Jaltest | SKU : JDC547A

Jaltest (JDC547A) | Doosan (DL03) Câble adaptateur OBD 6 broches – OBD2 16 broches | Moteur à combustion

Name: Jaltest (JDC547A) | Doosan (DL03) Câble adaptateur OBD 6 broches – OBD2 16 broches | Moteur à combustion
Brand: Jaltest
SKU: JDC547A
Price: 103.95 EUR
Availability: InStock

€103,95 TTC

€85,91 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

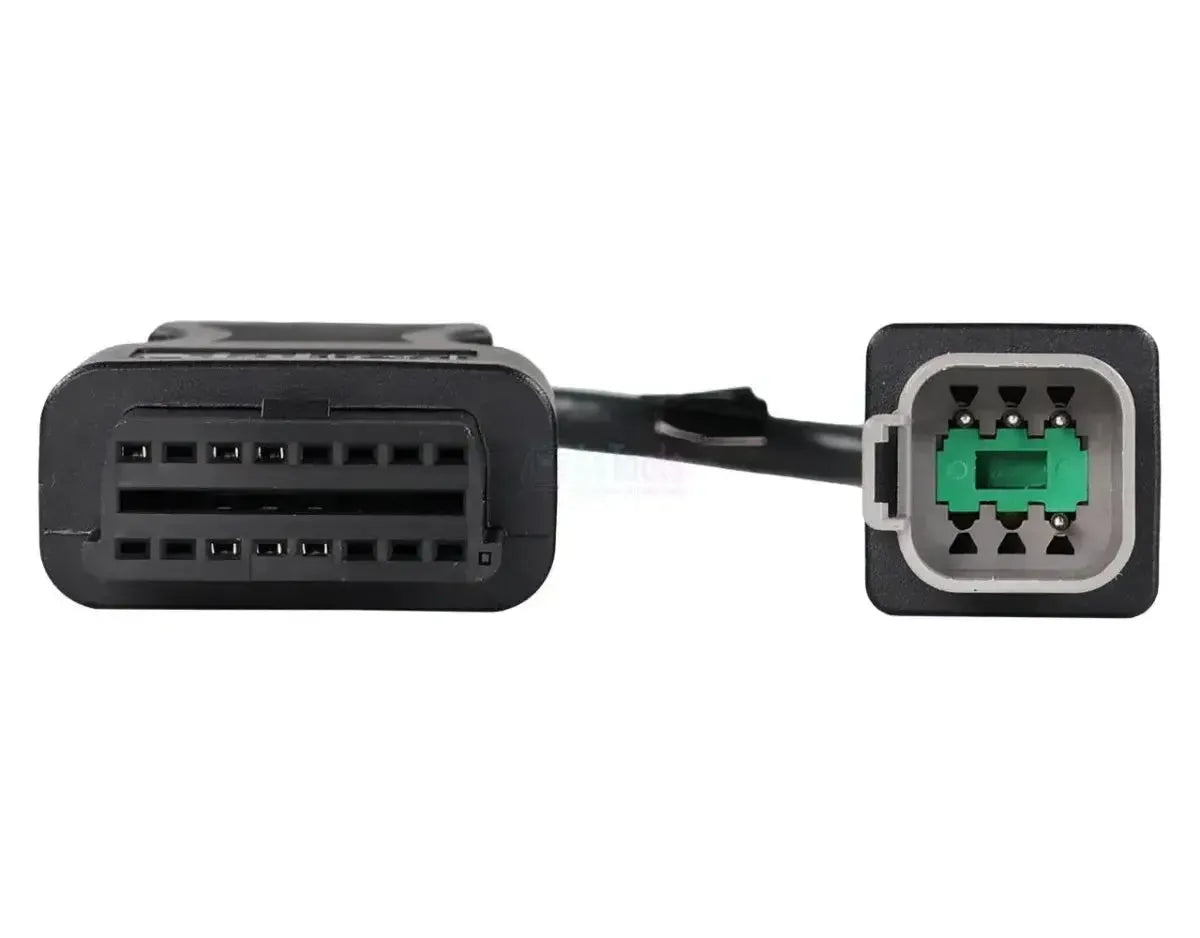

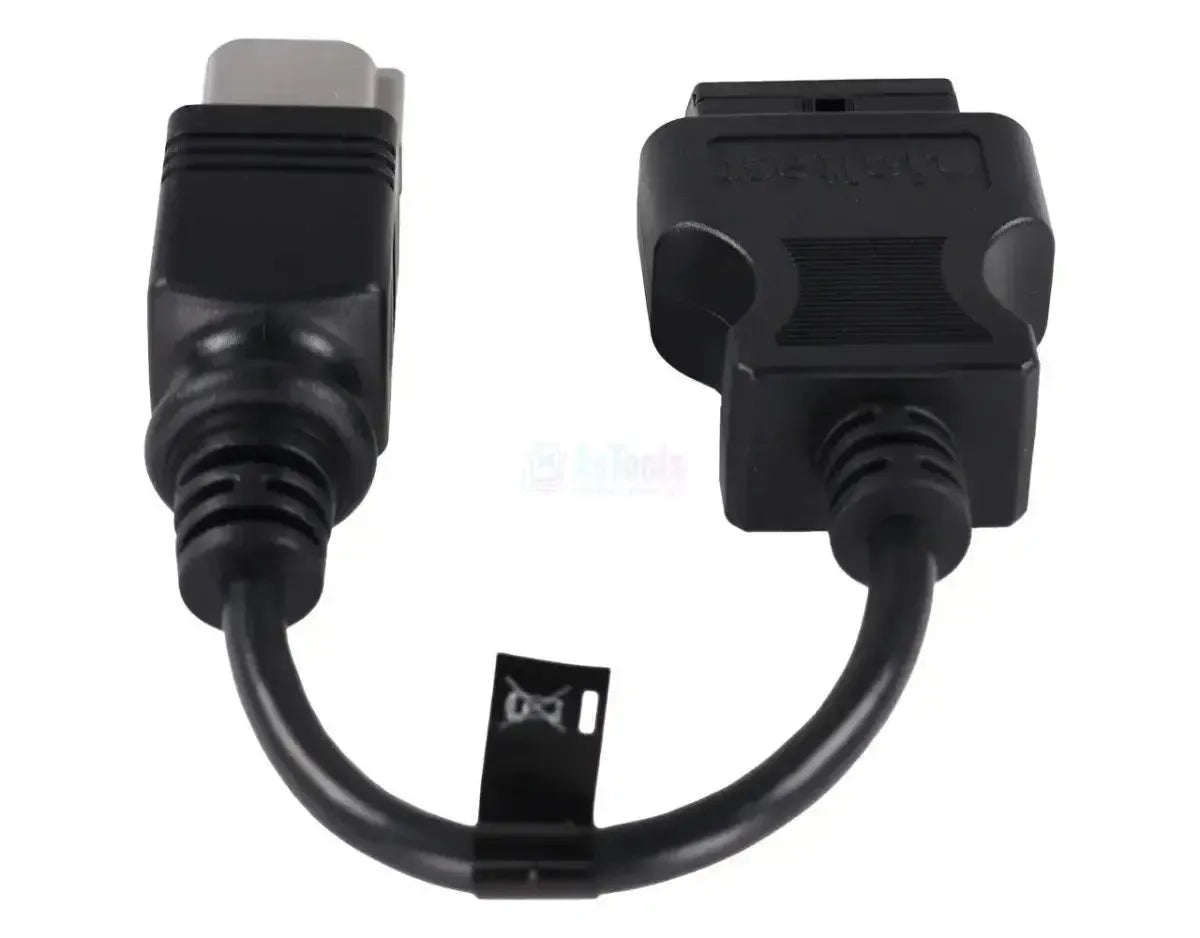

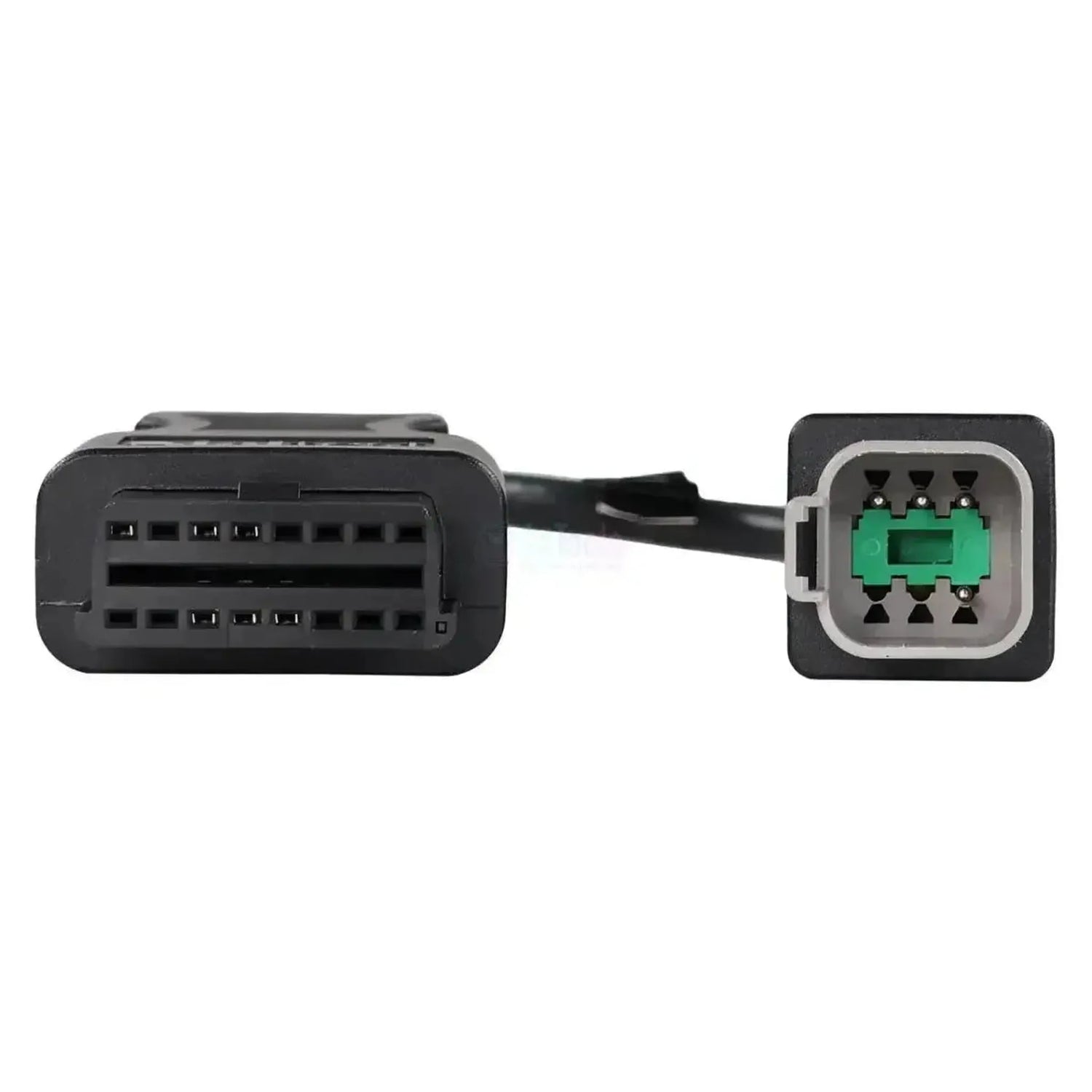

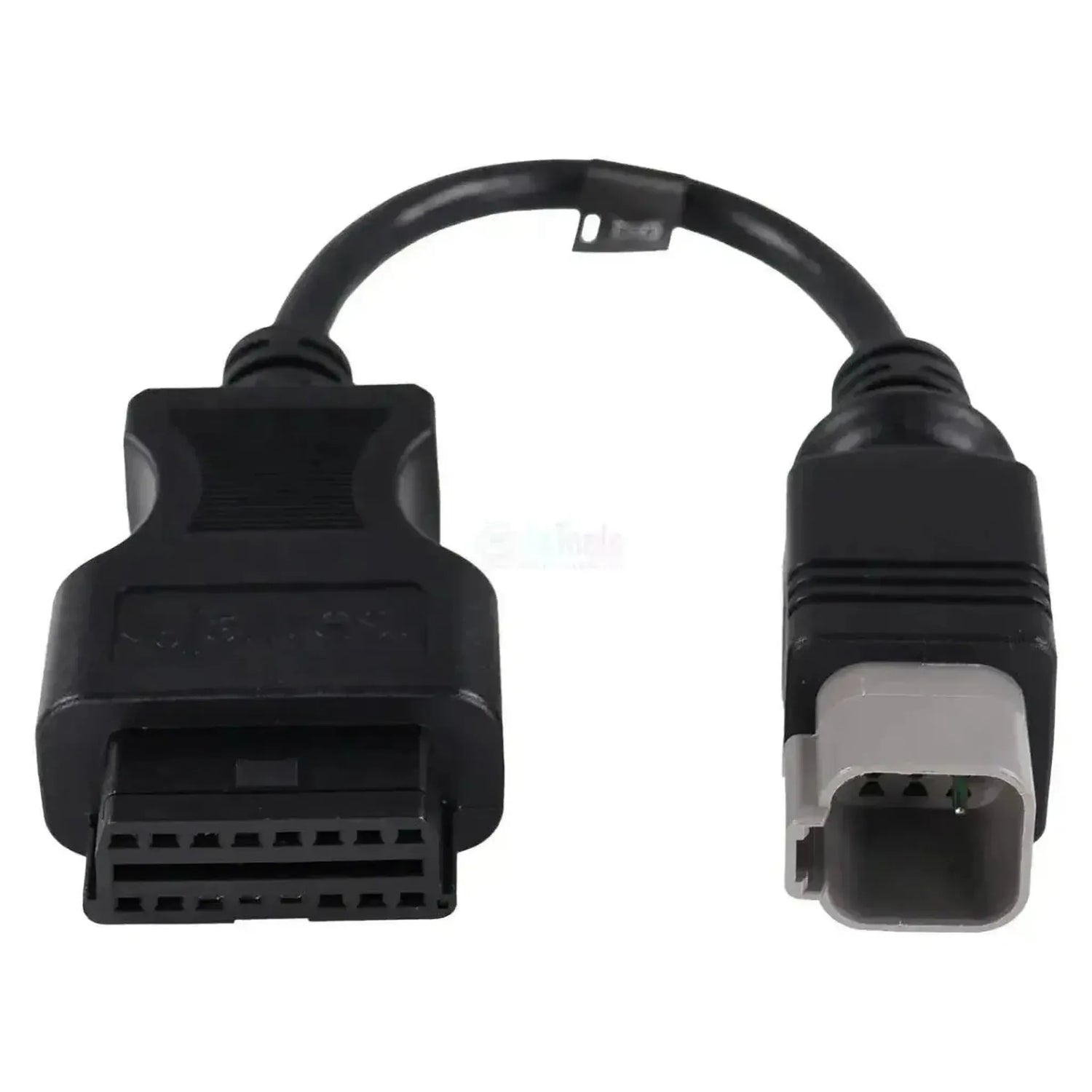

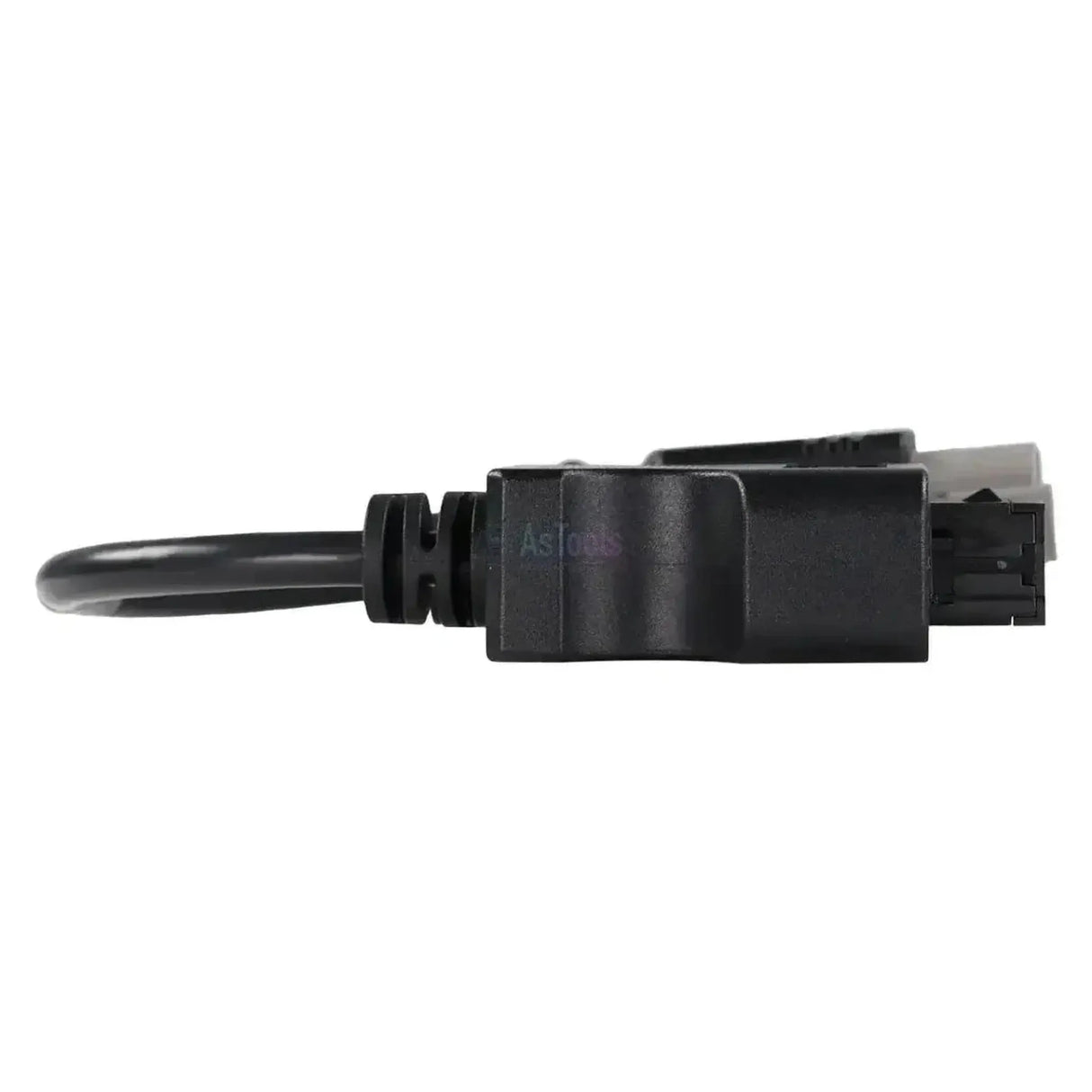

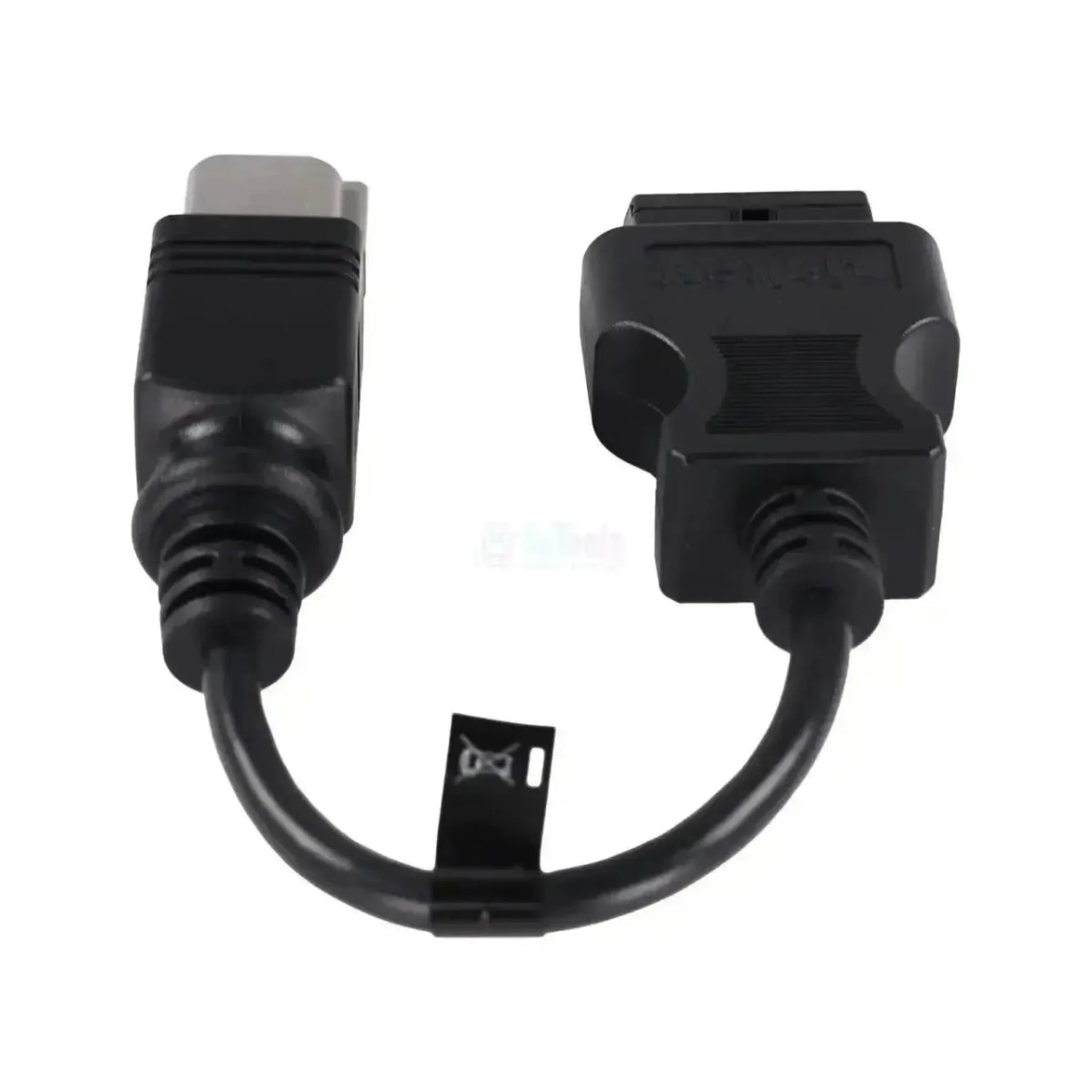

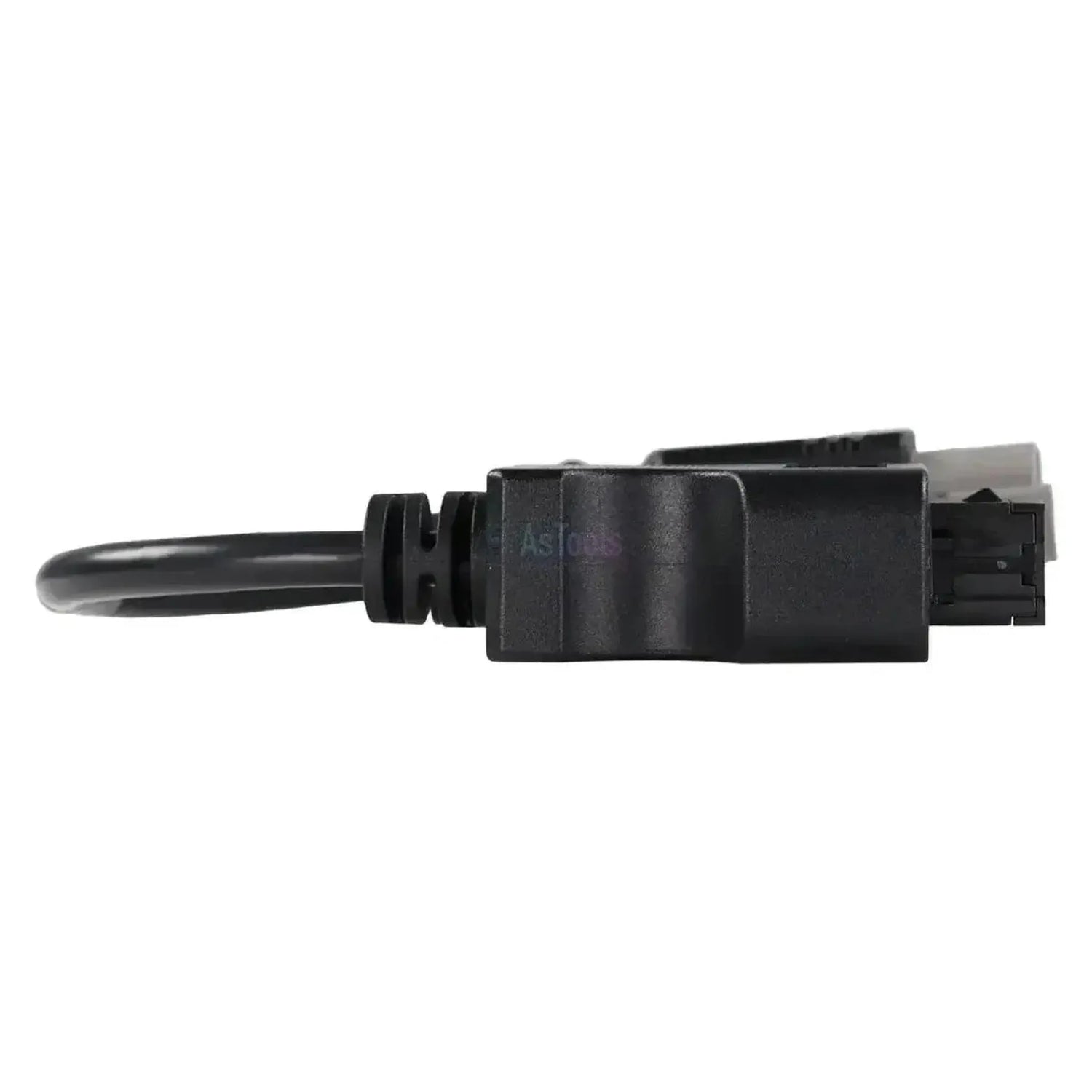

De Jaltest JDC547A verbindt de 6-pins diagnoseaansluiting van de Doosan DL03-motor met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De DL03 zit onder meer in compacte Bobcat-machines. Aan de machinezijde zit een 6-pins stekker met een grijze contacthouder in een zwarte kap en een rechte snoerinvoer; de kabel meet 28 tot 30 cm.

Met de kabel aangesloten bereikt de Jaltest-software de twee regeleenheden die bij de DL03 in de dekking staan: De motorregeling DL03 (CAN) en de DCU van de uitlaatgasnabehandeling. Bij allebei leest u foutcodes, meetwaarden, ECU-gegevens en onderhoudsintervallen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de motorregeling DL03 (CAN) rechtstreeks, zonder de omweg via de machineaansluiting.

✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, de tweede eenheid die Jaltest bij de DL03 voert.

✔Bij beide eenheden staan foutcodes, meetwaarden, ECU-gegevens en onderhoudsintervallen in de dekking.

✔De aansluiting hoort bij het blok, dus de kabel blijft bruikbaar in elke compacte machine waarin de DL03 is ingebouwd.

AANDACHTSPUNTEN

✕Alleen voor de 6-pins DL03-stekker met de grijze contacthouder; DL01, DL02, DL06, DL08, DM01, DM02, DM03 en DV11 hebben een eigen aansluiting.

✕De machinesystemen van Doosan bereikt u niet met deze kabel; daarvoor is de JDC545.9 bedoeld.

✕De DL03-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren staan er niet in.

✕De aansluiting zit op of naast het motorblok en niet op een vaste plaats in de machine.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die de Doosan DL03 in compacte machines uitlezen. Via deze verbinding benadert u de motorregeling en de regeling van de uitlaatgasnabehandeling, bij allebei met dezelfde functies en dus dezelfde grenzen.

Regeleenheden die u kunt benaderen

DL03 (CAN): Motorregeleenheid van het blok.
DCU: Regeling van de uitlaatgasnabehandeling.

Wat u kunt doen

Foutcodes: Lezen, met omschrijving van de storing.
Meetwaarden: Sensorwaarden, met alarmgrenzen.
Onderhoud: Intervallen en uit te voeren werk.
Rapport: Onderhoudsrapport voor de klant.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de 6-pins stekker op of naast het blok.
Aansluiten: Steek de JDC547A in de motorstekker.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan.
Uitlezen: Kies Doosan en de DL03 in Jaltest OHW.

Compatibele motoren en toepassingen

Bepalend is de motor, niet de machine. De DL03 is een los blok dat in compacte machines wordt ingebouwd; Jaltest brengt de dekking onder bij de motor zelf. Kijk op of naast het blok naar de 6-pins stekker met de grijze contacthouder. Onderstaande blokken staan in de Doosan-dekking.

Doosan:

DL03: De motorreeks voor deze kabel, met DL03 (CAN) en de DCU van de uitlaatgasnabehandeling.
Ingebouwd in: Compacte Bobcat-machines.
Overige Doosan-blokken: DL01, DL02, DL06, DL08, DM01, DM02, DM03 en DV11 staan in de dekking, maar met een eigen aansluiting.

💡

Goed om te weten: De diagnoseaansluiting hoort bij het blok en zit op of naast de motor, niet op een vaste plaats in de machine. Alleen de DL03 gebruikt deze 6-pins stekker met de grijze contacthouder in een zwarte kap. Controleer aan de machine zelf welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC547A) | Doosan (DL03) 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque: Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble: Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest: OHW engins de chantier

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible: Jaltest Link V8.1
Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface: OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule: OBD 6 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble: 28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct: Oui
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien: Oui
