Jaltest  |  SKU : JDC539A

Jaltest (JDC539A) | Câble adaptateur Bobcat 6+6 broches OBD - 16 broches OBD2 | Moteur à combustion

€286,95 TTC
€237,15 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

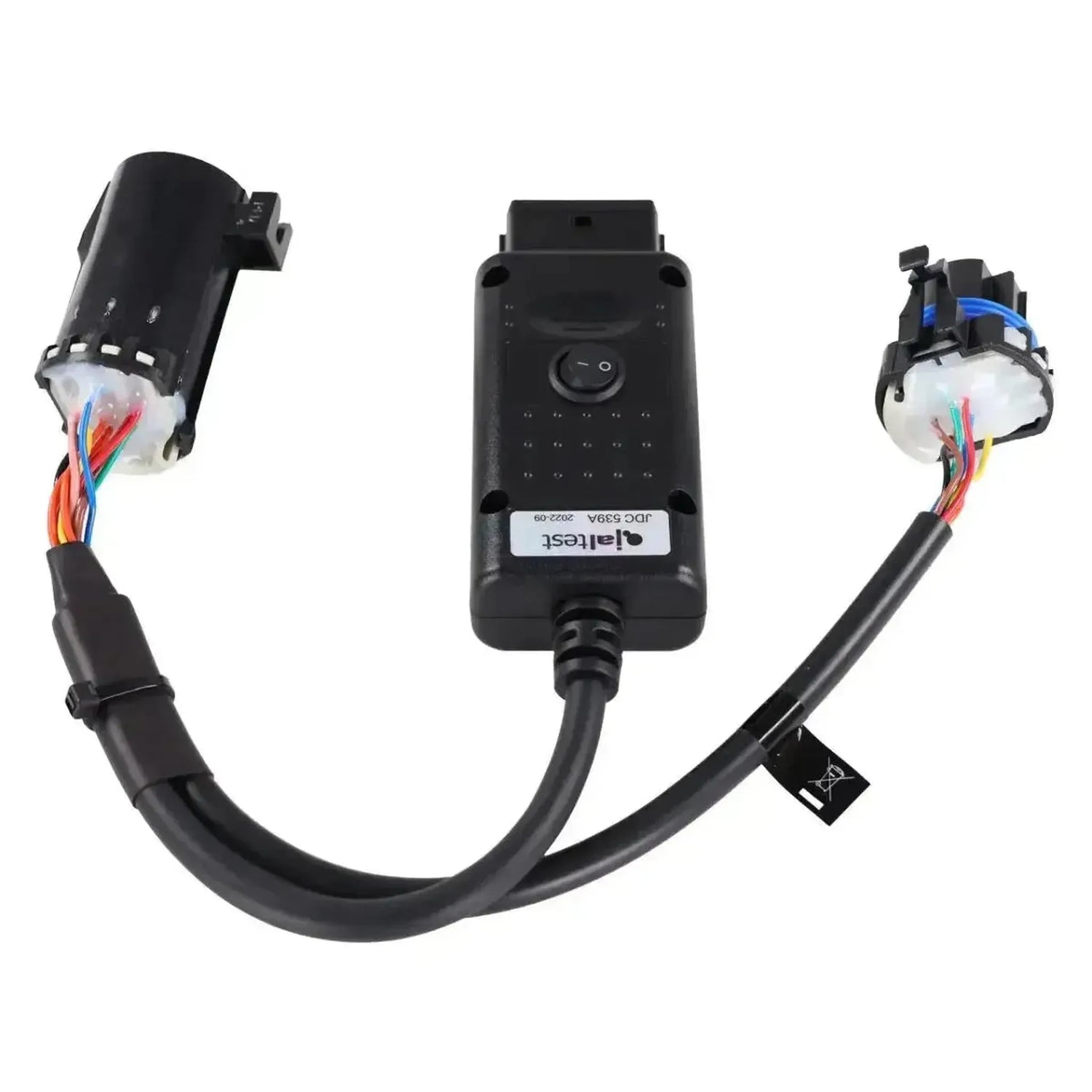

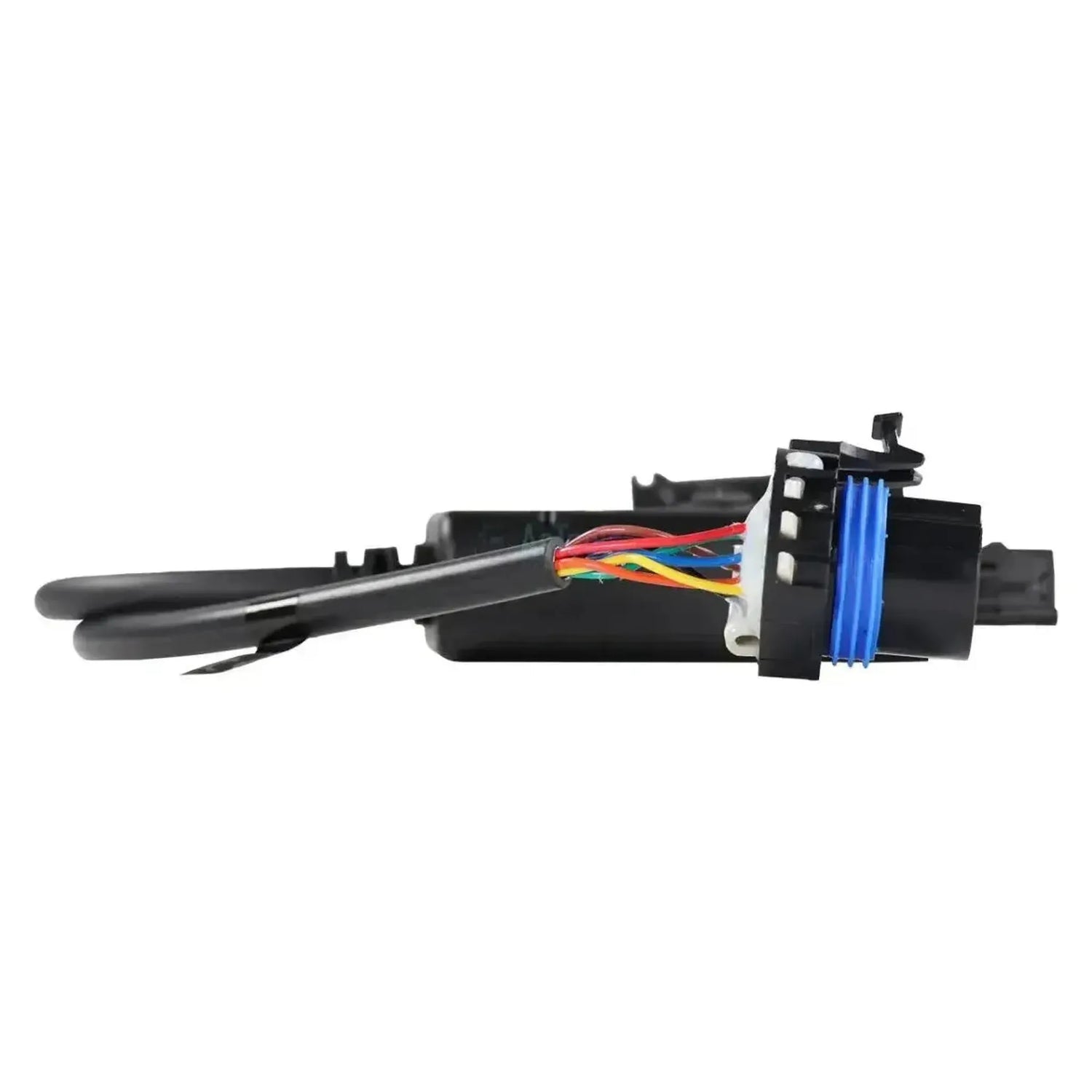

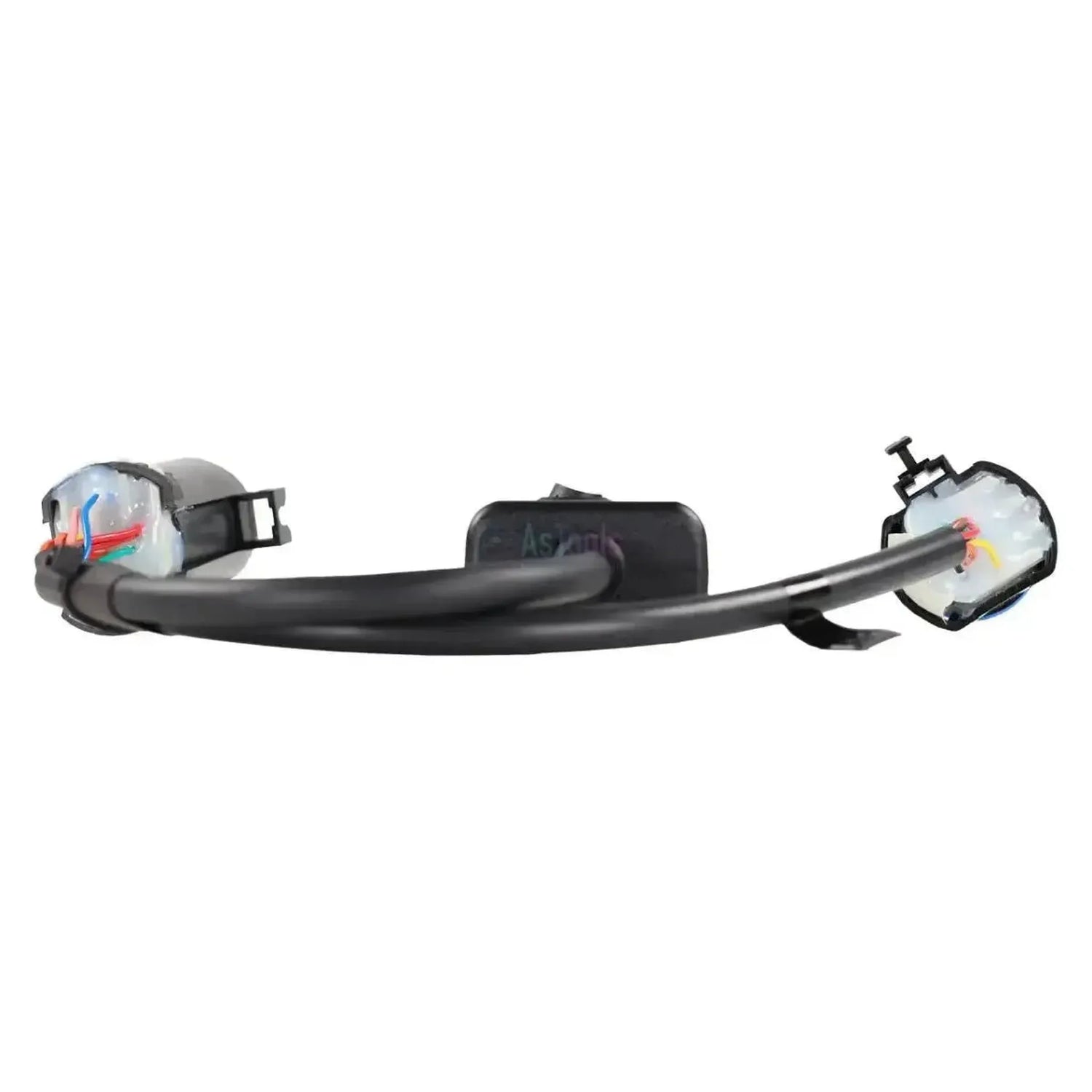

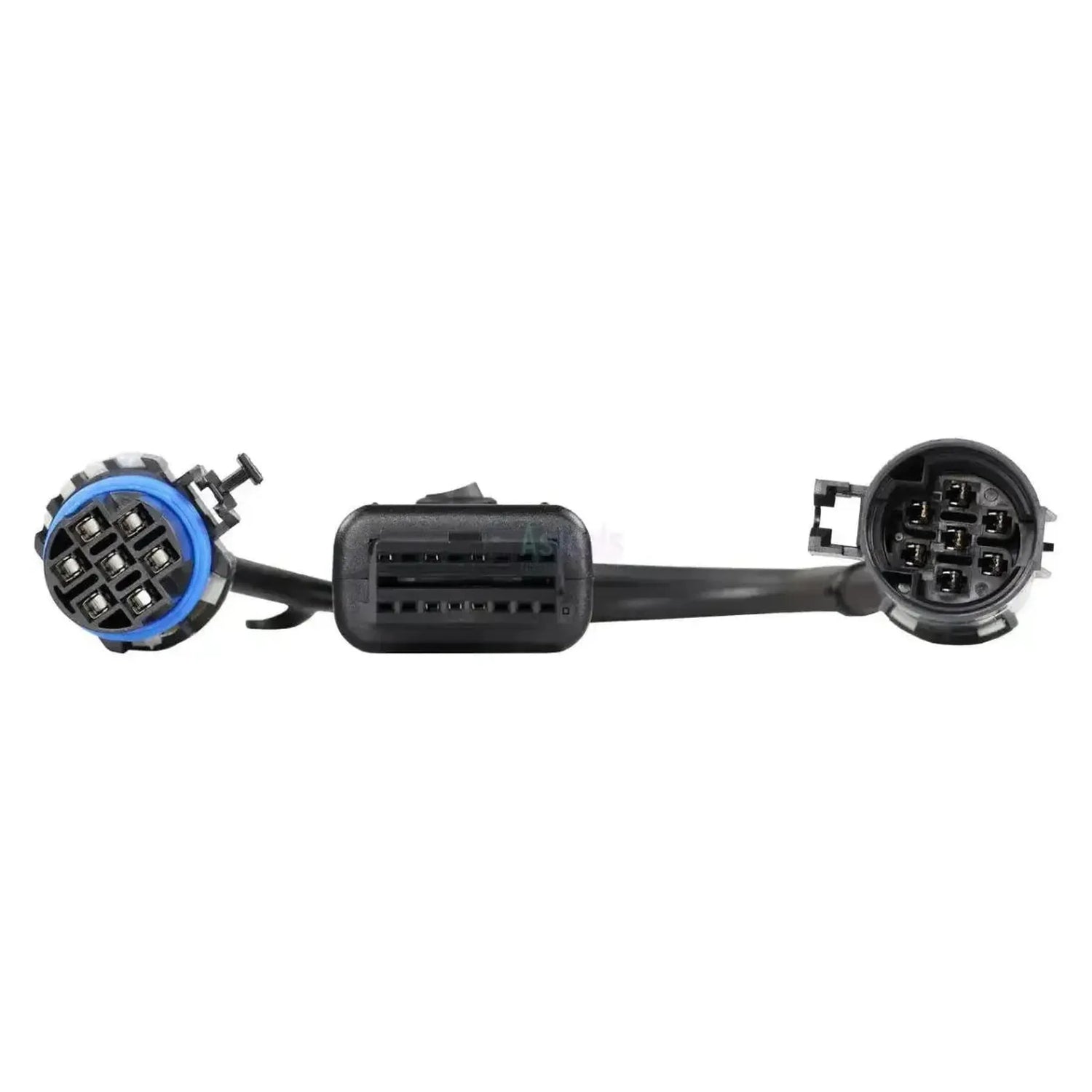

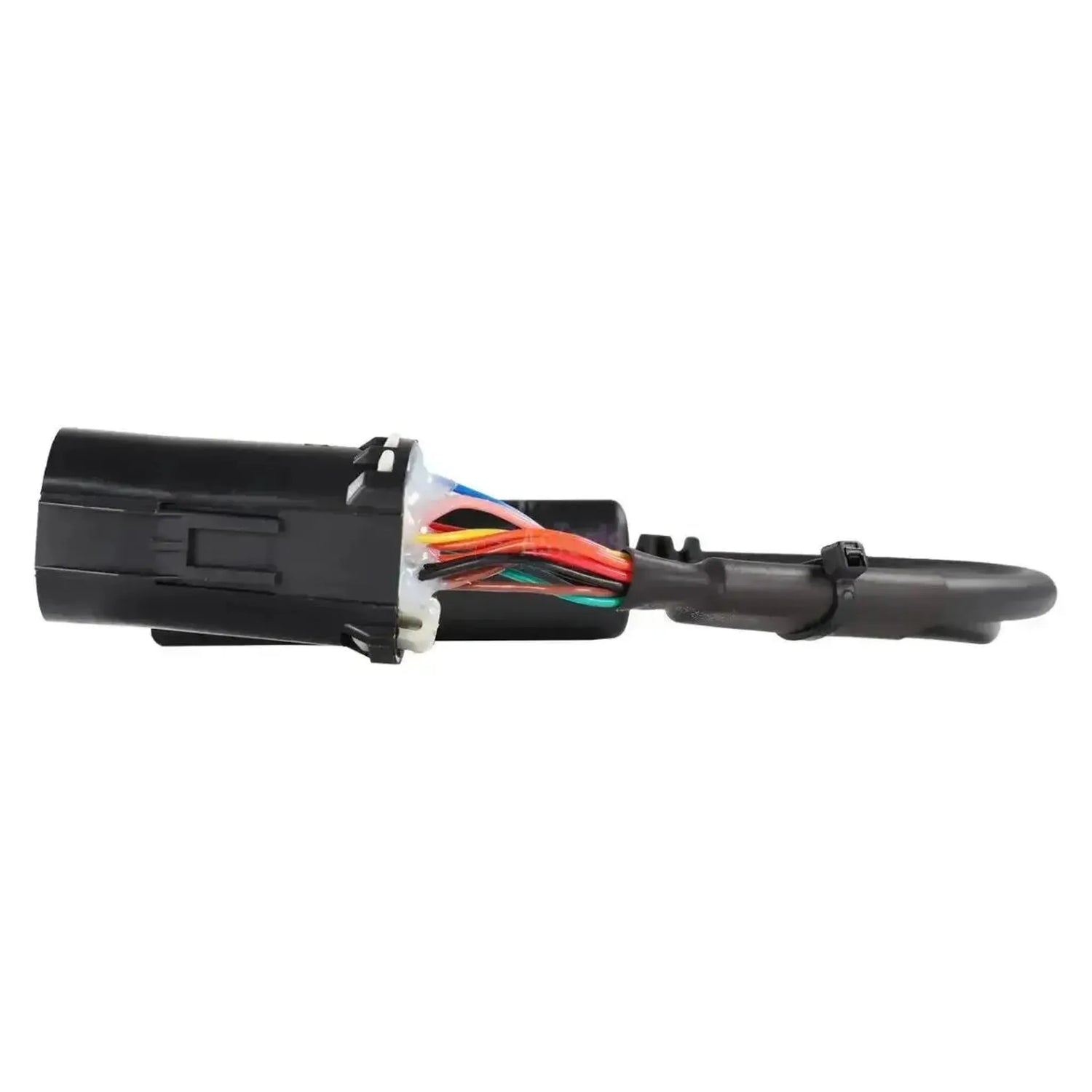

De Jaltest JDC539A sluit compacte Bobcat-machines aan op uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee ronde stekkers. De ene tak heeft contactbussen achter een blauwe afdichtring, de andere pennen in een gladde zwarte huls. Aan de interfacezijde zit de 16-pins OBD2. De kabel meet 38,5 tot 41,5 cm.

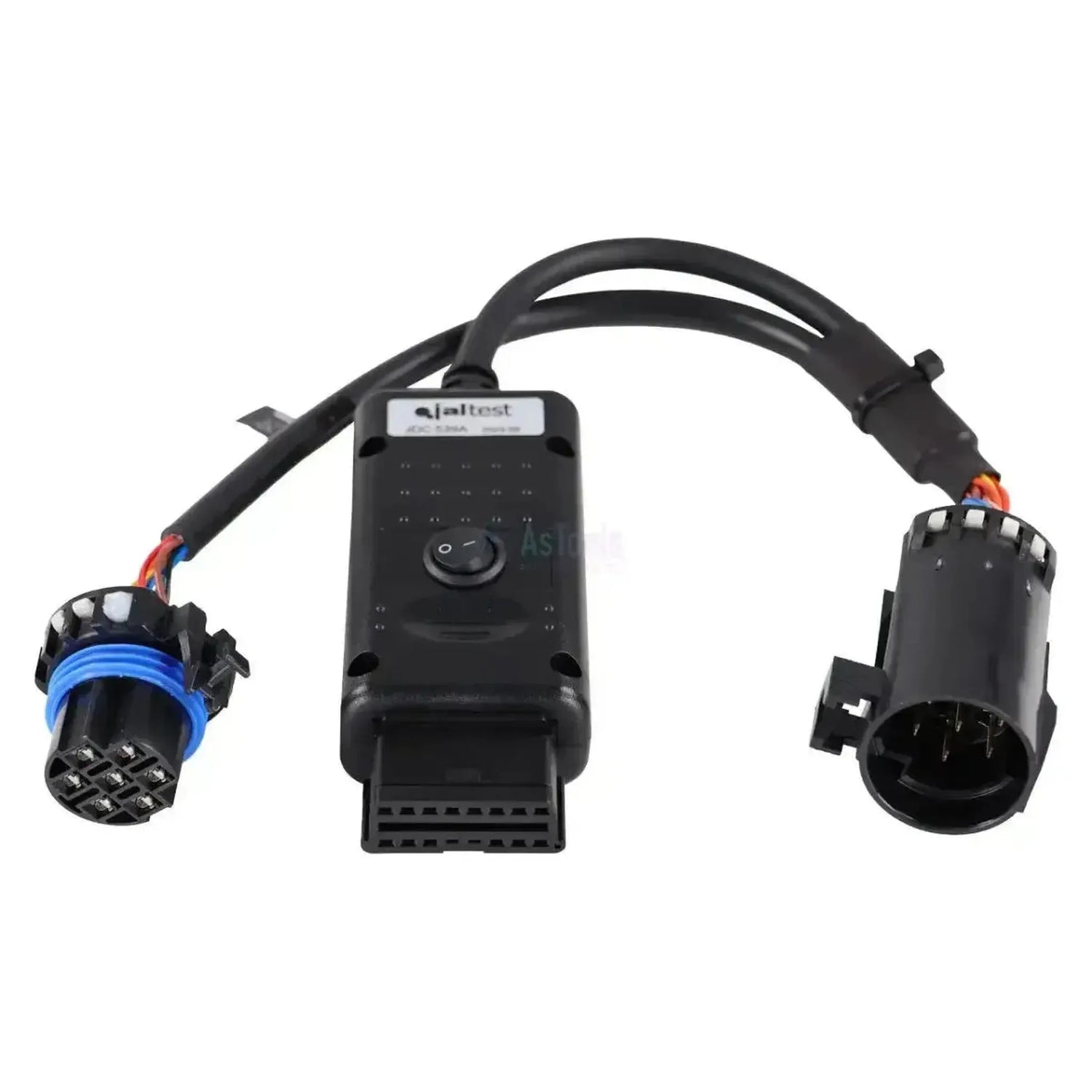

Halverwege zit een zwart tussenstuk met een schakelaar in twee standen, gemerkt O en I. Daarachter bereikt de Jaltest-software de machinecomputer GATEWAY, de aandrijving DRIVE, de hydrauliekregeling AUX, de motorregelingen DL02, DM02 en E-CDIS Kubota en de nabehandelingsregeling DCU. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Twee ronde stekkers in één kabel, zodat de machinesystemen en de motorregeling allebei binnen bereik zitten.
✔Bereikt de machinecomputer GATEWAY, de aandrijving DRIVE en de hydrauliekregeling AUX.
✔Werkt op de eigen DL02- en DM02-motorregelingen en op de E-CDIS Kubota, met aanvullende acties.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Het instrumentenpaneel LHP geeft geen foutcodes; daar blijft het bij meetwaarden en ECU-gegevens.
✕De DCU van de uitlaatgasnabehandeling zit alleen op machines die daarmee zijn uitgerust, zoals de minigraafmachines.
✕Komt er geen verbinding tot stand, zet dan de schakelaar in het tussenstuk om.
✕Alleen voor de dubbele 6+6-pins Bobcat-aansluiting; andere machinemerken hebben een eigen stekker.

Toepassingen en functionaliteiten

Via de dubbele aansluiting benadert u met de Jaltest-software zowel de machinesystemen als de motorregeling van de Bobcat. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • GATEWAY: Centrale machinecomputer.
  • ACS en SJC: Bediening en joystickbesturing.
  • DRIVE: Rijaandrijving.
  • AUX: Extra hydrauliek.
  • DL02 en DM02: Bobcat-motorregelingen (CAN).
  • E-CDIS Kubota: Commonrail-dieselregeling.
  • DCU: Uitlaatgasnabehandeling.
  • LHP: Instrumentenpaneel.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en in grafiek.
  • Onderhoud: Intervallen, met servicerapport.
  • Aanvullende acties: Op de E-CDIS Kubota.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee ronde stekkers in de machine.
  2. Aansluiten: Sluit beide takken van de JDC539A aan.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Bobcat en de serie; zet zo nodig de schakelaar om.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke compacte Bobcat met de dubbele 6+6-pins aansluiting, te herkennen aan de blauwe afdichtring op de ene helft. Controleer de aansluiting aan de machine zelf voordat u bestelt. Onderstaande series staan in de Bobcat-dekking.

Bobcat:

  • S500-, S600- en S700-serie: Schrankladers.
  • T500-, T600- en T700-serie: Rupsschrankladers.
  • E50- en E85-serie: Minigraafmachines.
💡
Goed om te weten: De twee ronde stekkers zitten naast elkaar in de machine en de exacte plaats verschilt per model. In het tussenstuk zit een schakelaar met twee standen; blijft een regeleenheid stil, zet hem dan om. Controleer aan de machine zelf welke aansluitingen aanwezig zijn voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • OHW engins de chantier

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 6+6 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
38,5 à 41,5 cm

Fonctions de diagnostic

Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien
Indique si vous pouvez exécuter des procédures supplémentaires proposées par Jaltest pour chaque calculateur, comme des tests ou des apprentissages.Procédures supplémentaires

Utilisation

Numéro de référence
JDC539A
Requis pour l'utilisation
Jaltest Link V8.1 ou V9

Autres caractéristiques

Toepassing
Bobcat schrankladers, rupsschrankladers en minigraafmachines
Regeleenheden
GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU en LHP
Segment
Verbrandingsmotor
