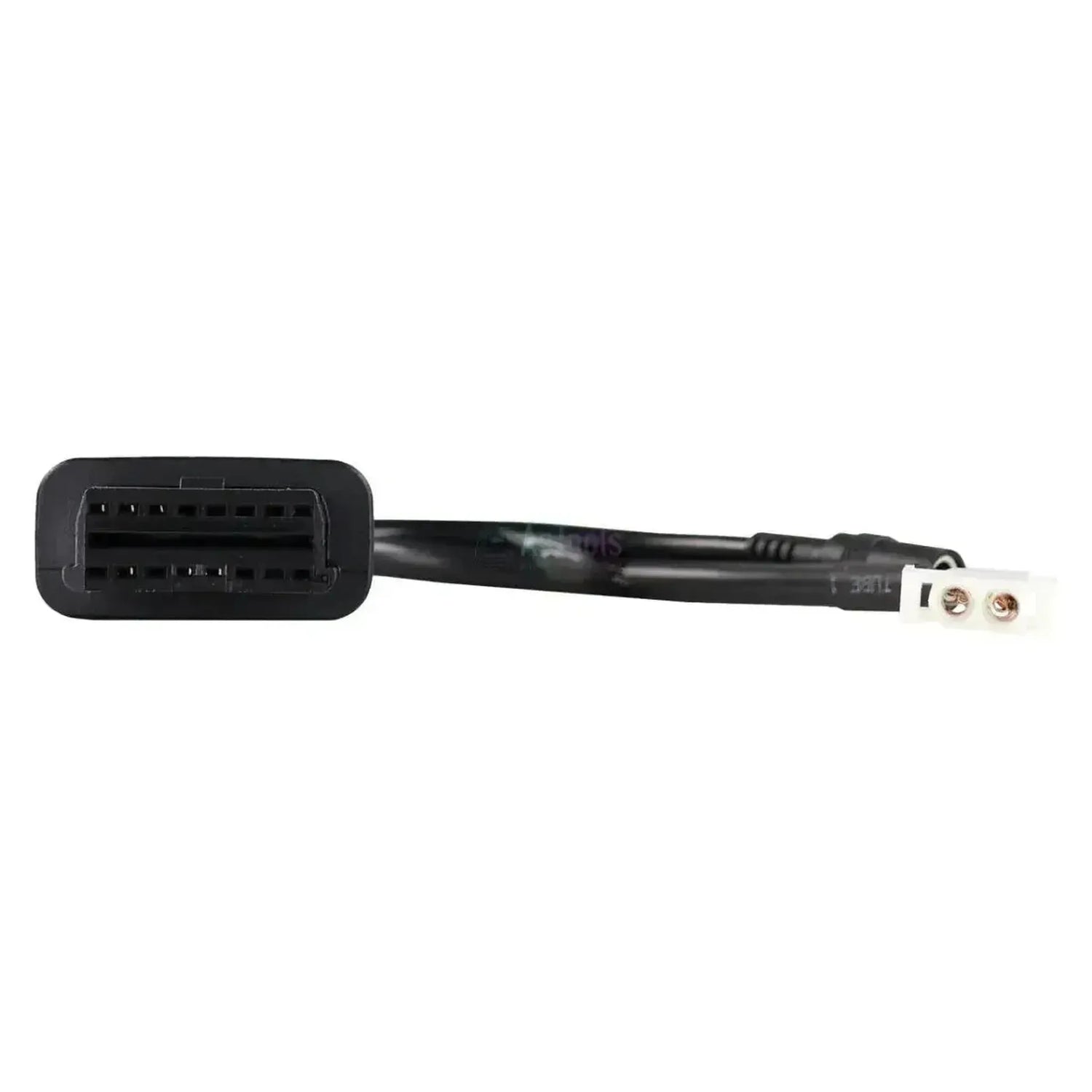

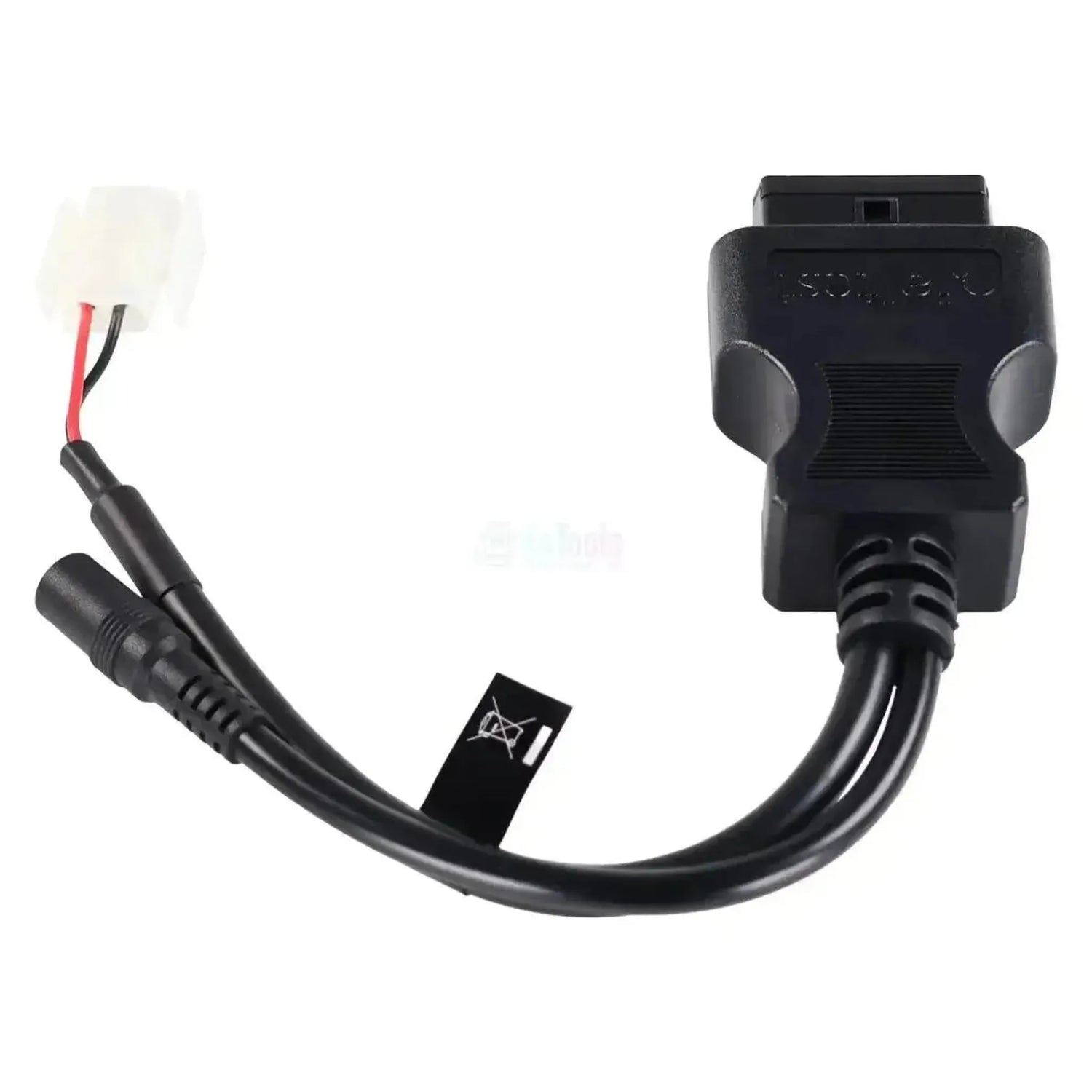

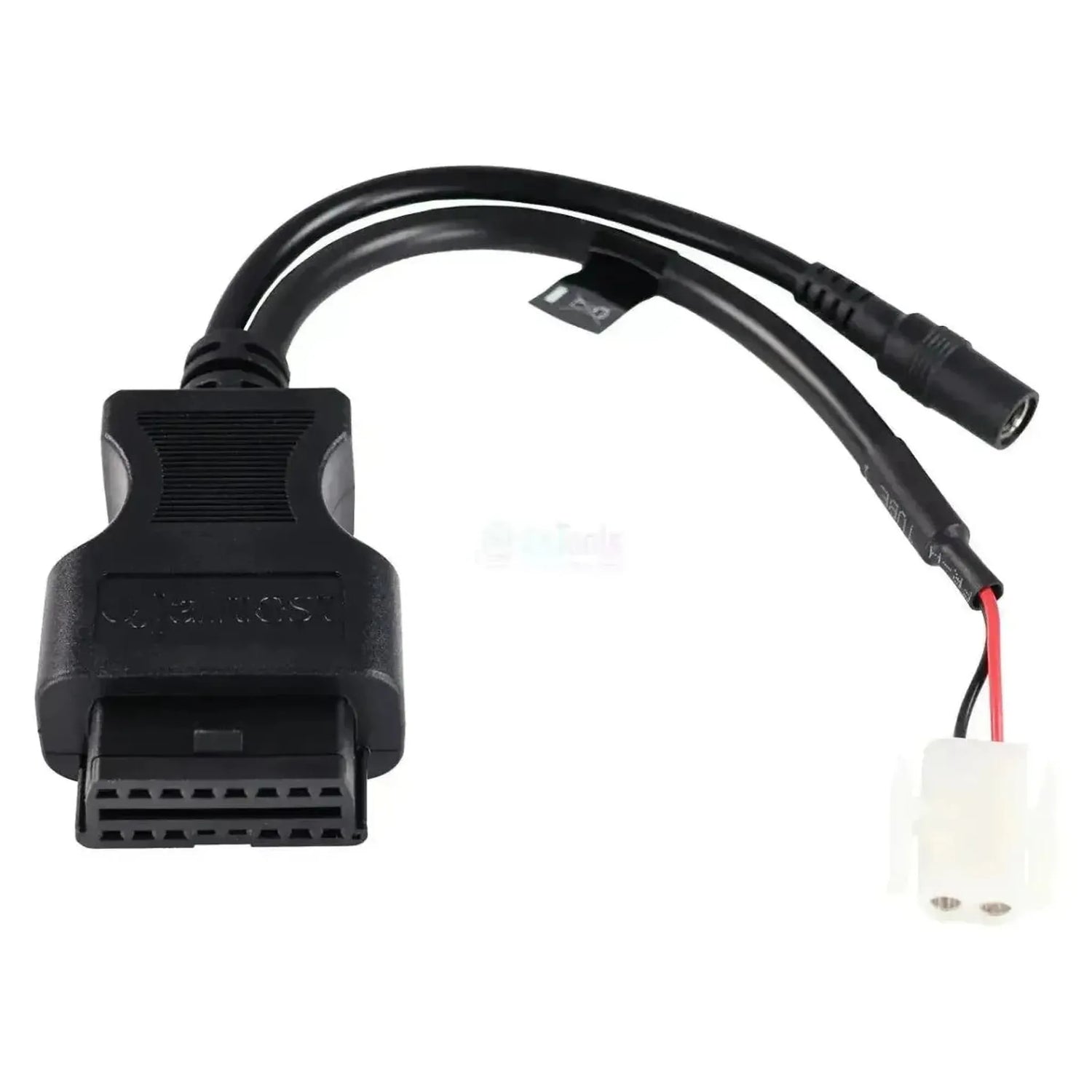

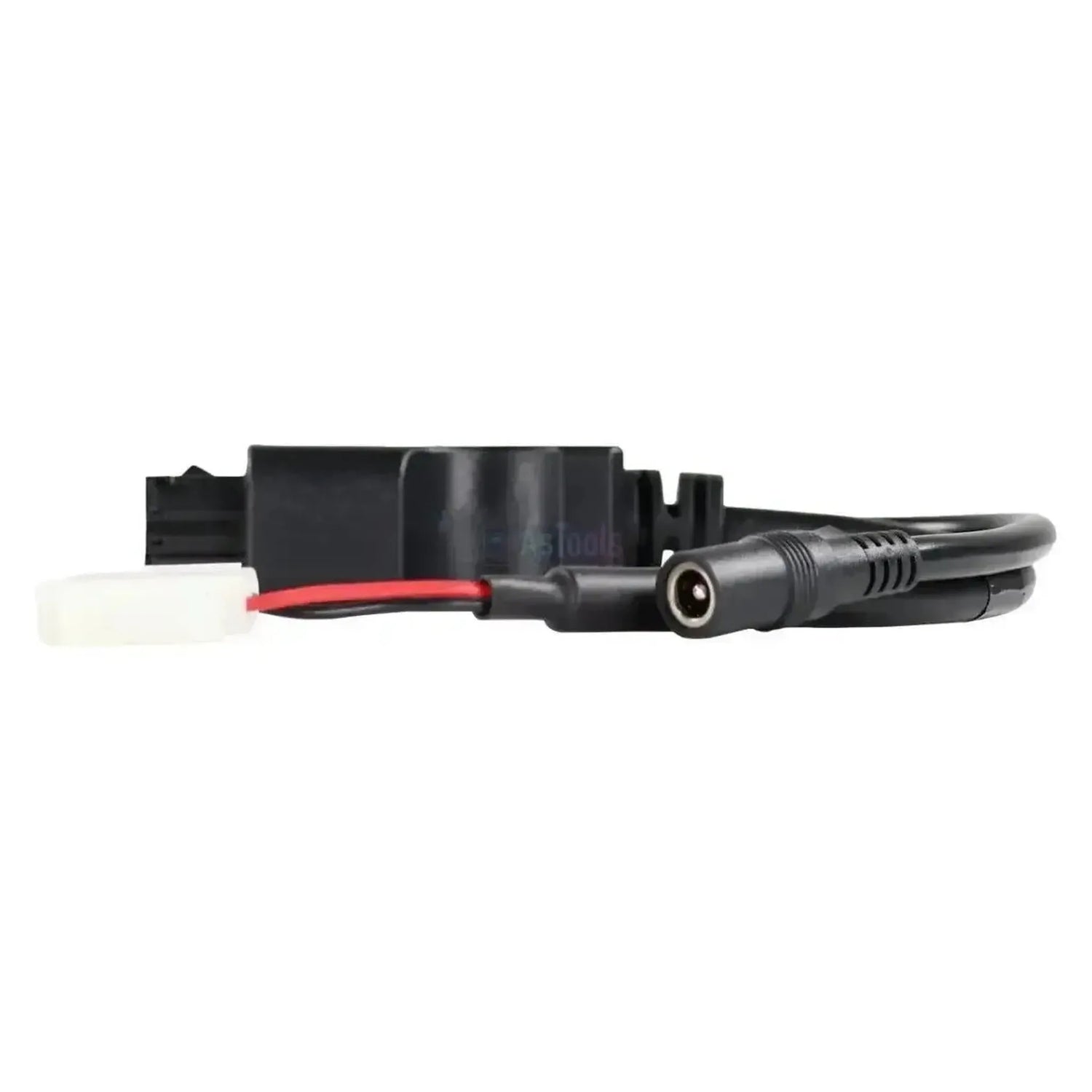

De Jaltest JDC618A9 is de diagnosekabel voor Volvo Penta KAD/KAMD/TAMD. Hij koppelt de 2-pins aansluiting van de scheepsmotor aan de 16-pins OBD2-ingang van de Jaltest-diagnosekabel. Aan de motorzijde zit een witte rechthoekige stekker met twee ronde metalen contactbussen en een vergrendelnok; onder zwarte krimpkous komen een rode en een zwarte ader de stekker in. Halverwege splitst de kabel bij een zwart verbindingsblok naar een gelijkspanningsaansluiting.
Via deze koppeling komt de Jaltest-software op het netwerk van de installatie en daarmee bij de motorregelingen ECM EGC en MEFI 3-4 en bij de EVC-modules voor helmstation, aandrijving en besturing. Op de ECM EGC stelt u ook parameters en kalibraties in. De kabel meet 28 tot 30 cm, vraagt een Jaltest Link V9 en valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen en jachtwerven die Volvo Penta-installaties uitlezen. Welke regeleenheden op uw motor zitten, hangt af van de motorgeneratie. Het scherpste verschil zit tussen de ECM EGC met de volledige lijst en de EVC-parametermodules, waar foutcodes en meetwaarden ontbreken.
Regeleenheden die u kunt benaderen
- ECM EGC: Motorregeling, volledige functies.
- MEFI 3-4: Oudere motorregeling.
- EVC-C en EVC-MC: Parametermodules.
- HIU en HCU (EVC): Helmstation.
- PCU en SCU (EVC): Aandrijving en besturing.
Wat u kunt doen
- Foutcodes: Motorregeling en EVC-eenheden.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Componenten: Actieve tests op de motorregeling.
- Parameters en kalibratie: ECM EGC en EVC-parametermodules.
- Live data: Ook op helm- en aandrijfmodules.
Zo gebruikt u hem
- Aansluiting zoeken: Zoek de witte 2-pins stekker bij de motor.
- Aansluiten: Steek de JDC618A9 in de stekker.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V9.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Volvo Penta en de motor in Jaltest Marine.
Compatibele motoren en toepassingen
Bepalend is de stekker, niet het model. De officiële omschrijving wijst de KAD-, KAMD- en TAMD-motoren aan; de kabel past op elke Volvo Penta-installatie met de tweepolige aansluiting in de witte stekker. Onderstaande series voert Jaltest Marine in de dekking.
Volvo Penta:
- GI / GXI / GSI: 3.0 GXI, 4.3 GI en GXI, 5.0 GI en GXI, 5.7 GI, GSI en GXI, 7.4 GI en GSI, 8.1 GI, GSI en GXI, 8.2 GSI.
- OSI / OSXI: 4.3 OSI, 5.0 OSI, 5.7 OSI en OSXI, 8.1 OSI.
- DPX-serie: DPX375, DPX385, DPX415 en DPX420.
- V6- en V8-serie: V6-200 t/m V6-280 en V8-225 t/m V8-430, inclusief 8.1 IPS.
De vier Volvo Penta-kabels
Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, en elke uitvoering heeft een eigen kabel. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.
- JDC527A: Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring. Voor de 6-pins aansluiting: EDC1 en EDC CP.
- JDC528A: Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier. Voor de 8-pins aansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4.
- JDC611A: Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij. Voor EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules.
- JDC618A9 (deze kabel): Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader. Voor KAD/KAMD/TAMD, 2-pins aansluiting.
Verpakkingsinhoud
- 1x Jaltest (JDC618A9) | Volvo Penta 2-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Caractéristiques techniques
Généralités
- La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
- Jaltest
- Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
- Câble adaptateur
Compatibilité
- La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
- Jaltest
- La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
- Link V9
- Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
- Marine
Connexions
- Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
- 2 broches
- Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
- OBD2 à 16 broches
Fonctions de diagnostic
- Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct
- Oui
- Vous pouvez activer des composants pour vérifier s'ils sont défectueux. Cela évite de longues recherches.Commande des composants
- Oui
- Vous pouvez modifier les réglages des calculateurs et effectuer des calibrages après une réparation ou un remplacement.Paramètres et calibrages
- Oui
Dimensions et poids
- Numéro de référence
- JDC618A9
Autres caractéristiques
- Toepassing
- Volvo Penta KAD/KAMD/TAMD, 2-pins aansluiting
- Lengte
- 28 tot 30 cm
- Regeleenheden
- ECM EGC, MEFI 3-4, EVC-C, EVC-MC, HIU (EVC), HCU (EVC), PCU (EVC) en SCU (EVC)
- Segment
- Verbrandingsmotor (marine)
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en binnenboord (70002009)
- Nodig om te gebruiken
- Jaltest Link V9 met Jaltest Marine
