Jaltest  |  SKU : JDC523A

Jaltest (JDC523A) | Kubota Câble adaptateur OBD 4 broches – OBD2 16 broches | Moteur à combustion

€121,95 TTC
€100,79 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

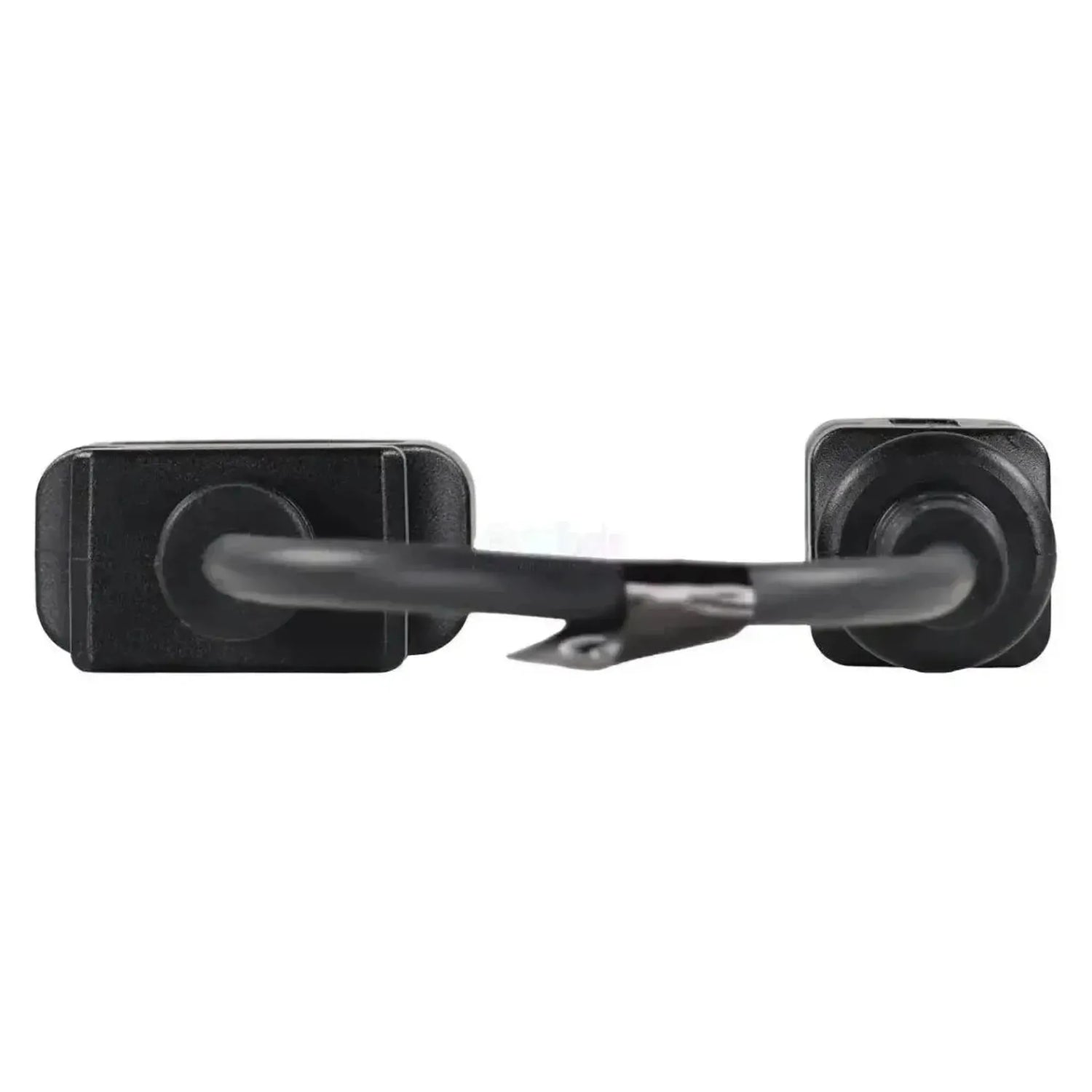

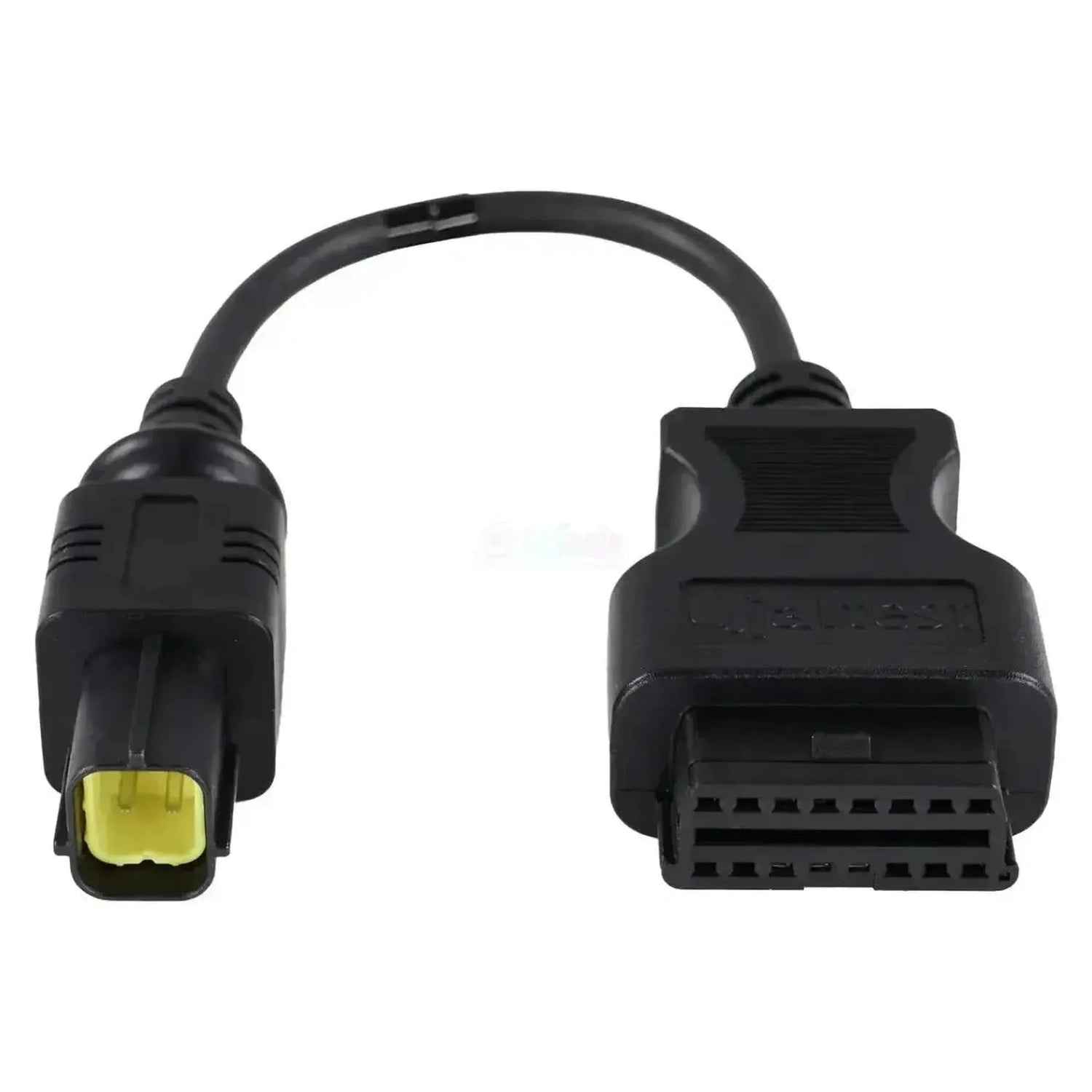

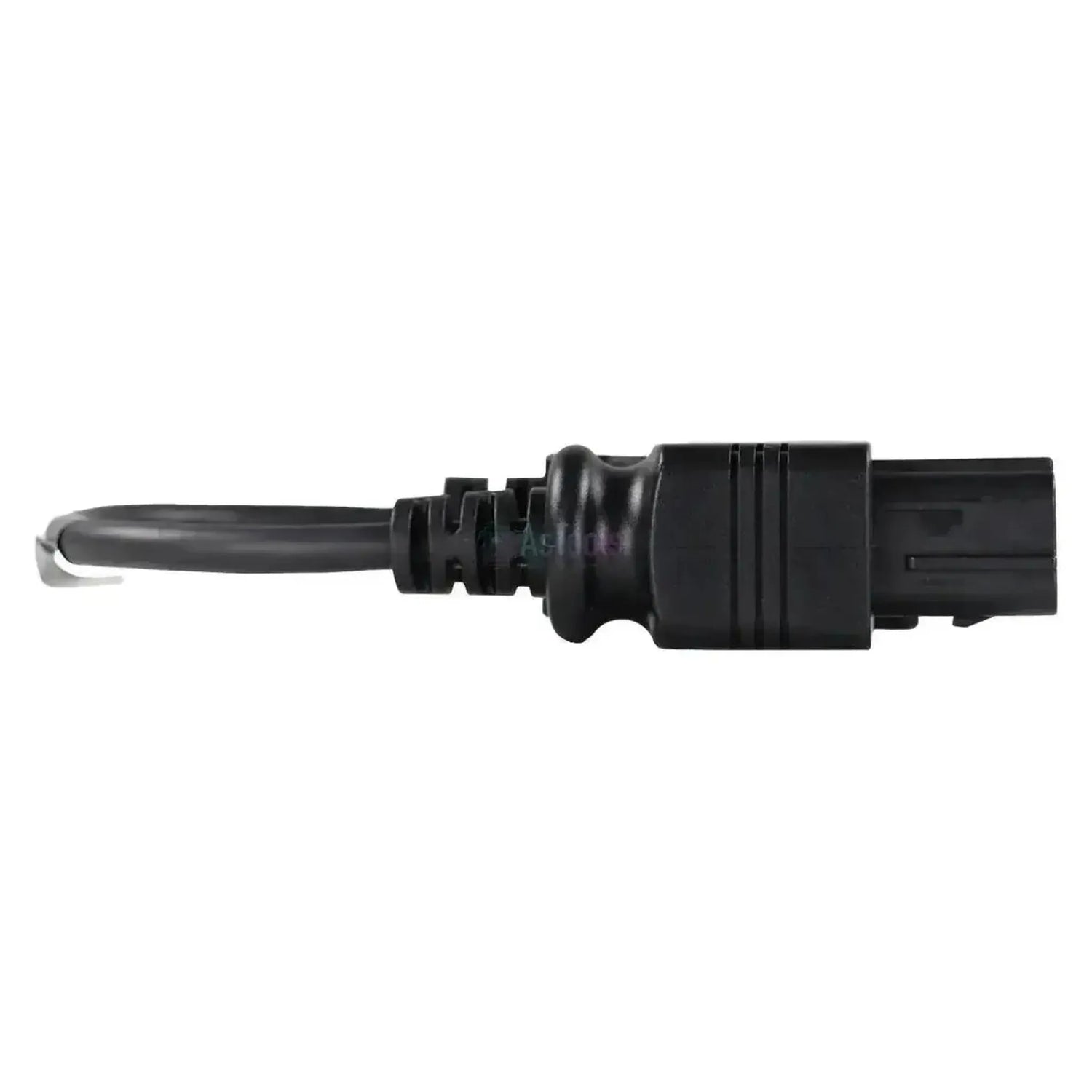

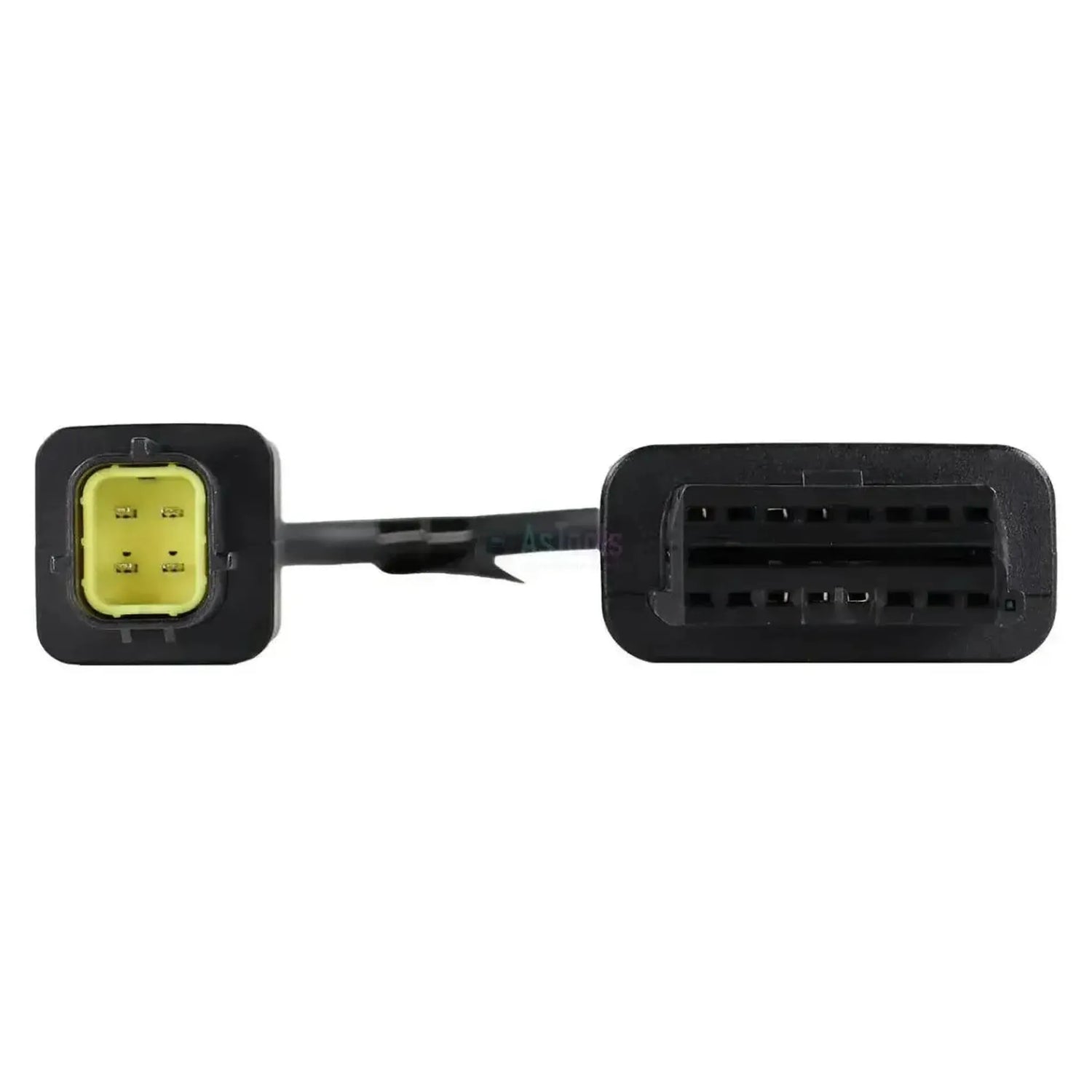

De Jaltest JDC523A verbindt de merkeigen 4-pins diagnoseaansluiting van een Kubota-motor met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een rechthoekige zwarte stekker met een gele contacthouder en vier vlakke pennen, met een rechte snoerinvoer. De stekker hoort bij het motorblok zelf, dus u vindt hem op of naast de motor en niet op een vaste plaats in de machine. De totale lengte is 28 tot 30 cm.

Met die verbinding komt de Jaltest-software bij de twee Kubota-motorregelingen uit de dekking: De E-CDIS met commonrail-inspuiting en de ECU 05. Bij allebei staat dezelfde functieomvang in de dekking, van foutcodes en meetwaarden tot onderhoud en aanvullende acties. De kabel werkt met de Jaltest Link V8.1 en V9 en telt mee in Jaltest AGV, OHW, MHE en Multi-purpose Vehicle.

PLUSPUNTEN

✔Bereikt beide Kubota-motorregelingen uit de dekking: E-CDIS met commonrail-inspuiting en ECU 05.
✔Bij allebei staan foutcodes, meetwaarden, onderhoud en aanvullende acties in de dekking.
✔De kabel telt mee in vier Jaltest-modules: AGV, OHW, MHE en Multi-purpose Vehicle.
✔Dekt zowel de dieselreeksen D en V als de WG-gasmotoren.

AANDACHTSPUNTEN

✕Alleen voor de 4-pins Kubota-stekker met de gele contacthouder; blokken van andere fabrikanten hebben een eigen aansluiting.
✕De aansluiting zit op of naast het motorblok en niet op een vaste plaats in de machine, dus zoeken hoort erbij.
✕U bereikt hiermee alleen de motorregeling; de overige systemen van de machine houden hun eigen aansluiting.
✕Met 28 tot 30 cm is de kabel kort, dus de interface hangt tijdens het meten vlak bij het blok.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Kubota-blokken in compacte machines en stationaire opstellingen uitlezen. Welke van de twee regelingen erin zit, bepaalt de uitvoering van de motor en niet de machine eromheen.

Regeleenheden die u kunt benaderen

  • E-CDIS: Commonrail-motorregeling.
  • ECU 05: Dieselregeling, zelfde functies.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Live bekijken, met alarmgrenzen.
  • Onderhoud: Intervallen opvragen en vastleggen.
  • Aanvullende acties: Reset- en instelfuncties.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de 4-pins stekker op of naast het blok.
  2. Aansluiten: Steek de JDC523A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Kubota en de motorreeks.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Kubota levert zijn blokken als losse aandrijving, dus de motorreeks telt en niet het merk op de motorkap. Deze kabel past op elk Kubota-blok met de 4-pins aansluiting met de gele contacthouder. Onderstaande reeksen staan in de Kubota-dekking.

Kubota:

  • D-serie: D 1803.
  • V-serie: V 1505, V 2403, V 2607, V 3307, V 3800, V 4309, V 5009 en V 6108.
  • WG-gasmotoren: WG 1605, WG 1903, WG 2503 en WG 3800.

Toepassing:

  • Ingebouwd in: Compacte grond- en bouwmachines, landbouwmachines, hef- en hijswerktuigen, veeg- en werkvoertuigen en stationaire opstellingen.
💡
Goed om te weten: De 4-pins diagnoseaansluiting hoort bij het Kubota-blok en zit op of naast de motor, niet op een vaste plaats in de machine. U herkent hem aan de gele contacthouder in een zwarte behuizing. Controleer aan de machine zelf welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • AGV agriculture
  • OHW engins de chantier
  • MHE manutention interne
  • Multi-purpose Vehicle

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 4 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien
Indique si vous pouvez exécuter des procédures supplémentaires proposées par Jaltest pour chaque calculateur, comme des tests ou des apprentissages.Procédures supplémentaires

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles AGV
Numéro de référence
JDC523A
Calculateurs
E-CDIS et ECU 05 (gestion moteur)

Autres caractéristiques

Toepassing
Kubota-motoren met 4-pins diagnoseaansluiting
Segment
Verbrandingsmotor
Onderdeel van kabelset
AGV-kabelset (70002003)
Nodig om te gebruiken
Jaltest Link V8.1 of V9
