Jaltest JT3011 | Réfractomètre

Applications et fonctionnalités

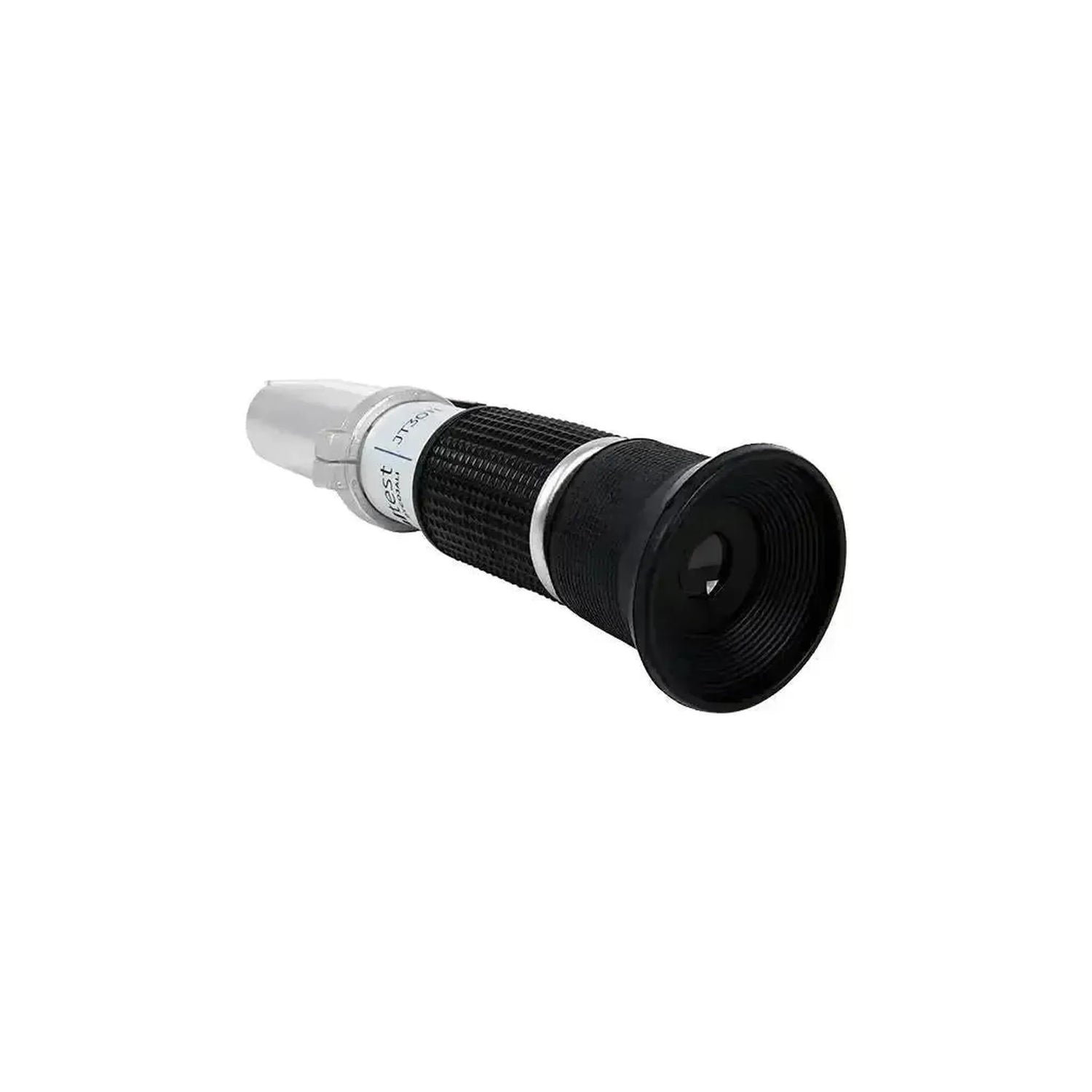

Un réfractomètre mesure la façon dont la lumière est déviée dans un liquide, ce qui dépend de ce qui y est dissous. En regardant par l'oculaire, vous voyez une ligne de démarcation nette entre la lumière et l'obscurité ; là où cette ligne coupe l'échelle, vous lisez votre valeur. Puisque chaque liquide de service possède sa propre rangée, vous lisez la même goutte sur l'échelle appropriée.

Les cinq échelles de l'image

• Acide de batterie : La densité de 1,10 à 1,40 kg/l, avec les zones RECHARGE, FAIR et GOOD, pour voir si une cellule est encore chargée ou doit aller au chargeur.
• Propylène glycol (G/13) : Le point de congélation du liquide de refroidissement, de -10 à -50 degrés Celsius.
• Éthylène glycol (G11/12) : Le point de congélation du liquide de refroidissement, de -10 à -50 degrés Celsius, sur une rangée distincte à côté de l'échelle de propylène.
• AdBlue : La concentration de la solution d'urée, de 30 à 35, avec l'inscription ADBLUE au-dessus de l'échelle.
• Liquide de lave-glace : Le point de congélation de -10 à -40 degrés Celsius, avec l'inscription SRFI et un pictogramme de pulvérisateur au-dessus.

Comment mesurer

• Nettoyer le prisme : Relevez le couvercle et essuyez le verre avant de commencer, car une trace de la mesure précédente décalerait la ligne.
• Appliquer une goutte : Déposez une goutte sur le prisme à l'aide de la pipette et refermez le couvercle pour que le liquide se répartisse en une fine pellicule.
• Lire à la lumière : Dirigez l'instrument vers une source lumineuse et tournez la bague de mise au point jusqu'à ce que l'échelle soit nette.
• Noter la valeur : La ligne de démarcation entre le champ clair et le champ sombre indique la valeur ; lisez-la sur la rangée correspondant à votre liquide.

Ses applications

C'est le liquide qui compte, non le véhicule. Ce réfractomètre ne nécessite pas de connecteur de diagnostic, pas d'alimentation électrique et aucun logiciel : il est donc tout aussi utile sur un camion que sur un tracteur ou un chariot élévateur. Ci-dessous figurent les applications les plus courantes dans l' atelier.

Véhicules utilitaires et autobus :

• Système de refroidissement : Déterminer le degré de protection du liquide de refroidissement contre le gel et vérifier s'il y a trop d'eau après un complément.
• AdBlue : Mesurer la concentration du liquide dans le réservoir de travail avant d'attribuer un défaut au module de dosage du système.

Machines agricoles, de chantier et de construction :

• Équipements stationnés à l'extérieur : Matériel exposé à l'hiver, où un liquide de refroidissement trop dilué risque de geler le bloc moteur.
• Réservoirs de travail : Liquide stagnant dans un réservoir dont la concentration n'est plus garantie.

Atelier et entretien des batteries :

• Contrôle de batterie : Mesurer la densité par élément pour distinguer une batterie déchargée d'une batterie qui ne se recharge plus.
• Liquide de lave-glace : Vérifier la résistance au gel du liquide dans le réservoir avant que la pompe ne se bloque par le froid.

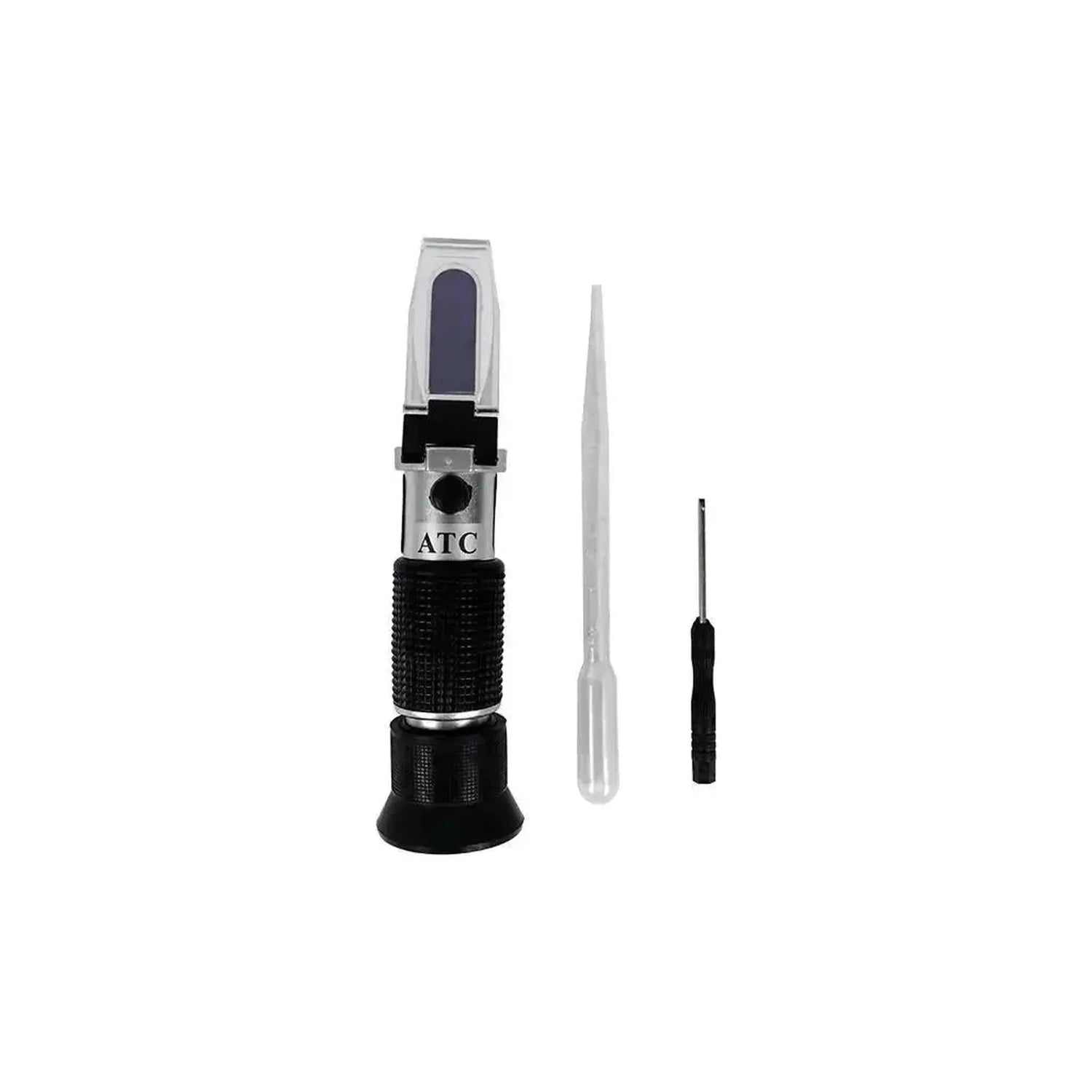

Contenu de l'emballage

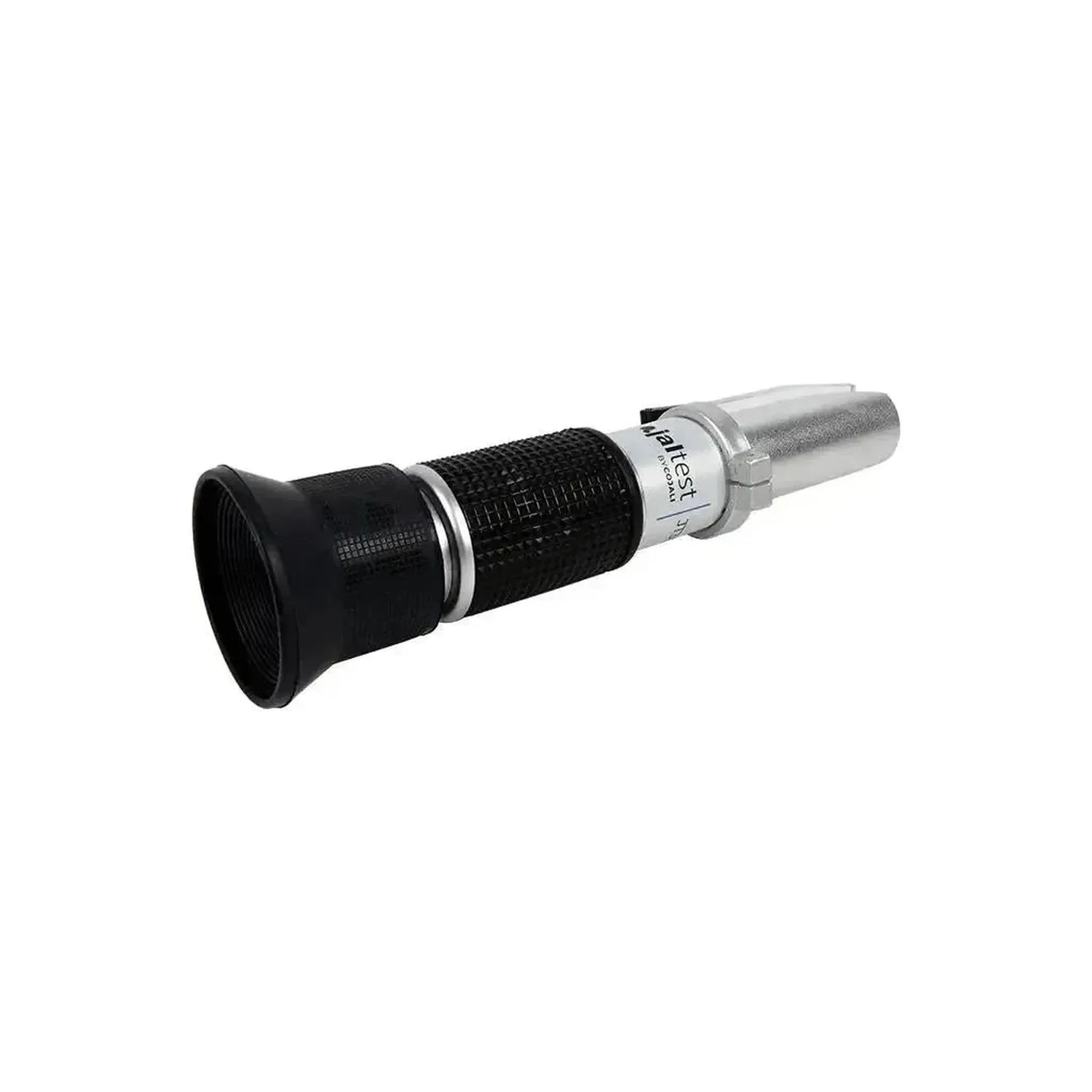

• 1x Jaltest JT3011 | Réfractomètre
• 1x Pipette en plastique
• 1x Petit tournevis

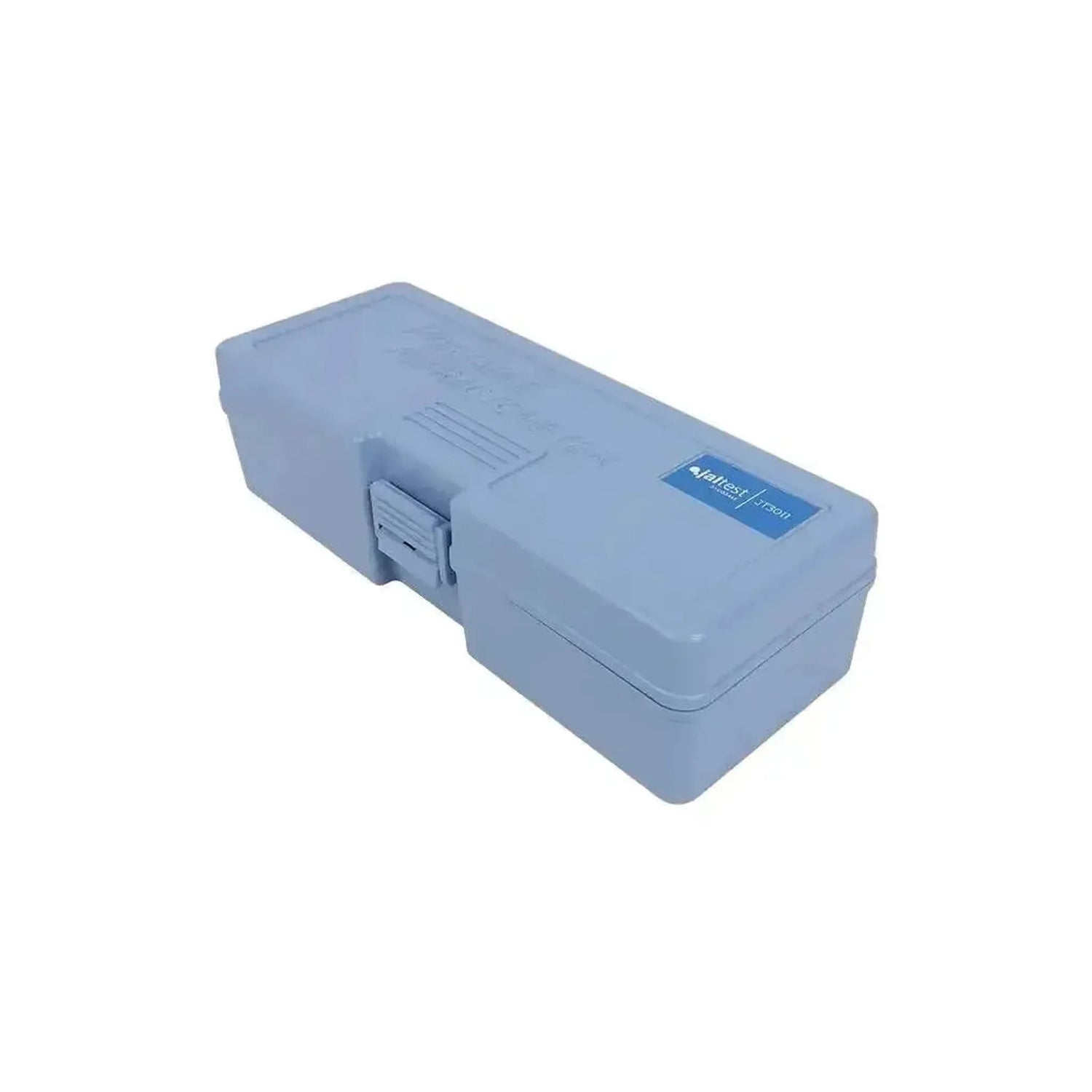

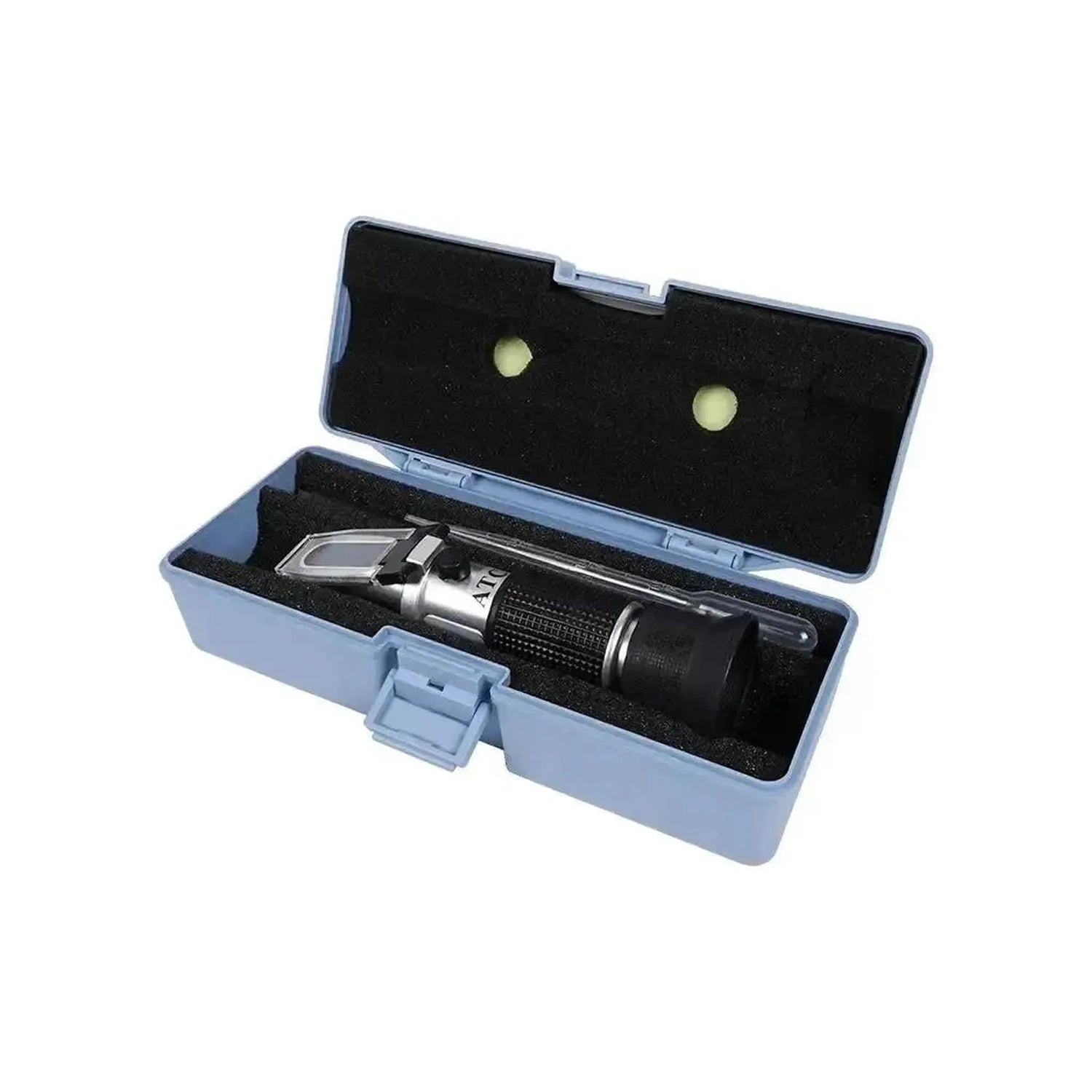

• 1x Mallette de rangement bleue avec mousse de calage, portant l'inscription PORTABLE REFRACTOMETER
