Découvrir des produits similaires: Câbles d'adaptation et adaptateurs OBD pour véhicules, Jaltest, Jaltest Câbles de raccordement et adaptateurs
Jaltest  |  SKU : JDC551A

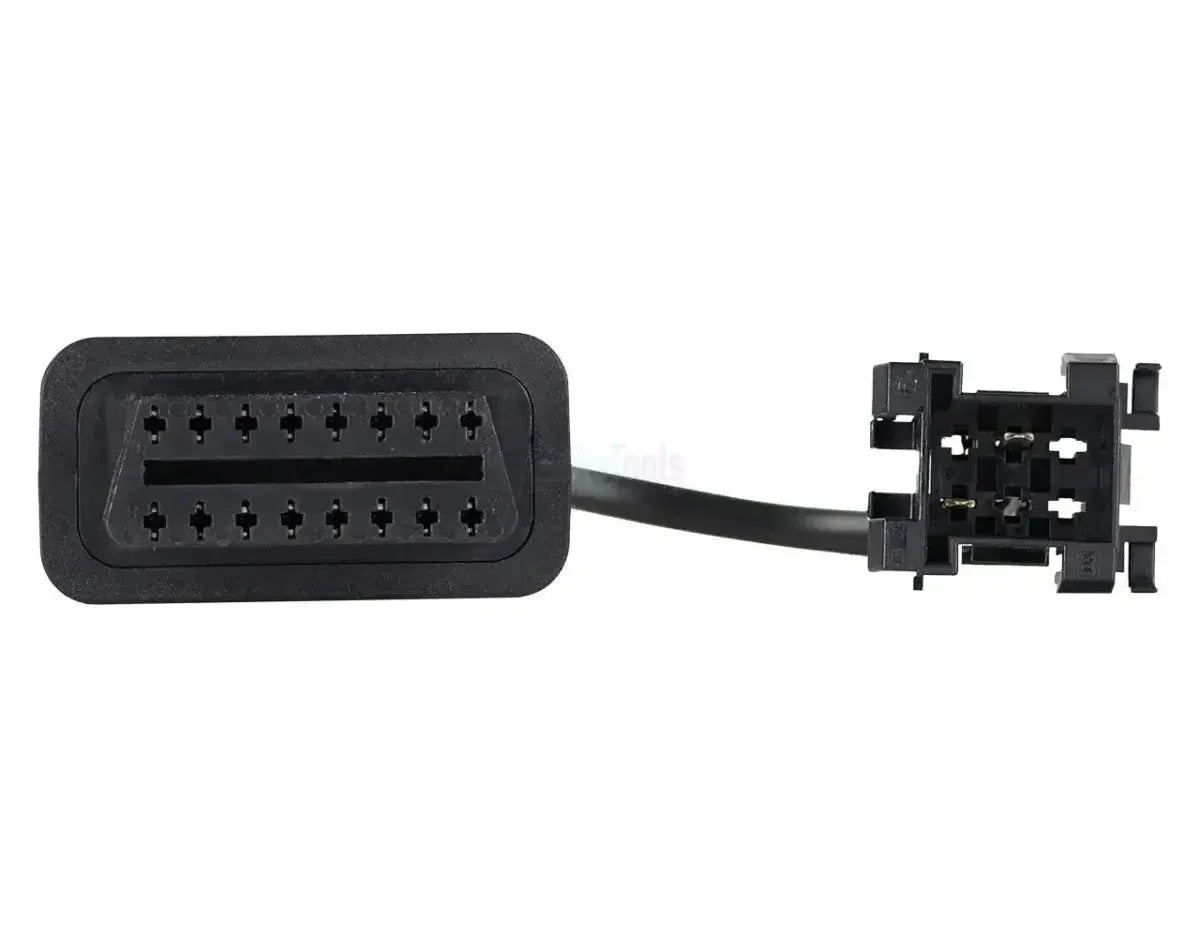

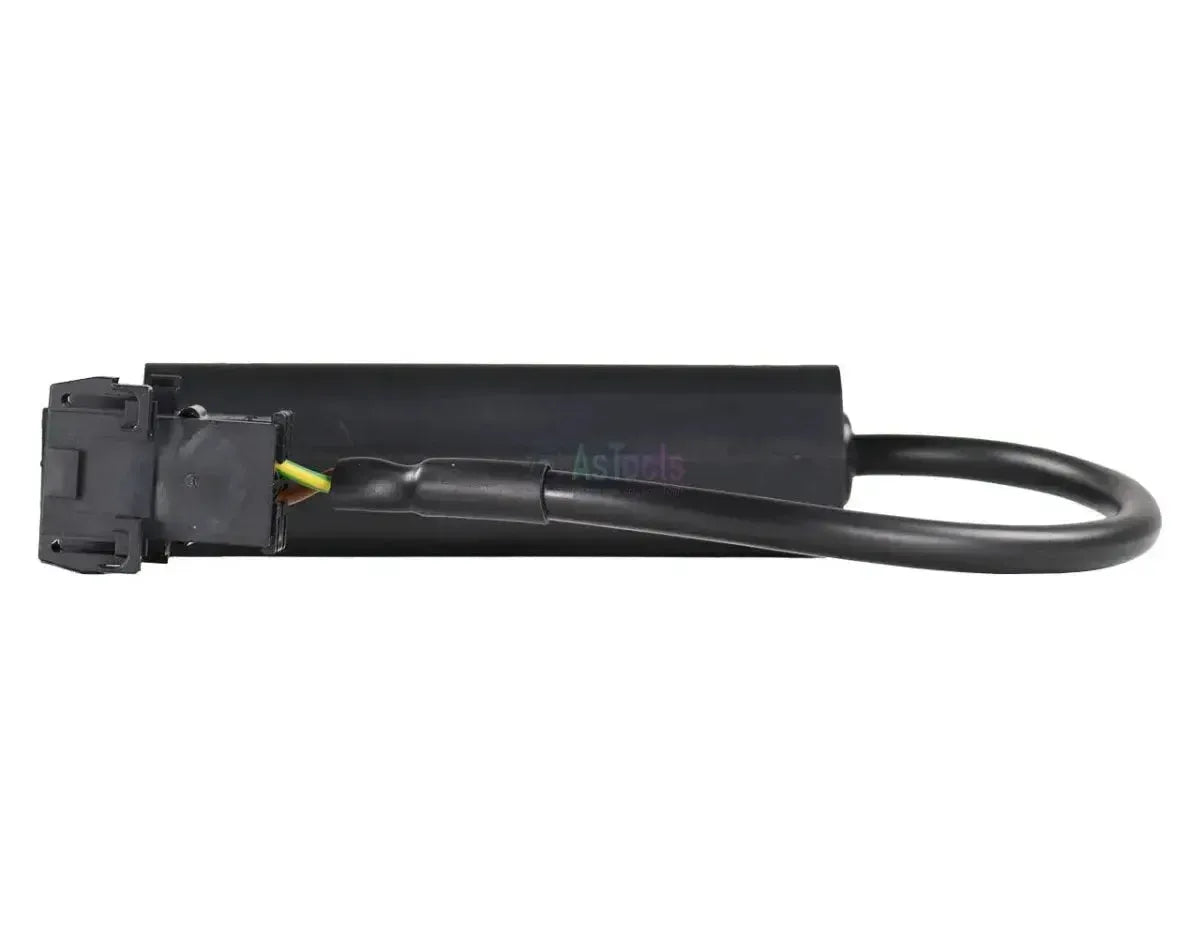

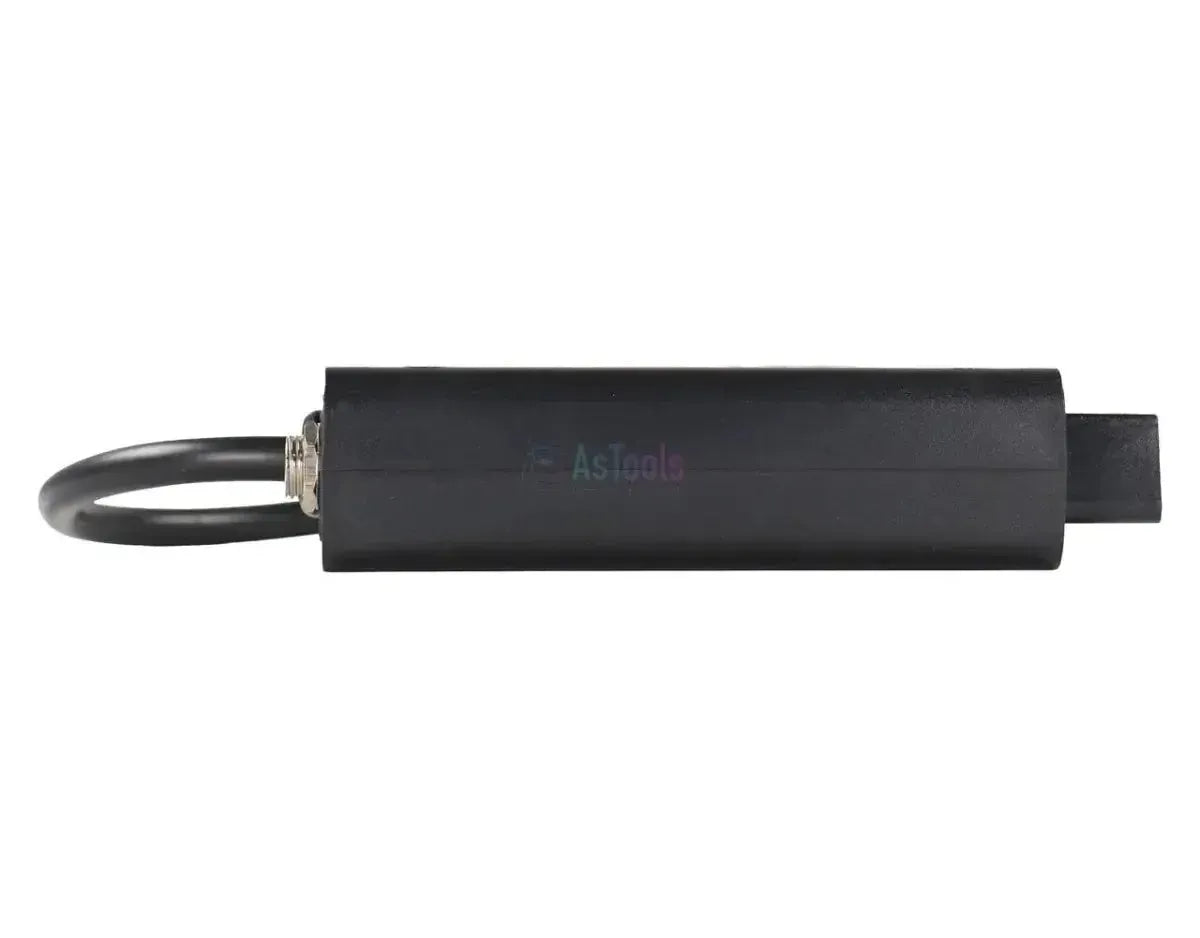

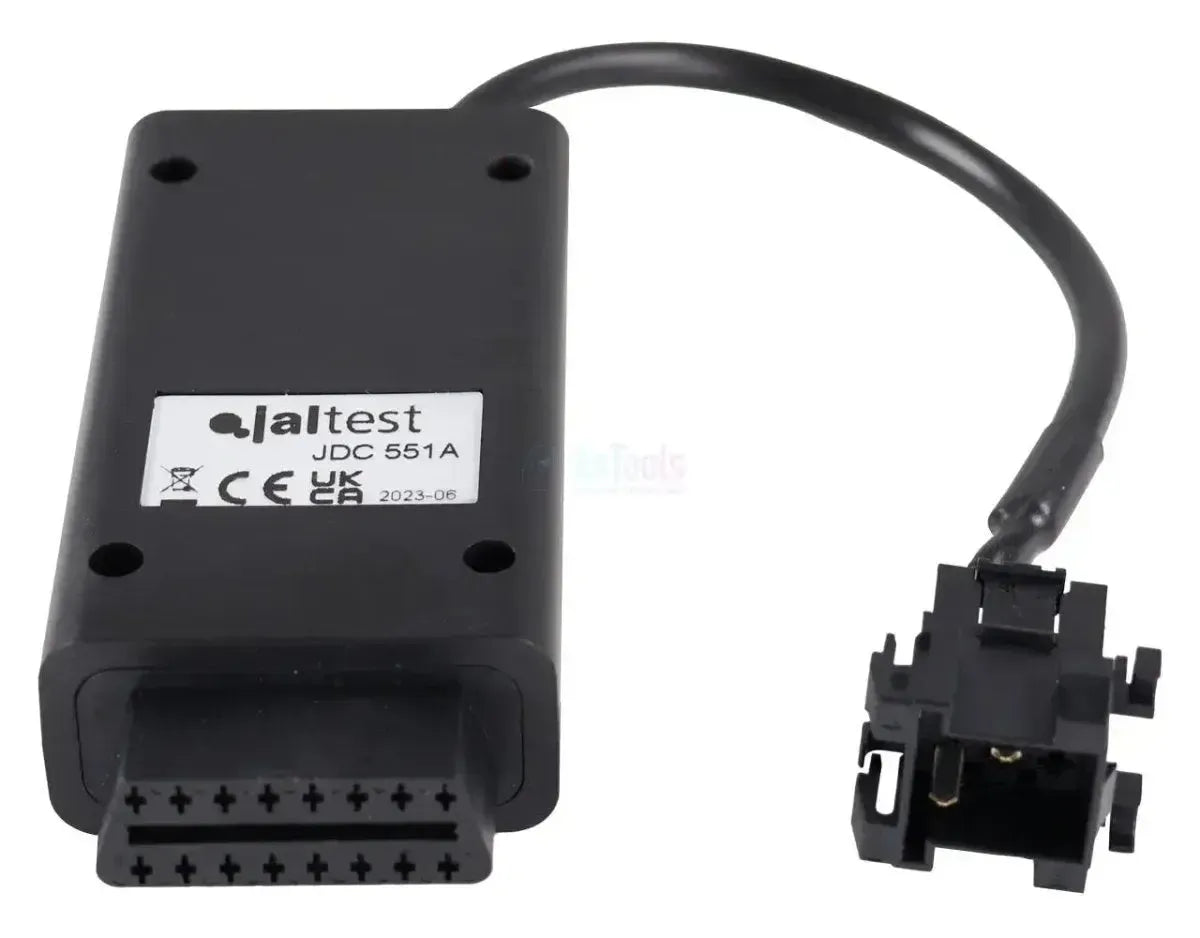

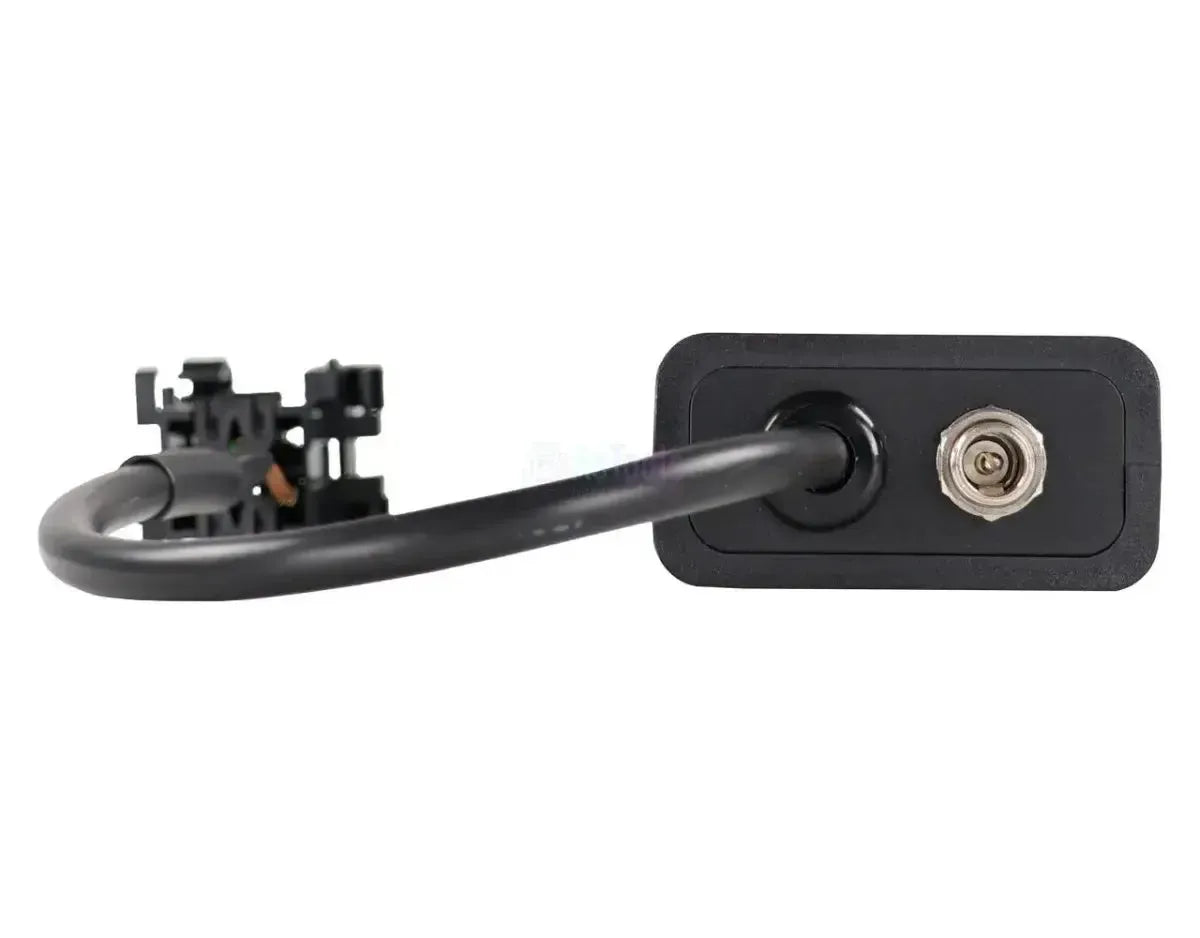

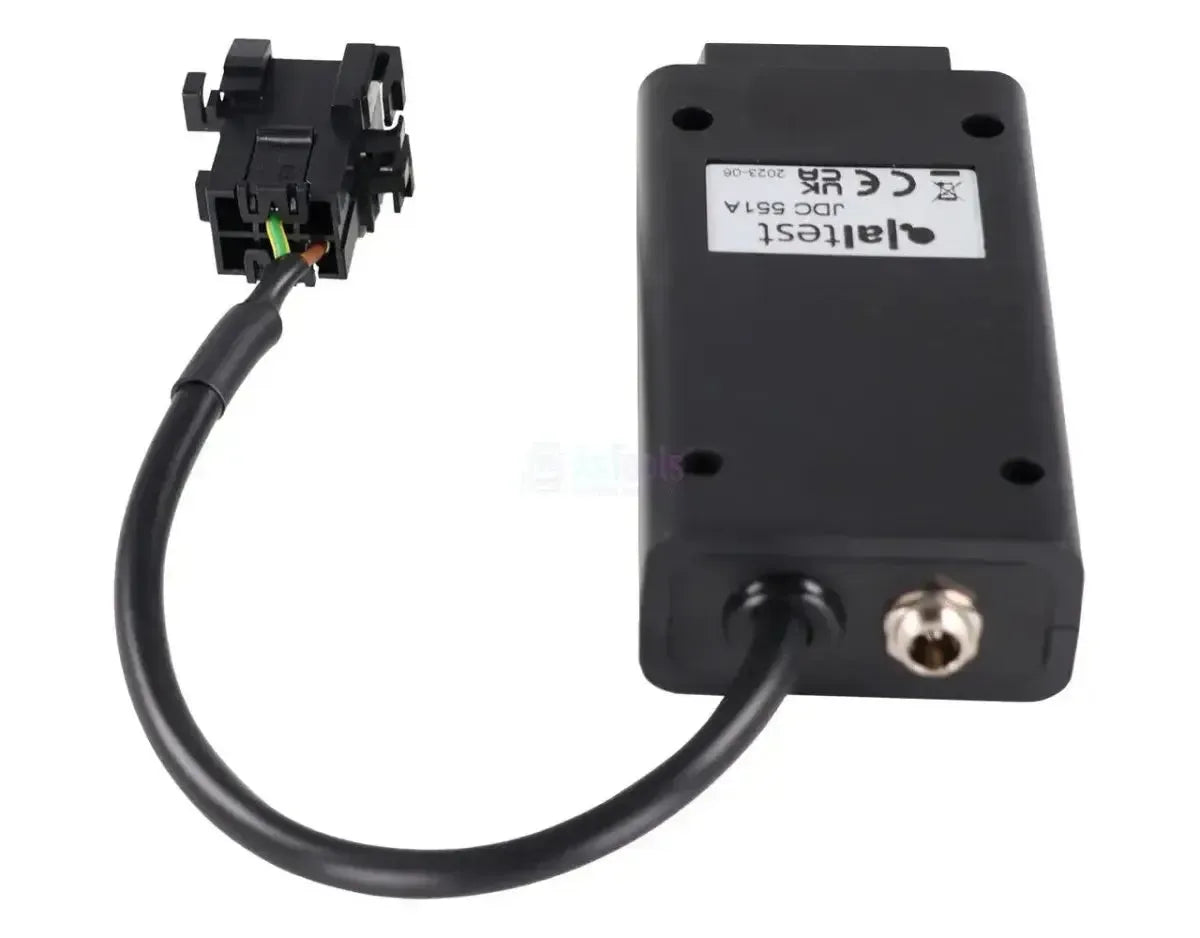

Jaltest (JDC551A) | Câble adaptateur Liebherr 6 broches OBD – 16 broches OBD2 | Machine tout-terrain et de construction

€387,95 TTC
€320,62 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Le Jaltest JDC551A est le câble de diagnostic pour les Liebherr engins de terrassement, de manutention et de levage ; il relie le connecteur rectangulaire 6 broches à l'entrée 16 broches OBD2 de votre câble de diagnostic Jaltest. Ce connecteur machine se trouve dans la cabine ou dans le compartiment moteur.

Une fois la connexion établie, le logiciel Jaltest accède aux unités de commande de la machine, et l'étendue de cet accès dépend du type de machine : Sur une pelle R, vous accédez à l'ordinateur machine MCM, sur une chargeuse sur pneus L à l'ordinateur UEC3 ou Master4 plus les régulations moteur ECU2-HD, ECU3, LIDEC1 et LH ECU UPCR, et sur une grue mobile LTM également à la transmission (« AS Tronic, TraXon, GSII et Ecomat 1 »), au système de freinage, au rétarder et au traitement SCR. Pour les engins de construction et de levage, aucune obligation OBD ne s'applique, ce connecteur se retrouve donc sur plusieurs générations de machines. Le câble relève de la catégorie Jaltest OHW (Off-Highway machines).

AVANTAGES

✔Accède aux ordinateurs centraux de machine Liebherr : MCM, UEC3 et Master4 (Ethernet et RS232).
✔Sur les chargeuses sur pneus, vous disposez également de la régulation moteur complète : ECU2-HD, ECU3, LIDEC1 et LH ECU UPCR.
✔Sur les grues mobiles LTM la couverture s'étend à la transmission (AS Tronic, TraXon, GSII), au système de freinage, au rétarder et au traitement SCR.
✔Couvre une large gamme : excavateurs à chaînes R, pelles mobiles A, chargeuses sur roues L, bulldozers à chaînes PR, manutentionnaires LH, grues LTM et tombereaux articulés TA.

POINTS À NOTER

✕Sur les excavateurs, l'ordinateur de machine MCM ne fournit pas de données ECU ; le numéro de série et la version logicielle ne peuvent pas être lus.
✕La couverture varie considérablement selon le type de machine ; ce qui est disponible sur une grue LTM ne se trouve pas nécessairement sur un excavateur.
✕Uniquement pour le connecteur 6-pins Liebherr rectangulaire ; les autres marques de machines utilisent leur propre connecteur.
✕Nécessite un Jaltest Link avec licence OHW valide ; le câble n'ajoute pas de couverture en lui-même.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande de la machine. Les systèmes présents varient considérablement selon le type et la génération de la machine.

Unités de commande accessibles

  • MCM, Ordinateur de carrosserie : L'ordinateur de machine des excavateurs R, avec codes de défaut, valeurs de mesure et données de maintenance, mais sans données ECU.
  • UEC3, Ordinateur de carrosserie et Master4, Ethernet / RS232, Ordinateur de carrosserie : Les ordinateurs centraux des chargeuses sur roues L.
  • ECU2-HD, ECU3, LIDEC1 et LH ECU UPCR, Module de commande moteur : Les régulations moteur Liebherr.
  • MR/PLD, Système de pompe unitaire: L'ancienne régulation moteur avec système de pompe unitaire sur les grues LTM.
  • ADM et ADM 3, Interface de régulation moteur: L'interface de régulation moteur sur les grues LTM.
  • AS Tronic, TraXon, GSII et Ecomat 1: Les régulations de transmission et de commutation des grues mobiles LTM.
  • ABS D/E et ABS/ASR E (CAN), Système de freinage antiblocage: Le système de freinage des grues LTM.
  • EST-42, Retarder Voith et VERA, Retarder: Les régulations de retarder des grues LTM.
  • SCR Bluetec, Système de traitement des gaz d'échappement: La régulation de post-traitement sur les versions LTM équipées de cette technologie.

Ce que vous pouvez faire

  • Lire et effacer les codes de défaut: Consulter la mémoire de défauts de l'unité de commande, avec description des pannes détectées.
  • Afficher les valeurs mesurées: Les valeurs actuelles des capteurs connectés à l'unité de commande, en chiffres et en graphique.
  • Consulter les données de maintenance: Notamment sur l'ordinateur de machine MCM et les régulations moteur ECU2-HD, ECU3 et LIDEC1.
  • Effectuer des actions supplémentaires: Sur le post-traitement SCR des grues LTM.
  • Afficher les avertissements de diagnostic: Notamment sur l'interface de régulation moteur ADM et la régulation de commutation GSII.

Véhicules et applications compatibles

C'est le connecteur qui compte, pas le type de machine.Ce câble s'adapte à toute machine Liebherr équipée du connecteur de diagnostic rectangulaire à 6 broches. Les séries ci-dessous sont couvertes par Jaltest OHW ; vérifiez sur place quel connecteur vous avez.

Liebherr :

  • Pelles sur chenilles R 900 B / R 924 B Litronic: (env. 1998 - 2003)
  • Pelles sur chenilles R 900 C / R 9xx C Litronic: (env. 2003 - 2007)
  • Pelles mobiles A 900 B / A 9xx B Litronic (A 309 à A 934 C): (env. 1998 - 2003)
  • Chargeuses sur pneus série L (L 538 à L 586)
  • Bulldozers sur chenilles série PR (PR 724 à PR 776)
  • Manutentionnaires série LH (LH 18 à LH 80)
  • Grues mobiles série LTM (LTM 1030 à LTM 1750)
  • Dumpers articulés TA 230 / TA 240
💡
À savoir : Le connecteur rectangulaire 6 broches se situe dans la cabine ou dans le compartiment moteur. Les engins de chantier et de levage ne sont pas soumis à l'obligation OBD, ce qui signifie que cette prise se retrouve sur plusieurs générations de machines. Vérifiez donc d'abord quel connecteur est installé sur votre machine avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC551A) | Câble adaptateur Liebherr 6 broches OBD – 16 broches OBD2 | Engins de chantier et de terrassement

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC551A
Type Câble adaptateur
Application Pelles, chargeuses, manutentionnaires et engins de levage Liebherr
Connecteur côté véhicule 6 broches OBD
Connecteur côté interface 16 broches OBD2
Unités de commande MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM et ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E et ABS/ASR E (CAN), EST-42, Retarder Voith, VERA et SCR Bluetec
Segment Engins de chantier et de terrassement
Module Jaltest Jaltest OHW (Machines tout-terrain)
Requis pour l'utilisation Jaltest Link avec licence logicielle valide
