Jaltest (JDC545A) | Câble adaptateur Doosan 14 broches OBD – OBD2 16 broches | Engins de terrassement et de construction

Name: Jaltest (JDC545A) | Câble adaptateur Doosan 14 broches OBD – OBD2 16 broches | Engins de terrassement et de construction
Brand: Jaltest
SKU: JDC545A
Price: 304.95 EUR
Availability: InStock

€304,95 TTC

€252,02 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

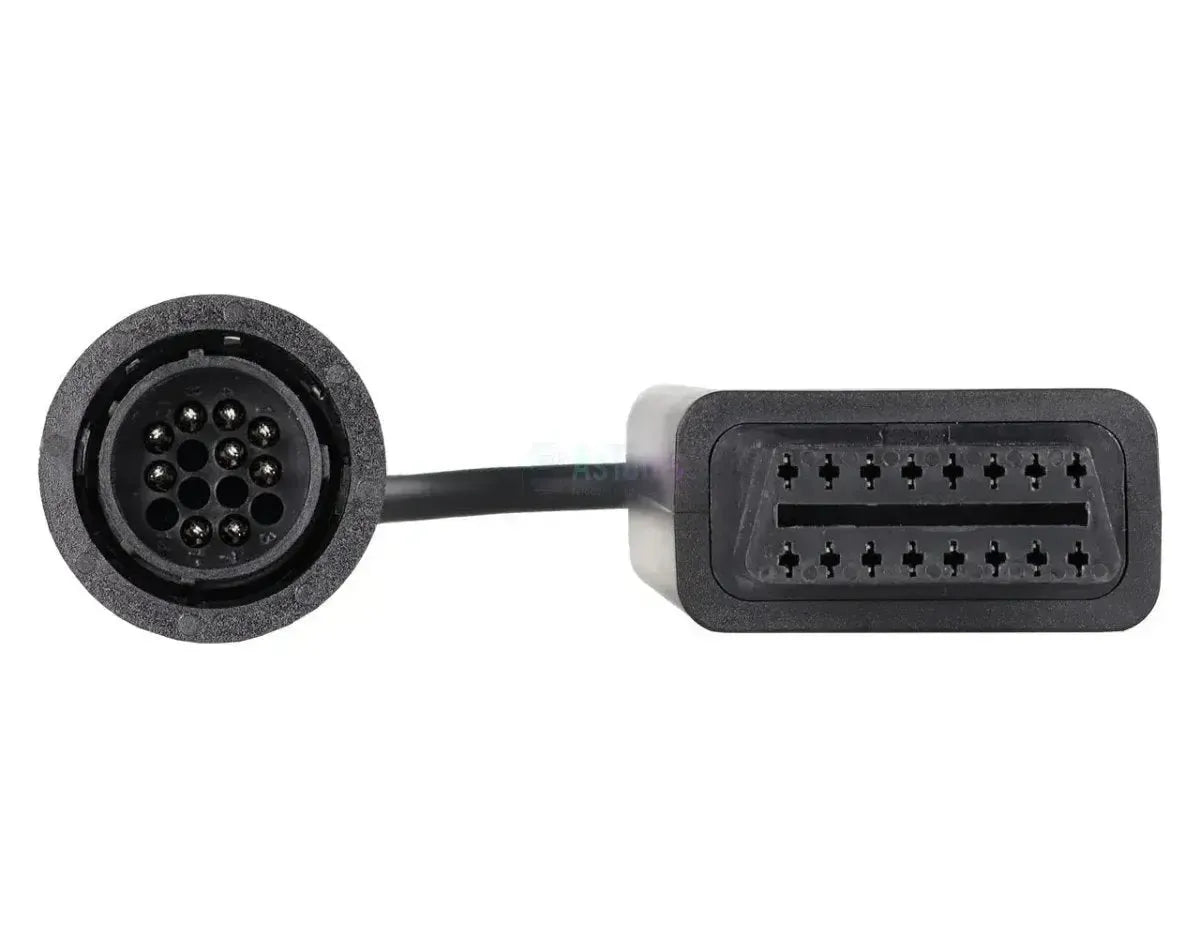

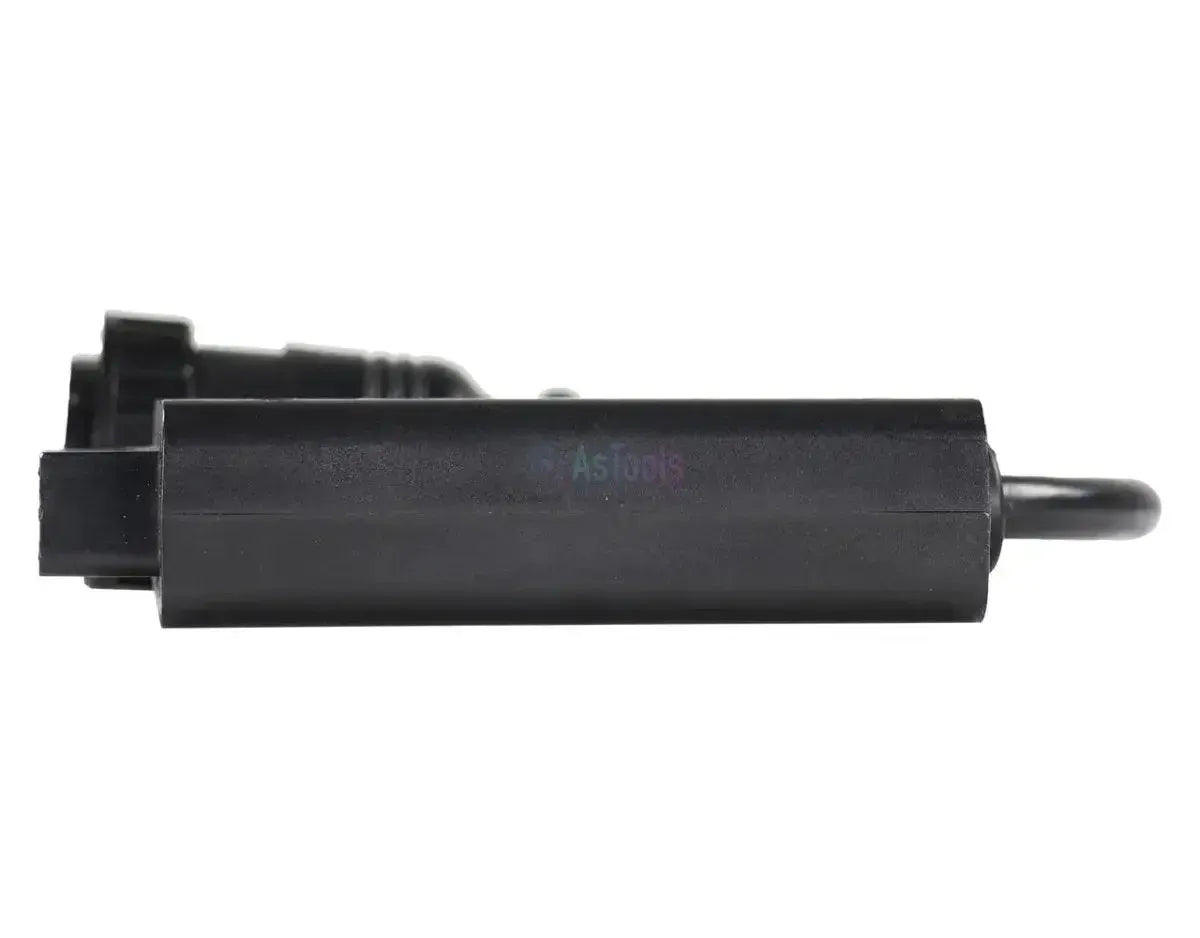

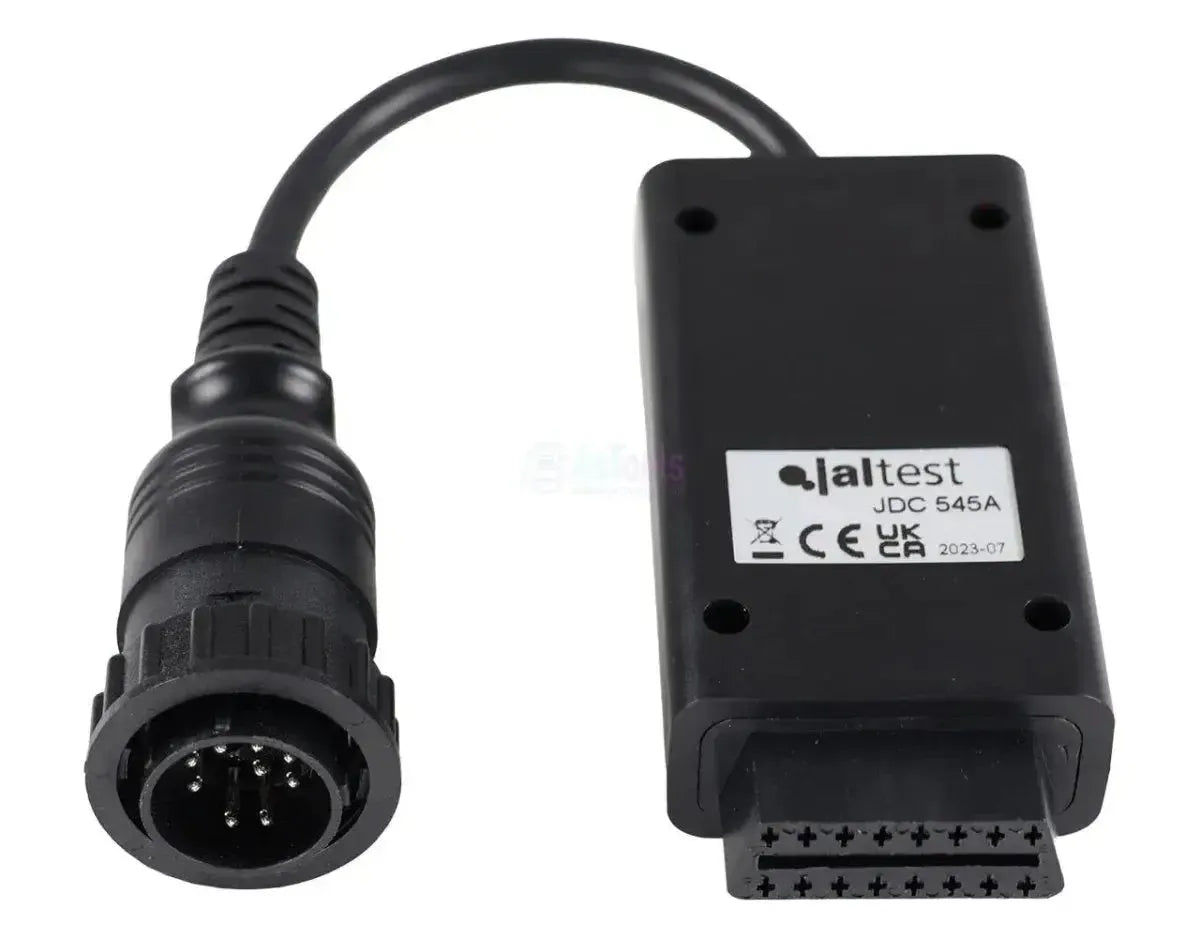

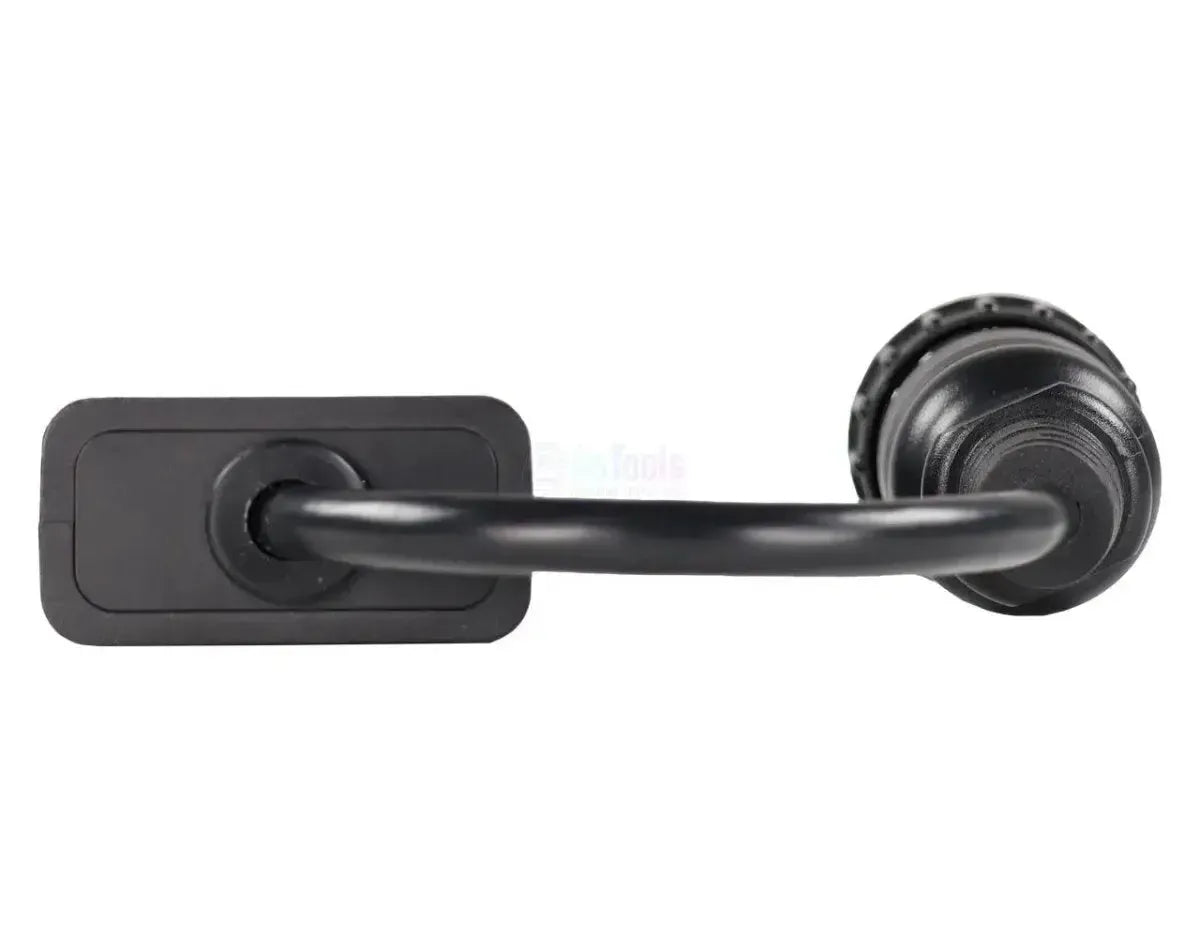

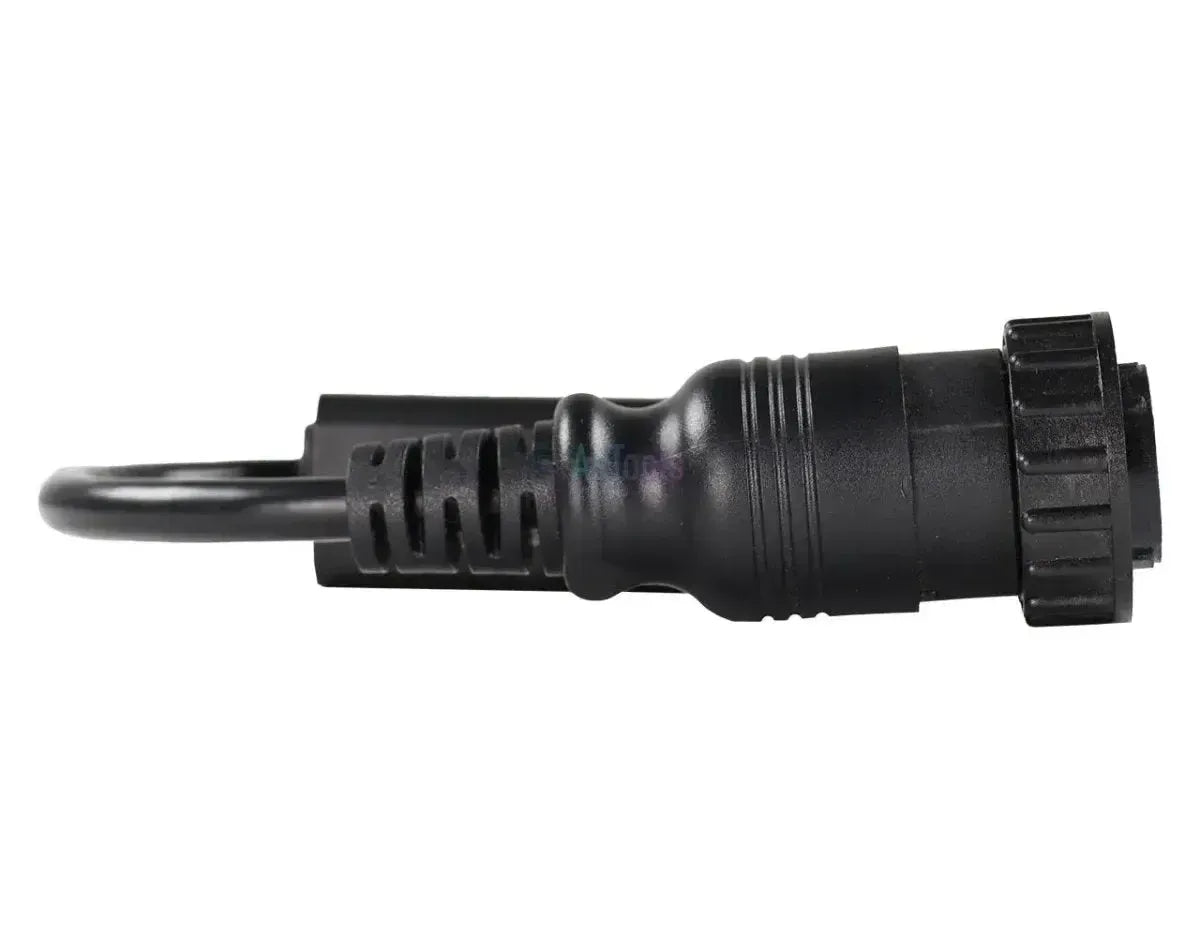

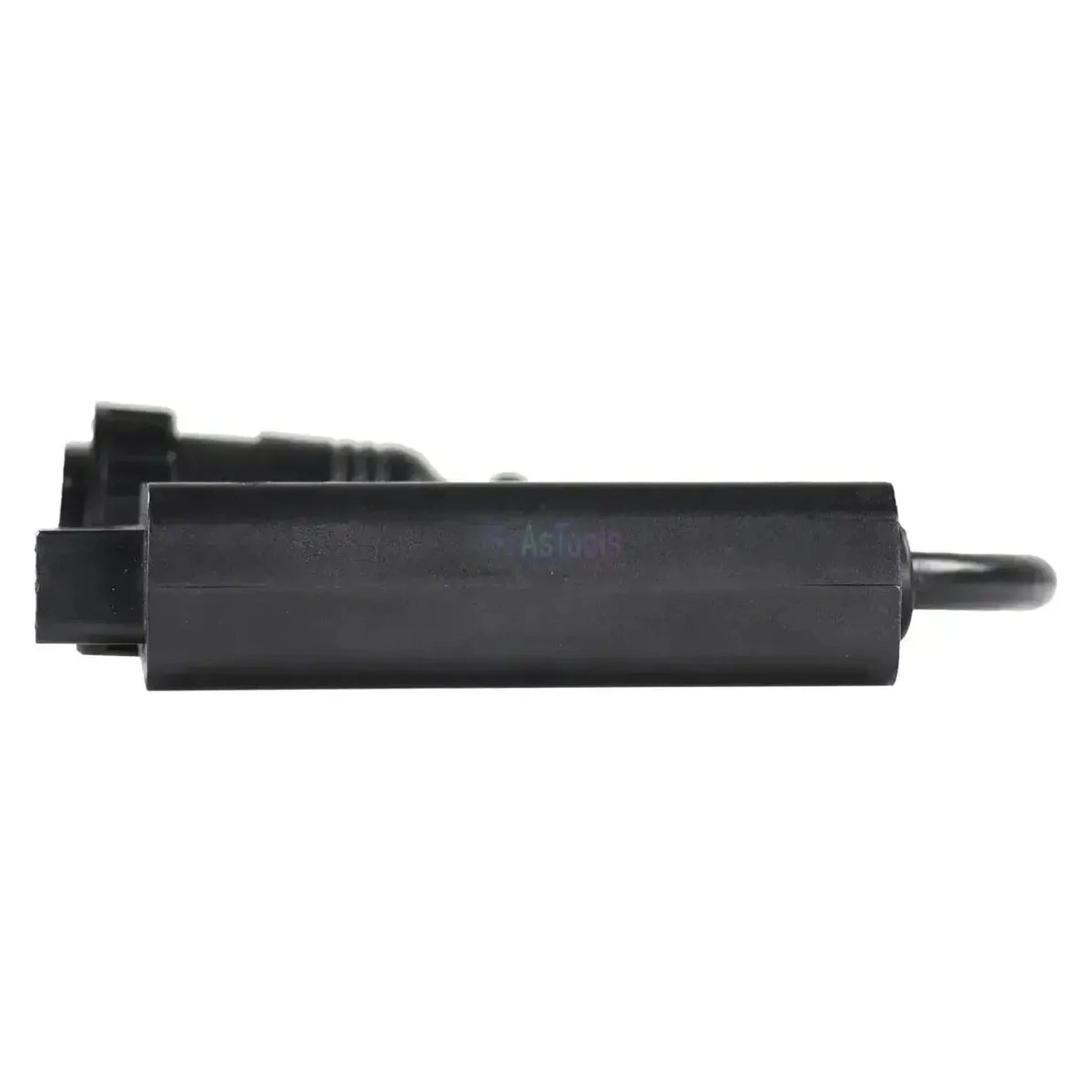

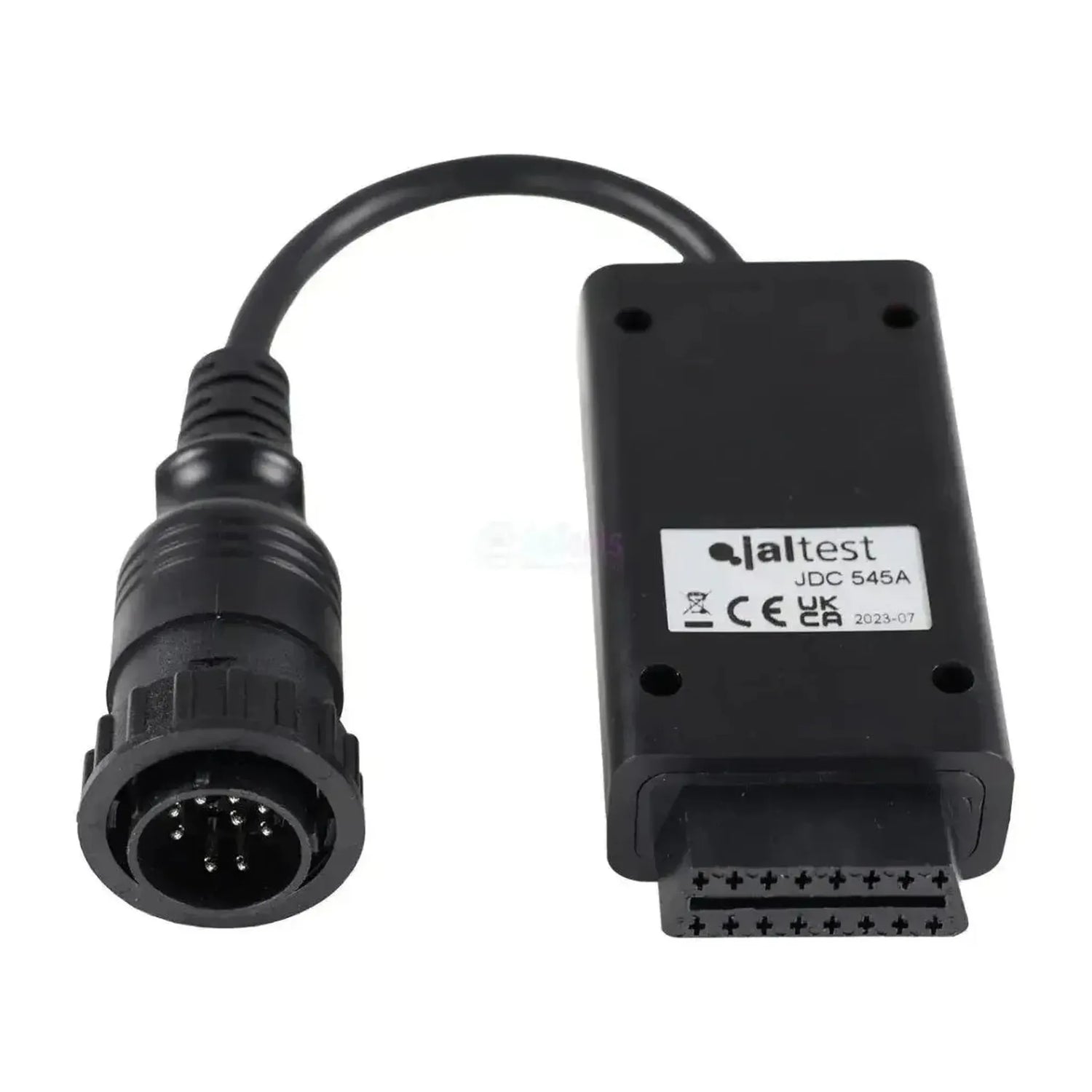

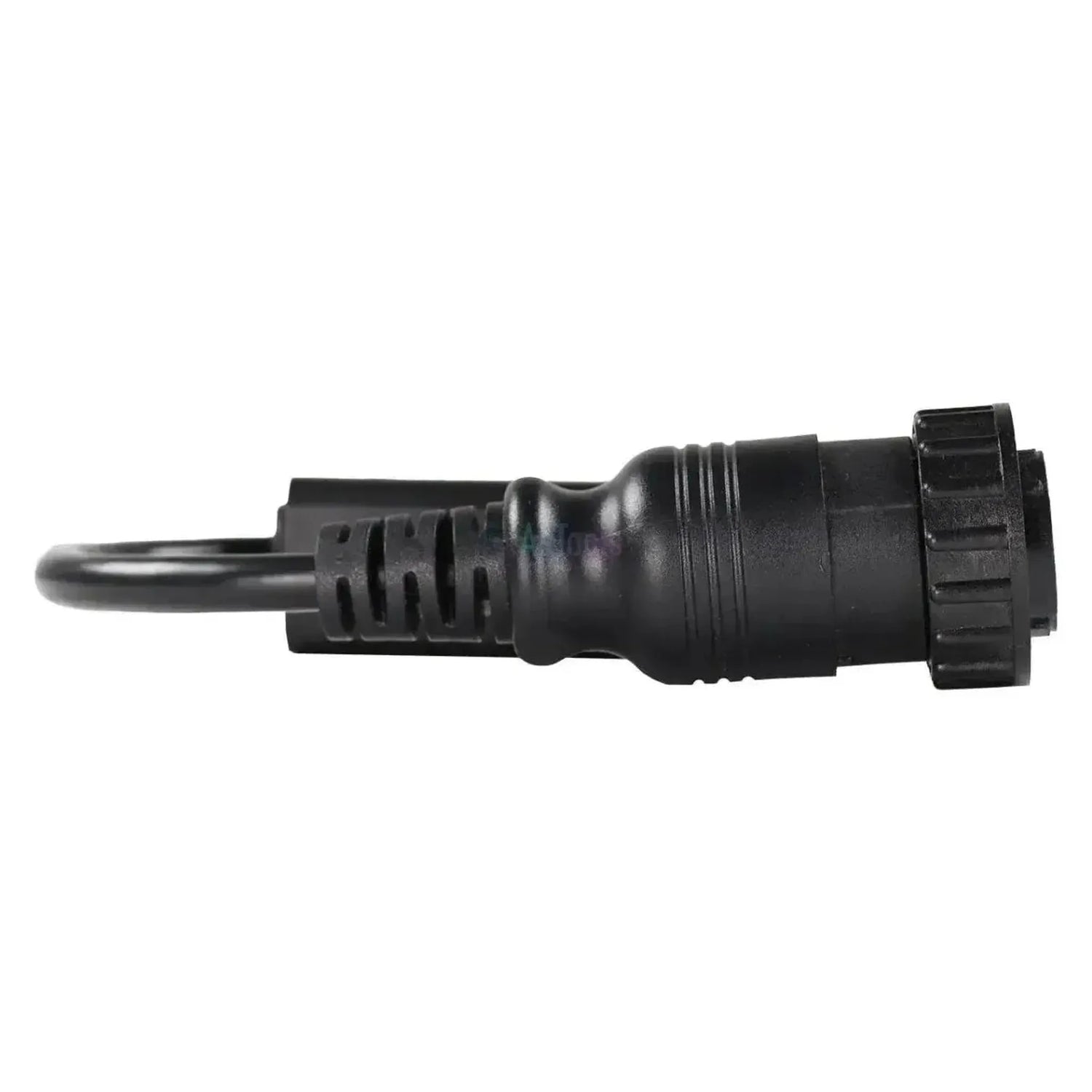

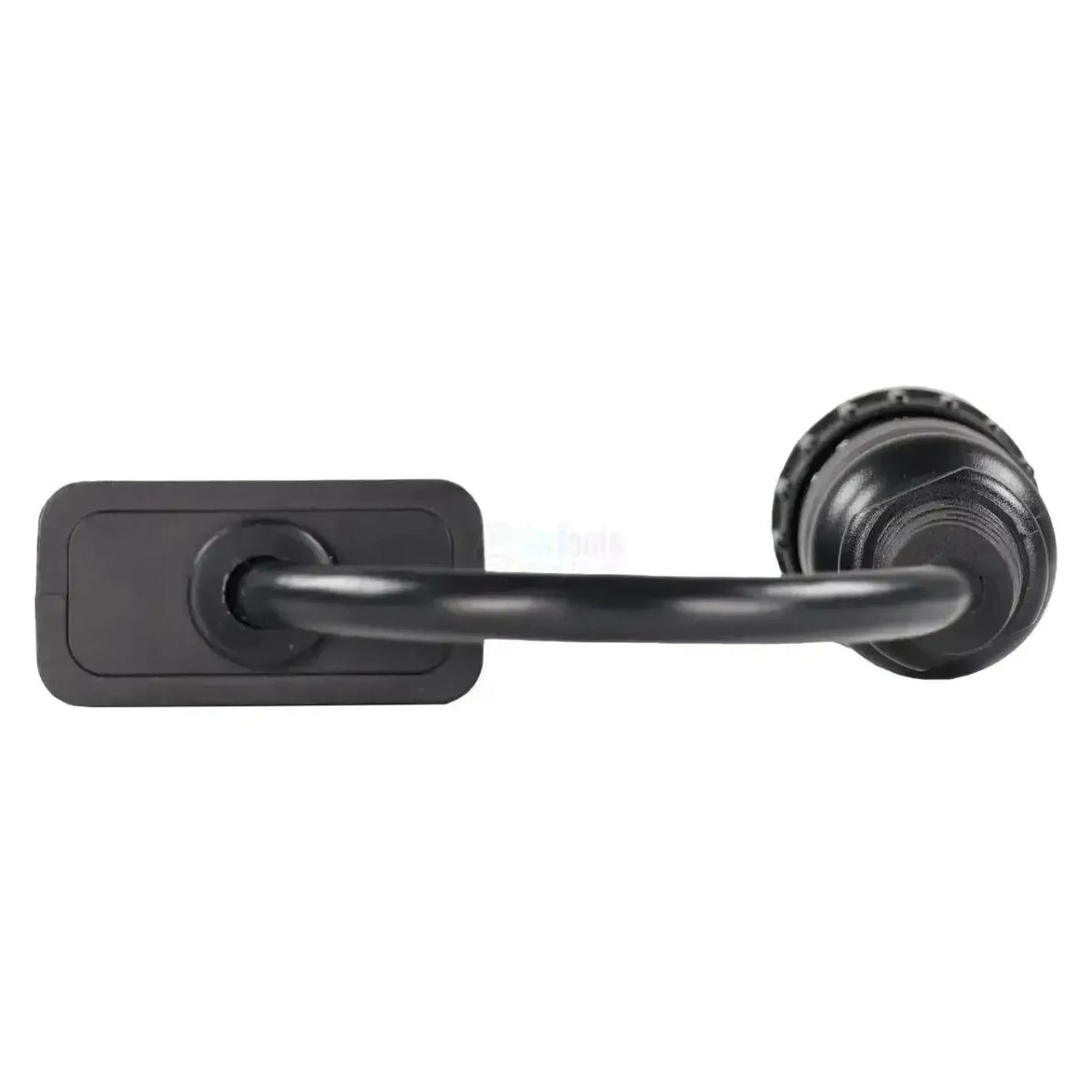

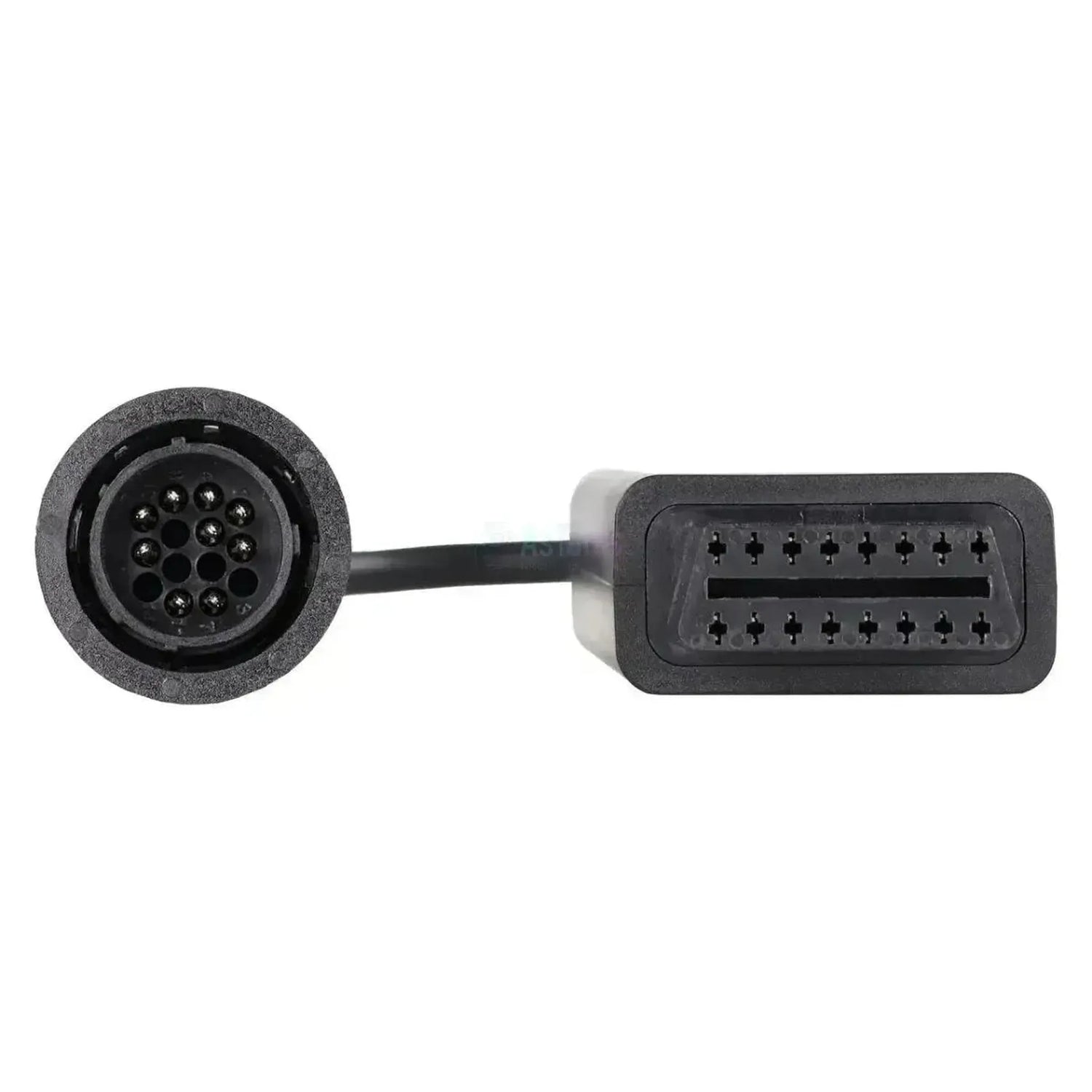

De Jaltest JDC545A verbindt de 14-pins diagnoseaansluiting van Doosan-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte kunststofstekker met een geribbelde koppelring, bajonetnokken op de rand en mannelijke pennen. Het snoer meet 28 tot 30 cm en draagt halverwege het zwarte huisblok met de OBD2-koppeling.

Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer E-EPOS, de motorregelingen EMS XPI en DL06/DL08 en de nabehandelingsregelingen EEC en EEC3. Onderhoudsgegevens staan bij de motor- en nabehandelingsregelingen, aanvullende acties alleen bij de EMS XPI. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt E-EPOS, de centrale machinecomputer die motor en hydrauliek op elkaar afstemt.

✔Ondersteunt de EMS XPI-motorregeling met commonrail-inspuiting, inclusief aanvullende acties.

✔Geeft toegang tot de EEC- en EEC3-regelingen van de SCR-nabehandeling, met onderhoudsgegevens.

✔Eén kabel over de hele machinelijn: DX-graafmachines, DL-wielladers en DA-knikdumpers.

AANDACHTSPUNTEN

✕Bij E-EPOS staan geen onderhoudsgegevens in de dekking, en aanvullende acties zijn er niet bij de DL06/DL08-motorregeling.

✕Alleen voor de ronde 14-pins machineaansluiting; de 6-pins aansluiting op een losse Doosan DL03-motor loopt via de JDC547A.

✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

✕Voor gebruik zijn een Jaltest Link V8.1 en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en de uitlaatgasnabehandeling van de Doosan-machine. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering; onderstaande eenheden komen uit de Doosan-dekking.

Regeleenheden die u kunt benaderen

E-EPOS: Machinecomputer, motor en hydrauliek.
EMS XPI: Motorregeling, commonrail.
DL06/DL08 (CAN): Motorregeling Tier 4 en Stage IV.
EEC: SCR-nabehandeling met AdBlue.
EEC3: Nieuwere nabehandelingsregeling.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoudsgegevens: Bij motor en nabehandeling.
Aanvullende acties: Bij de EMS XPI-motorregeling.

Zo gebruikt u hem

Aansluiting zoeken: Achter de stoel, op of achter het motorblok.
Aansluiten: Draai de JDC545A op de ronde bus vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Doosan, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Doosan-machine met de ronde 14-pins diagnoseaansluiting, zodat dezelfde stekker over meerdere machinegeneraties terugkomt. Onderstaande series voert Jaltest OHW in de dekking.

Doosan:

DX200, DX300, DX400 en DX500 Series: Rupsgraafmachines.
DX200W Series: Mobiele graafmachine.
DL200 en DL300 Series: Wielladers.
DA30 Series: Knikdumper.

💡

Goed om te weten: De aansluiting zit afhankelijk van het model achter de bestuurdersstoel, op het motorblok of aan de achterzijde van de motor. U herkent haar aan de ronde bus met bajonetsluiting en veertien penposities. De zespolige aansluiting op een losse Doosan DL03-motor hoort bij de JDC547A. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC545A) | Doosan 14-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque: Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble: Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest: OHW engins de chantier
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules: Engin de chantier

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible: Jaltest Link V8.1
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface: OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule: OBD 14 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble: 28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut: Oui
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct: Oui
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien: Oui
Indique si vous pouvez exécuter des procédures supplémentaires proposées par Jaltest pour chaque calculateur, comme des tests ou des apprentissages.Procédures supplémentaires: Oui
