Jaltest  |  SKU : JDC538A

Jaltest (JDC538A) | Câble adaptateur Yanmar 6 broches OBD - 16 broches OBD2 | Moteur à combustion

€144,95 TTC
€119,79 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Le Jaltest JDC538A est officiellement décrit comme un câble de diagnostic pour Yanmar qui relie le connecteur 6 broches des moteurs industriels Yanmar au connecteur OBD2 16 broches standard. Le connecteur appartient au moteur et se situe sur ou à proximité du bloc moteur, et non à un emplacement fixe dans la machine. Le câble mesure 28 à 30 cm et fonctionne avec Jaltest Link V8.1 et V9.

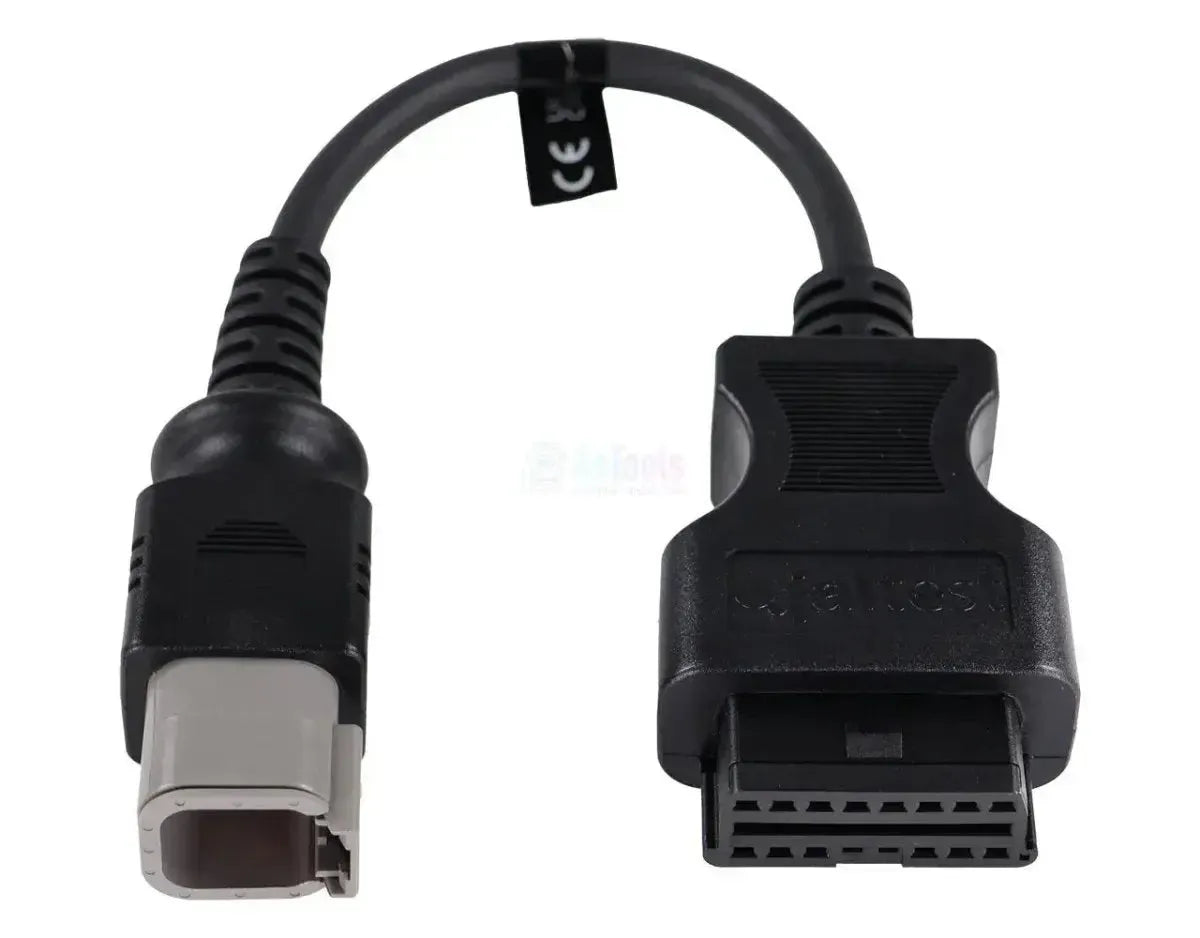

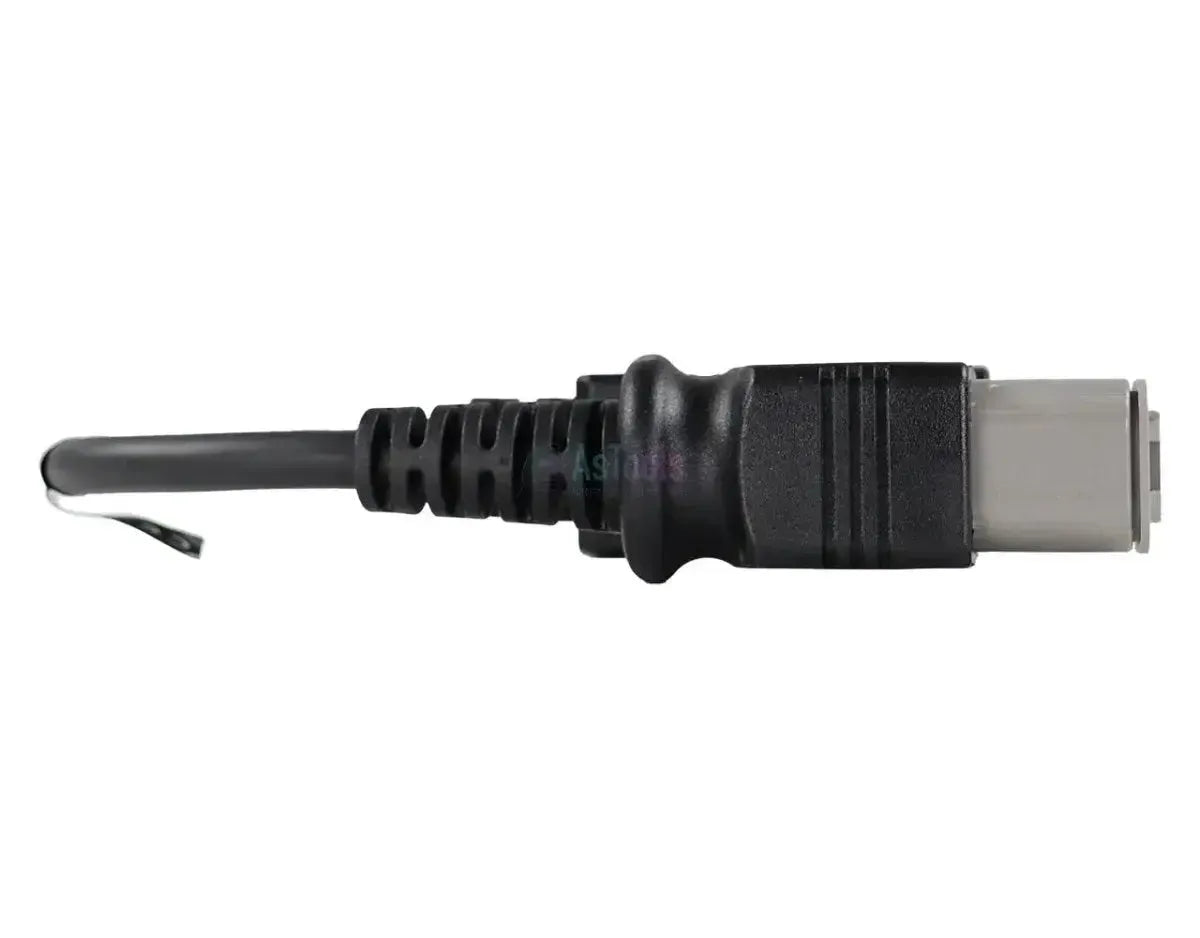

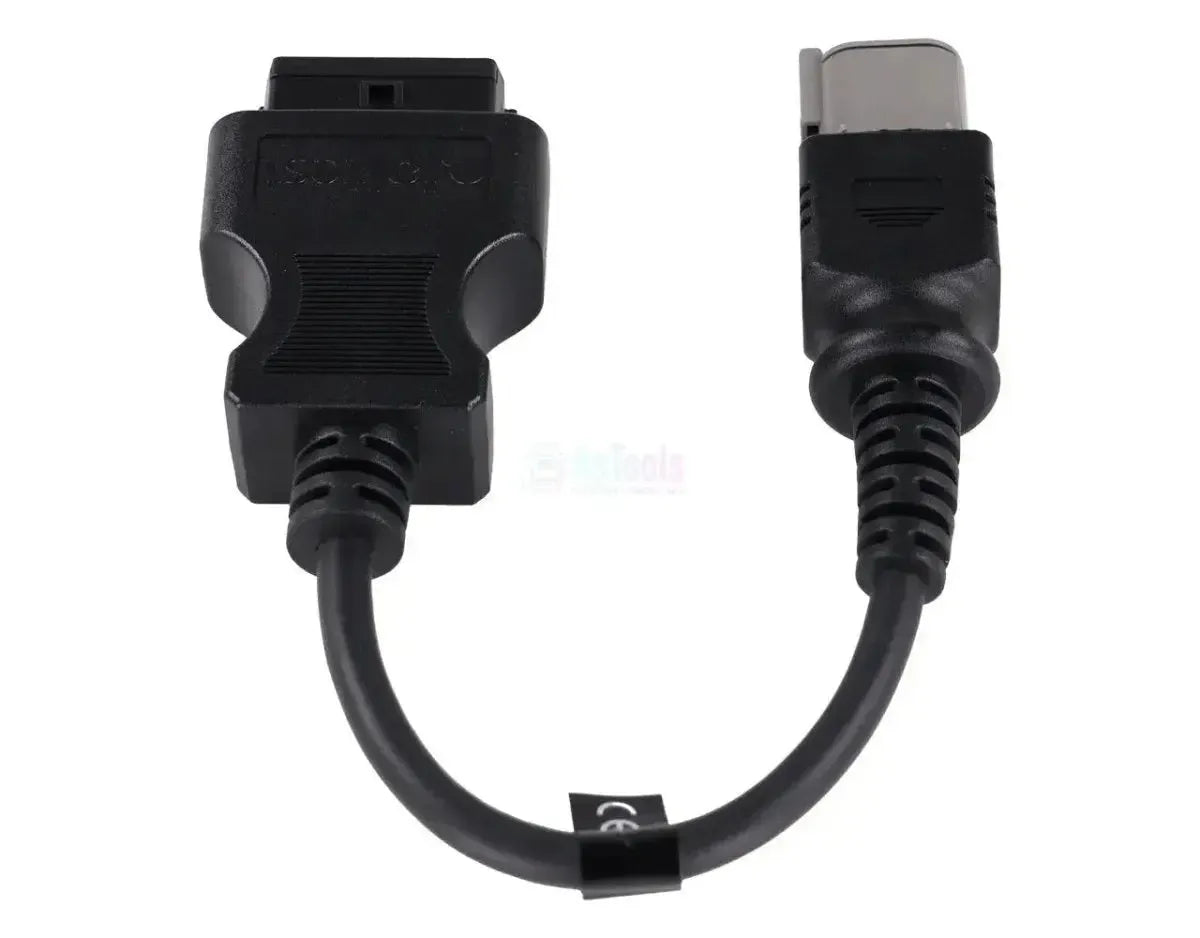

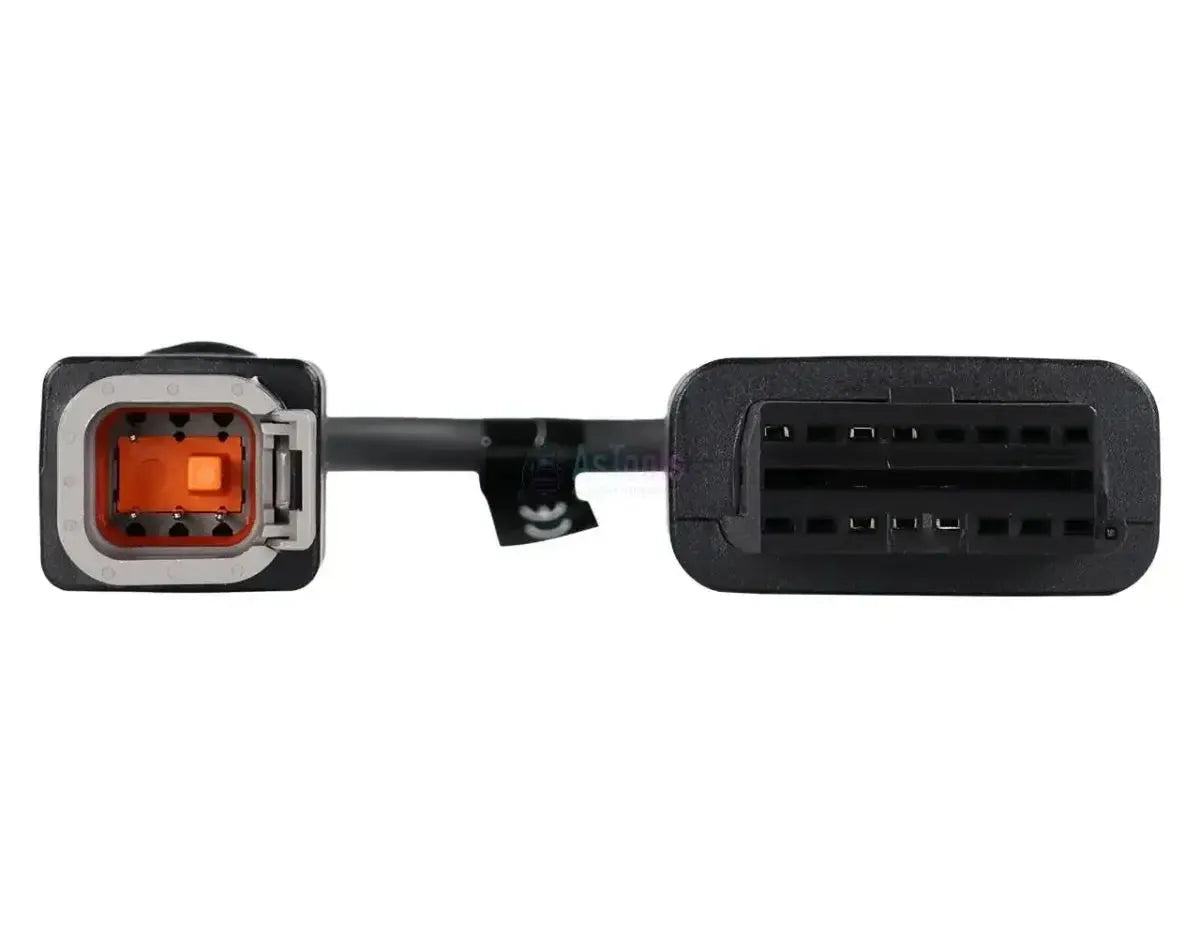

Côté interface, on trouve un connecteur OBD2 16 broches noir avec le symbole OBD sur le boîtier. Côté moteur, on trouve un connecteur rectangulaire gris clair avec un coin orange dans l'ouverture, logé dans un surmoule noir ; le câble s'étend entre les deux en une seule branche droite, sans ramification ni module. Le JDC612A 3 broches pour les moteurs hors-bord présente à cet endroit une douille triangulaire grise avec coin vert. Le câble relève de Jaltest OHW (machines hors route) et Jaltest Marine.

AVANTAGES

✔Accède à la fois à la gestion moteur EDC Yanmar Bosch et à la gestion moteur EMS Yanmar Denso, y compris la version Stage V de l'unité Denso.
✔Donne également accès à la DCU du traitement des gaz d'échappement, de sorte que vous n'ayez pas besoin d'accéder séparément au système de traitement.
✔Chez les ECU Bosch EDC et Denso EMS, les intervalles d'entretien et les actions supplémentaires sont couverts, pas seulement la lecture des données.
✔Compatible avec la Jaltest Link V8.1 et la V9, et reste suffisamment compact avec 28 à 30 cm pour être suspendu au bloc moteur.

POINTS D'ATTENTION

✕Pour l'unité de commande EDC Yanmar, la couverture indique aucune fonction activée : Cette unité est bien identifiée, mais ne fournit ni codes de défaut ni valeurs de mesure.
✕La version Stage V de l'EMS Yanmar Denso ne dispose d'aucune action supplémentaire, contrairement à l'EMS Denso standard qui en propose.
✕Réservé au connecteur rectangulaire 6 broches des moteurs industriels ; les moteurs hors-bord (séries JH, BY, LV et SY) utilisent le JDC612A 3 broches.
✕La désignation officielle mentionne uniquement Yanmar sans préciser le nombre de broches : Fiez-vous donc au connecteur gris avec coin orange situé sur le bloc moteur.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande du moteur Yanmar. L'unité que vous rencontrez dépend de gamme moteur et de l'étape d'émission.

Unités de commande accessibles

  • EDC Yanmar Bosch — gestion moteur: La gestion moteur Bosch. Vous y trouverez la liste complète des fonctions incluant l'entretien et les actions supplémentaires.
  • EMS Yanmar Denso — gestion moteur: La gestion moteur Denso, avec la même liste de fonctions.
  • EMS Yanmar Denso (Stage V) — gestion moteur: La version Stage V ; les actions supplémentaires ne sont pas disponibles.
  • DCU — traitement des gaz d'échappement: L'unité de commande du système de post-traitement, avec codes de défaut, valeurs mesurées, données ECU et entretien.

Ce que vous pouvez faire

  • Lire les codes de défaut: Consulter la mémoire de défauts de la gestion moteur et du traitement des gaz d'échappement, avec description de l'anomalie.
  • Consulter les valeurs mesurées: Les valeurs actuelles des capteurs de l'unité de commande, avec la possibilité de définir des seuils d'alarme.
  • Consulter l'entretien: Les intervalles d'entretien et les travaux correspondants, avec un rapport pour le client.
  • Effectuer des actions supplémentaires: Disponible pour l'EDC Yanmar Bosch et l'EMS Yanmar Denso, non disponible pour la version Stage V ni pour la DCU.

Véhicules et applications compatibles

C'est la gamme moteur qui détermine la compatibilité, non la machine.Les moteurs Yanmar sont installés comme entraînement indépendant dans des machines compactes, groupes électrogènes et outils ; Jaltest assure la couverture selon la gamme moteur elle-même. Le connecteur sur votre bloc moteur se reconnaît à sa forme : Rectangulaire avec un ergot orange correspond à ce câble, triangulaire avec un ergot vert au JDC612A.

Yanmar :

  • Série 3TNV : 3TNV86CHT, 3TNV86CT, 3TNV88C et 3TNV88F
  • Série 4TNV : 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT et 4TNV98T
  • Série 4TN : 4TN101 et 4TN107 — pour la 4TN107, l'unité de commande du traitement des gaz d'échappement est également couverte
  • Applications : Petites machines de terrassement et de construction, équipements de levage et de manutention, groupes électrogènes et installations stationnaires équipés de ces moteurs
💡
Bon à savoir : Le connecteur de diagnostic est intégré au moteur et se situe sur ou à proximité du bloc-moteur, et non à un emplacement fixe dans la machine. Pour les moteurs hors-bord, Yammer utilise un connecteur triangulaire 3 broches au lieu de cette version rectangulaire. Vérifiez donc d'abord quel connecteur est installé sur votre moteur avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC538A) | Câble adaptateur Yammer 6 broches OBD - 16 broches OBD2 | Moteur à combustion

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • OHW engins de chantier
  • Marine navires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 6 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles OHW de base, kit de câbles moteurs stationnaires
Numéro de référence
JDC538A

Autres caractéristiques

Application
Moteurs industriels Yammer avec connecteur de diagnostic 6 broches
Unités de commande
EDC Yammer Bosch, EMS Yammer Denso, EMS Yammer Denso (Stage V) et DCU (traitement des gaz d'échappement)
Partie de l'ensemble de câbles
Kit câbles OHW de base (70002030) et kit câbles moteurs stationnaires (70002006)
