Jaltest  |  SKU : JDC513A

Jaltest (JDC513A) | Massey Ferguson Câble adaptateur OBD 16 broches – OBD2 16 broches | Véhicule agricole

Prix habituel
€109,95 TTC
€90,87 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

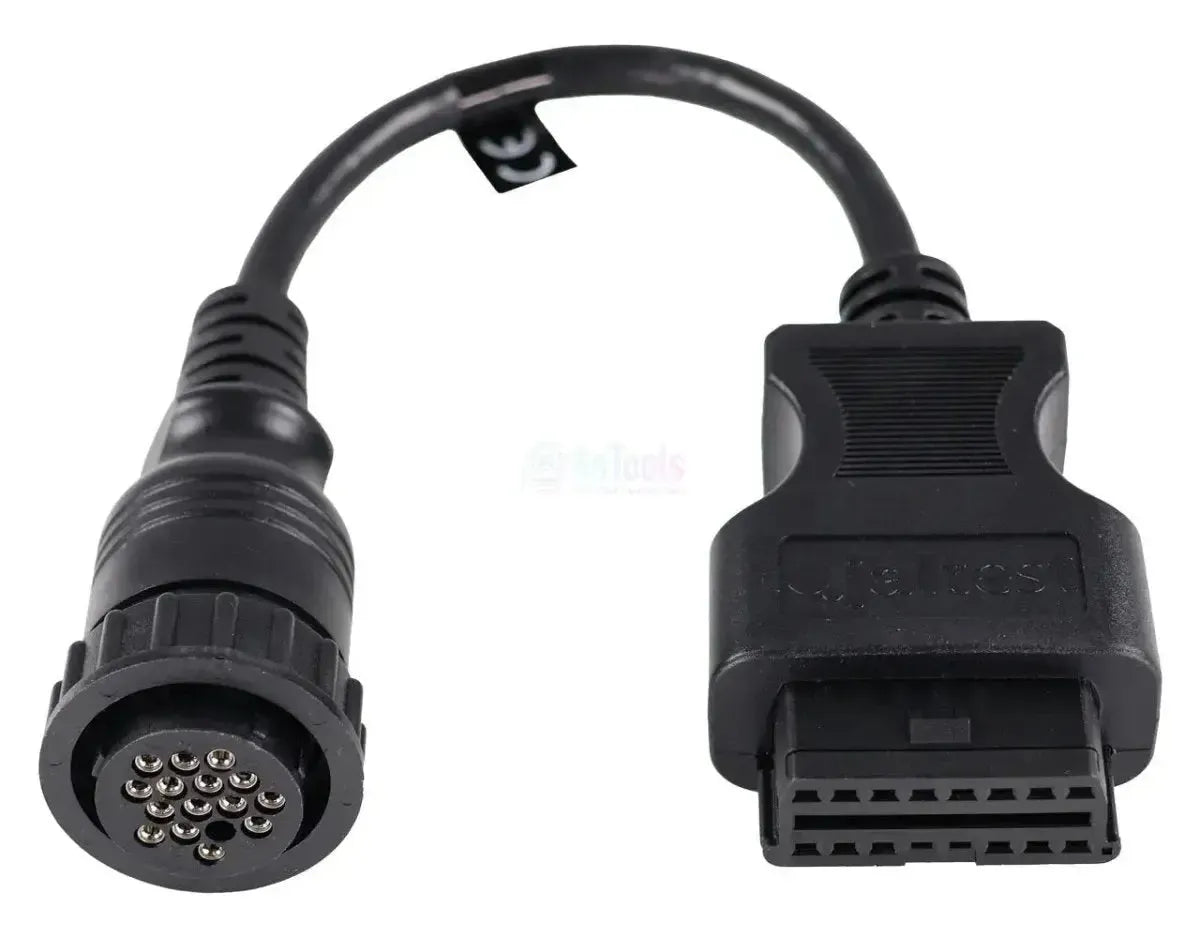

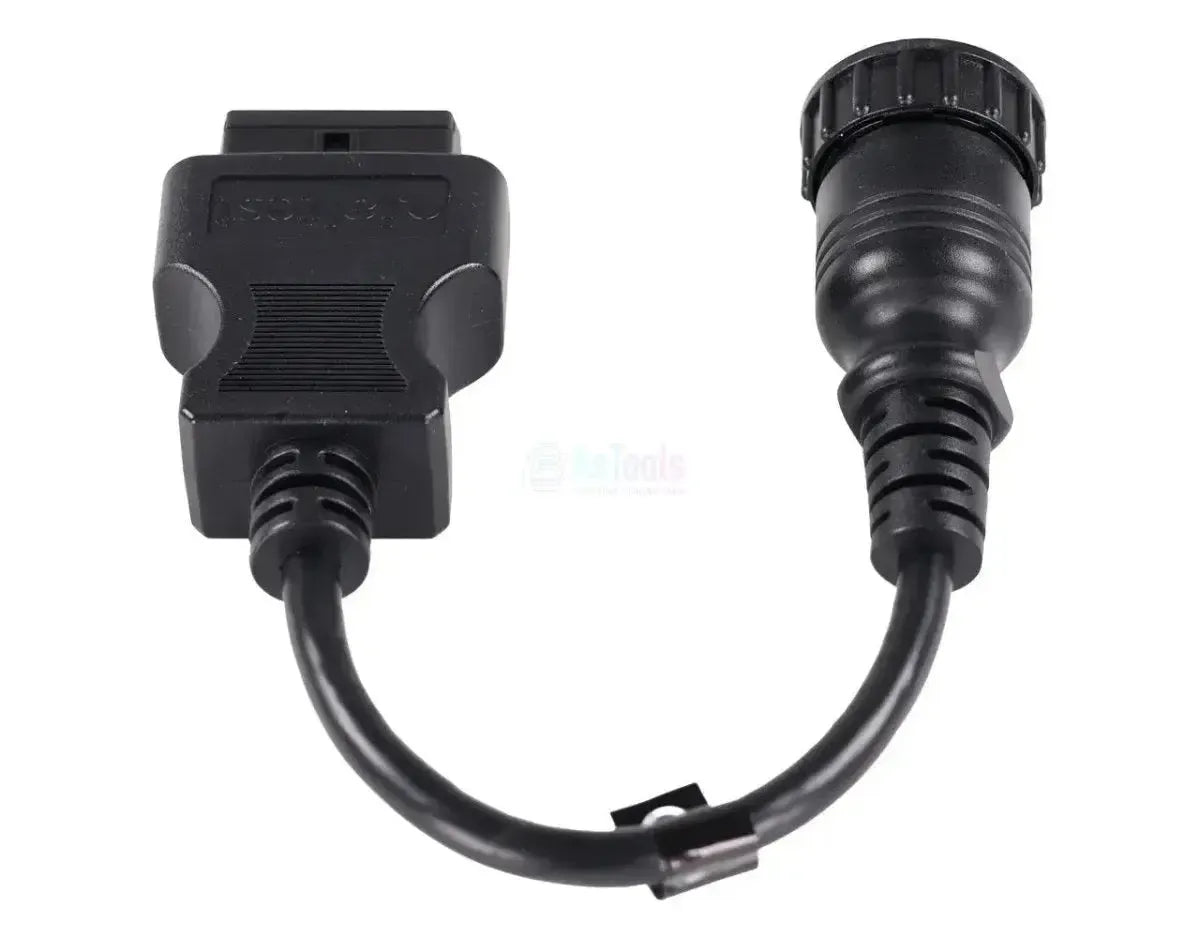

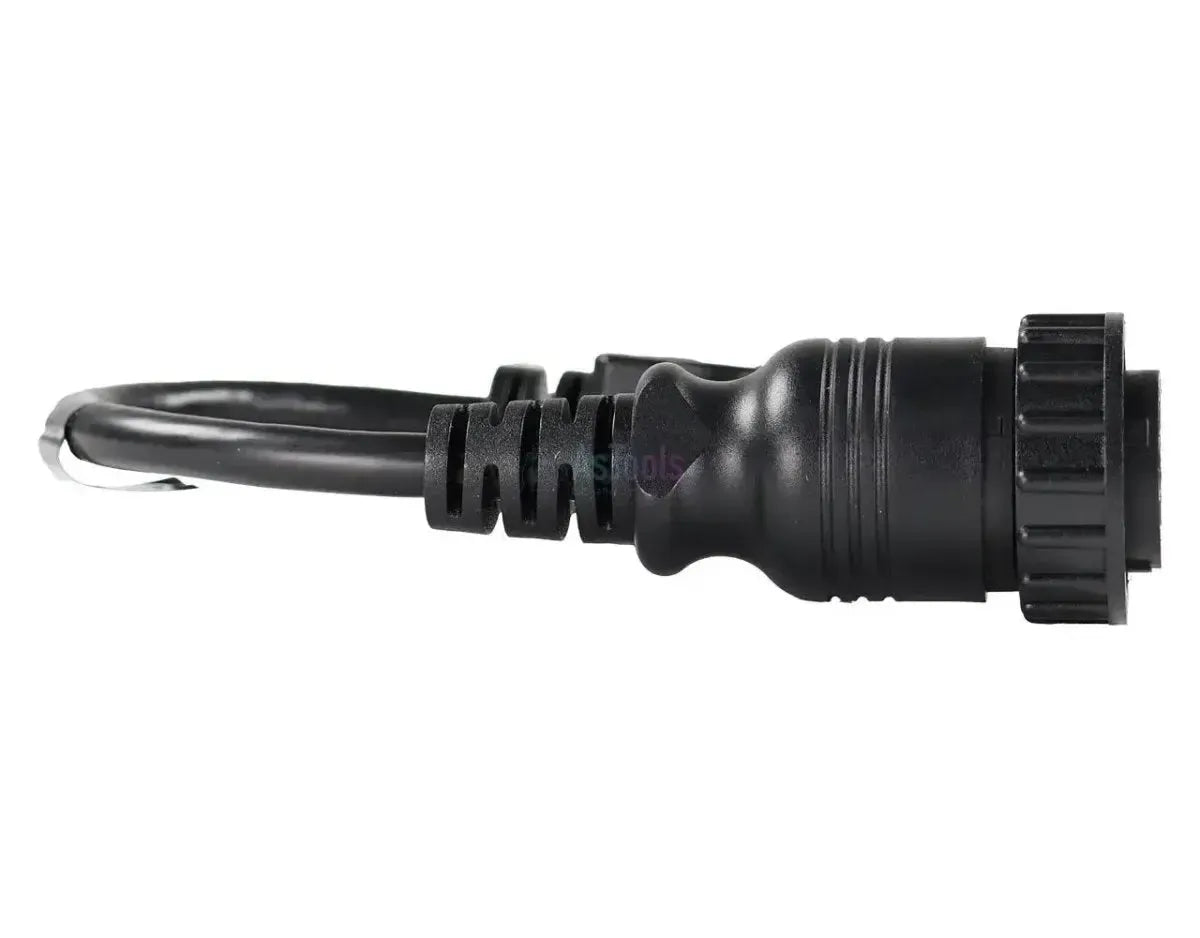

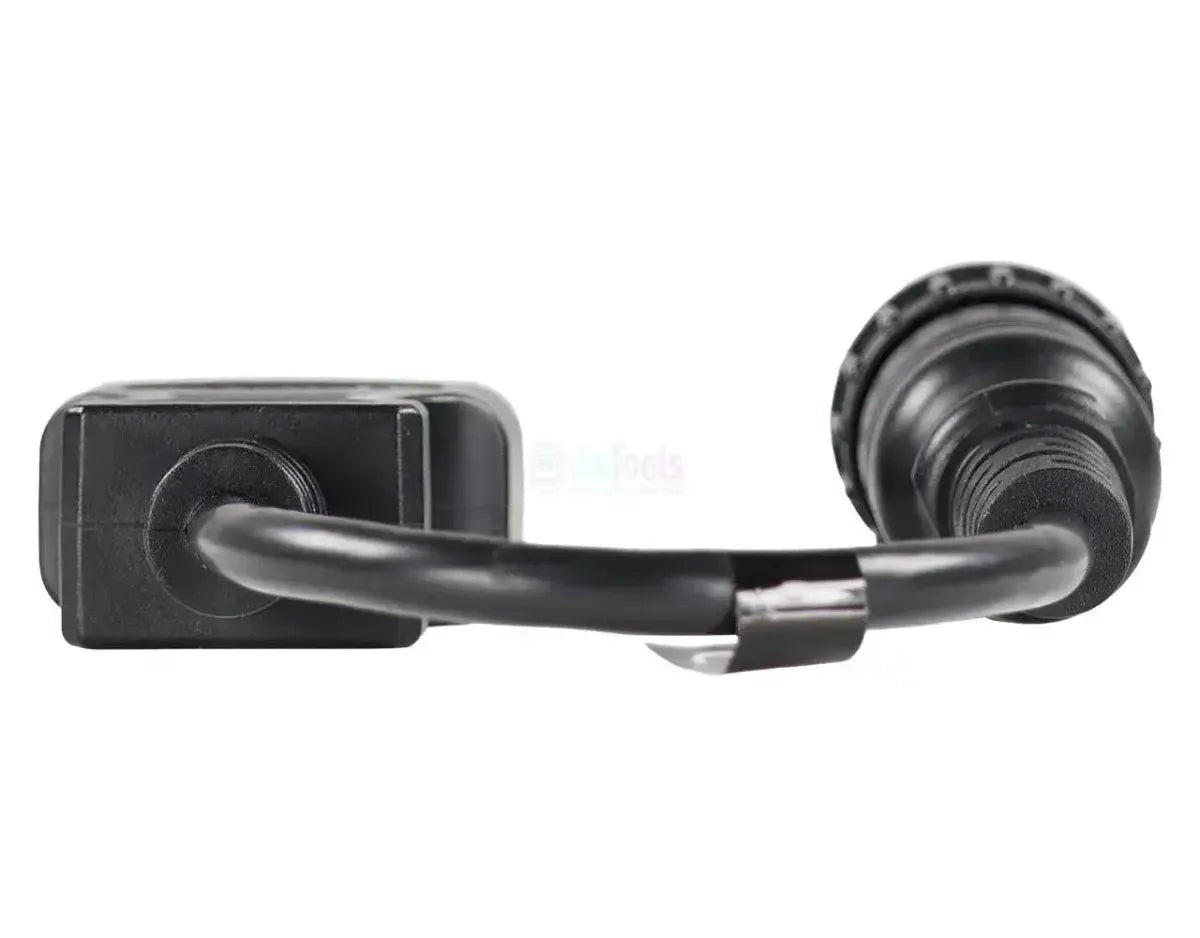

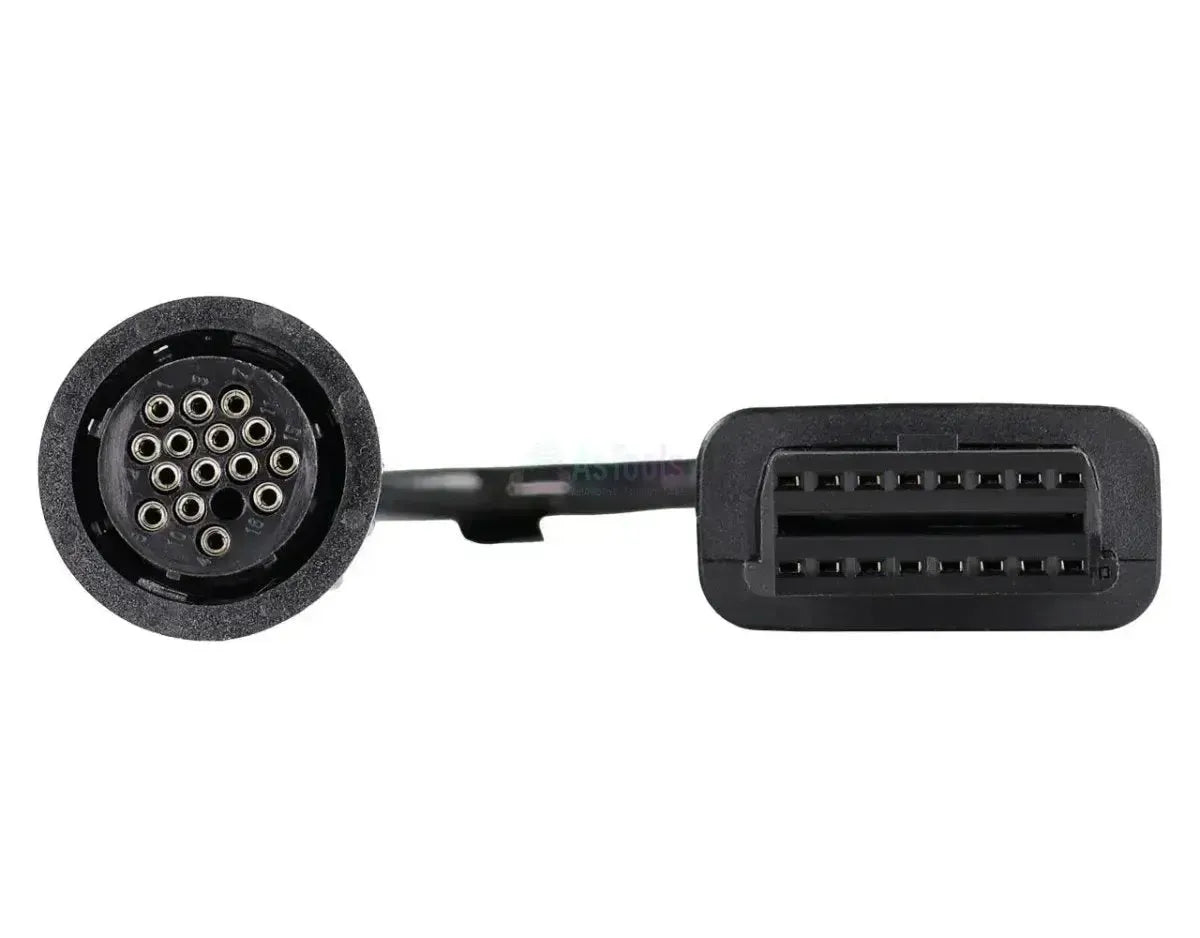

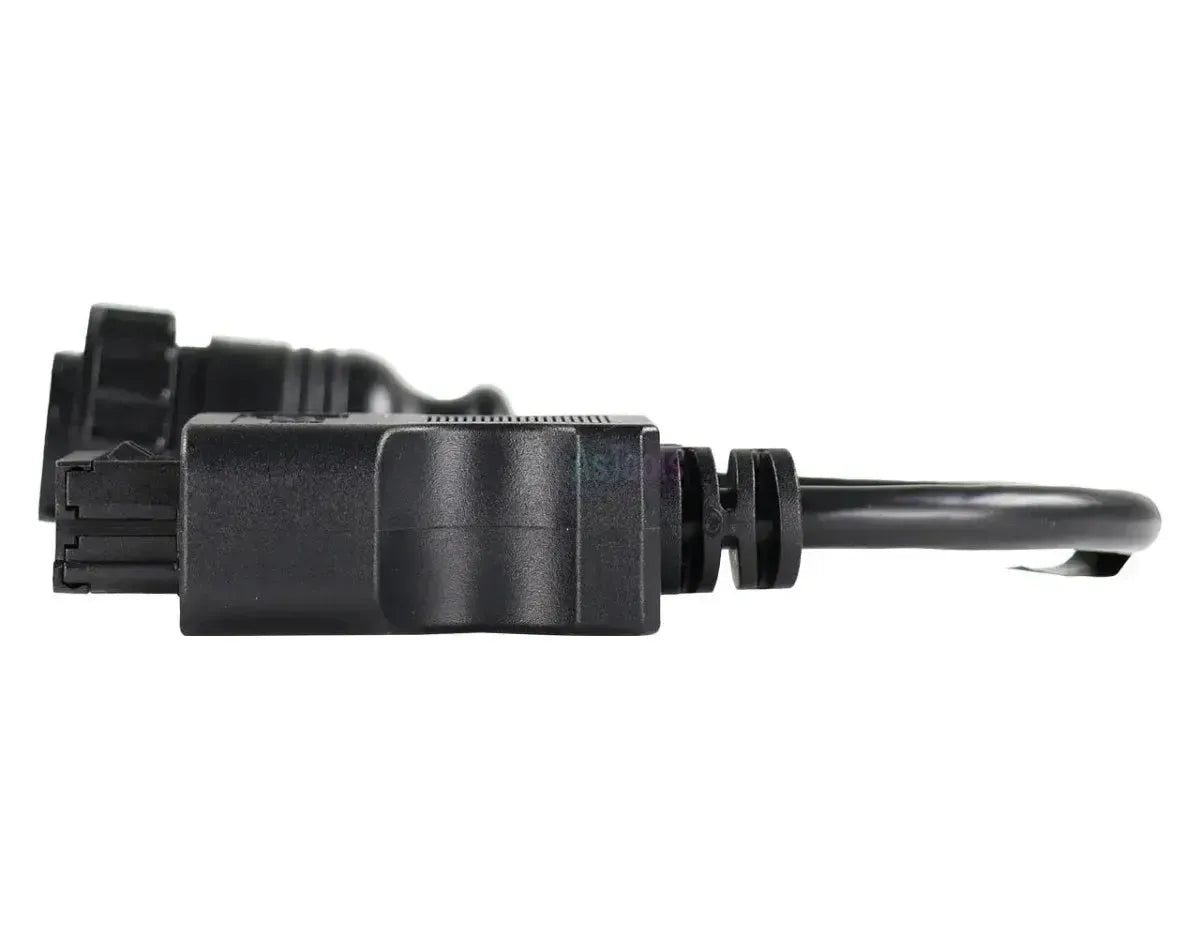

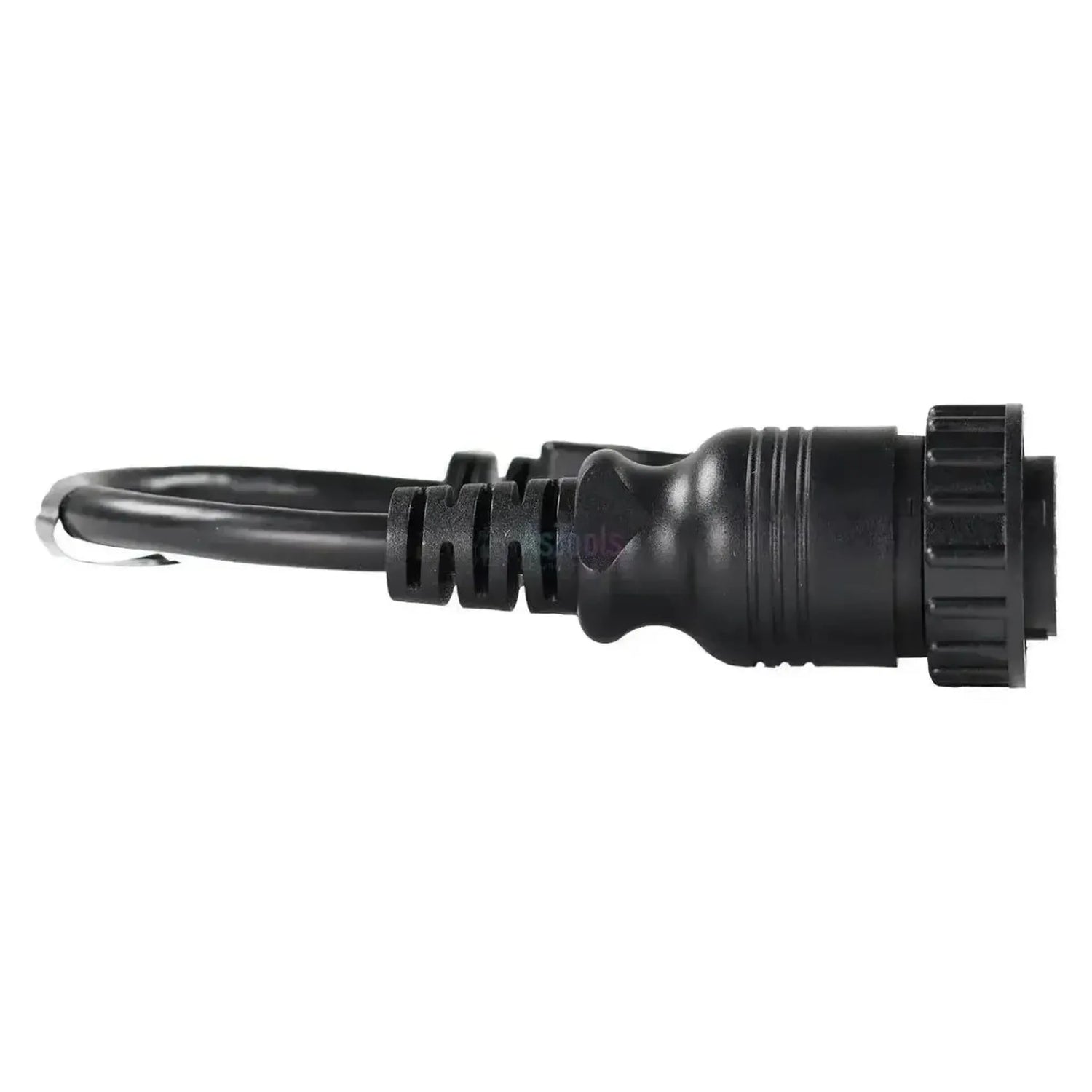

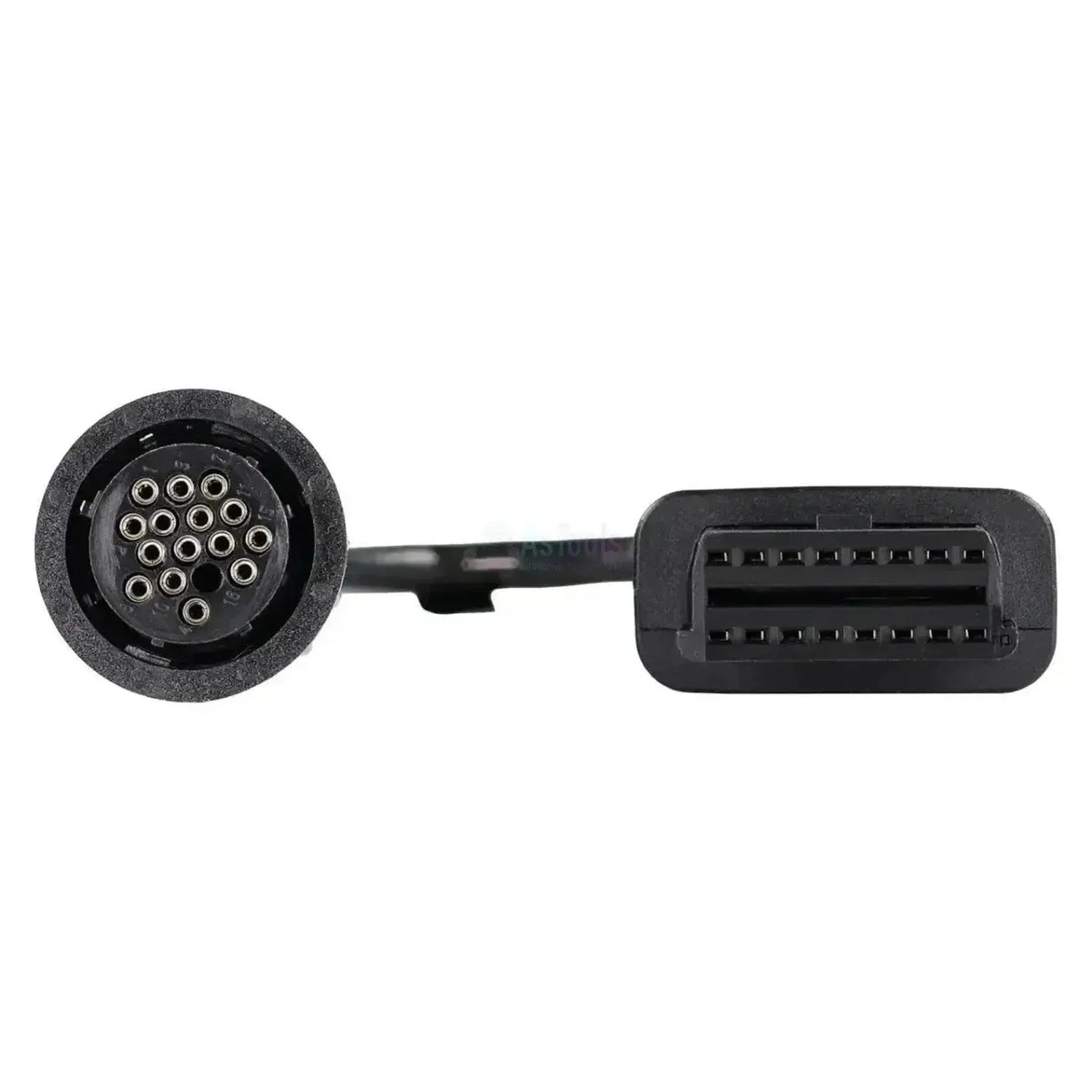

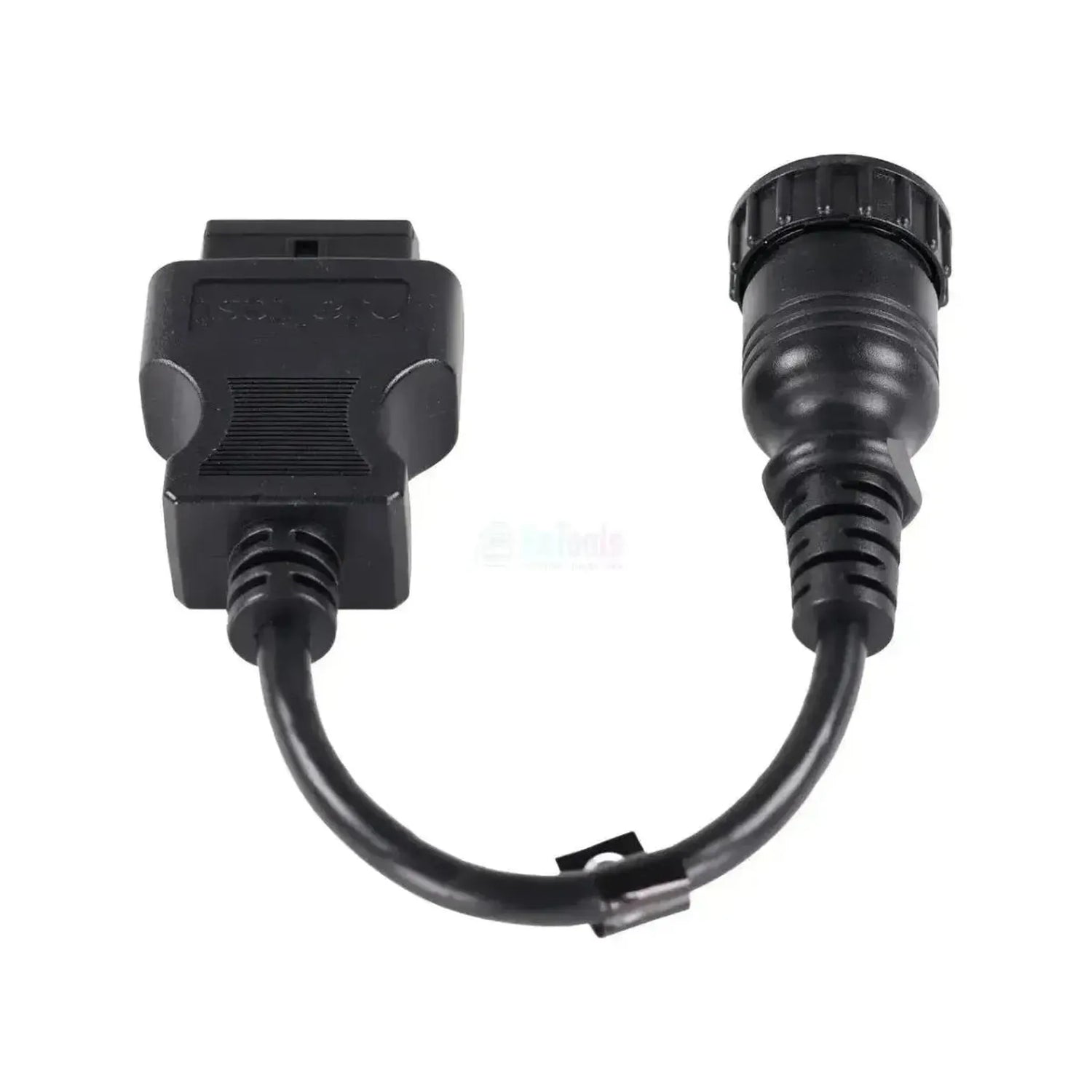

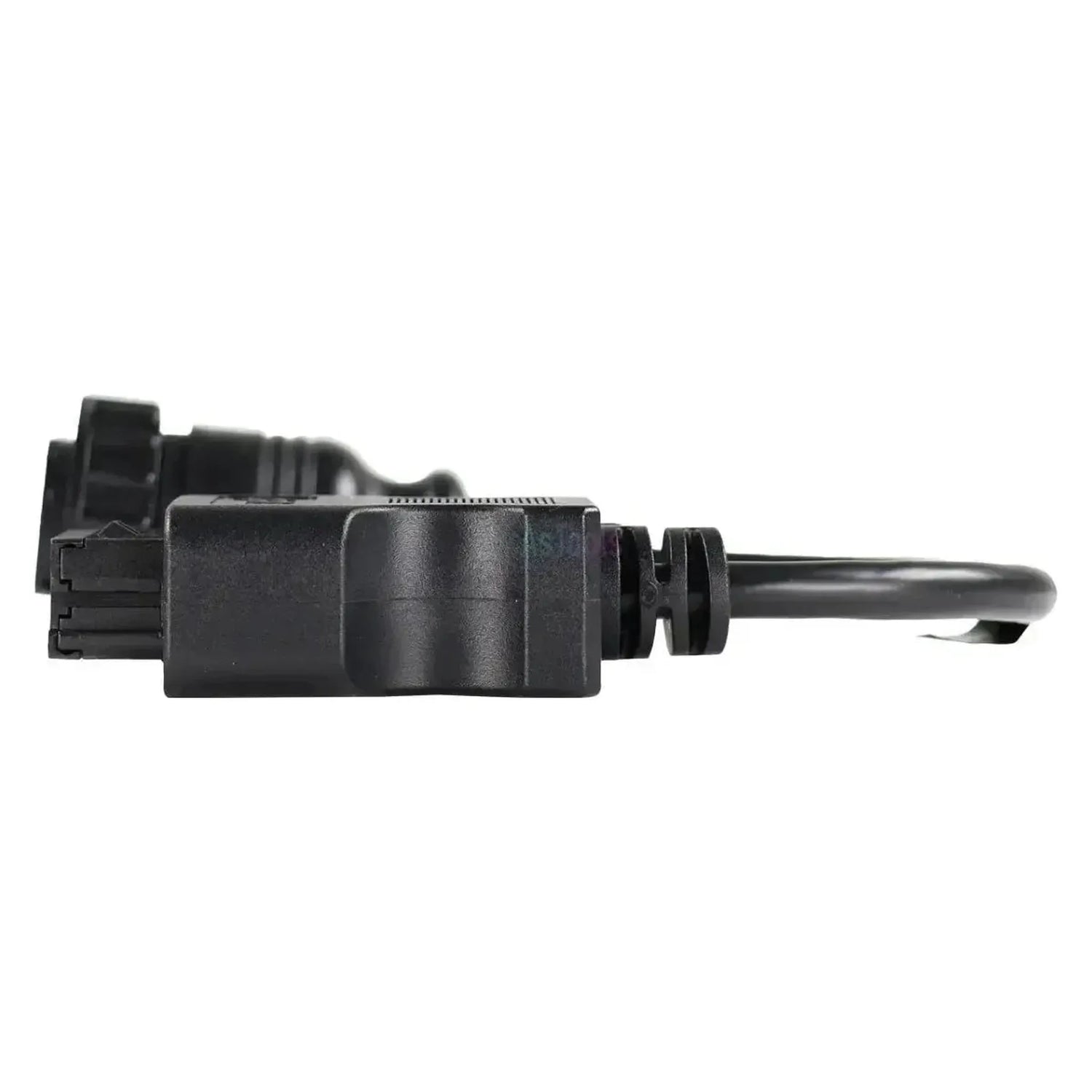

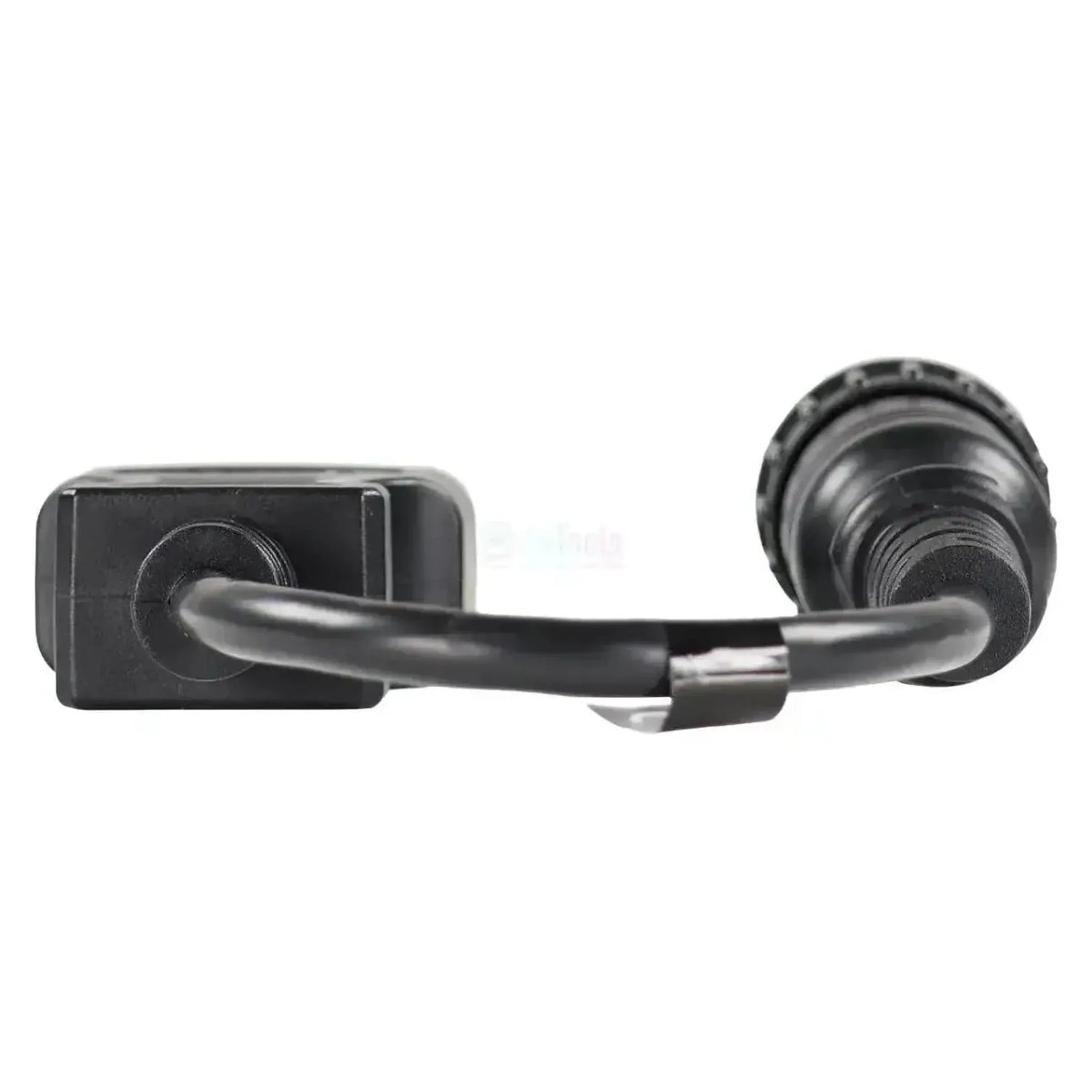

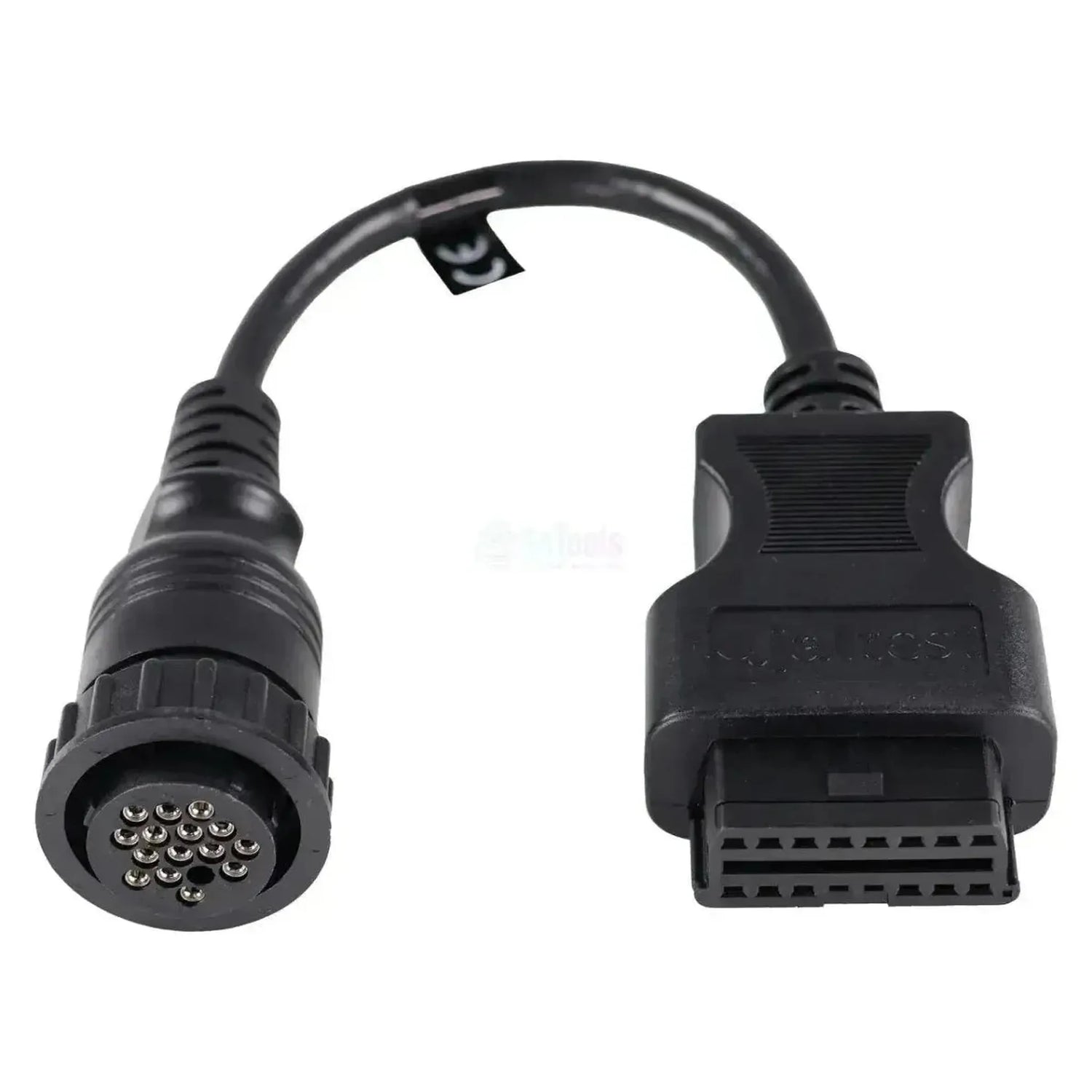

La Jaltest JDC513A relie la prise de diagnostic 16 broches propre aux tracteurs Massey Ferguson à l'entrée OBD2 16 broches de votre câble de diagnostic Jaltest. Côté machine se trouve une fiche ronde noire à seize contacts numérotés et une bague de serrage cannelée ; cette prise a un brochage différent de celui d'une fiche OBD2 standard. Le côté OBD2 est une fiche femelle, et le câble mesure 28 à 30 cm de long.

Le câble ouvre la liaison de diagnostic vers cinq calculateurs moteur, de l'EEM2 avec pompe d'injection à distributeur VP30/VP44 jusqu'à l'ECM 1100D avec injection common rail. Vous accédez en outre à la famille Autotronic pour la boîte, le relevage et la suspension, à la régulation climatique ATC et au tableau de bord DCC2. Le câble fonctionne avec la Jaltest Link V8.1 et V9 et relève de Jaltest AGV.

POINTS FORTS

✔Cinq calculateurs moteur couverts par le même câble : EEM2 - VP30/VP44, EEM3 - EDC 7 UC31 et les séries ECM 1100, 1100C et 1100D.
✔La famille Autotronic complète : Autotronic 3 PowerControl, Autotronic 4 Dyna VT et Autotronic 5 (Dynashift, Dyna 6).
✔Également relevage, suspension et confort : EHRC, Autotronic 5 Lifting et Suspension, Rexroth Valves, la régulation climatique ATC et le tableau de bord DCC2.
✔Une seule connexion pour les séries 6200 à 8400 incluses, sur la Jaltest Link V8.1 comme sur la V9.

POINTS D'ATTENTION

✕Les intervalles d'entretien ne sont disponibles que sur les calculateurs moteur ; pour la boîte, le relevage et la suspension, seuls les codes défaut et les valeurs de mesure sont accessibles.
✕La génération Autotronic présente dans votre tracteur dépend de la transmission. La série 7400 possède par exemple l'Autotronic 4 Dyna VT, la série 6400 l'Autotronic 3 et 5.
✕Uniquement pour la prise Massey Ferguson 16 broches propre à la marque : une fiche ronde à contacts numérotés, et non une fiche OBD2 trapézoïdale plate.
✕Pour les séries 8200 et 8400, aucune année de construction n'est définie ; seule la prise dans la cabine permet de trancher.

Applications et fonctionnalités

Par cette liaison 16 broches, vous accédez aux calculateurs du tracteur avec le logiciel Jaltest. Les calculateurs présents varient selon la série, le moteur et la transmission ; la liste ci-dessous provient de la couverture Massey Ferguson de Jaltest AGV.

Calculateurs accessibles

  • EEM2 - VP30/VP44 : Moteur, pompe d'injection à distributeur.
  • EEM3 - EDC 7 UC31 : Moteur, common rail.
  • ECM 1100, 1100C, 1100D : Moteur, base Perkins.
  • Autotronic 3 : Boîte, PowerControl.
  • Autotronic 4 : Boîte, Dyna VT.
  • Autotronic 5 : Boîte, Dynashift et Dyna 6.
  • EHRC, Lifting, Rexroth : Relevage et distributeurs.
  • Autotronic 5 Suspension : Suspension de l'essieu avant.
  • ATC : Régulation climatique.
  • DCC2 : Tableau de bord.

Ce que vous pouvez faire

  • Codes défaut : Lecture et effacement par calculateur.
  • Valeurs de mesure : Valeurs des capteurs avec seuils d'alarme.
  • Entretien : Intervalles pour EEM2 et EEM3.
  • Rapport d'entretien : Pour la gestion d'atelier.

Mode d'emploi

  1. Contrôler la fiche : Repérez la prise ronde 16 broches dans la cabine.
  2. Raccordement : Fixez le JDC513A avec la bague de serrage.
  3. Relier la Link : Raccordez le côté OBD2 à la Jaltest Link.
  4. Contact mis : Mettez le contact sans démarrer le moteur.
  5. Lecture : Sélectionnez Massey Ferguson et la série dans Jaltest AGV.

Véhicules et applications compatibles

C'est la fiche qui est déterminante, pas le modèle. Ce câble convient à tout tracteur Massey Ferguson doté de la prise de diagnostic 16 broches propre à la marque. Ci-dessous figurent les séries couvertes par Jaltest AGV, avec les années de construction lorsqu'elles sont renseignées.

Massey Ferguson :

  • Série 6200 : 1999 - 2003
  • Série 6400 : 2003 - 2013
  • Série 7400 : 2004 - 2012
  • Série 5400 : 2004 - 2013
  • Série 4400 : 2004 - 2011
  • Série 4200 : 1997 - 2001
  • Série 3400 : 2005 - 2010
  • Séries 8200 et 8400 : Années de construction non définies.
💡
Bon à savoir : La prise Massey Ferguson 16 broches se trouve dans la cabine et a un brochage différent de celui d'une fiche OBD2 standard. Il s'agit d'une prise ronde à seize contacts numérotés et d'une bague de serrage. Vérifiez cela sur la machine elle-même avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC513A) | Massey Ferguson 16 broches OBD – Câble adaptateur 16 broches OBD2 | Véhicule agricole

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • AGV agriculture
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Véhicule agricole

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 16 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Oui
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Oui

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles AGV
Numéro de référence
JDC513A
Requis pour l'utilisation
Jaltest Link V8.1 ou V9, Jaltest AGV

Autres caractéristiques

Application
Massey Ferguson (connecteur 16 broches)
Calculateurs
EEM2, EEM3 et ECM 1100/1100C/1100D (moteur), Autotronic 3, 4 et 5 (transmission), EHRC, Autotronic 5 Lifting et Rexroth Valves (hydraulique), Autotronic 5 Suspension (suspension), ATC (climatisation) et DCC2 (tableau de bord)
Fait partie du kit de câbles
Kit de câbles AGV (70002003)
