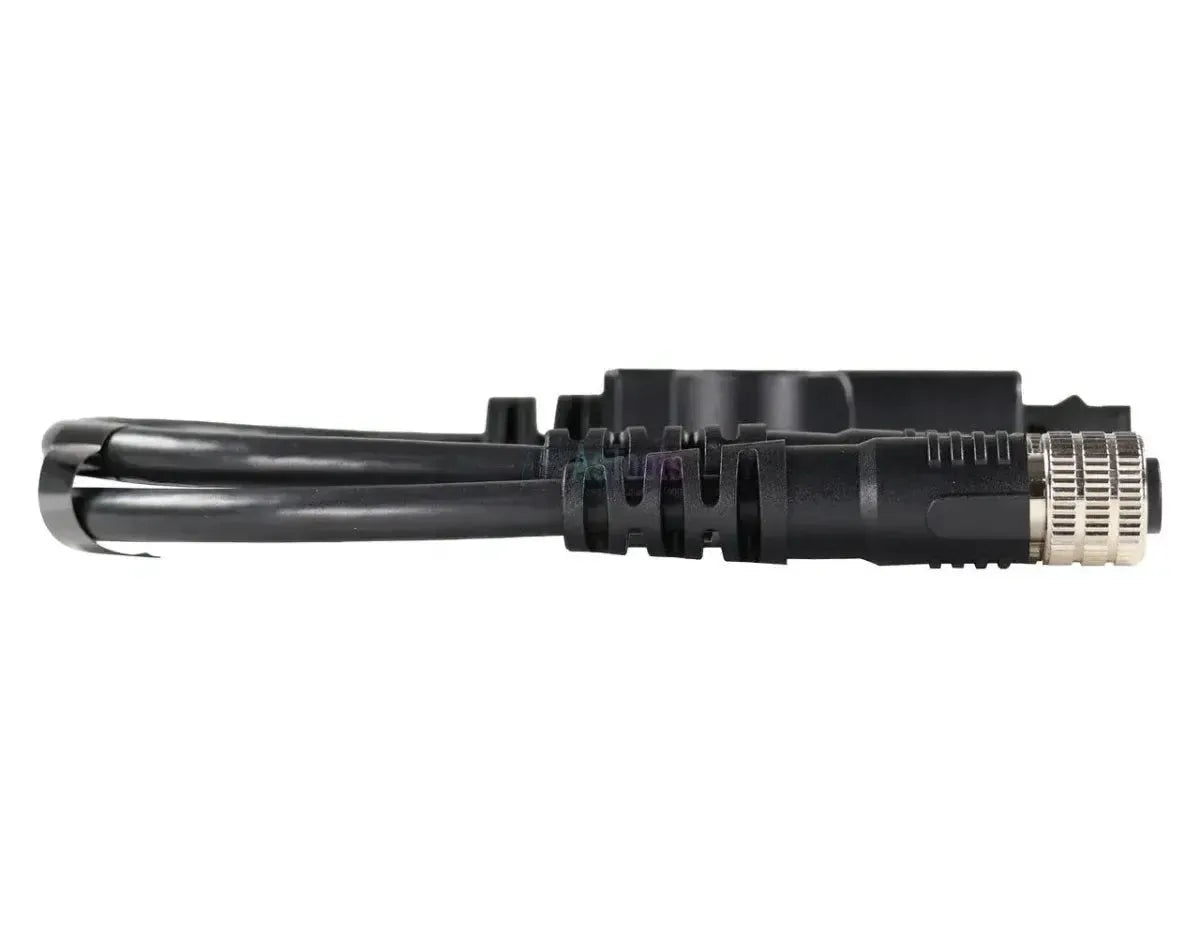

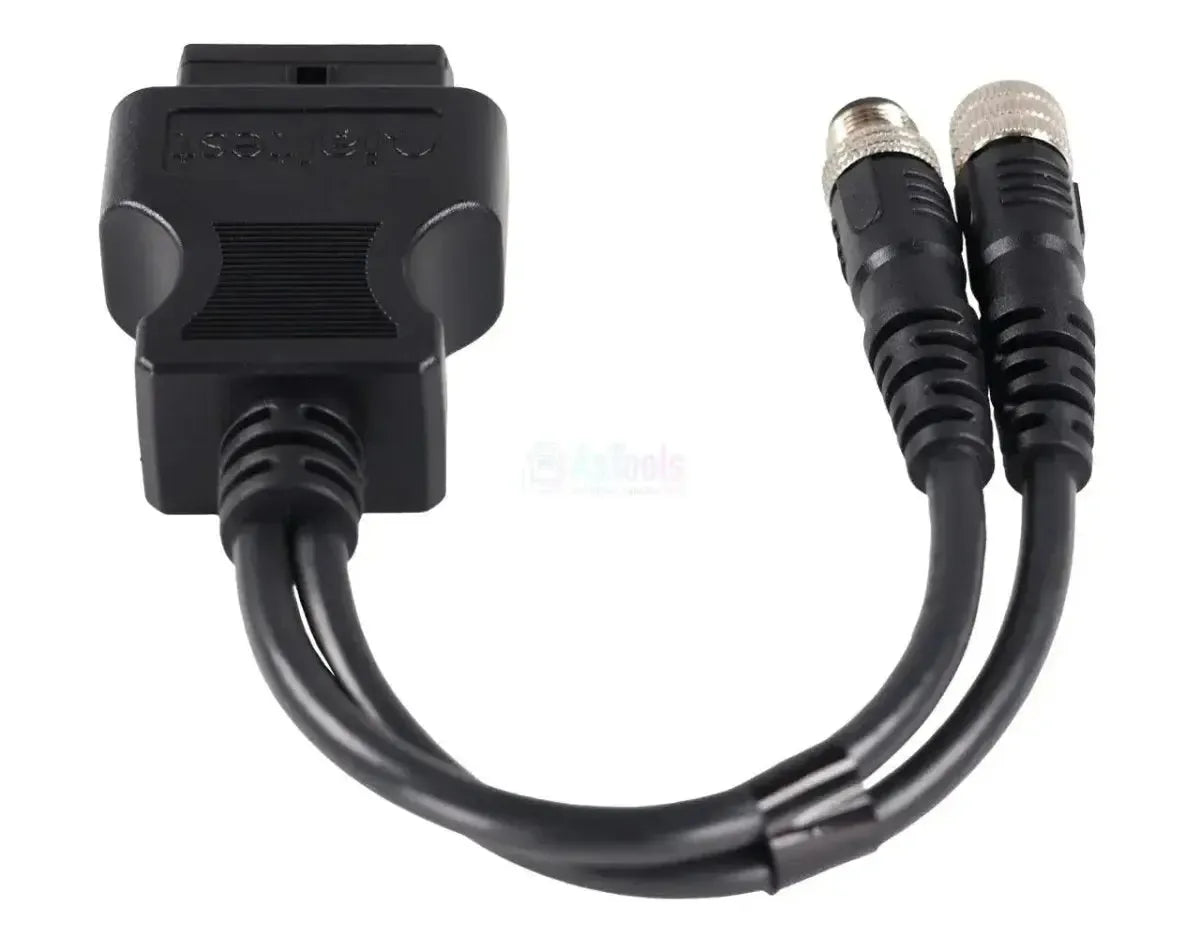

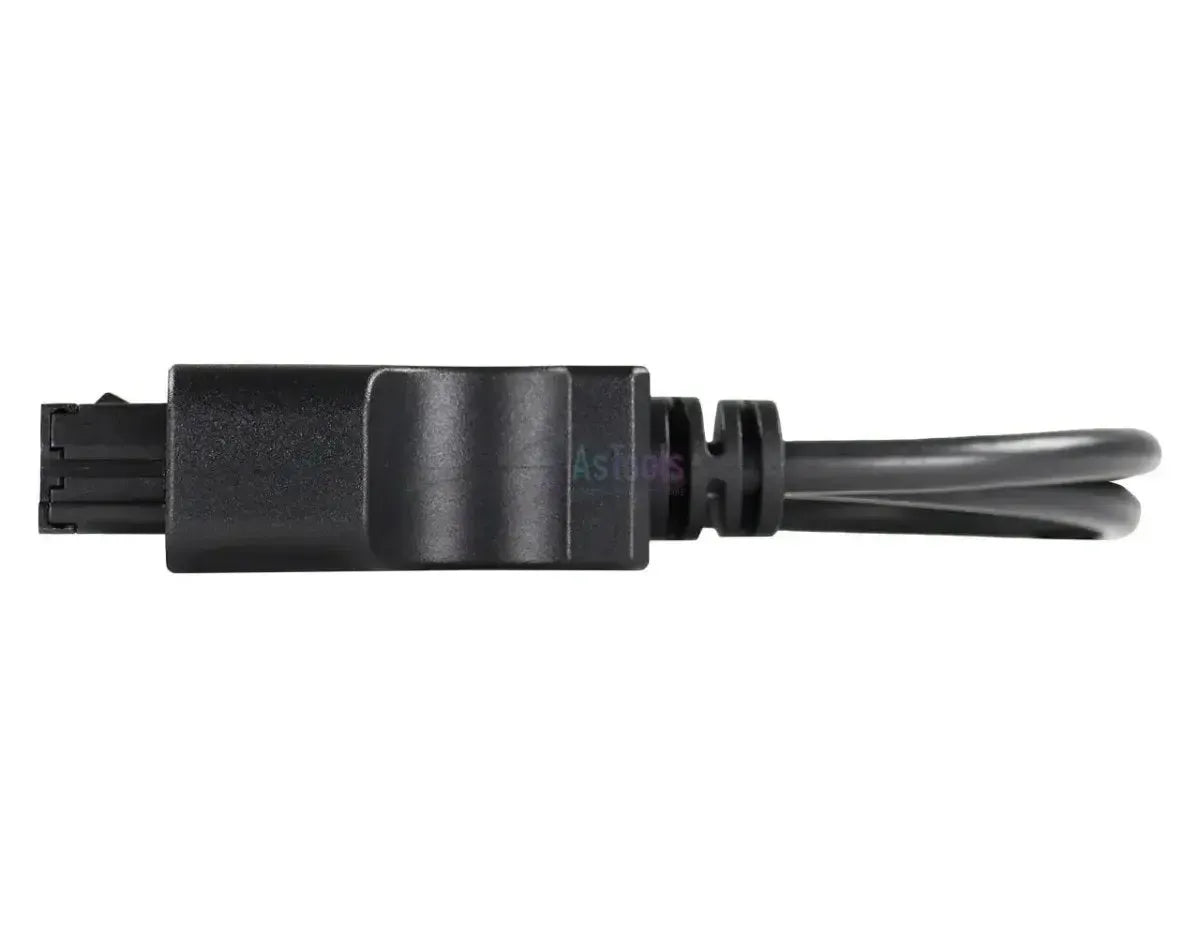

Le câble adaptateur Jaltest JDC555A est conçu pour les chariots élévateurs Still équipés de la double prise de diagnostic 4+4 broches. Côté machine, le câble se termine par deux branches de quatre broches chacune, tandis que côté interface, il se connecte à la prise OBD2 16 broches de votre câble de diagnostic Jaltest. En effet, le côté moteur et le côté chariot d'un Still disposent de connecteurs séparés sous le capot ; ce câble réunit les deux sur une seule entrée, sur une longueur de 28 à 30 cm.
La première branche gère le côté moteur: sur les chariots diesel et GPL, les boîtiers de commande EDC 15 VM, EDC 16 U31 et EDC 17 CP20 ainsi que les plus récents EMR4 - EDC 17 CV52/CV54, et sur les versions gaz, le GCP. L'autre branche se connecte à l'électronique du chariot: l'ordinateur de machine MCU de la série électrique RX 60 et la régulation hydraulique VR, dont Jaltest ne lit que les valeurs de mesure et les données ECU. Le câble fonctionne avec Jaltest Link V8.1 et V9 et relève du module Jaltest MHE.
AVANTAGES
POINTS IMPORTANTS
Applications et fonctionnalités
\nVia ce double connexion vous contactez avec le Logiciel Jaltest à la fois le régulation moteur de l'électronique du chariot élévateur du chariot élévateur. Les systèmes présents dépendent de la série et du type de motorisation: diesel, GPL ou électrique. Les unités ci-dessous sont couvertes par la couverture MHE de Jaltest.
Unités de commande accessibles
- EMR4 - EDC 17 CV52 et EMR4 - EDC 17 CV54, gestion moteur diesel avec injection common-rail: Les gestions moteur des nouvelles séries RX 70, avec actions supplémentaires.
- EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) et EDC 17 CP20 (CPY), gestion moteur diesel: Les gestions moteur de la série R 70.
- GCP, unité de commande moteur: La gestion moteur des versions gaz et GPL.
- MCU, ordinateur de machine: L'ordinateur central de machine des séries électriques RX 60.
- VR, système hydraulique: La gestion hydraulique ; Jaltest lit les valeurs de mesure et les données ECU, pas les codes de défaut.
Ce que vous pouvez faire
- Lire et effacer les codes de défaut: Consulter la mémoire de défaut de l'unité de commande, avec description du dysfonctionnement détecté.
- Consulter les valeurs de mesure: Les valeurs actuelles des capteurs connectés à l'unité de commande, en chiffres et en graphique.
- Consulter les données d'entretien: Pour les gestions moteur et l'ordinateur de machine MCU, à l'exception de l'EDC 15 VM.
- Effectuer des actions supplémentaires: Les procédures additionnelles pour les gestions moteur EMR4 des nouvelles séries RX 70.
Véhicules et applications compatibles
C'est le connecteur qui compte, pas le modèle. Ce câble s'adapte à tout chariot élévateur Still équipé du connecteur de diagnostic double 4+4-pins sous le capot. Jaltest couvre les séries ci-dessous dans la couverture MHE ; pour le matériel de manutention interne, il n'existe pas d'obligation OBD, donc la configuration avec deux connecteurs séparés s'applique également à séries plus récentes encore pour.
Still :
- Série R 70 : Chariot élévateur diesel et GPL (env. 1996 - 2007).
- Série RX 20 : Chariot élévateur électrique (env. 2005 - 2017).
- Série RX 60 : Chariot élévateur électrique (env. 2005 - 2019).
- Série RX 70 : Chariot élévateur diesel et GPL (env. 2009 - aujourd'hui).
Contenu de l'emballage
- 1x Jaltest (JDC555A) | Still 4+4-pins OBD - 16-pins OBD2 Câble adaptateur | Chariots élévateurs et équipements de levage
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | Jaltest (Cojali) |
| Numéro de référence | JDC555A |
| Type | Câble adaptateur |
| Application | Chariots élévateurs Still diesel, GPL et électriques |
| Longueur | 28-30 cm |
| Interface | Jaltest Link V8.1 et V9 |
| Connecteur côté machine | 4+4-pins OBD (deux branches) |
| Connexion côté interface | OBD2 16 broches |
| Unités de commande | EMR4 - EDC 17 CV52 et CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA et CPY), GCP, MCU, VR |
| Segment | Équipements de manutention et de levage |
| Module Jaltest | Jaltest MHE (équipements de transport et de levage internes) |
| Fait partie du kit de câbles | Kit de câbles MHE pour chariots élévateurs (70002022) |
