Jaltest  |  SKU : MDC06

Jaltest (MDC06) | Câble adaptateur Wabco 10 broches EBS - 16 broches OBD2 | Véhicule utilitaire

€127,95 TTC
€105,74 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

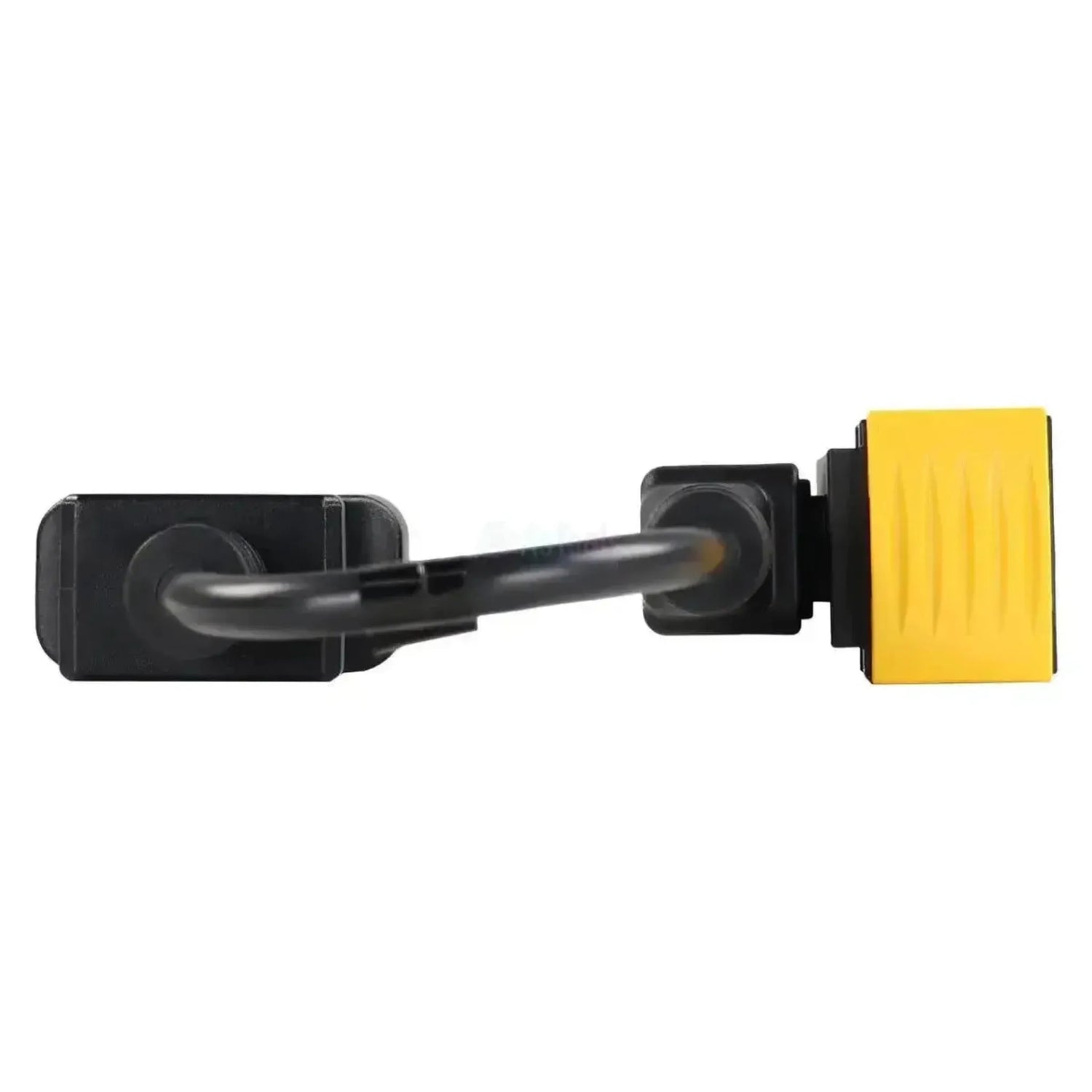

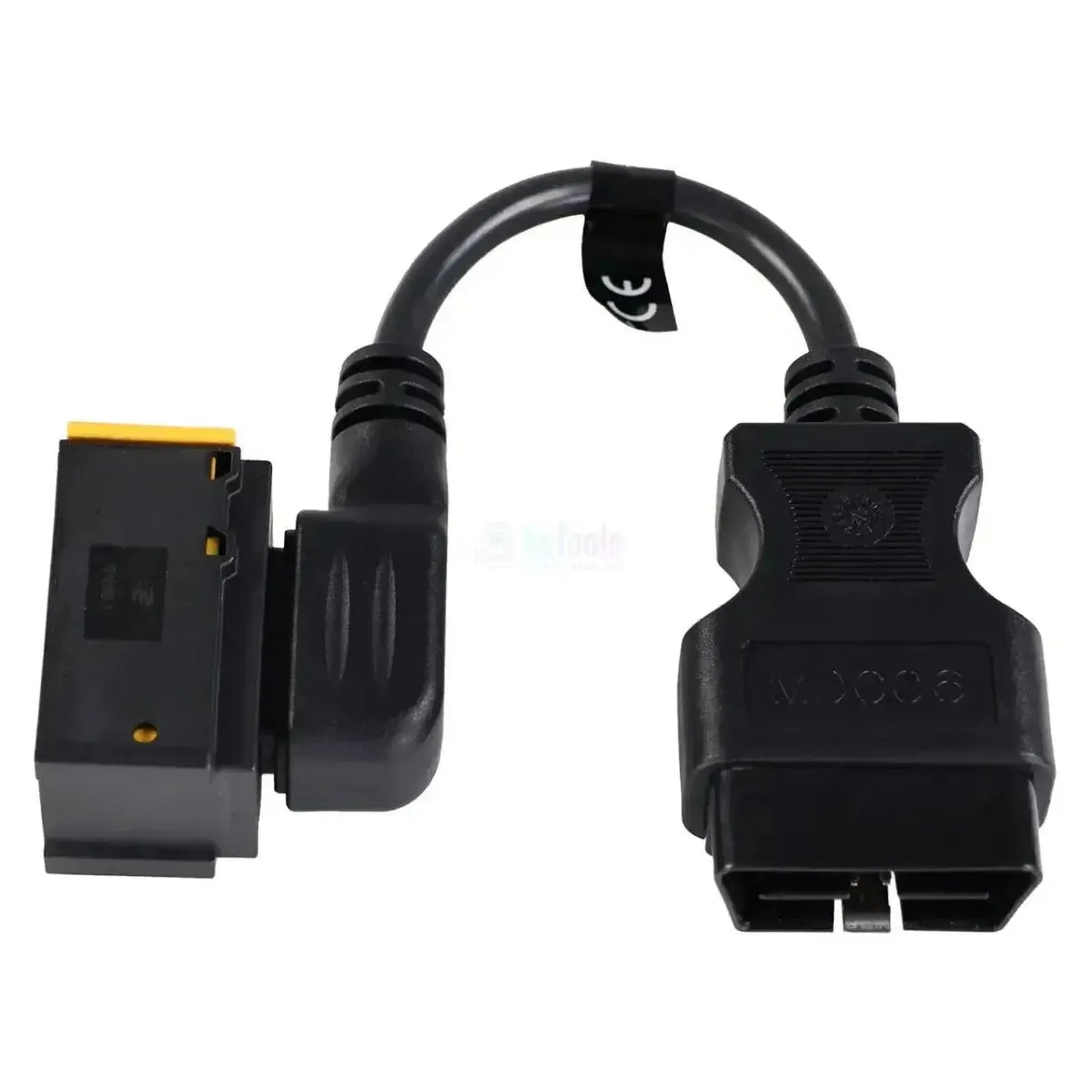

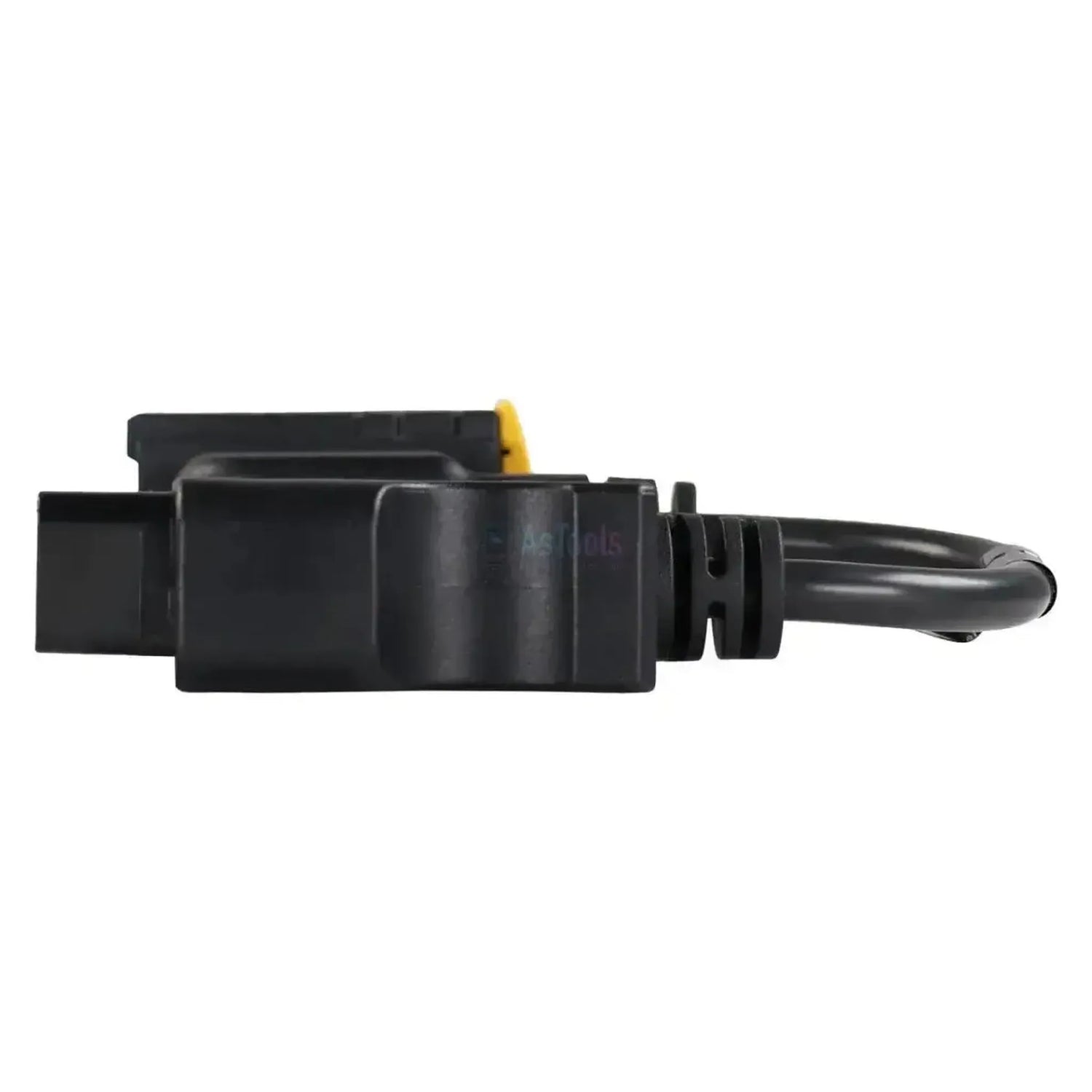

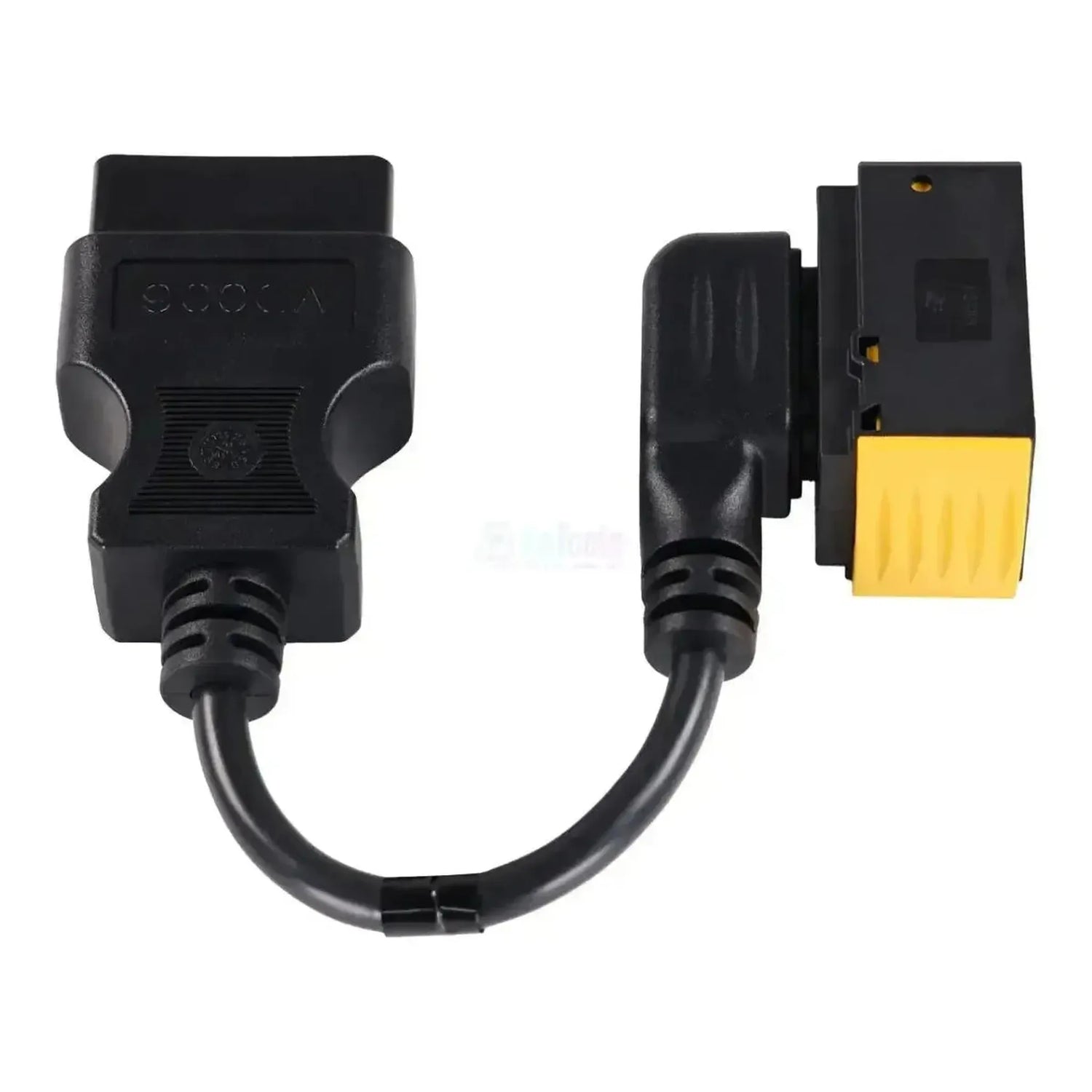

De Jaltest MDC06 is de testkabel tussen de 10-polige connector (2x5) met gele vergrendeling van een Wabco-modulator van de derde generatie en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de modulator aan, niet op de diagnoseaansluiting van het voertuig.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de Wabco-modulatoren van de derde generatie, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕Past uitsluitend op de derde generatie; voor de eerste en tweede is dat MDC07, voor de vierde MDC08 en voor de derde met redundantieventiel MDC09.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-modulator: Wabco, derde generatie.
  • Aansluiting: 10 pinnen (2x5), gele beugel.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is de generatie van de modulator, niet het merk van het voertuig. De MDC06 past op Wabco-modulatoren van de derde generatie met de 10-polige aansluiting.

Wabco:

  • EBS-modulator, derde generatie: 10-polige connector (2x5) met gele vergrendeling.

Andere generaties:

  • MDC07: Eerste en tweede generatie.
  • MDC08: Vierde generatie.
  • MDC09: Derde generatie met redundantieventiel.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡

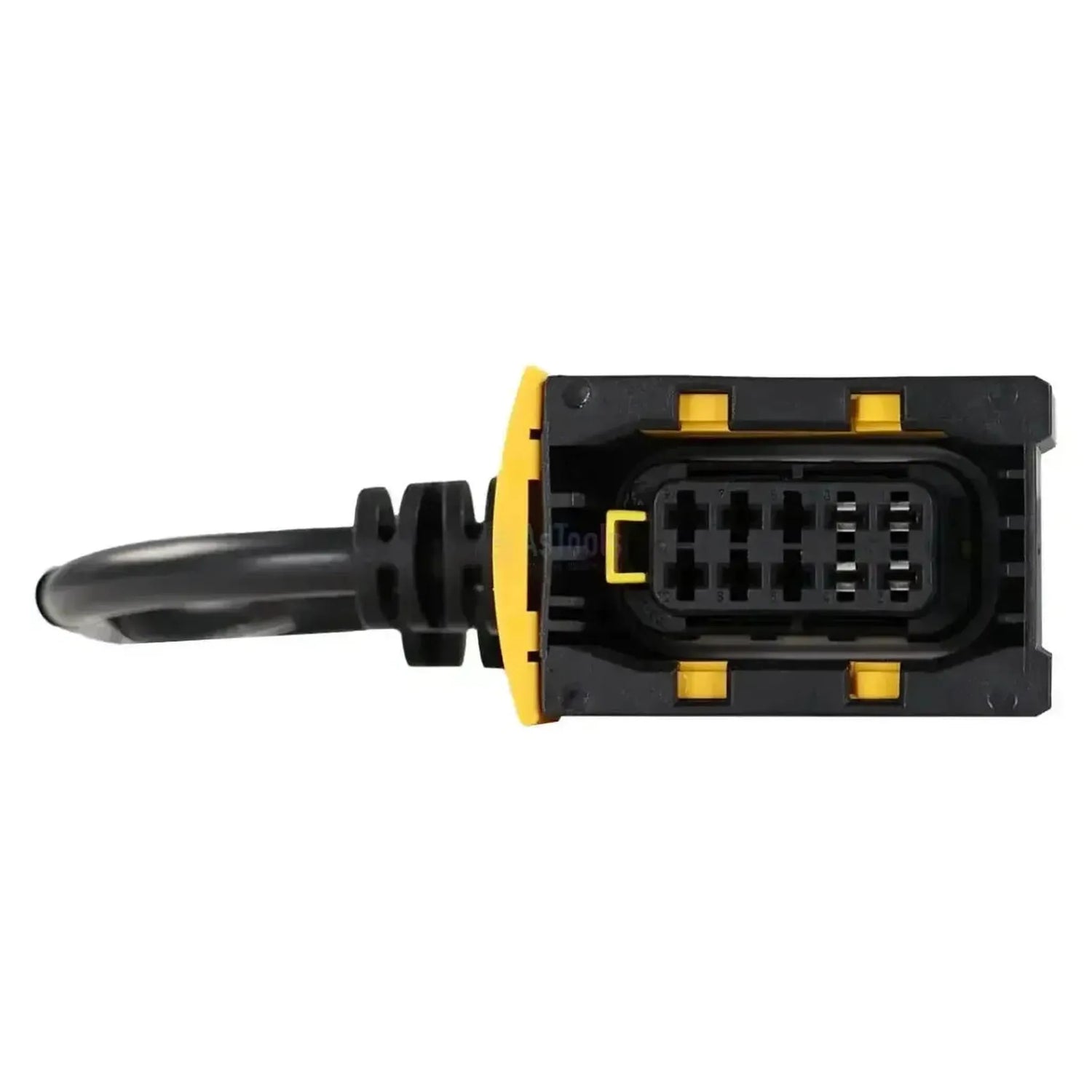

Goed om te weten: De aansluiting op de modulator is een zwarte rechthoekige connector met tien pinnen in twee rijen van vijf en een gele vergrendelbeugel. Heeft de modulator een redundantieventiel, dan is de MDC09 de juiste uitvoering.

Verpakkingsinhoud

  • 1x Jaltest (MDC06) | Wabco 10-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Caractéristiques techniques

Général

Le fabricant du câble ou du kit. Vous savez ainsi qu'il convient à votre équipement Jaltest.Marque
Jaltest (Cojali)
Le type d'article : câble de test pour un composant, adaptateur, câble d'interface ou kit complet.Type d'article
Câble de test
La version de Jaltest Link avec laquelle le câble fonctionne. Choisissez la version dont vous disposez à l'atelier.Compatible avec Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Connexions

Le connecteur qui relie le câble à Jaltest ETM ou Link. Il doit correspondre à votre appareil.Connecteur côté interface

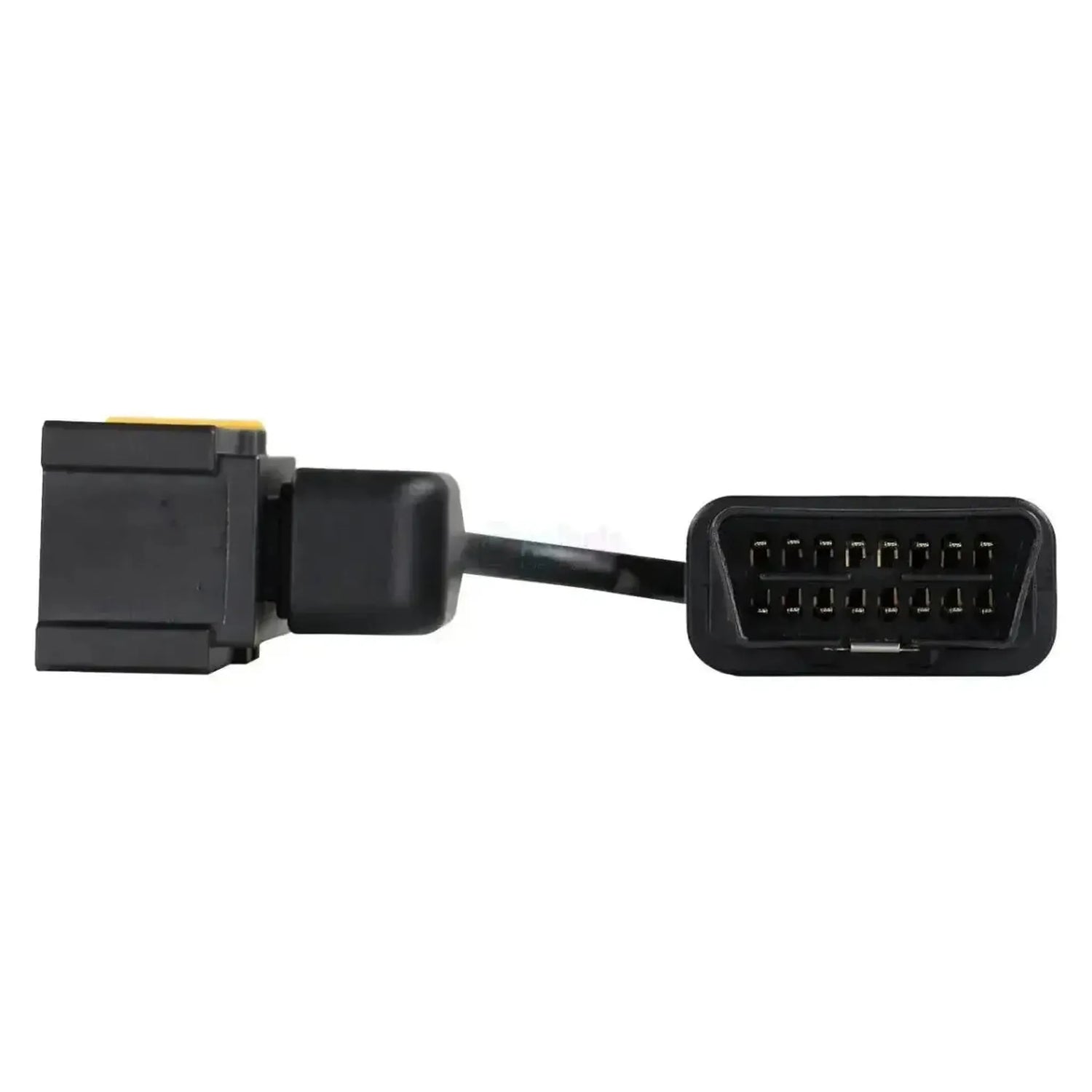

OBD2 à 16 broches
Le connecteur qui se branche sur le composant ou le modulateur. Il détermine sur quel composant vous pouvez brancher le câble.Connecteur côté composant
Connecteur à 10 broches (2x5) avec verrouillage jaune

Fonctions de test

L'ETM remplace le calculateur. Vous voyez ainsi si le composant est défectueux ou si la panne se situe ailleurs.Test du composant hors véhicule
Un contrôle final confirmant le bon fonctionnement du composant, par exemple après une réparation.Test de fin de ligne (EOL)

Licence

La licence Jaltest nécessaire pour utiliser l'ETM avec ce câble. Sans la licence adéquate, il ne fonctionne pas.Licence logicielle requise
  • CV
  • Modular
Indique si ce câble est déjà inclus dans le kit ETM. Sinon, vous l'achetez séparément en complément.Inclus dans le kit ETM

Dimensions

La longueur du câble. Un câble plus long offre plus de liberté pour accéder au composant.Longueur du câble
24 à 26 cm
Numéro de référence
MDC06

Autres caractéristiques

Toepassing
Wabco-modulatoren van de derde generatie
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Jaltest-module
Jaltest ETM, naast Jaltest CV of Modular
Uitvoering met redundantieventiel
MDC09
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor één jaar)
