Jaltest  |  SKU : MDC11

Jaltest (MDC11) | Knorr-Bremse 3 broches BWS – 16 broches OBD2 Câble adaptateur | Véhicule utilitaire

Prix habituel
€127,95 TTC
€105,74 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

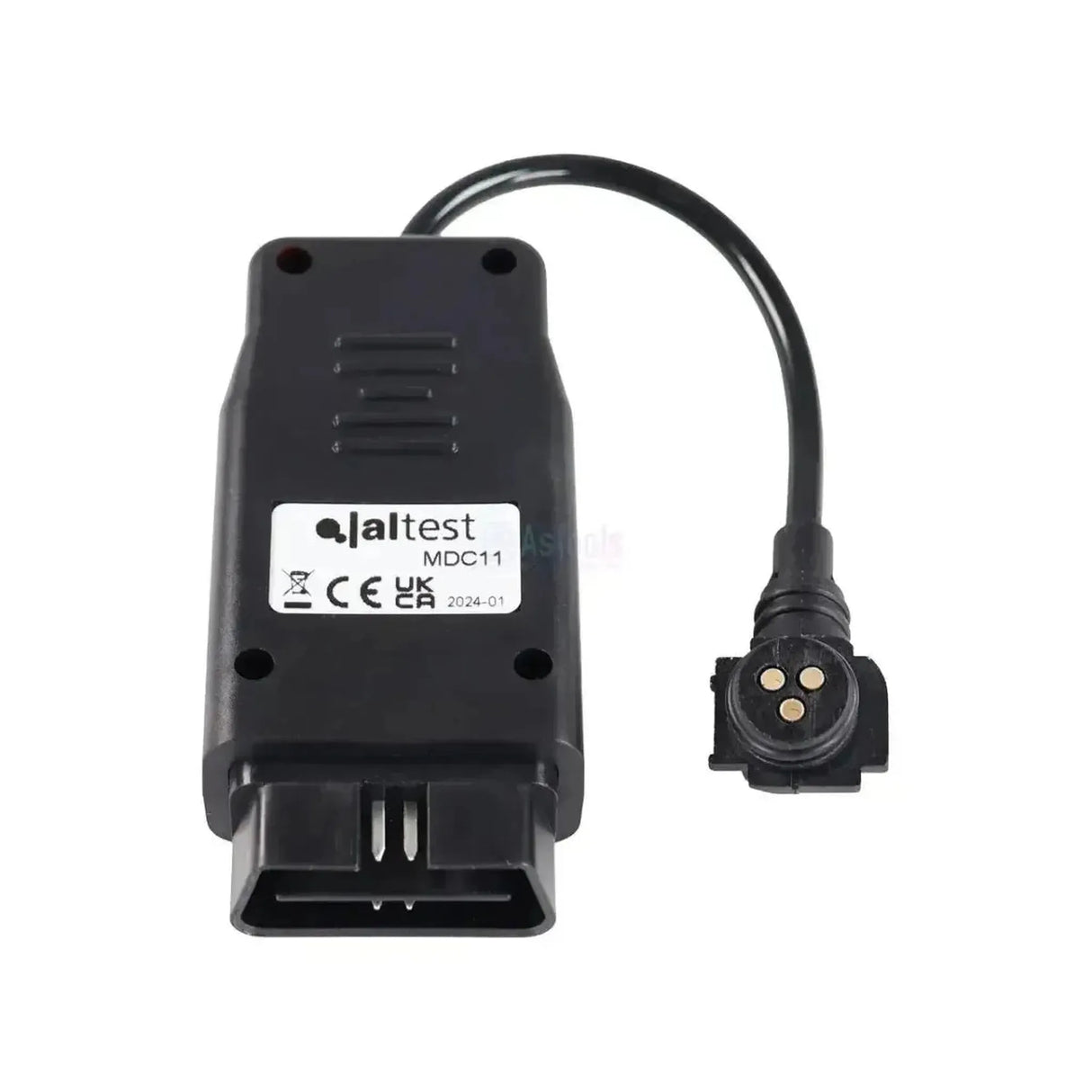

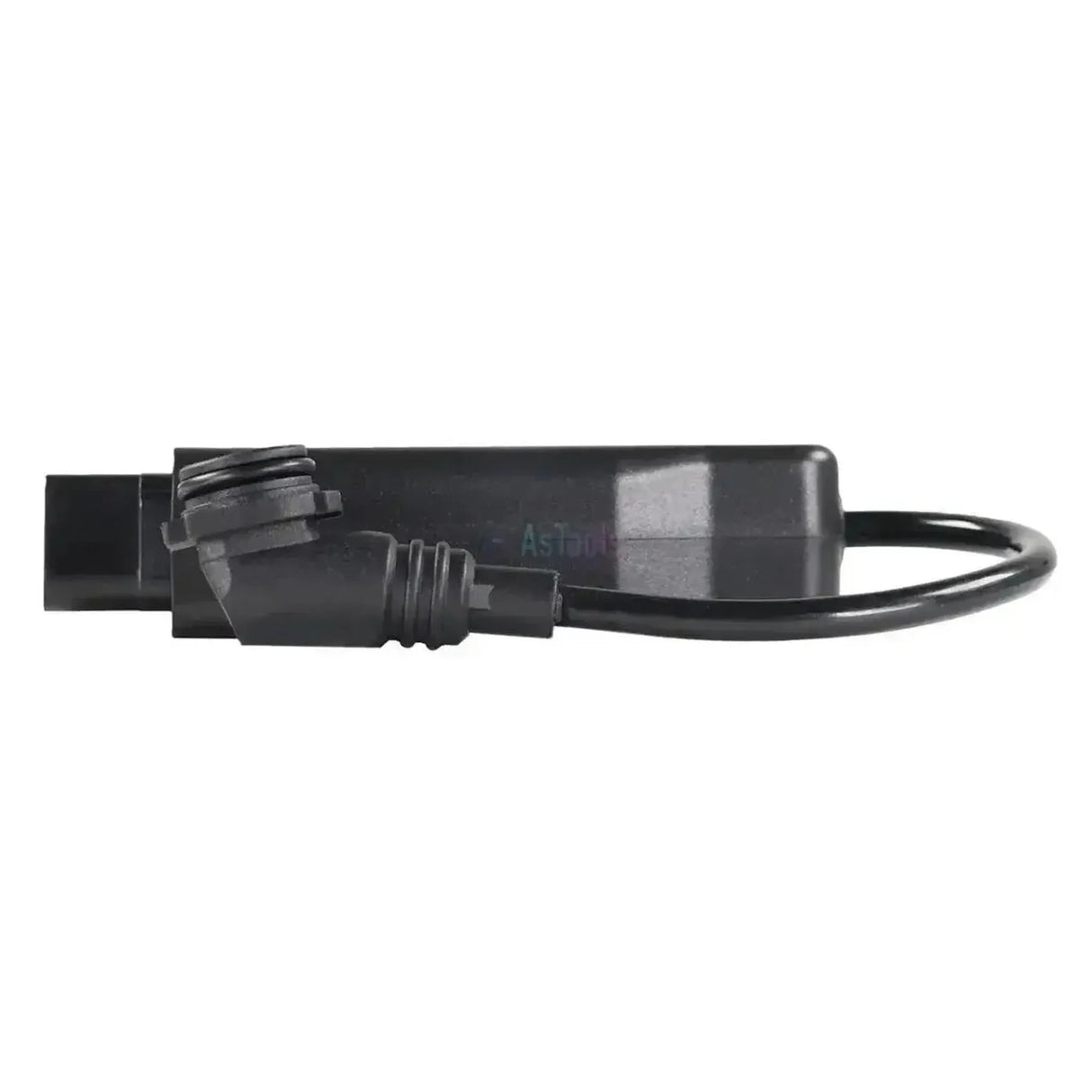

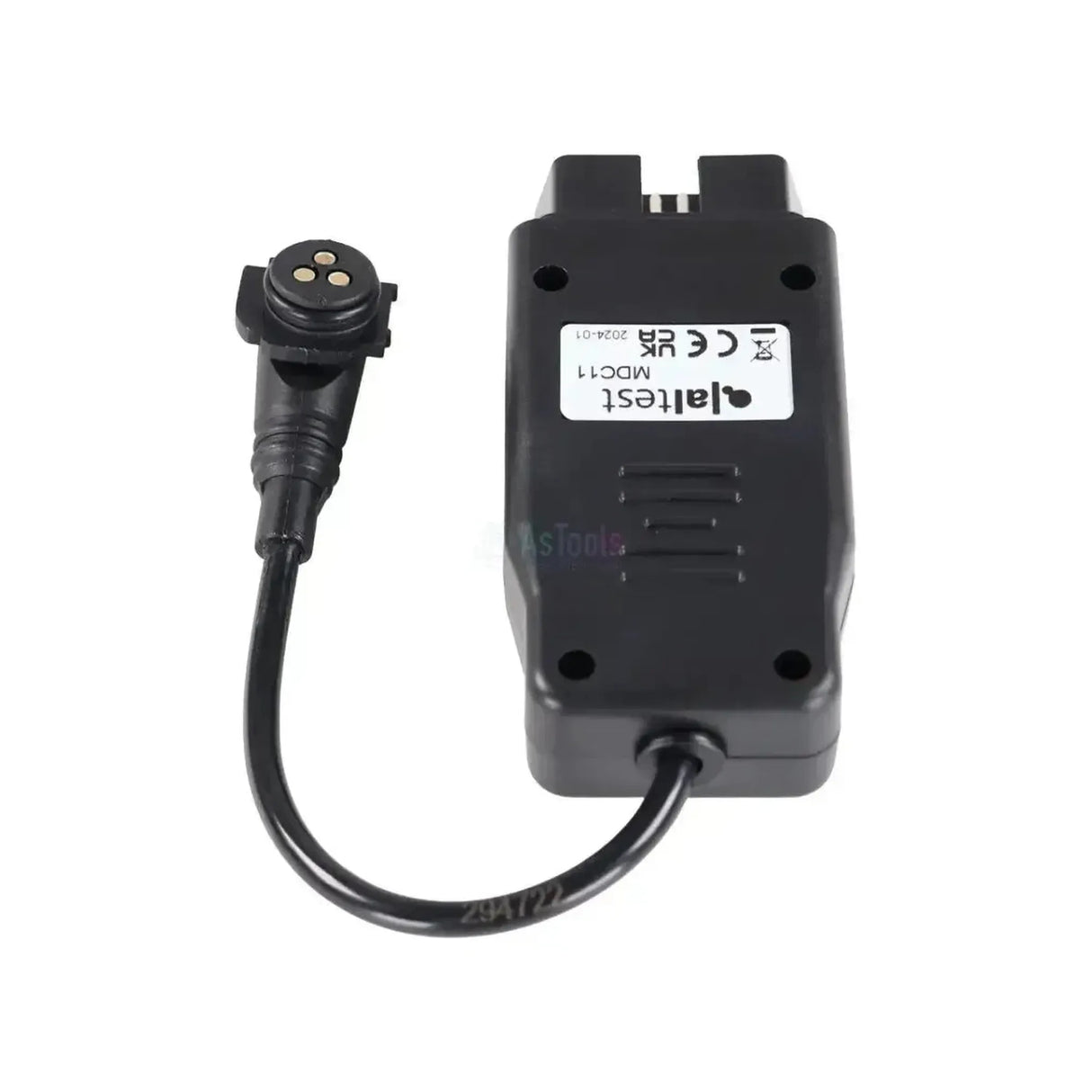

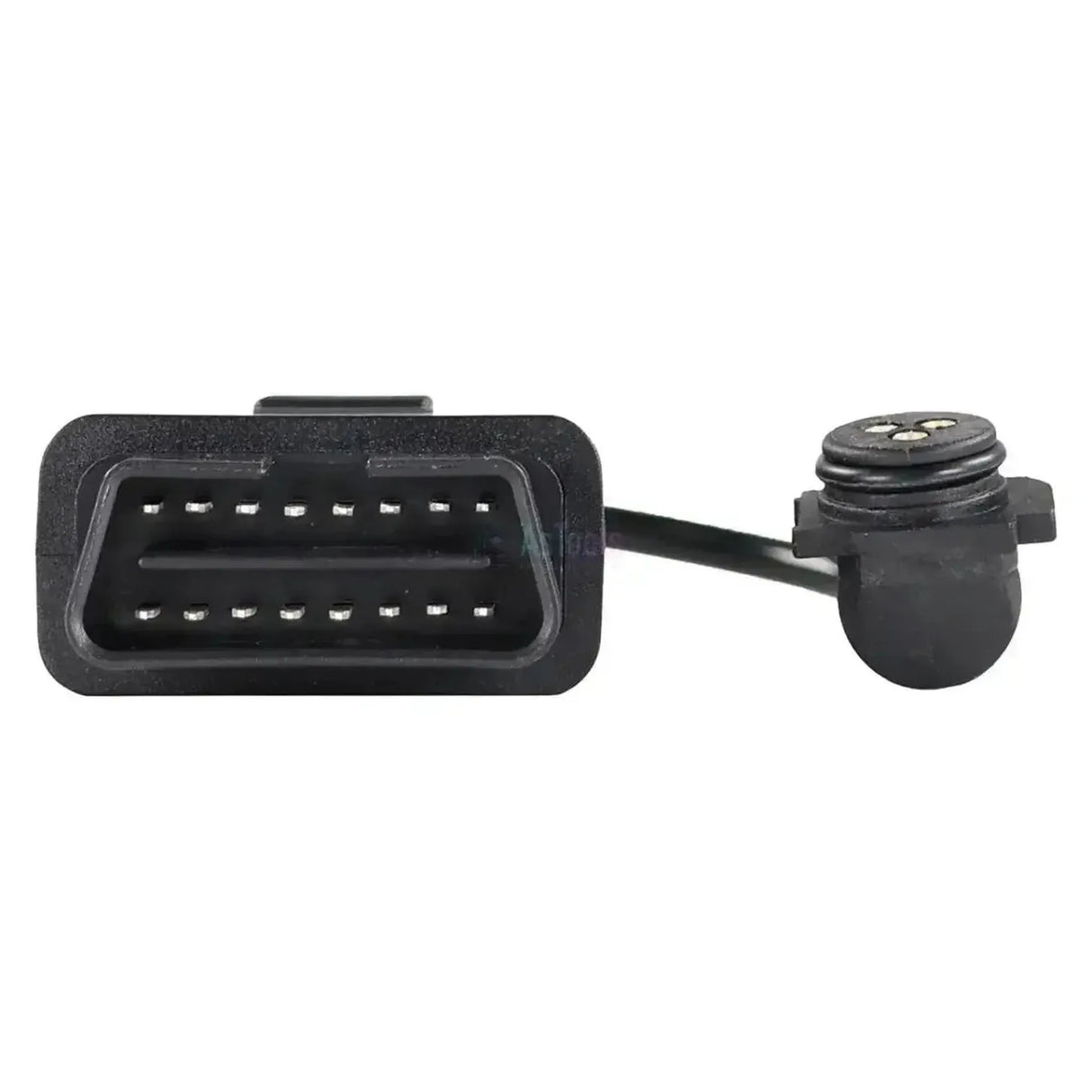

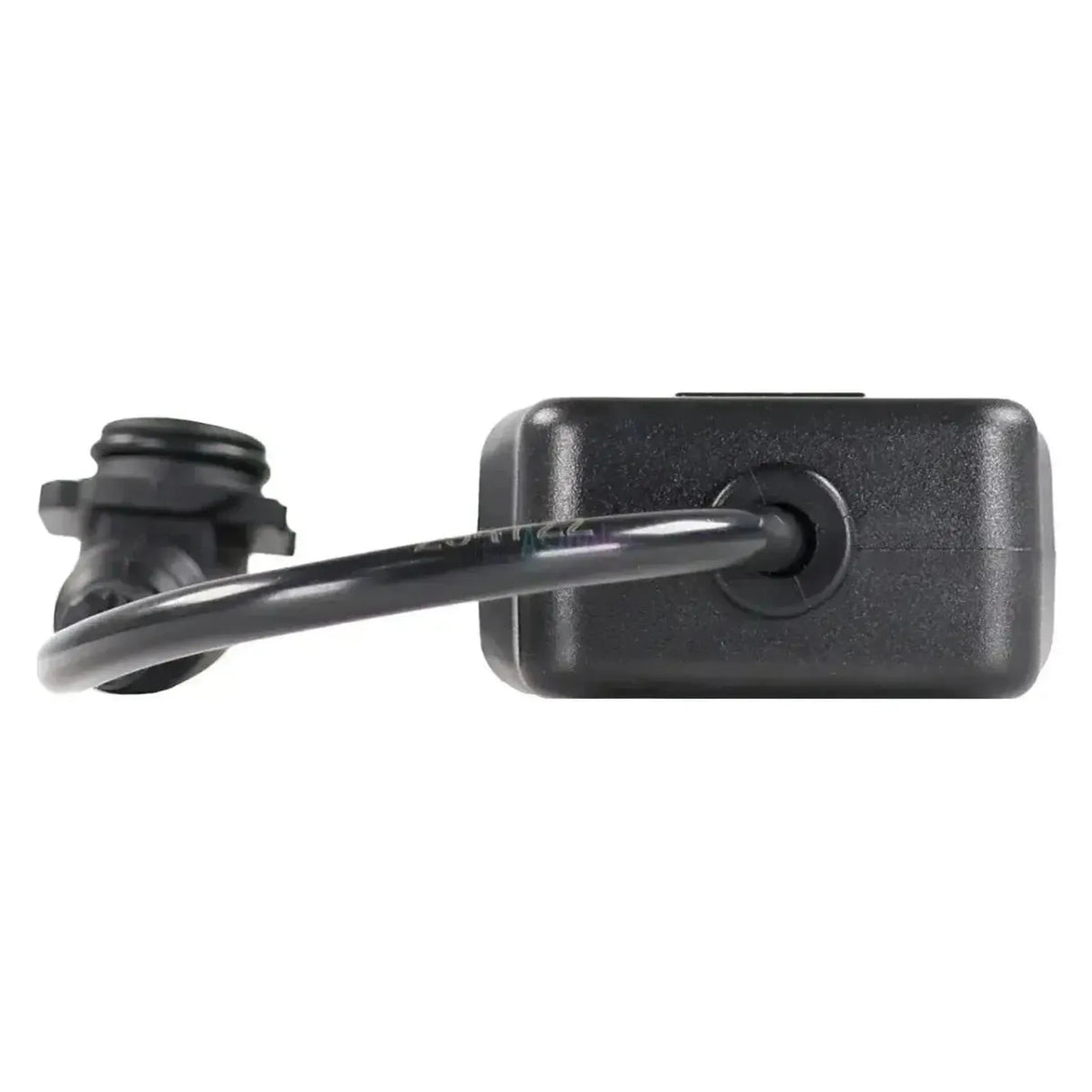

La Jaltest MDC11 est le câble de diagnostic pour capteurs d'usure et relie le capteur d'usure des plaquettes de frein au connecteur OBD2 à 16 broches de la Jaltest ETM. Il s'agit d'un adaptateur avec boîtier propre. Du boîtier en plastique noir portant l'inscription Jaltest MDC11 sort, d'un côté, le connecteur OBD2 ; de l'autre côté, un court câble mène à un connecteur rond à 3 broches, dont les trois contacts sont disposés en triangle. Sur la MDC11, ce câble entre dans le connecteur à angle droit, à quatre-vingt-dix degrés.

Grâce à cette connexion, la Jaltest ETM accède au capteur indépendamment de l'unité de commande et établit lui-même la communication. Vous voyez ainsi si le capteur est réellement défectueux, ou si la cause se trouve dans le câblage ou l'unité de commande. Vous confirmez le résultat avec un test End of Line. En plus de ce câble, il vous faut l'ETM lui-même, avec une licence ETM et une licence logicielle CV ou Modular en cours de validité.

POINTS FORTS

✔Se raccorde directement au capteur d'usure des plaquettes de frein, sans avoir à bricoler avec des pointes de mesure séparées.
✔L'ETM prend le rôle de l'unité de commande, ce qui vous permet d'évaluer le capteur indépendamment de l'installation.
✔Évite un remplacement inutile. Si le capteur fonctionne, la cause se trouve ailleurs.
✔Permet un test End of Line, qui confirme que le capteur fonctionne correctement.

POINTS D'ATTENTION

✕Fonctionne exclusivement avec la Jaltest ETM ; ce câble n'est pas destiné au diagnostic véhicule via la Jaltest Link.
✕Nécessite une licence ETM en plus d'une licence logicielle CV ou Modular en cours de validité ; les autres modules ne sont pas combinables avec l'ETM.
✕L'ETM ne fonctionne pas sur les tablettes Jaltest ; vous l'utilisez depuis un PC ou un ordinateur portable.
✕La MDC10 est le même adaptateur, avec le câble droit dans le connecteur, et pour les capteurs de vitesse, la MDC12 est la version adaptée.

Applications et fonctionnalités

Via ce câble, la Jaltest ETM communique directement avec le capteur d'usure des plaquettes de frein, sans passer par l'unité de commande du véhicule. Le câble se branche sur le capteur, et non sur la prise de diagnostic du véhicule.

Composants que vous pouvez tester

  • Capteur d'usure : Surveille l'épaisseur des plaquettes de frein.
  • Connexion : Ronde, 3 broches.

Ce que vous pouvez faire

  • Test isolé : Sans l'unité de commande.
  • Déterminer un défaut : Si la cause se trouve ailleurs.
  • Test End of Line : Confirmer qu'il fonctionne.

Mode d'emploi

  1. Lancer le logiciel : Ouvrez Jaltest sur le PC ou l'ordinateur portable.
  2. Connecter l'ETM : Branchez le côté OBD2 sur l'ETM.
  3. Libérer le connecteur : Débranchez le connecteur du véhicule du capteur.
  4. Brancher : Connectez le câble au capteur.
  5. Tester : Lancez le test End of Line.

Composants et applications compatibles

Ce qui compte, c'est la manière dont le câble entre dans le connecteur. La MDC11 et la MDC10 ont le même boîtier, le même connecteur OBD2 et le même connecteur rond à 3 broches ; sur la MDC11, le câble entre à angle droit.

Capteurs d'usure des plaquettes de frein :

  • 3 broches BWS : Connecteur rond à 3 broches, câble à angle droit.

Autres versions :

  • MDC10 : Câble droit dans le connecteur.
  • MDC12 : Capteurs de vitesse.

Ce dont vous avez besoin

  • Jaltest ETM : Le module de test lui-même. Pour la Jaltest Link V9, il s'agit de l'interface ETM de référence 70001007 ; le kit ETM complet est le 70001008.
  • Licence ETM : Sans cette licence, l'ETM ne démarre pas. La prolongation annuelle a la référence 29701.
  • Une licence logicielle Jaltest en cours de validité : une licence CV ou une licence Modular. Les autres modules ne sont pas combinables avec l'ETM.
  • Durée de validité : La licence ETM expire en même temps que la date d'échéance de votre licence logicielle Jaltest. Si cette dernière est encore valable pour plus d'un an, vous ne payez que la période restante. Si la licence Jaltest expire, l'ETM ne fonctionne plus tant qu'elle n'a pas été prolongée.
  • Alimentation : L'ETM est alimentée par les batteries du véhicule.
💡
Bon à savoir : La seule différence entre la MDC10 et la MDC11 est l'entrée du câble. Elle est droite sur la MDC10, à angle droit sur la MDC11. Vérifiez comment le câble arrive sur le connecteur de votre capteur, puis choisissez en conséquence.

Contenu de l'emballage

  • 1x Jaltest (MDC11) | Knorr-Bremse 3 broches BWS – Câble adaptateur OBD2 16 broches | Véhicule utilitaire

Caractéristiques techniques

Général

Le fabricant du câble ou du kit. Vous savez ainsi qu'il convient à votre équipement Jaltest.Marque
Jaltest (Cojali)
Le type d'article : câble de test pour un composant, adaptateur, câble d'interface ou kit complet.Type d'article
Câble de test
La version de Jaltest Link avec laquelle le câble fonctionne. Choisissez la version dont vous disposez à l'atelier.Compatible avec Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Les composants du système de freinage que vous pouvez contrôler avec ce câble. Choisissez celui adapté au composant à tester.Composants à tester
  • Capteurs d'usure de plaquettes

Connexions

Le connecteur qui relie le câble à Jaltest ETM ou Link. Il doit correspondre à votre appareil.Connecteur côté interface
OBD2 à 16 broches
Le connecteur qui se branche sur le composant ou le modulateur. Il détermine sur quel composant vous pouvez brancher le câble.Connecteur côté composant
Connecteur BWS rond à 3 broches
La construction de l'article, par exemple un câble seul ou un adaptateur avec boîtier propre.Version
Adaptateur avec boîtier propre

Fonctions de test

L'ETM remplace le calculateur. Vous voyez ainsi si le composant est défectueux ou si la panne se situe ailleurs.Test du composant hors véhicule
Oui
Un contrôle final confirmant le bon fonctionnement du composant, par exemple après une réparation.Test de fin de ligne (EOL)
Oui

Licence

La licence Jaltest nécessaire pour utiliser l'ETM avec ce câble. Sans la licence adéquate, il ne fonctionne pas.Licence logicielle requise
  • CV
  • Modular
Indique si ce câble est déjà inclus dans le kit ETM. Sinon, vous l'achetez séparément en complément.Inclus dans le kit ETM
Non

Dimensions

La longueur du câble. Un câble plus long offre plus de liberté pour accéder au composant.Longueur du câble
24,5 à 25,5 cm
Numéro de référence
MDC11
Renouvellement de la licence ETM
29701 (Jaltest ETM, prolongation pour 1 an)
Module Jaltest
Jaltest ETM, en plus de Jaltest CV ou Modular

Autres caractéristiques

Unités de commande
Aucun ; l'ETM prend le rôle du calculateur
Segment
Véhicules utilitaires
Version
Adaptateur avec boîtier propre ; connecteur OBD2 à 16 broches sorti du boîtier et court câble vers le connecteur rond
Élément d'un kit de câbles
Non ; vendu séparément en tant que câble ETM complémentaire
Nécessaire pour l'utilisation
Jaltest ETM avec licence ETM et une licence logicielle CV ou Modular active
Non disponible pour
Les scanners portatifs Jaltest
