Jaltest  |  SKU : JDC560A9 / 5.51.1

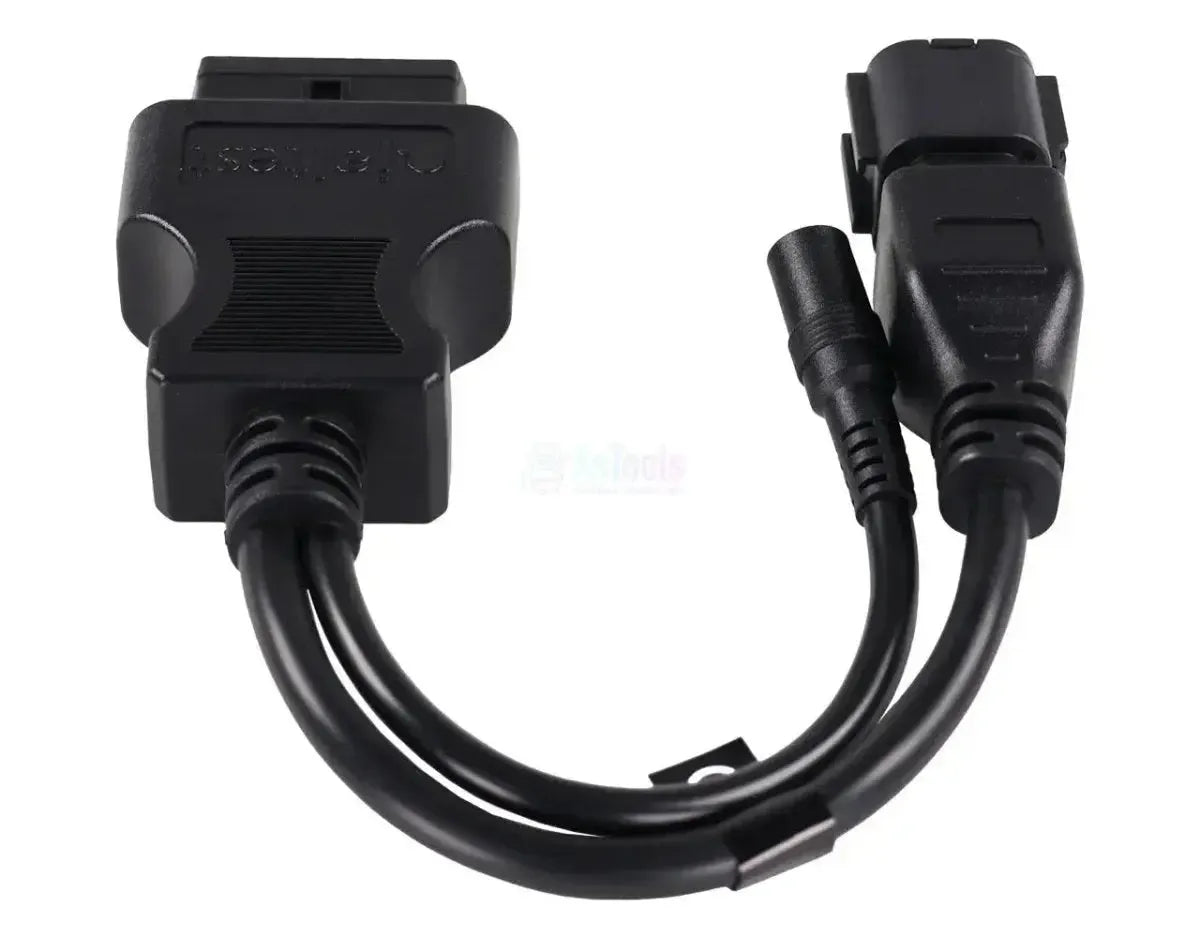

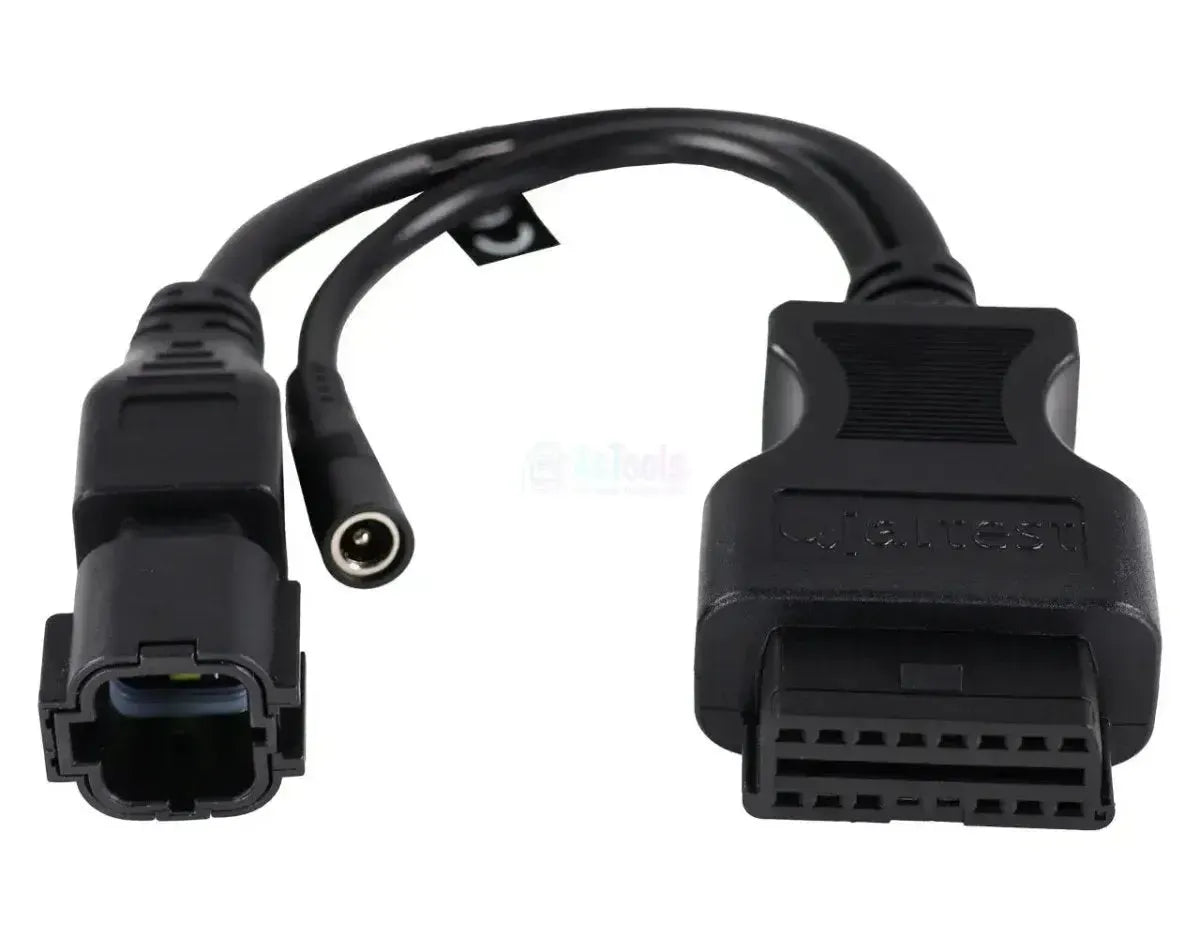

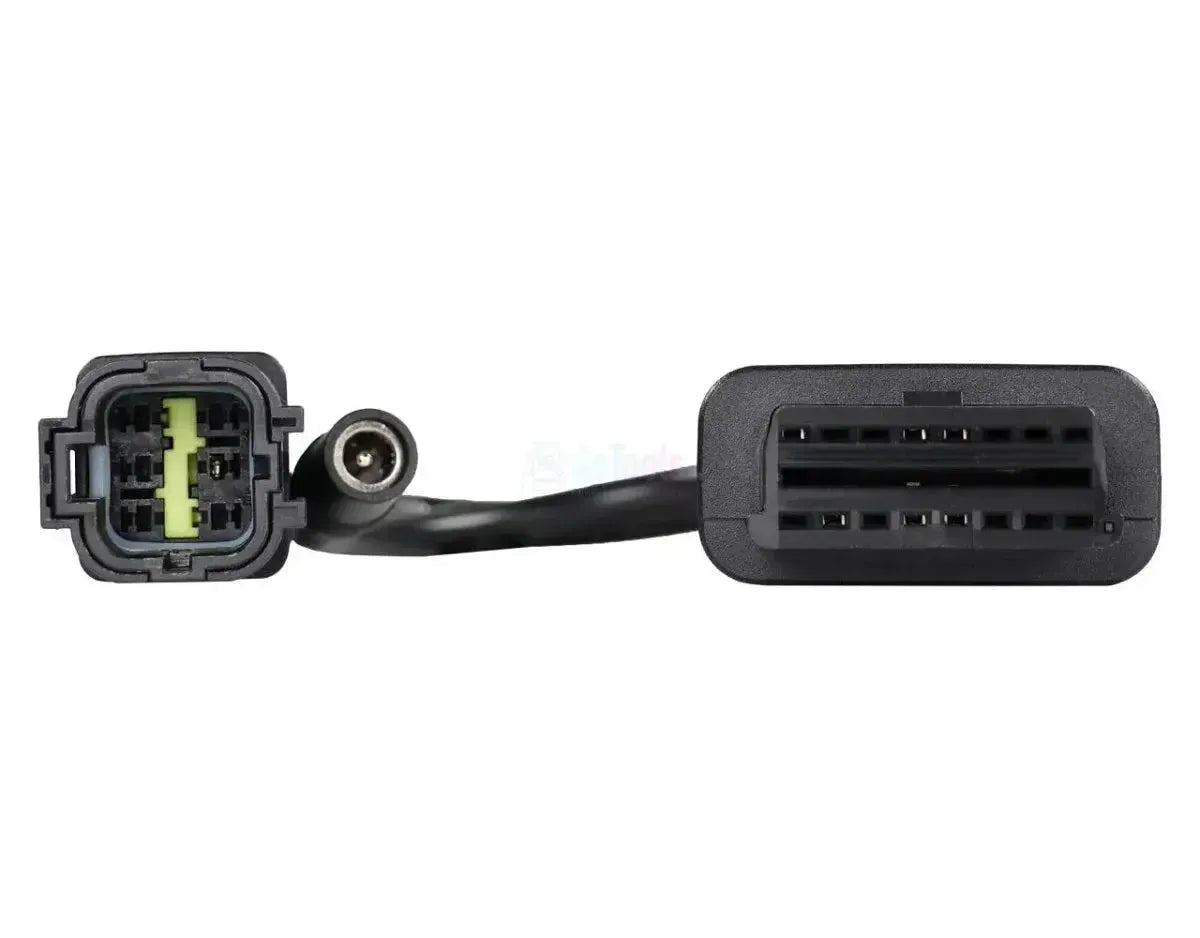

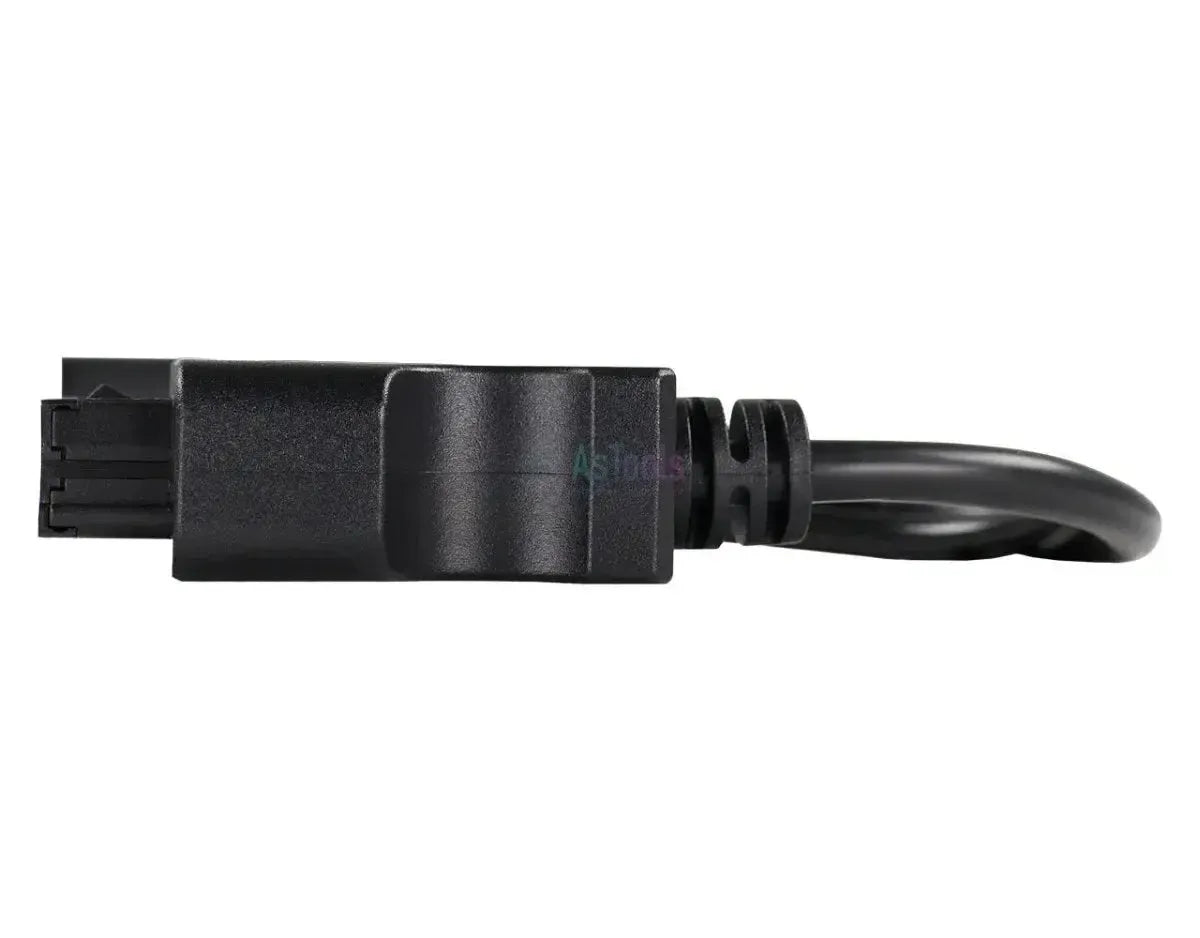

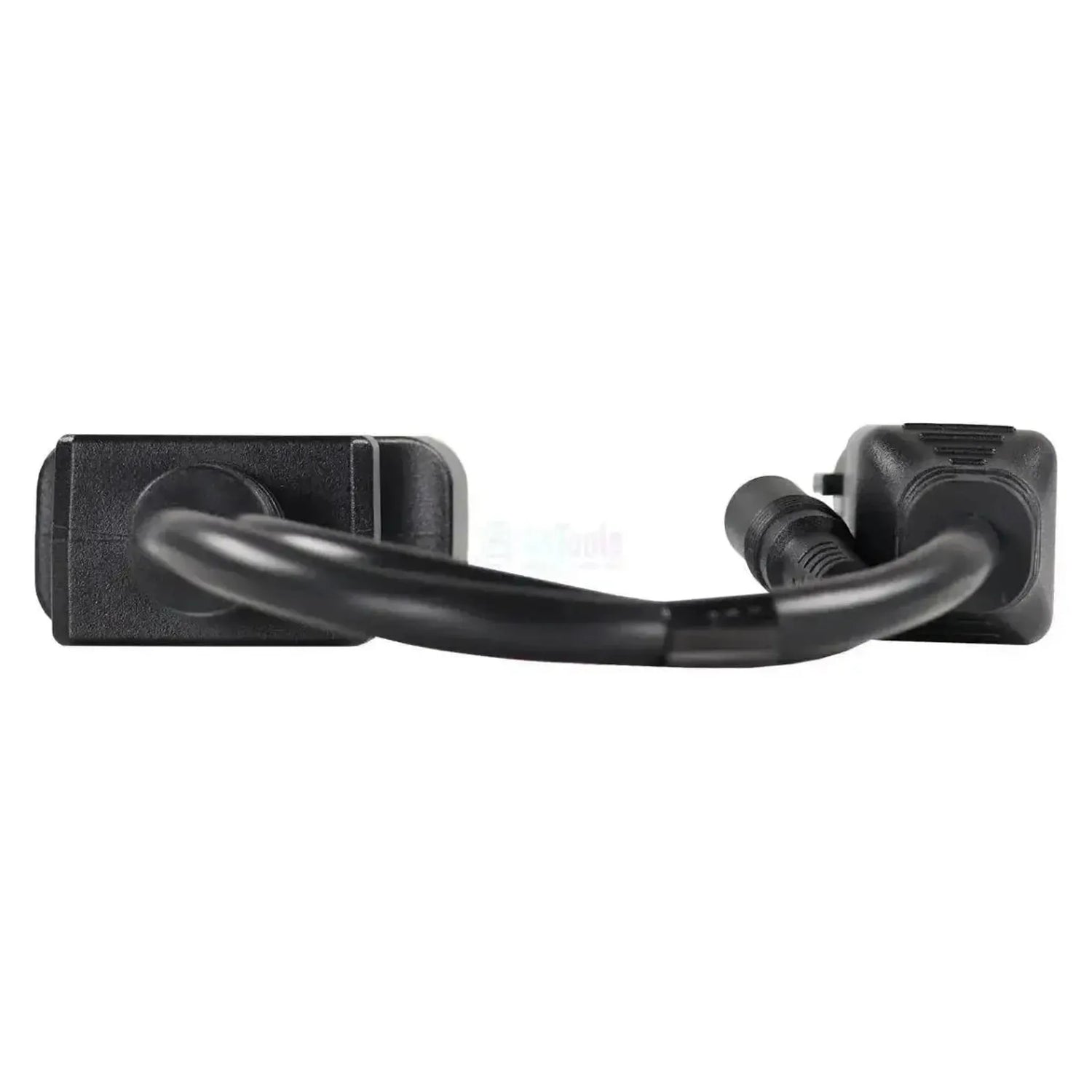

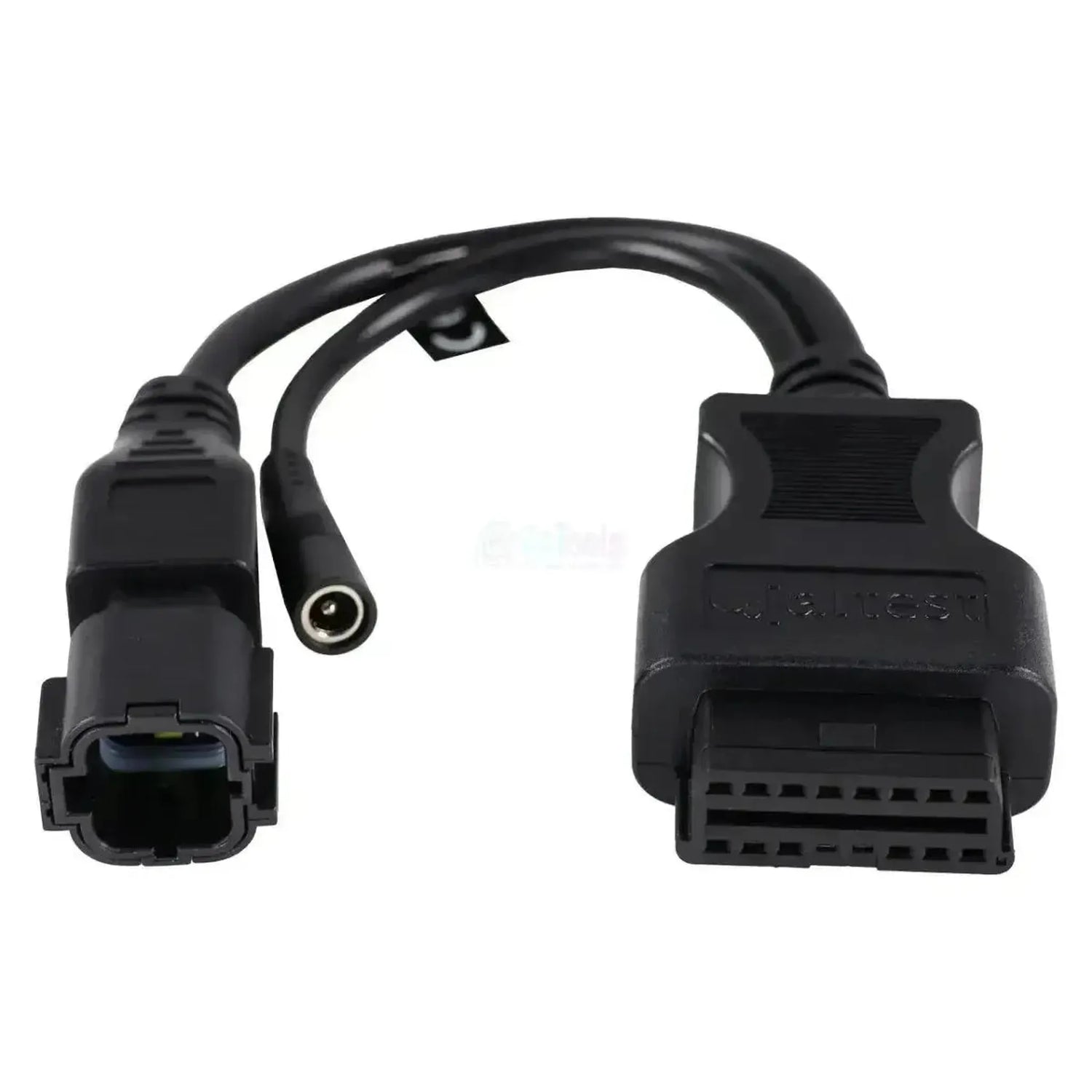

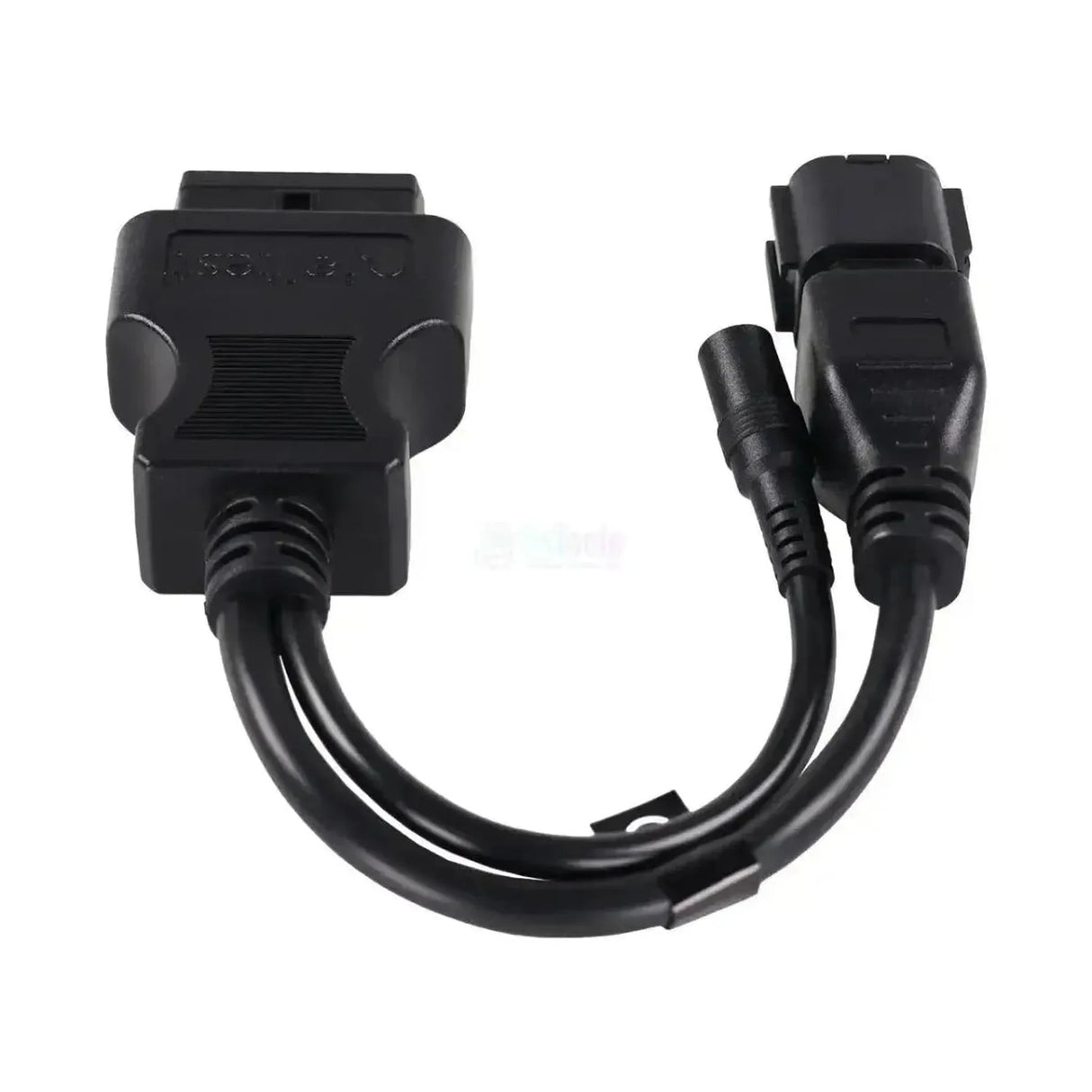

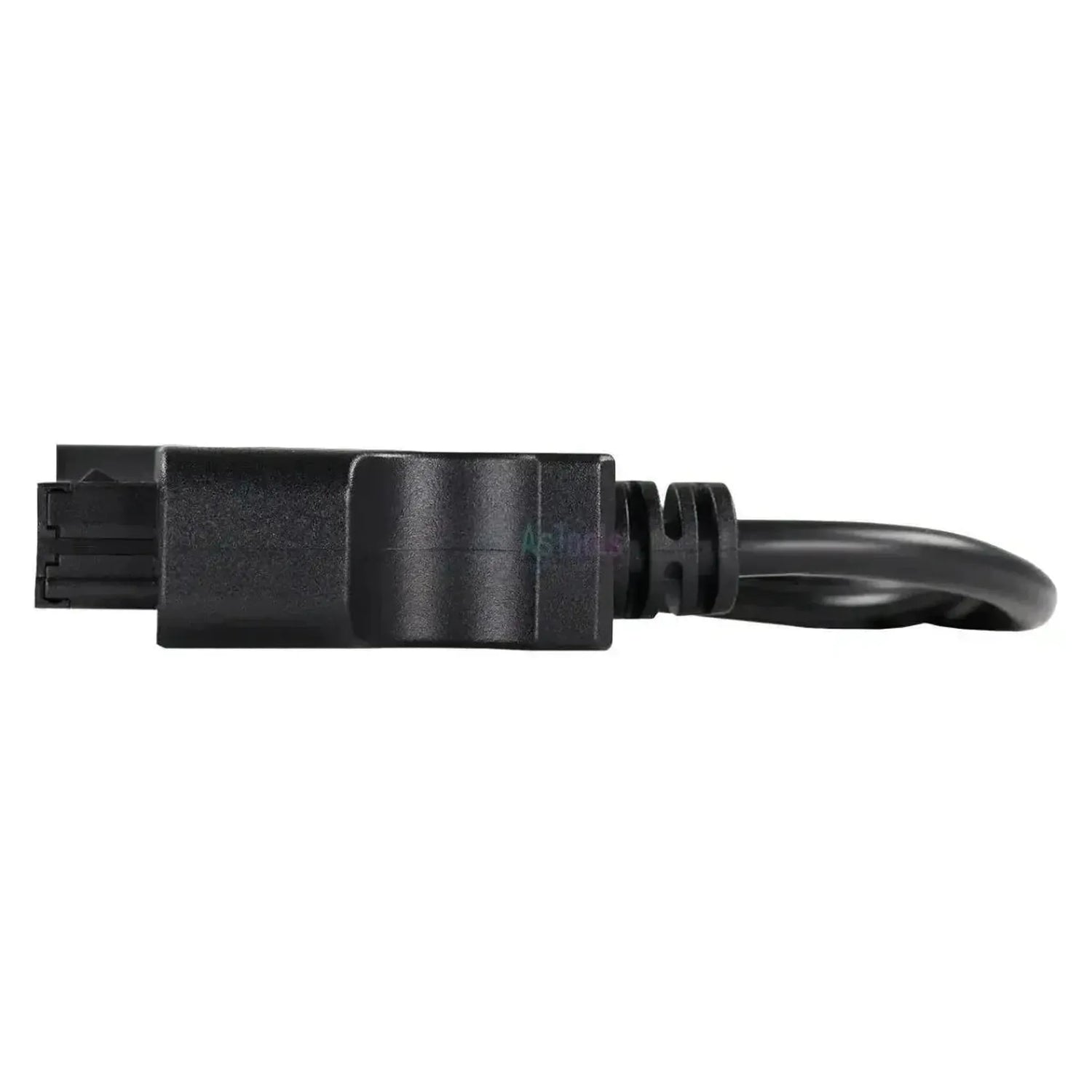

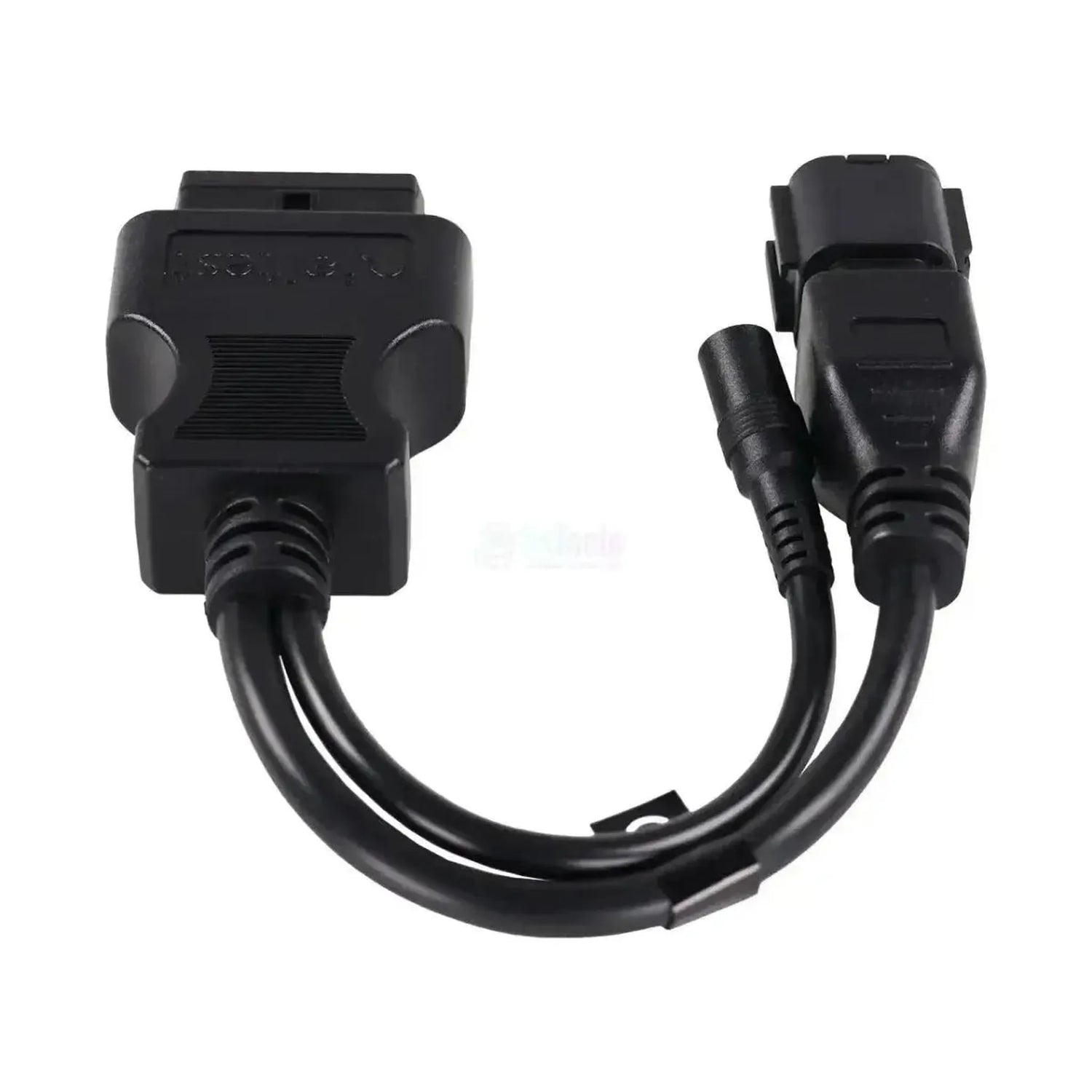

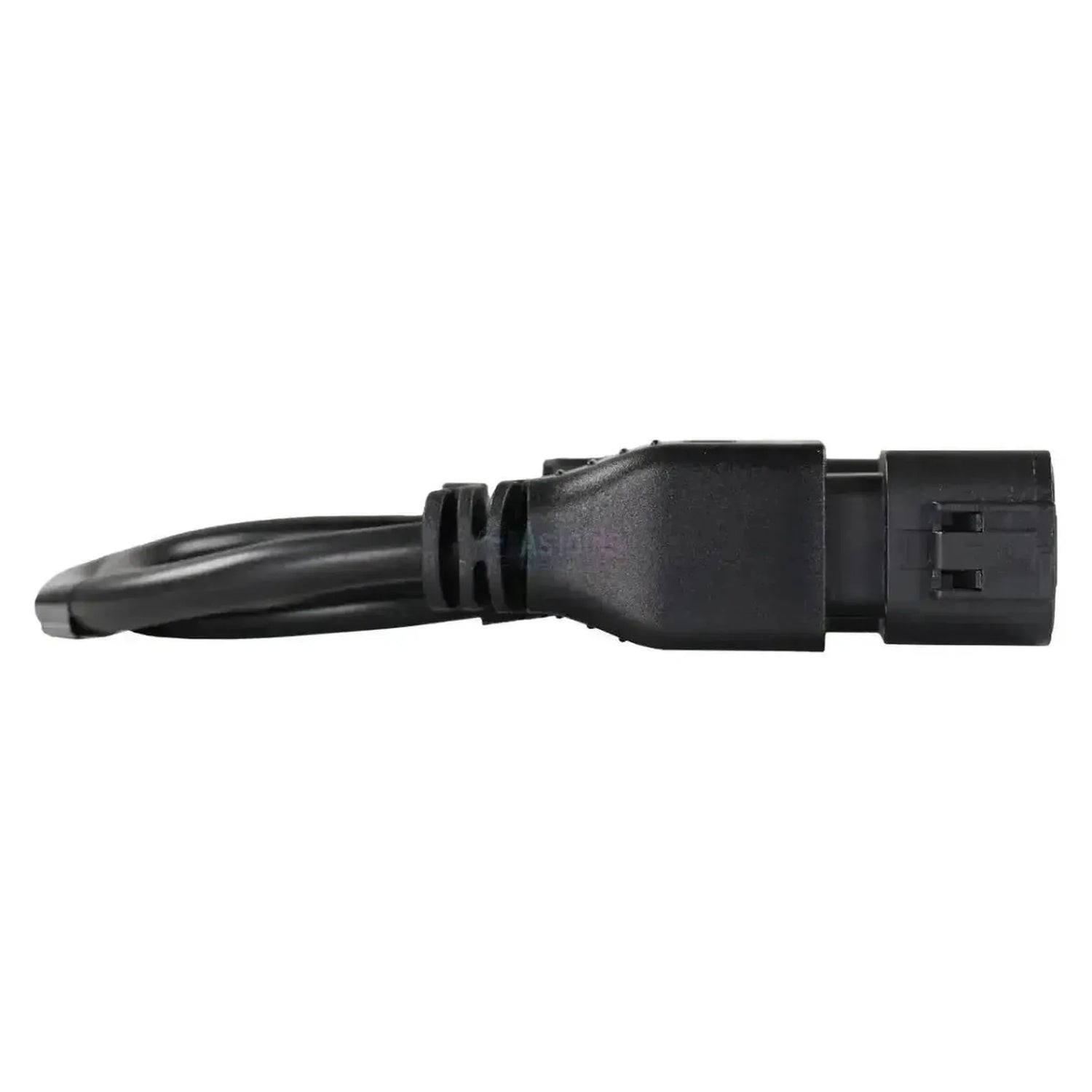

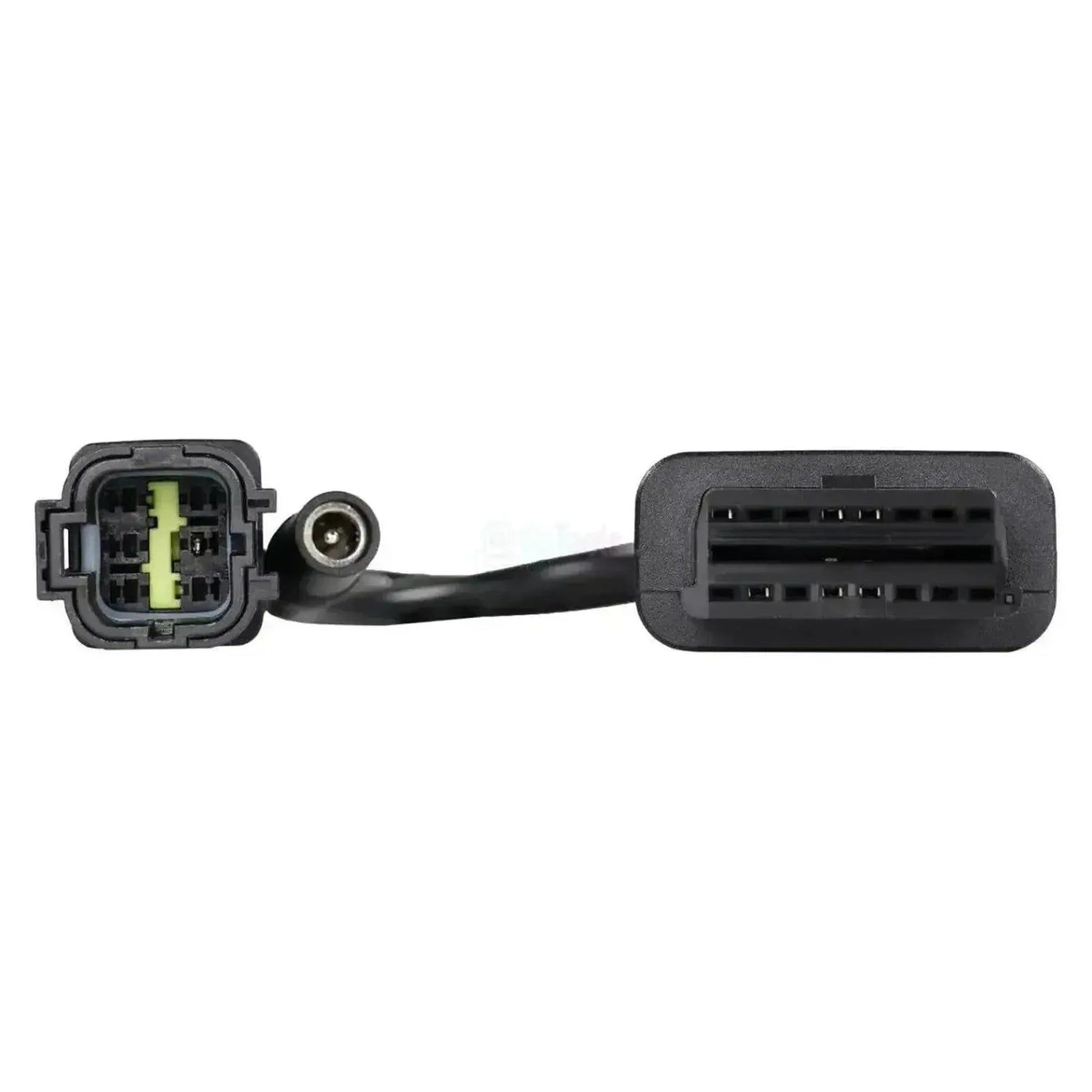

Jaltest (JDC560A9) | Câble adaptateur Hitachi 6 broches OBD - 16 broches OBD2 | Moteur à combustion

€139,95 TTC
€115,66 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Le Jaltest JDC560A9 est le câble adaptateur qui relie le connecteur moteur 6 broches des moteurs diesel Isuzu dans les machines Hitachi à une interface standard 16 broches OBD2. Le câble se connecte directement au moteur : il se branche sur le connecteur de diagnostic du faisceau moteur et non sur le diagnostic machine en cabine. Que vous ayez besoin de la version 6 broches ou 8 broches dépend du faisceau moteur de votre machine.

Le câble ouvre la ligne de diagnostic vers la gestion moteur common-rail des moteurs Isuzu 4HK1 et 4JJ1en version K-Line et en version CAN des machines plus récentes, vers l'ECM des moteurs Isuzu plus puissants et vers la gestion du traitement des gaz d'échappement AdBlue/DEF. Pour les engins de chantier, le connecteur OBD2 16 broches n'a jamais été obligatoire, ce qui permet à ce connecteur moteur de rester en service sur les machines plus récentes. Le câble relève de la catégorie Jaltest OHW (machines hors route).

AVANTAGES

✔Se connecte directement à la gestion moteur Isuzu des machines Zaxis, même quand le diagnostic machine en cabine ne remonte rien.
✔Supporte la version K-Line de la gestion moteur 4HK1/4JJ1, comme celle de la génération -3.
✔Au-delà des codes défaut, aussi les valeurs de mesure et données ECU de la gestion moteur.
✔Reste opérationnel sur les machines plus récentes : Pour les engins de chantier, le connecteur OBD2 16 broches n'a jamais été obligatoire.

POINTS D'ATTENTION

✕Que vous ayez besoin de la version 6 broches ou de la Configuration 8-broches (JDC561A9) dépend du faisceau moteur de la machine.
✕Sur les générations Zaxis plus récentes, le diagnostic moteur s'effectue via CAN au lieu de K-Line et inclut la gestion AdBlue/DEF.
✕L'ordinateur de la machine MC, la passerelle ICF et l'écran MON sont situés côté machine et nécessitent le connecteur de diagnostic dans la cabine.
✕Nécessite un Jaltest Link avec licence OHW valide; le câble n'ajoute pas de couverture en lui-même.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest à la gestion moteur de la machine. La configuration présente dépend du moteur et de la génération de la Zaxis.

Unités de commande accessibles

  • 4HK1, 4JJ1 (K Line) Isuzu, Electronic Diesel Control, Common Rail: La gestion moteur common-rail des quatre-cylindres Isuzu, en configuration K-Line.
  • 4HK1, 4JJ1 (CAN) Isuzu, Electronic Diesel Control, Common Rail: La même gestion moteur sur les machines plus récentes avec connexion CAN.
  • ECM, Engine Control Module: La gestion moteur telle que Jaltest la propose pour les moteurs Isuzu plus puissants.
  • AdBlue/DEF Isuzu, Exhaust gas treatment system: La gestion du post-traitement sur les machines équipées du système AdBlue.

Ce que vous pouvez faire

  • Lire et effacer les codes défaut: Consulter la mémoire des défauts de l'unité de commande, avec description des anomalies détectées.
  • Consulter les valeurs mesurées: Les valeurs actuelles des capteurs connectés à l'unité de commande, en chiffres et en graphique.
  • Assurer le suivi de la maintenance: Les intervalles d'entretien et les travaux effectués, avec un rapport de service.
  • Effectuer des actions supplémentaires: Les procédures additionnelles que Jaltest propose par unité de commande, dans la mesure où elles sont disponibles pour le système.

Véhicules et applications compatibles

C'est le connecteur qui compte, pas le modèle.Ce câble est destiné au connecteur moteur 6 broches des moteurs diesel Isuzu que Hitachi installe dans ses pelles et chargeuses sur roues ; vérifiez sur place quelle version se trouve dans votre faisceau de câbles.

Série moteurs Hitachi - Isuzu :

  • Isuzu 4HK1 (dans Zaxis ZX200-3 à ZX200-6) :(2007 - 2021)
  • Isuzu 4JJ1 (dans série Zaxis ZX100/ZX200) :(2007 - 2021)
  • Isuzu 6WG1 (dans série Zaxis ZX500/ZX800) :(2007 - aujourd'hui)
  • Isuzu 6HK1 (dans Zaxis ZX330-3, ZX350-3, ZX400-3) :Année de fabrication non déterminante
  • Isuzu 6UZ1 (dans série Zaxis ZX450/ZX470) :Année de fabrication non déterminante
💡
Bon à savoir :Le connecteur moteur se situe au niveau du moteur, dans le faisceau moteur, et non au niveau de la prise de diagnostic dans la cabine. La version installée sur votre machine (6 ou 8 broches) dépend du faisceau de câbles.Vérifiez donc d'abord quel connecteur se trouve sur votre machine avant de commander.

Contenu de l'emballage

  • 1xJaltest (JDC560A9) | Câble adaptateur Hitachi 6 broches OBD - 16 broches OBD2 | Moteur à combustion

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC560A9
Type Câble adaptateur
Application Moteurs diesel Isuzu dans machines Hitachi Zaxis
Connecteur côté véhicule OBD 6 broches
Connecteur côté interface OBD2 16 broches
Unités de commande 4HK1 et 4JJ1 (K Line et CAN) et ECM (moteur), AdBlue/DEF (post-traitement)
Segment Moteur à combustion
Module Jaltest Jaltest OHW (Machines hors route)
Requis pour utiliser Jaltest Link avec licence logicielle valide
