Jaltest  |  SKU : JDC567A

Jaltest (JDC567A) | Câble adaptateur AGCO Sisu 4+4 broches OBD - 16 broches OBD2 | Véhicule agricole

€138,95 TTC
€114,83 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

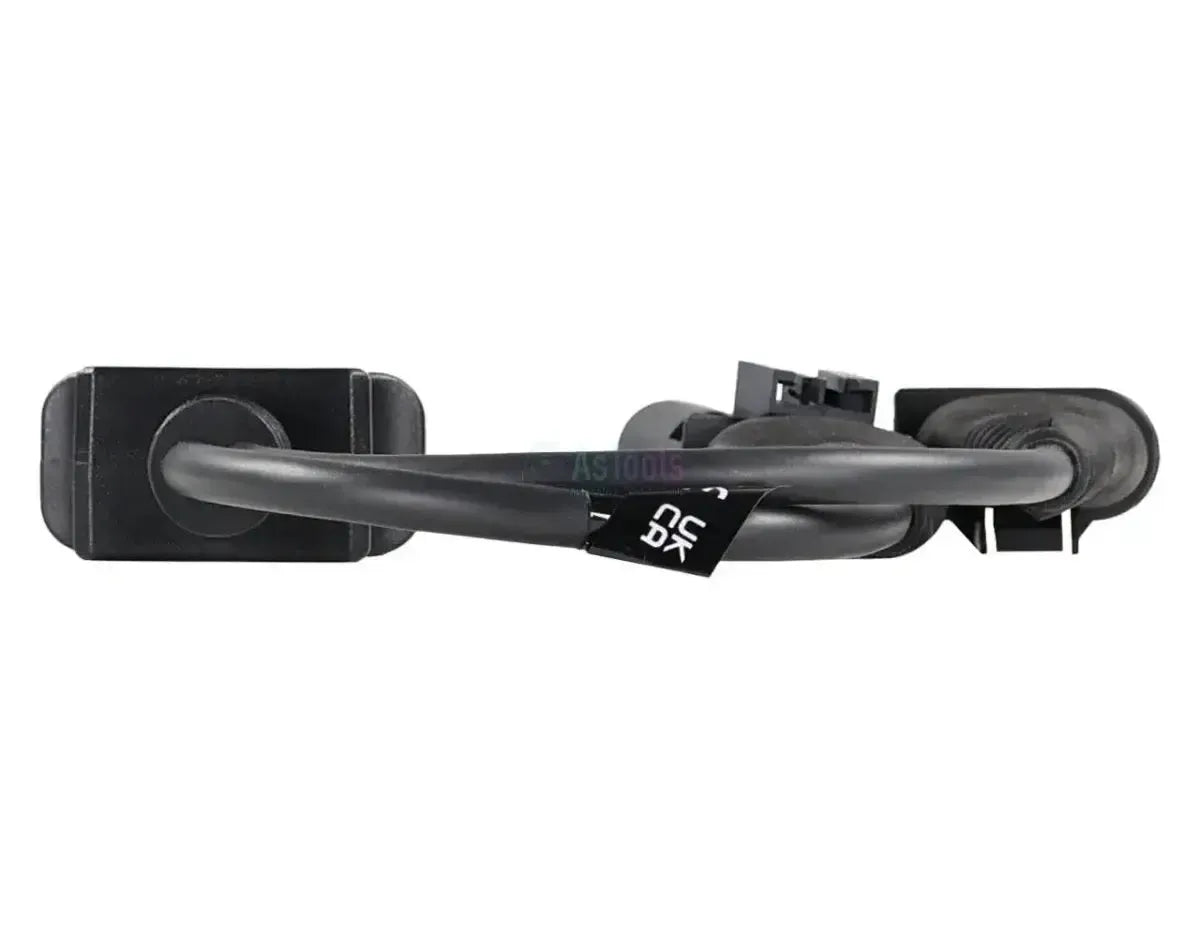

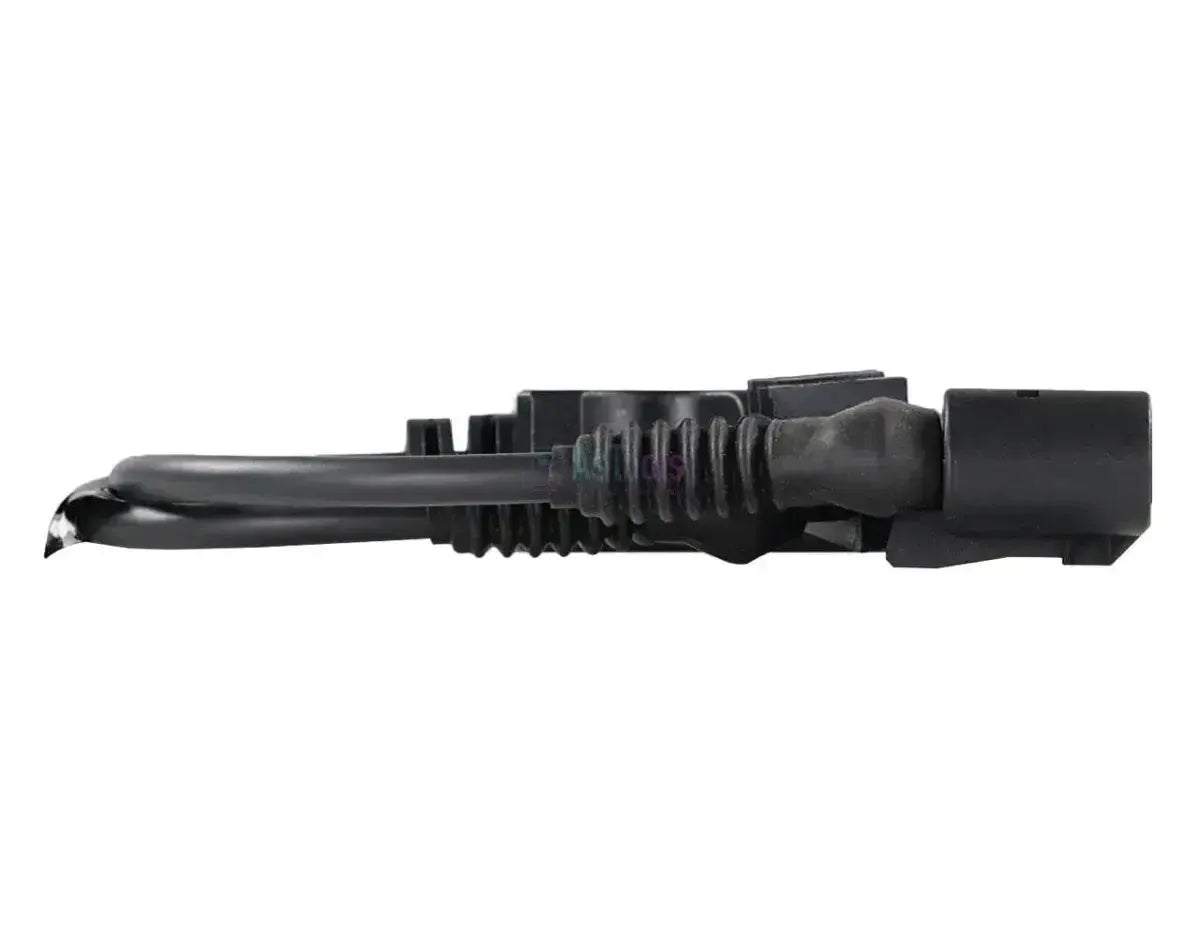

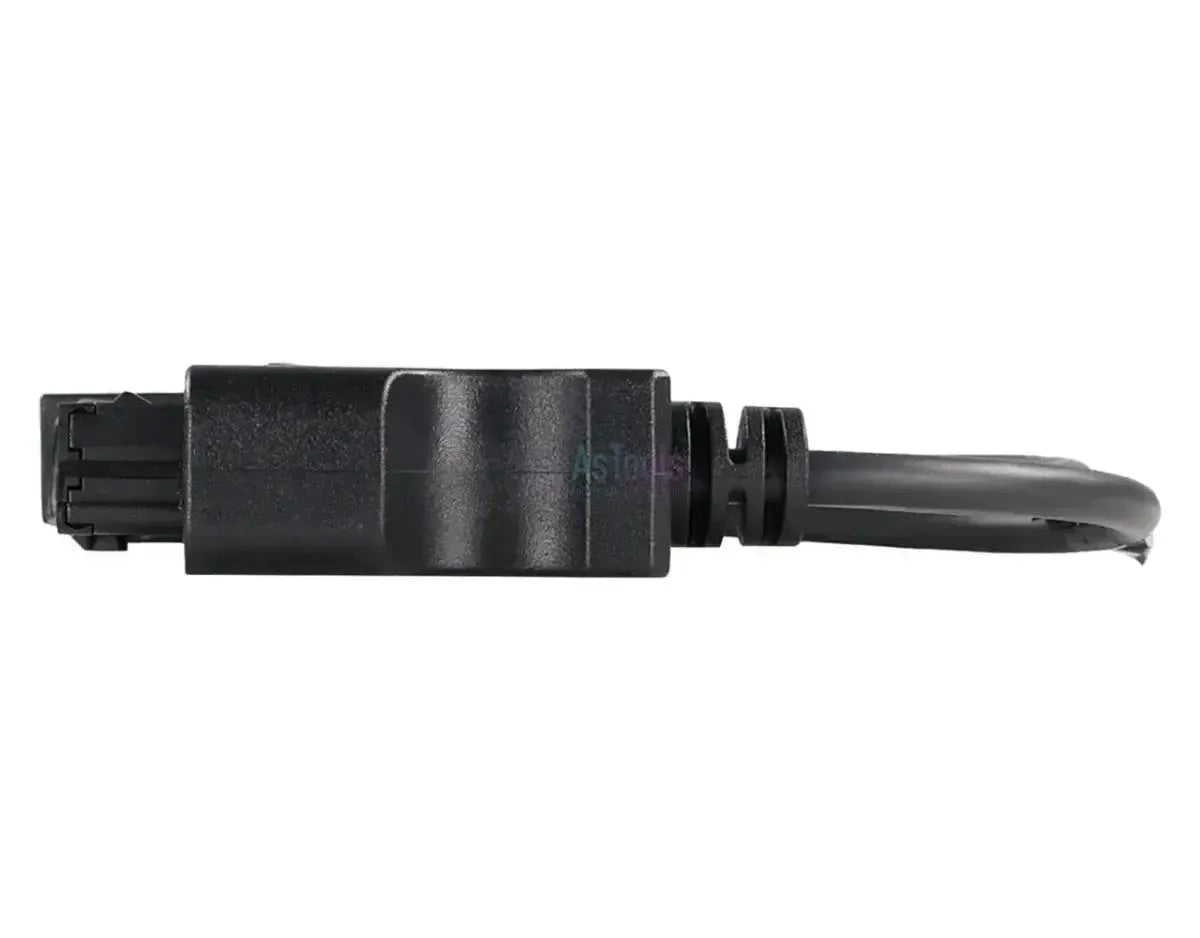

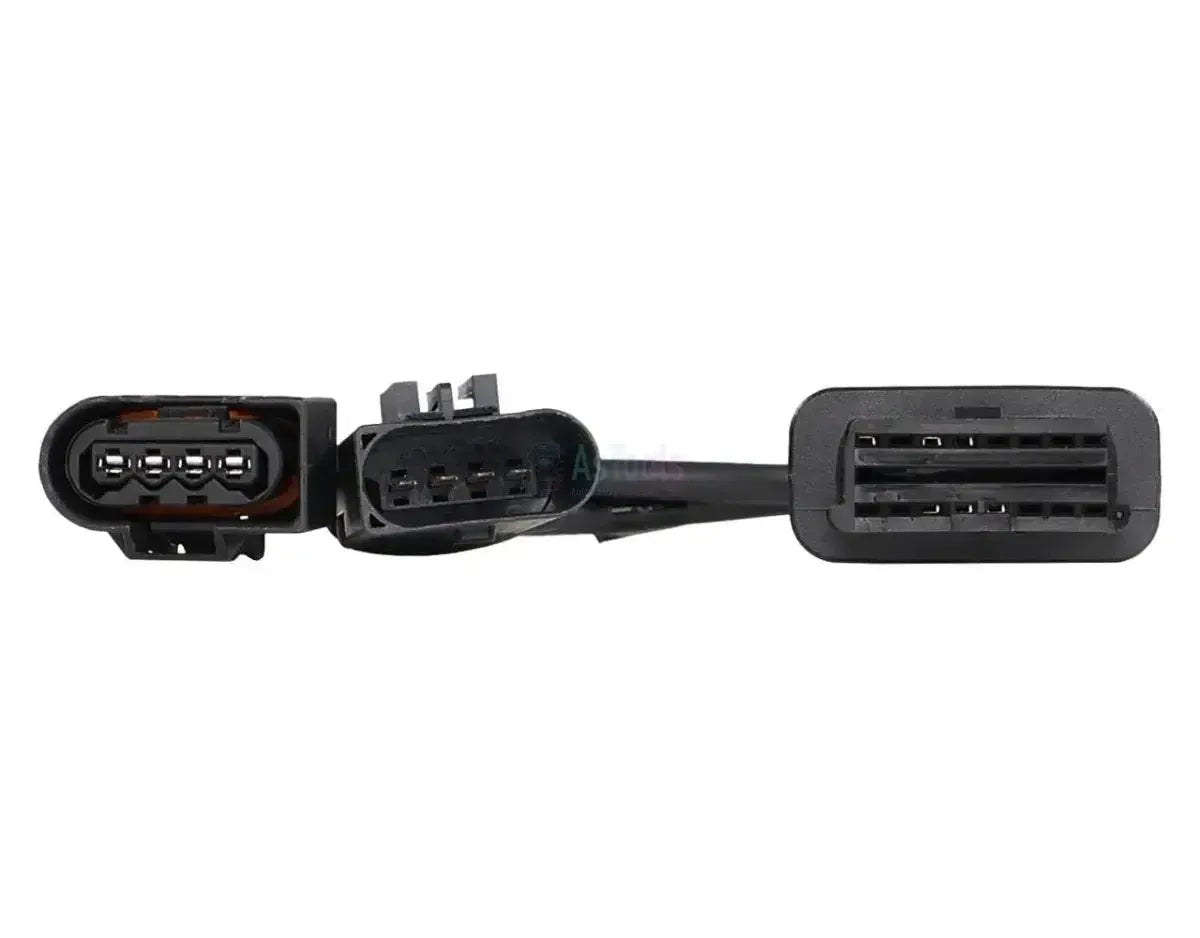

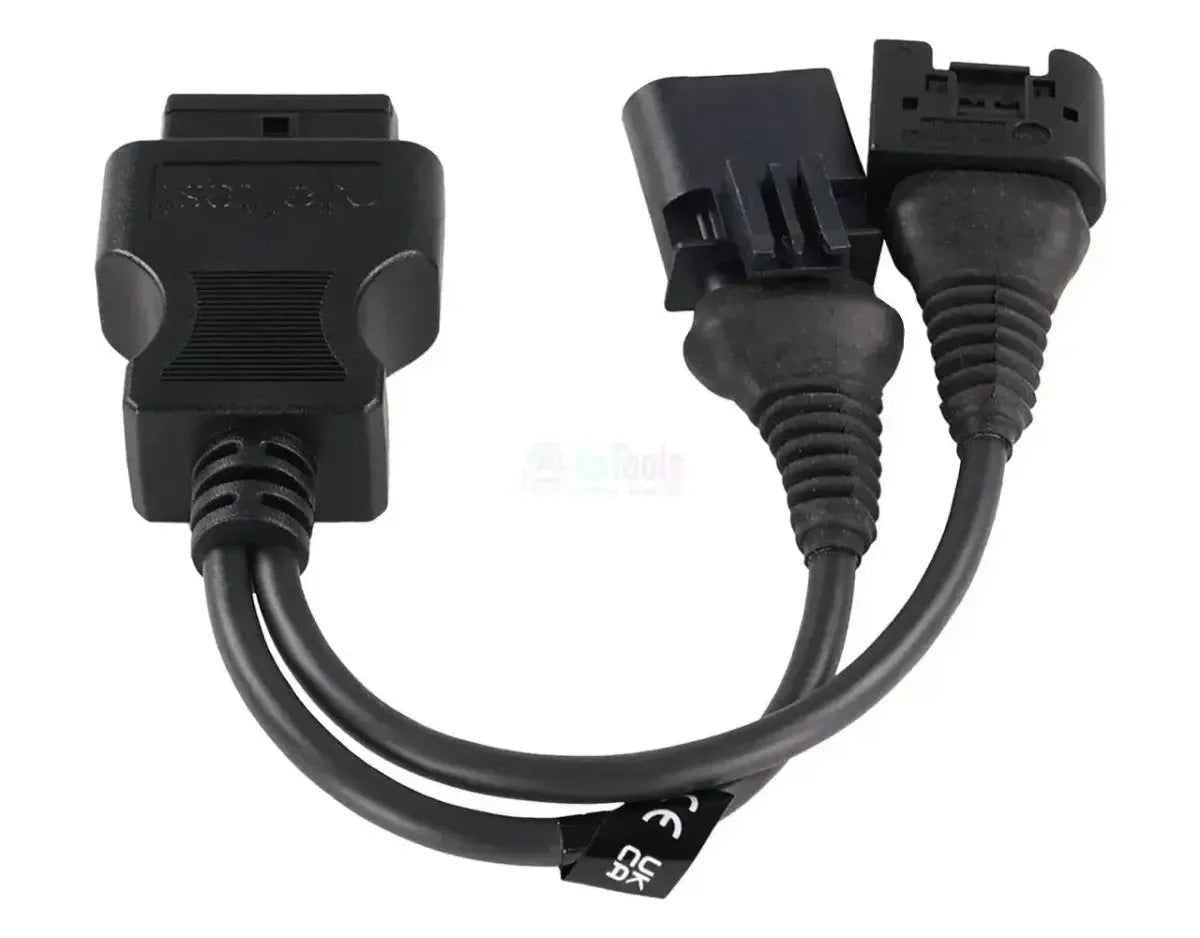

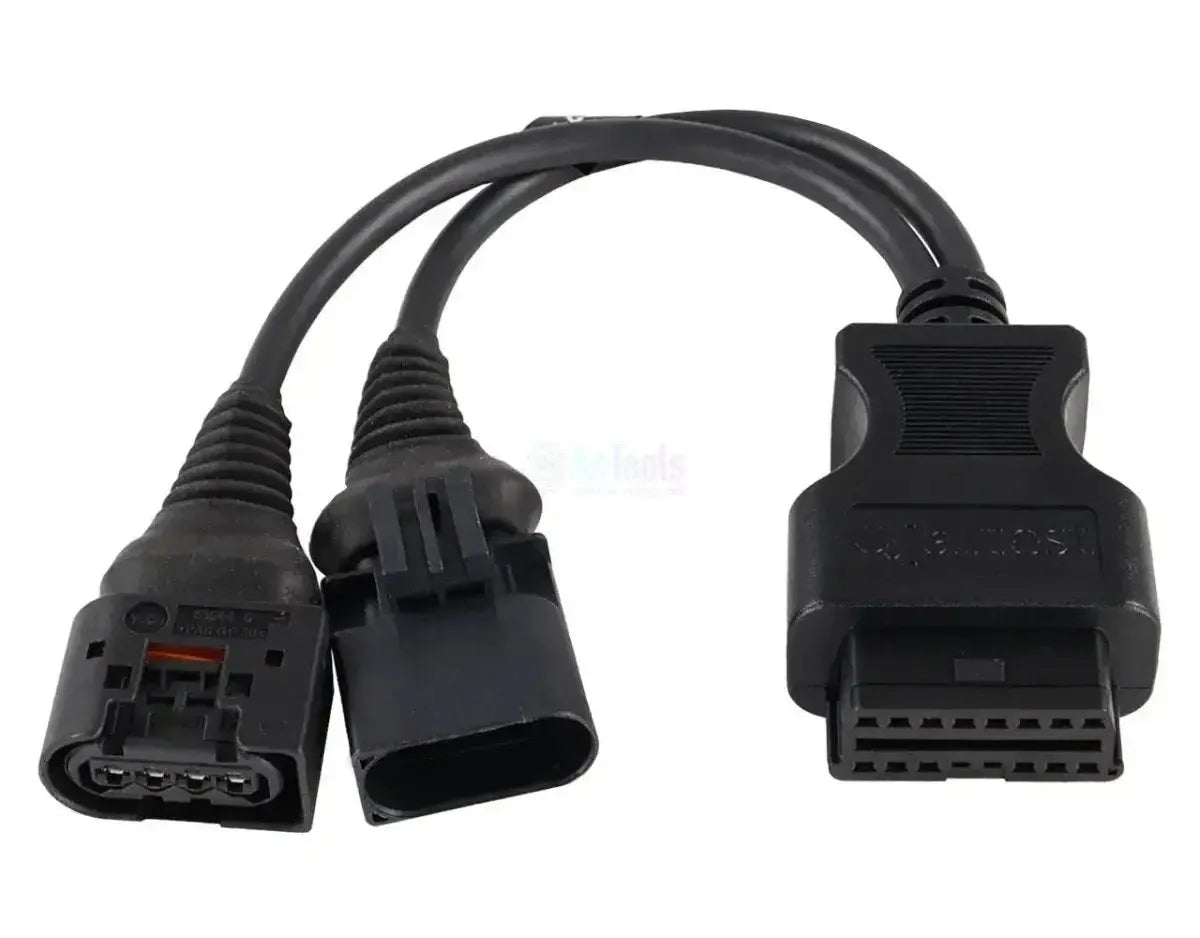

Le Jaltest JDC567A réunit les deux connecteurs de diagnostic 4-pins distincts d'une machine AGCO équipée d'un moteur Sisu sur un seul connecteur 16-pins OBD2 pour le Jaltest Link. Il s'agit d'un câble en Y de 300 mm : derrière le boîtier OBD2 noir, le câble se divise en deux branches de longueur égale, chacune dotée de sa propre fiche noire. Ces branches se distinguent par leur forme. Une branche est équipée d'un boîtier rectangulaire avec quatre positions de broches alignées en une seule rangée, d'une équerre à ressort sur le dessus et d'un verrouillage jaune ; l'autre branche se termine par un boîtier compact avec une ouverture ovale et un clip de verrouillage rectangulaire sur le dessus. Au milieu du câble se trouve une étiquette CE blanche.

Via ce connecteur, le Jaltest Link établit la connexion avec l'unité de commande moteur de la dernière génération Sisu, répertoriée comme EEM4S5 — EDC MD1 avec injection common-rail. Vous y lisez les codes de défaut, les valeurs mesurées et les intervalles d'entretien et effectuez les actions supplémentaires figurant dans le tableau de couverture pour cette unité de commande. La commande de composants, le réglage des paramètres et l'étalonnage ne font pas partie des fonctionnalités. Le câble fonctionne avec Link V8.1, V8.4 et V9 et relève de Jaltest AGV (véhicules agricoles).

AVANTAGES

✔Accède à la dernière unité de commande moteur Sisu EEM4S5 (EDC MD1, injection common-rail).
✔Compatible avec Link V8.1, V8.4 et V9, donc avec les anciennes comme les plus récentes générations d'interface.
✔Avec l'EEM4S5, le tableau de couverture inclut non seulement la lecture, mais aussi les intervalles d'entretien et les actions supplémentaires.
✔Les deux branches ont chacune un connecteur spécifique et ne s'adaptent donc qu'à un seul endroit sur la machine.

POINTS D'ATTENTION

✕Réservé à la connexion 4+4-broches des moteurs Tier 5; les générations antérieures EEM2 (VP30/VP44), EEM3 (EDC 7 UC31) et EEM4 (EDC 17 CV54) disposent d'une connexion de diagnostic propre.
✕La couverture Sisu est orientée vers la lecture: L'activation de composants, le réglage des paramètres et l'étalonnage ne figurent pas au tableau de couverture pour ces unités de commande.
✕Ce que vous voyez dépend de la génération : Pour l'EEM2 et l'EEM3, les actions supplémentaires qui figurent au tableau de couverture de l'EEM4 et l'EEM4S5 sont absentes.
✕Avec 300 mm, le câble est court : Le Jaltest Link se trouve très près de la connexion de diagnostic sur la machine.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest à la gestion moteur du moteur Sisu de la machine. Jaltest classe cette unité de commande selon la génération moteur, et non selon le type de machine. La liste ci-dessous suit la couverture de l'EEM4S5 avec l'unité de commande EDC MD1.

Unités de commande accessibles

  • EEM4S5 — EDC MD1, gestion diesel électronique avec injection common-rail : L'unité de commande de la dernière génération Sisu, pour laquelle ce câble est destiné, avec codes de défaut, valeurs de mesure, données ECU, maintenance et actions supplémentaires.

Ce que vous pouvez faire

  • Lire les codes de défaut : Consulter la mémoire des défauts du moteur, avec description des anomalies détectées.
  • Afficher les valeurs de mesure : Les valeurs actuelles des capteurs sur l'unité de commande, avec la possibilité de définir des seuils d'alarme.
  • Consulter la maintenance : Les intervalles d'entretien et les travaux à effectuer, avec un rapport pour le client.
  • Effectuer des actions supplémentaires : Les procédures additionnelles figurant dans le tableau de couverture de l'EEM4S5.

Véhicules et applications compatibles

C'est la génération du moteur qui compte, pas la machine. Les moteurs Sisu sont intégrés comme entraînement indépendant dans les machines agricoles AGCO ; Jaltest classe donc la couverture sous le moteur et non sous le type de machine. Sur la machine, vous reconnaissez la différence aux connecteurs : Ce câble correspond à deux connecteurs 4-broches séparés, dont l'un a une ouverture ovale et l'autre une forme rectangulaire avec quatre positions de broches.

AGCO Sisu :

  • EEM4S5 (Tier 5 / Stage V) : La génération pour laquelle ce câble est destiné, avec l'unité de commande EDC MD1
  • Application : Machines agricoles AGCO équipées du moteur Sisu
💡
Bon à savoir : Le connecteur de diagnostic correspond à la génération du moteur. Cette version avec deux connecteurs 4-broches séparés est celle des moteurs Tier 5 ; les générations Sisu plus anciennes utilisent un connecteur différent. Vérifiez sur la machine elle-même avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC567A) | AGCO Sisu 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • AGV agriculture
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Véhicule agricole

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V8.4
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 4+4 broches

Fonctions de diagnostic

Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien
Indique si vous pouvez exécuter des procédures supplémentaires proposées par Jaltest pour chaque calculateur, comme des tests ou des apprentissages.Procédures supplémentaires

Utilisation

Numéro de référence
JDC567A
Calculateurs
EEM4S5 - EDC MD1 (gestion moteur)

Autres caractéristiques

Application
Machines AGCO équipées de moteurs Sisu Tier 5
Longueur
300 mm
