Jaltest  |  SKU : JDC506A9

Jaltest (JDC506A9) | Câble adaptateur Fendt 4 broches OBD – 16 broches OBD2 | Véhicule agricole

€97,95 TTC
€80,95 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

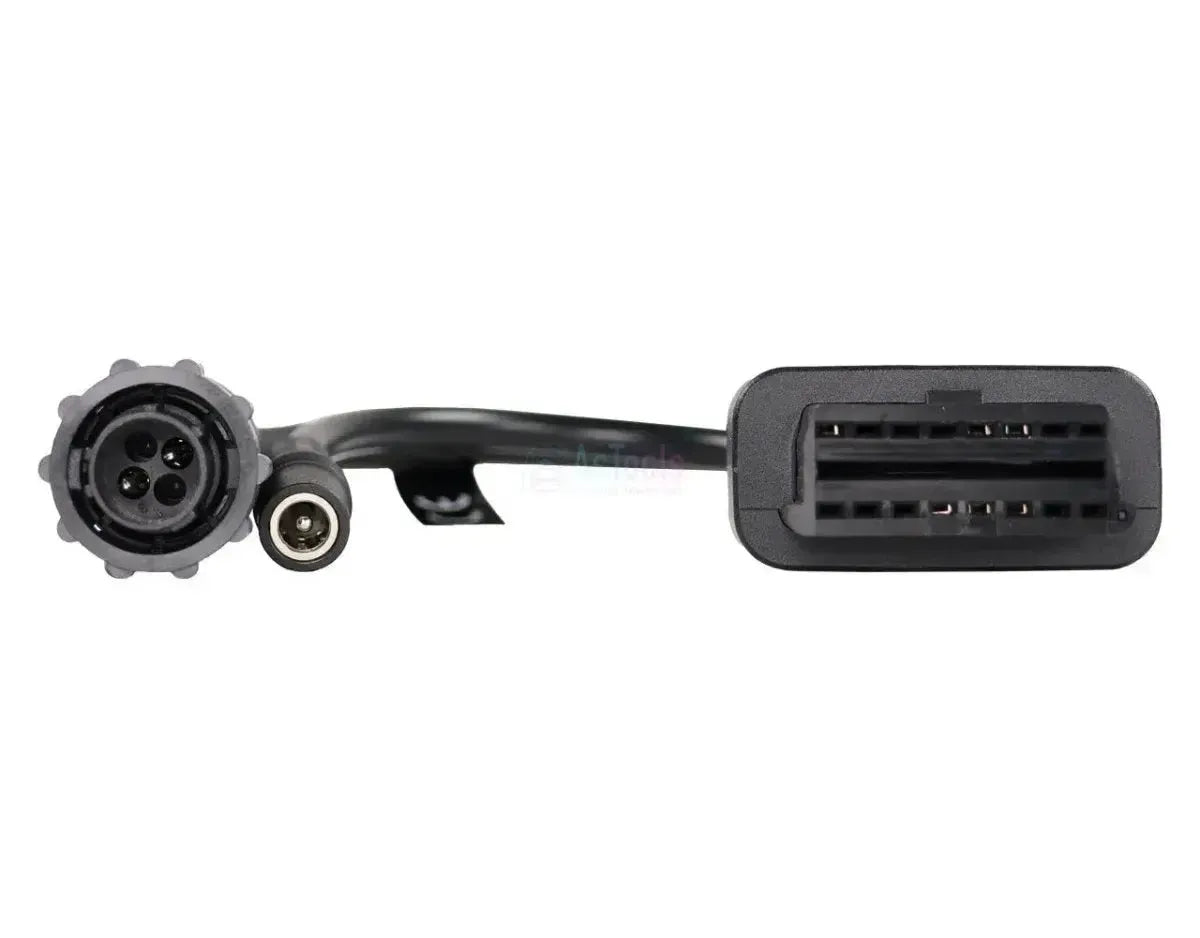

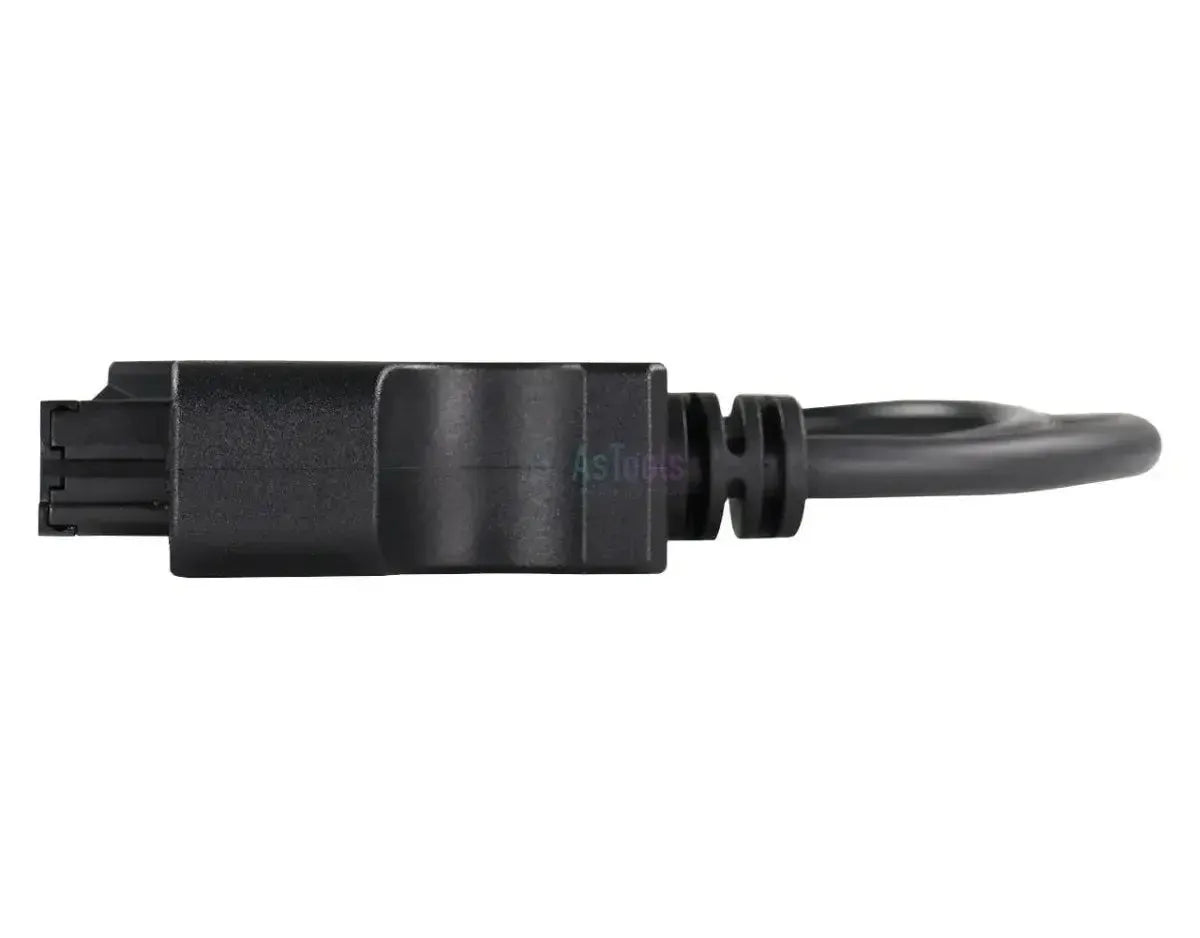

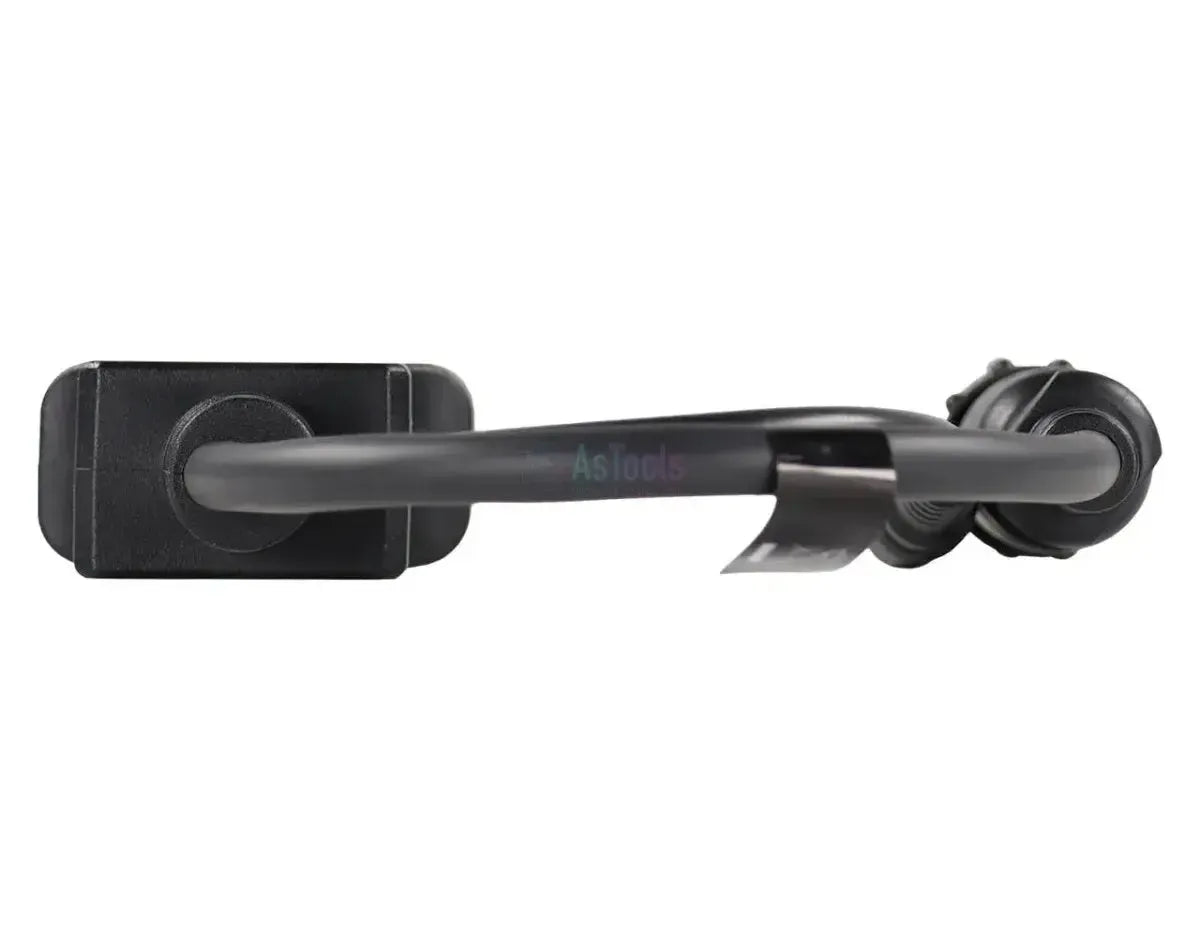

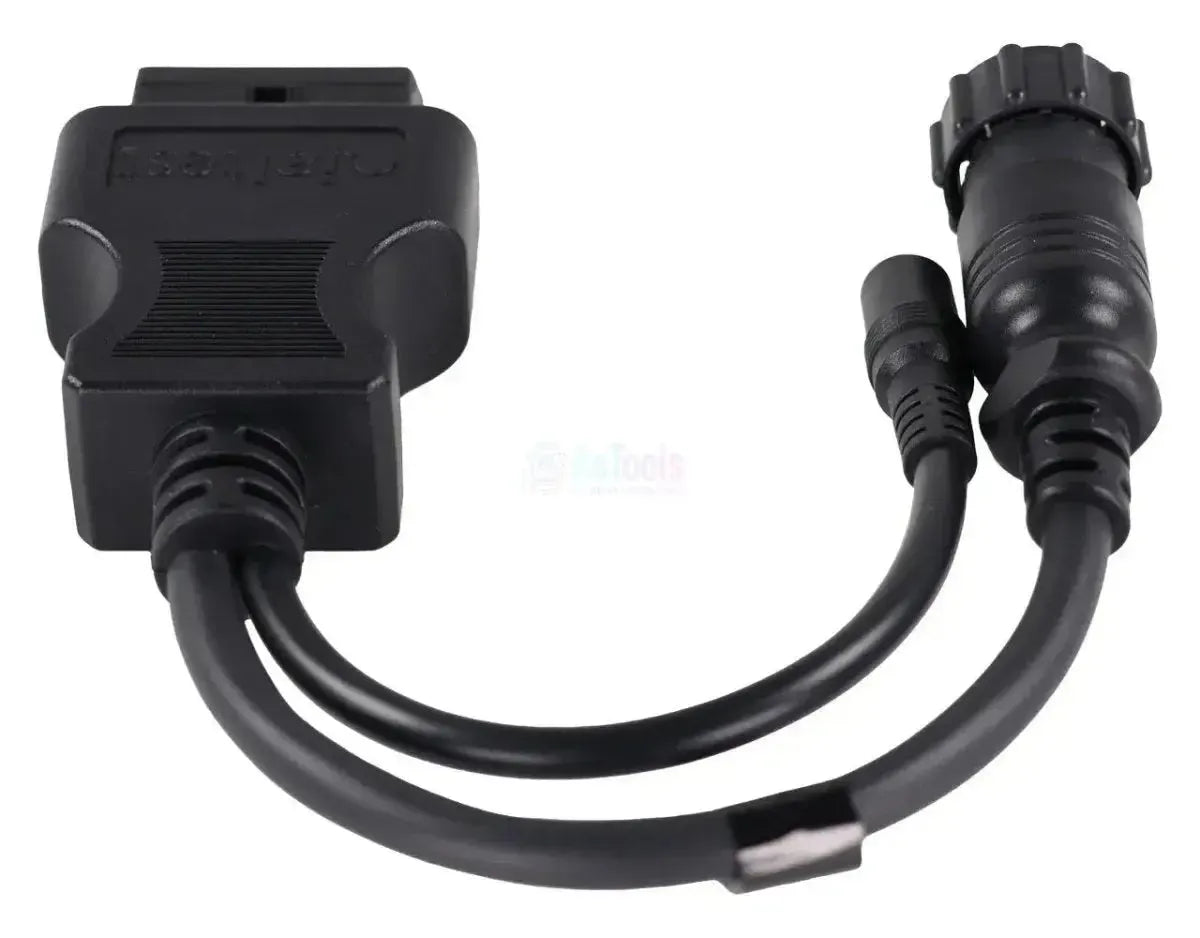

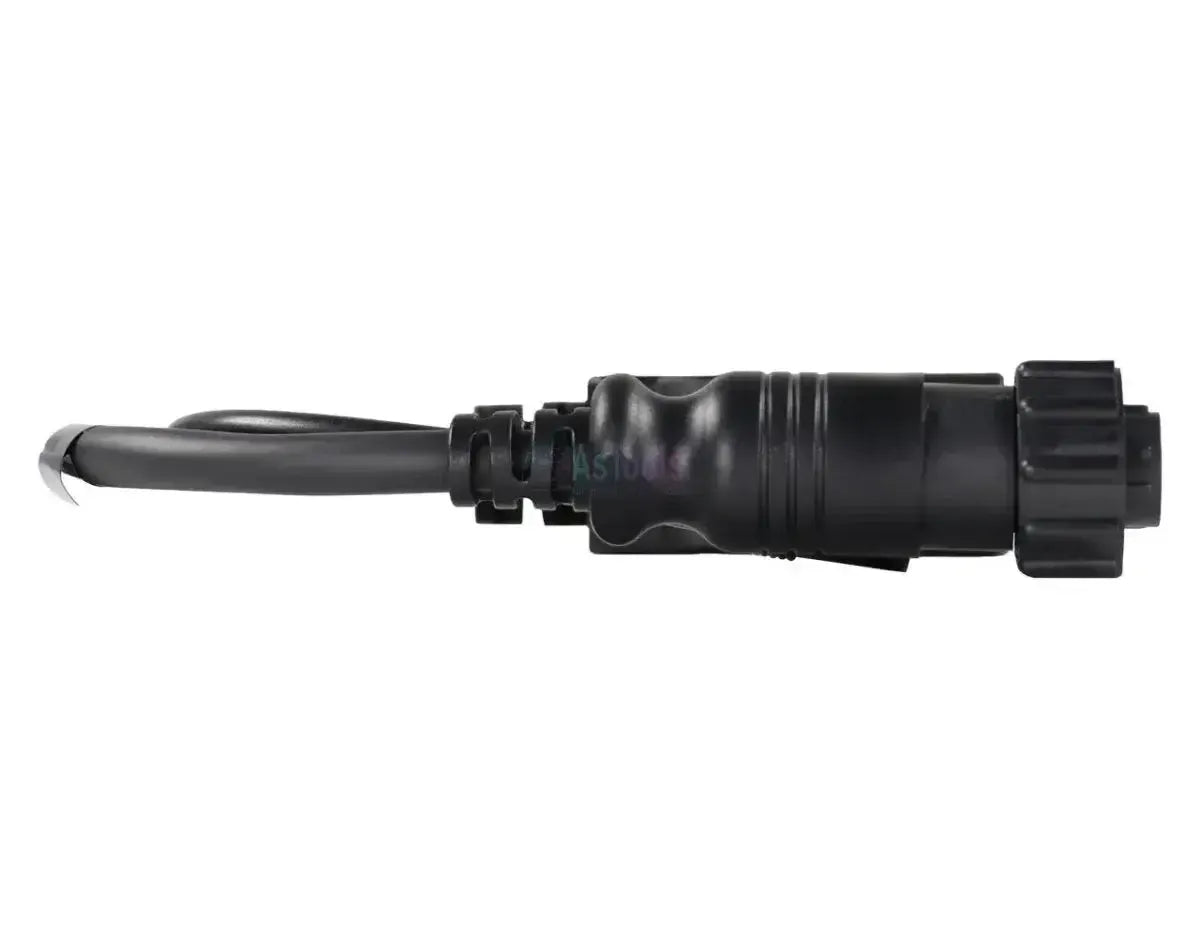

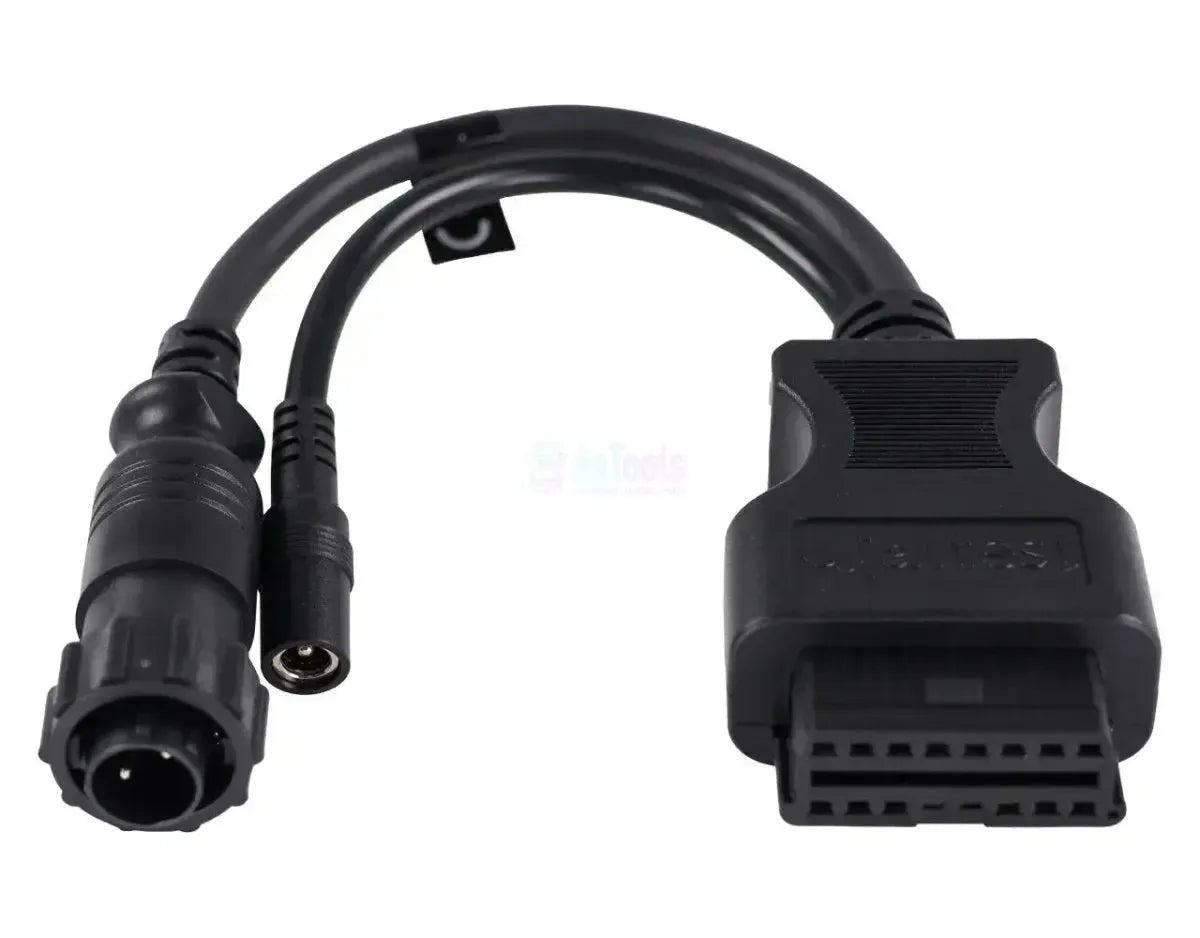

Le Jaltest JDC506A9 relie le connecteur de diagnostic 4 broches des tracteurs Fendt au connecteur OBD2 16 broches de votre câble de diagnostic Jaltest. Côté machine, une fiche ronde noire avec bague de serrage cannelée se fixe sur le connecteur situé dans la cabine. En aval du connecteur OBD2, le câble se divise en deux branches : l'une vers cette fiche ronde et une branche plus courte se terminant sur un connecteur d'alimentation rond. Le câble complet mesure 28 à 30 cm de long.

Via ce connecteur, l'équipement de diagnostic accède à la ligne de diagnostic Fendt et donc bien au-delà de la seule gestion moteur : la transmission GTR, le système de levage EHR et EHF et l'ordinateur de bord Comfort sont tous couverts, complétés sur la Xylon par les arbres de prise de force, le différentiel verrouillable et l'essieu avant suspendu. Sur la Favorit 900, vous accédez également à la gestion moteur EDC MS6.4 avec pompe d'injection à distributeur, tandis que Jaltest ne gère pas la motorisation sur la Farmer 400 et la Xylon 500. Cette version fonctionne avec le Jaltest Link V9 et relève de Jaltest AGV (véhicules agricoles).

AVANTAGES

✔Accès bien au-delà du moteur : transmission GTR, système de levage EHR/EHF et ordinateur de bord Comfort sont tous les trois couverts.
✔Sur la Xylon 500 également les arbres de prise de force FPTO/RPTO, le différentiel de blocage 4WD et l'essieu avant suspendu SFA.
✔Sur la Favorit 900 vous accédez à la gestion moteur EDC MS6.4 avec pompe d'injection à distributeur.
✔La commande des soupapes est également couverte : Rexroth Valves sur la Favorit 900 et le module Valves sur la Farmer 400.

POINTS IMPORTANTS

✕Cette version correspond à la Jaltest Link V9 : Si vous travaillez avec une Jaltest Link V8.1, ce câble n'est pas compatible.
✕Tous les Fendt ne disposent pas d'une gestion moteur couverte : Sur la Farmer 400 et la Xylon 500, Jaltest couvre bien la transmission, l'hydraulique et les arbres de prise de force, mais pas la gestion moteur.
✕L'unité d'autodiagnostic du tableau de bord (Vehicle Check Up) figure bien dans la liste de couverture, mais n'offre pas de fonctions de diagnostic.
✕Uniquement pour le Connecteur Fendt 4 broches: Fendt utilise en outre d'autres connecteurs de diagnostic, et vous reconnaîtrez la fiche ronde avec bague de serrage directement sur la machine.

Applications et fonctionnalités

Via ce Connecteur 4 broches vous contactez avec le Logiciel Jaltest le unités de commande du tracteur. Les unités présentes varient selon série et exécution. Les unités ci-dessous proviennent de Couverture Fendtde Jaltest AGV.

Unités de commande accessibles

  • Gestion moteur EDC MS6.4, pompe d'injection à rampe commune :La gestion électronique du moteur de la série Favorit 900.
  • Transmission GTR :La centrale de commande de la boîte de vitesses ; présente sur pratiquement toutes les versions Fendt à 4 broches.
  • Ordinateur de bord Confort :La centrale informatique pour les fonctions de confort et de carrosserie.
  • Hydraulique EHR et EHF :La suspension arrière et avant.
  • Distributeurs hydrauliques Rexroth :La commande des distributeurs hydrauliques externes sur la Favorit 900.
  • Modules électroniques Valves :La commande des soupapes sur la Farmer 400.
  • Prise de force FPTO et RPTO :La prise de force avant et arrière du Xylon 500.
  • Chaîne de transmission 4WD :La transmission intégrale et le différentiel verrouillable du Xylon 500.
  • Suspension SFA :La gestion de la suspension de l'essieu avant suspendu sur la Xylon 500.

Ce que vous pouvez faire

  • Lire et effacer les codes d'erreur :Lire la mémoire des défauts de l'unité de commande, avec la description du dysfonctionnement détecté.
  • Consulter les valeurs mesurées : Les valeurs actuelles des capteurs gérés par l'unité de commande, avec la possibilité de définir des seuils d'alarme.

Véhicules et applications compatibles

Fendt a utilisé ce connecteur 4 broches sur plusieurs générations. Les séries ci-dessous sont couvertes par Jaltest AGV, avec les années de fabrication correspondantes. Le type de connecteur présent dans votre cabine se vérifie directement sur la machine.

C'est le connecteur qui compte, pas le modèle. Ce câble s'adapte à tout tracteur Fendt équipé du connecteur de diagnostic 4 broches.

Fendt :

  • Fendt Favorit 900-série
  • Fendt Favorit 800-série
  • Fendt Favorit 700-série
  • Fendt Favorit 500-série : (1993 - 1999)
  • Fendt Farmer 400-série : (1999 - 2006)
  • Fendt Xylon 500-série : (1995 - 2004)
  • Fendt 700 Vario-série : (2006 - 2023)
  • Fendt 900 Vario-série : (2002 - aujourd'hui)
💡
Bon à savoir : Le connecteur 4 broches se situe dans la cabine. Les véhicules agricoles ne sont pas soumis à une obligation légale d'OBD, c'est pourquoi Fendt a conservé ce connecteur propriétaire sur de nombreuses années de fabrication. Vérifiez directement sur la machine avant de commander : il s'agit d'un connecteur rond, noir, avec une bague de serrage cannelée.

Contenu de l'emballage

  • 1x Jaltest (JDC506A9) | Fendt 4-pins OBD – 16-pins OBD2 Câble adaptateur | Véhicule agricole

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • AGV agriculture
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Véhicule agricole

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 4 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles AGV
Numéro de référence
JDC506A9

Autres caractéristiques

Application
Fendt Favorit, Farmer et Xylon (connecteur 4-pins)
Unités de commande
EDC MS6.4 (moteur), GTR (transmission), Comfort (ordinateur de bord), EHR et EHF (système de levage), Vannes Rexroth et Vannes (commande de vannes), FPTO et RPTO (prise de force), 4WD, SFA (suspension)
Fait partie de l'ensemble de câbles
Ensemble de câbles AGV (70002003)
