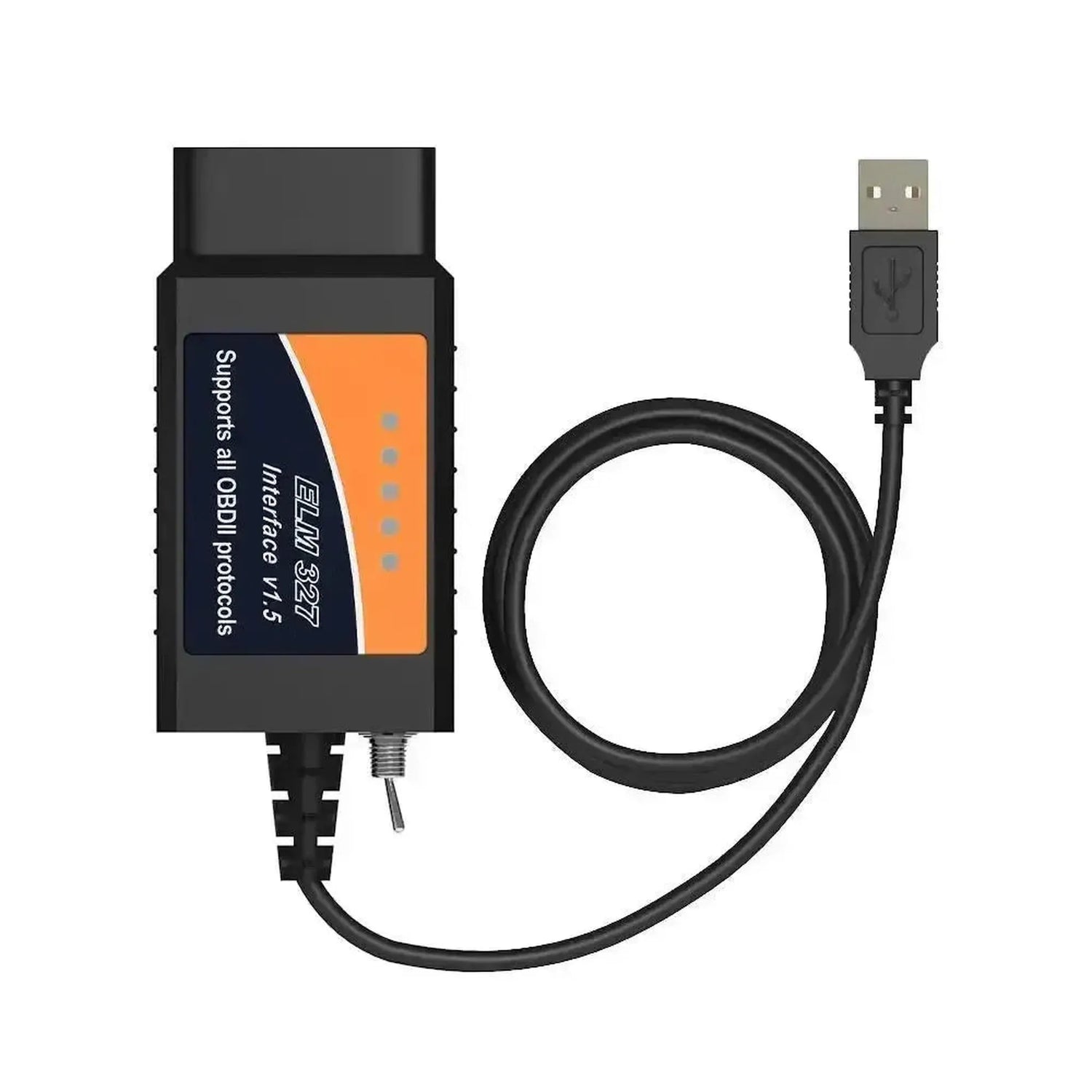

Câble d'interface USB universel ELM327 (FT232RL) (Commutateur HS/MS-CAN)

€14,95 TTC
€12,36 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

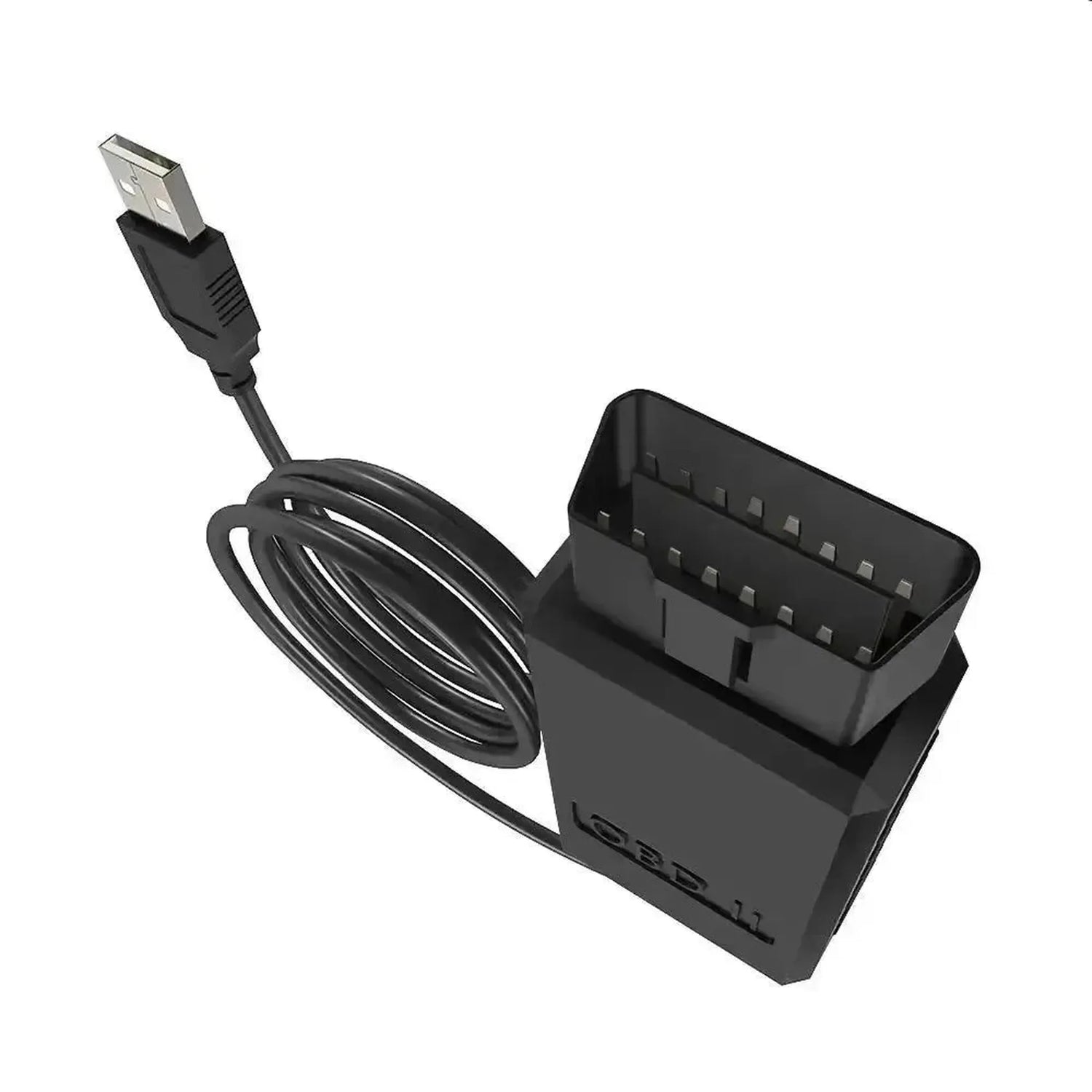

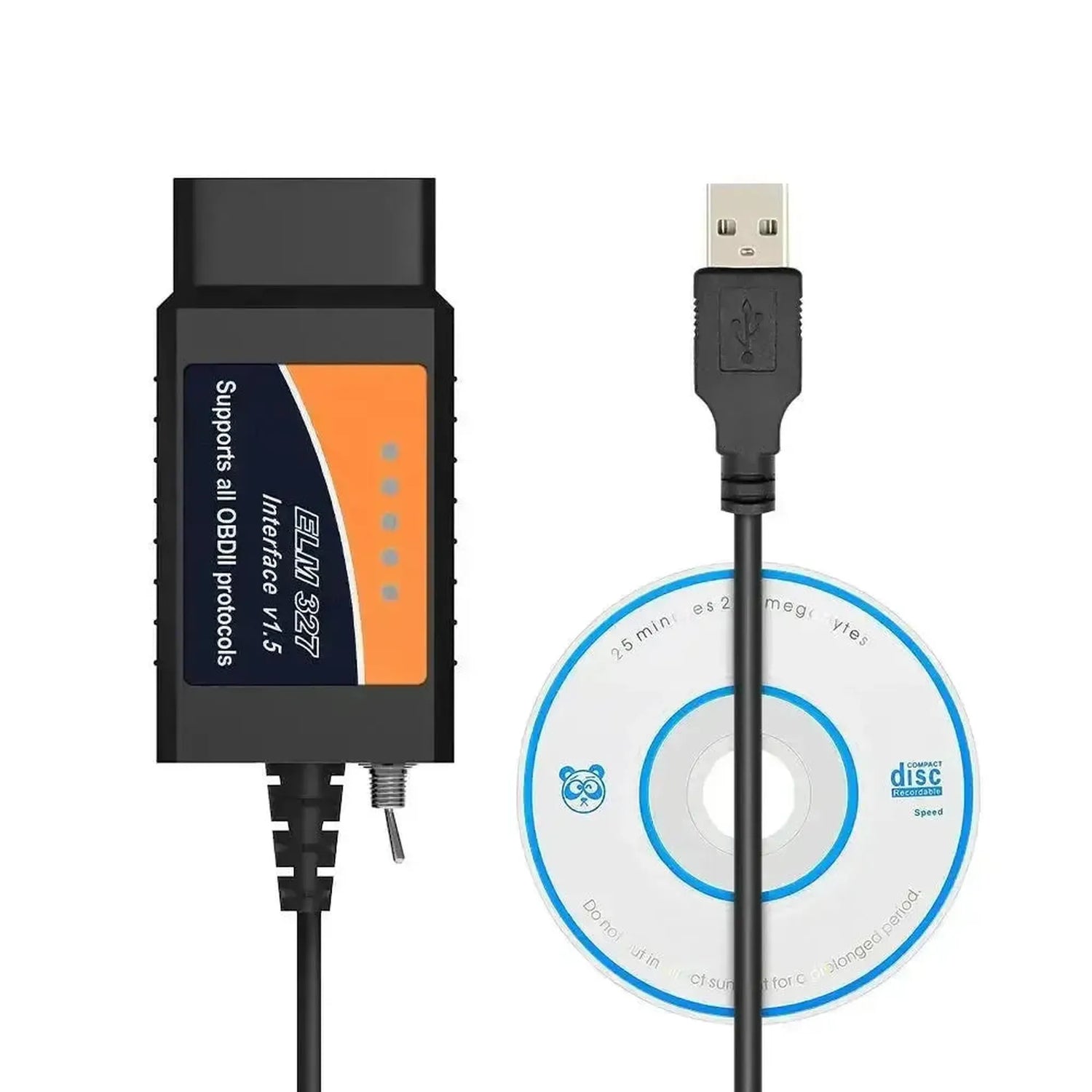

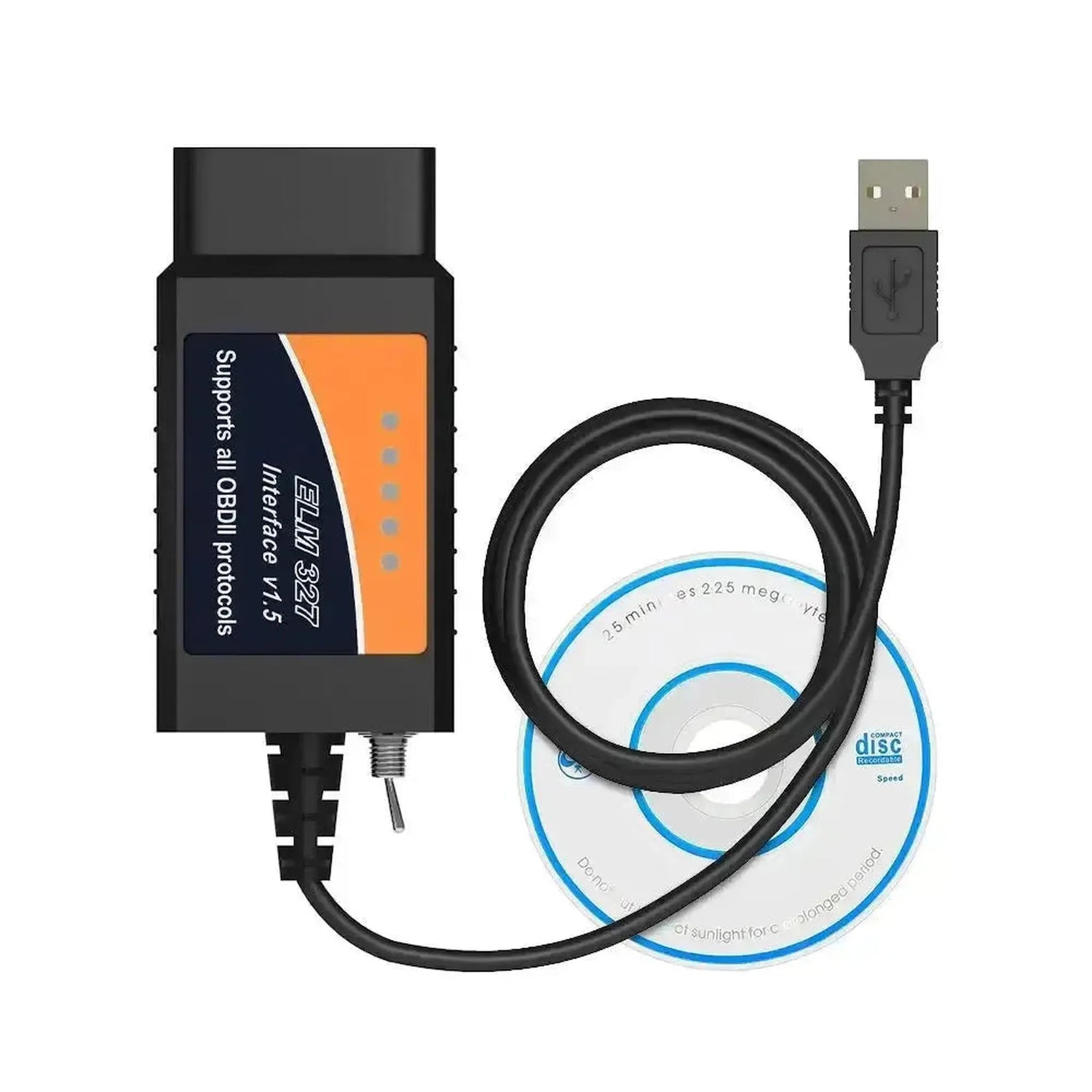

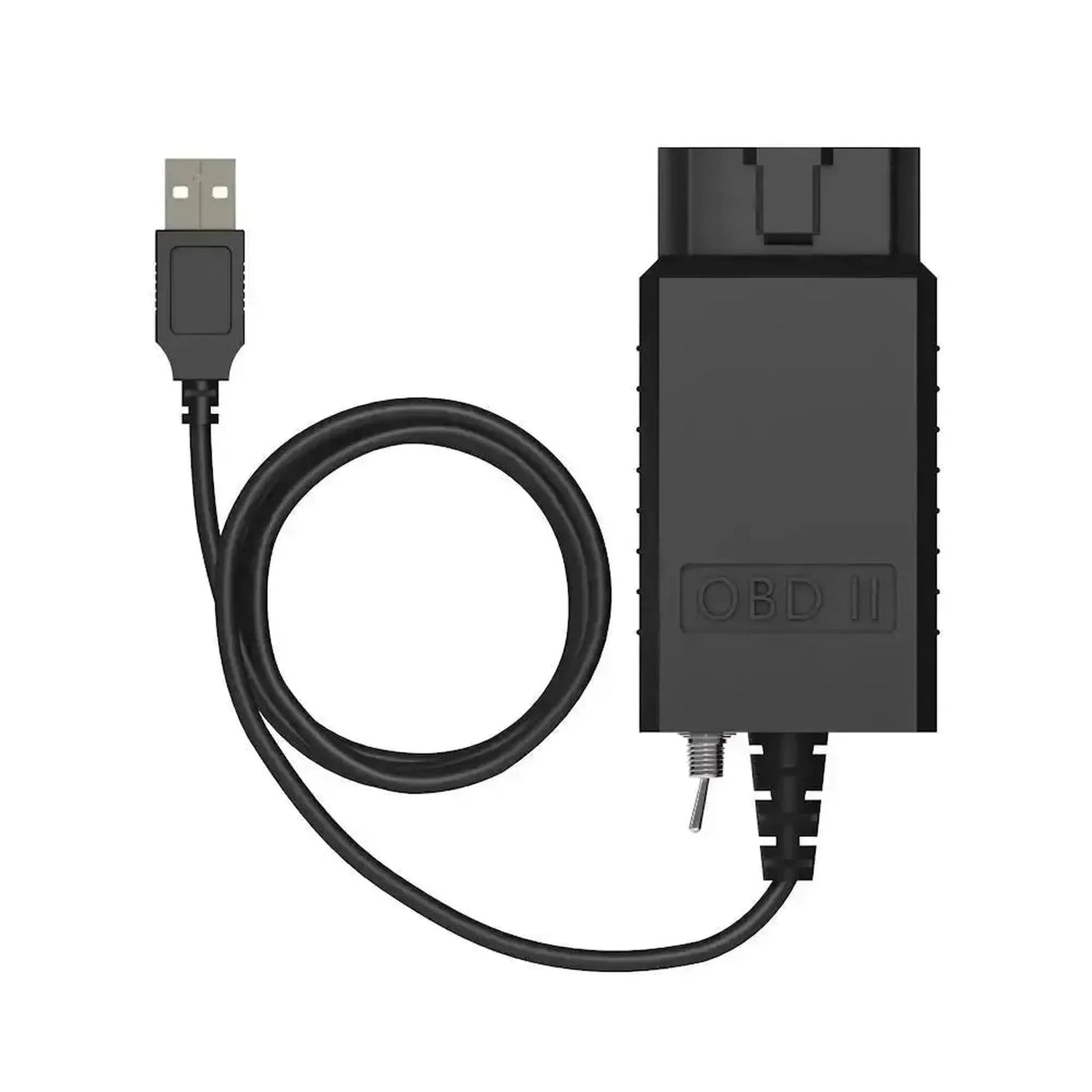

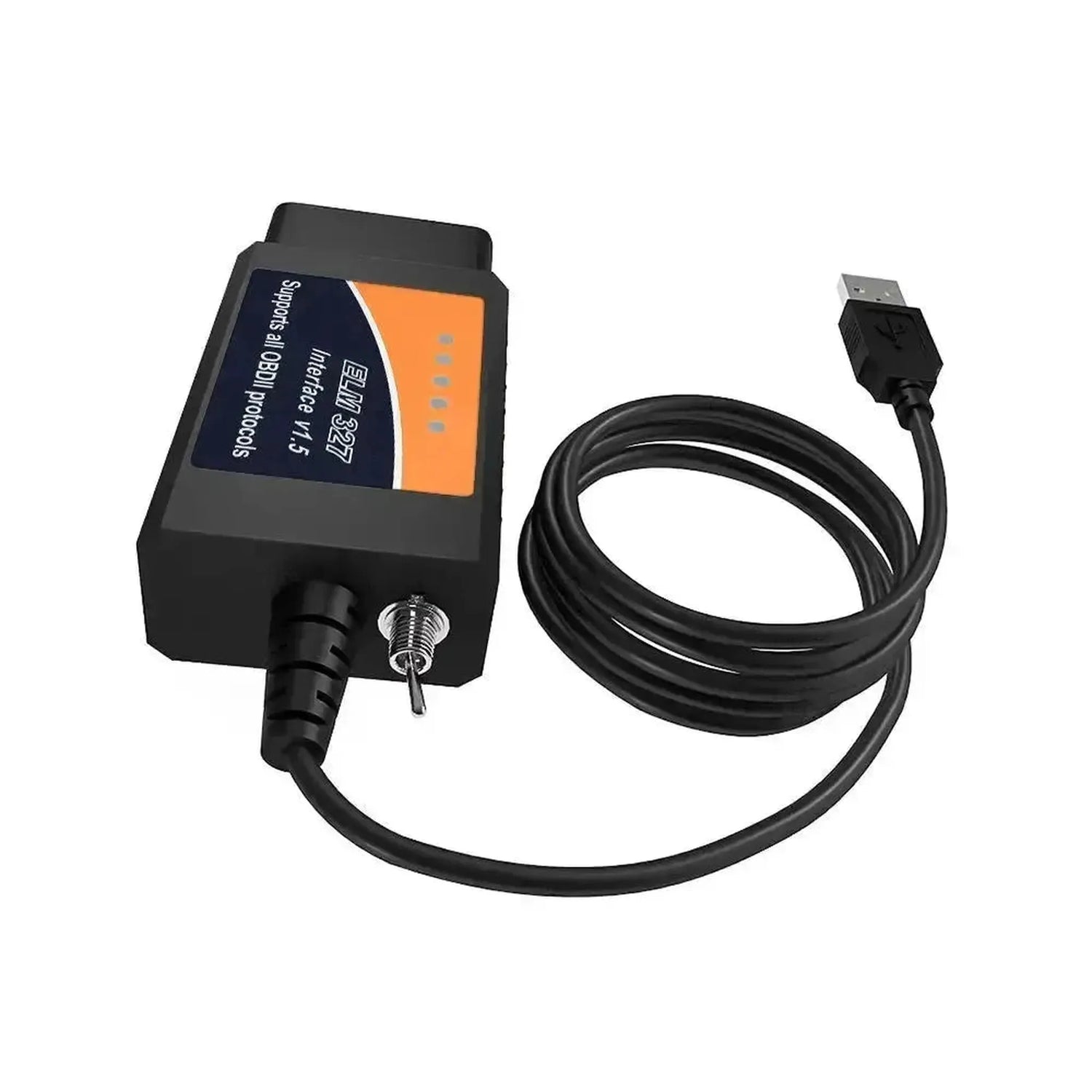

Le ELM327 universel (FT232RL) avec commutateur HS/MS-CAN est un câble d'interface USB de diagnostic conçu pour une communication série directe entre un véhicule et un système de diagnostic externe. Ce câble est équipé d'un connecteur OBD2 16 broches standard côté véhicule et d'une prise USB-A pour la connexion à un ordinateur ou un portable. La connexion câblée est principalement utilisée pour le diagnostic du véhicule, la surveillance en temps réel des paramètres du véhicule et la réalisation d'ajustements et de configurations de modules (codage), en particulier sur les véhicules utilisant des réseaux CAN séparés.

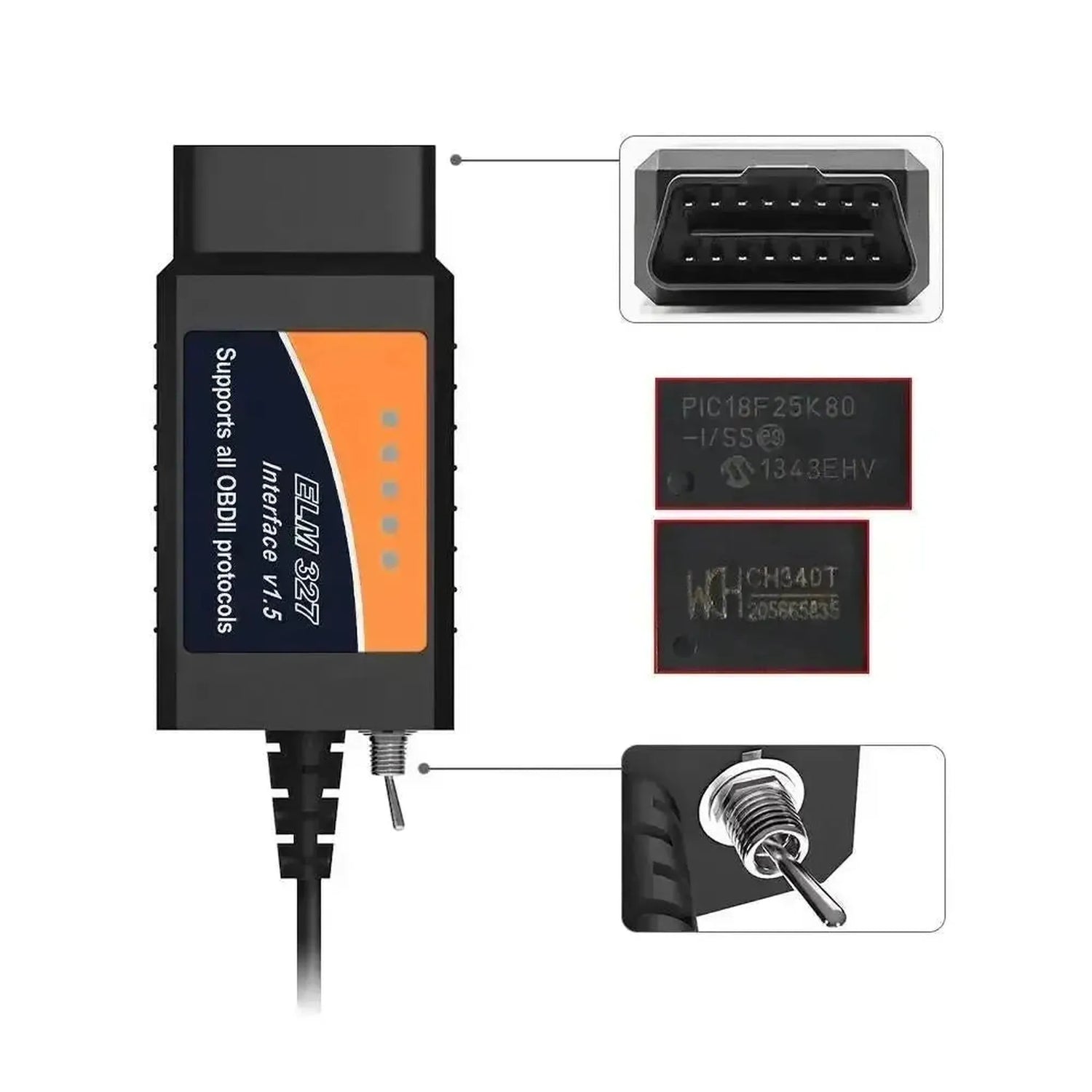

Pendant le cycle de communication, le câble d'interface agit comme un convertisseur de protocole qui traduit les données brutes des réseaux du véhicule en un port COM virtuel sur l'ordinateur. La puce FTDI FT232RL intégrée garantit un transfert de données extrêmement stable, essentiel lors des opérations d'écriture vers l'ECU. En plus des protocoles OBD2 standard (comme K-Line et ISO-CAN), le câble est équipé d'un interrupteur à bascule physique. Cela permet à l'utilisateur de changer manuellement l'affectation des broches entre le réseau HS-CAN (High Speed), pour les modules de groupe motopropulseur, et le réseau MS-CAN (Medium Speed). Ainsi, le logiciel de diagnostic peut accéder à des modules secondaires spécifiques tels que l'électronique de carrosserie (BCM) ou le tableau de bord.

AVANTAGES

✔ Commutation physique entre HS-CAN et MS-CAN pour accéder aux modules spécifiques du fabricant.
✔ Intégration de la puce FT232RL pour une stabilité garantie lors des transferts de données prolongés et du codage.
✔ Prise en charge des commandes ELM327 v1.5, assurant une large compatibilité avec les protocoles J1850.
✔ La connexion USB câblée élimine le risque de perte de signal pouvant survenir avec les interfaces sans fil.

POINTS IMPORTANTS

✕ Nécessite une intervention manuelle avec l'interrupteur lorsque le logiciel le demande lors du scan des réseaux.
✕ L'interface dépend d'un logiciel de diagnostic externe et de pilotes spécifiques au système d'exploitation pour fonctionner.
✕ Non compatible avec les systèmes d'exploitation mobiles tels qu'iOS ou Android en raison de la connexion USB.

Applications et fonctionnalités

L'interface USB ELM327 avec commutateur offre une large gamme de possibilités de diagnostic, selon le logiciel utilisé. Les fonctions ci-dessous sont techniquement prises en charge par l'interface :

  • Lecture et effacement des codes DTC : Détection et suppression des codes d'erreur diagnostiques dans l'unité de commande moteur (ECU) et les modules secondaires via la norme OBD2.
  • Surveillance des données en temps réel : Lecture en temps réel des données des capteurs, telles que le régime moteur, la température du liquide de refroidissement, les valeurs de la sonde lambda et les pressions de carburant.
  • Configuration du véhicule (Données As-Built) : Lecture et écriture de fichiers de configuration pour activer ou désactiver des options spécifiques au véhicule via un logiciel compatible.
  • Fonctions de service : Assistance pour effectuer des régénérations statiques, des calibrations et des procédures de réinitialisation des valeurs apprises dans diverses unités de commande.

Fonctions et capacités spéciales

L'ajout de l'interrupteur manuel étend les fonctionnalités de la puce ELM327 standard, ce qui donne les capacités matérielles spécifiques suivantes :

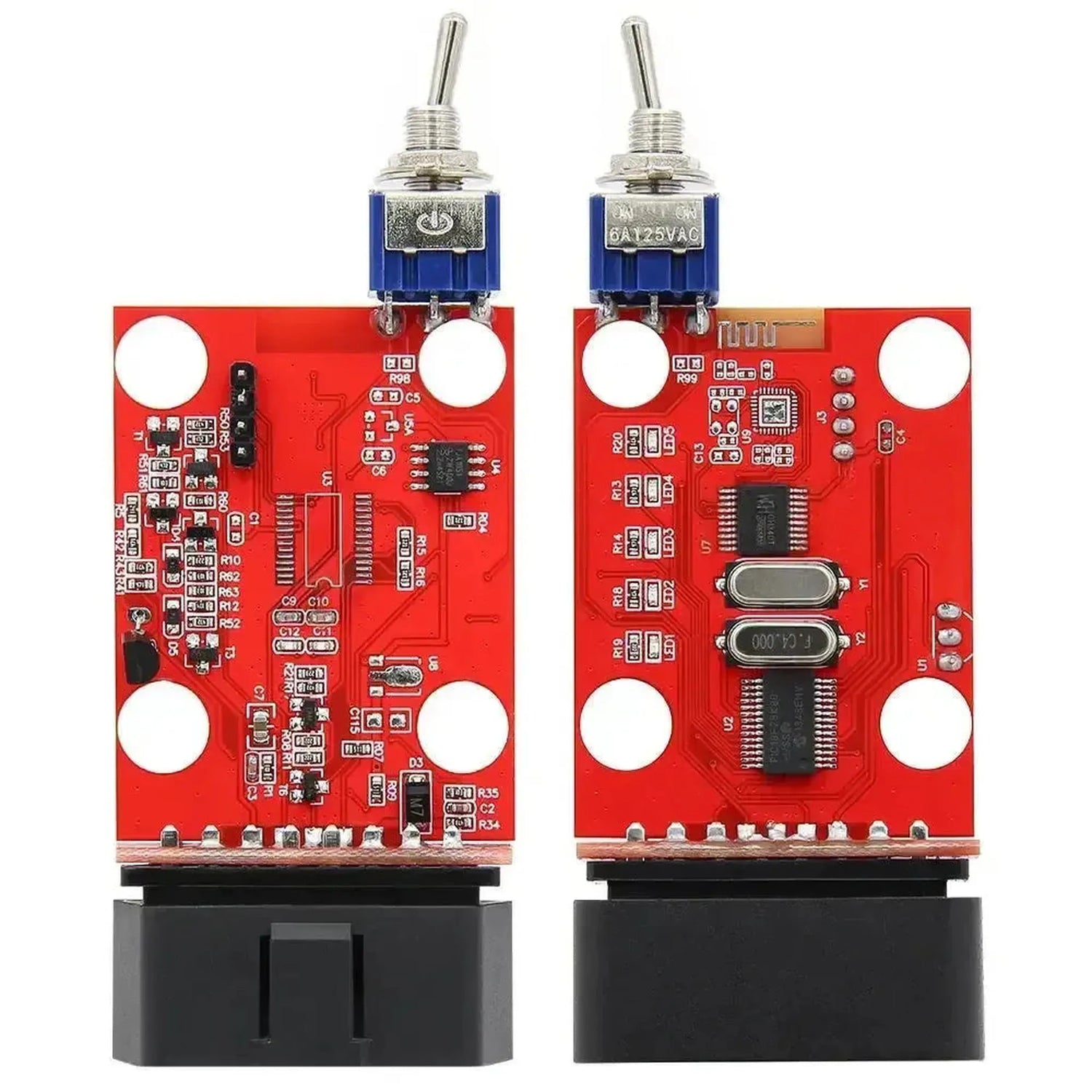

  • Commutation matérielle du réseau : L'interrupteur physique déplace les broches actives sur la prise OBD2 du bus CAN standard (broches 6 et 14) vers le bus MS-CAN (broches 3 et 11).
  • Accès aux modules CAN secondaires : Permet la communication avec des modules non connectés au réseau principal, tels que le module GEM, la climatisation et les capteurs de stationnement pour certaines marques automobiles.
  • Initialisation du module : Prise en charge de l'appairage ou de l'initialisation de nouveaux modules de commande dans le réseau MS-CAN après remplacement ou réparation.

Véhicules compatibles

Le câble fonctionne comme une interface OBD2 standard pour tous les véhicules compatibles EOBD/OBD2. La fonctionnalité MS-CAN ajoutée a été spécialement développée et testée pour les marques suivantes :

Ford, Mazda, Lincoln & Mercury :

  • Tous les modèles avec réseau MS-CAN : Convient à presque tous les modèles de l'année 2003 à aujourd'hui équipés d'un bus CAN Medium Speed séparé.
  • Support OBD2 global : Moteurs essence à partir de l'année modèle 2001 et moteurs diesel à partir de l'année modèle 2004 (marché UE).

Logiciels et systèmes d'exploitation compatibles

Ce câble interface nécessite un logiciel de diagnostic tiers pour fonctionner. Le matériel est optimisé pour les suites logicielles qui adressent le réseau MS-CAN.

Logiciels compatibles :

  • FORScan : Diagnostic complet du véhicule, modifications de configuration et programmation des modules (nécessite l'interrupteur lors des scans de modules).
  • ELMConfig / Focccus / FF2 : Outils logiciels spécifiques pour modifier les données As-Built et les options cachées chez Ford et Mazda.
  • ScanMaster-ELM / MultiECUScan : Pour le diagnostic OBD2 général (avec MultiECUScan possible en combinaison avec des câbles adaptateurs supplémentaires).

Systèmes d'exploitation :

  • Windows : Entièrement supporté (Windows 7, 8, 10 et 11). Nécessite l'installation des pilotes de port COM virtuel (VCP) pour le chipset FTDI.
💡
Bon à savoir : Installez les pilotes FTDI actuels sur votre système Windows avant de brancher l'interface dans le port USB. Vérifiez et configurez ensuite le port COM attribué dans les paramètres de votre logiciel de diagnostic pour une communication stable.

Contenu de l’emballage

  • 1x ELM327 universel (FT232RL) avec interrupteur HS/MS-CAN | câble interface USB

Spécifications techniques

Spécification Description
Marque produit Universel
Modèle produit ELM327 USB FT232RL avec interrupteur
Connexion véhicule OBD2 16 broches (Mâle)
Connexion système externe USB Type-A
Version matérielle v1.5
Chipset intégré FTDI FT232RL (pour conversion USB vers Série)
Réseaux supportés HS-CAN, MS-CAN (via interrupteur)
Protocoles supportés ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM
Interrupteur physique Oui, commute entre la broche 6/14 (HS-CAN) et la broche 3/11 (MS-CAN)
Longueur du câble Environ 1,5 mètre
