Câble interface USB universel ELM327 (CHT340) (Commutateur HS/MS-CAN)

Name: Câble interface USB universel ELM327 (CHT340) (Commutateur HS/MS-CAN)
Brand: AsTools
SKU: A0141-2
Price: 15.95 EUR
Availability: InStock
Rating: 5 (2 reviews)

2 avis

€15,95 TTC

€13,18 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

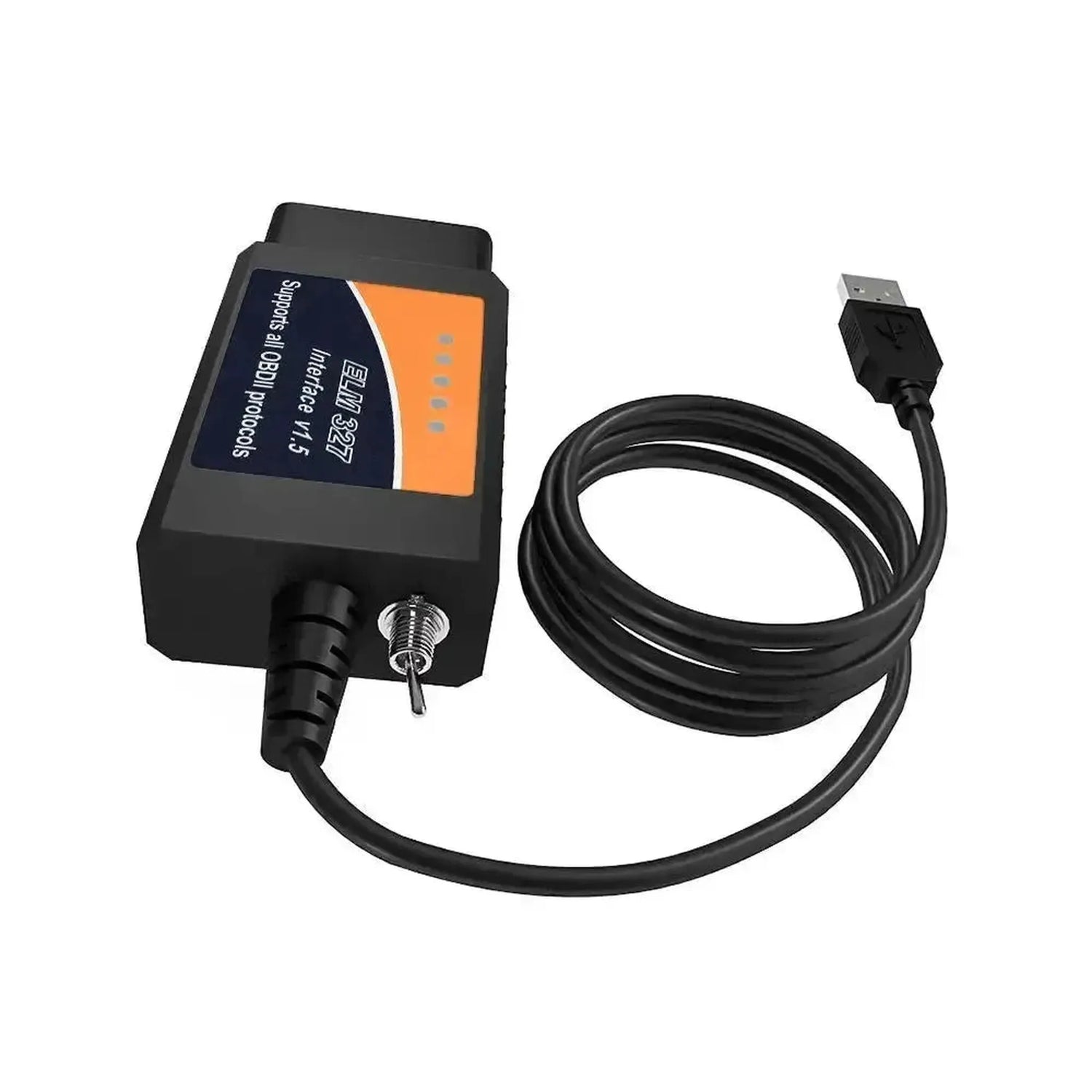

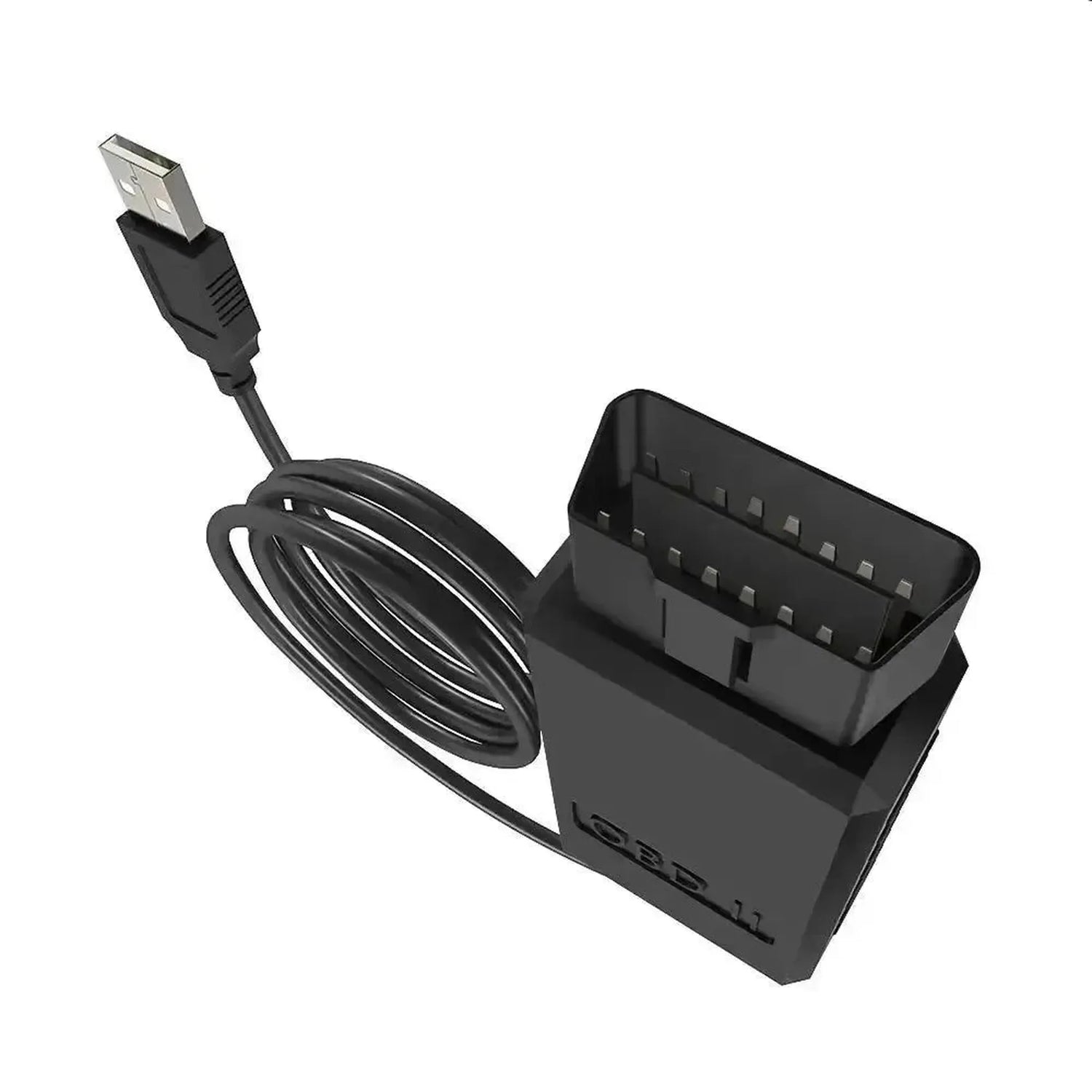

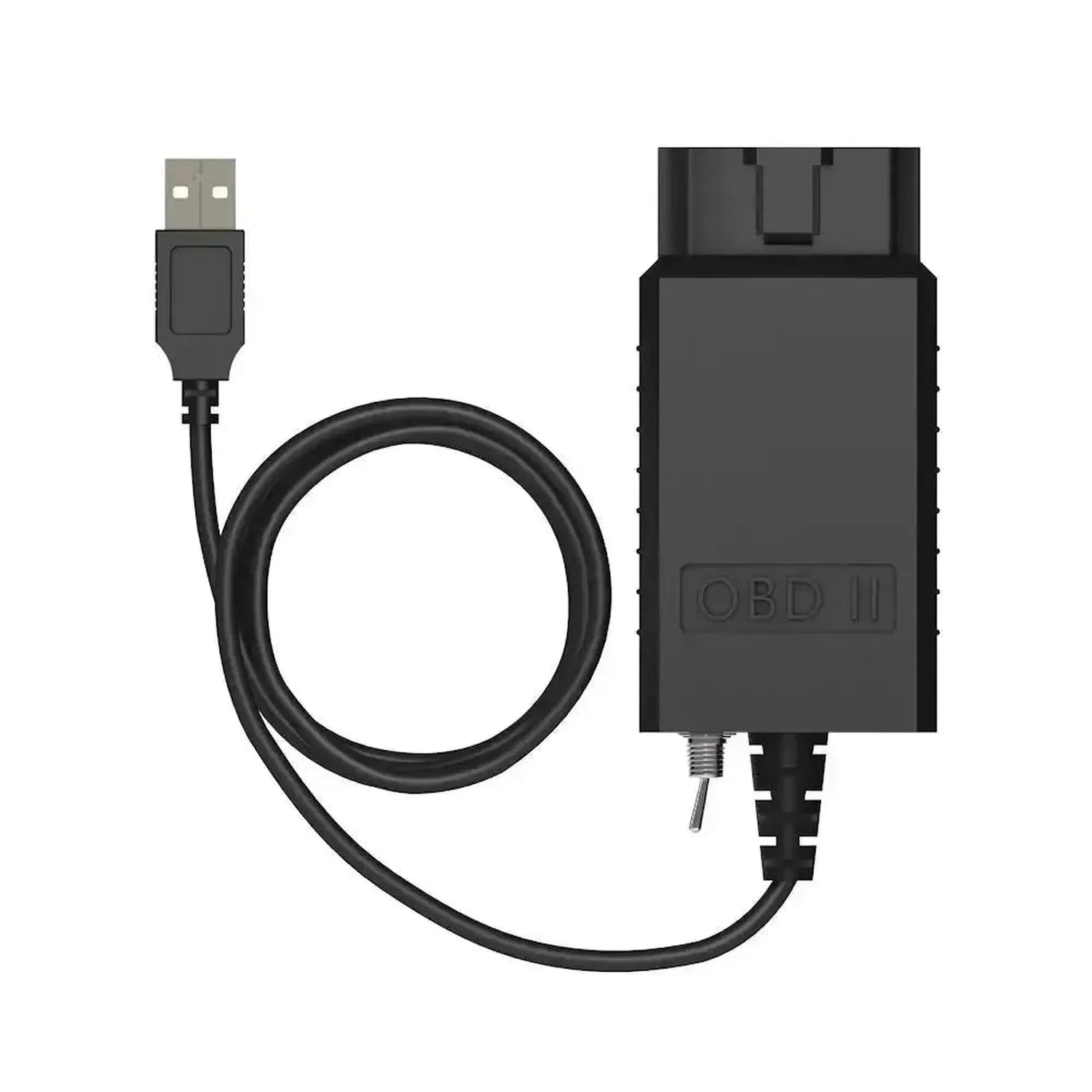

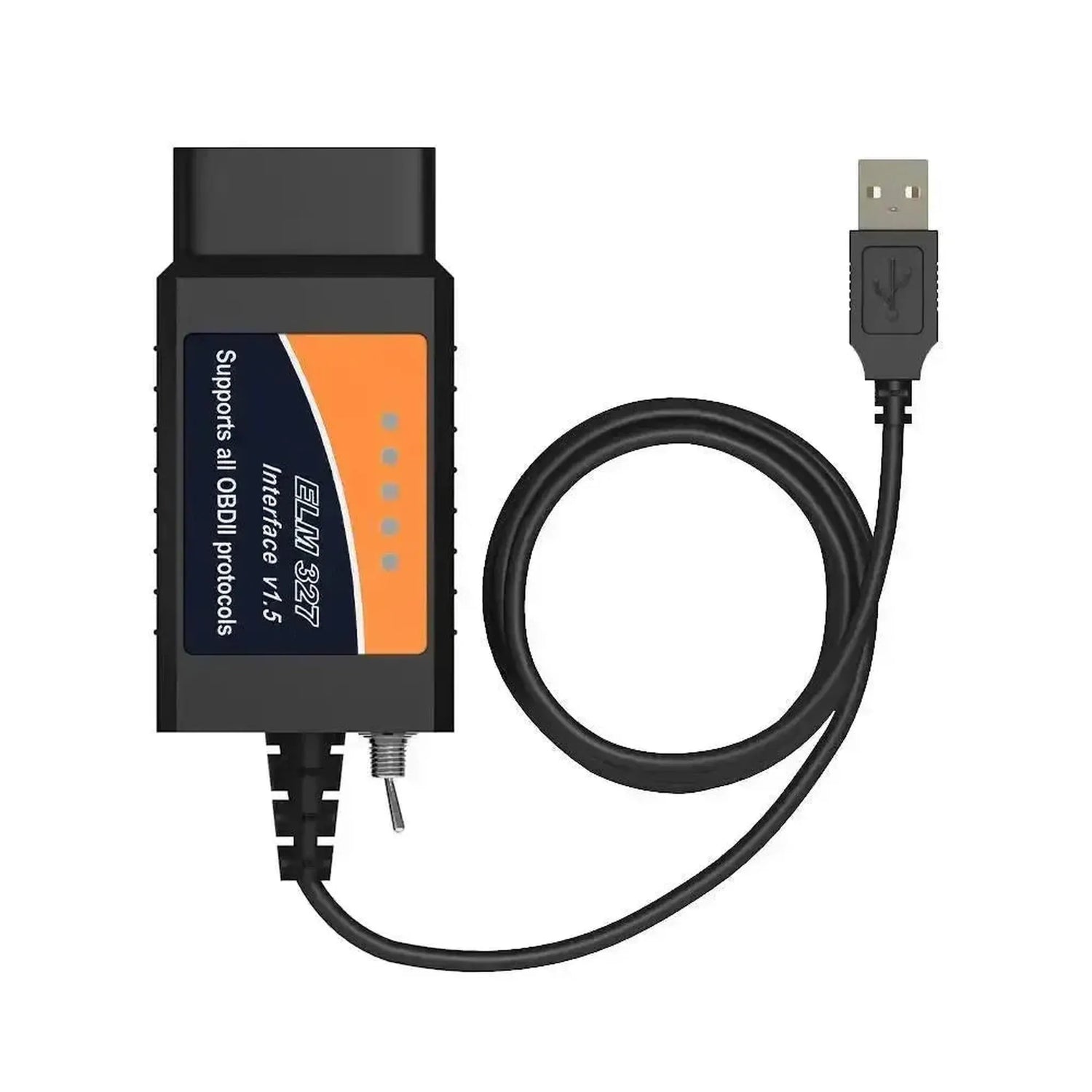

De Universele ELM327 (CHT340) met HS/MS-CAN-schakelaar is een USB-interfacekabel die uw laptop via de OBD2-poort met de auto verbindt. Met diagnosesoftware zoals FORScan leest u foutcodes en live data uit en past u instellingen van regeleenheden aan.

Het verschil met een gewone ELM327 is de schakelaar op de kabel. Daarmee kiest u tussen HS-CAN (pin 6 en 14) en MS-CAN (pin 3 en 11). Ford en Mazda gebruiken MS-CAN voor onder meer audio-, klimaat- en comfortmodules; zonder schakelaar ziet de software die modules niet. De CHT340-USB-chip (CH340T) werkt onder Windows met een gratis driver.

PLUSPUNTEN

✔HS- en MS-CAN — Eén schakelaar voor beide netwerken.

✔Ideaal voor FORScan — Ook Ford- en Mazda-comfortmodules.

✔Bekabeld via USB — Stabiel tijdens het coderen.

✔Voeding via OBD2 — Geen lader of batterij nodig.

AANDACHTSPUNTEN

✕Handmatig schakelen — FORScan vraagt wanneer u moet omzetten.

✕Driver nodig — Installeer eerst de CH340-driver.

✕Afhankelijk van software — De software bepaalt de functies.

✕Alleen USB — Geen Bluetooth of wifi.

Toepassingen en functionaliteiten

De kabel is bedoeld voor doe-het-zelvers en werkplaatsen die met een laptop willen uitlezen of coderen, vooral bij Ford en Mazda.

Functies

Foutcodes: Uitlezen en wissen.
Live data: Sensorwaarden in realtime.
Coderen: Instellingen aanpassen met FORScan.
MS-CAN: Toegang tot comfortmodules.

Schakelaar

HS-CAN: Pin 6 en 14, o.a. motor, ABS en airbag.
MS-CAN: Pin 3 en 11, o.a. audio en comfort.
Omzetten: Alleen als de software erom vraagt.

Zo gebruikt u hem

Driver installeren: Installeer de CH340-driver op uw Windows-laptop.
Aansluiten: Steek de kabel in de OBD2-poort en in de USB-poort.
COM-poort kiezen: Kies in de software de COM-poort uit Apparaatbeheer.
Contact aan: Zet het contact aan en start de software.
Schakelen: Zet de schakelaar om zodra FORScan daarom vraagt.

Speciale functies en mogelijkheden

Wat deze kabel anders maakt dan een standaard ELM327:

Fysieke schakelaar: HS-CAN en MS-CAN zonder solderen.
Bekabelde verbinding: Geen wegvallend signaal tijdens coderen.
Universeel OBD2: Ook te gebruiken als gewone uitleeskabel.

Compatibele software en besturingssystemen

De kabel werkt alleen met software op een pc of laptop. Bekende programma's:

FORScan: Diagnose en coderen voor Ford, Mazda, Lincoln en Mercury.
ELMConfig: Configuratie van Ford- en Mazda-modules.
Generieke OBD2-software: Bijvoorbeeld ScanMaster-ELM, voor standaard OBD2.

Besturingssysteem: Windows, met de CH340-driver. De kabel verschijnt dan als COM-poort in Apparaatbeheer.

Compatibele voertuigen

Voor standaard OBD2-diagnose werkt de kabel op de meeste auto's met een OBD2-poort: in Europa benzine vanaf 2001 en diesel vanaf 2004. De schakelaar is bedoeld voor auto's met een apart MS-CAN-netwerk:

Ford: Modellen vanaf ca. 2003–2004 met MS-CAN.
Mazda: Modellen met MS-CAN, o.a. op Ford-platformen.
Lincoln en Mercury: Modellen met MS-CAN.

Verpakkingsinhoud

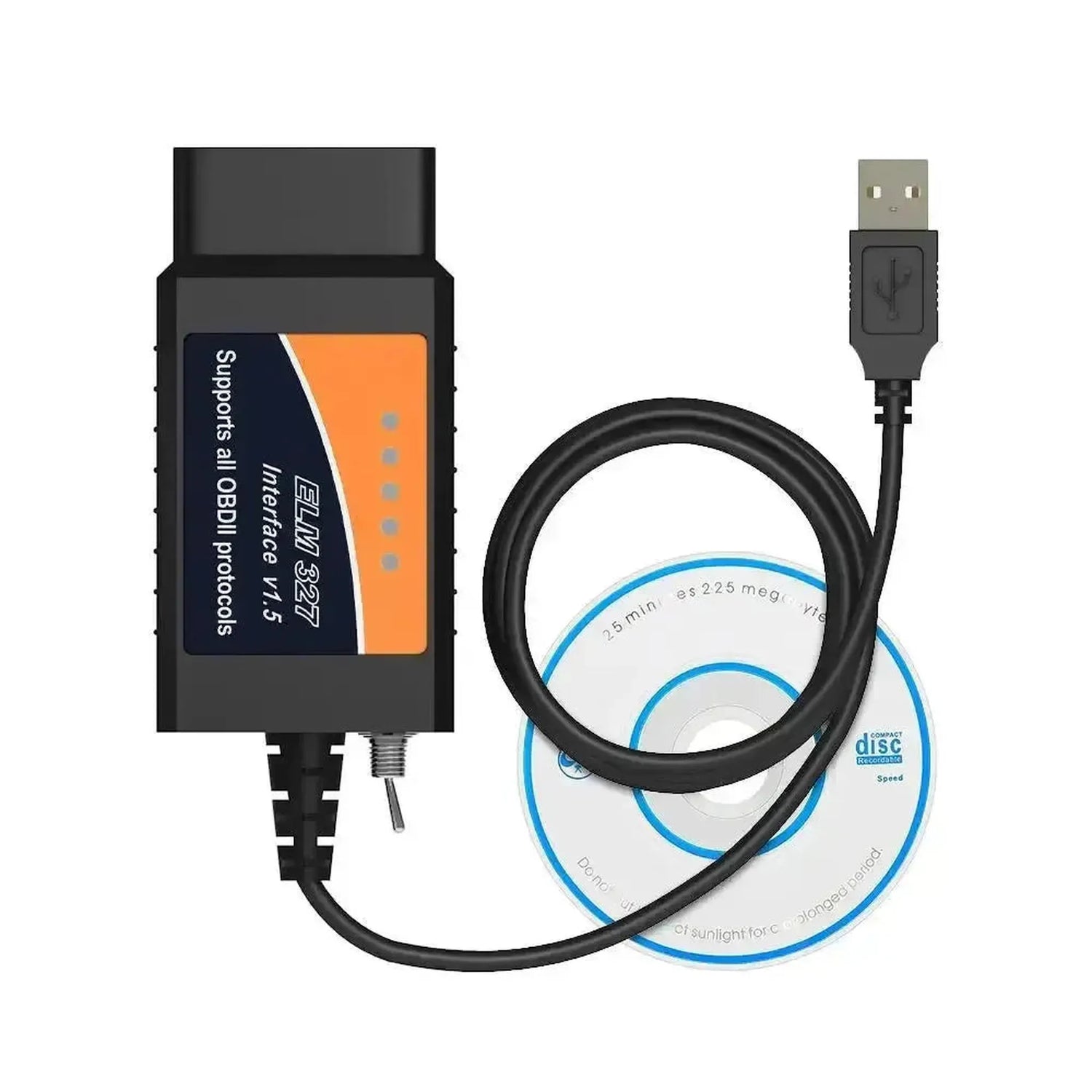

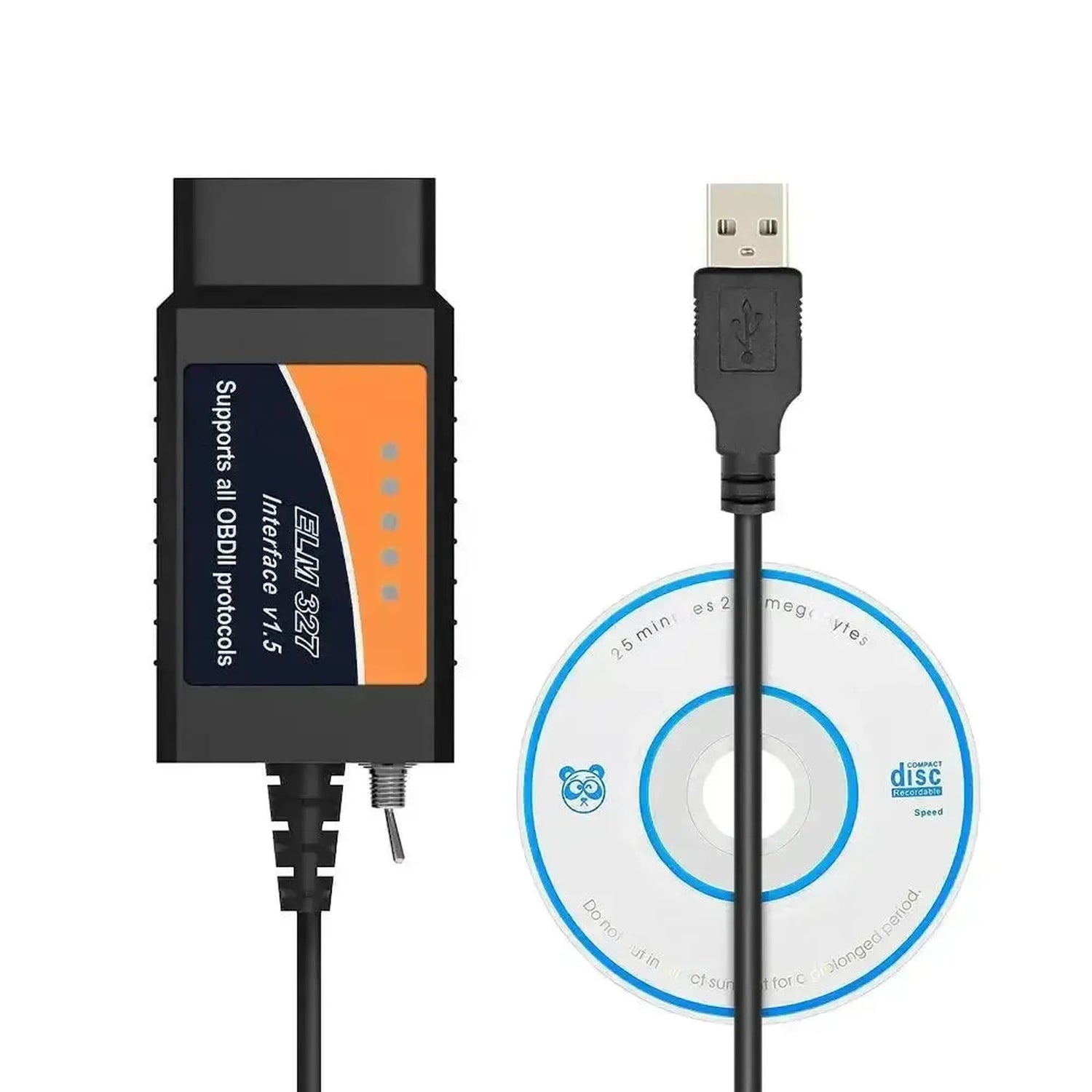

1x Universele ELM327 (CHT340) met HS/MS-CAN-schakelaar | USB-interfacekabel

💡

Goed om te weten: Zet de schakelaar standaard op HS-CAN. FORScan vraagt zelf wanneer u naar MS-CAN moet omzetten en weer terug. Vraagt FORScan nooit om te schakelen, dan zoekt hij ook geen MS-CAN-modules; controleer dan de verbindingsinstellingen.

Caractéristiques techniques

Généralités

Le fabricant de l'interface. Universel signifie un clone ELM327 sans marque.Marque: Universeel

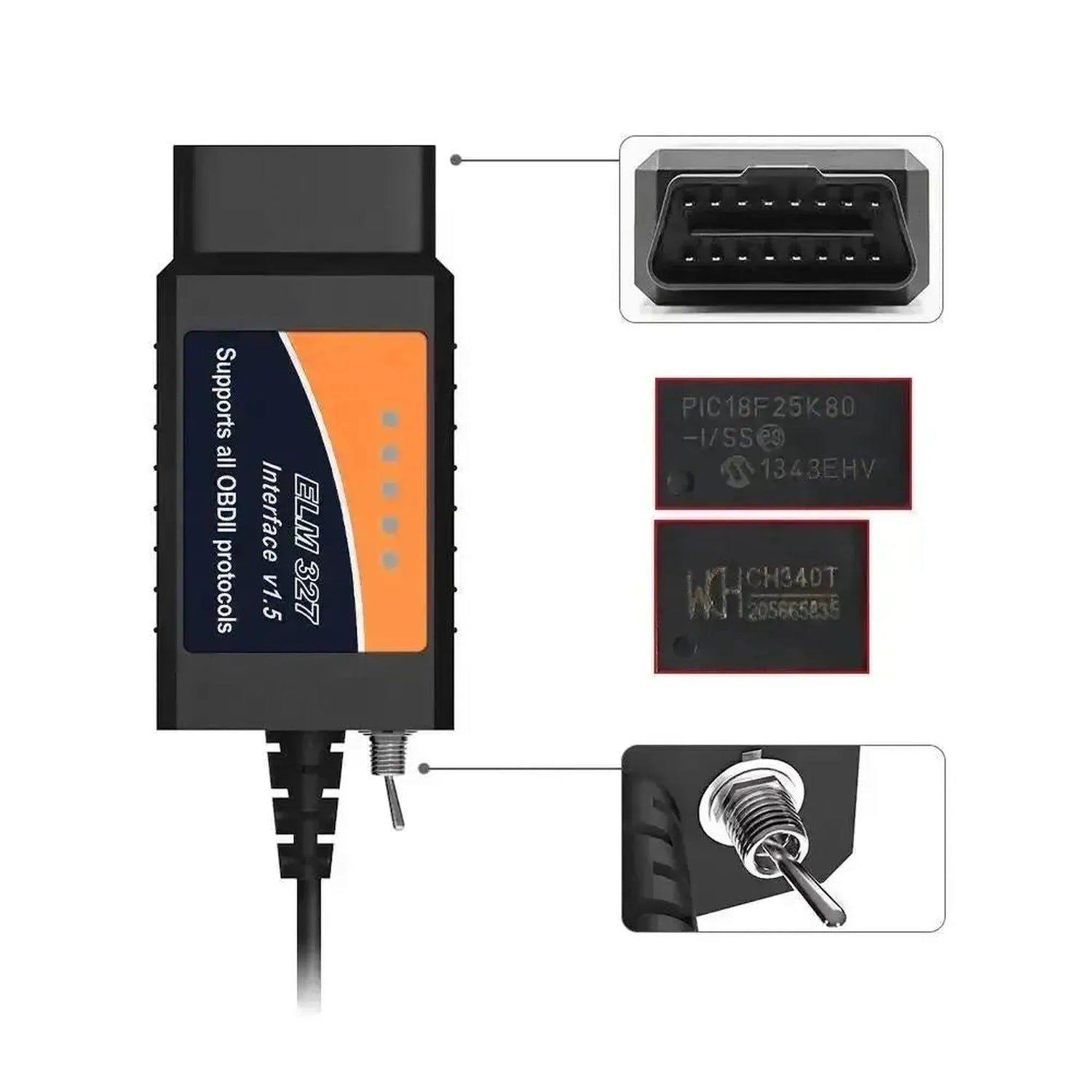

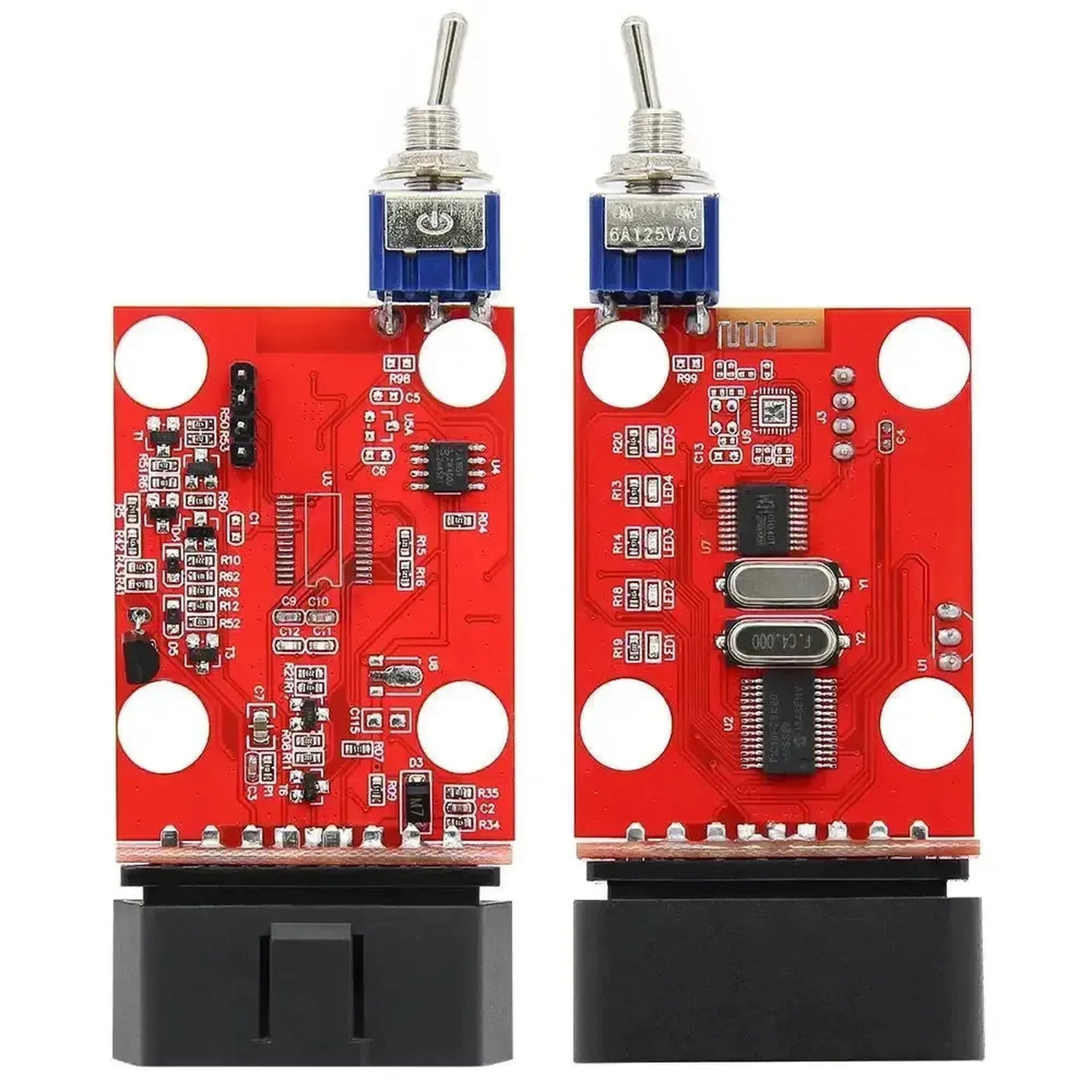

La puce de l'interface. Une bonne puce garantit une connexion stable et des données plus rapides.Puce: CHT340 (CH340T)

Connexion

Comment l'interface communique avec votre téléphone, tablette ou ordinateur portable : sans fil via Bluetooth ou par câble USB.Connexion au téléphone ou au PC: USB
Avec le BLE, l'interface fonctionne aussi avec un iPhone ou un iPad. Sans BLE, ce n'est généralement pas possible.Bluetooth Low Energy (BLE): Non
La longueur du câble. Un câble plus long permet de placer l'ordinateur portable plus facilement à côté du véhicule.Longueur du câble: 1,5 m

Compatibilité

Sur quels appareils vous pouvez utiliser l'interface. Vérifiez notamment la compatibilité iOS si vous avez un iPhone.Systèmes d'exploitation: Windows
Avec quelles applications ou logiciels de diagnostic l'interface fonctionne. Certaines applications offrent plus de fonctions, comme le codage chez BMW ou Ford.Applications compatibles: FORScan
ScanMaster-ELM
ELMConfig
Les langages de communication que l'interface comprend. Les véhicules anciens ou américains utilisent parfois des protocoles que toutes les interfaces neProtocoles: SAE J1850 PWM/VPW
ISO 9141-2
KWP2000
Un bouton permettant de basculer entre deux réseaux CAN. Nécessaire pour accéder à tous les modules Ford et Mazda avec FORScan.Commutateur HS-CAN et MS-CAN: Oui

Fonctions

Modifier les réglages du véhicule, par exemple activer des options cachées. Fonctionne uniquement avec des applications comme BimmerCode ou FORScan.Codage: Oui
Réinitialisations et fonctions d'apprentissage, comme la remise à zéro de l'intervalle d'entretien. Va au-delà de la simple lecture des codes défaut.Réinitialisations d'entretien: Oui

Alimentation

La tension à laquelle l'interface fonctionne. La plupart sont conçues pour les véhicules 12 volts et non pour les camions 24 volts.Tension d'alimentation: 12 V
Connexion au véhicule: OBD2 à 16 broches
Connexion au PC: USB-A

Autres caractéristiques

Merk: Universeel
Model: ELM327 (CHT340) met HS/MS-CAN-schakelaar
Type: OBD2-interfacekabel (USB)
Schakelaar: HS-CAN (pin 6/14) / MS-CAN (pin 3/11)
Protocollen: ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, SAE J1850 PWM/VPW
Voeding: Via de OBD2-poort (12 V)
