OBDSTAR IScan Triumph | Appareil de diagnostic | Moto

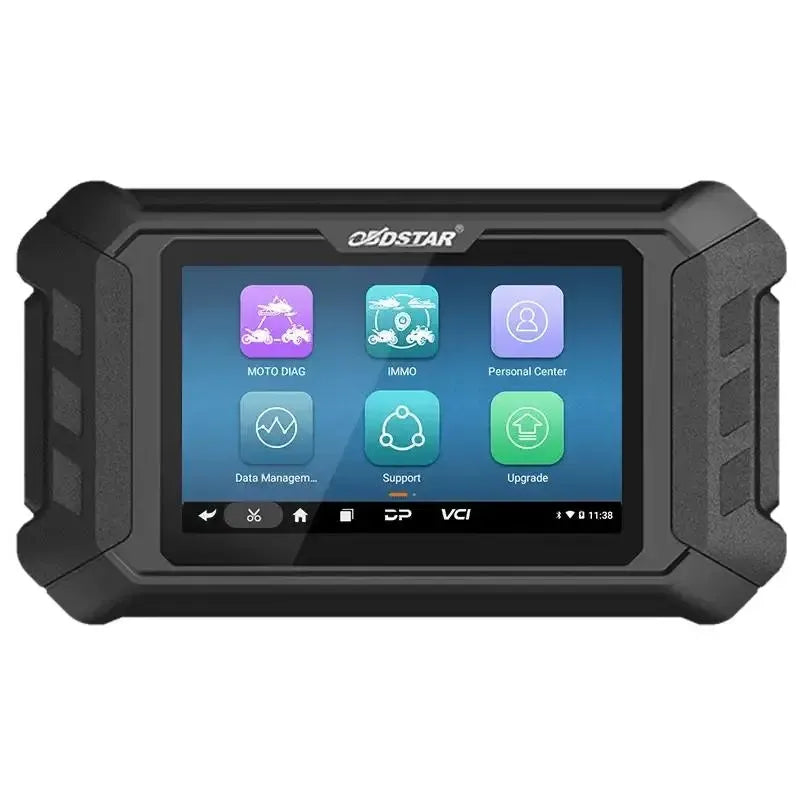

Le OBDSTAR IScan Triumph est un appareil de lecture pour motos, spécialement développé pour Triumph. Ce système est basé sur une tablette avec Android 5.1.1, un processeur RK3128 quad-core et un écran tactile de 5,0 pouces. L'IScan Triumph prend en charge des fonctions de diagnostic étendues, des fonctions spéciales et la programmation des clés. Une licence d'un an pour les mises à jour logicielles est incluse à l'achat.

L'appareil offre des capacités avancées telles que l'identification automatique du VIN et l'affichage de données en direct sous différents formats, notamment texte, graphiques en forme d'onde et diagrammes d'instruments. Les mises à jour sont effectuées via une connexion Wi-Fi. Le logiciel inclut également l'accès aux bulletins techniques, à l'assistance aux pannes et aux schémas de câblage interactifs, offrant un support pour les procédures de diagnostic complexes.

---

Fonctions de diagnostic :

L'IScan Triumph prend en charge la lecture de toutes les unités de commande présentes sur la moto, y compris l'ECU, l'ABS et le TPMS.

• Test d'actionneur : Commande des composants tels que injecteurs, ventilateurs ou soupapes pour vérifier leur bon fonctionnement.

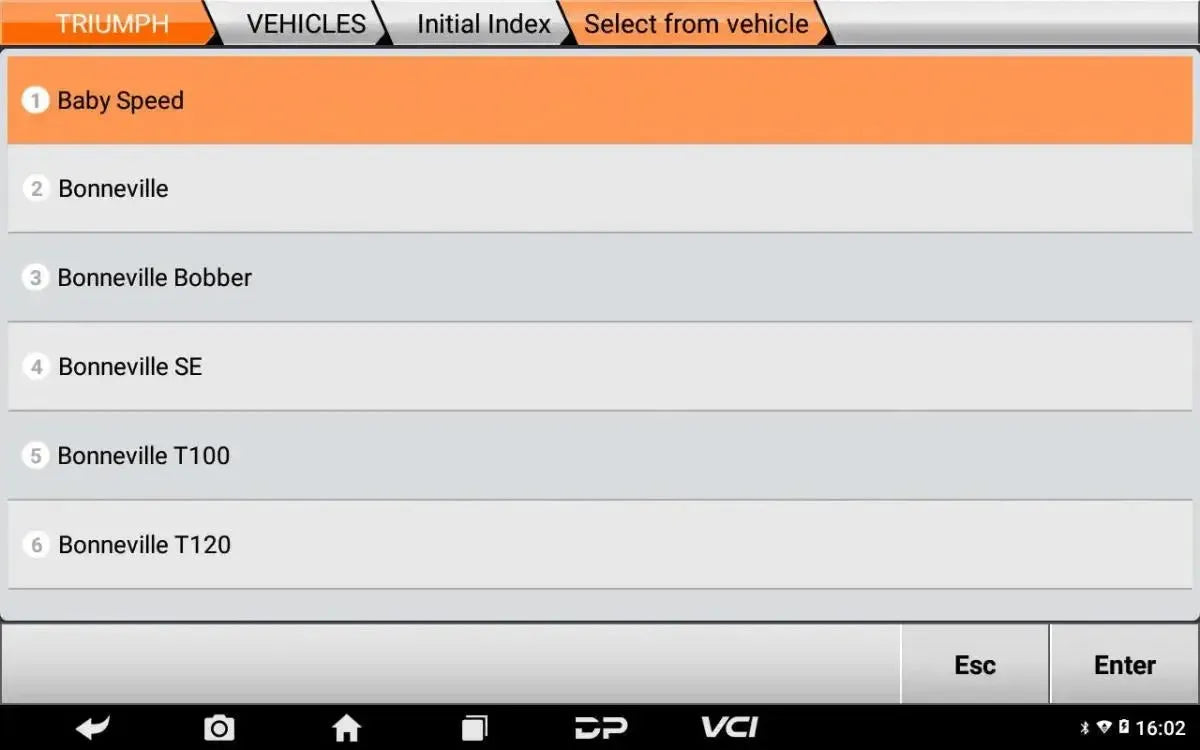

• Identification automatique du VIN : Identifie automatiquement la moto sur la base du numéro de châssis pour un scan rapide du système.
• Lecture et effacement des codes d'erreur : Lit et supprime les codes de défaut (DTC) de tous les systèmes disponibles de la moto.
• Données en direct : Affiche les données en temps réel des capteurs et composants sous diverses formes, telles que texte, graphiques et compteurs.

---

Fonctions des clés et EEPROM :

L'IScan Triumph offre des fonctions pour la gestion des clés et de l'antidémarrage de la moto.

Fonctions des clés :

• Programmation des clés : Programmation de clés neuves ou de remplacement, y compris l'assistance en cas de perte totale des clés.
• Fonctions d'immobilisation : Appairage et gestion des composants du système d'antidémarrage, tels que l'unité de commande moteur et le verrouillage électronique du guidon.

---

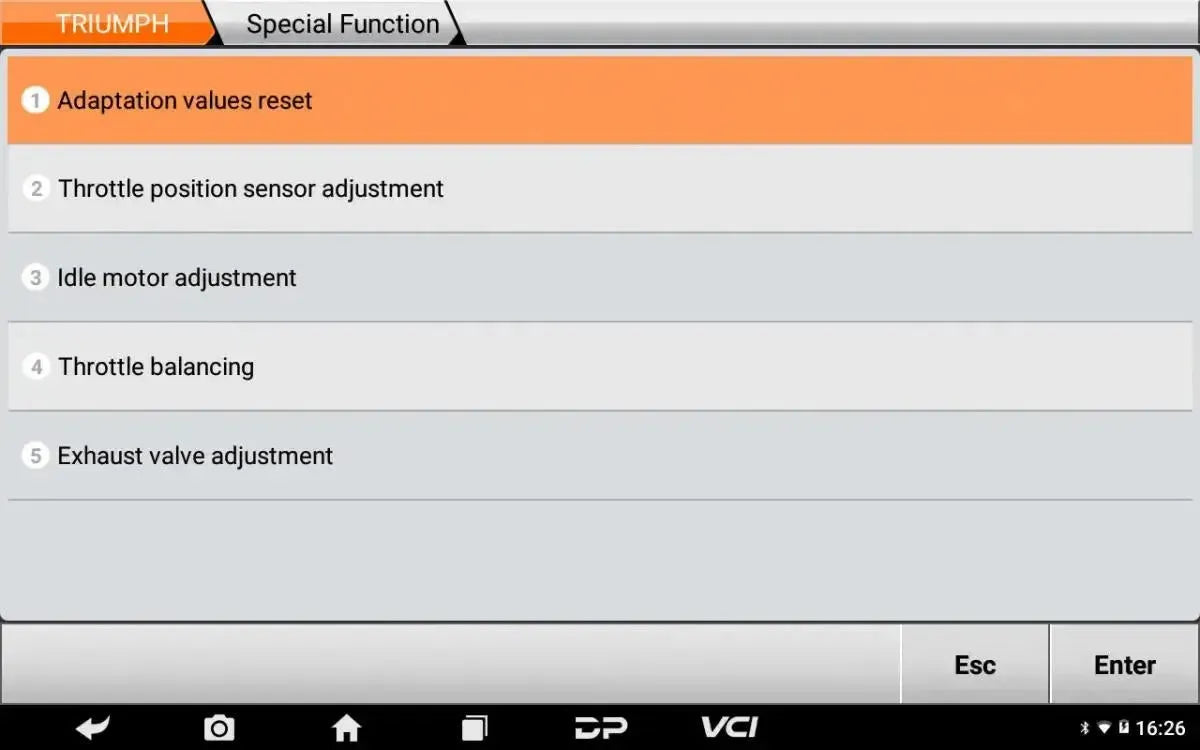

Fonctions de service et d'entretien :

Cet appareil prend en charge plus de 40 Fonctions de service et d'entretien. Les fonctions disponibles peuvent varier selon la marque, le modèle et l'année de fabrication de la moto.

Moteur et Transmission :

• Réinitialiser les adaptations moteur : Restaure les valeurs apprises de l'unité de commande moteur aux réglages d'usine.
• Synchronisation des papillons : Assure une ouverture égale de tous les papillons pour un fonctionnement moteur fluide.
• Réglage du capteur de position du papillon : Calibre le capteur qui mesure la position du papillon.
• Apprentissage de la position minimale du papillon : Définit la position de base du papillon dans l'unité de commande moteur.
• Réglage du régime de ralenti : Définit le régime du moteur au ralenti.
• Réglage du moteur pas à pas pour le ralenti : Calibre le moteur pas à pas qui régule le régime de ralenti.
• Réinitialiser l'adaptation de la position de vitesse/point mort : Réinitialise les valeurs apprises pour le capteur de position de vitesse.
• Apprentissage de la position de point mort : Calibre le capteur pour la position de point mort.
• Réinitialiser l'adaptation du capteur de force de changement de vitesse : Restaure les valeurs adaptatives du capteur de force de changement de vitesse.
• Modifier le motif du capteur de force de changement de vitesse : Modifie les réglages de sensibilité ou le motif de l'assistant de changement de vitesse.
• Adaptation de la position du vilebrequin : Effectue une procédure d'apprentissage pour le capteur de position du vilebrequin.
• Réglage de la correction carburant (long terme) : Définit les ajustements à long terme du mélange carburant.
• Réglage des câbles de la soupape d'échappement : Calibre les câbles du papillon dans le système d'échappement.
• Déverrouiller l'unité de commande moteur (ECM) : Déverrouille l'unité de commande pour effectuer des ajustements spécifiques.
• État du verrouillage concessionnaire : Vérifie l'état du verrouillage concessionnaire sur l'unité de commande.

Freins, Sécurité et Suspension :

• Purgez le système de freinage : Active la pompe ABS pour éliminer l'air du système de freinage pendant la purge.
• Codage de variante ABS : Configure l'unité de commande ABS pour la variante spécifique de la moto.
• Configurer le menu ABS dans le tableau de bord : Active l'affichage du menu ABS sur le tableau de bord.
• Activation/désactivation du système de contrôle de la pression des pneus (TPMS) : Active ou désactive le système TPMS.
• Installation/remplacement des capteurs de roue : Enregistre les capteurs de roue neufs ou remplacés dans le système.
• Instrumentation pour la suspension électrique Triumph : Configure les réglages du système de suspension électronique.

Carrosserie et Électronique :

• Réglage de l'intervalle de service : Réinitialise ou configure le rappel d'entretien sur le tableau de bord.
• Activation/désactivation du régulateur de vitesse : Active ou désactive la fonction de régulateur de vitesse dans l'unité de commande.
• Activation/désactivation du Triumph Shift Assist : Active ou désactive la fonction quickshifter.
• Configuration du tableau de bord (marché, unité de pression, pression des pneus) : Modifie les réglages du tableau de bord, tels que la région, les unités de mesure (par exemple bar/psi) et l'affichage de la pression des pneus.
• Réglage/réinitialisation du kilométrage : Modifie le kilométrage sur le tableau de bord.
• Réglage de l'horloge et de la date : Régle l'heure et la date sur le tableau de bord.
• Réglage de la position des phares : Effectue une calibration pour le réglage des phares.
• Configuration des composants chauffants : Configure la fonctionnalité des poignées chauffantes et de la selle chauffante.

Clés et Antidémarrage :

• Appairage des clés : Programme des clés neuves ou existantes pour l'antidémarrage.
• Ajout d'une nouvelle clé : Enregistre une clé supplémentaire dans le système. Prend en charge les situations de perte totale des clés.
• Réenregistrement de toutes les clés : Efface toutes les clés existantes et enregistre un nouvel ensemble. Prend en charge les situations de perte totale des clés.
• Appairage du verrouillage électronique du guidon : Appaire un verrouillage électronique du guidon neuf ou existant au système.
• Appairage du moteur (ECM) et de l'antidémarrage : Synchronise l'ECM avec l'antidémarrage, par exemple après le remplacement de l'un des composants.

---

Fonctions et possibilités spéciales :

Le OBDSTAR IScan Triumph offre diverses fonctions avancées pour des tâches spécialisées.

Documentation et schémas :

• Schémas interactifs : Fournissent un support visuel pour localiser les pannes électriques.
• Assistance aux pannes : Offre une aide étape par étape pour résoudre des codes d'erreur spécifiques.
• Bulletins techniques : Donne accès aux informations techniques publiées par le fabricant.

Autres fonctionnalités spéciales :

• Clonage ECU : Permet de copier les données d'une unité de contrôle moteur vers un module de remplacement.

---

Modules d'extension optionnels :

Des extensions optionnelles sont disponibles sous forme d'accessoires matériels pour le OBDSTAR IScan Triumph. Ceux-ci ont été développés par OBDSTAR pour augmenter les possibilités d'application de l'appareil de diagnostic.

Modules matériels et accessoires :

• M002A : Un câble avec pinces de batterie pour établir une connexion de masse (GND).
• M003A : Un câble de liaison multifonction pour établir des connexions avec des broches spécifiques sur des connecteurs de diagnostic non standard.

---

Marques de véhicules prises en charge :

L'OBDSTAR IScan Triumph est spécialement développé pour effectuer des procédures de diagnostic sur les motos Triumph.

• Européen : Triumph

---

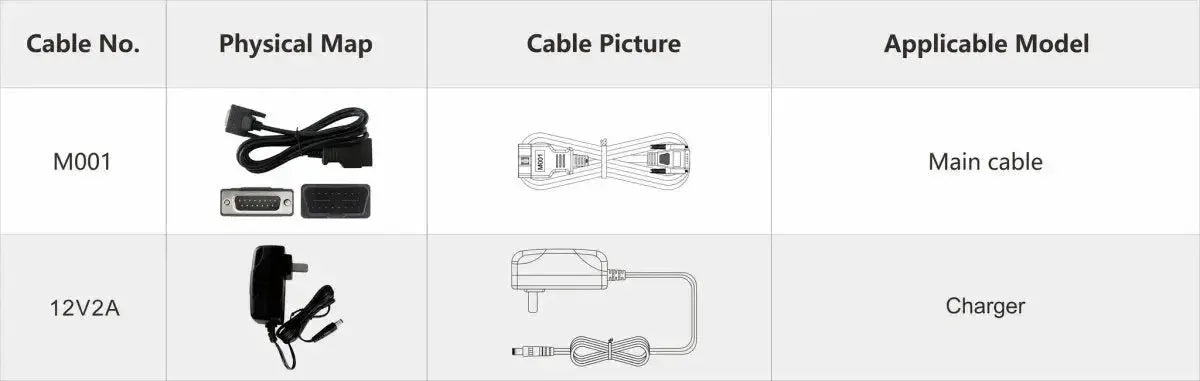

Contenu de l’emballage:

• 1x OBDSTAR IScan Triumph appareil de diagnostic

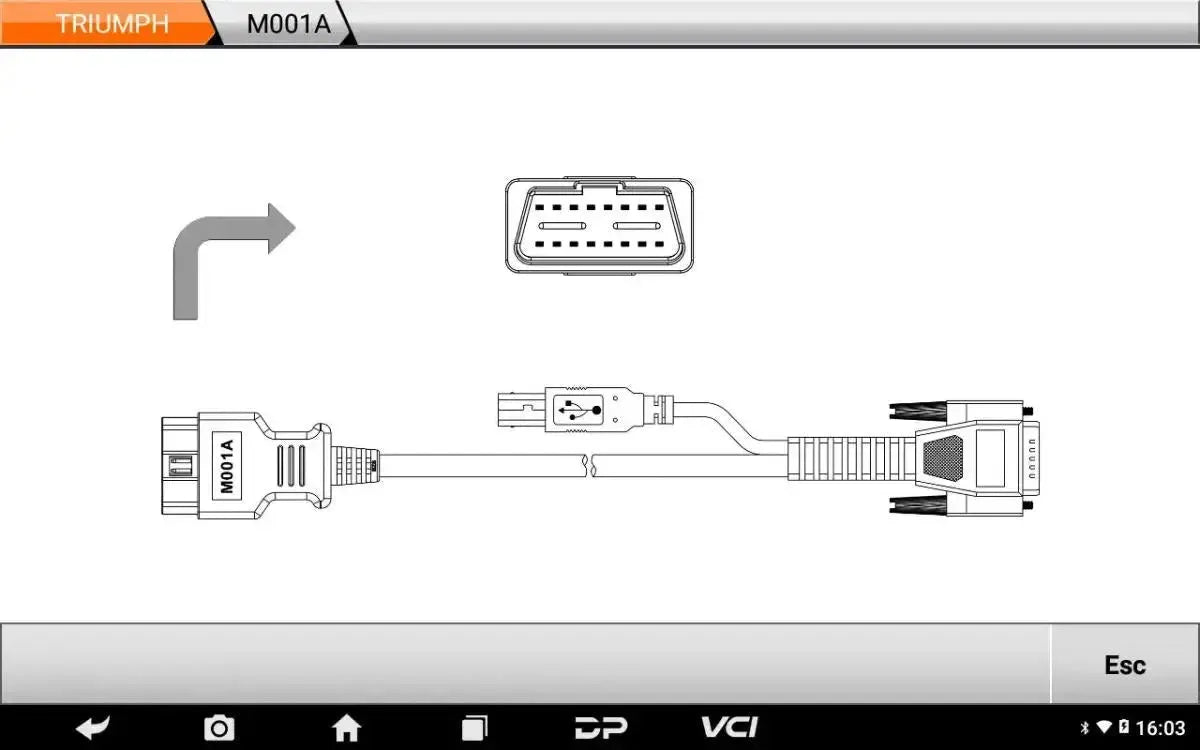

• 1x Câble principal M001
• 1x Chargeur 12V 2A

---

Informations sur la licence :

• Inclus avec 1 an de mises à jour : Une licence de mise à jour de 12 mois est incluse à l'achat.

À l'expiration de la période de licence, les fonctions de base de l'appareil avec la dernière version du logiciel installée restent disponibles. L'accès aux nouvelles mises à jour logicielles et aux fonctions en ligne nécessite une nouvelle licence.

---

Spécifications techniques :

Spécification	Description
Marque du produit	OBDSTAR
Modèle de produit	IScan Triumph
Système d'exploitation	Android 5.1.1
Taille de l'écran	5.0 pouces
Résolution d'écran	800x480
Processeur	RK3128 quad-core ARM cortex A7
Mémoire de stockage	Prend en charge une carte Micro SD (TF) 32GB
Connectivité	Wi-Fi, USB
Batterie	2600mA, batterie lithium polymère rechargeable
