Jaltest  |  SKU : JDC201A

Jaltest (JDC201A) | Câble adaptateur Volvo 8 broches OBD1 – 16 broches OBD2 | Véhicules utilitaires et industriels

Prix habituel
€133,95 TTC
€110,70 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

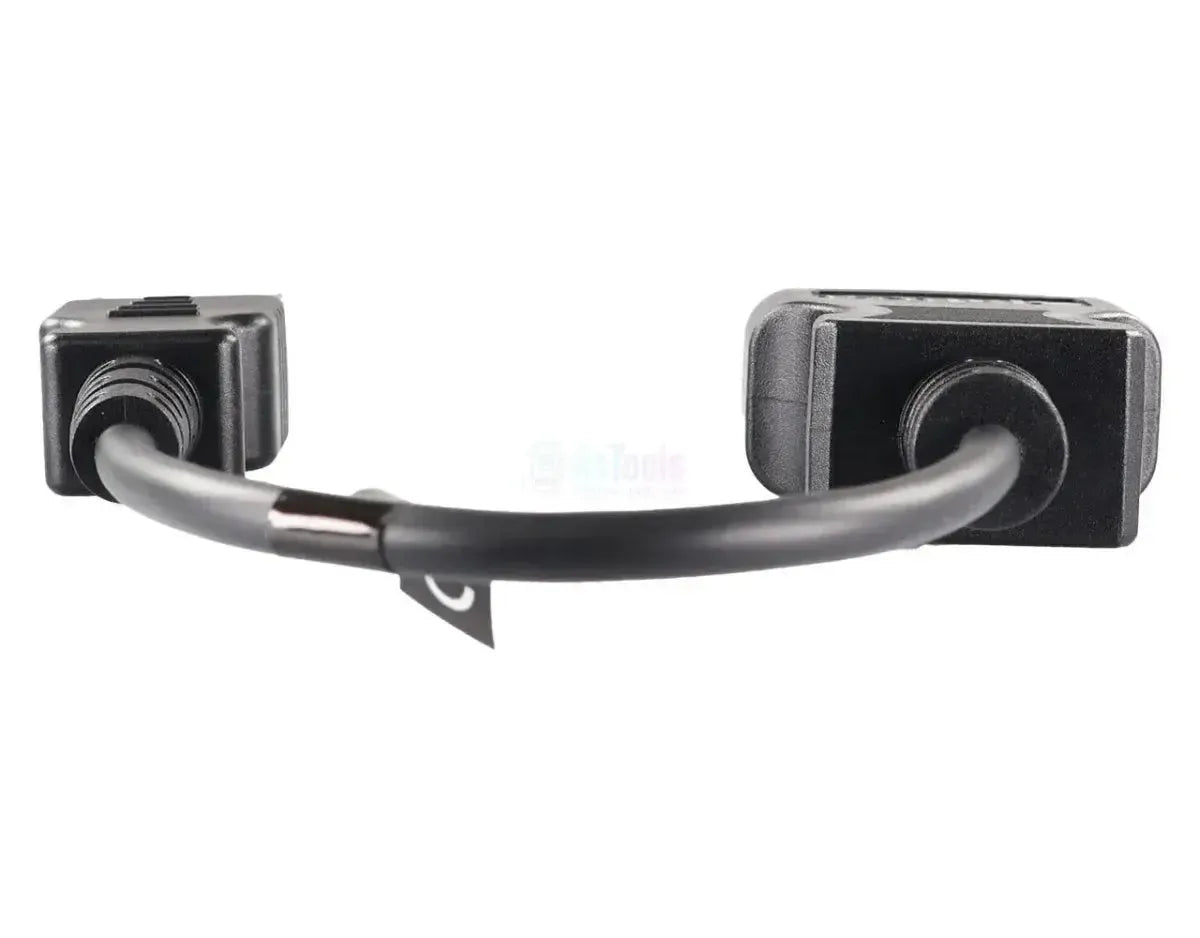

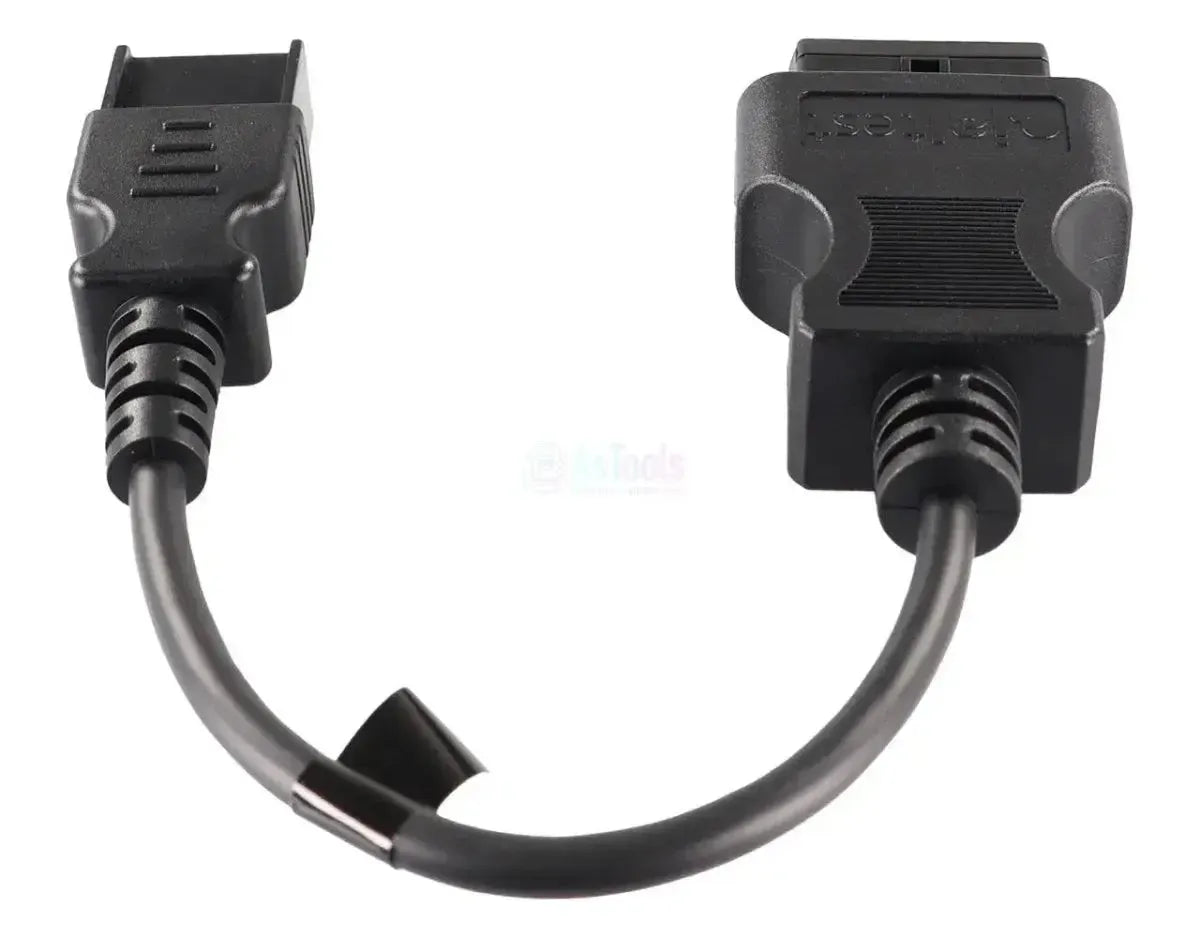

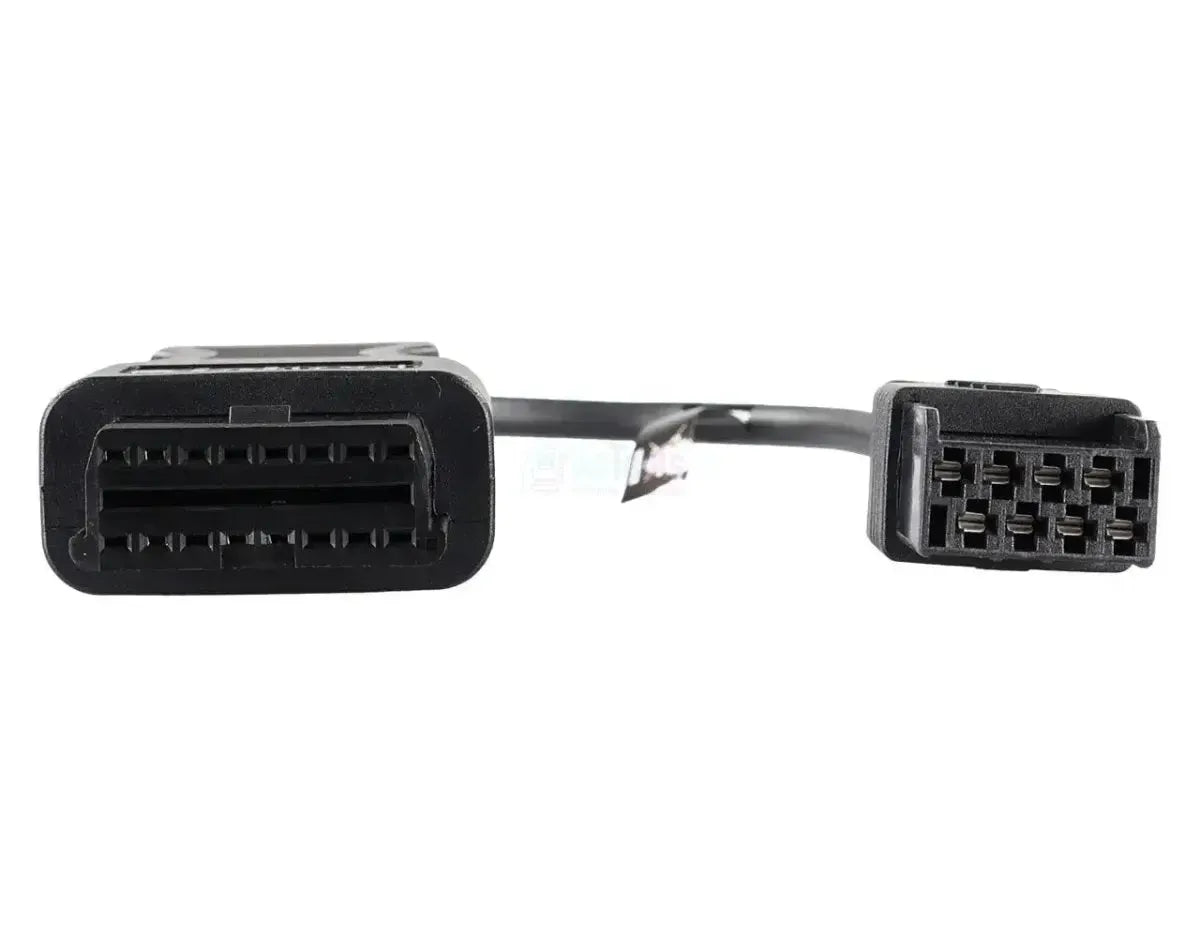

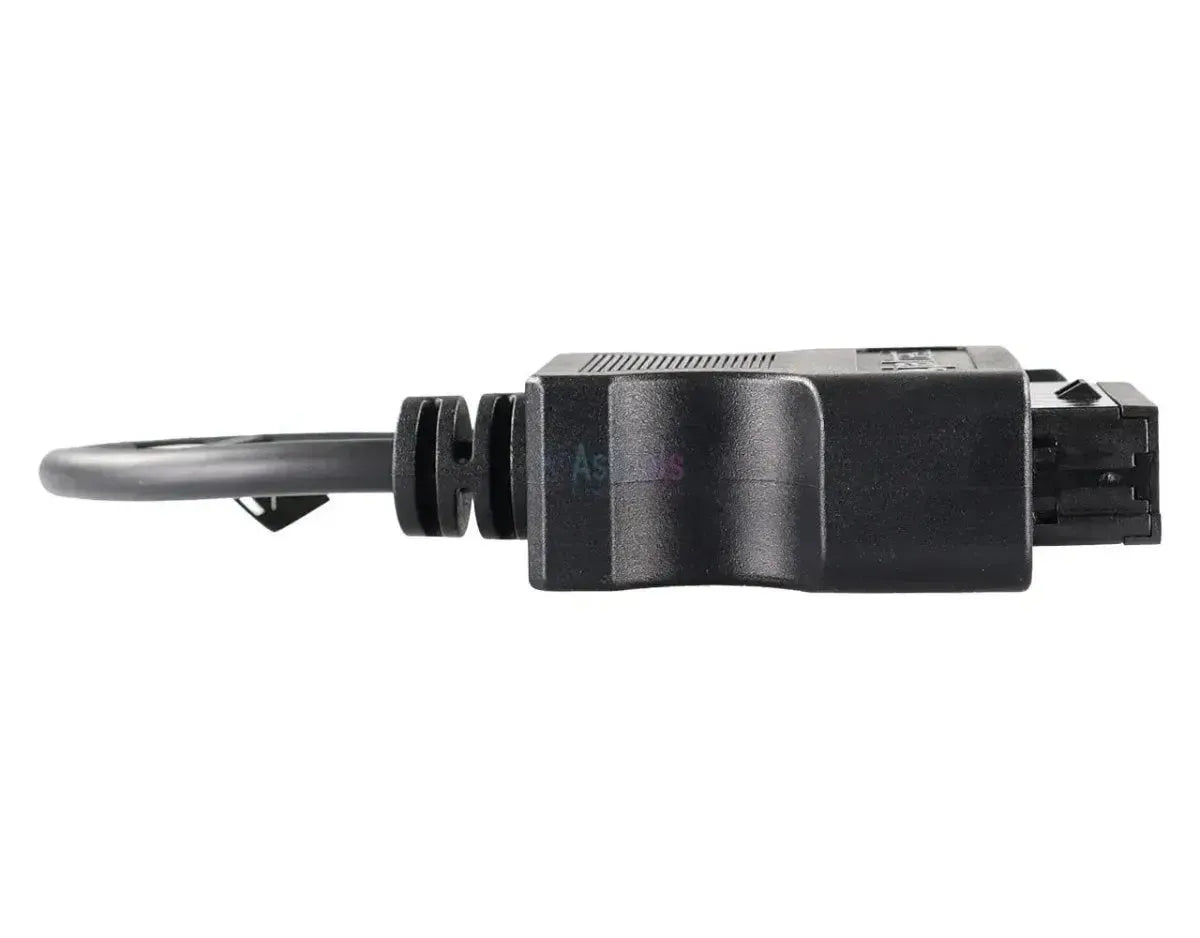

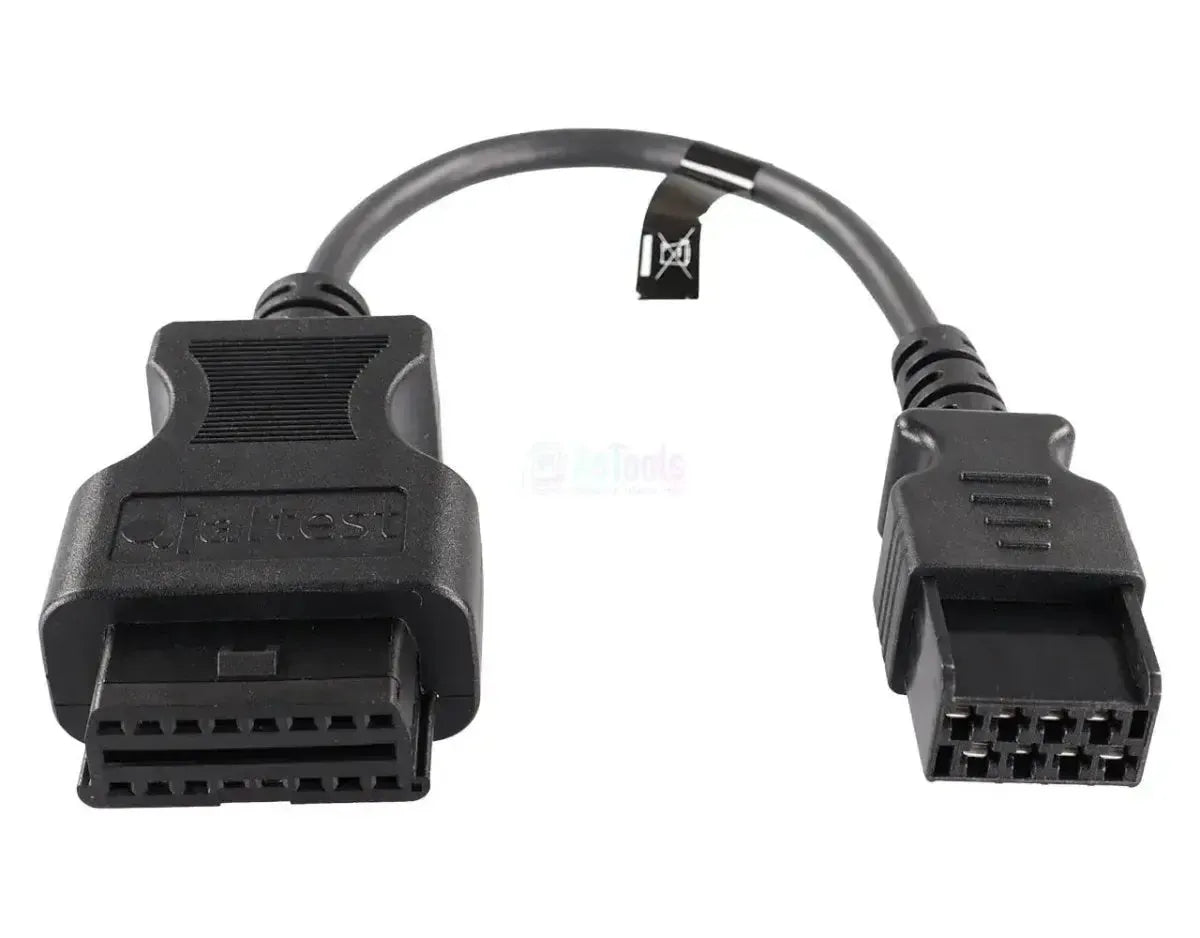

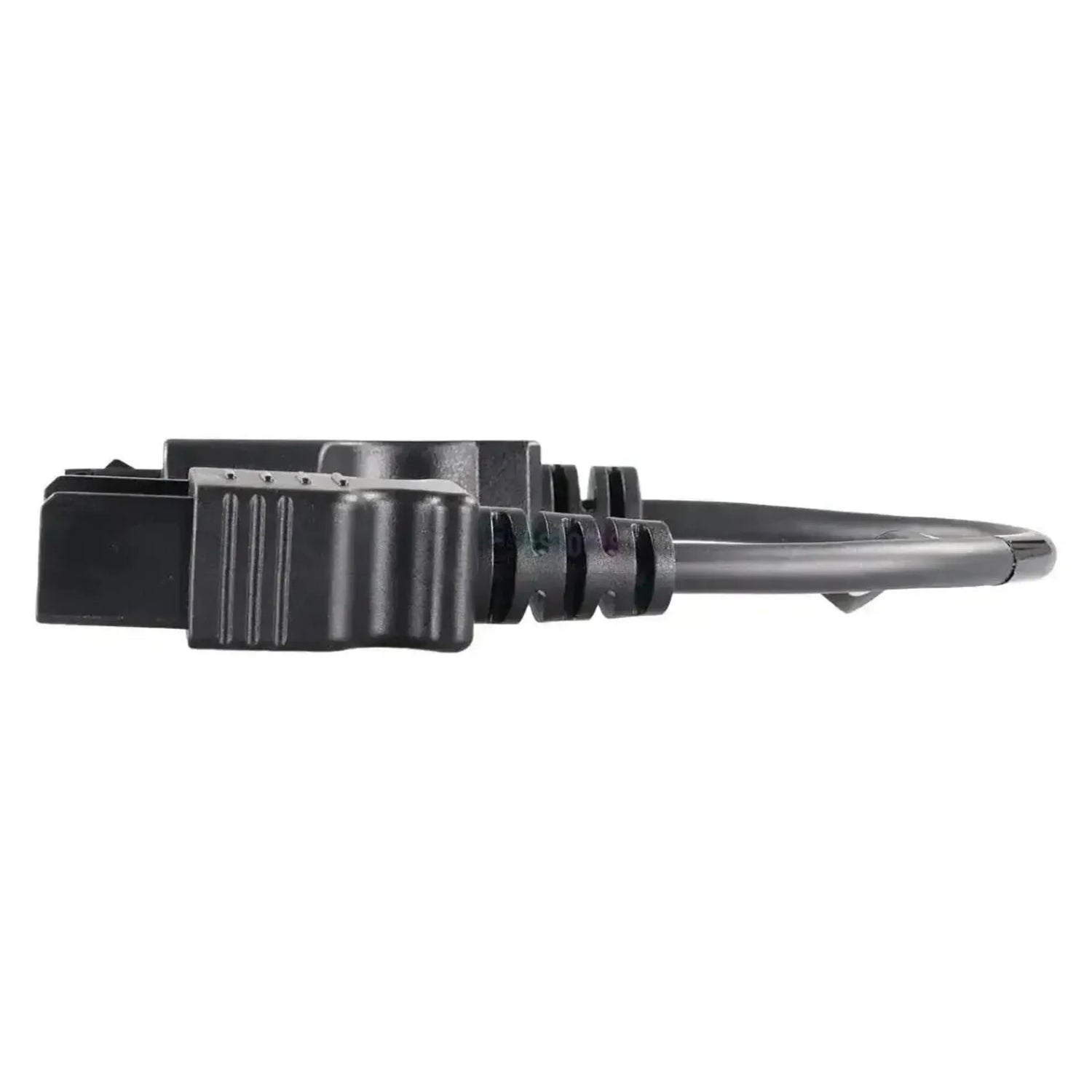

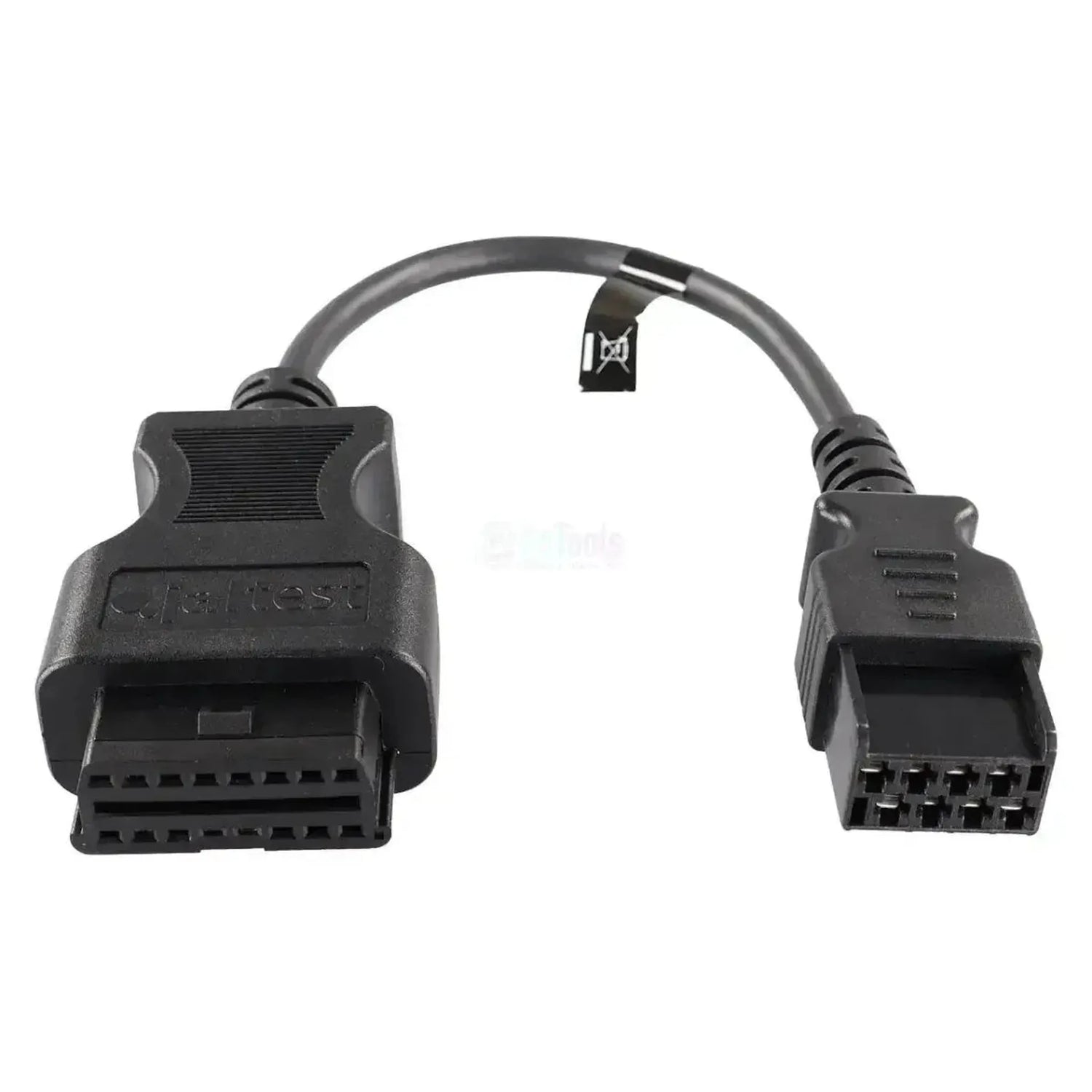

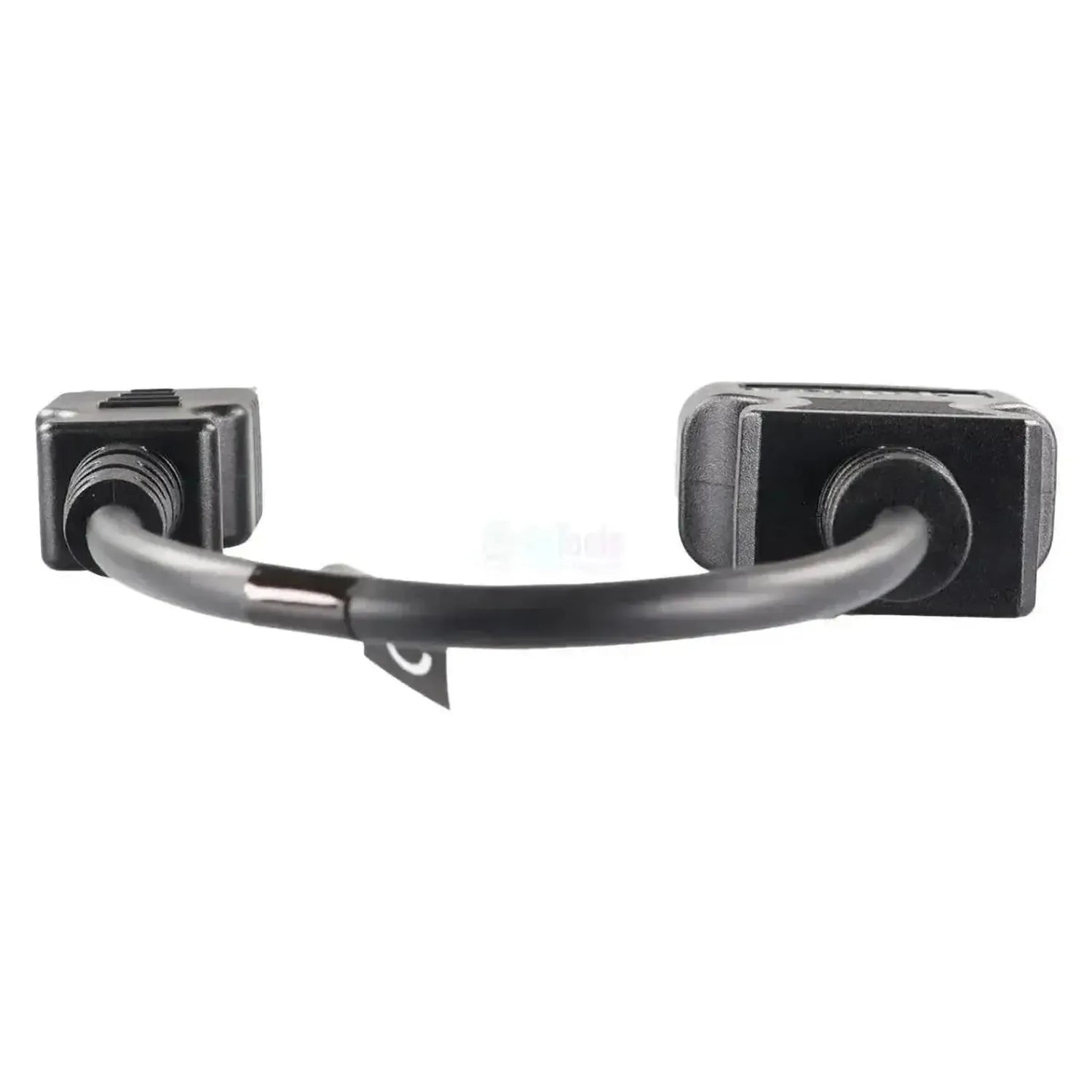

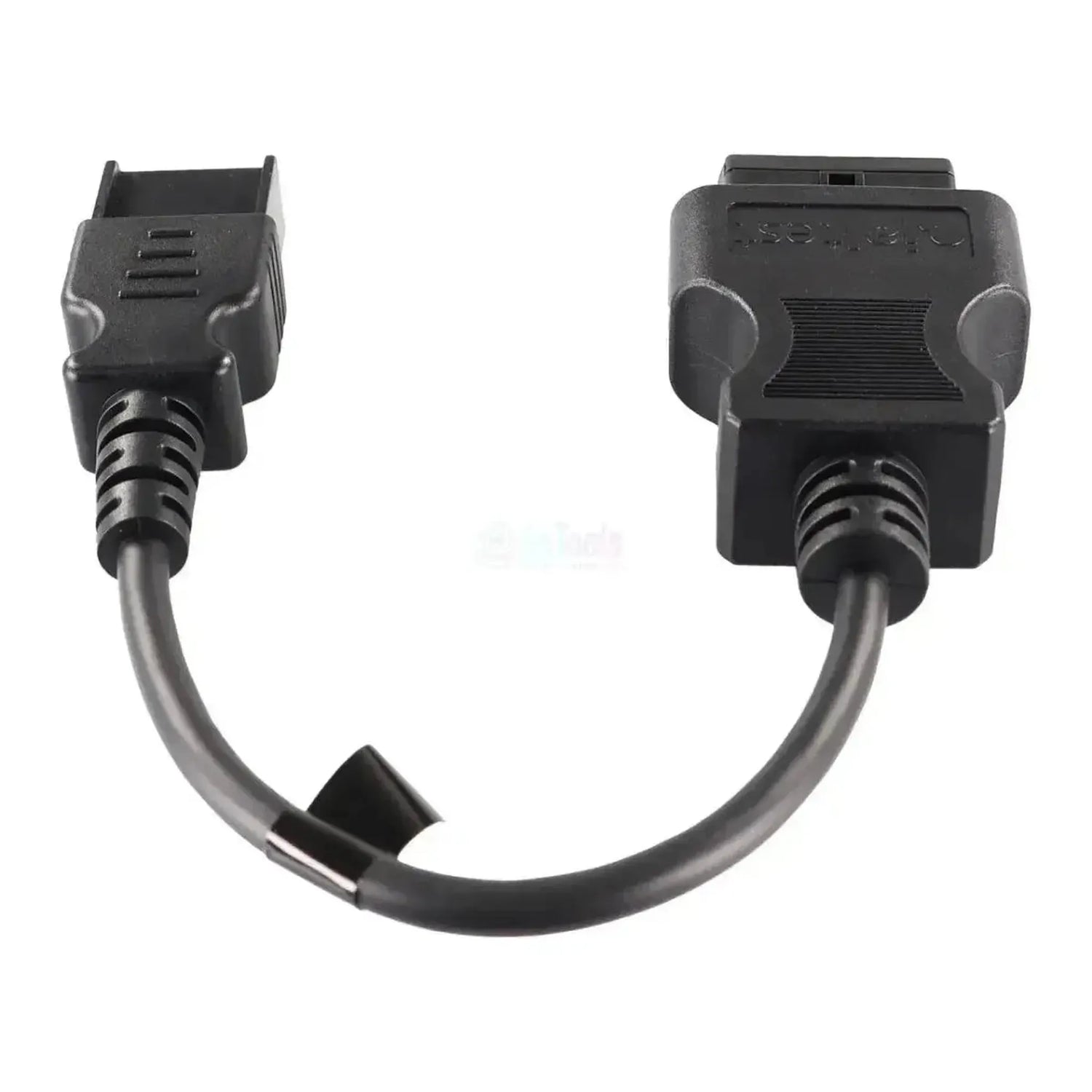

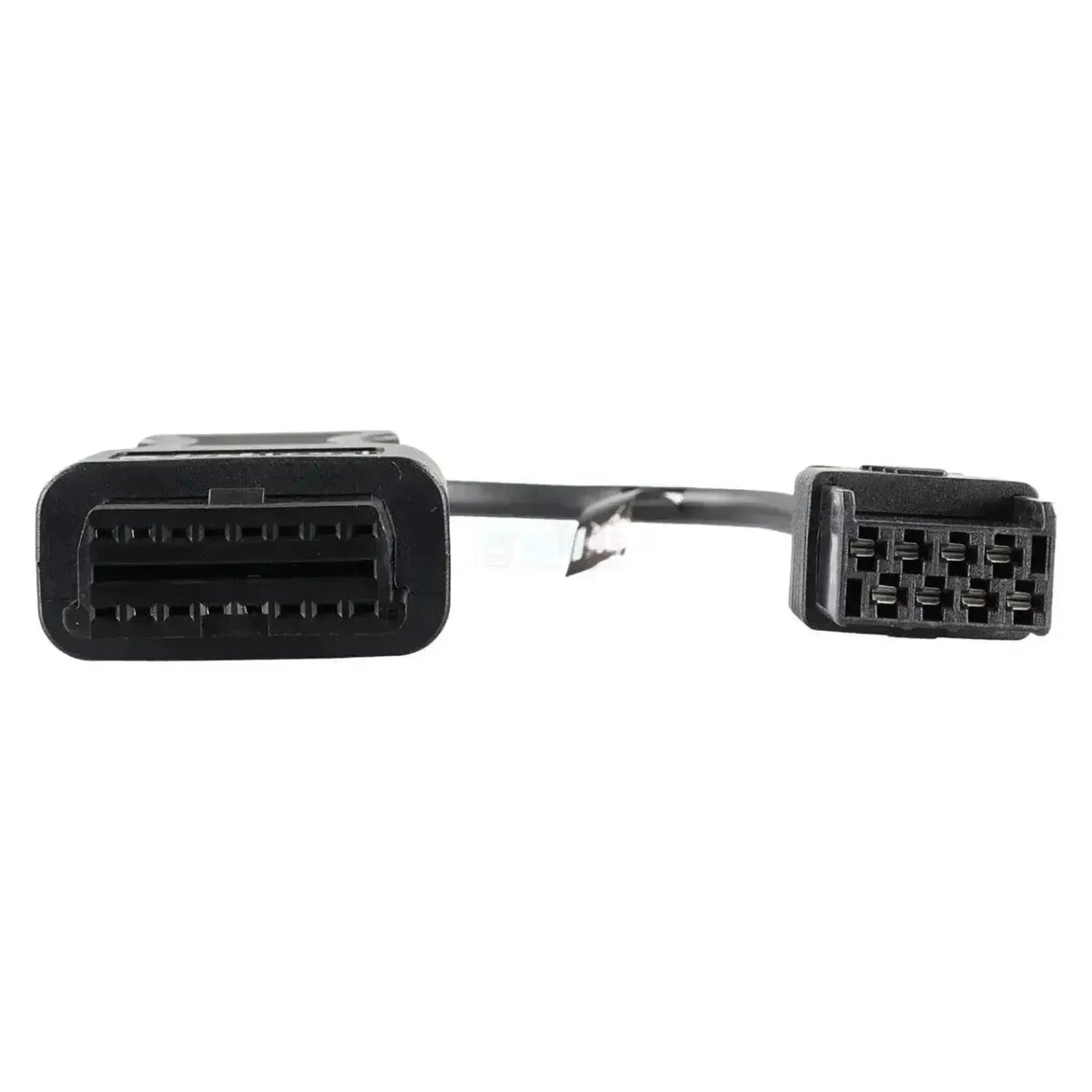

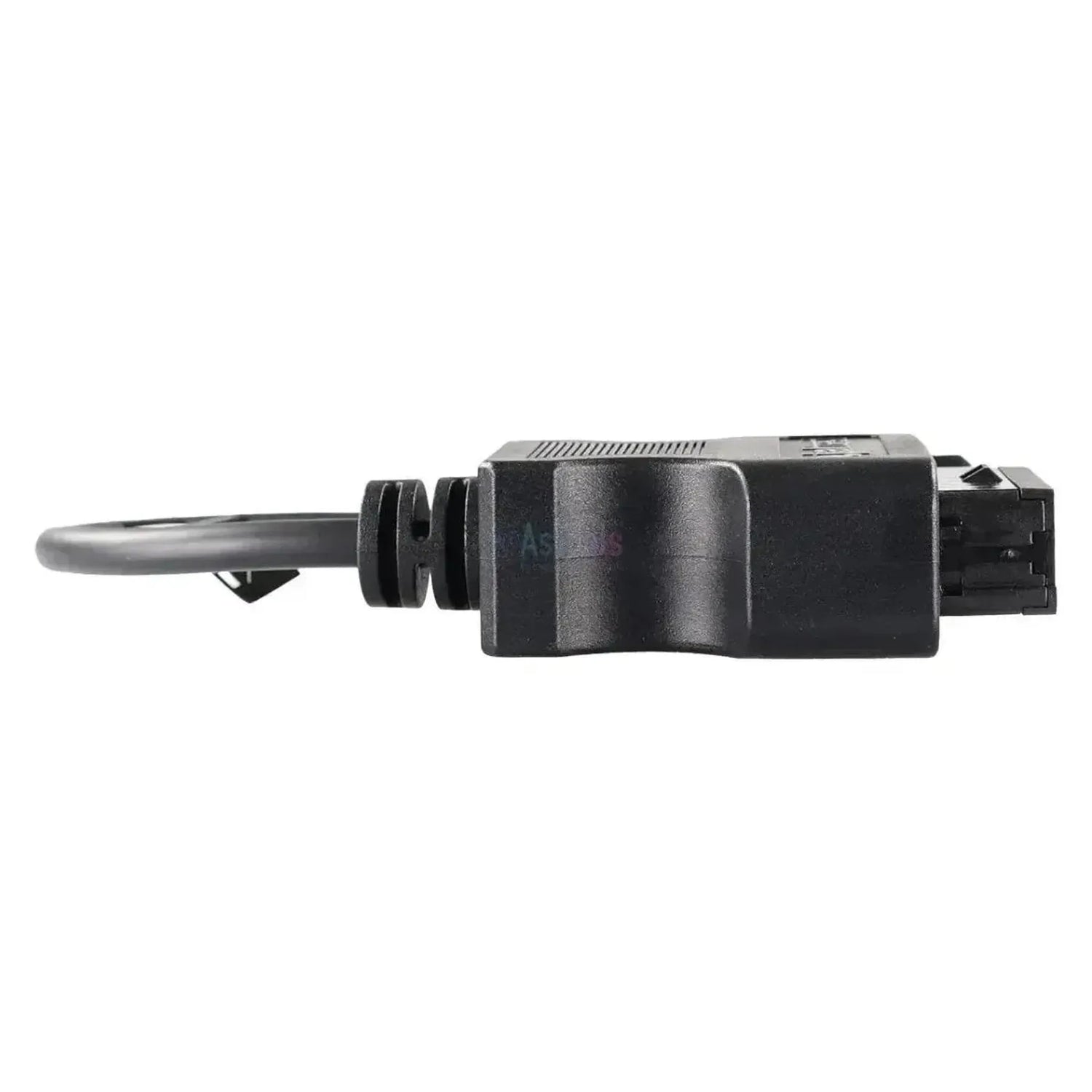

Le Jaltest JDC201A relie la prise de diagnostic à 8 broches des Volvo Trucks à l'entrée OBD2 à 16 broches de votre câble de diagnostic Jaltest. Côté véhicule, il y a un connecteur rectangulaire noir avec huit contacts femelles disposés en deux rangées de quatre et une entrée de câble droite. La prise se trouve dans la cabine ; le câble mesure 28 à 30 cm de long.

Grâce à la connexion, le logiciel Jaltest lit les unités de commande qui sont couvertes pour ces générations Volvo. Il s'agit de la commande moteur EDC, de l'unité de commande centrale du véhicule VECU, de la commande de transmission TECU avec GECU, des systèmes de freinage ABS et EBS, de la suspension pneumatique ECS ainsi que des modules d'instrumentation, de carrosserie et de chronotachygraphe. Volvo a conservé cette prise jusqu'à Euro IV (octobre 2005). Le câble fonctionne avec la Jaltest Link V8.1 et V9 et relève de Jaltest CV.

POINTS FORTS

✔Accède à la commande moteur EDC, à l'unité de commande du véhicule VECU et aux unités de transmission TECU et GECU.
✔ABS, EBS 2.X, EBS 5, EBS Gen 2 et la suspension pneumatique ECS figurent également dans la couverture Volvo.
✔En outre, le tableau de bord et l'afficheur (IC, MD), les modules CC, BBM et LCM, l'airbag (SRS) et le chronotachygraphe (TCO).
✔Un seul câble pour la série d'avant 2005, FH 12/16, FM 7/9/10/12 et FL 6/7/10/12, avec la Link V8.1 et V9.

POINTS D'ATTENTION

✕Le nombre d'unités de commande varie fortement selon le modèle. Pour la FL 6, Jaltest prend en charge le moteur, la VECU, les freins, le tableau de bord et la suspension pneumatique ; pour la FH 12 V2, il y en a des dizaines.
✕Uniquement pour la prise Volvo à 8 broches ; à partir d'Euro IV (octobre 2005), vous vous branchez directement sur l'OBD2 à 16 broches.
✕La commande moteur que vous rencontrez dépend de l'année de construction. Sur les dernières années de construction, Jaltest prend en charge EDC Euro 4/5 en plus de EDC Euro 3.
✕Avec 28 à 30 cm, le câble est court : vous travaillez donc à proximité immédiate de la prise dans la cabine.

Applications et fonctionnalités

Ce câble est destiné aux ateliers qui lisent les Volvo Trucks plus anciens avec la Jaltest Link. Les unités présentes varient selon le modèle et l'année de construction ; une FL 6 légère est plus simplement équipée qu'une FH 12 V2.

Unités de commande accessibles

  • EDC Euro 3 et Euro 4/5 : Commande moteur.
  • VECU : Unité de commande centrale du véhicule.
  • TECU et GECU : Transmission et levier de vitesses.
  • ABS et EBS 2.X / 5 / Gen 2 : Systèmes de freinage et de gestion du freinage.
  • ECS : Suspension pneumatique à régulation électronique.
  • IC et MD : Tableau de bord et afficheur.
  • CC, BBM et LCM : Carrosserie, superstructure et éclairage.
  • SRS et TCO : Airbag et chronotachygraphe.

Ce que vous pouvez faire

  • Codes défaut : Lecture et effacement par système.
  • Valeurs de mesure : consultation en chiffres et en graphique.
  • Composants : Pilotage et test des pièces.
  • Paramètres : Écriture des réglages.
  • Étalonnages : Lorsque Jaltest propose une procédure.
  • Entretien : Remise à zéro du compteur d'entretien.

Mode d'emploi

  1. Vérifier le connecteur : Repérez la prise à 8 broches dans la cabine.
  2. Brancher : Insérez le JDC201A dans la prise.
  3. Connecter la Link : Raccordez le côté OBD2 à la Jaltest Link.
  4. Mettre le contact : Activez le contact, sans démarrer le moteur.
  5. Lecture des données : Sélectionnez Volvo, la série et le système.

Véhicules compatibles et applications

C'est la prise qui est déterminante, pas le modèle. Le câble convient aux Volvo Trucks équipés de la prise de diagnostic à 8 broches d'avant Euro IV. Les générations couvertes par Jaltest CV figurent ci-dessous ; l'année de fin a été limitée à octobre 2005. Les deux rangées de quatre contacts femelles vous permettent de vérifier que vous avez la bonne prise.

Volvo Trucks :

  • FH 12 (toutes les séries jusqu'à V2 incluse) : Années de construction 1993 à 2005.
  • FH 16 (toutes les séries jusqu'à V2 incluse) : Années de construction 1993 à 2005.
  • FM 7 / FM 10 / FM 12 : Années de construction 1998 à 2005.
  • FM 9 V2 : Années de construction 2002 à 2005.
  • FL 6 : Années de construction 1985 à 2005.
  • FL 7 : Années de construction 1985 à 2000.
  • FL 10 : Années de construction 1985 à 2000.
  • FL 12 : Années de construction 1995 à 2000.
💡
À savoir : La prise à 8 broches se trouve dans la cabine ; elle est rectangulaire et comporte huit alvéoles disposées en deux rangées de quatre. À partir de la norme Euro IV (octobre 2005), Volvo utilise la prise OBD2 à 16 broches, sur laquelle vous vous branchez directement. Comptez les alvéoles de votre cabine avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC201A) | Câble adaptateur Volvo 8 broches OBD1 - 16 broches OBD2 | Véhicules d'entreprise et utilitaires

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • CV véhicules utilitaires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 8 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Oui
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Oui
Indique si vous pouvez actionner des composants depuis l'appareil. Vous voyez ainsi si la panne vient du composant ou du câblage.Pilotage des composants
Oui
Indique si vous pouvez modifier les réglages du calculateur. Nécessaire après un remplacement ou pour changer le comportement d'un système.Réglage des paramètres
Oui
Indique si vous pouvez remettre à zéro le compteur d'entretien après une révision. Le conducteur est ainsi averti à temps.Réinitialisation de l'entretien
Oui

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles camions et bus
Numéro de référence
JDC201A
Requis pour l'utilisation
Jaltest Link V8.1 ou V9 et logiciel de diagnostic Jaltest

Autres caractéristiques

Application
Volvo Trucks (générations FH, FM et FL antérieures à Euro IV)
Connecteur côté véhicule
OBD1 à 8 broches (rectangulaire, deux rangées de quatre)
Calculateurs
EDC (moteur), VECU (calculateur de véhicule), TECU et GECU (transmission), ABS et EBS (freinage), ECS (suspension pneumatique), IC et MD (tableau de bord et écran), CC, BBM et LCM (carrosserie, superstructure et éclairage), SRS (airbag), TCO (tachygraphe)
Segment
Véhicules d'entreprise et utilitaires
Élément d'un jeu de câbles
Jeu de câbles poids lourds et autocars (29362)
