Jaltest  |  SKU : JDC559A

Jaltest (JDC559A) | Câble adaptateur Haulotte 6+6 broches OBD - 16 broches OBD2 | Équipements de levage et de manutention

€137,95 TTC
€114,01 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

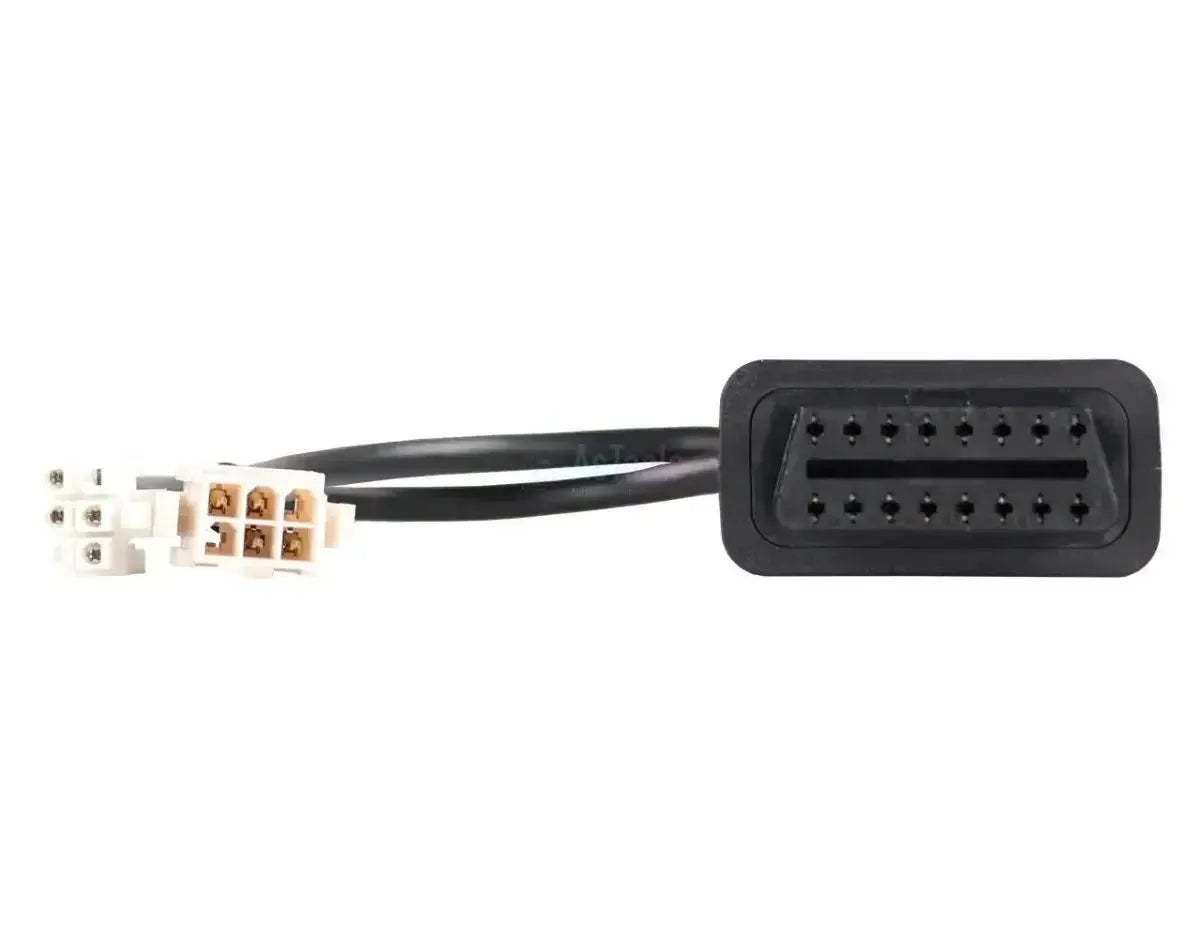

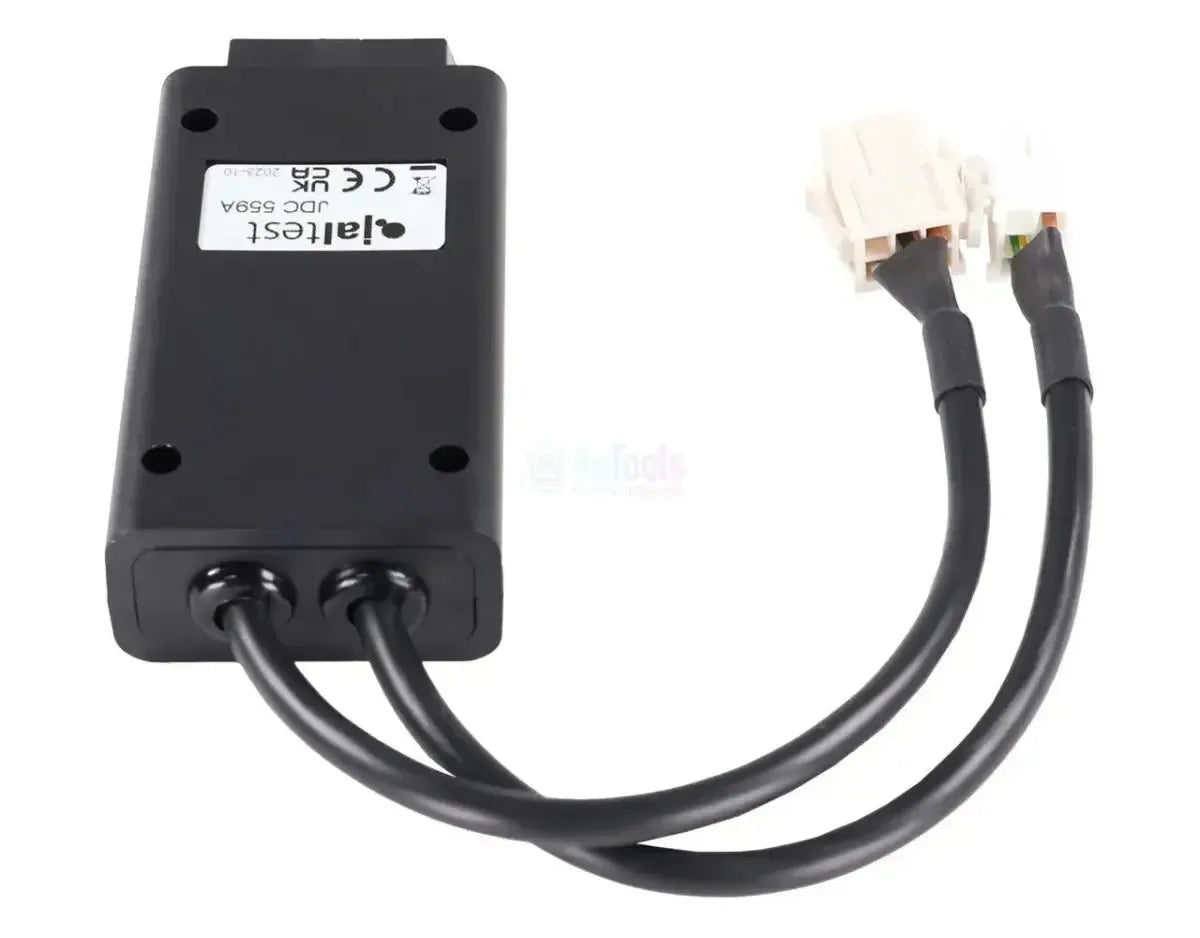

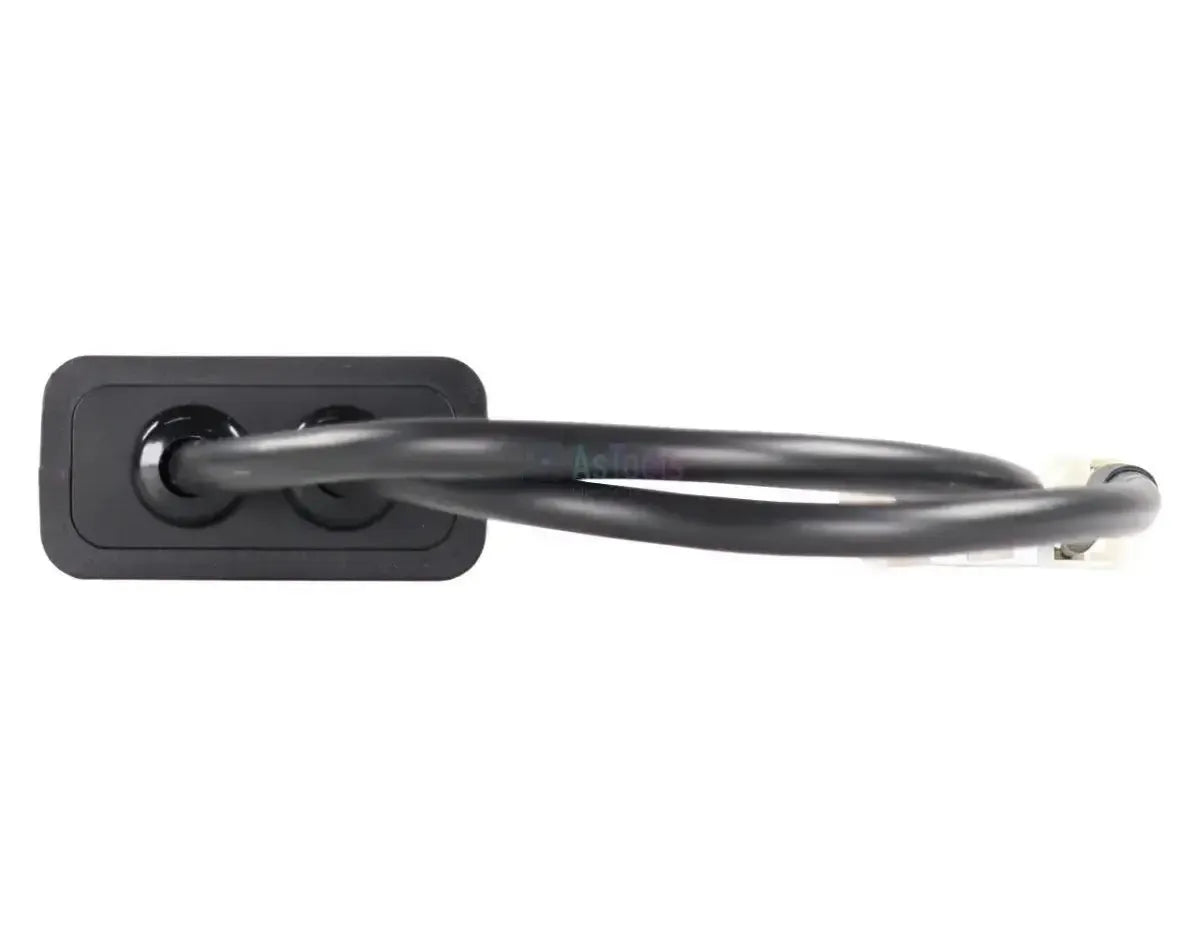

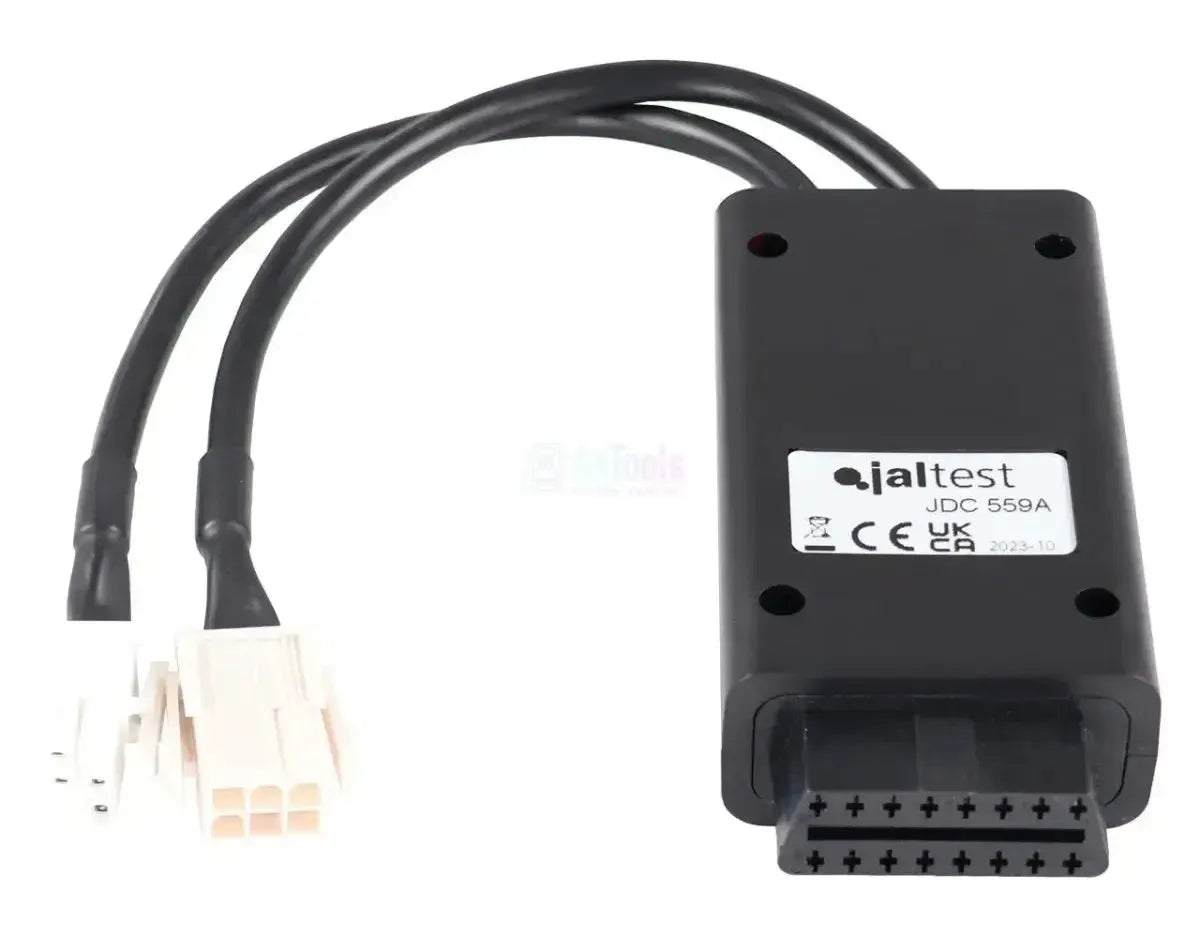

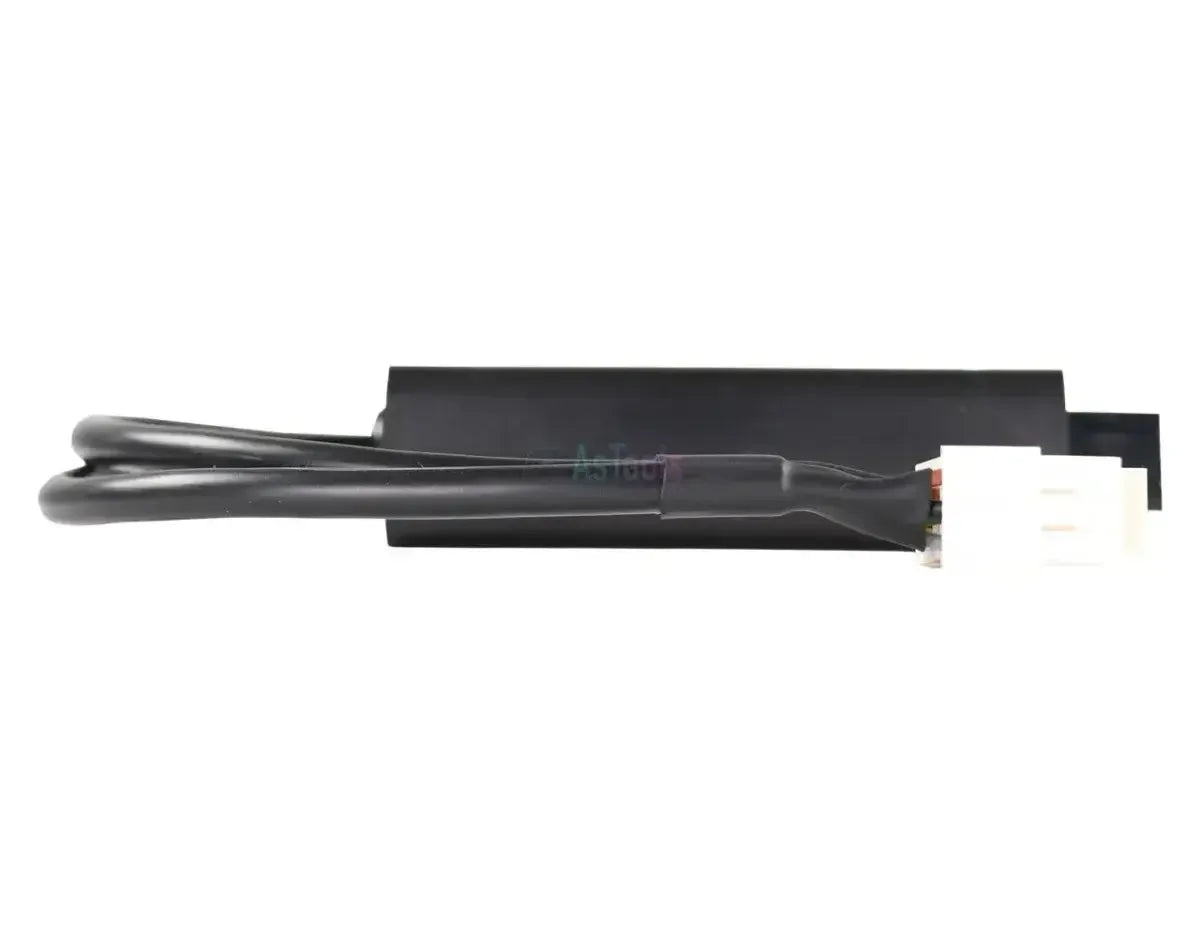

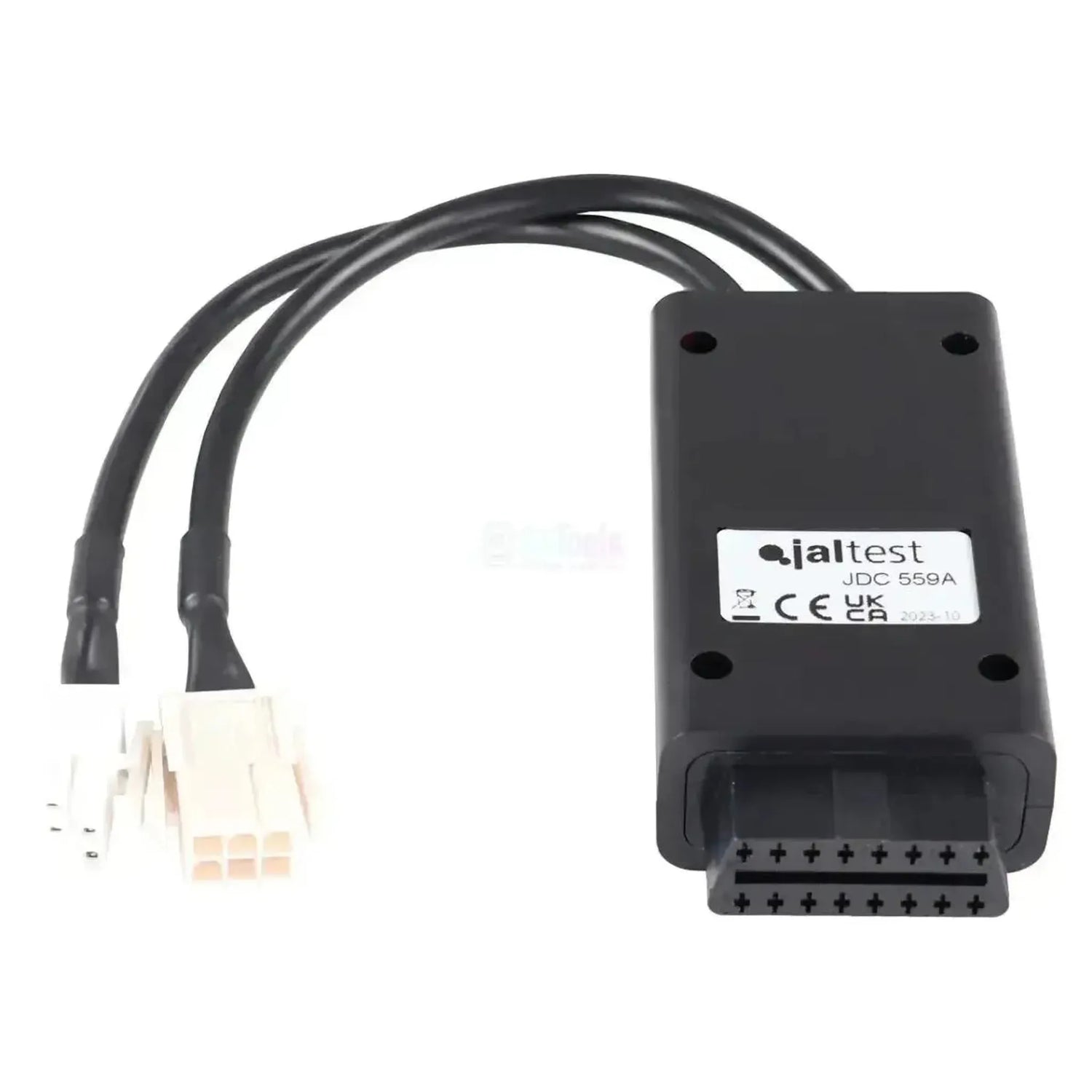

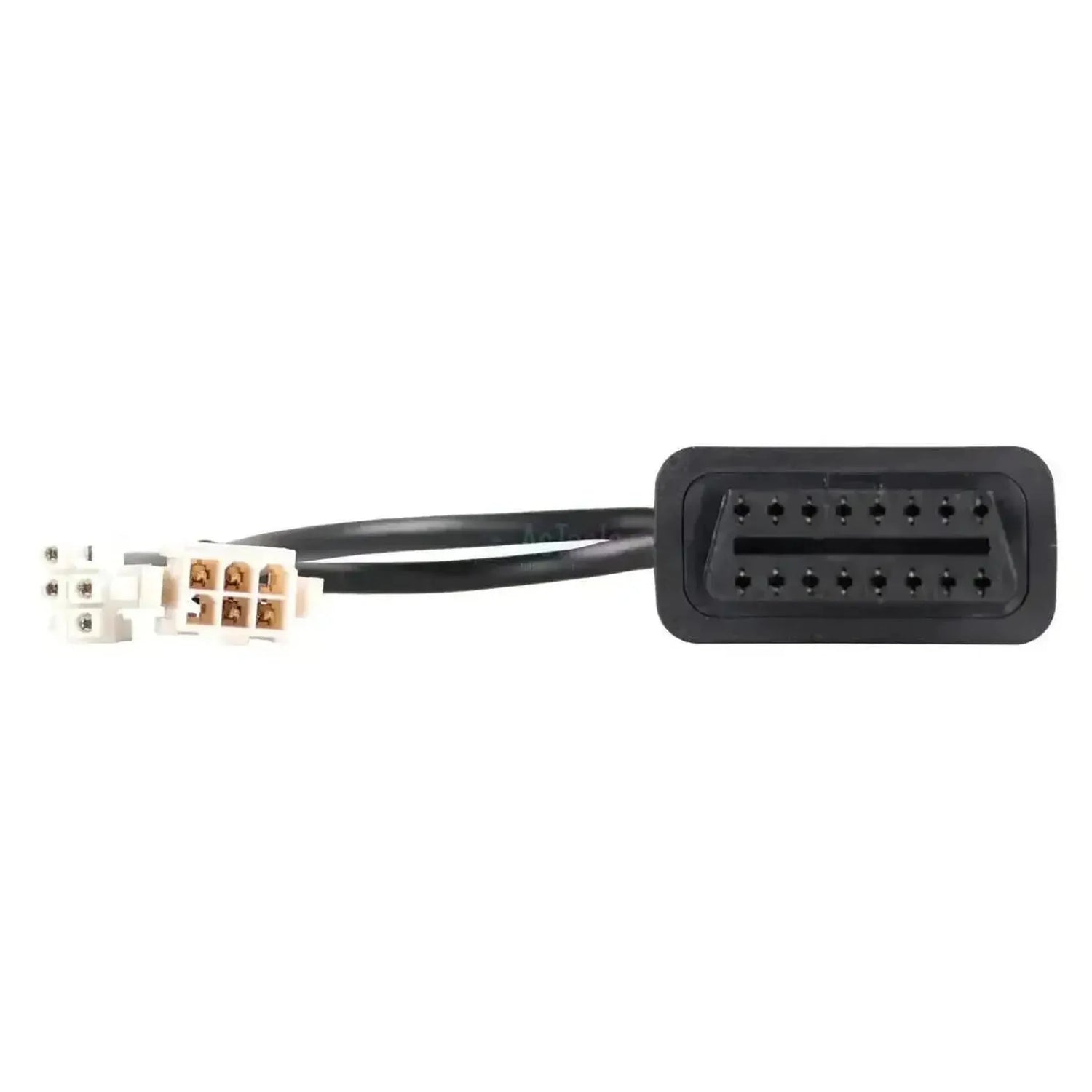

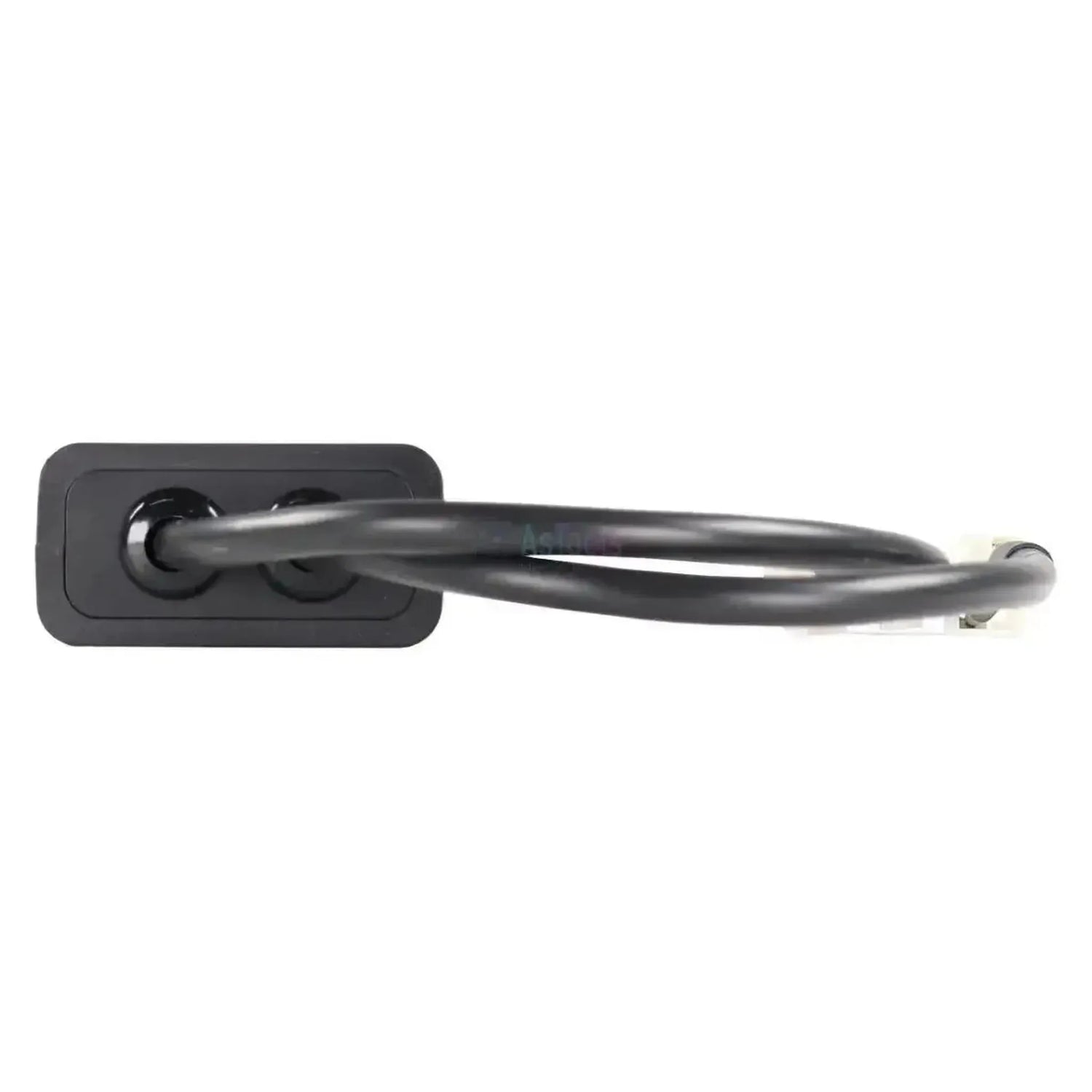

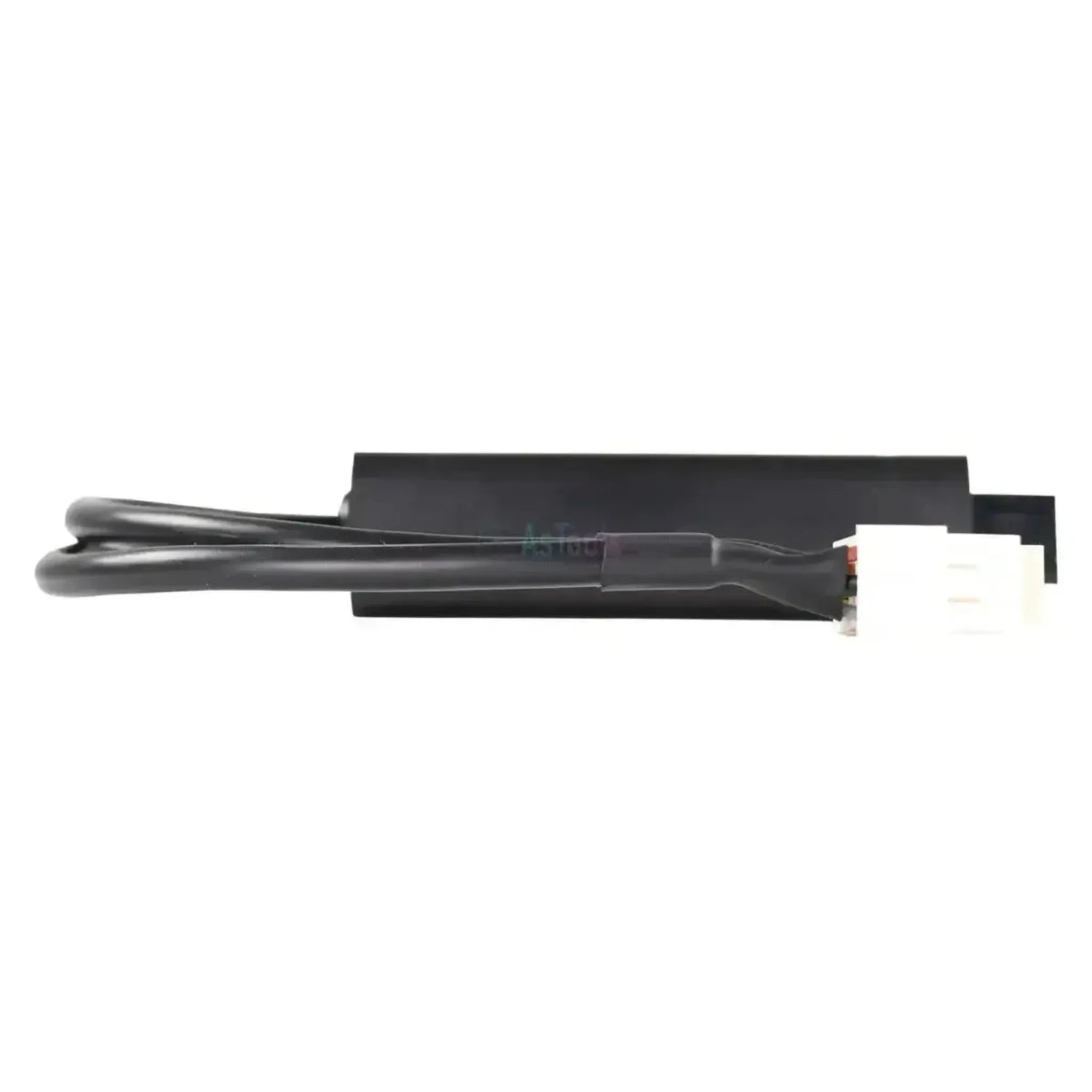

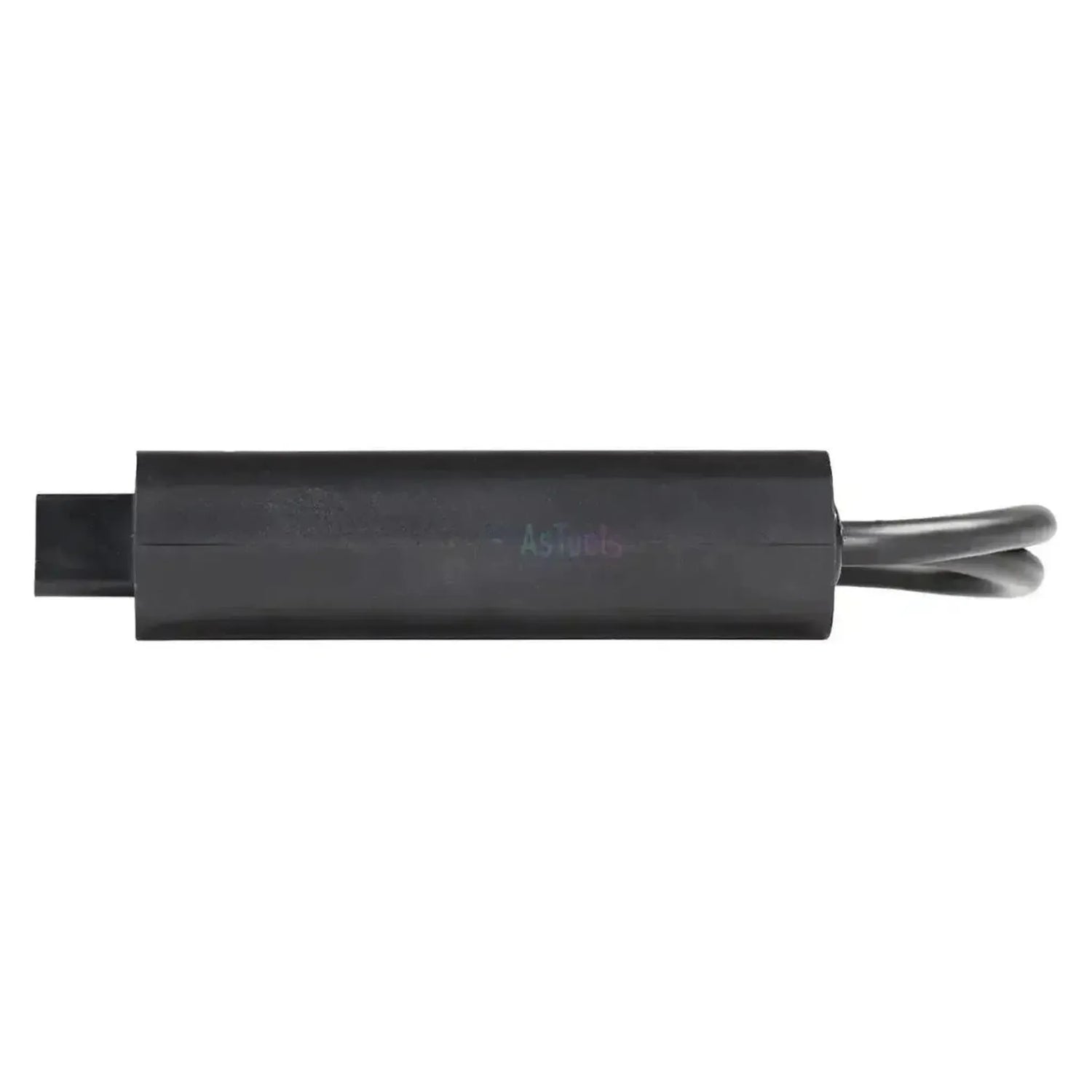

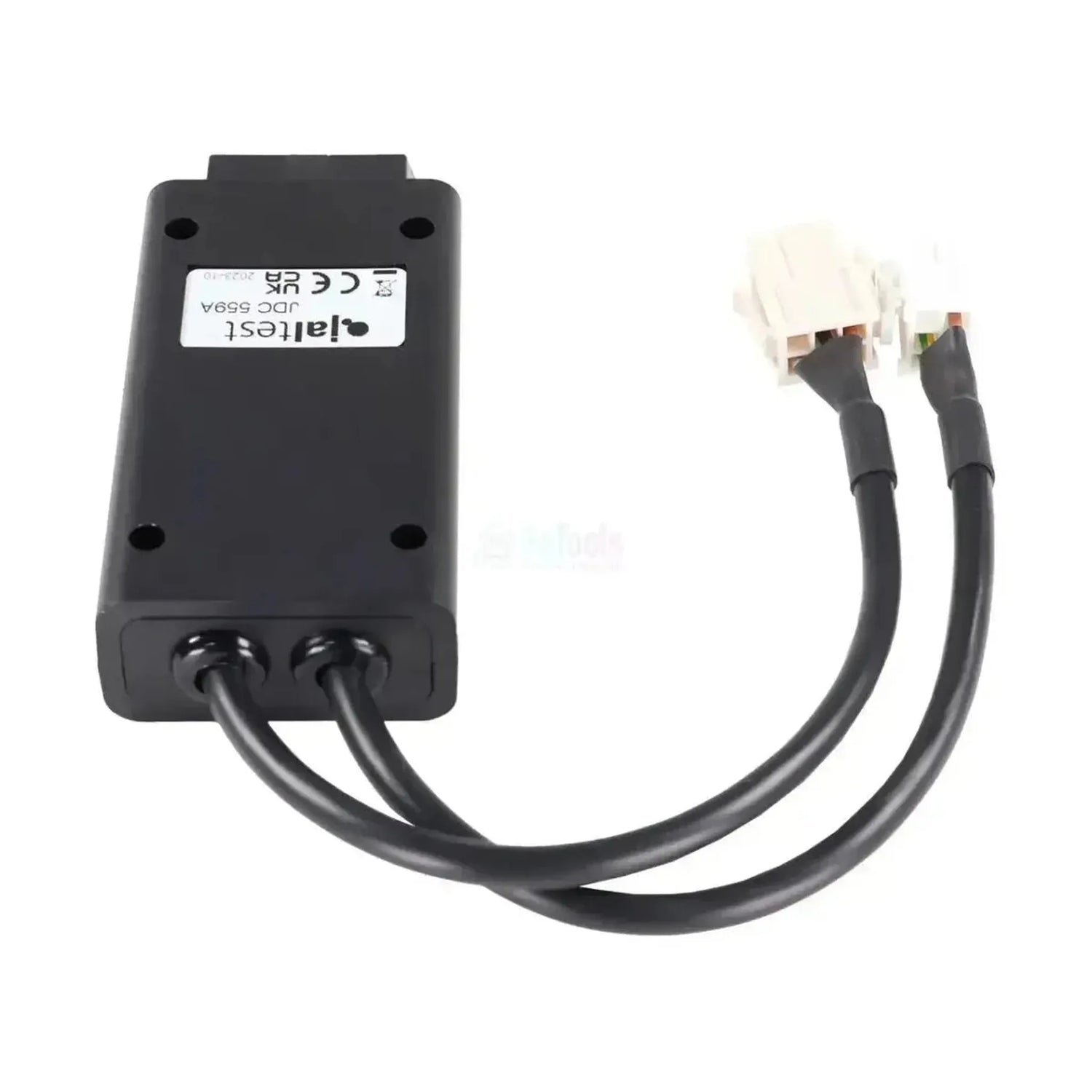

\nLe Jaltest JDC559A connecte le Connecteur de diagnostic 6+6 broches des nacelles Haulotte et des télescopiques à 16-pins OBD2-entrée de votre câble de diagnostic Jaltest. Directement derrière le connecteur OBD2 se trouve un boîtier rectangulaire noir dont deux branches viennent, chacun avec un connecteur blanc à 6 broches en deux rangées de trois. Ces deux connecteurs sont un paire compatible: l'un comporte des douilles de contact, l'autre un capuchon à broches. Le câble est30 cm lang.\n

\nAvec les deux branches connectées, le logiciel Jaltest atteint les unités de commande sans avoir besoin de basculer entre les connexions. Il s'agit de la direction hydraulique HYDRAULIQUEen tant queCAN- si l'ancien Exécution RS232, la gestion moteur ECM Kohler y compris la Conforme à la norme Stage V, et sur la série HA la E-CDIS des moteurs Kubota. Sur le Nacelles élévatrices seul le système Kohler est couvert. Le câble fonctionne avec Jaltest Link V8.1 et V9 et relève du module Jaltest MHE.\n

AVANTAGES

✔Tous les deuxConnecteurs 6 broches en un seul câble, ce qui vous évite de changer de câble pendant vos travaux de diagnostic pour brancher.
✔Accède à la direction hydraulique HYDRAULICS sur les versions CAN- et plus anciennes RS232, couvrant ainsi plusieurs générations de machines.
✔Couvre la gestion moteur ECM Kohler, y compris la version Stage V des machines récentes.
✔Sur les nacelles HA également la gestion E-CDIS des moteurs Kubota, et compatible avec Link V8.1 et V9.

POINTS D'ATTENTION

✕Sur les télescopiques HTL, seule la gestion Kohler est couverte ; la E-CDIS n'y figure pas.
✕La version RS232 de HYDRAULICS concerne les anciennes machines ; le modèle présent sur votre machine détermine ce que vous verrez.
✕Réservé au connecteur 6+6-pins Haulotte. Les machines Haulotte équipées d'une seule fiche 4-pins relèvent de la référence JDC549.9, qui se termine côté interface non pas sur OBD2 mais sur un DB26 26-pins.
✕Avec 30 cm le câble est court, vous travaillez donc à proximité immédiate du panneau de commande.

Applications et fonctionnalités

Via cette double connexion vous accédez avec le logiciel Jaltest aux unités de commande de la machine. Les systèmes présents varient selon la série et la motorisation: les nacelles élévatrices disposent de plus de fonctionnalités que les télescopiques HTL. Les unités ci-dessous proviennent de la couverture MHE de Jaltest.

Unités de commande accessibles

  • HYDRAULICS (CAN), système hydraulique: La direction hydraulique de la machine sur le bus CAN.
  • HYDRAULICS (RS232), système hydraulique: La même direction sur les machines anciennes avec connexion série.
  • ECM Kohler, régulation moteur diesel avec injection common-rail: La régulation des moteurs diesel Kohler.
  • ECM Kohler (Stage V), régulation moteur diesel avec injection common-rail: La version Stage V de cette même régulation moteur.
  • E-CDIS, régulation moteur diesel avec injection common-rail: La régulation des moteurs Kubota sur la série HA.

Ce que vous pouvez faire

  • Lire et effacer les codes de défaut: Consulter la mémoire des défauts de l'unité de commande, avec description des pannes détectées.
  • Consulter les valeurs mesurées: Les valeurs actuelles des capteurs connectés à l'unité de commande, sous forme numérique et graphique.
  • Assurer le suivi de la maintenance: Les intervalles d'entretien et les travaux effectués, avec un rapport de service.
  • Effectuer des actions supplémentaires: Les procédures additionnelles proposées par Jaltest pour chaque unité de commande, dans la mesure où elles sont disponibles pour le système.

Véhicules et applications compatibles

C'est le connecteur qui compte, pas le modèle.Ce câble s'adapte à toute machine Haulotte dont le raccordement à la télécommande comprend une connexion 6+6 broches. Jaltest couvre les séries ci-dessous dans le cadre de la couverture MHE ; pour les nacelles élévatrices et télescopiques, aucune obligation OBD ne s'applique, c'est pourquoi cette configuration se retrouve également sur les Haulotte plus récents. Les machines dotées d'un seul raccordement 4 broches relèvent de la référence JDC549.9.

Haulotte :

  • Série HA : HA 12 à HA 80, nacelle élévatrice à bras articulé.
  • Série H : H 12 à H 43, nacelle élévatrice à ciseaux.
  • Série HT : HT 16 à HT 67, nacelle élévatrice télescopique.
  • Série HTL : HTL 3000 à HTL 9000, nacelle télescopique.
  • COMPACT 10 DX et COMPACT 12 DX : Nacelle élévatrice à ciseaux.
  • Série STAR : STAR 6, 8 et 10, mât vertical.
  • OPTIMUM 8 : Nacelle élévatrice à ciseaux.
  • SIGMA 16 : Nacelle élévatrice télescopique.
💡
Bon à savoir : Les deux connecteurs blancs 6 broches forment une paire compatible, l'un avec des alvéoles de contact et l'autre avec des broches. Vérifiez directement sur la machine comment le raccordement au pupitre de commande a été réalisé avant de passer votre commande.

Contenu de l'emballage

  • 1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Câble adaptateur | Équipements de levage et de manutention

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC559A
Type Câble adaptateur
Application Nacelles Haulotte et télescopiques
Longueur 30 cm
Interface Jaltest Link V8.1 et V9
Raccordement côté machine 6+6-pins OBD (deux connecteurs blancs, paire compatible)
Raccordement côté interface 16-pins OBD2
Unités de commande HYDRAULICS (CAN et RS232), ECM Kohler et ECM Kohler (Stage V), E-CDIS
Segment Équipements de levage et de manutention
Module Jaltest Jaltest MHE (équipements de transport et de manutention interne)
