Jaltest  |  SKU : JDC204A

Jaltest (JDC204A) | Wabco Câble adaptateur 16 broches OBD - 16 broches OBD2 | Véhicule industriel et utilitaire

€109,95 TTC
€90,87 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

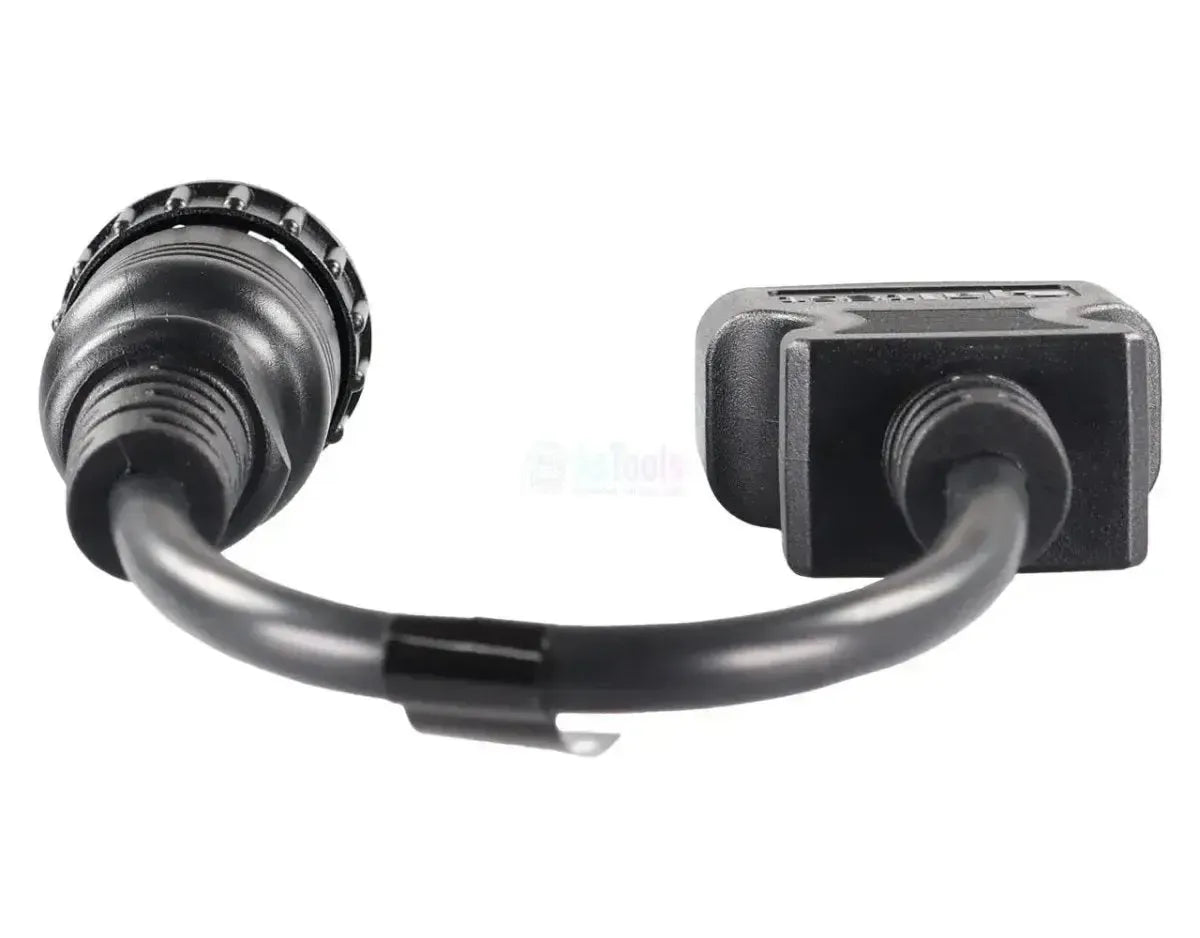

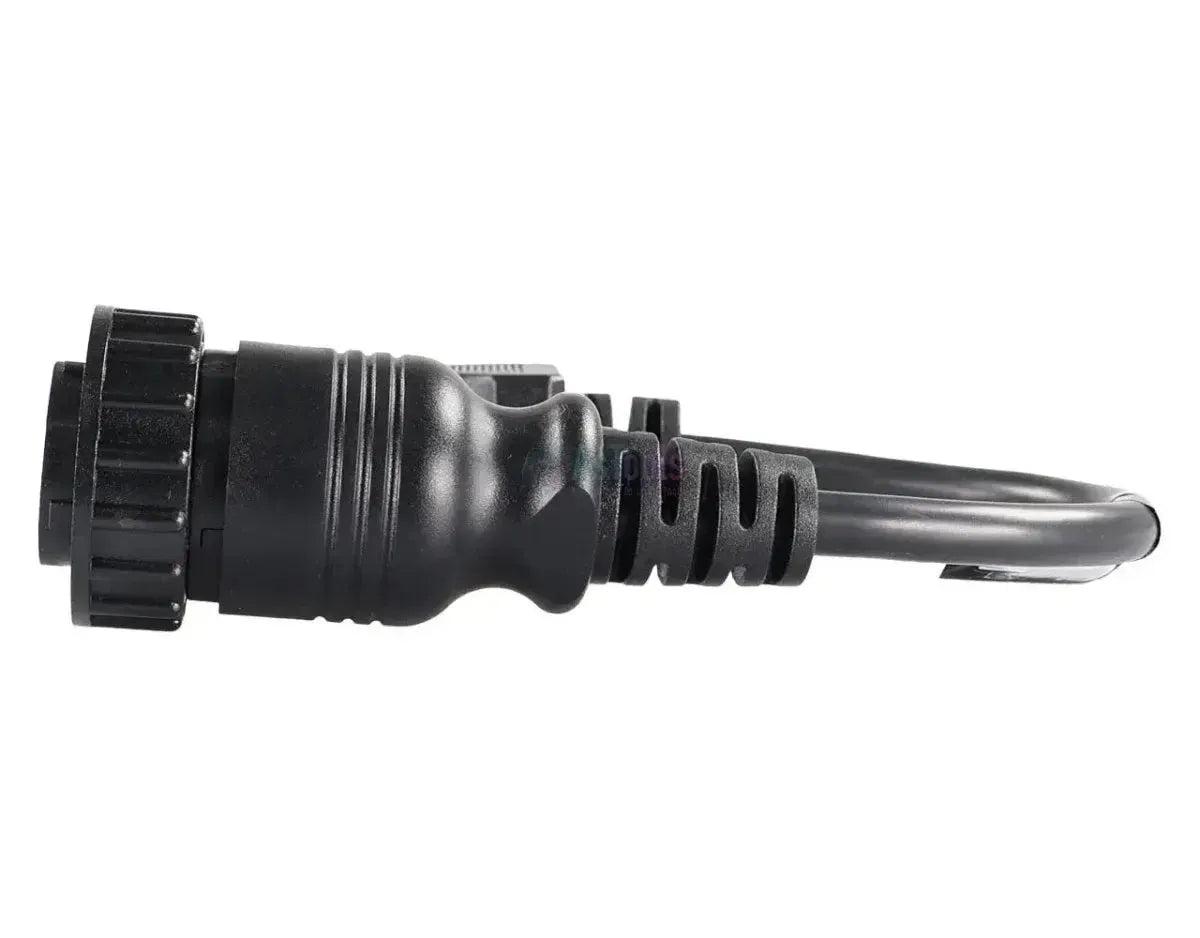

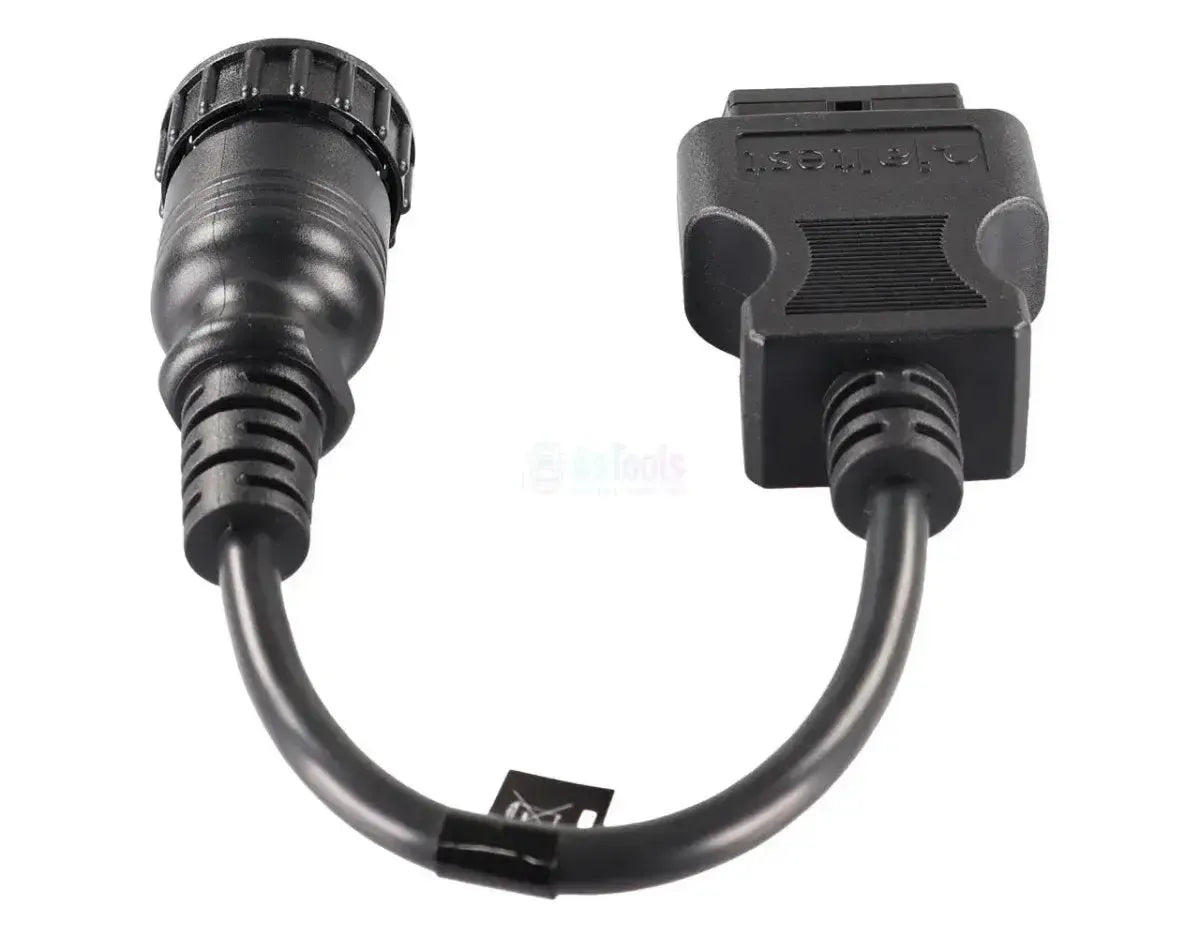

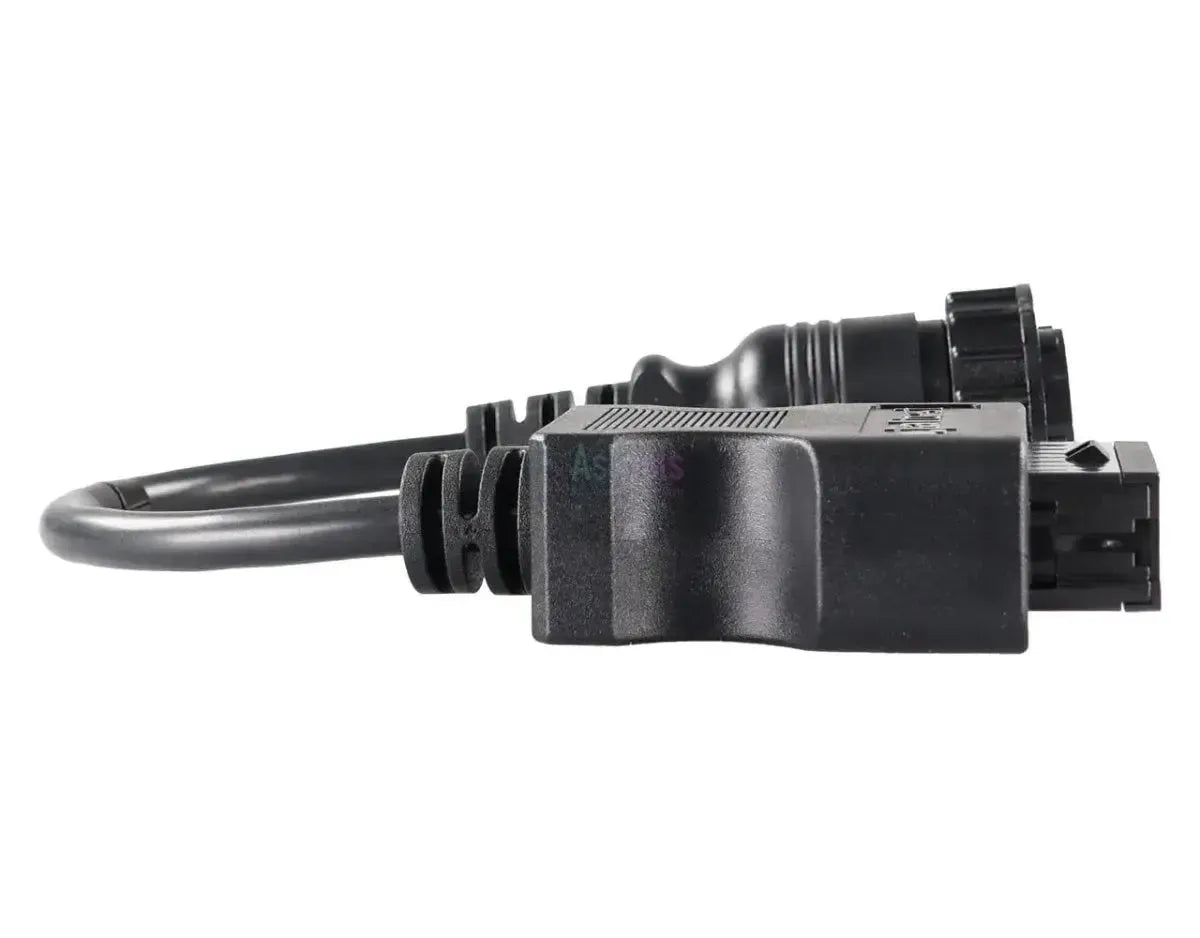

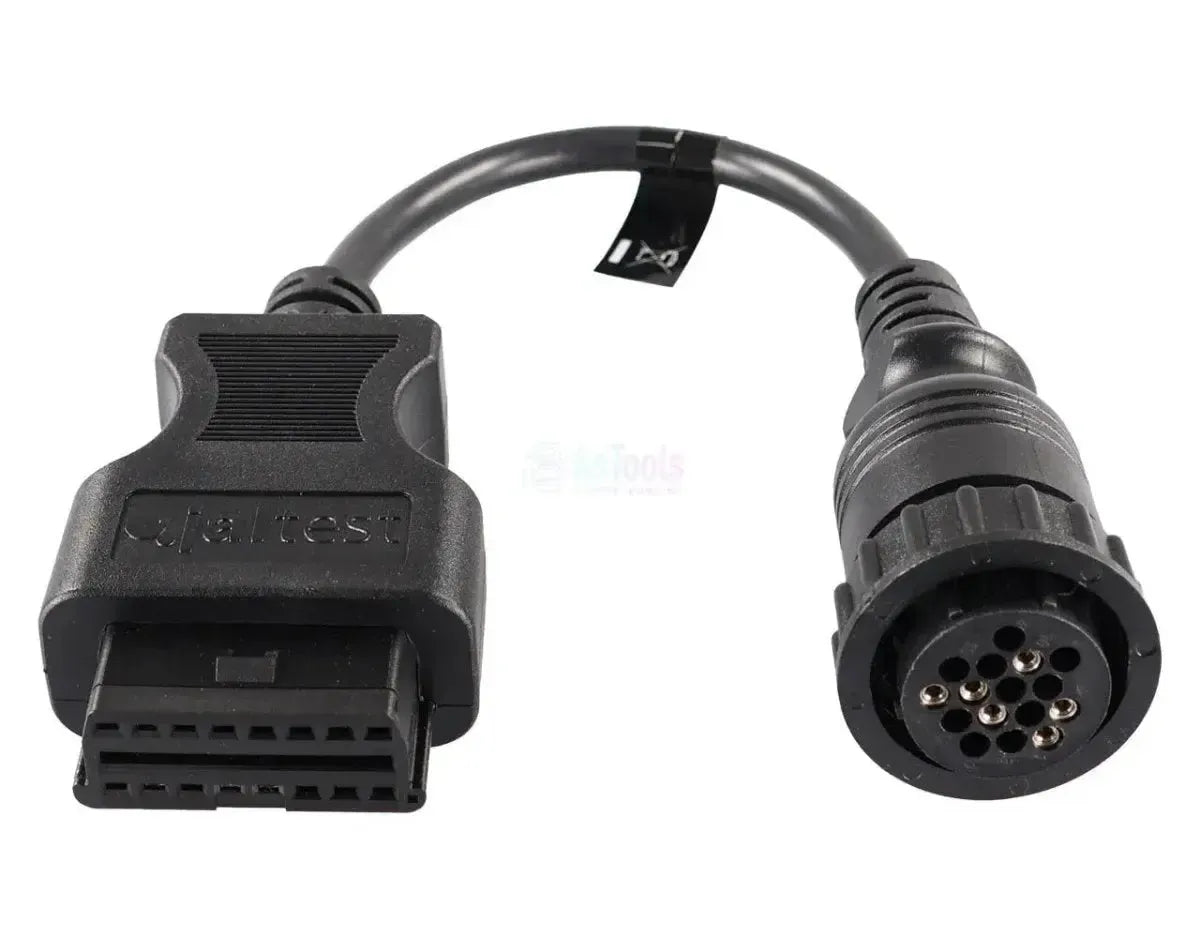

Le Jaltest JDC204A relie le connecteur de diagnostic 16 broches des systèmes de freinage Wabco à l'entrée OBD2 16 broches de votre câble de diagnostic Jaltest. Côté véhicule, il est équipé d'un connecteur circulaire avec une bague de verrouillage cannelée et d'un porte-broches numéroté à seize positions, dont six sont occupées ; le câble sort directement. Le câble mesure 28 à 30 cm et fonctionne avec Jaltest Link V8.1 et V9. Il s'agit d'une connexion série, non d'un couplage CAN.

Une fois la connexion établie, le logiciel Jaltest accède au module de freinage Wabco du véhicule. Cela vous permet de travailler sur la famille ABS/ASR (ABS SAE, ABS/ASR C, ABS/ASR D/E, ABS/ASR E (K Line) et ABS/ASR E CAN), la famille EBS (EBS Asia, EBS Euro Gen 2, EBS Euro Gen 3 et EBS ZM) et les systèmes de freinage hydrauliques HABS D et HBS AddOn-E. Avec ces systèmes, la couverture va au-delà de la simple lecture : vous pouvez commander les électrovannes et autres composants directement. Le connecteur appartient au module de freinage lui-même et est indépendant du diagnostic du véhicule. Le câble relève de Jaltest CV (véhicules utilitaires).

AVANTAGES

✔Spécifique au système : c'est le module de freinage Wabco qui détermine la compatibilité, non la marque du camion, du bus ou de la machine.
✔Couvre à la fois la famille ABS/ASR et la famille EBS de Wabco, plus les systèmes de freinage hydraulique HABS D et HBS AddOn-E.
✔Au-delà de la lecture : la commande de composants fait partie de la couverture de ces systèmes, ce qui vous permet d'activer les électrovannes directement pour vérifier leur fonctionnement.
✔Les paramètres et étalonnages sont également disponibles pour les systèmes Wabco que Jaltest traite, et le câble fonctionne avec Link V8.1 et V9.

POINTS IMPORTANTS

✕La configuration des paramètres et l'étalonnage varient selon le système : Tous les systèmes de freinage Wabco ne proposent pas les mêmes procédures.
✕Réservé à la connexion Wabco 16 broches ; les systèmes de freinage de remorque Wabco disposent d'une connexion spécifique et nécessitent JDC103A ou JDC110A.
✕Les systèmes Wabco pour la suspension , la sécurité et la pression des pneus ne sont pas accessibles ici : Ils disposent d'une connexion dédiée dans la couverture Jaltest.
✕Avec28 à 30 cmest un câble court, vous travaillez donc directement à proximité de l'unité de commande sur laquelle la fiche est connectée.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le Logiciel Jaltest le Régulation de freinage Wabco du véhicule. Comme le câble unité de commande suit et non le carrossier, est le même connecteur sur véhicules utilitaires, autobus et véhicules utilitaires à retrouver ci-dessous. Les systèmes suivants sont couverts par la gamme Wabco de Jaltest.

Unités de commande accessibles

  • Famille ABS/ASR :ABS SAE, ABS/ASR C, ABS/ASR D/E, ABS/ASR E (K Line) et ABS/ASR E CAN.
  • Famille EBS : EBS Asia, EBS Euro Gen 2, EBS Euro Gen 3 et EBS ZM.
  • Systèmes de freinage hydraulique : HABS D et HBS AddOn-E.

Ce que vous pouvez faire

  • Lire et effacer les codes d'erreur :Lire la mémoire des défauts du système de freinage et l'effacer après réparation.
  • Afficher les valeurs mesurées :Les valeurs actuelles des capteurs connectés, en chiffres et graphique.
  • Commande des composants :Activer directement les électrovannes et autres composants pour vérifier leur fonctionnement.
  • Regardez en direct :Suivre les valeurs système lors d'un test.
  • Paramètres et étalonnages :Disponible pour les systèmes pour lesquels Jaltest propose ces procédures.

Véhicules et applications compatibles

Déterminant est le système de freinage, non la marque du véhicule. Ce câble s'adapte à tous les camions, autobus ou engins de chantier équipés d'un Régulation de freinage Wabco avec connecteur de diagnostic 16 broches. Cette prise se trouve sur ou à proximité de l'unité de commande et non à l'emplacement OBD du véhicule, ce qui signifie qu'elle reste utilisée sur les véhicules plus récents. Vous la reconnaîtrez à la bague de couplage ronde avec les positions numérotées.

Applications :

  • Camions, autobus et véhicules utilitaires :Équipés d'une régulation de freinage Wabco avec connecteur de diagnostic 16 broches.
  • Marque de véhicule non déterminante :Le câble suit l'unité de commande Wabco et non le constructeur du châssis.
  • Également sur les véhicules plus anciens :Les générations ABS/ASR de Wabco correspondent aux années de construction antérieures.
💡

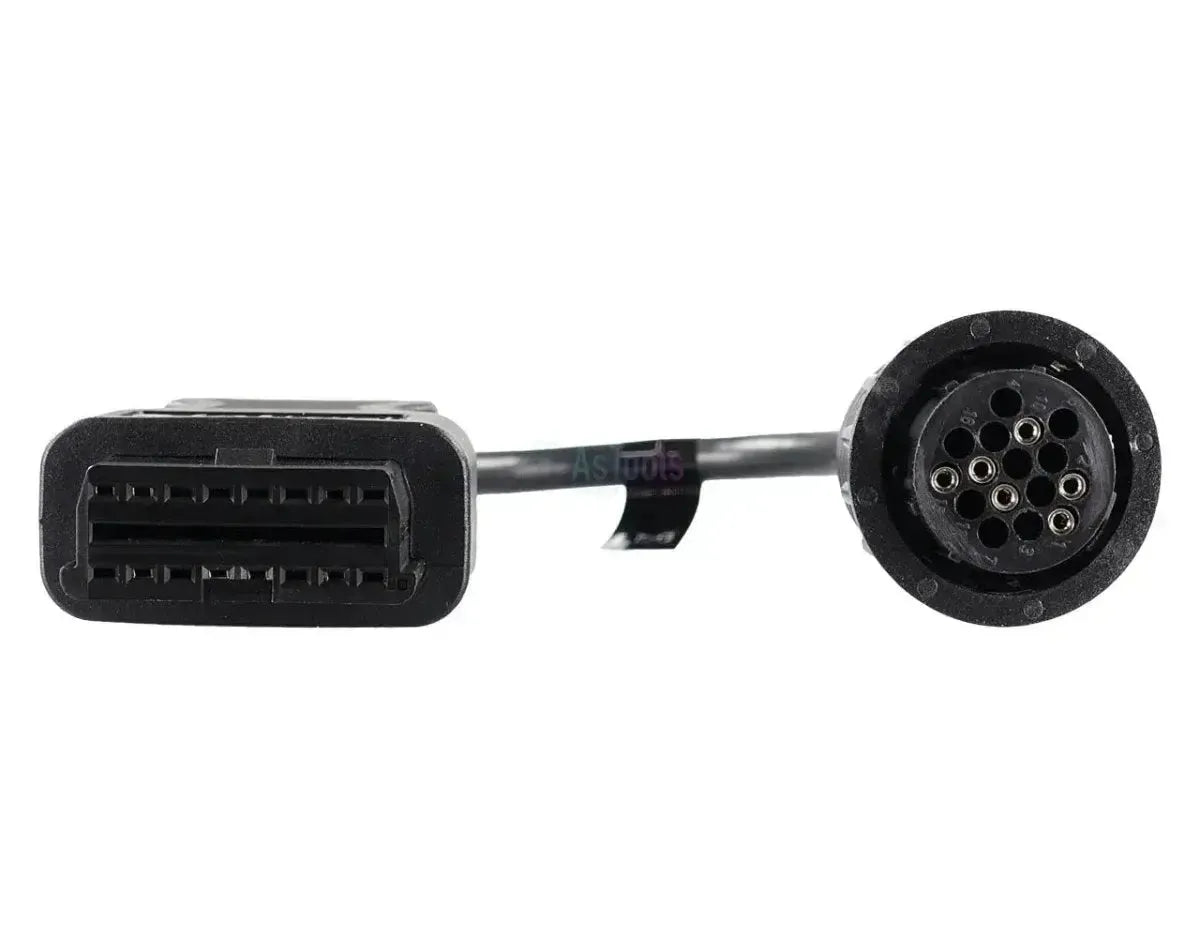

Bon à savoir :Le connecteur Wabco 16 broches est une prise système distincte et ne se trouve pas à l'emplacement OBD du véhicule. Dans le porte-broches rond, les positions sont numérotées jusqu'à seize, mais seules six sont occupées — c'est normal. Vérifiez la prise sur votre régulation de freinage avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC204A) | Câble adaptateur Wabco 16 broches OBD - 16 broches OBD2 | Véhicules utilitaires et professionnels

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • CV véhicules utilitaires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 16 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez actionner des composants depuis l'appareil. Vous voyez ainsi si la panne vient du composant ou du câblage.Pilotage des composants

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles camions et bus
Numéro de référence
JDC204A

Autres caractéristiques

Application
Systèmes de freinage Wabco avec connecteur de diagnostic 16 broches
Unités de commande
Famille Wabco ABS/ASR, famille EBS et systèmes de freinage hydrauliques HABS D et HBS AddOn-E
Segment
Véhicules utilitaires et de travail
Fait partie du kit de câbles
Kit de câbles pour camions et autobus (29362)
