AsTools  |  SKU : A0283

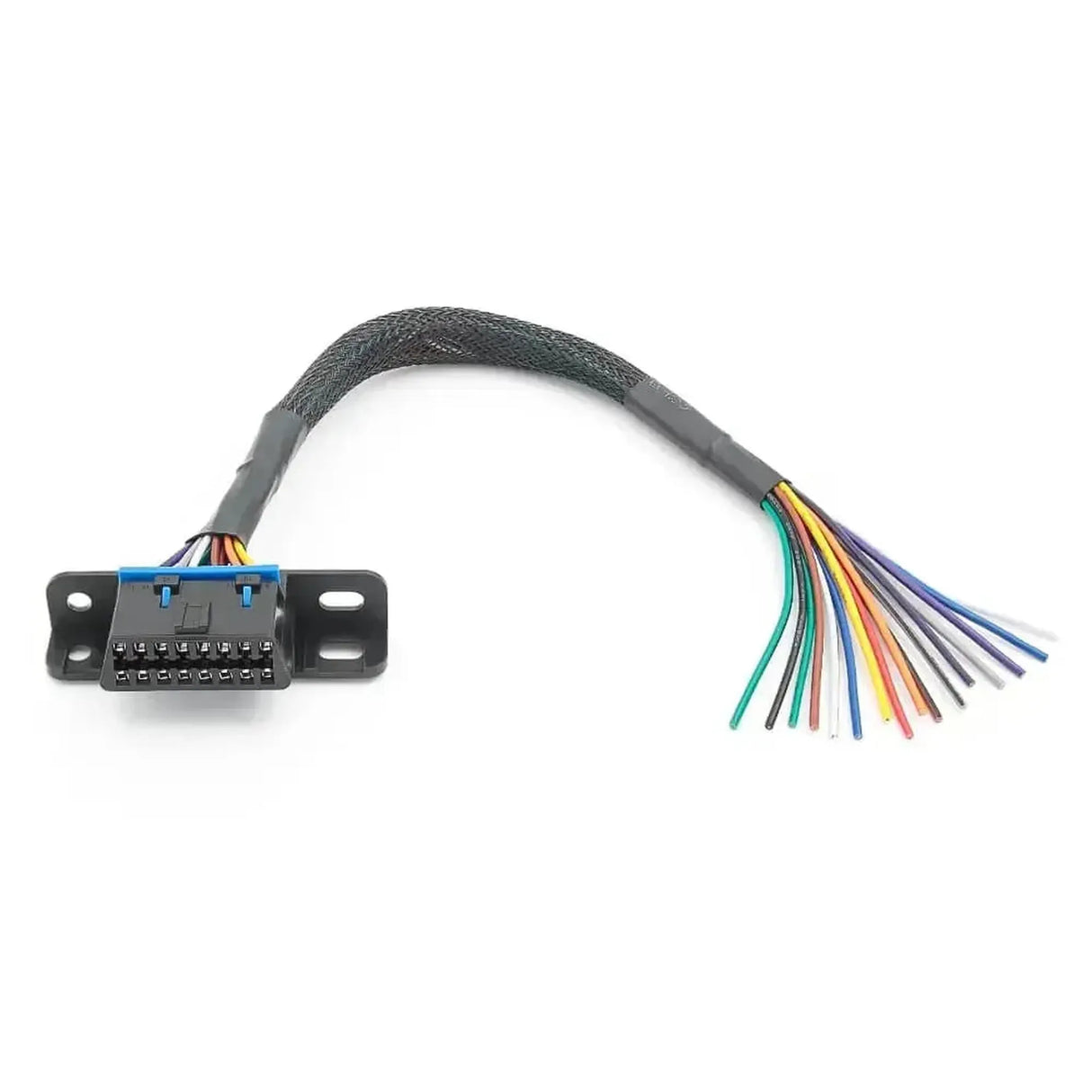

Port OBD2 16 broches (Femelle) avec 16 câbles à extrémité ouverte (30 cm) | Accessoires

€9,95 TTC
€8,22 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Le connecteur OBD2 16 broches est un connecteur femelle J1962 avec un faisceau de câbles de 30 cm se terminant par 16 câbles à extrémités ouvertes et individuelles. Ce composant est conçu pour créer un câblage personnalisé, effectuer des réparations ou remplacer un port de diagnostic endommagé sur un véhicule. Le câble est équipé d'une gaine tressée pour une protection supplémentaire du câblage.

Grâce aux câbles à extrémités ouvertes, ce produit offre une flexibilité d'installation, permettant à chaque broche de se connecter individuellement aux systèmes correspondants du véhicule, tels que le bus CAN, la ligne K, l'alimentation et la masse. Le connecteur est équipé de supports de montage intégrés, ce qui permet une installation stable et sécurisée dans un tableau de bord ou un panneau.

AVANTAGES

✔16 câbles à extrémités individuelles — liberté totale pour connecter ou câbler chaque broche individuellement.
✔Supports de montage intégrés — installation stable dans le tableau de bord ou le panneau.
✔Gaine de câble tressée — protection supplémentaire contre l'usure, la friction et la chaleur.

POINTS D'ATTENTION

✕Connaissances techniques requises — la connaissance du brochage OBD2 et de l'électricité automobile est nécessaire.
✕Câbles à extrémités ouvertes — nécessite des compétences en sertissage ou en soudure pour des connexions fiables.
✕Broches spécifiques au constructeur — les broches 1, 3, 8, 9, 11, 12 et 13 varient selon le fabricant.

Application et fonctionnalité

Ce faisceau de câbles OBD2 offre une base pour créer un connecteur de diagnostic personnalisé ou pour réparer un port endommagé.

  • Installation sur mesure : Permet l'intégration d'un port OBD2 dans des véhicules de projet, des voitures de course ou des véhicules anciens équipés d'un ECU moderne.
  • Réparation : Fonctionne comme pièce de remplacement pour un port OBD2 d'usine endommagé, usé ou corrodé.
  • Câblage flexible : Les 16 câbles à extrémités ouvertes peuvent être connectés au système électrique du véhicule selon les exigences d'une application spécifique ou d'un protocole de diagnostic.

Brochage OBD2 standard (référence)

Le connecteur J1962 16 broches dispose d'une assignation de broches standardisée pour les lignes de communication et d'alimentation. Les broches restantes sont remplies de manière spécifique au constructeur.

  • Broche 4 : Masse du châssis
  • Broche 5 : Masse de signal
  • Broche 6 : CAN-High (ISO 15765-4, SAE J-2284)
  • Broche 7 : K-Line (ISO 9141-2 / ISO 14230-4 KWP2000)
  • Broche 10 : Bus J1850- (SAE J1850 PWM/VPW)
  • Broche 14 : CAN-Low (ISO 15765-4, SAE J-2284)
  • Broche 15 : L-Line (ISO 9141-2, optionnel)
  • Broche 16 : Batterie +12 V (alimentation permanente)
  • Broches 1, 3, 8, 9, 11, 12 et 13 : Disponibles pour les fonctions spécifiques aux constructeurs (varie selon le fabricant)

Véhicules compatibles

Ce produit est un composant universel et n'est pas spécifique à une marque ou un modèle particulier. Il est conçu pour les installations sur mesure et les réparations dans diverses applications, notamment :

  • Voitures particulières
  • Fourgonnettes
  • Camionnettes légères
  • Véhicules de projet et kit-cars
  • Bancs d'essai et environnements de développement
⚠️
Important : Consultez toujours le schéma de câblage du véhicule cible ou de l'appareil à remplacer avant l'installation afin de garantir une configuration correcte des broches. Un câblage incorrect peut endommager l'ECU ou d'autres systèmes du véhicule.

Contenu de l'emballage

  • 1x Connecteur OBD2 16 broches (femelle) — 16 câbles à extrémités ouvertes (30 cm)

Spécifications techniques

Spécification Description
Connecteur 1 OBD2 16 broches (J1962) femelle
Connecteur 2 16 câbles à extrémités ouvertes
Longueur des câbles 30 cm
Fixation Supports de montage intégrés
Protection Gaine tressée
Protocoles supportés ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW
