Connecteur OBD2 16 broches (mâle) avec 16 câbles à extrémité ouvert...

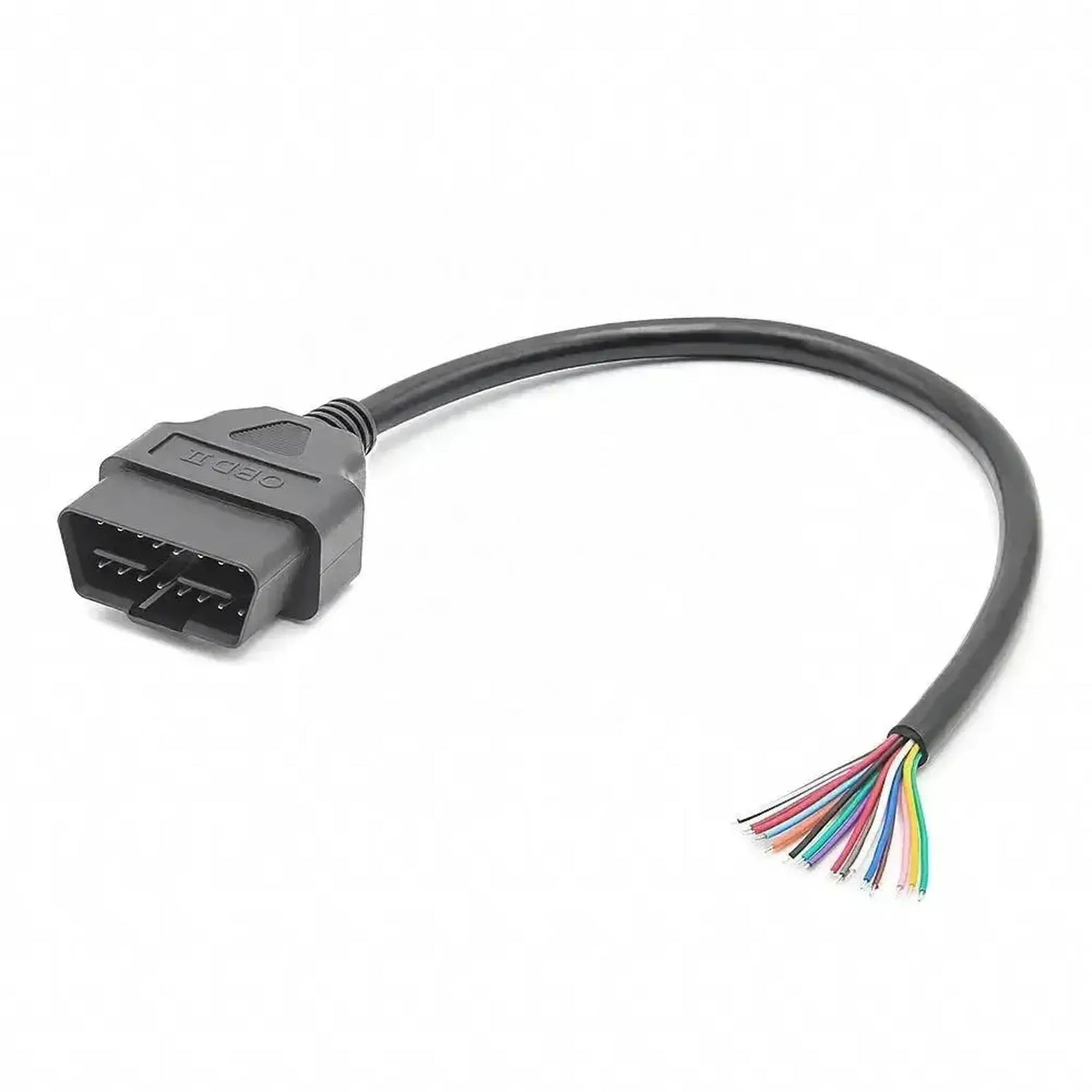

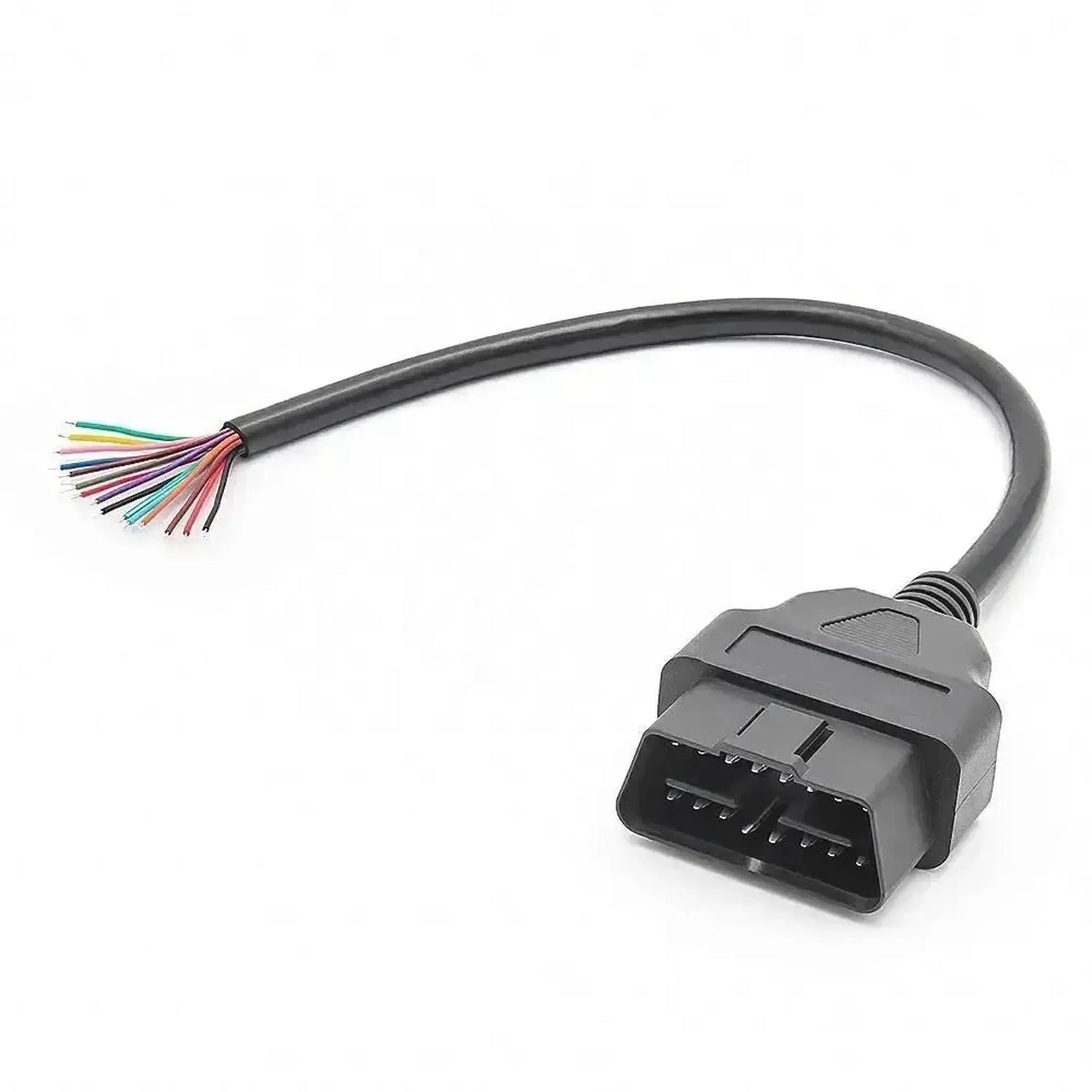

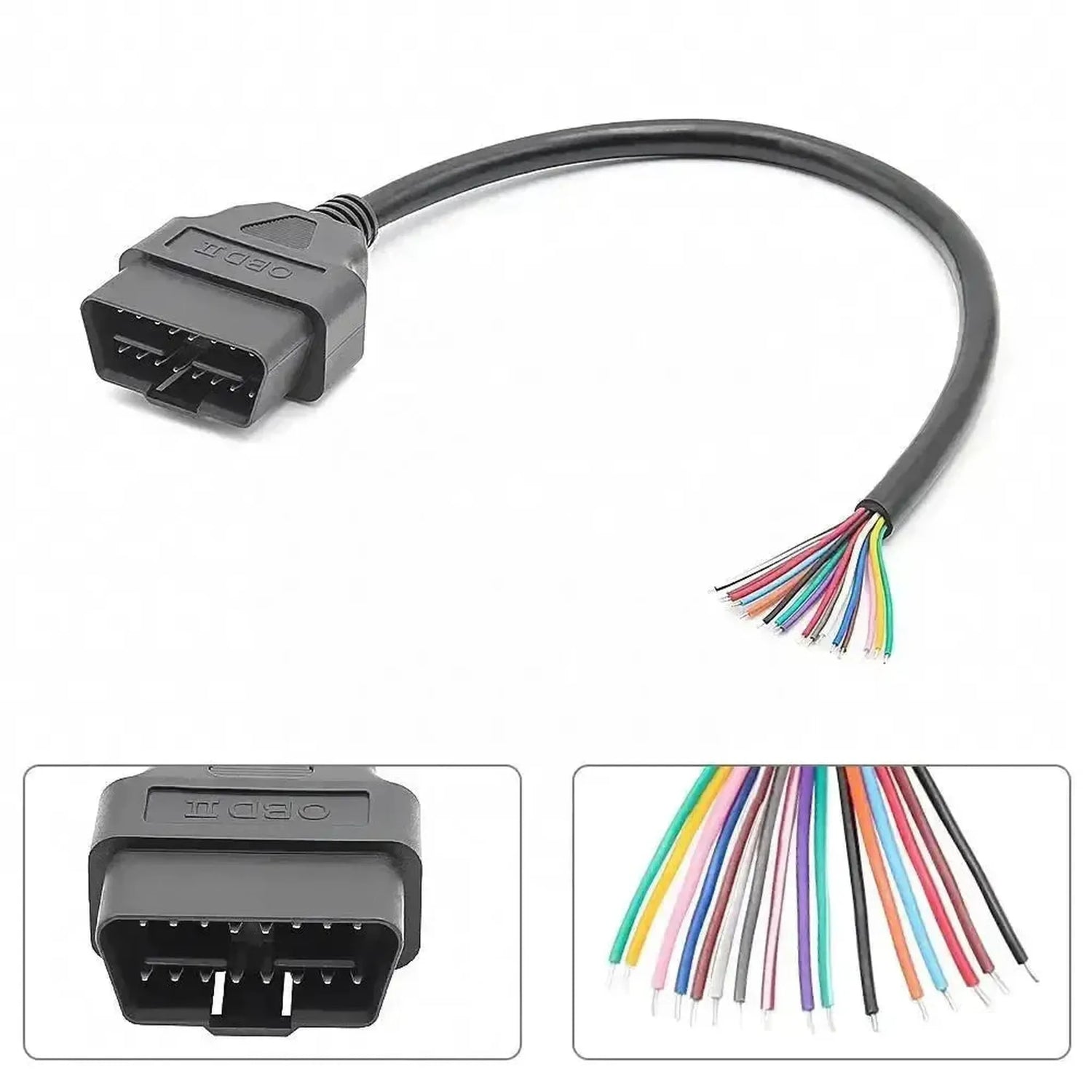

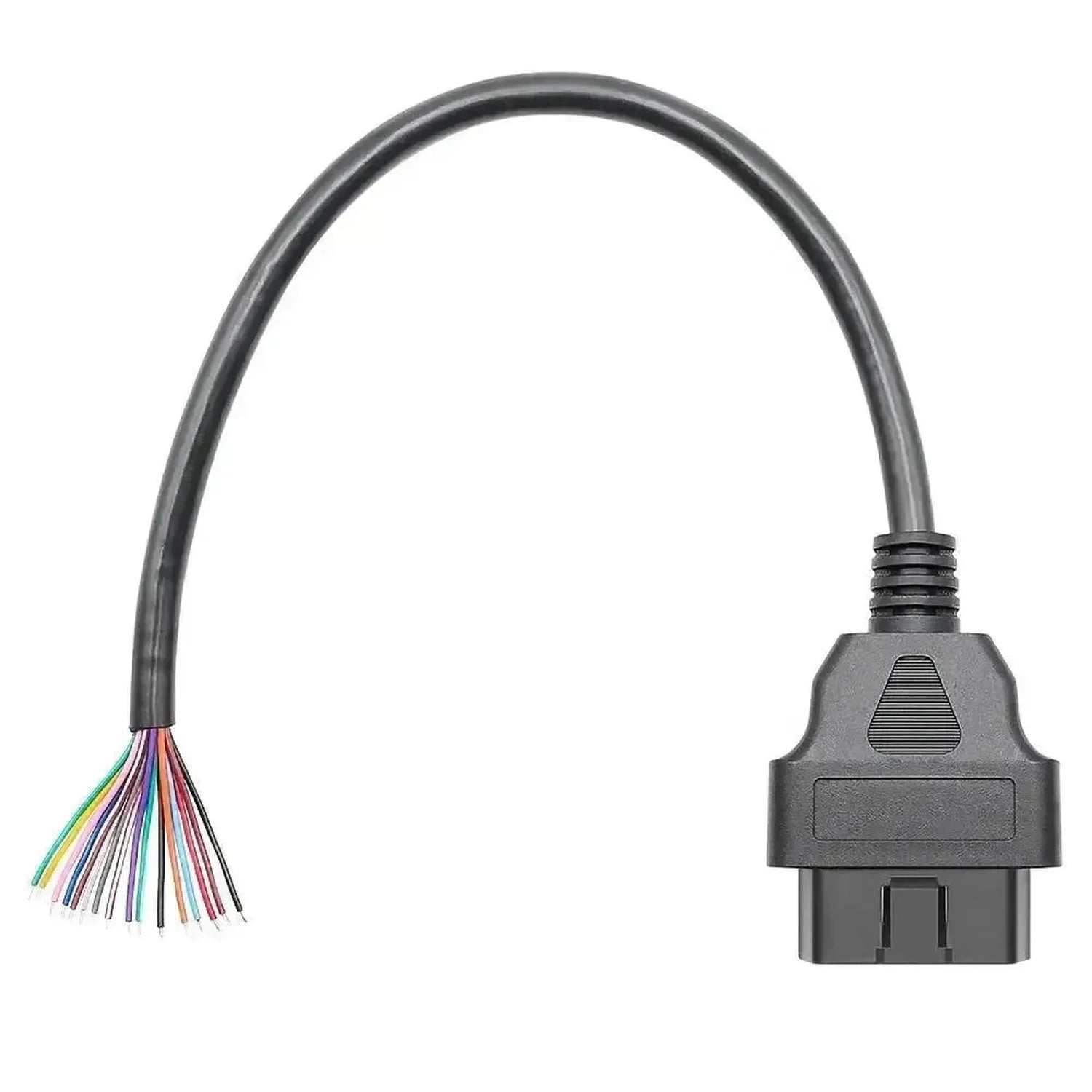

Ce connecteur mâle universel 16 broches OBD2 (J1962) est conçu pour développer vos propres appareils de diagnostic, câbles de test ou matériel d'interface. La fiche est identique à la partie mâle d'un dongle OBD2 et s'adapte à tout port OBD2 (femelle) standard dans les véhicules.

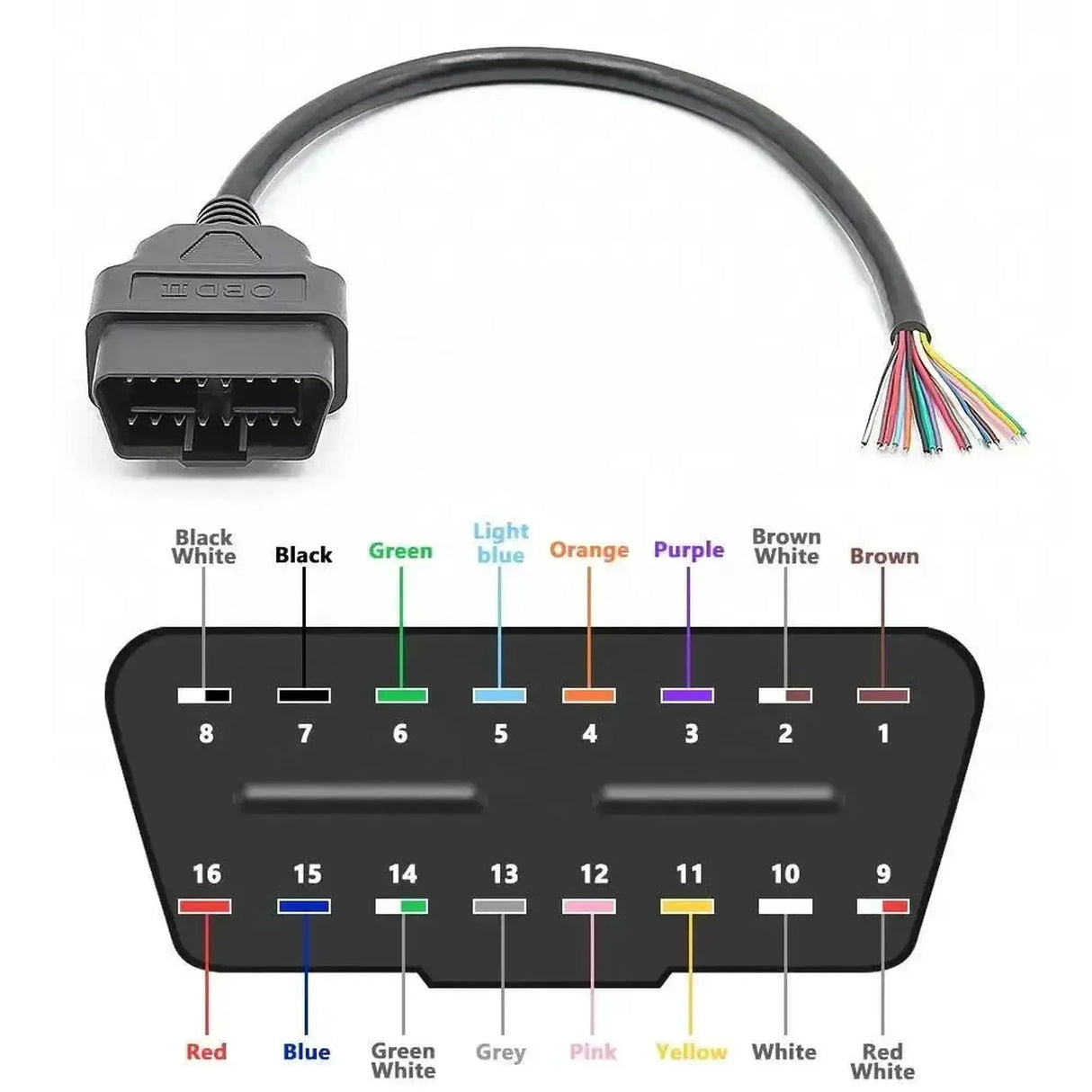

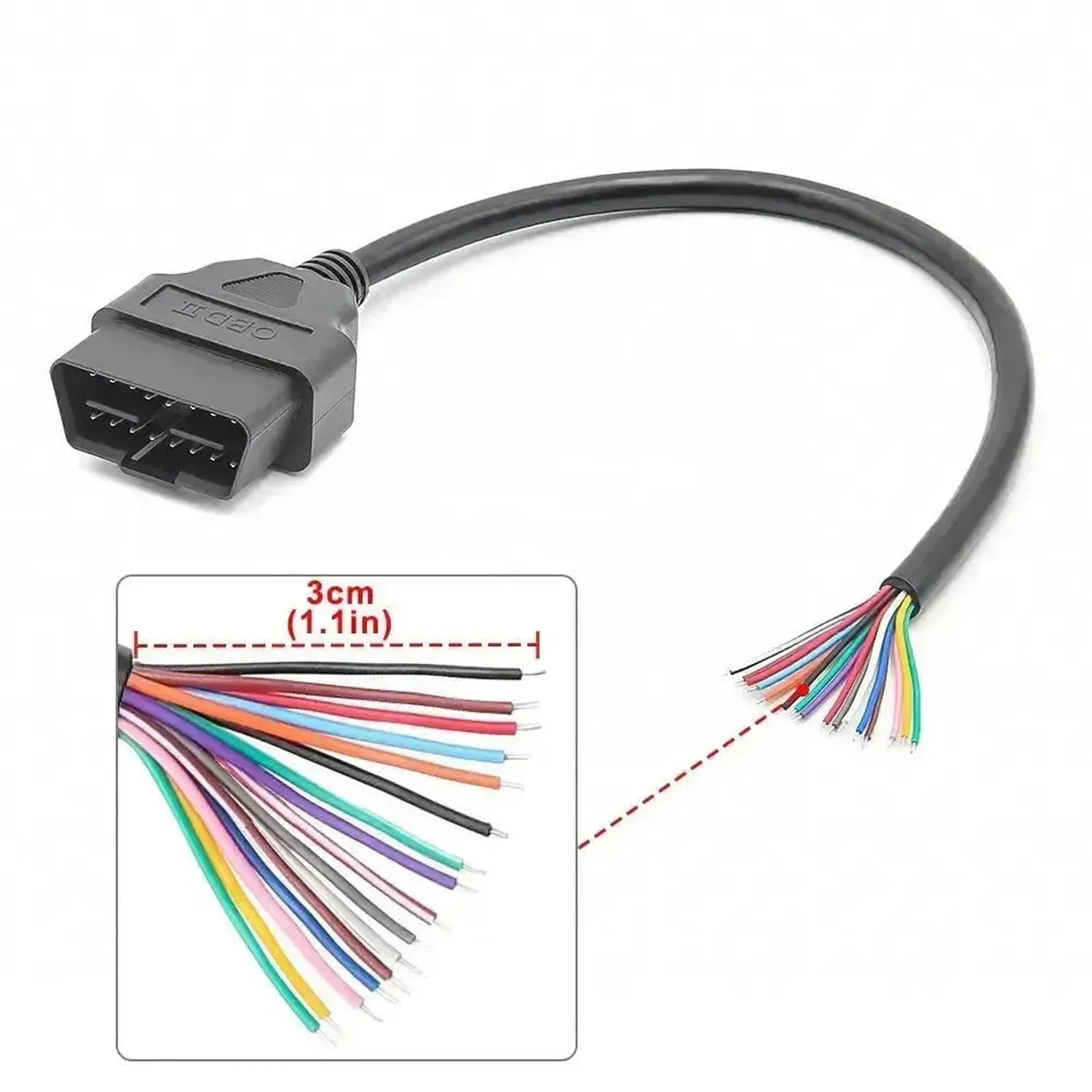

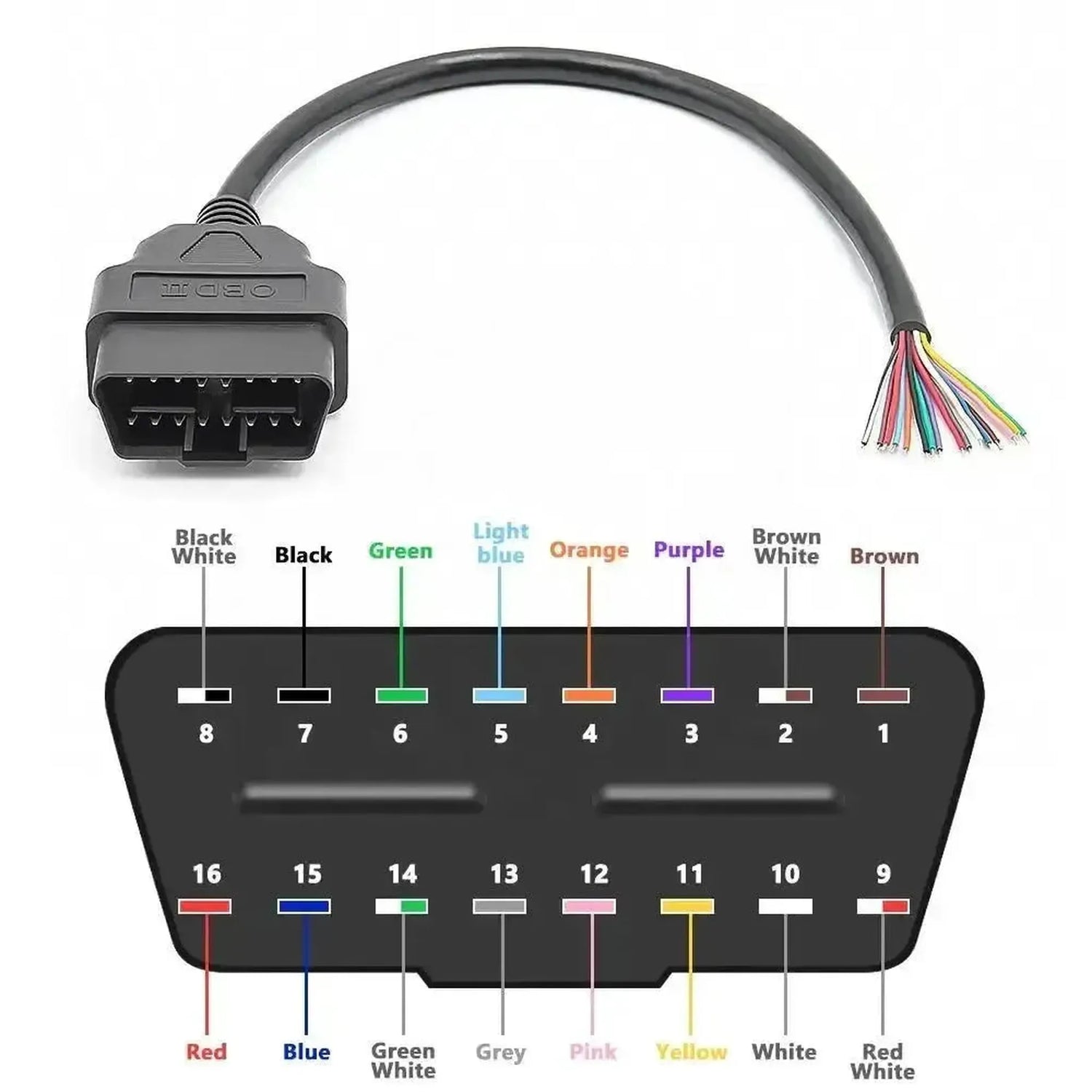

La fiche est équipée d'un faisceau de câbles de 30 cm de long, chaque broche des 16 étant individuellement connectée à un câble à extrémité ouverte codé par couleur. Ce design « pigtail » en fait un point de départ idéal pour construire des scantools personnalisés, enregistreurs de données ou interfaces ECU.
Application et fonctionnalité :
Ce connecteur mâle OBD2 est destiné à une application côté appareil de diagnostic, pas côté véhicule. Les applications possibles sont :
- Développement d'outil de diagnostic : Construisez votre propre interface de diagnostic pour la communication OBD2
- Enregistrement de données : Connectez des enregistreurs GPS, des moniteurs CAN-bus ou du matériel de performance
- Prototypage de dongle : Idéal pour le développement télématique et les adaptateurs Bluetooth/Wi-Fi OBD
- Fabrication de câbles de test : Connecter des instruments de mesure aux broches individuelles du port de diagnostic du véhicule
Attention : cette fiche n'est pas destinée à être utilisée comme câble de conversion direct, mais comme composant de base pour des applications professionnelles ou éducatives.
Compatibilité :
Le connecteur est conforme à la norme SAE J1962 Type A et s'adapte physiquement à chaque port OBD2 (femelle) des véhicules avec systèmes 12V ou 24V, y compris presque toutes les voitures en Europe à partir de :
- 2001 (véhicules essence)
- 2004 (véhicules diesel)
Pour un fonctionnement correct, l'utilisateur doit appliquer lui-même le schéma de pinout approprié dans la conception de l'équipement final.
Contenu de l’emballage:
- 1x connecteur mâle OBD2 16 broches avec 16 câbles à extrémité ouverte (30 cm)
Spécifications techniques :
| Spécification | Description |
|---|---|
| Connecteur | J1962 Type A (16 broches) mâle |
| Câbles | 16x câbles à extrémité ouverte codés par couleur |
| Longueur des câbles | 30 cm |
| Pinout | Les 16 positions de broches sont câblées pour une liberté maximale de conception |
| Application | Application universelle pour équipements de diagnostic 12V et 24V |
| Matériau | Boîtier en plastique résistant à la chaleur avec câblage en cuivre |
