Câble adaptateur FCA 12+8 broches SGW – 16 broches OBD2 | Voiture particulière

Name: Câble adaptateur FCA 12+8 broches SGW – 16 broches OBD2 | Voiture particulière
Brand: AsTools
SKU: A0285
Price: 13.95 EUR
Availability: InStock
Rating: 5 (5 reviews)

5 avis

€13,95 TTC

€11,53 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

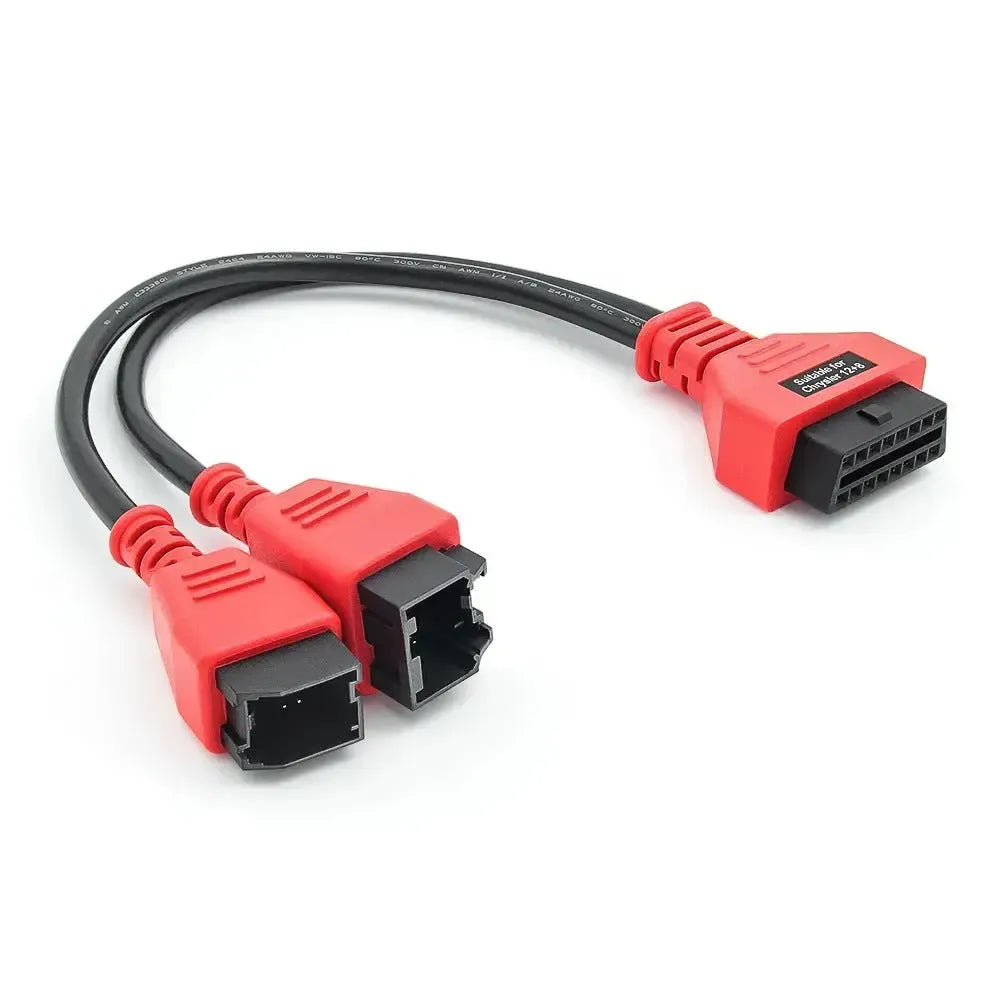

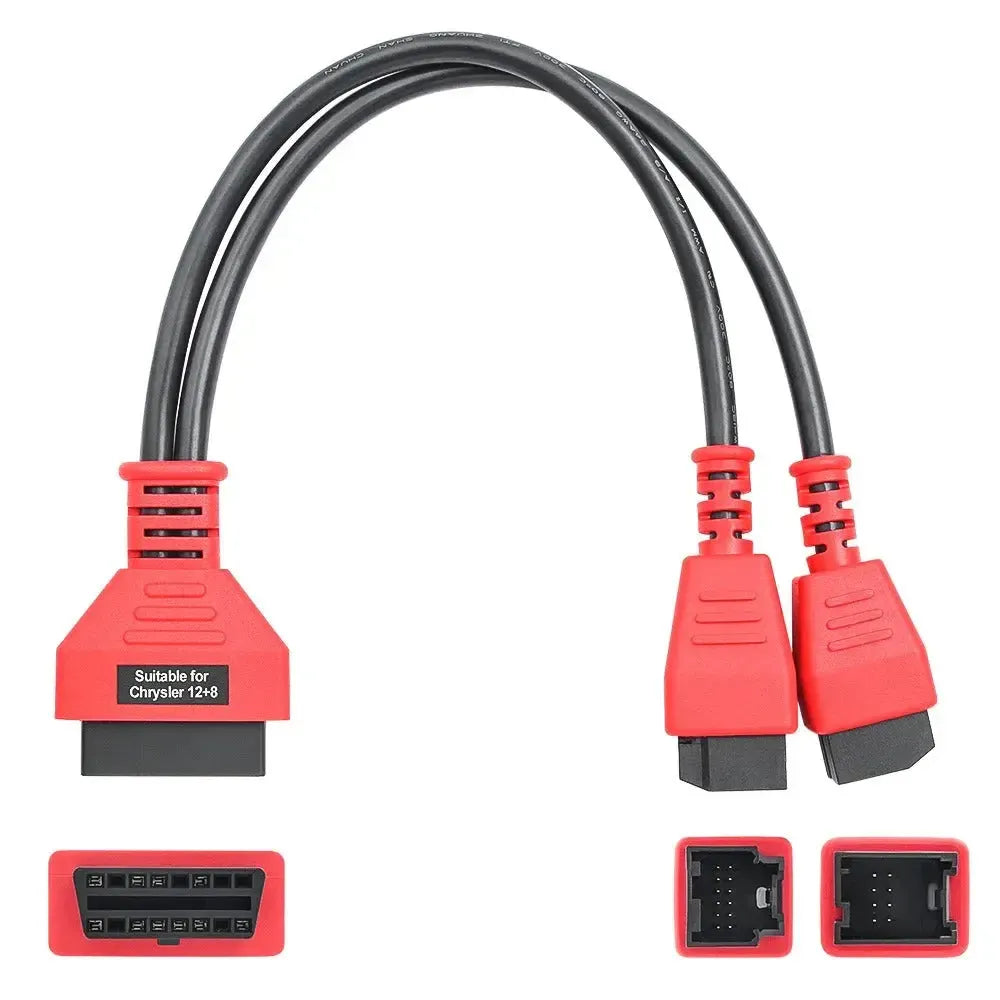

Ce câble adaptateur relie les connecteurs 12 broches et 8 broches du Security Gateway Module (SGW) des véhicules du groupe FCA à un lecteur doté d'un connecteur OBD2 à 16 broches. Vous débranchez les deux connecteurs de la SGW et les raccordez au câble. La SGW se trouve généralement sous ou derrière le tableau de bord, près de la colonne de direction, derrière le cache du tableau de bord ou derrière l'autoradio.

À partir d'environ l'année modèle 2018, la SGW n'autorise via la prise OBD2 que la lecture des données. L'effacement des codes défaut, les tests d'actionneurs, les étalonnages et les réinitialisations sont bloqués. Avec ce câble, le lecteur communique directement avec le réseau CAN du véhicule. Le câble ne fait que convertir physiquement la connexion ; le lecteur doit lui-même prendre en charge le diagnostic FCA.

AVANTAGES

✔Donne au lecteur un accès complet à l'effacement des codes défaut, aux tests d'actionneurs et aux réinitialisations, que la SGW bloque sinon.

✔Vous n'avez rien à couper : le câble se place entre les connecteurs existants et la SGW, qui est ensuite remise en place.

✔Compatible avec de nombreux modèles FCA à partir de l'année modèle 2018, d'Alfa Romeo à Jeep et Ram.

✔Le câble fonctionne passivement : aucun logiciel ni réglage n'est nécessaire.

POINTS D'ATTENTION

✕Votre lecteur doit prendre en charge le diagnostic FCA spécifique à la marque ; le câble ne convertit aucun protocole.

✕Un simple lecteur de codes EOBD n'a aucune utilité avec ce câble ; il ne lit que les données OBD2 liées aux émissions.

✕Non adapté aux modèles dont la SGW est intégrée au BCM, ni à l'Alfa Romeo Tonale ni à la Jeep Grand Cherokee (WL).

✕Sur les Giulia, Stelvio, 500X, Renegade et Compass notamment, une partie du diagnostic passe par un second bus CAN ; vérifiez que votre lecteur peut l'atteindre via ce câble.

Applications et fonctionnalités

Ce câble est destiné aux garages et techniciens automobiles souhaitant réaliser un diagnostic complet des véhicules FCA dotés d'une Security Gateway.

Systèmes accessibles

Groupe motopropulseur : Moteur et boîte de vitesses.
ABS et ESP : Régulation du freinage et de la stabilité.
Airbag : Système airbag et capteurs.
Carrosserie : Notamment le BCM.
Autres systèmes : Varie selon le modèle et l'équipement.

Ce que vous pouvez faire

Effacement : Effacer les codes défaut après réparation.
Tests d'actionneurs : Commander et tester des composants.
Réinitialisations : Notamment les intervalles d'entretien.
Étalonnages : Dans la mesure où le lecteur les propose.

Mode d'emploi

Localiser la SGW : recherchez le module sous ou derrière le tableau de bord.
Débrancher les connecteurs : débranchez le connecteur 12 broches et le connecteur 8 broches.
Raccorder : branchez les deux connecteurs sur le câble.
Connecter le lecteur : branchez le connecteur 16 broches et mettez le contact.
Finaliser : une fois le diagnostic terminé, rebranchez la SGW.

Véhicules et applications compatibles

Le critère déterminant est un Security Gateway Module doté d'un connecteur 12 broches et d'un connecteur 8 broches. Le câble convient aux modèles suivants équipés de ce module :

Alfa Romeo :

Giulia (952) : À partir de l'année modèle 2018.
Stelvio (949) : À partir de l'année modèle 2018.

Fiat :

500X (334) : À partir de l'année modèle 2018.

Jeep :

Renegade (BU) : À partir de l'année modèle 2018.
Compass (MP) : À partir de l'année modèle 2018.
Wrangler (JL) : À partir de l'année modèle 2018.
Grand Cherokee (WK2) : Année modèle 2018 à 2021.

Ram :

1500 (DT) : À partir de l'année modèle 2019.

💡

Bon à savoir : Sur la plupart des modèles FCA, le SGW se trouve sous ou derrière le tableau de bord, souvent côté conducteur, près de la colonne de direction. Sur certains modèles, il se trouve derrière le petit boîtier du tableau de bord ou derrière l'autoradio. Les connecteurs ne s'emboîtent que d'une seule façon, il n'est donc pas possible de les inverser.

Contenu de l'emballage

1x Câble adaptateur FCA 12+8 broches SGW – OBD2 16 broches | Voiture particulière

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque: AsTools
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit: Câble adaptateur
Les types de véhicules ou d'engins sur lesquels vous pouvez utiliser le câble. Vous voyez ainsi s'il convient à votre atelier.Types de véhicules: Voiture particulière

Connexions

Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil: OBD2 à 16 broches (J1962)
Les lignes de données par lesquelles le câble transmet les signaux. Le véhicule et le testeur doivent utiliser le même mode de communication.Communication: CAN-bus

Fonctions de diagnostic

Vous pouvez activer des composants pour vérifier s'ils sont défectueux. Cela évite de longues recherches.Commande des composants: Oui
Vous pouvez réinitialiser l'indicateur d'entretien ou l'intervalle de service après une révision.Réinitialisation de l'entretien: Oui
Le câble donne accès aux calculateurs protégés par une passerelle sécurisée. Sur les voitures récentes, cela est nécessaire pour un diagnostic complet.Contournement du Secure Gateway (SGW): Oui

Autres caractéristiques

Application: Véhicules FCA équipés d'un module Security Gateway (12+8 broches)
Connexion côté véhicule: Connecteur SGW 12 broches et 8 broches
Fonctionnement: Passif, sans conversion de protocole
Numéro d'article: A0285
