MultiECUScan Câble adaptateur Set (6 pièces)

Le câble adaptateur MultiECUScan est une collection de 6 adaptateurs conçus pour établir une connexion entre une interface OBD2 standard et des unités de commande spécifiques (ECU) dans les véhicules. Ce jeu a été spécialement développé pour une utilisation avec des logiciels de diagnostic tels que MultiECUScan et AlfaOBD. Chaque câble du jeu a une couleur unique et un câblage interne pour accéder à des systèmes non accessibles via les broches OBD2 standard.

La fonctionnalité de ce jeu repose sur le détournement des broches de diagnostic. Une interface standard peut ainsi communiquer avec des modules tels que l'airbag, l'ABS, la direction assistée et le réseau CAN. Les adaptateurs établissent une connexion physique entre le connecteur 16 broches de l'interface de diagnostic et le port OBD2 16 broches du véhicule, en adaptant la configuration des broches aux exigences de l'ECU ciblée. Cela permet un diagnostic approfondi, la lecture des codes d'erreur et l'exécution de fonctions de service.

Application et fonctionnalité :

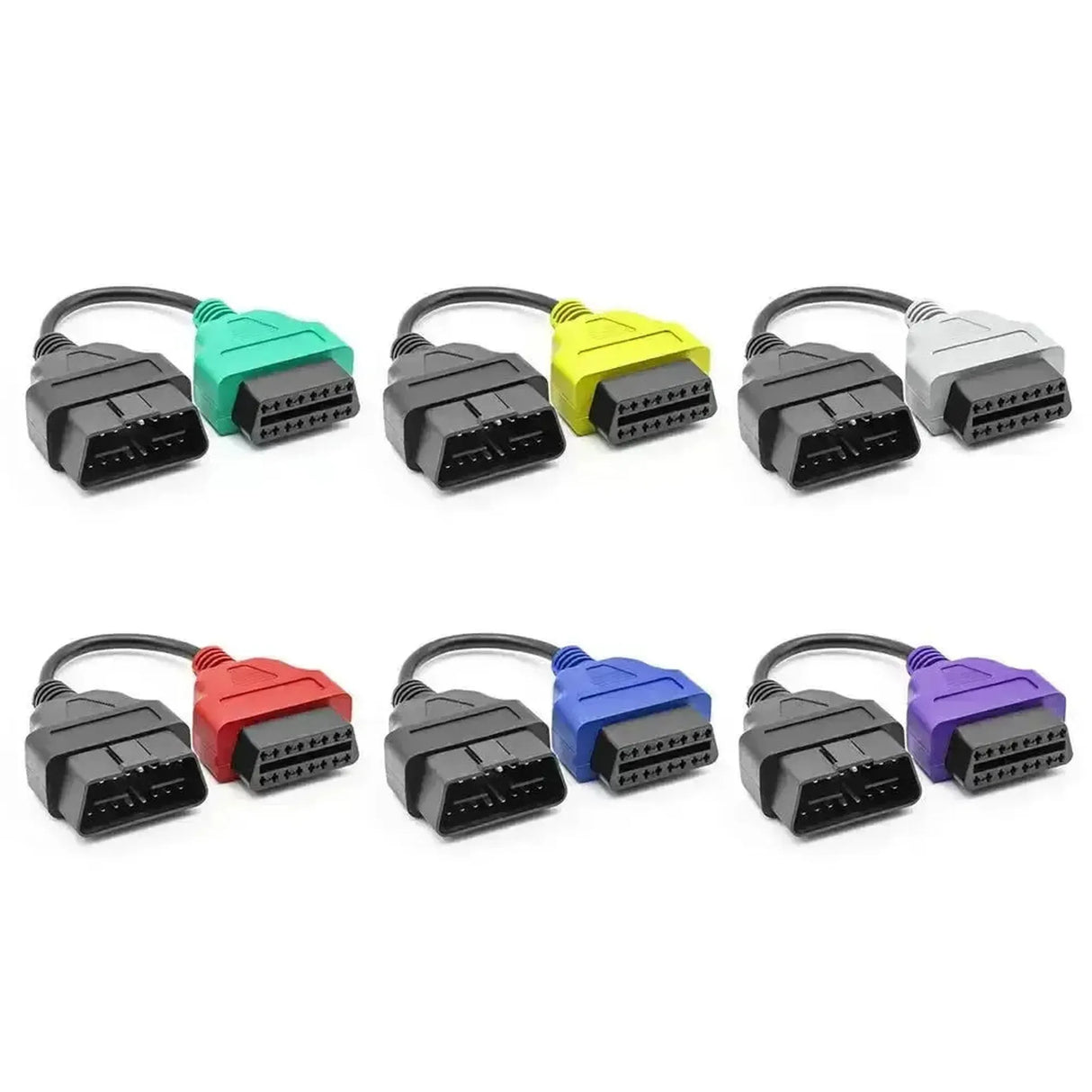

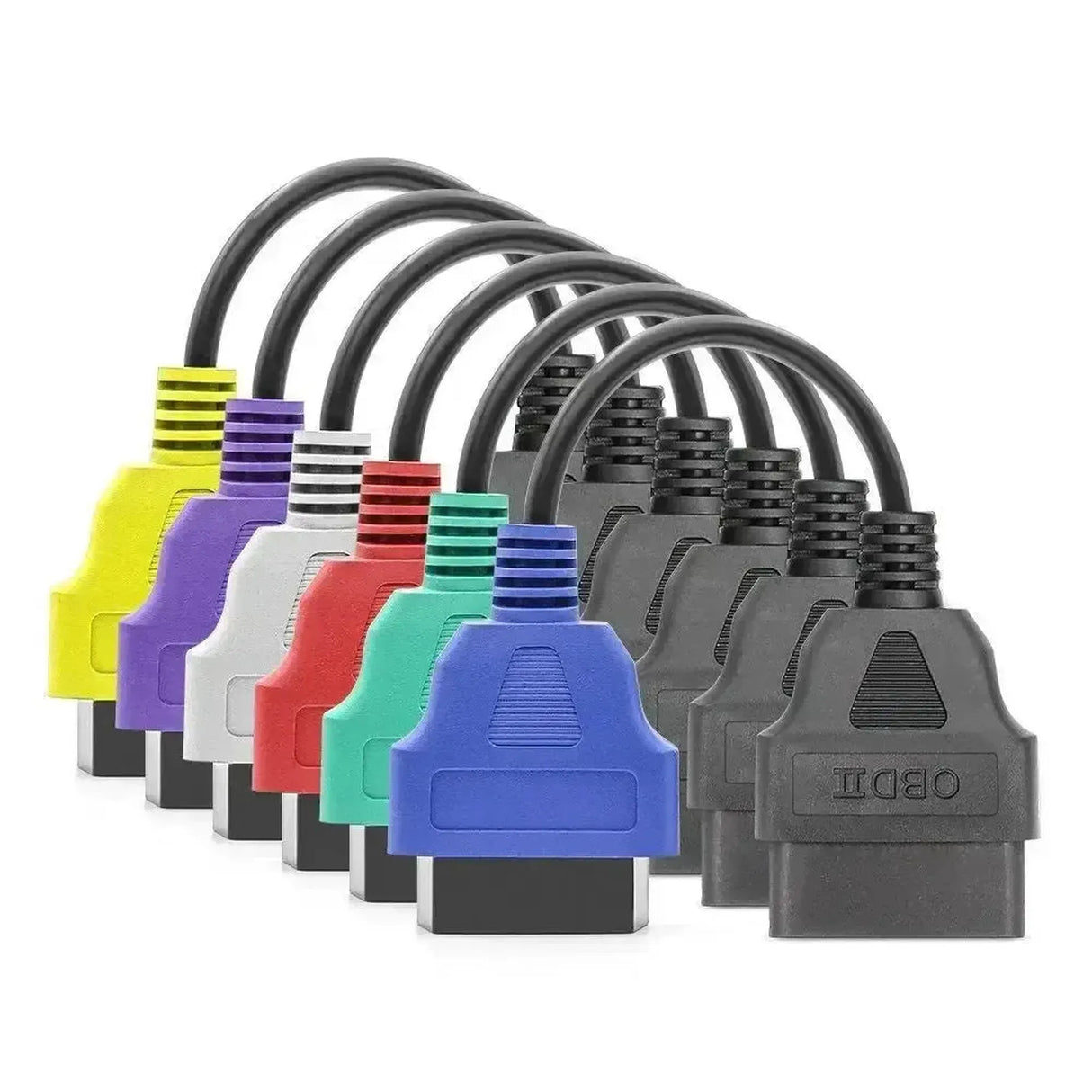

Ce jeu de six câbles adaptateurs colorés est conçu pour accéder à diverses unités de commande électronique (ECU) dans des véhicules compatibles. Chaque couleur correspond à une configuration de broches spécifique pour un module donné.

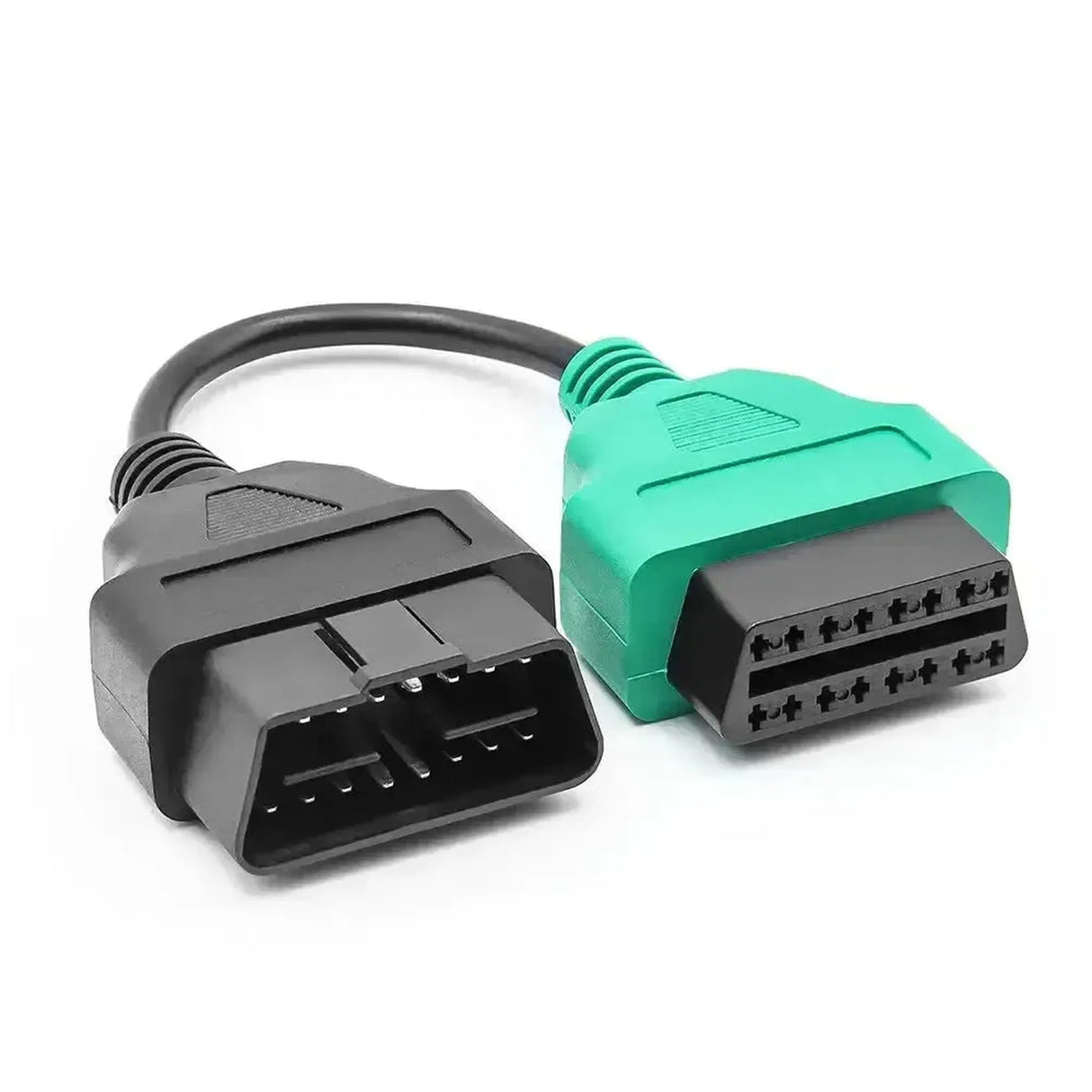

• Câble vert (Adaptateur 1) : Pour accéder à l'ABS et à la direction assistée (Power Steering).
• Câble rouge (Adaptateur 2) : Pour la lecture du système d'airbags (SRS).
• Câble jaune (Adaptateur 3) : Se connecte au réseau CAN basse vitesse pour des systèmes comme l'ordinateur de bord, les modules de porte et le tableau de bord.

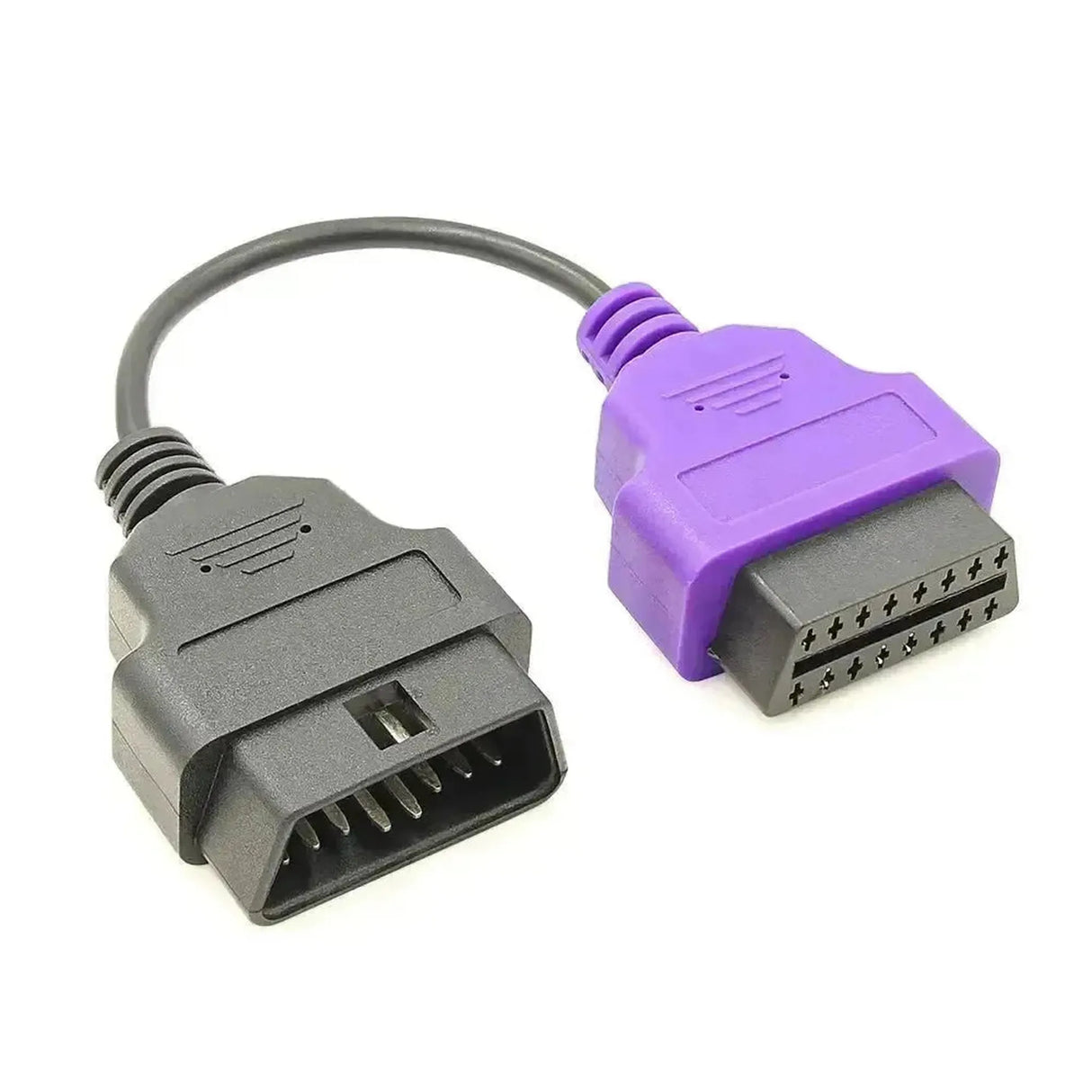

• Câble violet (Adaptateur 4) : Pour la lecture des systèmes tels que le capot électrique (Electric Hood) et d'autres modules spécifiques.
• Câble bleu (Adaptateur 5) : Offre un accès aux modules multimédias avancés et de contrôle sur les véhicules plus récents.

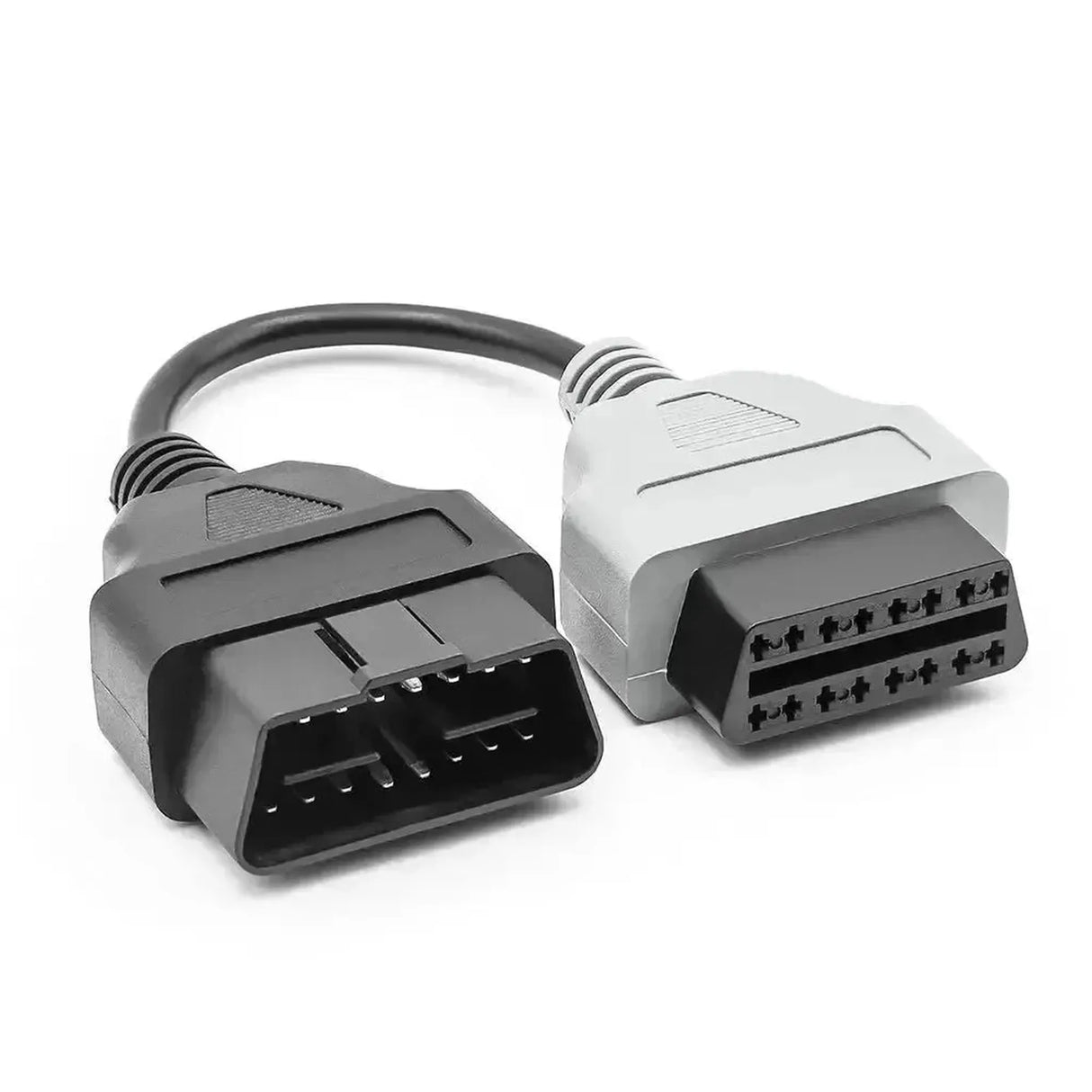

• Câble gris (Adaptateur 6) : Utilisé pour les modules de base et les systèmes dans les véhicules récents, tels que certains modèles Jeep et Chrysler.

Véhicules compatibles et application :

Ce câble adaptateur a été développé pour une utilisation avec les logiciels MultiECUScan ou AlfaOBD et est compatible avec une large gamme de véhicules, principalement du groupe FCA. Le câble nécessaire dépend du modèle, de l'année de fabrication et de l'ECU spécifique.

Abarth :

• 500: (2008-présent)
• Grande Punto : (2007-2010)
• Punto Evo : (2010-2012)

Alfa Romeo :

• 147: (2000-2010)
• 156: (1997-2007)
• 159: (2005-2011)
• Brera : (2005-2010)
• Giulia : (2016-heden)
• Giulietta : (2010-2020)
• GT : (2003-2010)
• MiTo : (2008-2018)
• Stelvio : (2017-heden)

Chrysler :

• Delta : (2011-2014)
• Ypsilon : (2011-heden)

Dodge :

• Journey : (2008-2020)

Fiat :

• 500: (2007-heden)
• 500L : (2012-heden)
• 500X : (2014-heden)
• Bravo : (2007-2014)
• Croma : (2005-2011)
• Doblo : (2001-heden)
• Ducato : (2002-heden)
• Grande Punto : (2005-2012)
• Panda : (2003-présent)
• Punto Evo : (2009-2012)
• Stilo : (2001-2008)

Jeep :

• Compass : (2017-présent)
• Renegade : (2014-présent)

Lancia :

• Delta : (2008-2014)
• Musa : (2004-2012)
• Ypsilon : (2003-2011)

Important : Le câble spécifique nécessaire dépend du modèle de véhicule, de l'année de fabrication et du module à diagnostiquer. Consultez la documentation de MultiECUScan ou AlfaOBD pour l'application exacte par véhicule.

Contenu de l’emballage :

• 1x MultiECUScan Câble adaptateur Set (6 pièces)
