Jaltest  |  SKU : JDC103A

Jaltest (JDC103A) | Câble adaptateur Wabco/Knorr-Bremse 7 broches OBD – 16 broches OBD2 | Remorque

5,0 sur 5 étoiles, 1 avis
Prix habituel
€133,95 TTC
€110,70 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

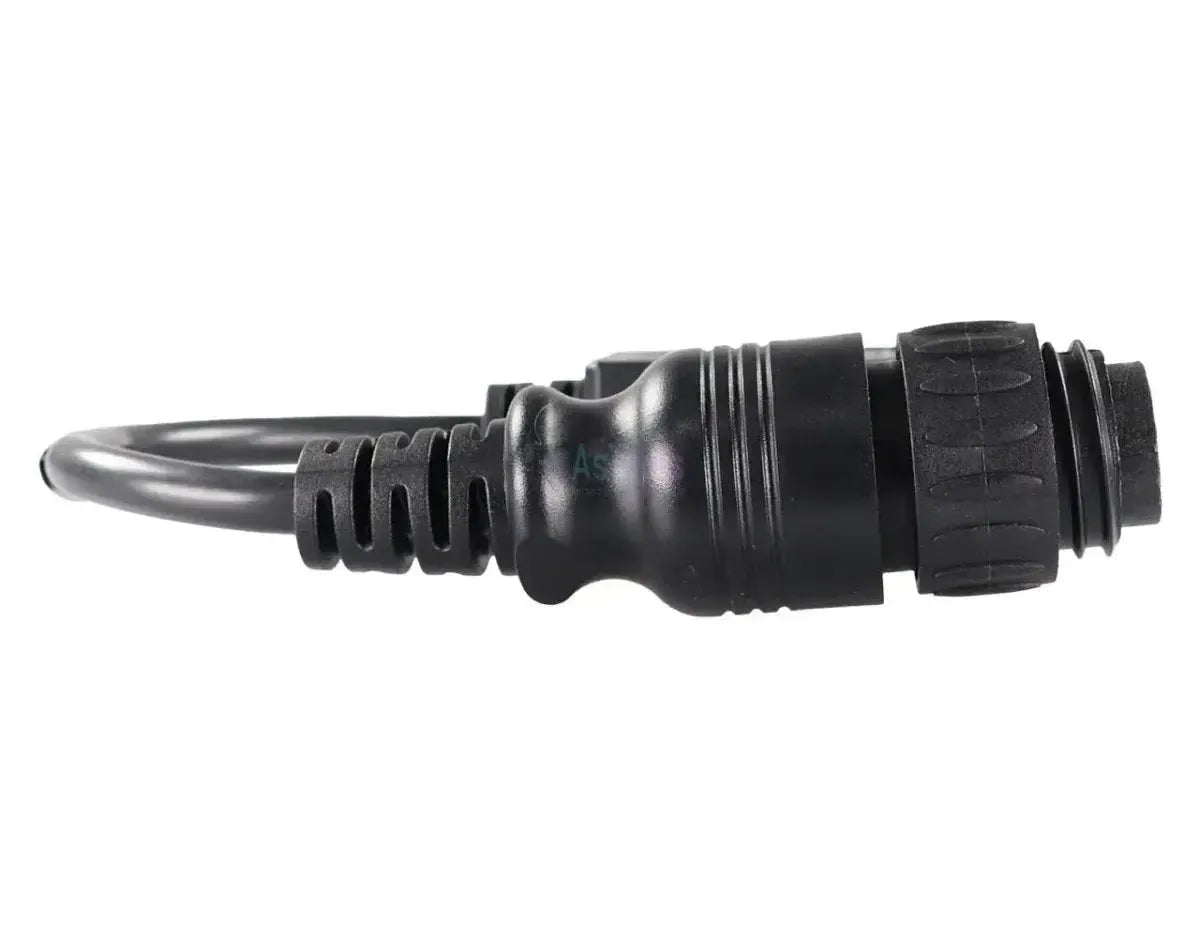

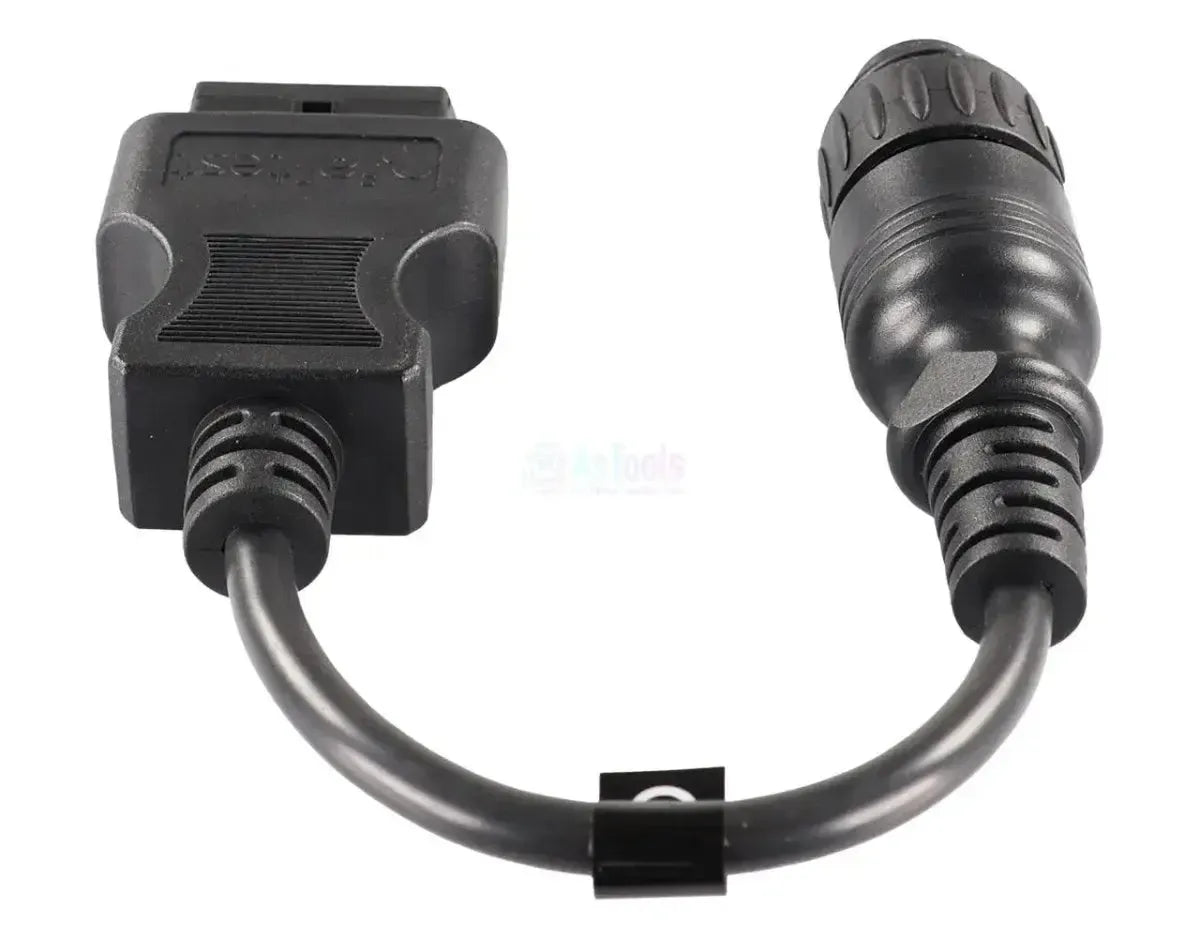

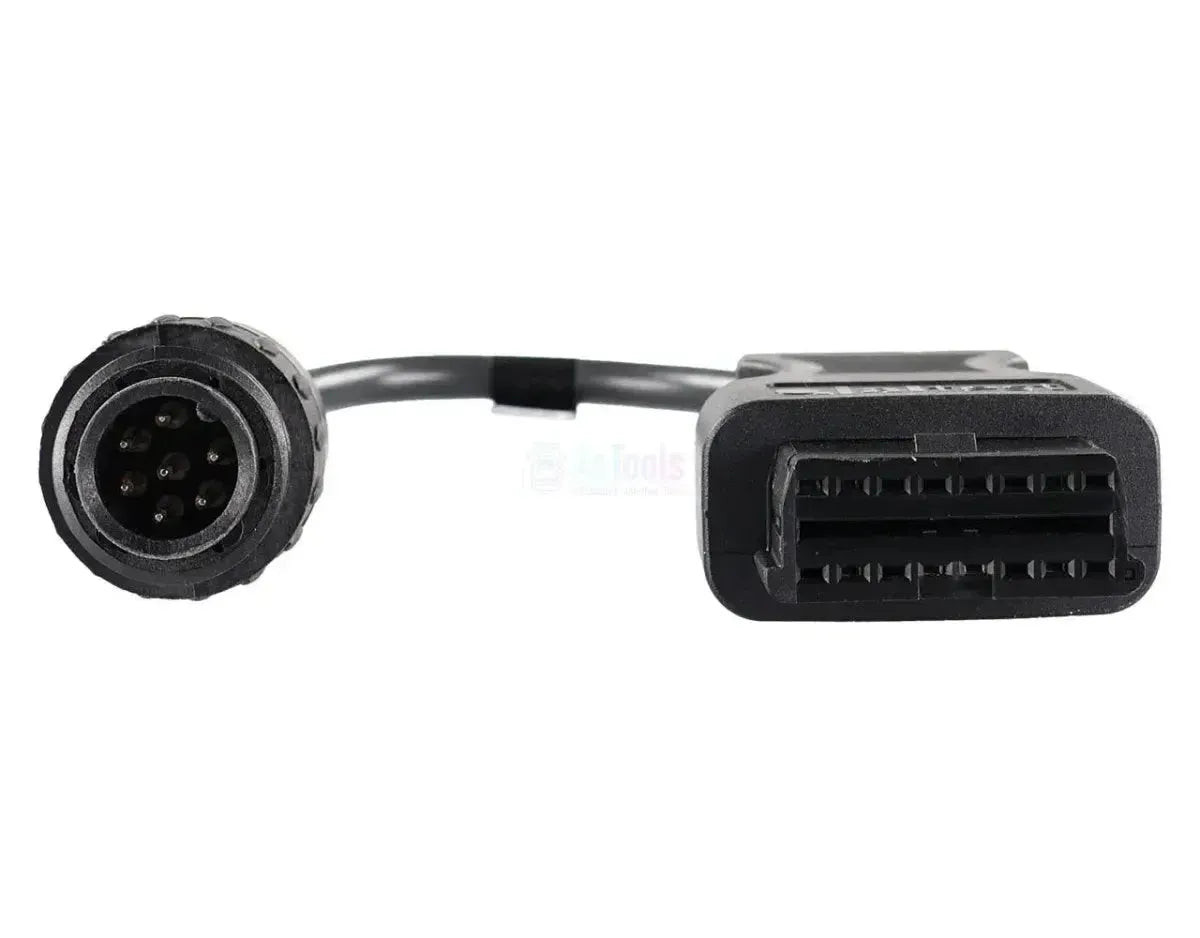

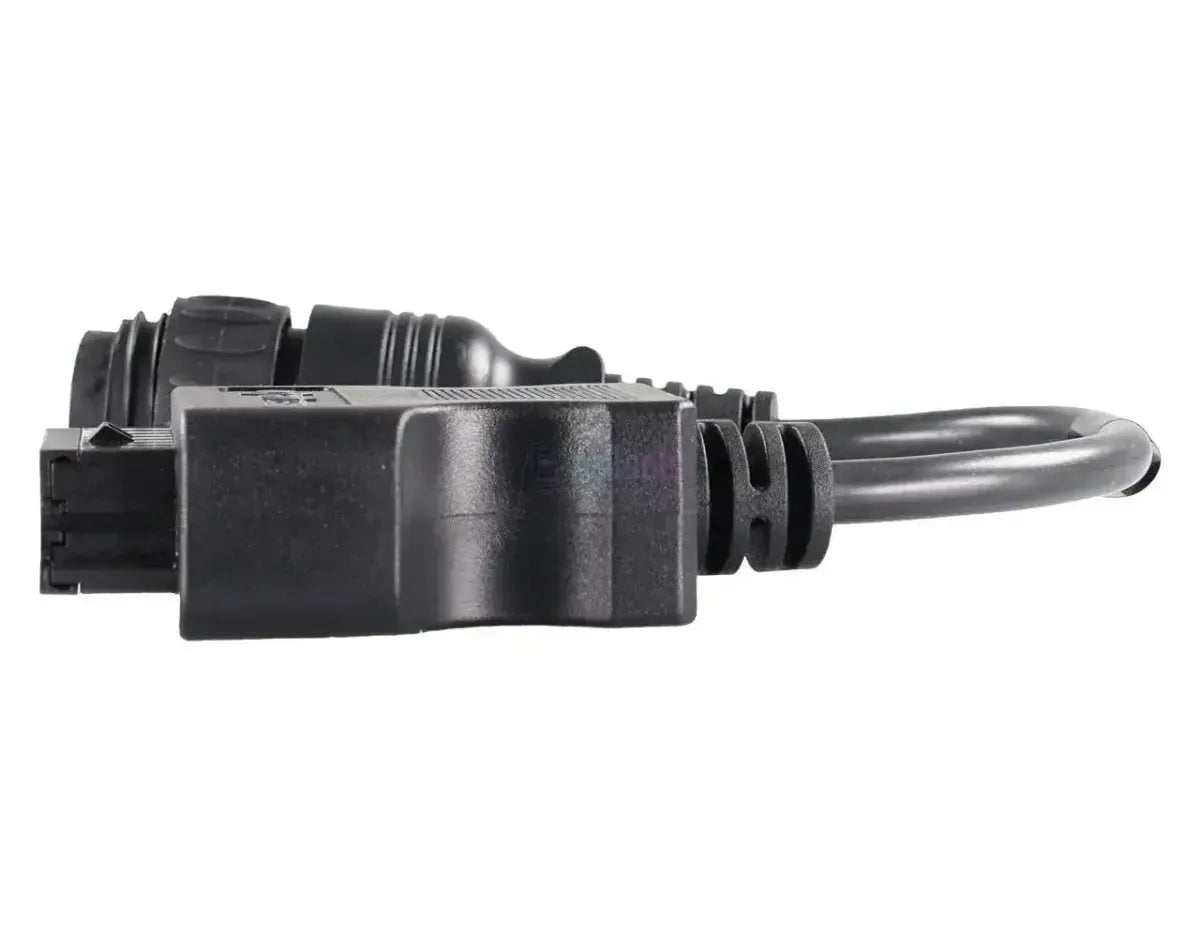

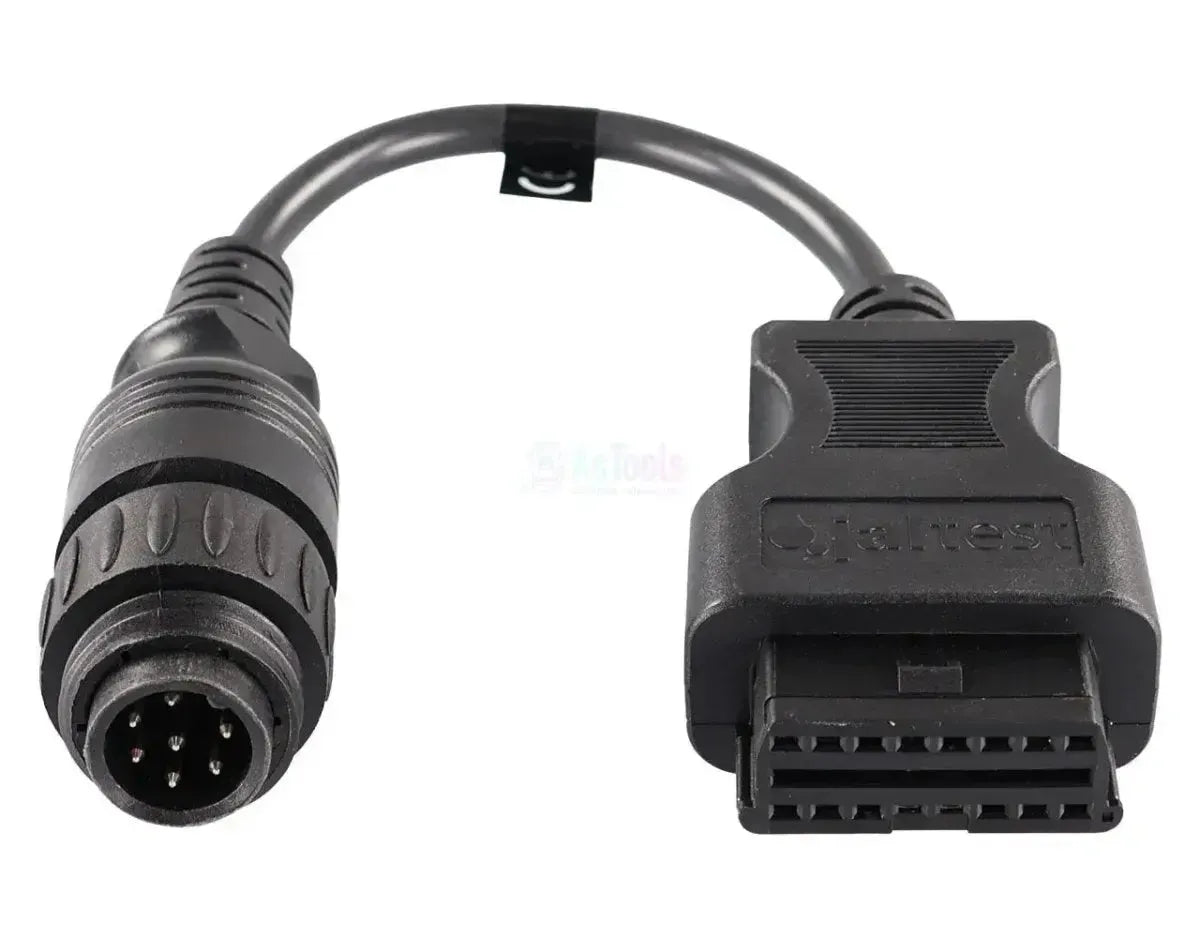

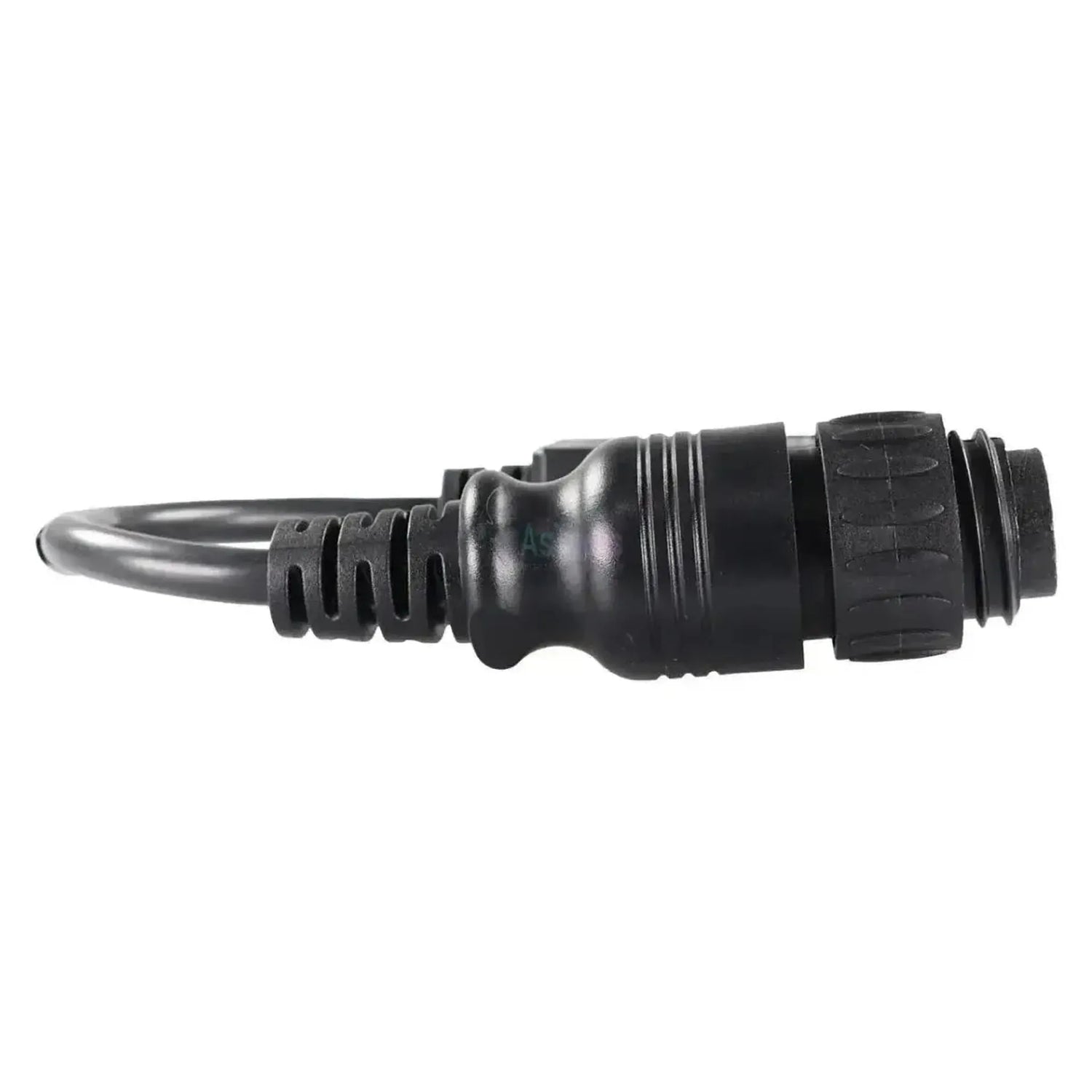

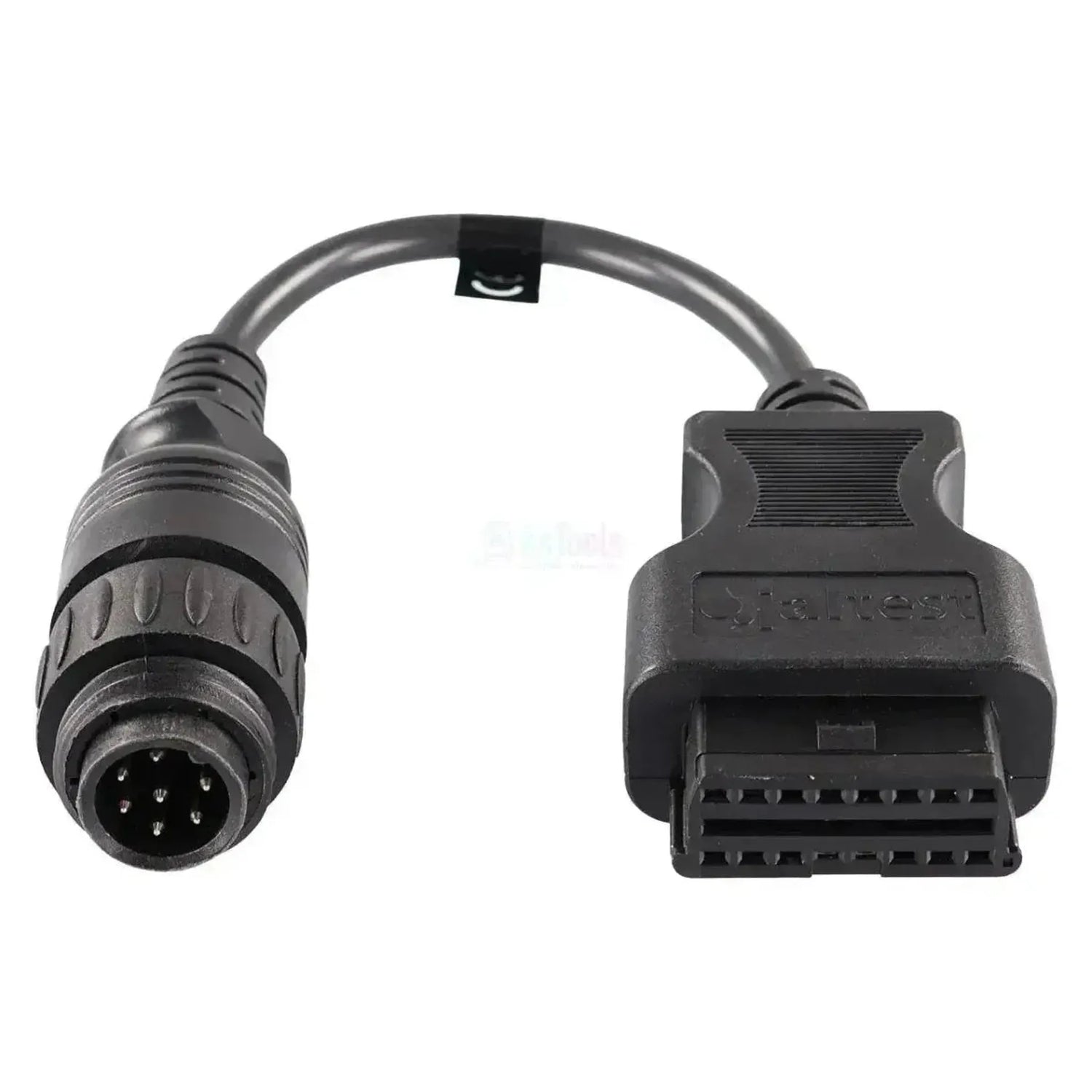

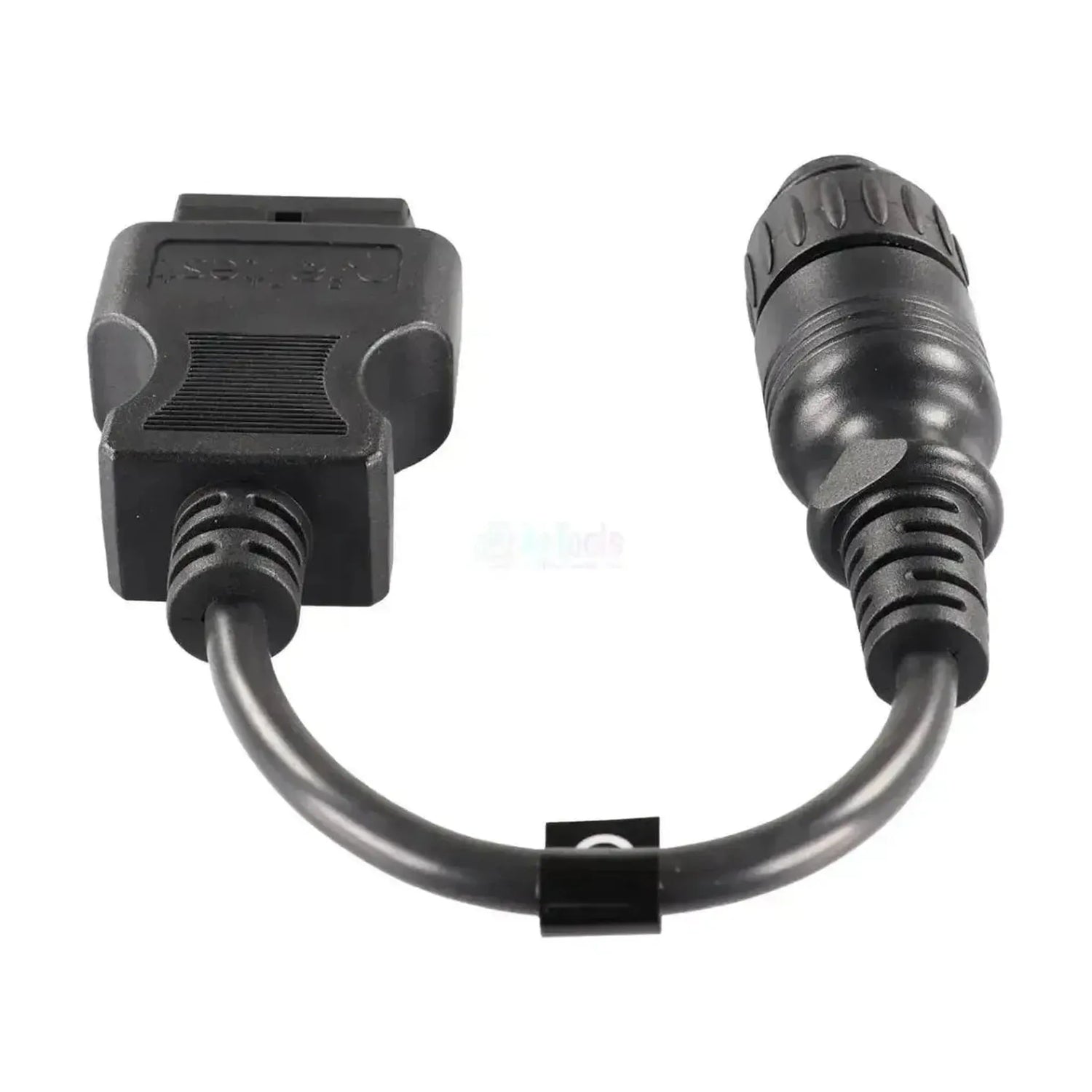

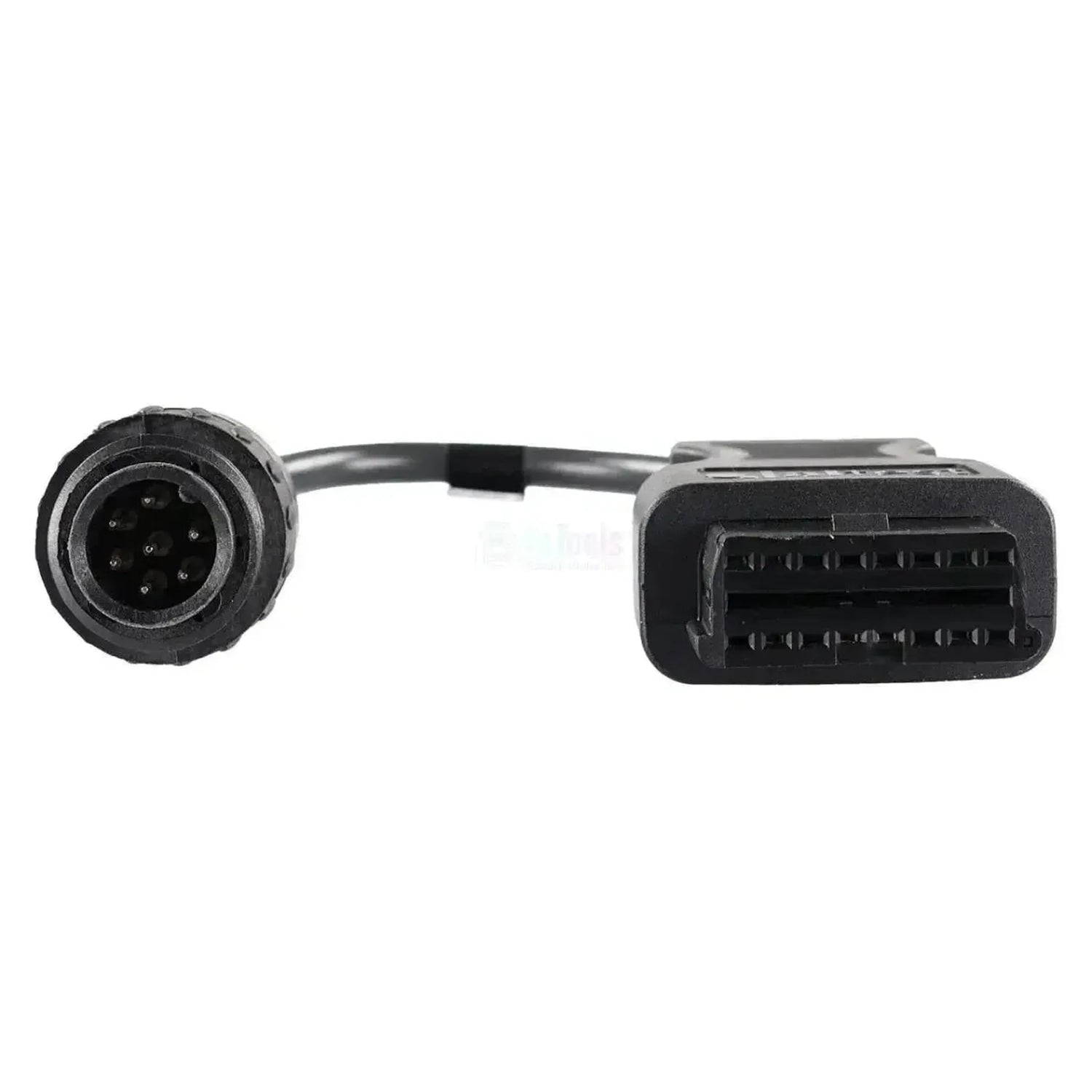

Le Jaltest JDC103A relie le connecteur de diagnostic 7 broches des systèmes de freinage de remorque Wabco et Knorr-Bremse à l'entrée OBD2 16 broches de votre câble de diagnostic Jaltest. Côté remorque se trouve un connecteur rond noir avec une poignée cannelée et sept broches : six disposées en cercle et une au centre. Les sept positions sont occupées, ce qui distingue ce connecteur du connecteur 7 broches JDC111A. Le câble mesure 28 à 30 cm de long.

Le câble ouvre la ligne de diagnostic vers l'ABS de remorque : Wabco Vario C, VCS, VCSII et VCSII CAN et Knorr-Bremse A18, KB3-TA et KB4-TA. Vous lisez les codes défaut, les valeurs de mesure et les données ECU ; pour VCS, VCSII et VCSII CAN, également les données de maintenance. Une partie des fonctions Knorr-Bremse est disponible avec le module séparé Knorr-Bremse Diagnostics (réf. 71502007). Le câble fonctionne avec le Jaltest Link V8.1 et V9 et est couvert par Jaltest CV.

POINTS FORTS

✔Deux fabricants avec un seul câble, car Wabco et Knorr-Bremse utilisent le même connecteur 7 broches sur ces régulations de freinage.
✔Couvre Wabco Vario C, VCS, VCSII et VCSII CAN et Knorr-Bremse A18, KB3-TA et KB4-TA.
✔Pour VCS, VCSII et VCSII CAN, la couverture comprend, en plus des codes défaut et des valeurs de mesure, les données de maintenance.
✔Utilisable avec le Jaltest Link V8.1 et V9 et fourni dans le Kit de câbles remorque (70002024).

POINTS D'ATTENTION

✕Uniquement pour le connecteur 7 broches à sept broches ; l'unité KB4-TA avec un boîtier 7 broches contenant quatre douilles relève du JDC111A.
✕Pour Wabco Vario C, la couverture ne mentionne aucune donnée de maintenance, uniquement les codes défaut, les valeurs de mesure et les données ECU.
✕Vous n'accédez pas aux unités EBS de Wabco (EBS C, EBS D, EBS D CAN, EBS E, iEBS) ni de Knorr-Bremse (TEBS Gen2, TEBS G2.x, TEBS4, iTEBS X) ; le câble ISO 7638 JDC110A est prévu pour cela.
✕Une partie des fonctions Knorr-Bremse n'est disponible qu'avec le module séparé Knorr-Bremse Diagnostics (réf. 71502007).

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest à la régulation de freinage de la semi-remorque ou de la remorque. L'unité que vous rencontrez dépend de la génération de la régulation Wabco ou Knorr-Bremse, et non de la marque de la remorque.

Calculateurs accessibles

  • Wabco Vario C : ABS de remorque.
  • Wabco VCS, VCSII, VCSII CAN : ABS de remorque.
  • Knorr-Bremse A18, KB3-TA : ABS de remorque ancienne génération.
  • Knorr-Bremse KB4-TA : ABS de remorque.

Ce que vous pouvez faire

  • Codes défaut : Lecture avec description.
  • Valeurs de mesure : Avec signalement hors plage.
  • Données de maintenance : Pour VCS, VCSII et VCSII CAN.
  • Messages de diagnostic : Pour VCSII et VCSII CAN.

Mode d'emploi

  1. Vérifier le connecteur : Comptez les sept broches du connecteur rond.
  2. Raccordement : Branchez le JDC103A sur le connecteur.
  3. Couplage Link : Raccordez le côté OBD2 au câble de diagnostic.
  4. Tension : Assurez-vous que la remorque est sous tension.
  5. Lecture : Choisissez Wabco ou Knorr-Bremse, puis le système.

Véhicules et applications compatibles

Le connecteur est déterminant, pas le modèle. Ce câble convient à toute semi-remorque ou remorque équipée d'une régulation de freinage Wabco ou Knorr-Bremse dont la prise de diagnostic est un connecteur rond 7 broches à sept broches. Les générations EBS des deux marques passent par un connecteur distinct.

Wabco (périmètre) :

  • Vario C : Système antiblocage ; codes défaut, valeurs de mesure et données ECU.
  • VCS, VCSII et VCSII CAN : Système antiblocage, données de maintenance incluses.

Knorr-Bremse (périmètre) :

  • A18 et KB3-TA : Anciens systèmes antiblocage de remorque.
  • KB4-TA : Également accessible via le JDC111A.
💡
Bon à savoir : Comptez les sept broches du connecteur rond : six disposées en cercle et une au centre. Si un boîtier 7 broches contient en revanche des douilles et que seulement quatre positions sont occupées, le JDC111A est le câble adapté. Vérifiez-le sur la remorque avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7 broches OBD - 16 broches OBD2 Câble adaptateur | Remorque

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • CV véhicules utilitaires
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Remorque

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 7 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Oui

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles remorques
Numéro de référence
JDC103A
Calculateurs
Wabco Vario C, VCS, VCSII, VCSII CAN; KB A18, KB3-TA, KB4-TA

Autres caractéristiques

Application
Systèmes de freinage de remorque Wabco et Knorr-Bremse avec connecteur 7 broches
Composant du kit de câbles
Kit de câbles remorque (70002024)
Nécessaire pour l'utilisation
Jaltest Link avec licence Jaltest CV
Complément possible
Module Knorr-Bremse Diagnostics (réf. 71502007) pour l'étendue complète des fonctions
