Cojali | SKU : 2260110

Cojali (2260110) | Adaptateur spirale Type-S 15 broches – 7 broches | Remorque

Name: Cojali (2260110) | Adaptateur spirale Type-S 15 broches – 7 broches | Remorque
Brand: Cojali
SKU: 2260110
Price: 19.95 EUR
Availability: InStock

€34,95 TTC

€19,95 TTC

€16,49 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

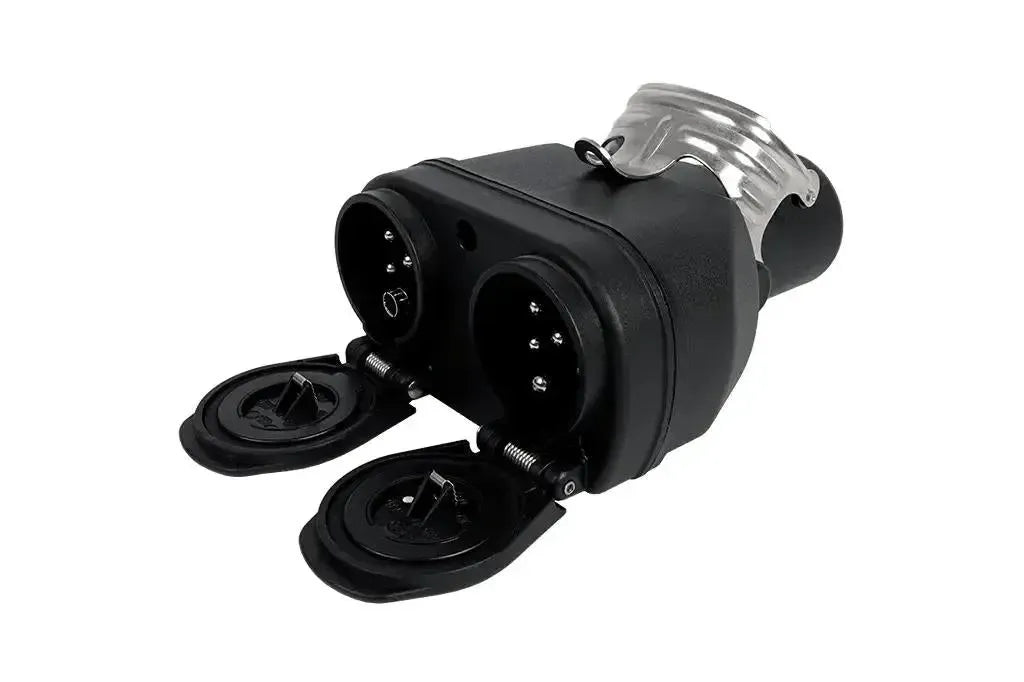

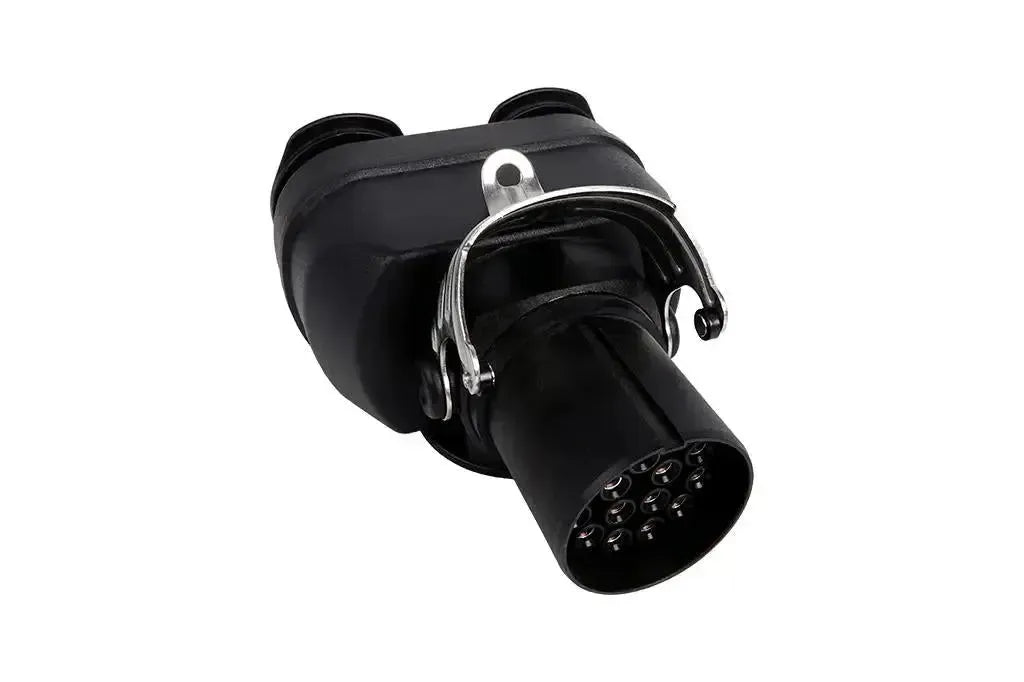

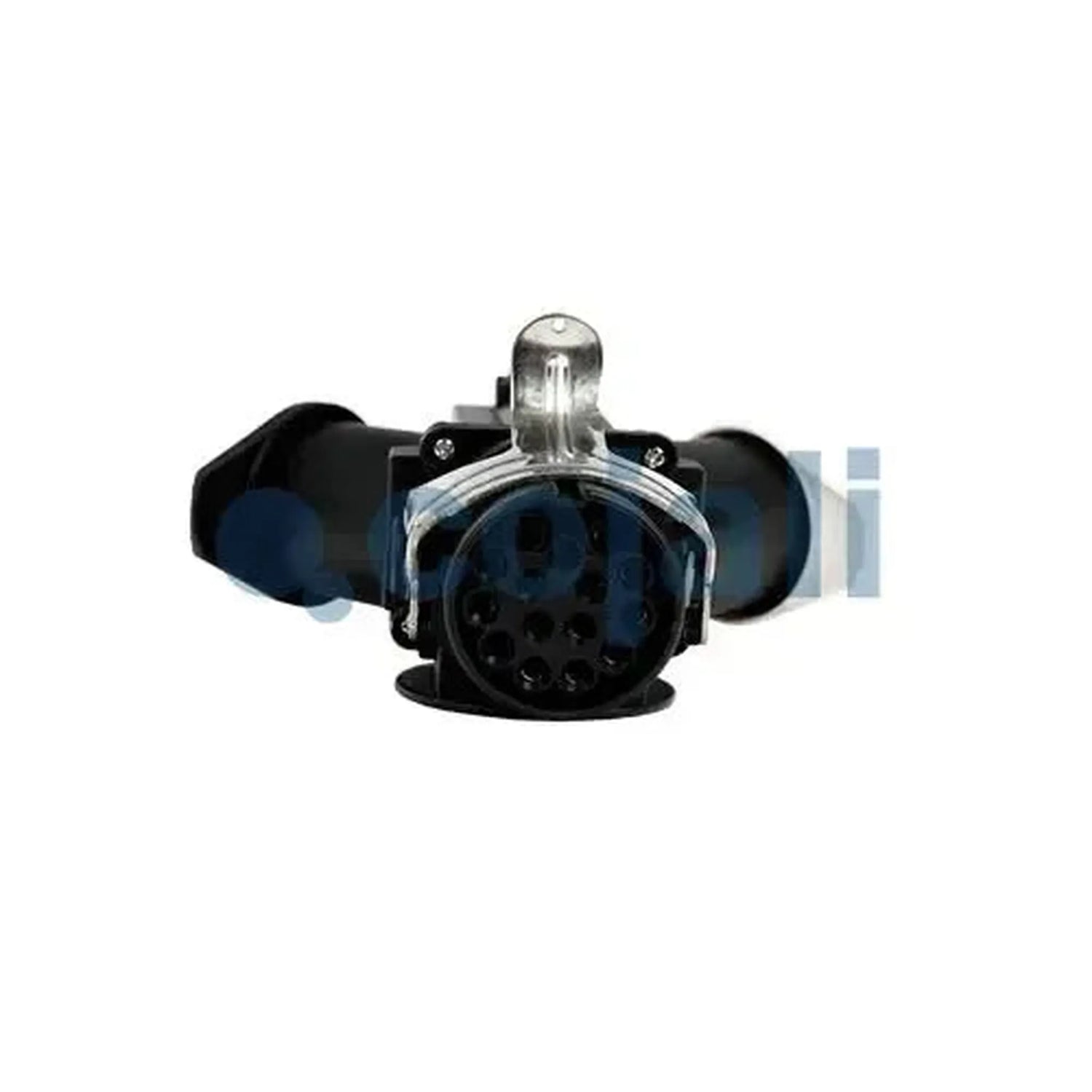

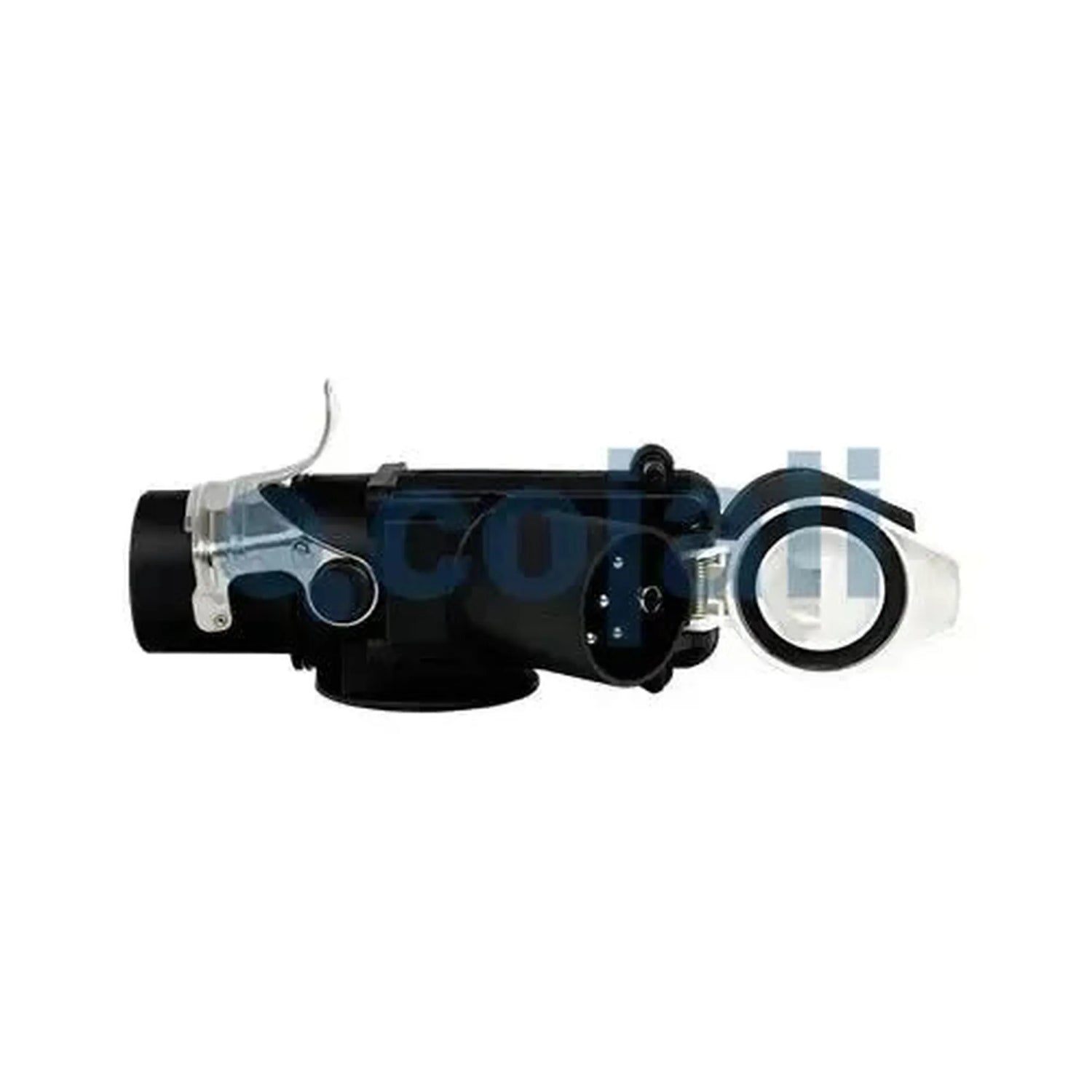

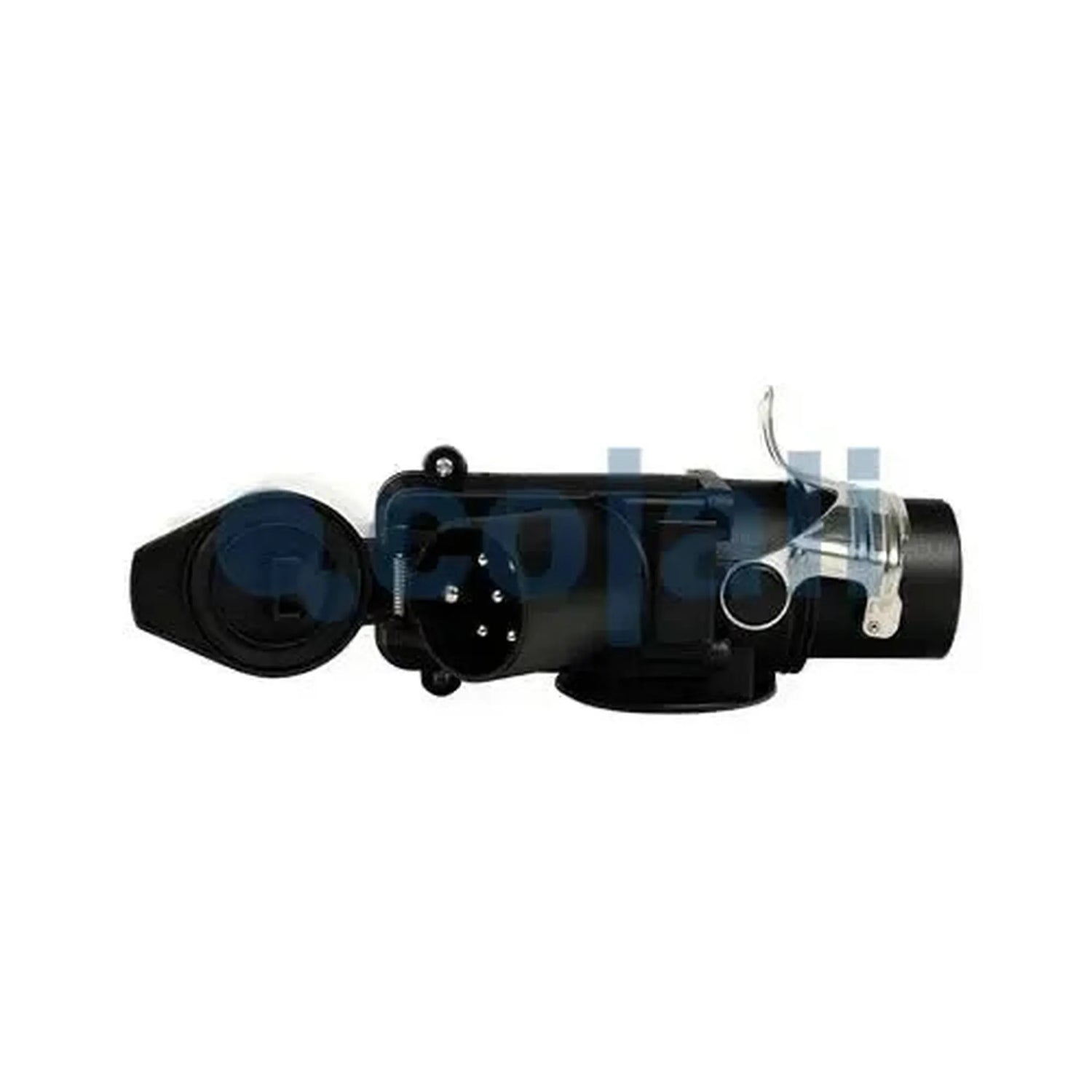

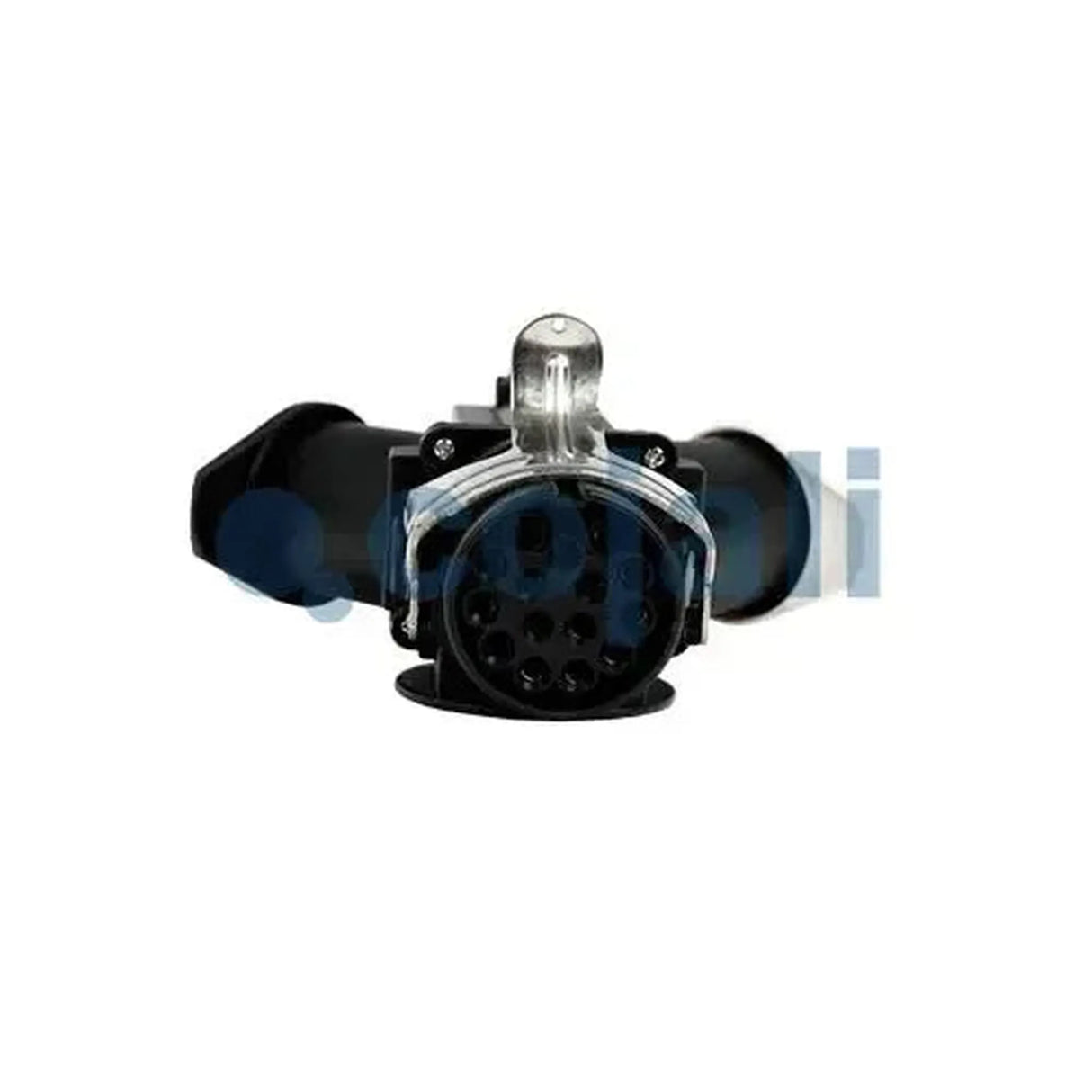

La Cojali 2260110 est un câble adaptateur en spirale doté d'un côté d'un connecteur 15 broches (ISO 12098) et de l'autre côté de deux fiches 7 broches (mâles) : une Type S (ISO 3731, blanche) et une Type N (ISO 1185, noire). Cojali le destine au côté tracteur équipé de connecteurs 7S/7N.

Dans le catalogue Cojali, l'adaptateur figure comme câble optionnel pour le Jaltest PTE, l'appareil de test de l'alimentation et des signaux entre le tracteur et la remorque. Pour le marché britannique, il est obligatoire selon ce catalogue.

POINTS FORTS

✔Permet de raccorder un tracteur doté de connexions 7 broches Type N et Type S à une liaison 15 broches, telle que celle du Jaltest PTE.

✔Les connecteurs 24N noir et 24S blanc se distinguent par leur couleur, ce qui vous permet de les raccorder correctement en une seule opération.

✔En plus de l'éclairage et de l'alimentation, l'adaptateur relie également les broches 10, 11 et 12 de la fiche 15 broches.

✔La plage de température de fonctionnement de -40 à 80 °C rend l'adaptateur adapté à une utilisation en extérieur.

POINTS D'ATTENTION

✕L'adaptateur n'a pas d'ISO 7638 ; pour la liaison EBS/ABS, le 2260113 est le câble approprié.

✕Les broches 13, 14 et 15 de la fiche 15 broches ne sont pas reliées.

✕Cojali n'indique aucune longueur ; il s'agit d'un adaptateur, et non d'un câble spiralé complet entre le tracteur et la remorque.

✕Uniquement pour les installations 24 V ; l'adaptateur n'est pas destiné aux remorques 12 V.

Applications et fonctionnalités

L'adaptateur relie les connexions 7 broches 24N et 24S d'un tracteur à une liaison 15 broches, par exemple lors de tests avec le Jaltest PTE.

Ce que le câble relie

15 broches vers 24N : broches 1, 2, 4, 5, 6, 7 et 10.
15 broches vers 24S : broches 3, 4, 8, 9, 11 et 12.
Broche 9 vers 24S : sur les broches 2 et 4.
Masse : Broche 4 vers la broche 1 des deux connecteurs.
Non connectées : broches 13, 14 et 15.

Ce que vous pouvez faire

Test du tracteur : avec le Jaltest PTE, vérifiez les 24N et 24S.
Conversion : 7S/7N du tracteur vers 15 broches.
Lecture : par fonction, sur les voyants LED du PTE.

Mode d'emploi

Contrôle des connecteurs : Vérifiez que les broches sont propres et droites.
Raccorder le Type N : insérez la fiche noire dans la 24N du tracteur.
Raccorder le Type S : insérez la fiche blanche dans la 24S du tracteur.
Relier le 15 broches : reliez le côté 15 broches au câble du PTE.
Vérifier les fonctions : activez les fonctions et lisez les voyants LED.

Véhicules compatibles et applications

Le critère déterminant est le tracteur équipé de connexions 7 broches Type N et Type S. L'adaptateur convertit ces connexions en ISO 12098.

ISO 1185 et ISO 3731 vers ISO 12098 :

Tracteurs dotés de connexions 24N et 24S : selon ISO 1185 et ISO 3731.

💡

Bon à savoir : la fiche Type N est noire, la fiche Type S blanche. Si le tracteur ne dispose que d'une prise 15 broches, vous n'avez pas besoin de cet adaptateur.

Contenu de l'emballage

1x Cojali (2260110) | Adaptateur spiralé 15 broches - 7 broches Type S | Remorque

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque: Cojali
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit: Adaptateur

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible: Jaltest
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest: PTE remorques

Connexions

La plage de températures dans laquelle vous pouvez utiliser le câble en toute sécurité.Température de service: -40 à 80 °C

Dimensions et poids

Numéro de référence: 2 260 110

Autres caractéristiques

Type: Adaptateur spiralé
Application: Adaptateur pour tracteur 7S/7N vers 15 broches, notamment pour Jaltest PTE
Connexion côté tracteur: Type S 7 broches (ISO 3731, blanche) et Type N 7 broches (ISO 1185, noire), mâles
Connexion côté remorque: 15 broches ISO 12098
Norme: ISO 12098, ISO 1185, ISO 3731
