VT01703 | BMW - M40/M44/M50/M52/M54/M56 | Jeu de distribution (11 pièces)

Le kit de calage (VT01703) est une collection complète d'outils pour réglage et blocage des arbres à cames et du vilebrequin sur une large gamme de moteurs essence BMW. Le kit est spécialement conçu pour l'entretien de la chaîne de distribution, du système VANOS et de la culasse des moteurs M40, M44, M50, M52, M54 et M56.

Ce kit 11 pièces contient tous les composants nécessaires pour les moteurs avec VANOS simple (M50, M52) et VANOS double (M52TU, M54, M56). Il comprend notamment diverses plaques d'alignement d'arbre à cames, une goupille de blocage de vilebrequin, un outil pour le tendeur de chaîne et des outils spécifiques pour le réglage de l'unité VANOS. Tous les composants sont fournis dans une mallette de rangement en plastique.

Application et fonctionnalité :

Ce kit permet de régler précisément le calage lors du remplacement de la chaîne de distribution, du joint de culasse ou lors d'autres opérations d'entretien moteur.

• Blocage du vilebrequin : Fixe le vilebrequin en position PMH (Point Mort Haut) à l'aide d'une goupille de verrouillage pour un calage correct.
• Alignement des arbres à cames : Les outils d'alignement fournis fixent les arbres à cames dans la position correcte les uns par rapport aux autres et au vilebrequin.
• Réglage du système VANOS : Outils spéciaux pour positionner et régler les systèmes VANOS simple et double.
• Tension de la chaîne de distribution : Un outil pour mettre correctement sous tension la chaîne de distribution primaire lors du montage.

Véhicules compatibles et codes moteurs :

Convient à divers modèles BMW équipés de moteurs essence 4 et 6 cylindres, y compris les séries M40, M44, M50, M52, M54 et M56.

BMW :

• Série 3 (E30) : (1987–1994)
• Série 3 (E36) : (1990–2000)
• Série 3 (E46) : (1998–2007)
• Série 5 (E34) : (1988–1996)
• Série 5 (E39) : (1995–2004)
• Série 5 (E60/E61) : (2003–2005)
• Série 7 (E38) : (1994–2001)
• Série 7 (E65/E66): (2001–2005)
• X3 (E83): (2004–2006)
• X5 (E53): (2000–2006)
• Z3 (E36/7/8): (1996–2002)
• Z4 (E85): (2003–2005)

Codes moteur:

• 1.6L: M40 B16
• 1.8L: M40 B18
• 1.9L: M44 B19
• 2.0L: M50 B20, M52 B20, M52TU B20
• 2.2L: M54 B22
• 2.5L: M50 B25, M52 B25, M52TU B25, M54 B25, M56 B25
• 2.8L: M52 B28, M52TU B28
• 3.0L: M54 B30

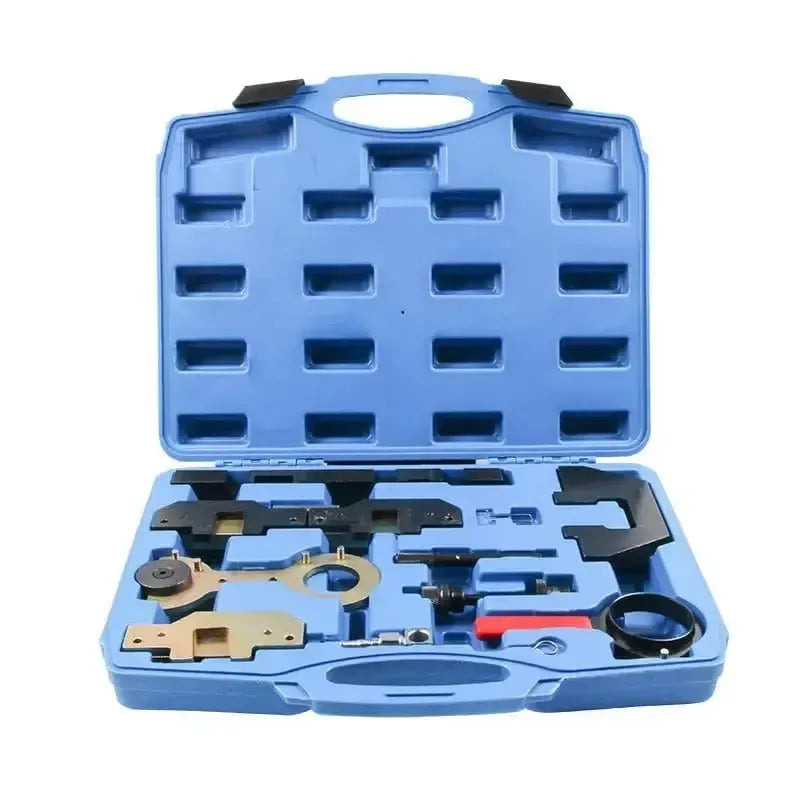

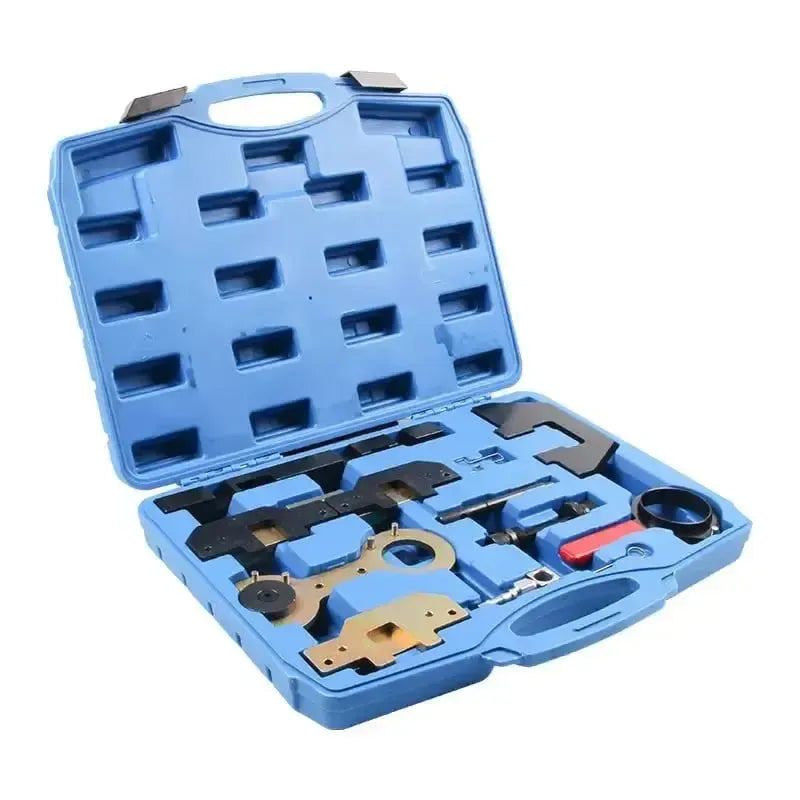

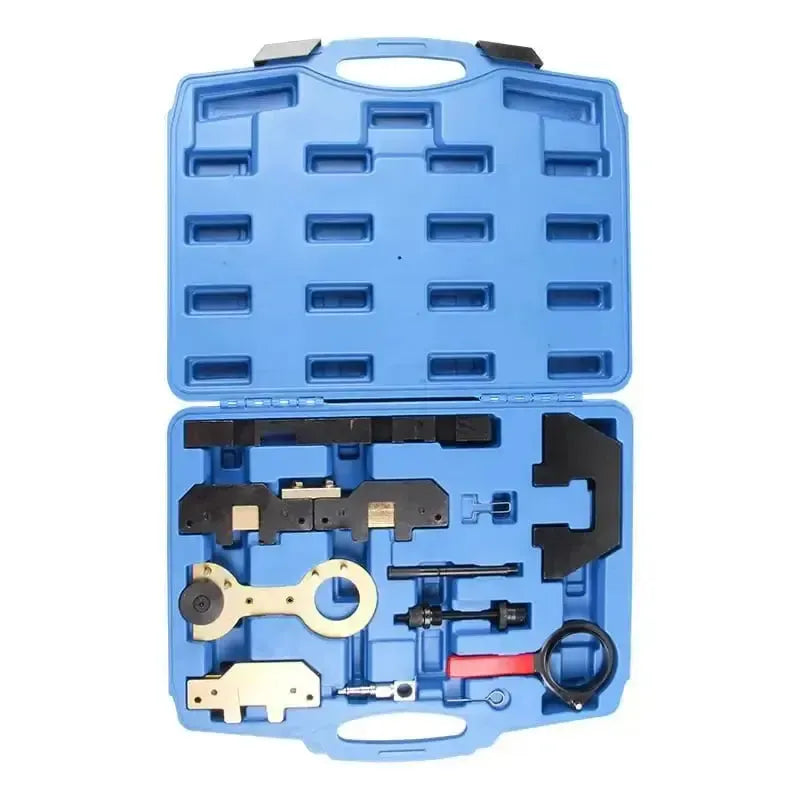

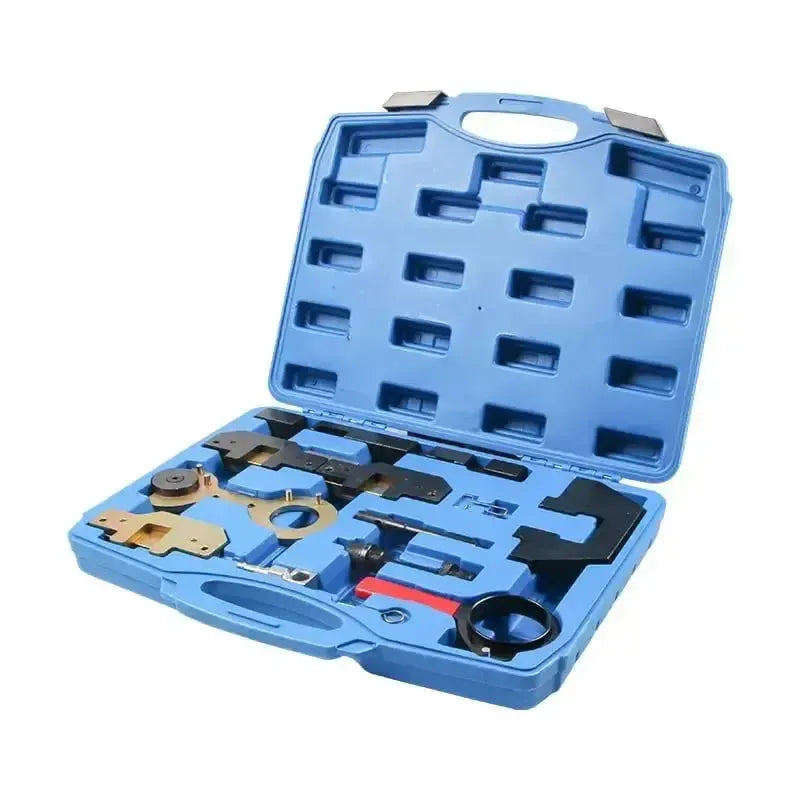

Contenu de l’emballage:

• 1x Outil de verrouillage vilebrequin – OEM: 112300
• 1x Outil d'alignement arbre à cames (M50, M52) – OEM: 113240
• 1x Outil d'alignement arbre à cames (M40, M44) – OEM: 113190
• 1x Clé pour unité VANOS – OEM: 115490
• 1x Outil d'alignement VANOS double (M52TU, M54, M56) – OEM: 116150
• 1x Outil de tendeur de chaîne – OEM : 114220
• 1x Outil d'alignement VANOS (secondaire) – OEM : 116180
• 1x Outil de raccordement d'air – OEM : 113450
• 1x Jeu de goupilles d'arrêt et de clips – OEM : 113290, 113291, 113292
• 1x Coffret de rangement

Spécifications techniques :
