Topdon UltraDiag | Appareil de diagnostic | Voiture

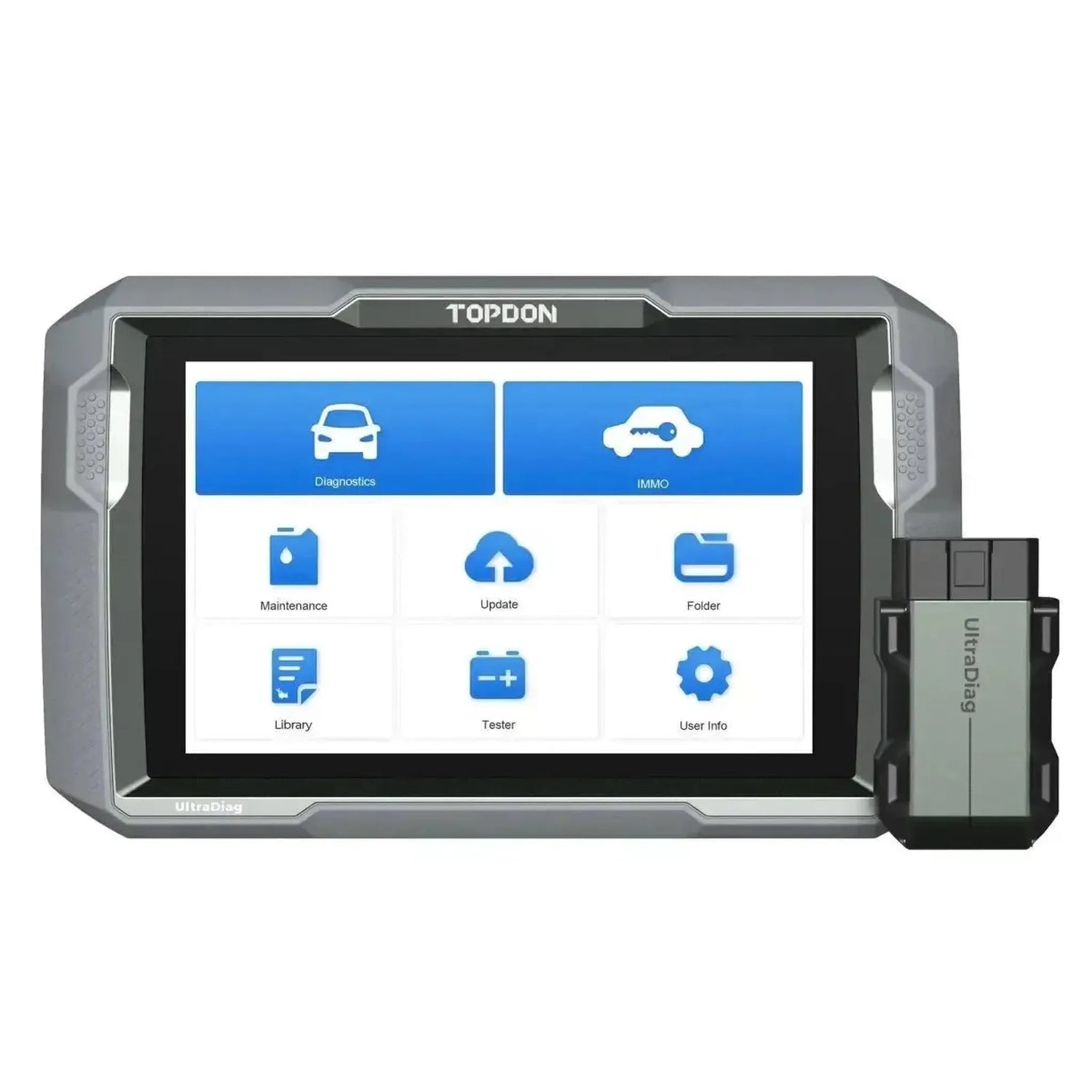

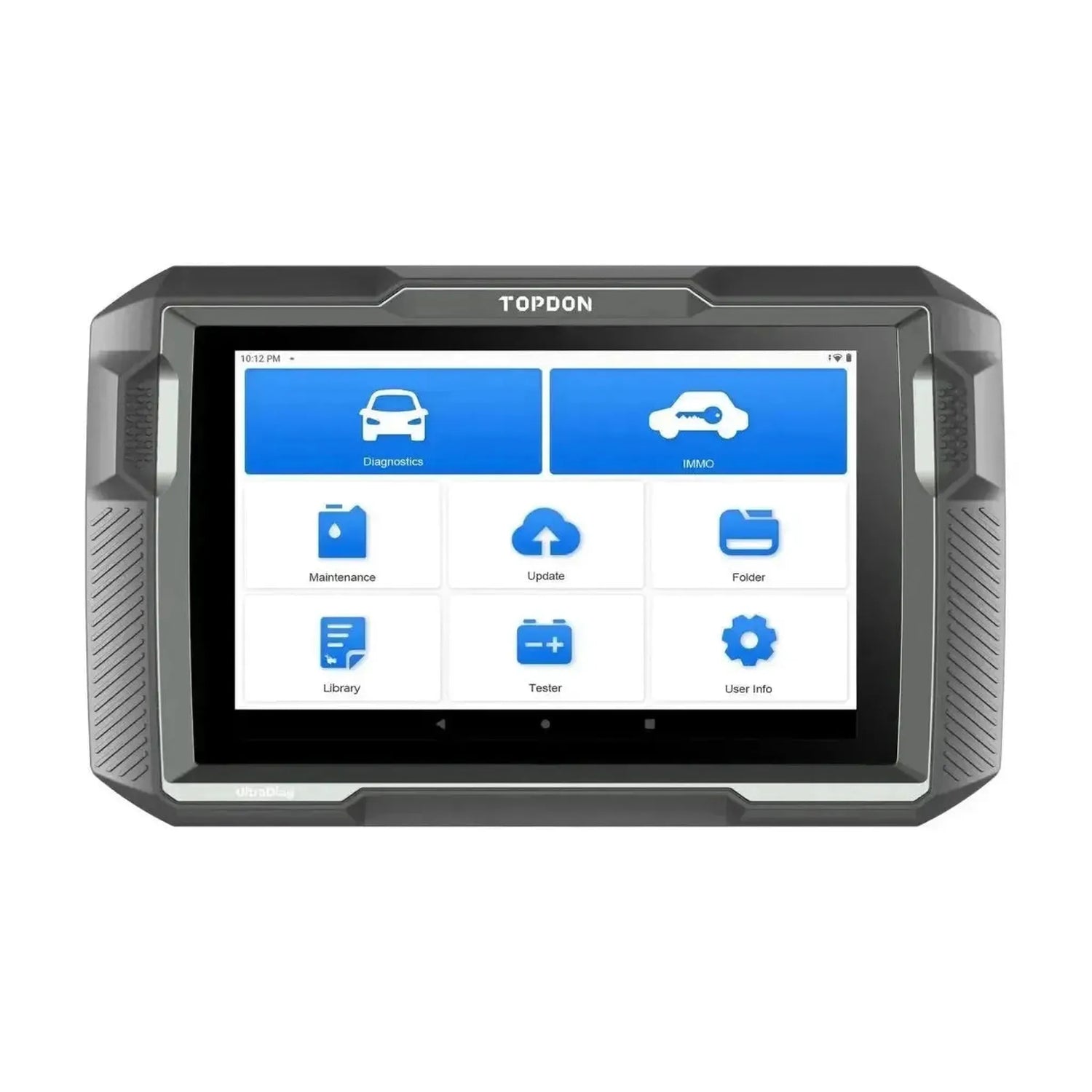

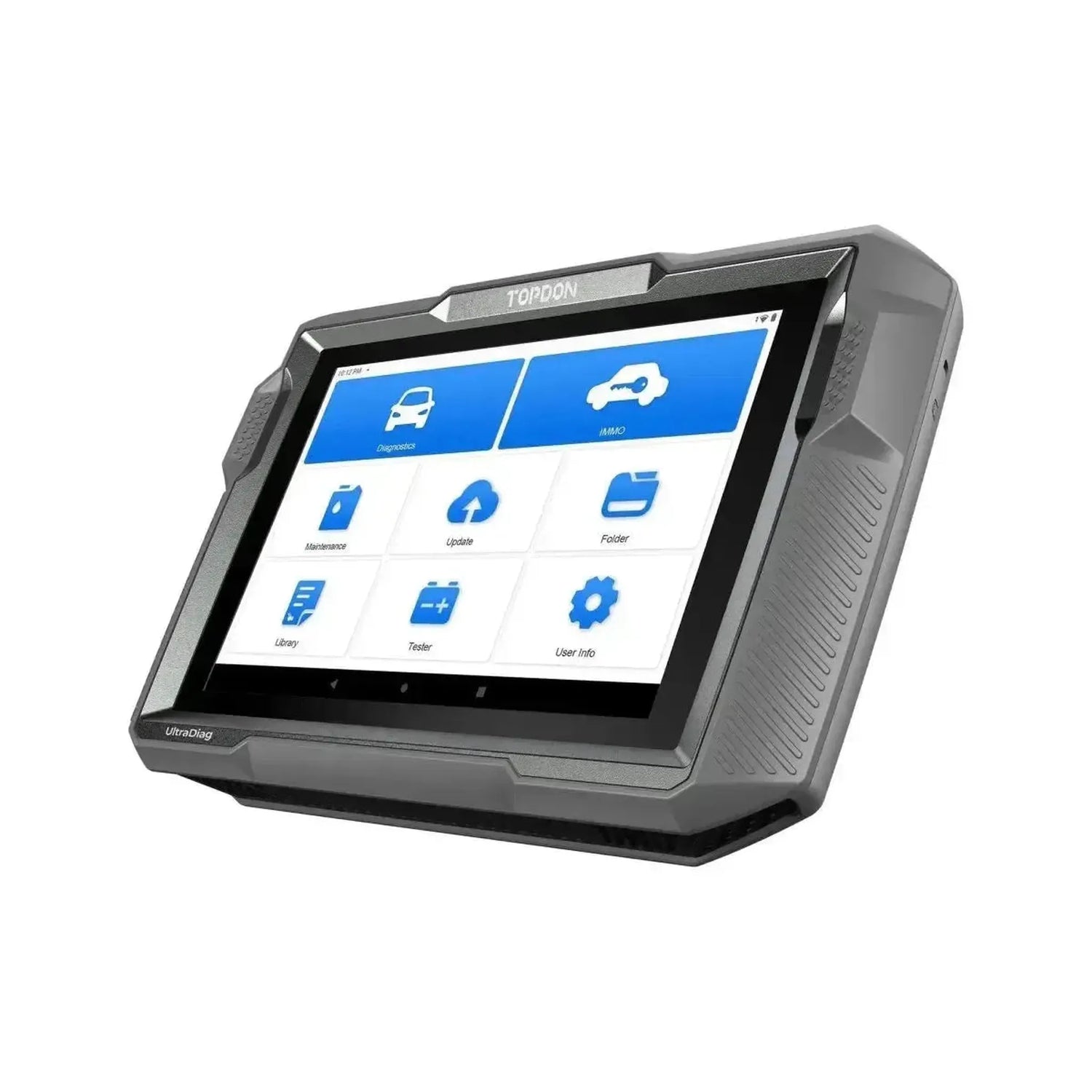

Le Topdon UltraDiag est un appareil de lecture qui offre un diagnostic complet du système pour plus de 100 marques de véhicules. L'appareil est équipé d'un écran tactile de 8 pouces, fonctionne sous Android 11.0 et se connecte via Bluetooth 5.0. Les principales fonctionnalités comprennent la lecture et l'effacement des codes d'erreur, l'exécution des fonctions de service et d'entretien, ainsi que la programmation des clés. La licence comprend 2 ans de mises à jour logicielles.

De plus, le Topdon UltraDiag dispose d'un contrôle bidirectionnel pour commander les composants, d'une codification ECU et d'une bibliothèque de réparation intégrée avec un Guide de réparation DTC. La fonctionnalité peut être étendue avec des modules optionnels, tels qu'un testeur de batterie, un oscilloscope ou une vidéoscopie. Le système prend également en charge l'accès aux passerelles sécurisées, telles que FCA SGW et Renault SGW, via des licences vendues séparément.

---

Fonctions de diagnostic :

Le Topdon UltraDiag effectue un diagnostic complet du système en scannant toutes les unités de commande électroniques présentes dans un véhicule. L'appareil prend en charge divers protocoles de diagnostic pour une large couverture des véhicules.

• Lecture et effacement des codes d'erreur : Lit et efface les codes d'erreur (DTC) de tous les systèmes disponibles, y compris moteur, transmission, ABS, airbag et carrosserie.
• Données en direct : Affiche des données en temps réel des capteurs et composants sous différentes formes, telles que texte et graphiques, pour une analyse détaillée.
• Commande d'actionneur (Contrôle bidirectionnel) : Commande directement des composants et actionneurs individuels pour tester la fonctionnalité, comme l'activation des pompes à carburant, injecteurs ou ventilateurs de refroidissement.
• OBFCM (On-Board Fuel Consumption Monitoring) : Permet de lire la consommation de carburant du véhicule et de transmettre les données au RDW pour le contrôle technique.


---

Fonctions de clé et EEPROM :

Cet appareil offre des fonctions pour la gestion et la programmation des clés de véhicule et des coupe-circuits. La disponibilité de ces fonctions peut varier selon la marque et le modèle du véhicule.

Fonctions clés :

• Apprentissage des clés : Programmation de clés nouvelles ou de remplacement dans le système antidémarrage du véhicule.
• Effacement des clés : Désactivation des clés perdues ou volées dans la mémoire du véhicule.
• Toutes les clés perdues (All Keys Lost) : Programmation d'une nouvelle clé lorsqu'aucune clé fonctionnelle n'est disponible.

---

Fonctions de service et d'entretien :

Cet appareil prend en charge plus de 25 fonctions de service et d'entretien. Les fonctions disponibles peuvent varier selon la marque du véhicule, le modèle et l'année de fabrication.

Moteur et transmission :

• Réinitialisation de l'huile : Remise à zéro de l'indicateur de service après vidange d'huile.
• Apprentissage du corps de papillon : Apprentissage des réglages de base du corps de papillon après remplacement ou nettoyage.
• Codage des injecteurs : Saisie des codes de correction pour les nouveaux injecteurs dans l'unité de commande moteur.
• Apprentissage de la transmission : Apprentissage des points de passage des vitesses de la transmission automatique pour des transitions fluides.
• Test d'équilibre des cylindres : Analyse des performances des cylindres individuels pour diagnostiquer une perte de puissance.
• Réinitialisation du système Start/Stop : Réinitialisation ou configuration du système automatique start/stop.
• Purging du liquide de refroidissement : Activation de la pompe à eau pour purger le système de refroidissement après maintenance.
• Réinitialisation du rapport air/carburant : Réinitialisation des valeurs adaptatives du rapport air-carburant.
• Apprentissage de la géométrie variable du turbo (VGT) : Calibration de l'actionneur du turbo à géométrie variable.

Systèmes d'échappement :

• Régénération du filtre à particules diesel (DPF) : Forcer la régénération du filtre à particules diesel pour éliminer les obstructions.
• Adaptation EGR : Apprentissage des valeurs de la vanne de recirculation des gaz d'échappement après nettoyage ou remplacement.
• Réinitialisation du système AdBlue (SCR) : Réinitialisation du système AdBlue après remplissage ou réparation.
• Réinitialisation du capteur NOx : Réinitialisation des valeurs du capteur NOx après remplacement.

Freins :

• Initialiser le frein de stationnement électronique (EPB) : Libérer et initialiser le frein de stationnement électronique pour l'entretien des plaquettes de frein.
• Purger l'ABS : Purger automatiquement le système de freinage après remplacement des composants du système antiblocage.

Direction et suspension :

• Initialiser le capteur d'angle de braquage (SAS) : Calibrer le capteur d'angle de braquage après alignement ou remplacement des composants de direction.
• Calibrer la suspension pneumatique : Ajuster et calibrer la hauteur de conduite de la suspension pneumatique.
• Réinitialiser le système adaptatif de phares (AFS) : Calibrer le système adaptatif de phares.

Systèmes de sécurité :

• Réinitialiser le module airbag : Réinitialiser le module airbag après remplacement des composants.
• Réinitialiser le système de contrôle de la pression des pneus (TPMS) : Réapprendre les capteurs TPMS et réinitialiser les voyants d'alerte.

Carrosserie et électronique :

• Enregistrer le système de gestion de la batterie (BMS) : Enregistrer une nouvelle batterie dans le système du véhicule.
• Initialiser le toit ouvrant : Réinitialiser les réglages de base du toit ouvrant après une coupure de courant ou une réparation.
• Calibrer les vitres : Calibrer les positions finales des vitres électriques.
• Calibrer les sièges : Apprendre les positions des sièges ou les fonctions mémoire.
• Corriger le kilométrage (ODO) : Ajuster le kilométrage sur le tableau de bord après remplacement.
• Adapter la taille des pneus : Configurer la bonne taille des pneus dans le système du véhicule.
• Changer la langue : Modifier la langue d'affichage du système du véhicule.
• Activer et désactiver le mode transport : Activer ou désactiver le mode transport, qui limite certaines fonctions.

---

Fonctions et possibilités spéciales :

Le Topdon UltraDiag offre des fonctions avancées pour le codage, la génération de rapports et le support technique.

Codages et programmation :

• Codage ECU : Personnalisation des réglages du véhicule en modifiant le code logiciel dans les unités de commande électroniques (ECU).

Fonctions cloud et de rapport :

• Génération de rapports de diagnostic : Création de rapports détaillés de la session de diagnostic, pouvant être enregistrés, imprimés ou partagés.

Documentation et schémas :

• Guide de réparation DTC : Fournit des guides de dépannage étape par étape et des causes possibles pour des codes d'erreur spécifiques.
• Bibliothèque de réparation : Une base de données intégrée contenant des informations techniques, des bulletins de service et des manuels de réparation.

Autres fonctionnalités spéciales :

• AutoVIN : Identification automatique du numéro d'identification du véhicule (VIN) pour un démarrage rapide du diagnostic.

---

Modules d'extension optionnels :

La fonctionnalité du Topdon UltraDiag peut être étendue avec divers modules matériels et logiciels optionnels. Ces extensions sont spécifiquement développées par Topdon et sont vendues séparément.

Modules matériels et accessoires :

• BTMobile Pros : Un testeur de batterie pour effectuer divers tests de batterie, tels que les tests de démarrage et de charge.

Modules logiciels et licences :

• Licence FCA Secure Gateway (SGW) : Offre un accès autorisé aux systèmes de diagnostic sécurisés des véhicules Fiat, Chrysler, Alfa Romeo et Jeep.
• Licence Renault Secure Gateway (SGW) : Donne un accès autorisé aux systèmes de diagnostic sécurisés des véhicules Renault et Dacia.

---

Marques de véhicules prises en charge :

Le Topdon UltraDiag prend en charge une large gamme de marques de véhicules européennes, asiatiques, américaines et chinoises.

• Europeens : Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DS, Fiat, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Sprinter, Vauxhall, Volvo, Volkswagen.
• Asiatique : Acura, Daewoo, Daihatsu, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota.
• Américain : Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, GMC, Holden, Jeep, Lincoln.
• Chinois : Aeolus, BAIC, Baichuansu, Brilliance, BYD, Chery, Denza, DFFG, DFFX, Emgrand, Englon, Exeed, Geely, Gleagle, Great Wall, Hafei, Jetour, Karry, Maple, Maxus, MG, Rely, Riich, Roewe, Senova, Sokon, SWM, Venucia, Weiwang.

---

Contenu de l’emballage :

• 1x Appareil de diagnostic Topdon UltraDiag
• 1x MDCI VCI
• 1x Câble de rallonge OBD2
• 1x Câble USB (Type-C)
• 1x Adaptateur secteur
• 1x Manuel d'utilisation
• 1x Guide de démarrage rapide
• 1x Valise de rangement
• 1x Contenu de l’emballage

---

Informations sur la licence :

• Inclus 2 ans de mises à jour : Une licence de mise à jour de 24 mois est incluse à l'achat.

Après l'expiration de la période de licence, l'appareil continue de fonctionner avec la dernière version logicielle installée. L'accès aux nouvelles mises à jour logicielles et à certaines fonctions en ligne n'est plus disponible sans une nouvelle licence.

---

Spécifications techniques :

Spécification	Description
Marque du produit	Topdon
Modèle de produit	UltraDiag
Système d'exploitation	Android 11.0
Taille de l'écran	8 pouces
Résolution d'écran	1280x800 pixels
Processeur	4 cœurs, 2.0 GHz
Mémoire RAM	4 GB
Mémoire de stockage	64 GB

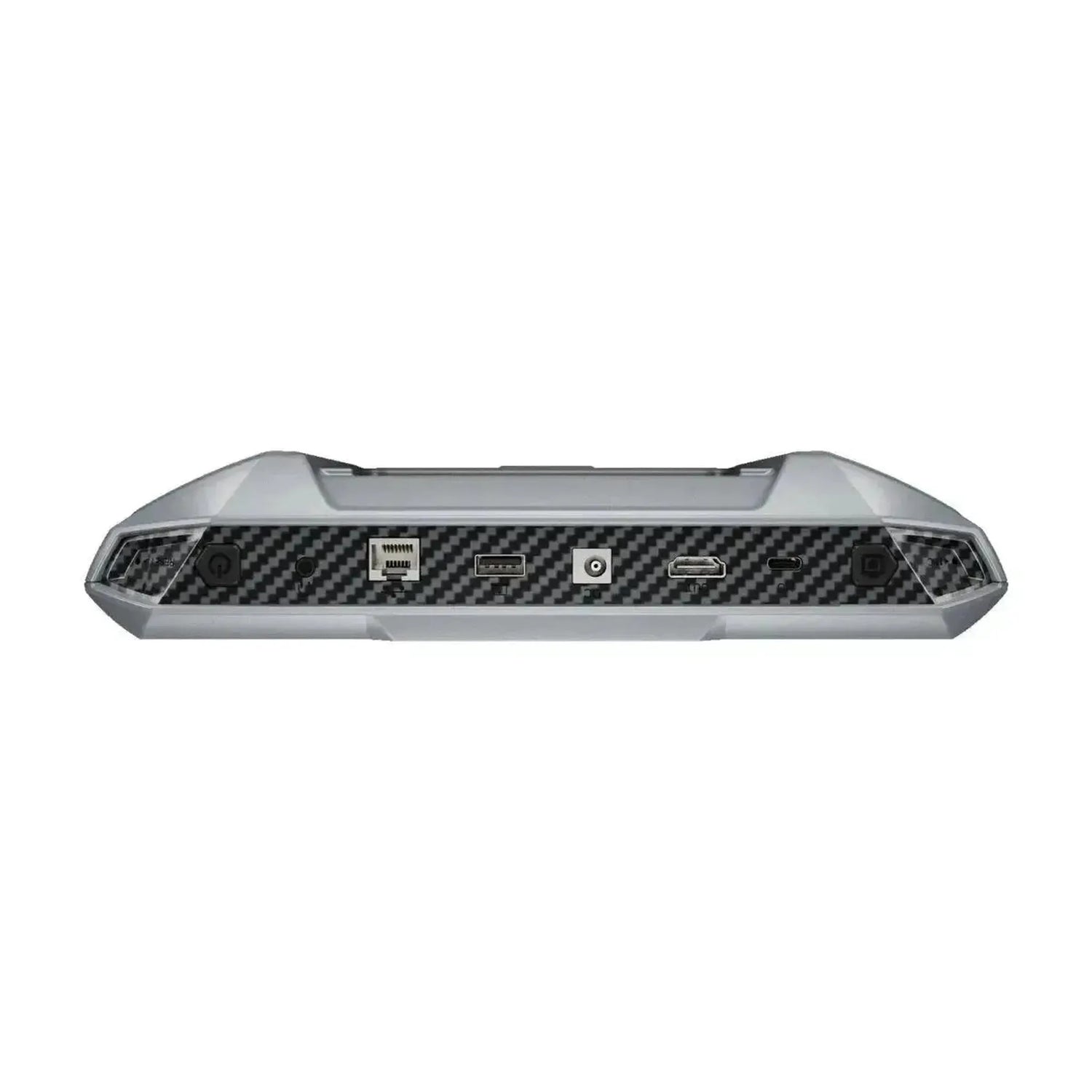

Connectivité	Bluetooth 5.0, Wi-Fi, USB Type-A, USB Type-C, RJ45
Caméra	8 Mégapixels (arrière)
Batterie	10.000 mAh
