Topdon  |  SKU : RLinkX3

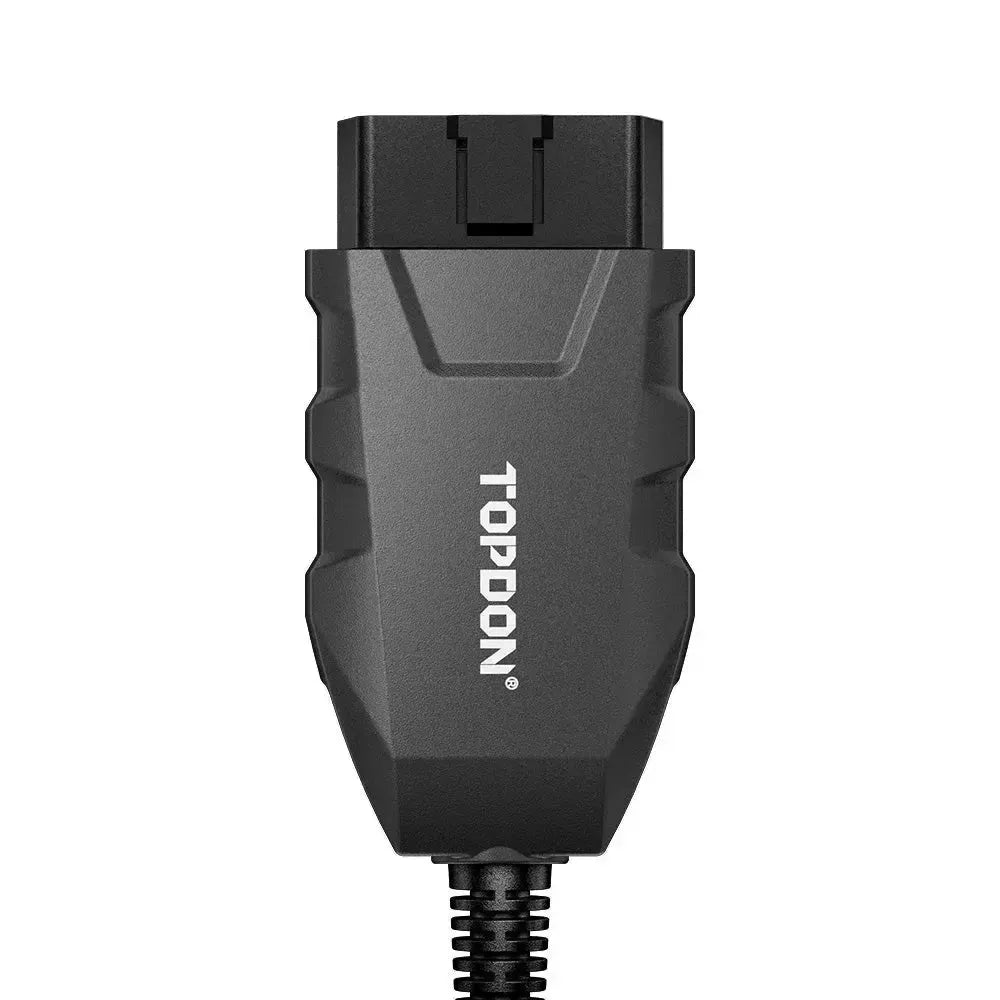

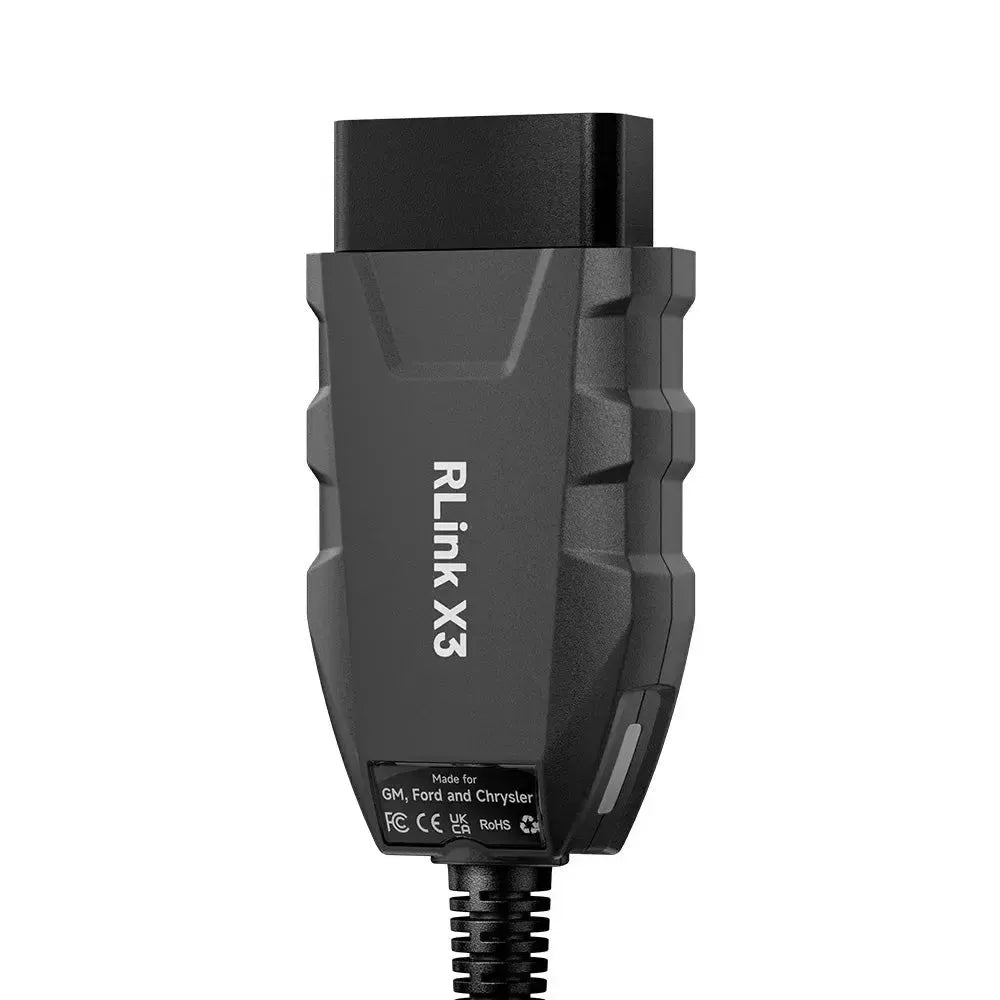

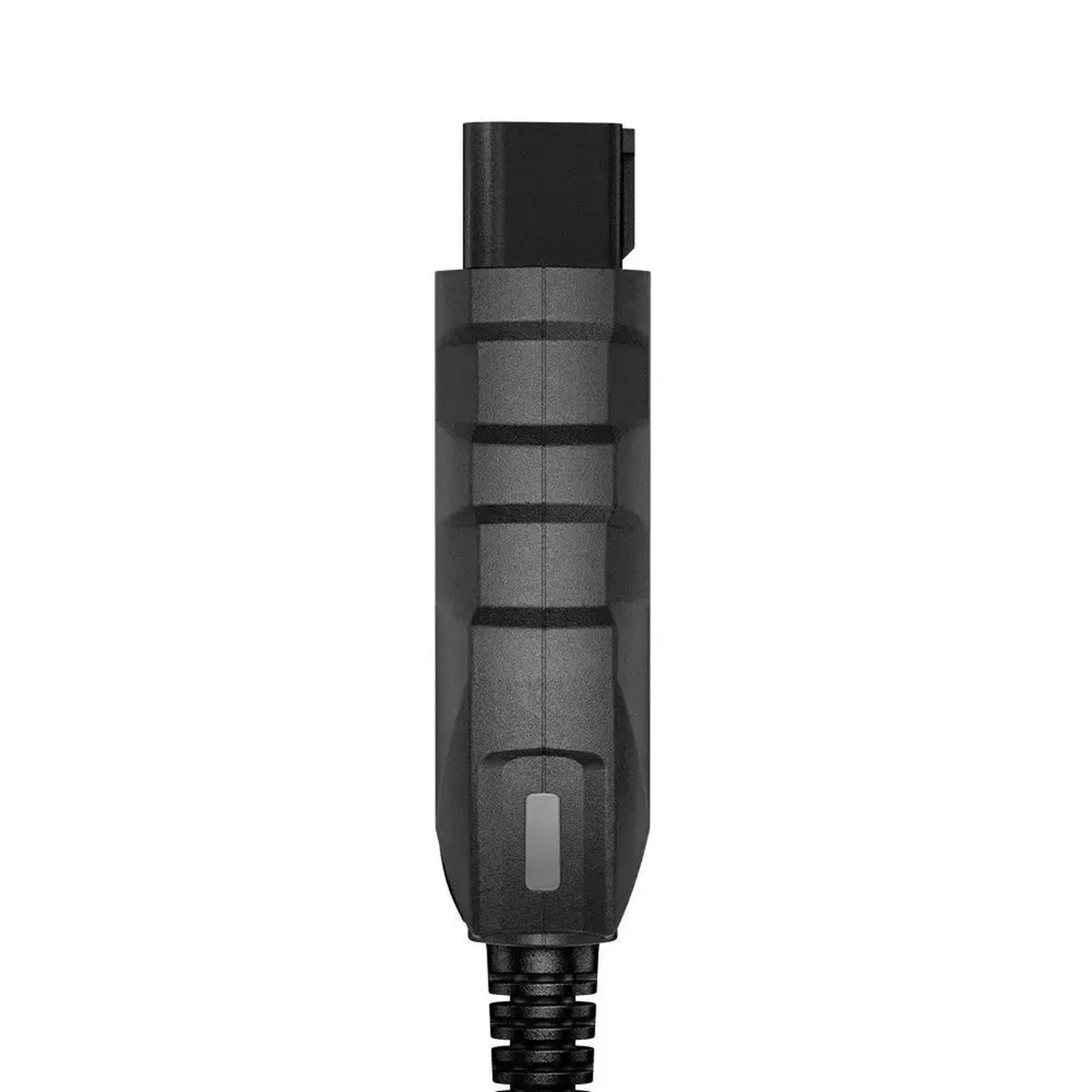

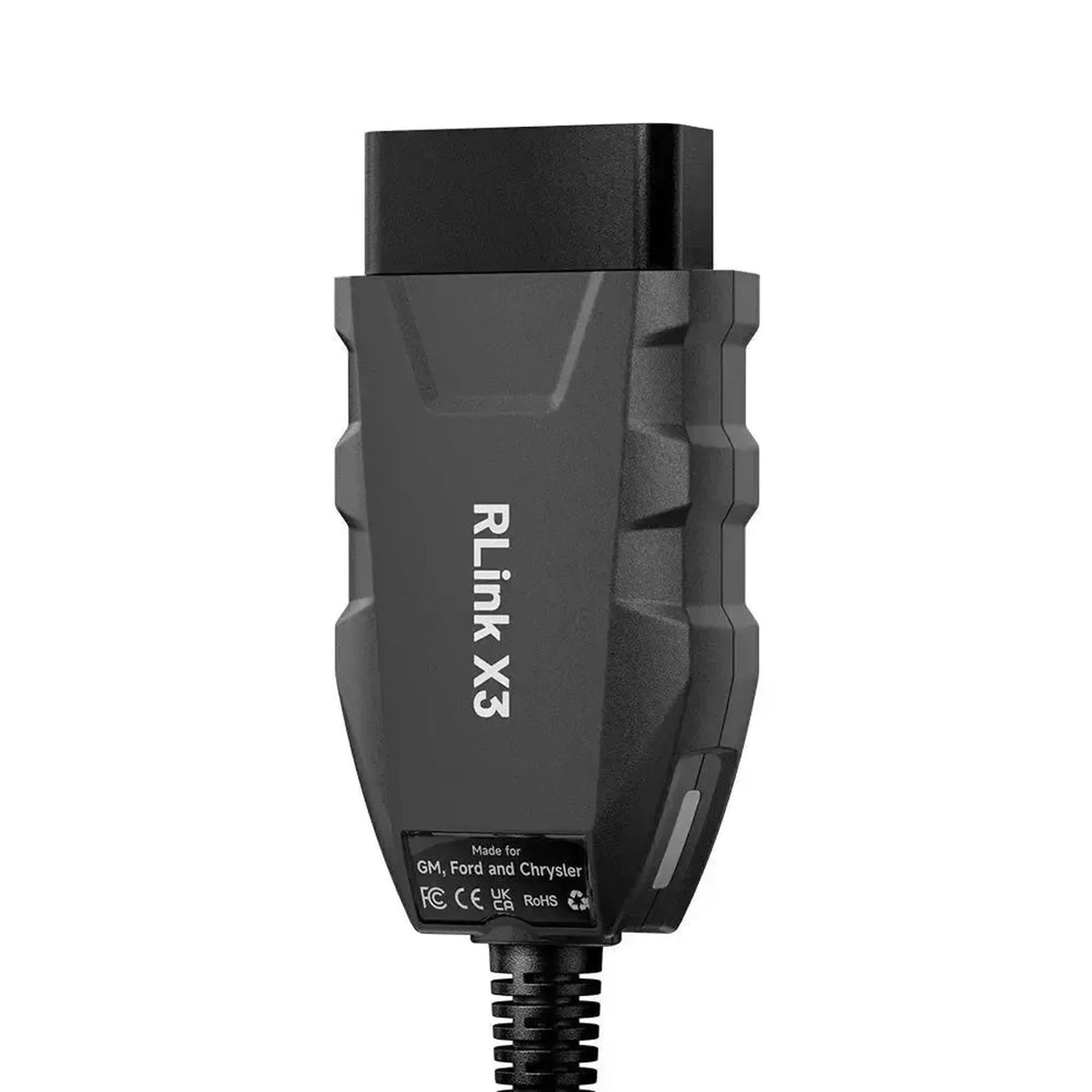

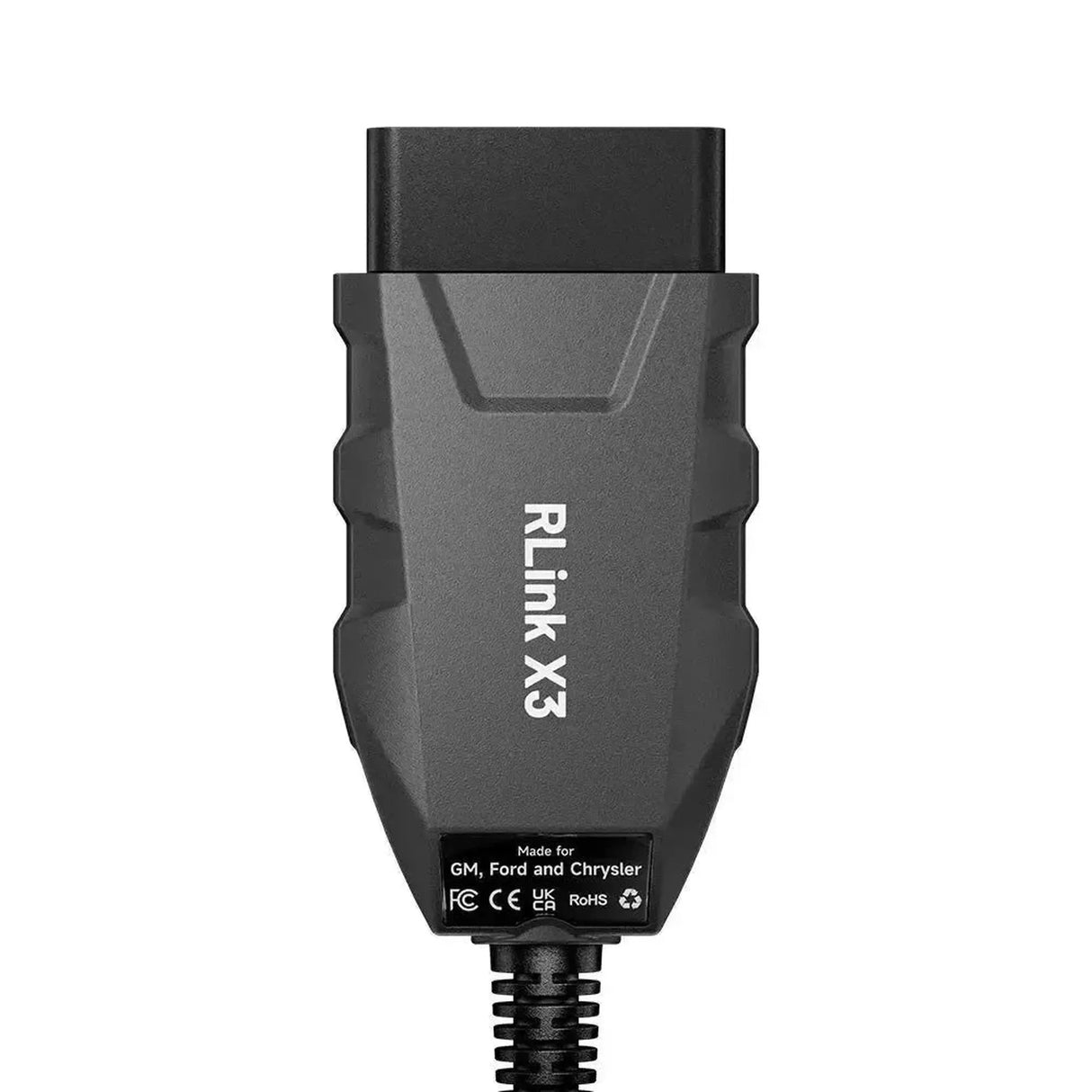

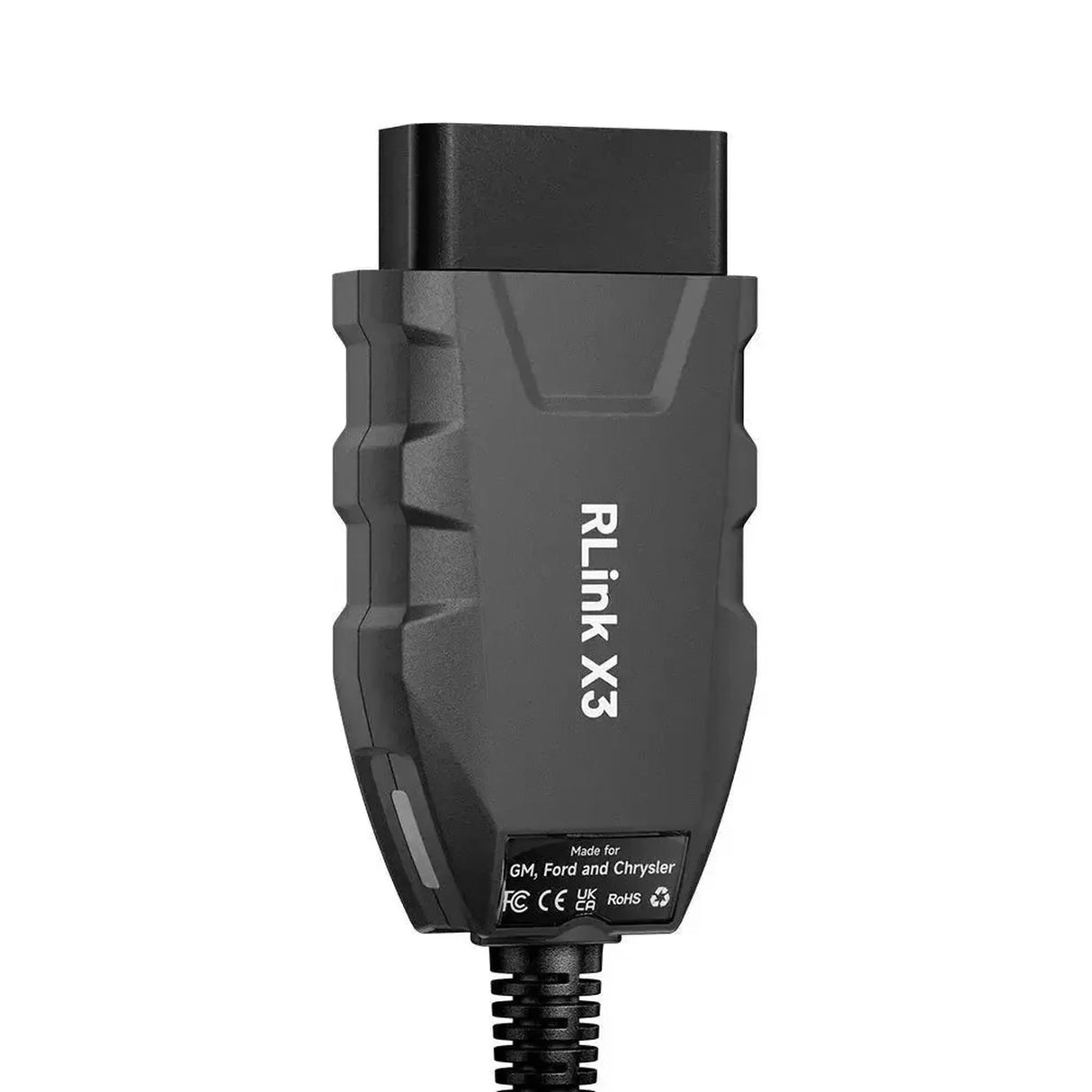

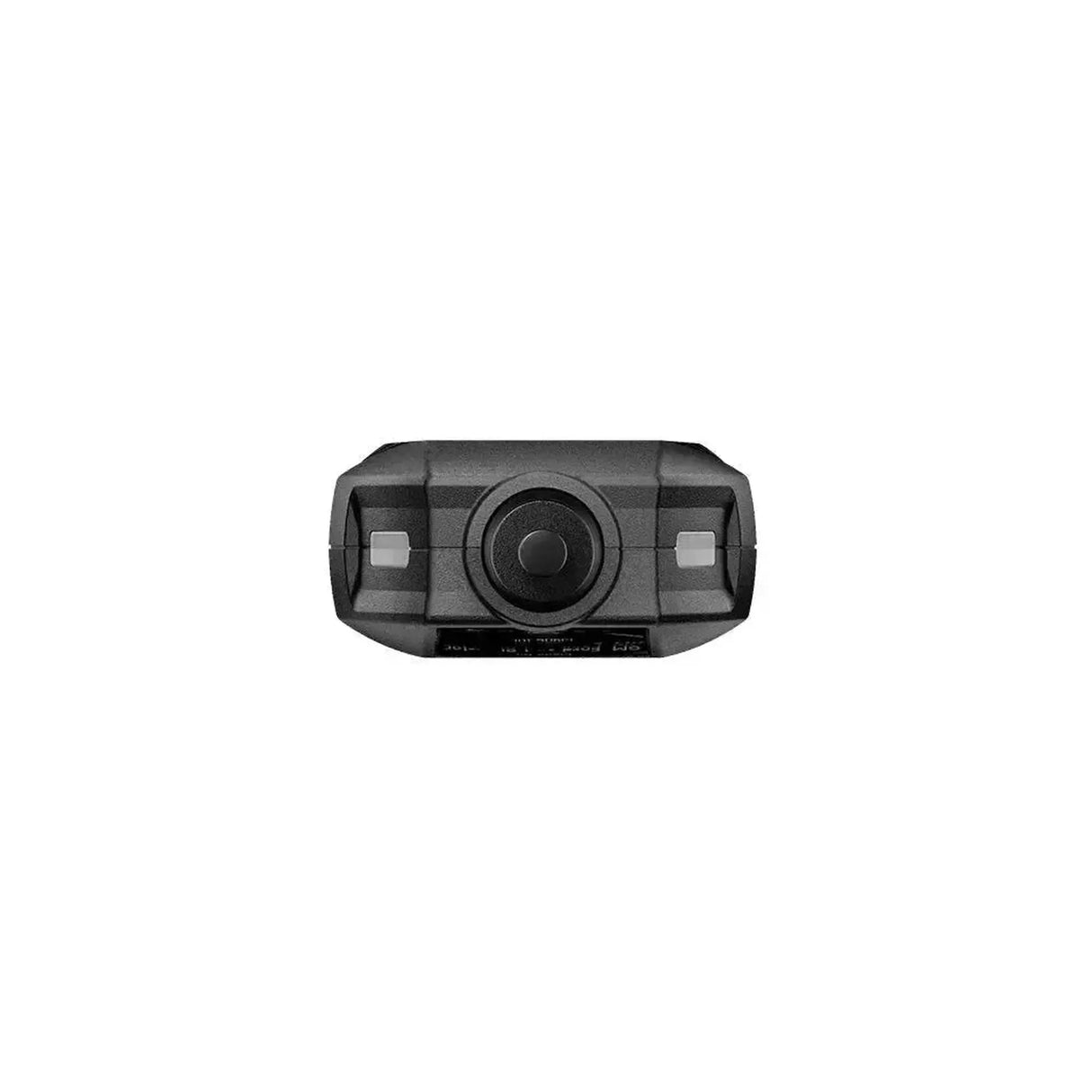

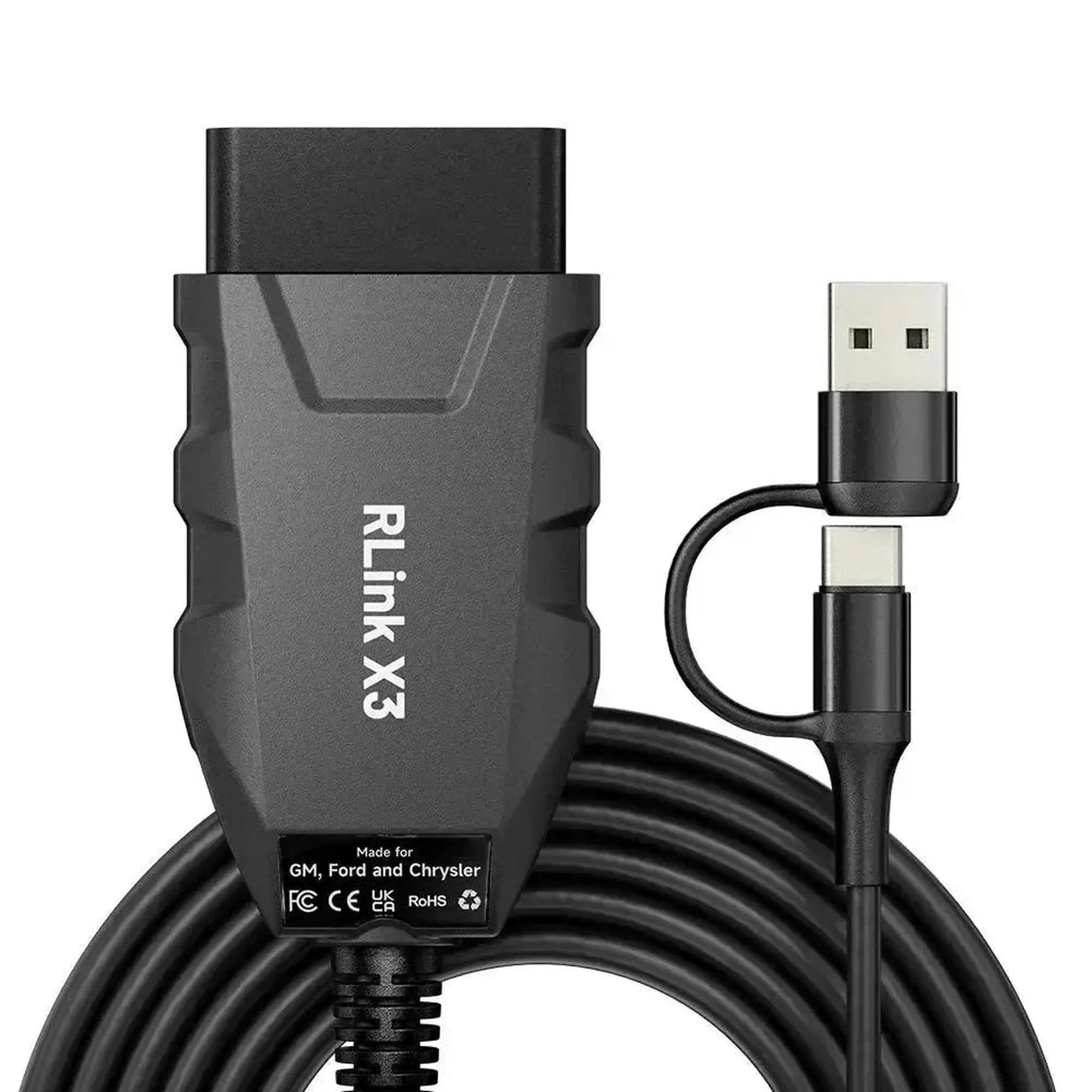

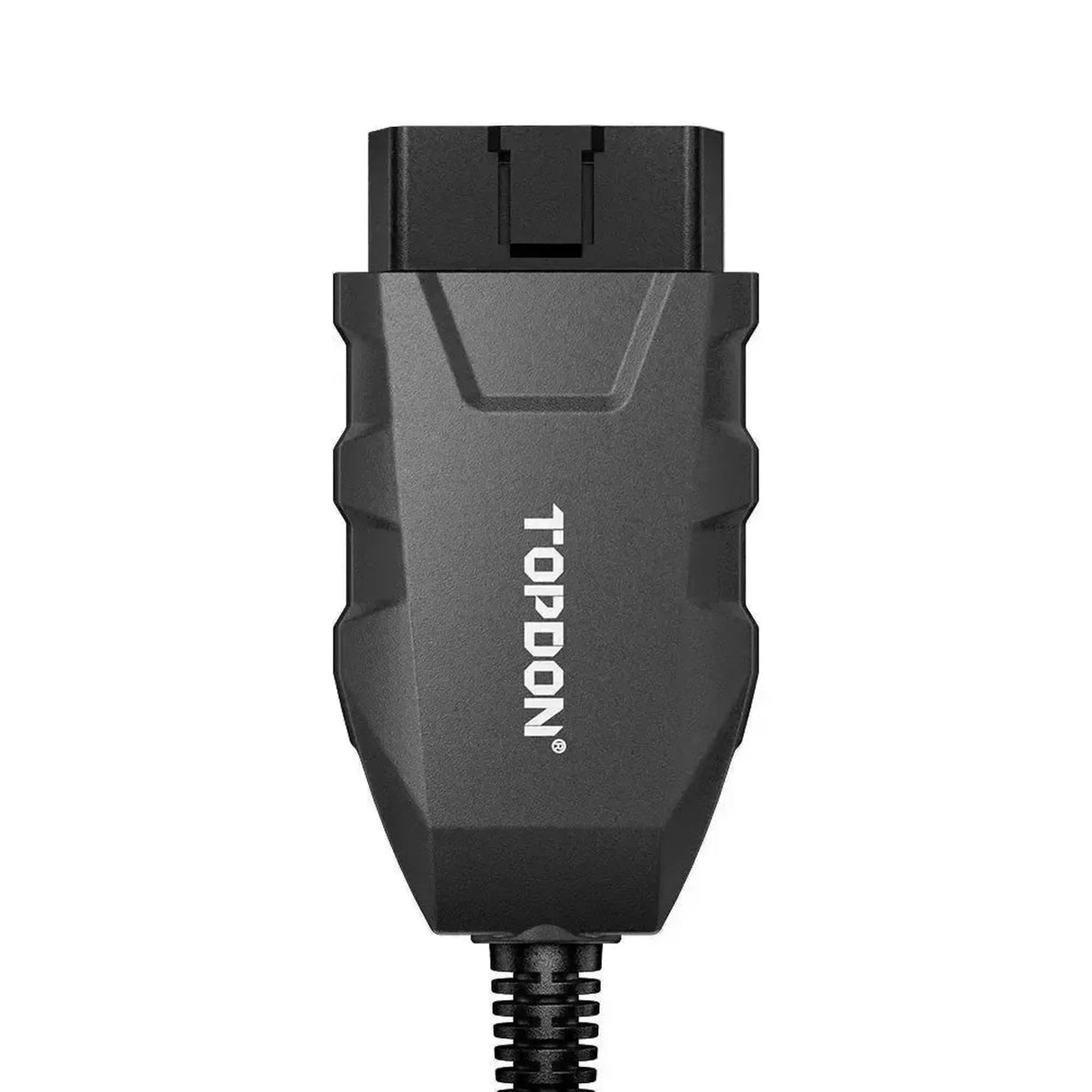

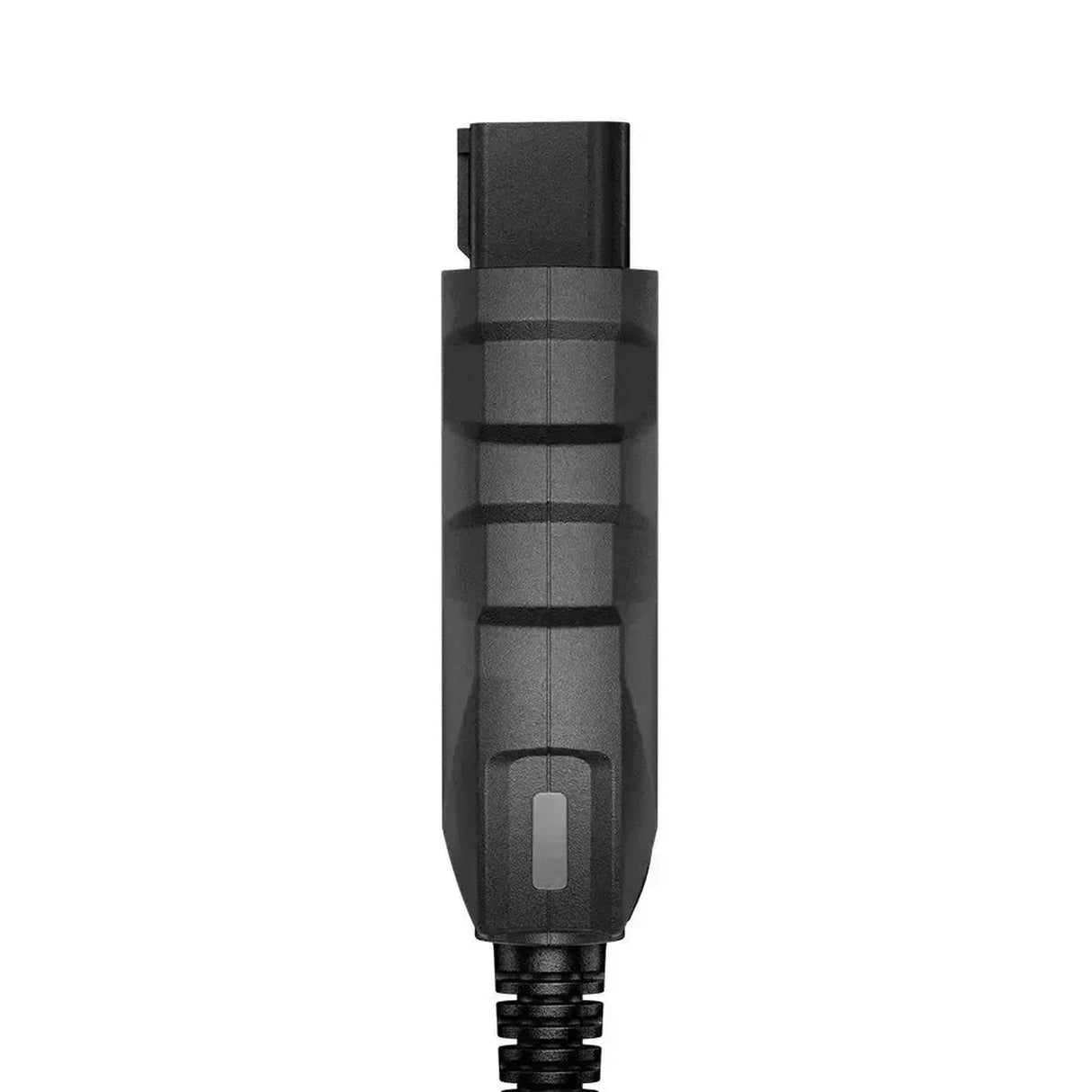

Topdon RLink X3 | Câble d'interface

€84,95 TTC
€49,95 TTC
€41,28 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Le Topdon RLink X3 est un câble d'interface avancé et un module de communication qui sert de pont physique entre le véhicule et un système de diagnostic PC. Cette interface matérielle communique avec le réseau du véhicule via un connecteur standard OBD2 à 16 broches et se connecte à un ordinateur portable ou PC par une connexion USB robuste ou sans fil. L'interface est spécialement conçue pour un diagnostic approfondi, le codage des modules et l'exécution de programmations ECU complexes au niveau OEM, éliminant ainsi le besoin de multiples interfaces spécifiques à chaque marque dans l'atelier.

Dans le réseau du véhicule, le câble d'interface agit comme un convertisseur de données rapide qui traduit les signaux bruts des modules du véhicule pour le logiciel de diagnostic connecté. Le transfert de données est optimisé pour les tâches à forte bande passante, avec un support matériel complet pour les protocoles de communication actuels tels que DoIP, CAN FD, J2534, D-PDU et RP1210. Une fois la connexion établie, l'appareil transmet sans interruption les requêtes de communication depuis le PC vers le réseau CAN du véhicule, permettant aux techniciens de diagnostic de surveiller les paramètres en temps réel et d'effectuer des mises à jour logicielles stables sur les unités de contrôle.

AVANTAGES

✔ Entièrement compatible avec la norme J2534 Pass-Thru pour la programmation au niveau concessionnaire.
✔ Support matériel pour DoIP et CAN FD pour les dernières générations de véhicules.
✔ Large compatibilité grâce au support des protocoles de communication D-PDU et RP1210.
✔ Transmission de données de haute qualité via USB pour des procédures de flash ECU stables sans délai.

POINTS IMPORTANTS

✕ Fonctionne uniquement avec une configuration correcte du logiciel de diagnostic OEM externe.
✕ L'achat de licences logicielles valides par marque est requis pour l'utilisation de la fonctionnalité Pass-Thru.
✕ Installation du logiciel et configuration de la Contenu de l’emballage J2534 les pilotes nécessitent des connaissances informatiques avancées.

Applications et fonctionnalités

L’interface est conçue pour servir de passerelle de communication pour une large gamme de processus de diagnostic, selon le logiciel connecté.

  • Diagnostic approfondi du véhicule : Lit les codes d’erreur DTC (Diagnostic Trouble Codes) de toutes les unités de contrôle et réseaux disponibles, avec la possibilité de les réinitialiser correctement.
  • Surveillance des données en temps réel : Facilite l’affichage des valeurs actuelles des capteurs et des paramètres des modules, essentiel pour analyser les systèmes de carburant, les émissions et l’activité du bus de données.
  • Commande des actionneurs : Offre la possibilité d’effectuer des tests actifs via le logiciel de diagnostic, activant temporairement des composants tels que des valves, relais et moteurs via l’interface pour tester leur fonctionnement physique.

Fonctions et capacités spéciales

Ce module offre des fonctions avancées spécifiques nécessaires à l’entretien moderne des véhicules et des poids lourds.

  • Intégration J2534 Pass-Thru : Permet à l’utilisateur de communiquer directement avec les serveurs d’usine via un protocole standardisé. Cela permet de flasher, reprogrammer et coder les ECU avec le logiciel officiel d’usine.
  • Support DoIP et CAN FD : Comprend l’architecture matérielle nécessaire pour communiquer avec les réseaux à large bande (Diagnostics over Internet Protocol et CAN Flexible Data-Rate), comme utilisé dans les véhicules à partir d’environ 2020.
  • Capacité D-PDU / RP1210 : Prend en charge les standards de communication couramment utilisés pour le diagnostic des véhicules utilitaires lourds (Heavy Duty) et des packs OEM spécifiques tels que VAG ODIS.

Véhicules compatibles

Comme cette interface fonctionne comme un relais (Pass-Thru), la compatibilité des véhicules est quasiment universelle, à condition d’être couplée au bon logiciel OEM et à une licence active. Les marques suivantes ont démontré une fonctionnalité avec le matériel J2534 :

Exemples d'environnements OEM pris en charge :

  • Groupe VAG : (Volkswagen, Audi, Seat, Skoda) via ODIS
  • Mercedes-Benz : (Voitures particulières et véhicules utilitaires légers) via XENTRY Pass Thru EU
  • BMW / MINI : (Tous les modèles avec OBD2) via ISTA
  • Toyota / Lexus : (Presque toutes les années modèles modernes) via Techstream
  • Ford / Mazda : (Modèles avec bus CAN) via FDRS ou FJDS
  • General Motors (GM) : (Opel, Chevrolet, etc.) via GDS2

Logiciels et systèmes d'exploitation compatibles

Le module ne génère pas lui-même d'écrans de diagnostic, mais dépend entièrement des logiciels tiers et de la configuration des pilotes de communication associés.

Logiciels compatibles :

  • Logiciels OEM J2534 : VAG ODIS, Mercedes XENTRY, BMW ISTA, GM GDS2, Ford FDRS/FJDS, Honda HDS, Toyota Techstream, Volvo VIDA, Subaru SSM4, JLR SDD.
  • Applications Pass-Thru tierces : Prend en charge les applications développées spécifiquement selon les normes SAE J2534 ou ISO 22900.

Systèmes d'exploitation :

  • Windows : Windows 10 et Windows 11 (Attention : consultez toujours les exigences spécifiques de Windows du logiciel OEM choisi, car certains fabricants imposent des exigences strictes de compatibilité).
💡
Bon à savoir : Utilisez toujours un chargeur de batterie externe fiable lors de l'exécution d'une procédure de programmation J2534. Une chute soudaine de tension peut entraîner des dommages irréparables à une unité de contrôle (bricking).

Contenu de l’emballage

  • 1x Topdon RLink X3 | câble d'interface (VCI)
  • 1x câble de connexion OBD2
  • 1x câble de connexion USB (PC vers module)

Spécifications techniques

Spécification Description
Marque de produit Topdon
Modèle de produit RLink X3
Catégorie de produit Câble d'interface / VCI (Pass-Thru)

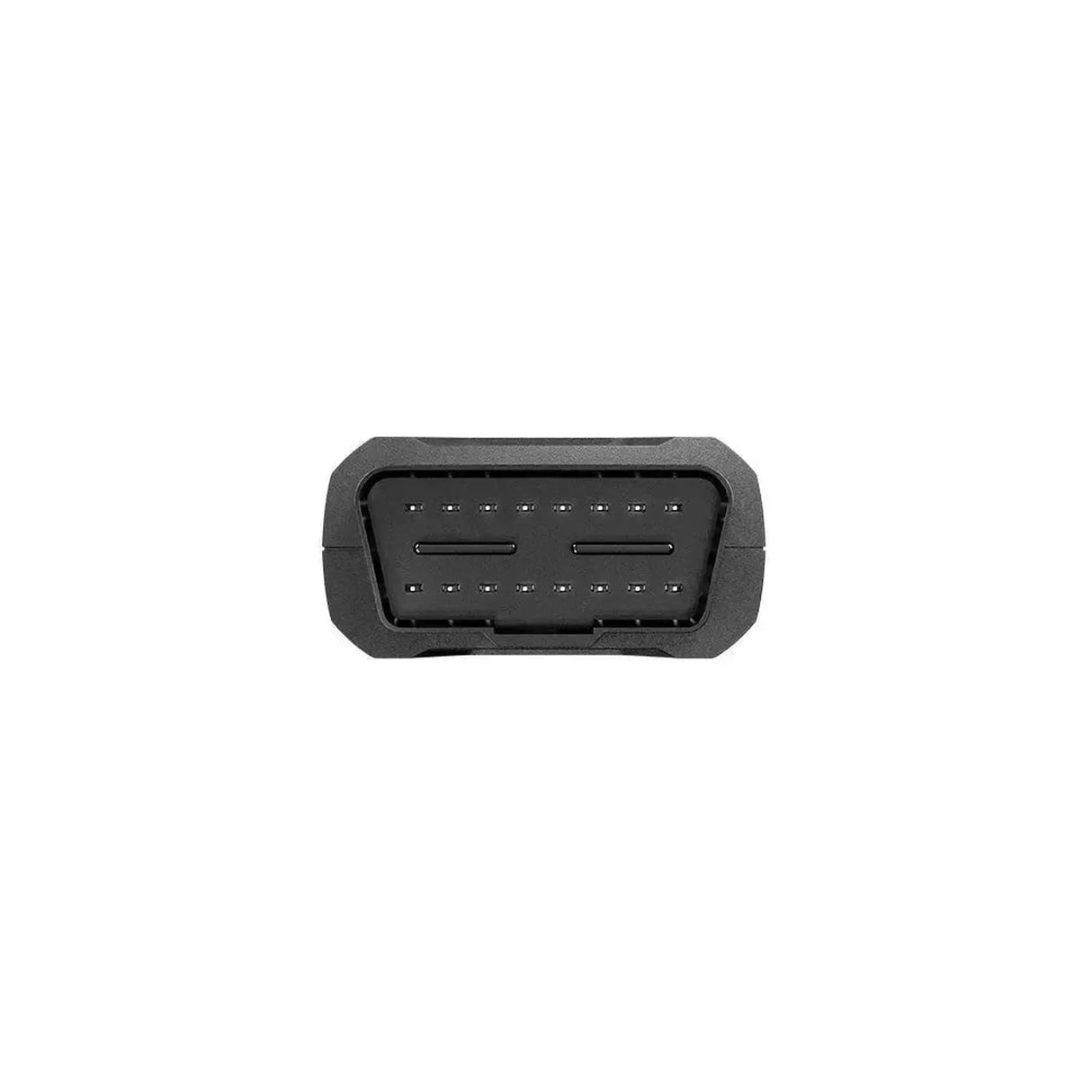

Connexion véhicule OBD2 (16 broches)
Connexion PC/ordinateur portable USB
Normes prises en charge J2534-1, J2534-2, D-PDU (ISO 22900), RP1210
Protocoles réseau DoIP, CAN FD, CAN, UDS, K-Line, L-Line
Fonctionnement Communication Pass-Thru / Passerelle
Plage de tension 9V - 36V (convient pour voitures particulières et camions)
