Topdon Phoenix Intelligent | Appareil de diagnostic | Voiture

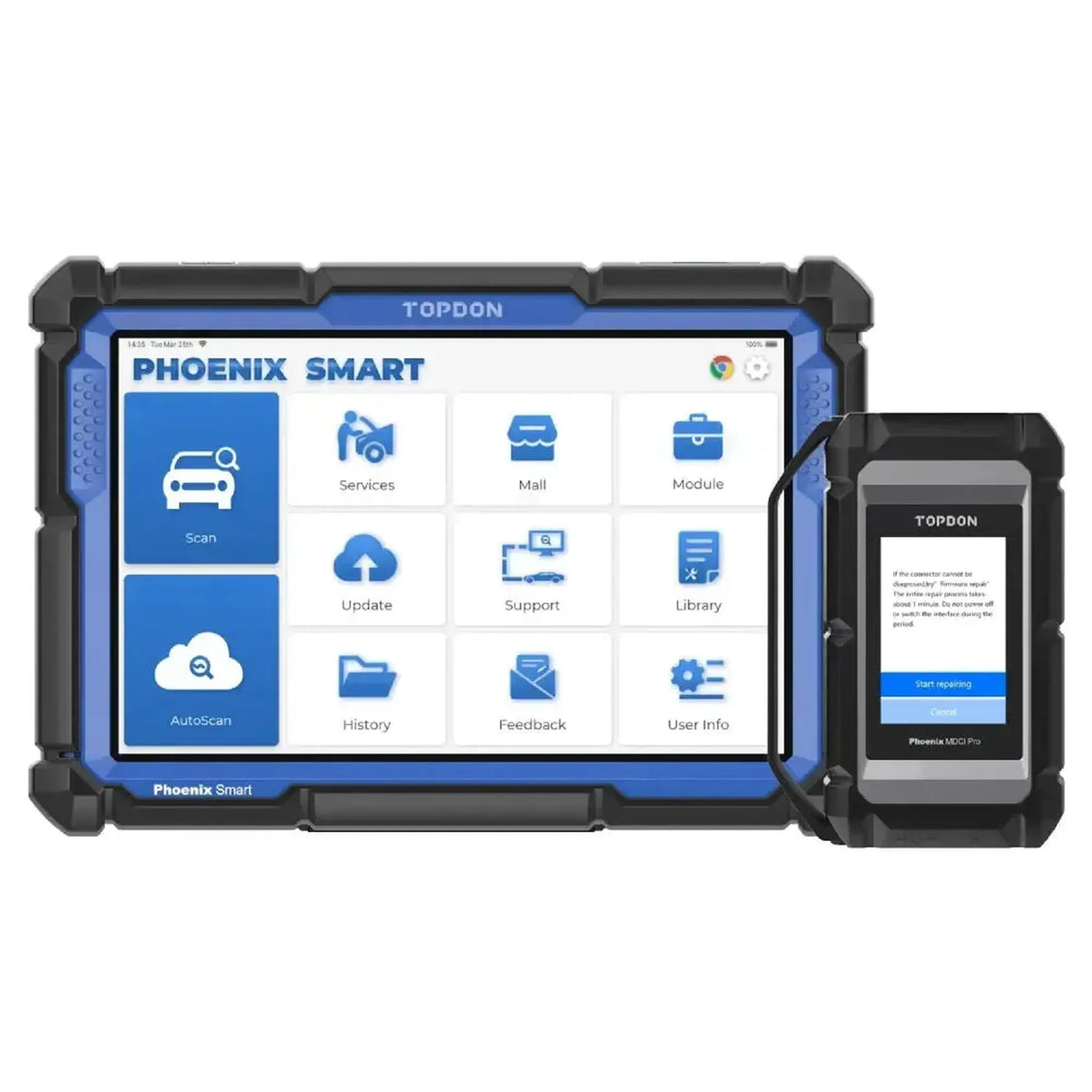

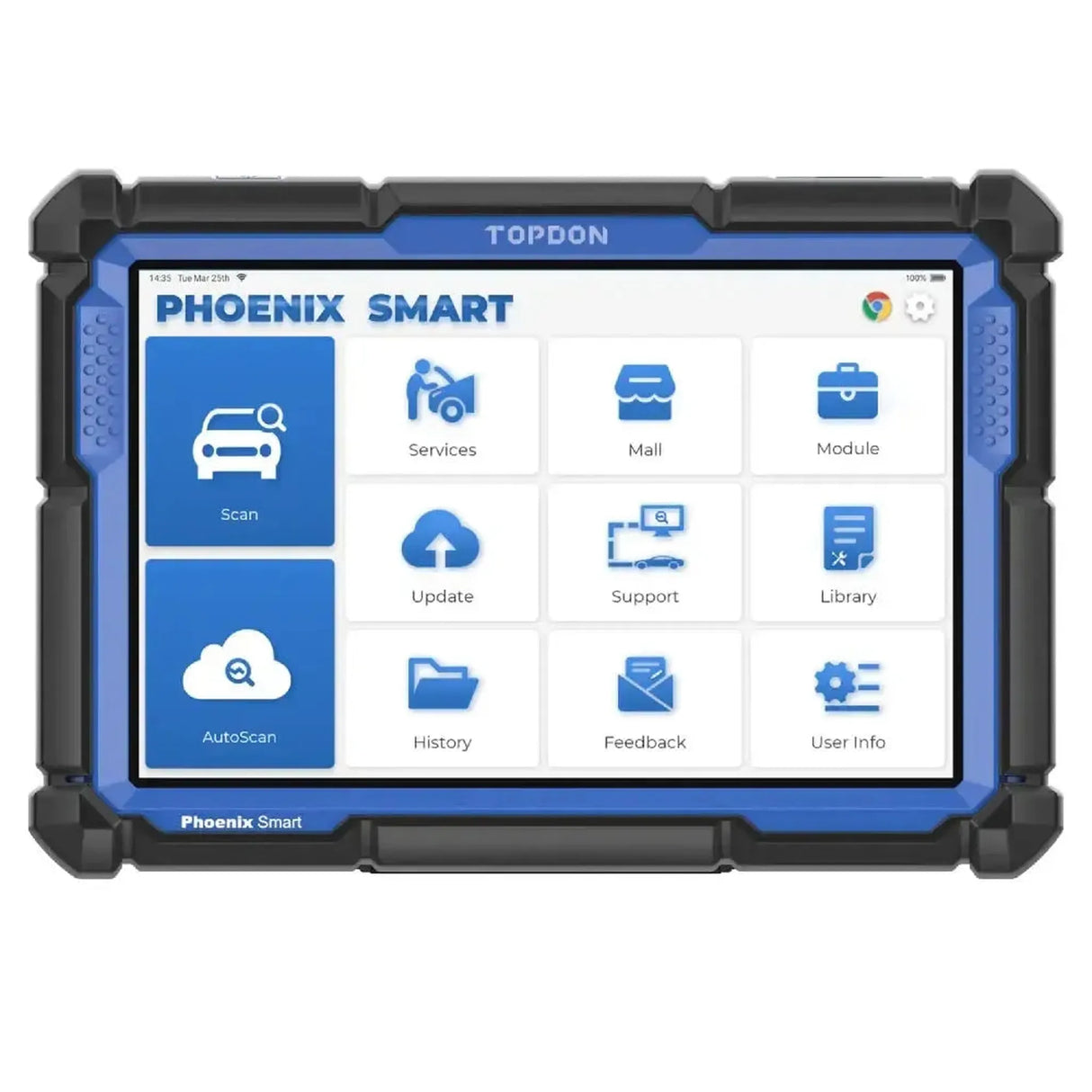

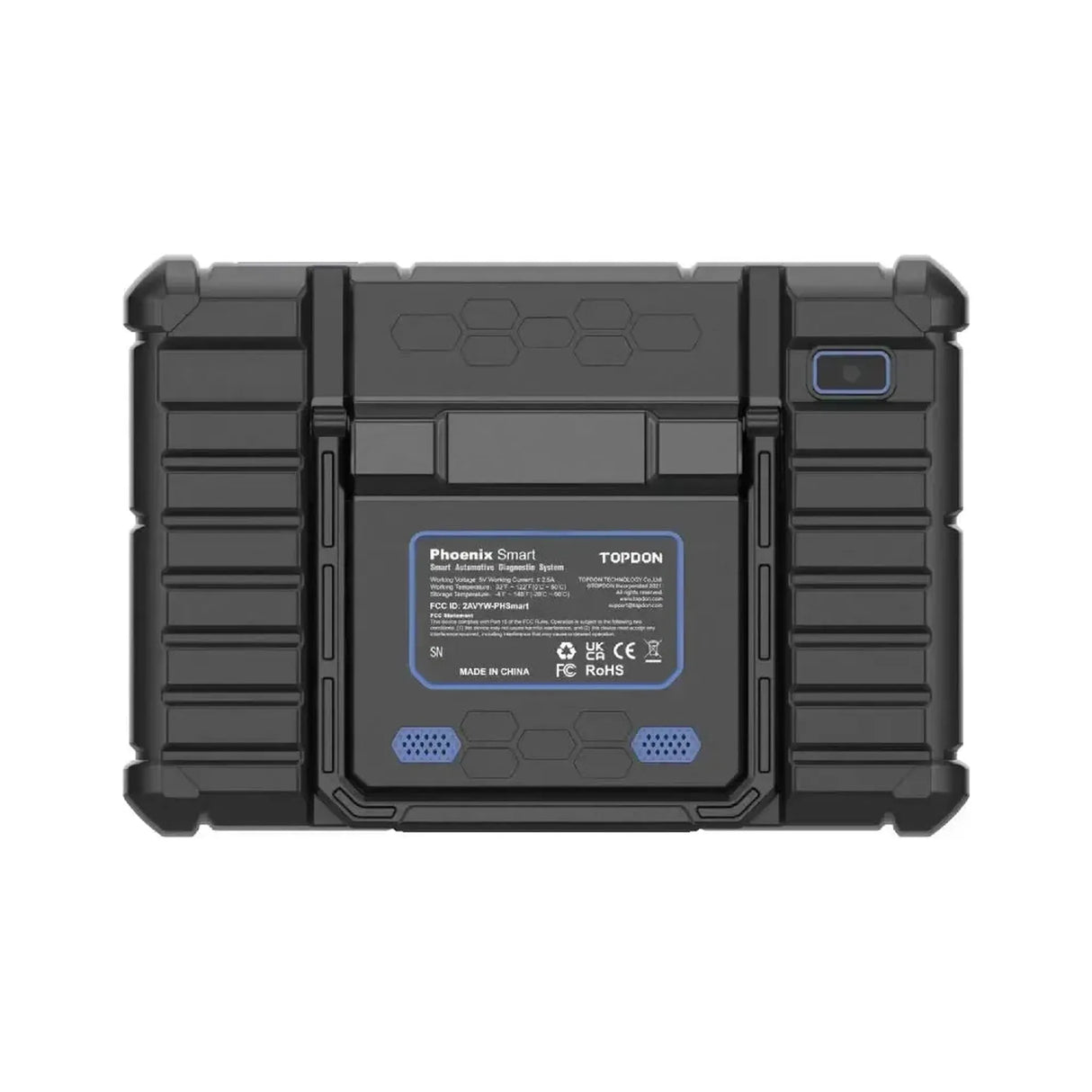

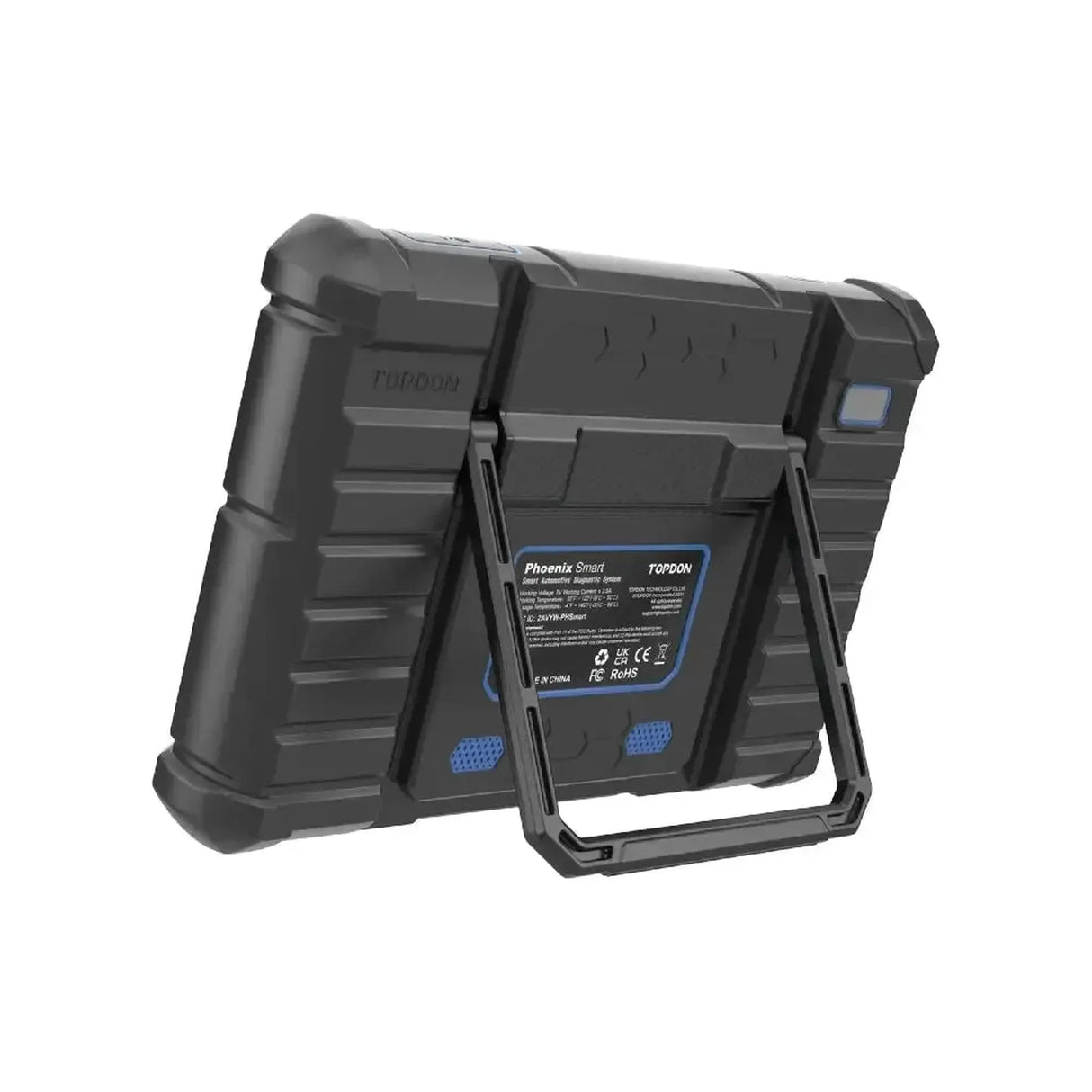

Le Topdon Phoenix Smart est un appareil de diagnostic pour voitures particulières et véhicules utilitaires, conçu comme une tablette 10,1 pouces fonctionnant sous Android 10 avec l'interface de communication MDCI Pro-VCI amovible. Cette VCI supporte J2534, DoIP, CAN FD, D-PDU et RP1210 et se connecte sans fil via wifi ou par câble. L'appareil effectue un diagnostic système complet sur plus de 200 marques automobiles, lit et efface les codes de défaut, affiche les données en temps réel, commande les composants de manière bidirectionnelle et exécute 34 procédures de service et d'entretien. À l'achat, 24 mois de mises à jour sont inclus.

Au-delà du diagnostic, l'appareil prend en charge le codage en ligne et la programmation basée sur le cloud: le logiciel d'usine est récupéré depuis le serveur et écrit dans l'unité de commande, disponible pour treize marques : Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru et Hyundai. L'affichage topologique représente tous les modules de commande et leurs interconnexions de bus dans une seule vue, avec l'état des défauts par module. L'accès aux passerelles sécurisées et les extensions pour véhicules utilitaires lourds (HD) et véhicules électriques (EV) se font via des licences distinctes.

Fonctions de diagnostic :

Le Topdon Phoenix Smart effectue un diagnostic système complet sur tous les modules de commande électroniques présents du véhicule. Au-delà des données OBD génériques, l'appareil lit les données spécifiques au fabricant pour chaque marque.

• Lecture et effacement des codes de défaut : Lit les codes de défaut enregistrés de tous les modules de commande accessibles, avec description et statut pour chaque code. Un balayage complet affiche tous les systèmes en une seule opération ; l'effacement peut se faire par module ou sur l'ensemble du véhicule.
• Données en direct : Affiche les valeurs de mesure actuelles sous forme de texte, graphique ou jauge. Plusieurs paramètres peuvent être suivis côte à côte et enregistrés, ce qui rend visibles les écarts qui ne se produisent que sous charge ou à une certaine température.
• Test d'actionneur : Commande un composant directement depuis le module de commande : pompes, vannes, ventilateurs, relais et éclairage. Cela permet de déterminer si une défaillance provient du composant, du câblage ou de la commande.
• Affichage de la topologie : Affiche graphiquement les modules de commande et les bus auxquels ils sont connectés, avec le statut de communication et le nombre de codes de défaut pour chaque module. En plus de ce schéma, les mêmes informations peuvent être consultées sous forme de liste.
• Lecture des informations du module : Affiche pour chaque module de commande le numéro de pièce, la version matérielle et logicielle, ainsi que les données d'étalonnage, nécessaires pour vérifier qu'un module contient la bonne programmation.

Fonctions de service et d'entretien :

Le Topdon Phoenix Smart supporte 34 procédures de service et d'entretien. Les fonctions disponibles peuvent varier selon la marque, le modèle et l'année de fabrication.

Moteur et transmission :

• Réinitialisation de l'intervalle d'entretien : Réinitialise le compteur et le message de service de l'intervalle d'entretien après une vidange d'huile ou un entretien.
• Apprentissage du boîtier papillon :Réapprend la position fermée et complètement ouverte de la vanne des gaz électronique, permettant à l'unité de commande de relier à nouveau les valeurs des capteurs à la position réelle de la vanne. Nécessaire après nettoyage ou remplacement.
• Codage des injecteurs :Écrit le code d'étalonnage de chaque injecteur dans l'unité de commande moteur. Ce code décrit l'écart de l'injecteur par rapport au débit nominal ; sans codage, l'unité de commande dose avec des temps d'ouverture incorrects.
• Apprentissage du capteur de position du vilebrequin :Enregistre la tolérance de fabrication de la roue de vilebrequin, permettant à l'unité de commande de distinguer un écart de production d'un véritable raté d'allumage. Nécessaire après remplacement de l'unité de commande moteur, du capteur de position du vilebrequin ou du volant moteur.
• Équilibre de puissance des cylindres :Mesure la contribution de chaque cylindre individuellement au couple moteur, permettant d'identifier un cylindre défaillant sans démontage.
• Réinitialisation du rapport air-carburant :Réinitialise les corrections de carburant apprises à la valeur de base, après quoi l'unité de commande réapprend en fonction du signal lambda.
• Apprentissage de la boîte de vitesses :Réexécute le processus d'auto-apprentissage de la transmission automatique, restaurant la qualité de passage après entretien ou vidange d'huile.
• Configuration du système start-stop :Active ou désactive la fonction d'arrêt-démarrage automatique du véhicule.
• Purge du circuit de refroidissement :Commande la pompe de liquide de refroidissement électrique pour chasser l'air du circuit de refroidissement après vidange ou remplacement du liquide de refroidissement.

Systèmes d'échappement et d'émissions :

• Régénération du filtre à particules (DPF) :Lance une régénération forcée où la température d'échappement est augmentée jusqu'à ce que la suie stockée brûle, et réinitialise la charge de cendres et le compteur après remplacement du filtre.
• Filtre à particules essence (GPF) :Effectue la même régénération pour le filtre à particules des moteurs essence à injection directe et réinitialise la valeur de charge.
• Réinitialisation du système AdBlue :Réinitialise les compteurs et les valeurs apprises du système SCR après remplissage du réactif ou après remplacement de la pompe de dosage ou du réservoir.
• Apprentissage de la vanne EGR :Restaure les positions finales et les valeurs de courant apprises de la vanne de recirculation des gaz d'échappement après nettoyage ou remplacement.
• Réinitialisation du capteur NOx :Efface les valeurs de correction apprises du capteur NOx, permettant à l'unité de commande de régler le nouveau capteur à partir de la valeur de base.

Système de freinage :

• Frein de stationnement électronique (EPB) :Place les pistons des étriers de frein arrière en position de service et les ramène, ce qui est nécessaire pour remplacer les plaquettes ou les disques sans endommager le système.
• Purge ABS :Commande la pompe et les électrovannes du bloc ABS, permettant à l'air restant dans le bloc de commande de s'échapper avec le liquide de frein.

Direction et suspension :

• Étalonnage du capteur d'angle de direction (SAS) :Enregistre la position tout droit du volant comme point zéro. Sans cet étalonnage, l'ESP, l'assistance au maintien de voie et la direction assistée fonctionnent avec une référence décalée.
• Étalonnage de la suspension pneumatique :Ajuste la hauteur de roulement et réapprend les capteurs de hauteur après remplacement d'un capteur ou du module de commande de la suspension pneumatique.

Systèmes de sécurité, pneus et aides à la conduite :

• Réinitialisation du module airbag (SRS) :Efface les données de crash et les codes de défaut de l'unité de commande airbag après remplacement des prétensionneurs de ceinture et des airbags.
• Réinitialisation du contrôle de pression des pneus (TPMS) : Réinitialise le système de surveillance de la pression des pneus et éteint le voyant d'avertissement après le remplacement d'un capteur, d'un pneu ou d'une roue.
• Paramétrage des données de pneus : Enregistre à nouveau la dimension des pneus montés dans le calculateur.
• Ajustement du système de démarrage (IMMO) : Effectue les opérations de base sur le système de démarrage, comme l'apprentissage d'une clé et l'adaptation du calculateur au véhicule. La portée varie selon la marque ; pour les travaux de clé et de puce au niveau des composants, la T-Ninja Box est nécessaire.
• Apprentissage du régulateur de vitesse adaptatif : Signale au véhicule le remplacement ou la réparation d'un calculateur de régulateur de vitesse adaptatif. L'alignement physique du capteur radar s'effectue avec le système d'étalonnage ADAS séparé.

Carrosserie et confort :

• Réglage du toit ouvrant : Configure le comportement du toit ouvrant : le verrouillage, la fermeture automatique en cas de pluie, la position mémorisée pour l'ouverture et l'inclinaison, ainsi que le seuil de température extérieure correspondant.
• Réglage des projecteurs adaptatifs (AFS) : Étalonner la régulation de niveau et la fonction de braquage des projecteurs par rapport à la hauteur de conduite.
• Étalonnage de la commande de vitres : Réapprend les positions haute et basse des vitres et restaure ainsi la protection anti-pincement et la commande de confort.
• Apprentissage des sièges : Réapprend les sièges à mémoire après le remplacement ou la réparation du siège ou du module de réglage.
• Réinitialisation du système de climatisation : Réapprend les positions finales des vannes de mélange et de distribution après le remplacement d'un moteur de réglage ou du panneau de commande.

Système électrique et données du véhicule :

• Enregistrement de la batterie (BMS) : Signale le remplacement de la batterie au système de charge, avec le type et la capacité, et réinitialise le vieillissement appris. Sans enregistrement, le régime de charge reste adapté à l'ancienne batterie.
• Ajustement du kilométrage : Écrit le kilométrage dans le calculateur, destiné au transfert de la lecture d'origine après le remplacement d'un tableau de bord.
• Étalonnage de l'angle moteur : Enregistre l'écart angulaire entre la position mesurée par le capteur de position du rotor du moteur électrique et la position réelle du champ magnétique. Sans cette correction, l'onduleur commande le champ tournant avec une erreur angulaire, entraînant une perte de couple et de rendement.
• Lecture de la batterie haute tension : Lit l'état et les codes de défaut du bloc batterie des véhicules hybrides et électriques.
• Désactivation du mode transport : Annule le paramètre d'usine qui limite la consommation d'énergie pendant le transport et le stockage, tout en bloquant les fonctions de confort.
• Modification de la langue du système : Modifie le paramètre de langue du panneau de commande central du véhicule.

Fonctions et capacités spéciales :

Le Topdon Phoenix Smart dispose de fonctions supplémentaires pour la programmation et le codage des calculateurs ainsi que pour l'accès aux réseaux véhicules sécurisés.

Codage et programmation :

• Programmation basée sur le cloud : Récupère le logiciel d'usine du calculateur sélectionné sur le serveur et l'écrit dans le véhicule. Disponible pour treize marques : Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru et Hyundai. Une connexion Internet est requise.
• Codage en ligne : Modifie les données de codage d'un calculateur via le serveur du fabricant, permettant à un module remplacé d'adopter l'équipement du véhicule. Disponible notamment pour Mercedes-Benz (SCN), BMW, Volkswagen, Audi, Skoda, Seat, Porsche et Renault.
• Codage hors ligne : Effectue le codage avec une valeur saisie manuellement, utilisé pour les modèles où le codage ne doit pas provenir du serveur.
• Activation des fonctions cachées : Modifie les paramètres d'usine désactivés à la sortie de chaîne, comme l'affichage vidéo en roulant et le comportement des signaux d'avertissement. Disponible notamment pour Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Jeep, Dodge, Chrysler, Toyota et Honda.

Accès réseau sécurisé :

• Passerelle sécurisée FCA : Offre un accès en écriture à la passerelle protégée de Fiat, Chrysler, Jeep, Dodge, Alfa Romeo et Maserati à partir de l'année modèle 2017. Nécessite une autorisation distincte ; sans celle-ci, l'appareil reste limité à la lecture.
• Passerelle sécurisée Renault : Déverrouille le port de diagnostic sécurisé des modèles Renault et Dacia récents. Cette fonction ne fonctionne que pendant la période de mise à jour de l'appareil.
• VAG SFD : Donne accès aux unités de commande protégées par SFD de Volkswagen, Audi, Skoda et Seat. Une autorisation distincte est également requise pour cette fonction.
• Passerelle sécurisée Nissan : Déverrouille le port sécurisé des modèles Nissan récents, permettant ensuite l'effacement des codes de défaut et la commande bidirectionnelle.

Identification du véhicule et méthodes de diagnostic :

• Identification automatique du véhicule : L'appareil lit le numéro de châssis depuis l'unité de commande et charge le logiciel de diagnostic correspondant.
• Lecture du numéro de châssis : Le code-barres du numéro de châssis est lu par la caméra de la tablette. Si cela échoue, le numéro peut être saisi manuellement.
• Diagnostic rapide : Fournit rapidement un aperçu de l'état du véhicule, avec les systèmes présents et les emplacements où se trouvent les codes de défaut.
• Diagnostic système complet : Parcourt chaque système du véhicule individuellement pour une vue d'ensemble complète.
• Diagnostic ciblé : Accède à une unité de commande choisie manuellement, utilisé lorsque le problème a déjà été identifié dans un système spécifique.
• Dix modes OBD : L'ensemble complet des normes OBD est disponible, incluant les codes mémorisés et en attente, les valeurs de mesure, les tests des capteurs d'oxygène et l'état de préparation des contrôles d'émissions.

Mesure et enregistrement :

• Snapshot au moment du code de défaut : Les valeurs de mesure telles qu'elles existaient au moment de l'enregistrement du code de défaut sont conservées pour une évaluation ultérieure.
• Affichage sous trois formes : Les valeurs de mesure peuvent être lues sous forme numérique, graphique dans le temps ou combinées dans une seule vue.
• Enregistrement et sauvegarde : Une série de valeurs de mesure peut être enregistrée lors d'un essai routier et sauvegardée comme fichier de référence.
• Comparaison avec une référence : Une mesure en cours peut être comparée à un enregistrement précédemment sauvegardé, permettant de visualiser les écarts par rapport à un véhicule fonctionnant correctement.
• Capture d'écran et impression d'écran : L'image peut être enregistrée sous forme de vidéo ou d'image et est conservée avec les données de session.

Rapports et gestion administrative de l'atelier :

• Rapport de diagnostic : Le résultat d'une session est consigné dans un rapport contenant les données du véhicule, les codes de défaut détectés et les actions effectuées. Le rapport peut être sauvegardé et partagé.
• Données de l'atelier : Les données de l'entreprise sont incluses dans le rapport, ce qui permet de l'envoyer à votre client comme document autonome.
• Gestion de la clientèle : Les données clients et véhicules sont conservées lors des diagnostics effectués.
• Historique : Pour chaque véhicule, les sessions antérieures sont sauvegardées, ainsi que les rapports, les valeurs mesurées enregistrées et les captures d'écran correspondantes.

Support et documentation :

• Assistance à distance : Un technicien peut suivre à distance l'utilisation de l'appareil ; le numéro de série de l'appareil est transmis à cet effet.
• Retour d'information au fabricant : Les vingt derniers rapports de test peuvent être envoyés lorsqu'un véhicule n'est pas correctement reconnu ou qu'une fonction ne fonctionne pas.
• Bibliothèque de codes de défaut : La signification des codes de défaut OBD peut être consultée sans qu'un véhicule soit connecté.
• Liste de couverture : Par marque et modèle, vous pouvez consulter à l'avance les systèmes et fonctions disponibles.
• Matériel pédagogique : Des enregistrements montrent comment une fonction s'exécute sur un modèle spécifique.

Gestion de l'appareil :

• Mise à jour en une seule opération : Le logiciel véhicule sélectionné et l'application sont mis à jour en une seule fois, directement sur la tablette.

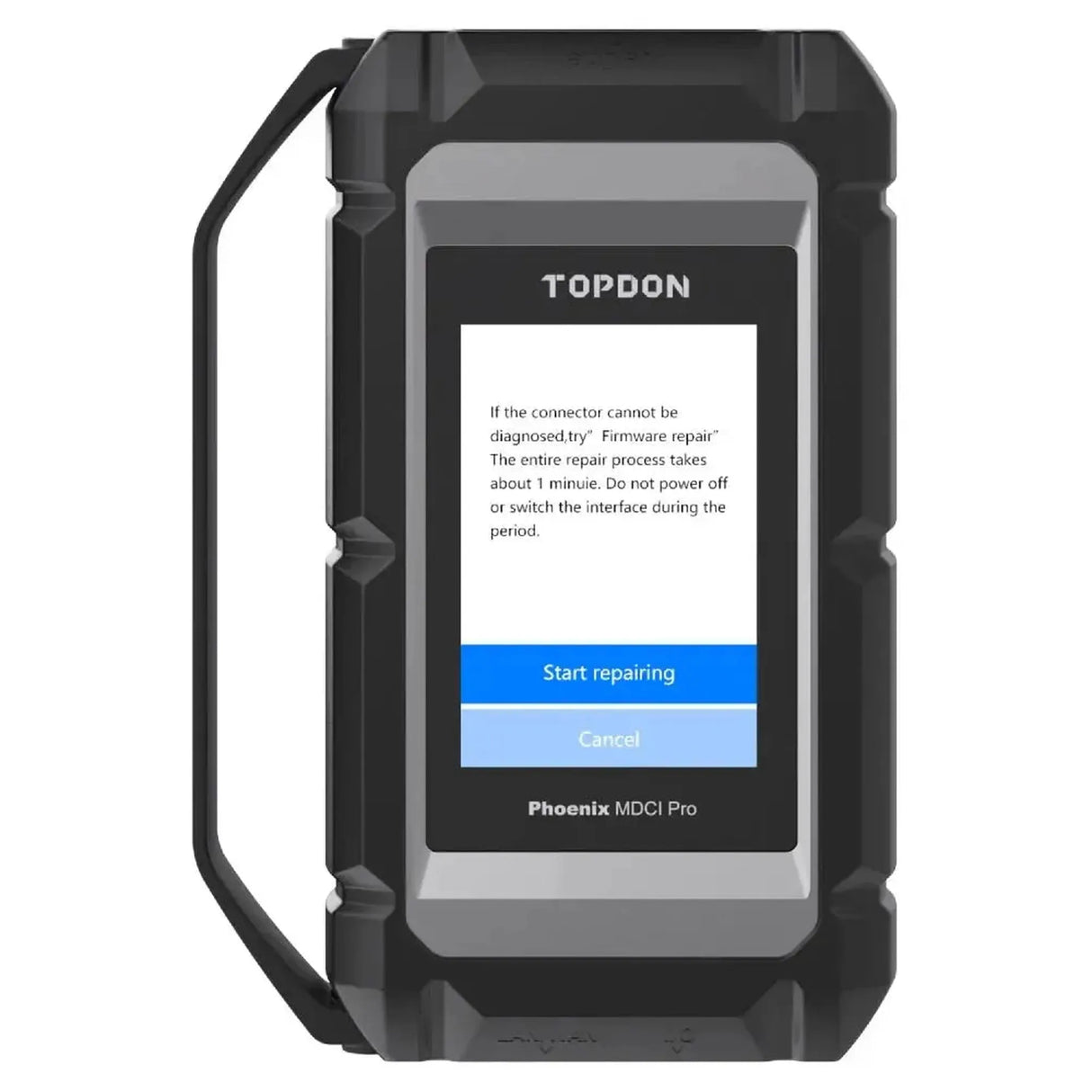

• Maintenance de l'interface de communication : Le MDCI Pro est activé depuis l'appareil et le firmware du module peut être restauré si nécessaire.

Modules d'extension optionnels :

Les fonctionnalités du Topdon Phoenix Smart peuvent être étendues avec diverses modules matériels et licences logicielles optionnels. Ces extensions sont spécifiquement conçues pour ajouter des capacités diagnostiques supplémentaires.

Modules matériels et accessoires :

• Oscilloscope Phoenix Scope : Oscilloscope à quatre canaux pour mesurer les formes d'onde de signal qui ne sont pas visibles dans les données en direct, telles que l'allumage, le signal du vilebrequin et de l'arbre à cames, ainsi que la commande des injecteurs. Consultez l'oscilloscope.
• Testeur de batterie BTMobile ProS : Mesure le courant de démarrage à froid, la résistance interne et l'état de charge de la batterie, et évalue l'alternateur et le courant de démarrage en charge. Consultez le testeur de batterie.
• Programmateur de clés T-Ninja Box : Module de programmation qui active la fonction IMMO PROG optionnelle de l'appareil : lecture et écriture de transpondeurs, lecture de la mémoire EEPROM et MCU, et modification de la mémoire des unités de commande moteur et transmission. Consulter la T-Ninja Box.
• Câblage HD sans connecteur 16 broches :Câbles de connexion spécifiques aux marques pour camions, autobus et tracteurs, qui ne disposent généralement pas du connecteur OBD2 standard 16 broches. Consulter le câblage.
• Système d'étalonnage ADAS :Trépied avec panneaux de référence pour l'étalonnage des capteurs de caméra et radar des systèmes d'aide à la conduite après un remplacement de pare-brise, une collision ou un alignement des roues. L'appareil pilote l'étalonnage ; le système d'étalonnage lui-même est un équipement séparé.
• Caméra thermique TC001 :Rend visibles les différences de température, permettant d'identifier une pince de frein bloquée, un passage de radiateur obstrué, un fil chauffant grillé ou une unité de commande fonctionnant à température excessive.

Modules logiciels et licences :

• Licence logicielle HD :Ajoute le logiciel de diagnostic pour véhicules utilitaires lourds, couvrant les marques et systèmes de camions, autobus et tracteurs. Valable pendant douze mois. Consulter la licence HD.
• Forfait EV :Extension pour les systèmes haute tension des véhicules électriques et hybrides, avec les connecteurs correspondants pour le bloc batterie. Consulter le forfait EV.
• Licence d'autorisation FCA (SGW) :Licence annuelle qui déverrouille la passerelle sécurisée des marques FCA. Consulter la licence FCA.
• Licence d'autorisation VAG SFD :Licence annuelle pour les unités de commande protégées par SFD de Volkswagen, Audi, Skoda et Seat. Consulter la licence VAG SFD.
• Forfait Multi-Access SGW :Regroupe les autorisations pour FCA, Renault, le groupe VAG et Nissan dans une seule licence annuelle. Consulter le forfait.
• Licence de mise à jour :Prolonge la licence logicielle enregistrée sur le numéro de série de l'appareil. Consulter la licence de mise à jour.

Marques de véhicules prises en charge :

Le Topdon Phoenix Smart prend en charge plus de 200 marques automobiles, réparties par région. La couverture peut varier selon le modèle et l'année de fabrication.

• Européen : Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Asiatique : Acura, Ashok Leyland, Daewoo, Daihatsu, Force, FUSO, HINO, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Américain : Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, SGM, Tesla
• Chinois : BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors (GWM), Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

Contenu de l'emballage :

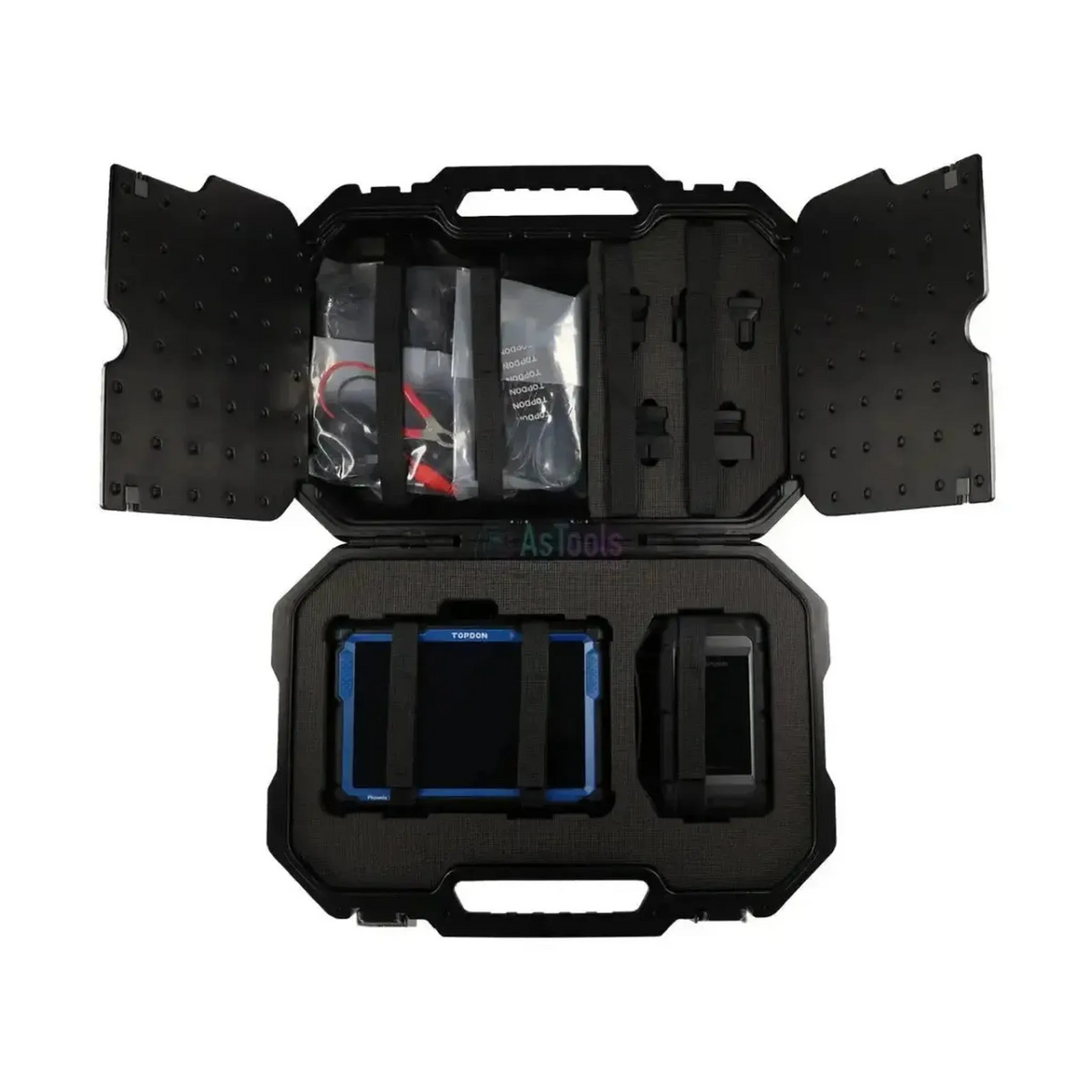

• 1x Tablette Topdon Phoenix Smart
• 1x Module VCI MDCI Pro
• 1x Câble de rallonge OBDII
• 1x Boîtier adaptateur OBDI avec câble de transfert
• 1x Câble de pinces de batterie
• 1x Câble d'allume-cigare
• 1x Câble USB-C vers USB-A
• 1x Câble USB-A vers USB-B
• 10x Adaptateurs de passage non-16 broches
• 4x Fusible 5 x 20 mm
• 2x Fusible 6 x 30 mm
• 1x Adaptateur secteur
• 1x Guide de l'utilisateur
• 1x Enveloppe avec code d'activation

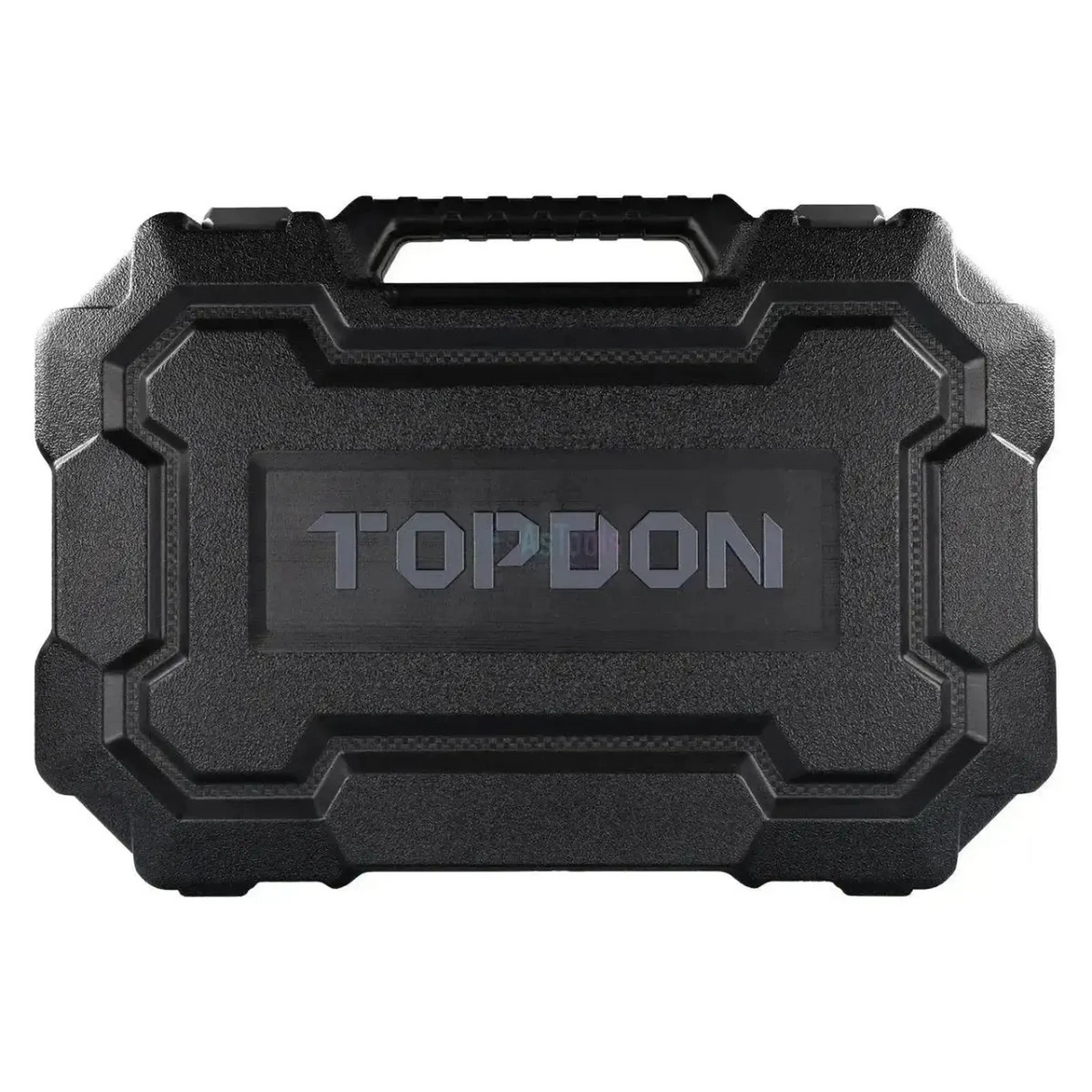

• 1x Mallette de rangement

Informations sur la licence :

Avec le Topdon Phoenix Smart est incluse une licence logicielle. Les conditions suivantes s'appliquent à sa durée et à son renouvellement.

• Incluant 24 mois de mises à jour :À l'achat, une licence de mise à jour de 24 mois est incluse, à compter de l'activation de l'appareil.
• Renouvellement annuel :À l'expiration, la licence peut être renouvelée sur la base du numéro de série de l'appareil. Consulter la licence de mise à jour.

Après l'expiration de la période de licence, l'appareil continue de fonctionner avec la dernière version logicielle installée. Les véhicules ajoutés dans une version logicielle plus récente et les fonctions en ligne, notamment la programmation basée sur le cloud et le déverrouillage de la passerelle Renault, ne seront plus accessibles.
