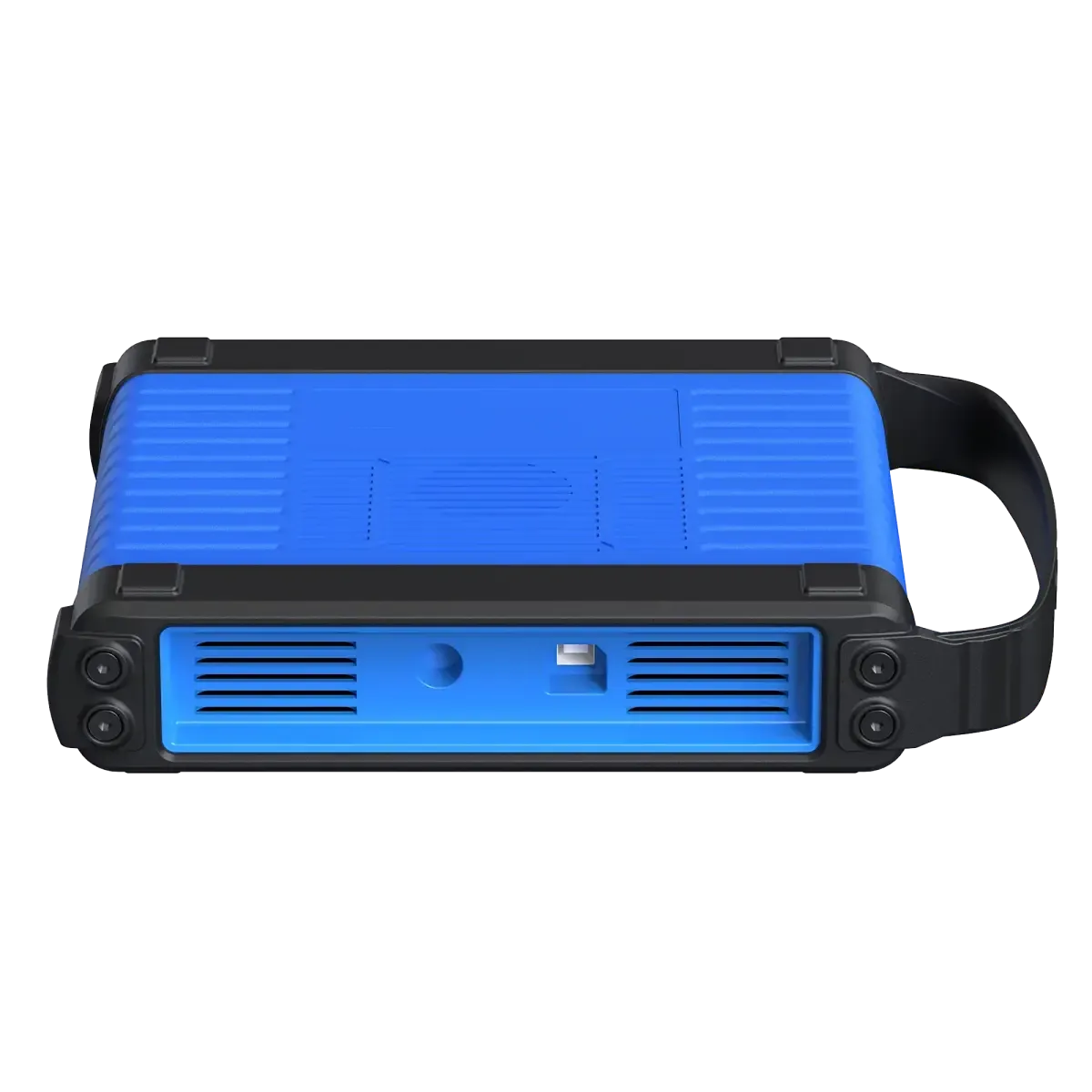

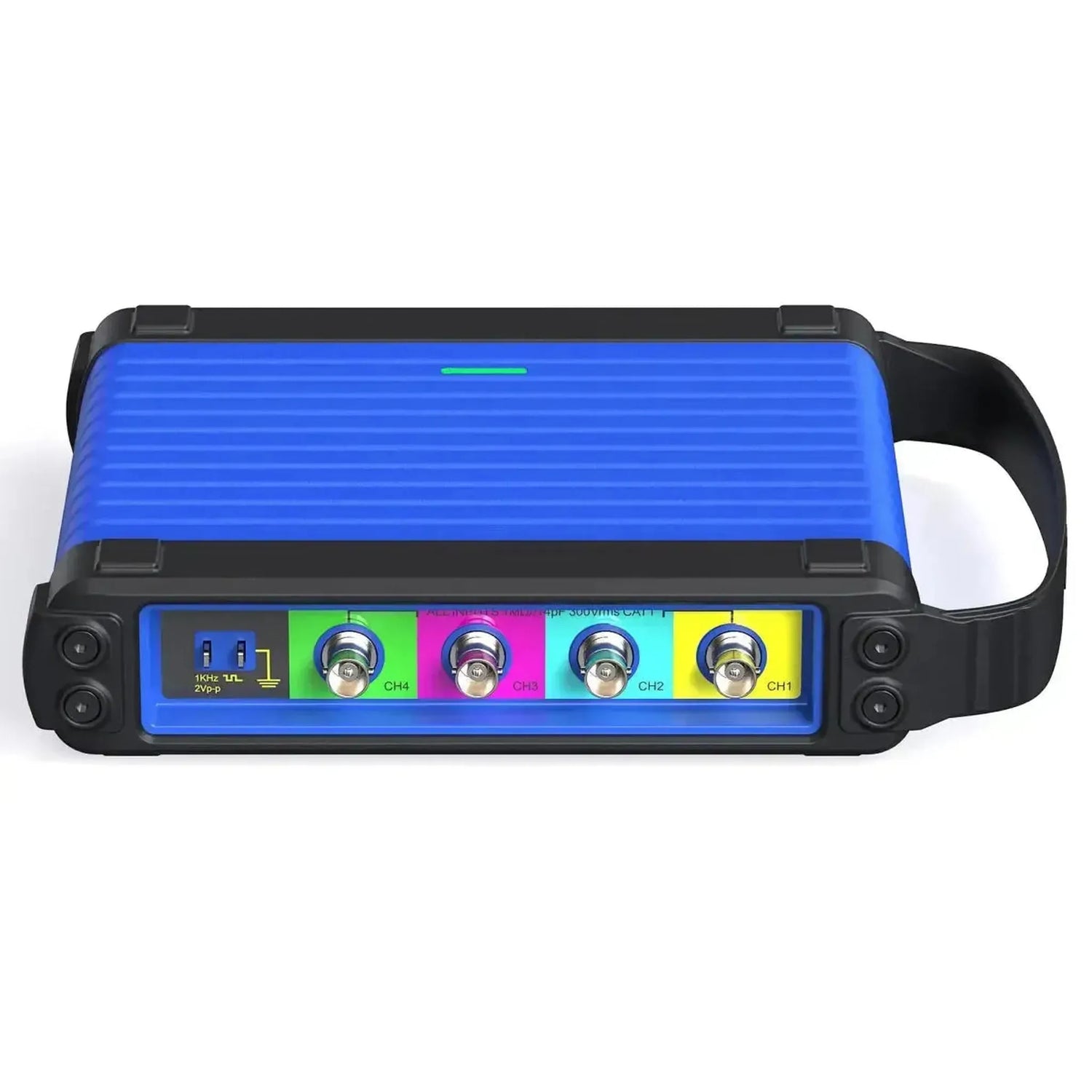

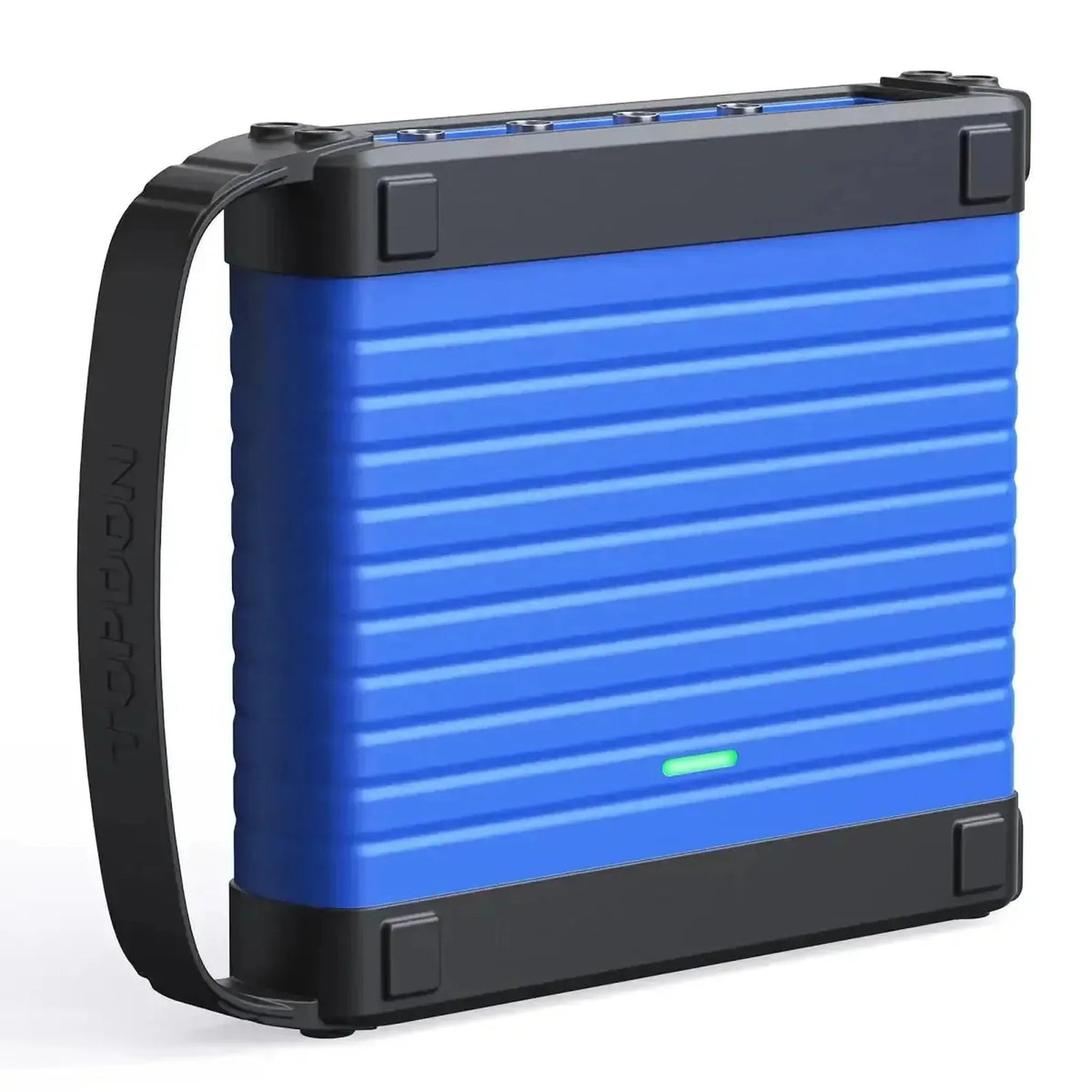

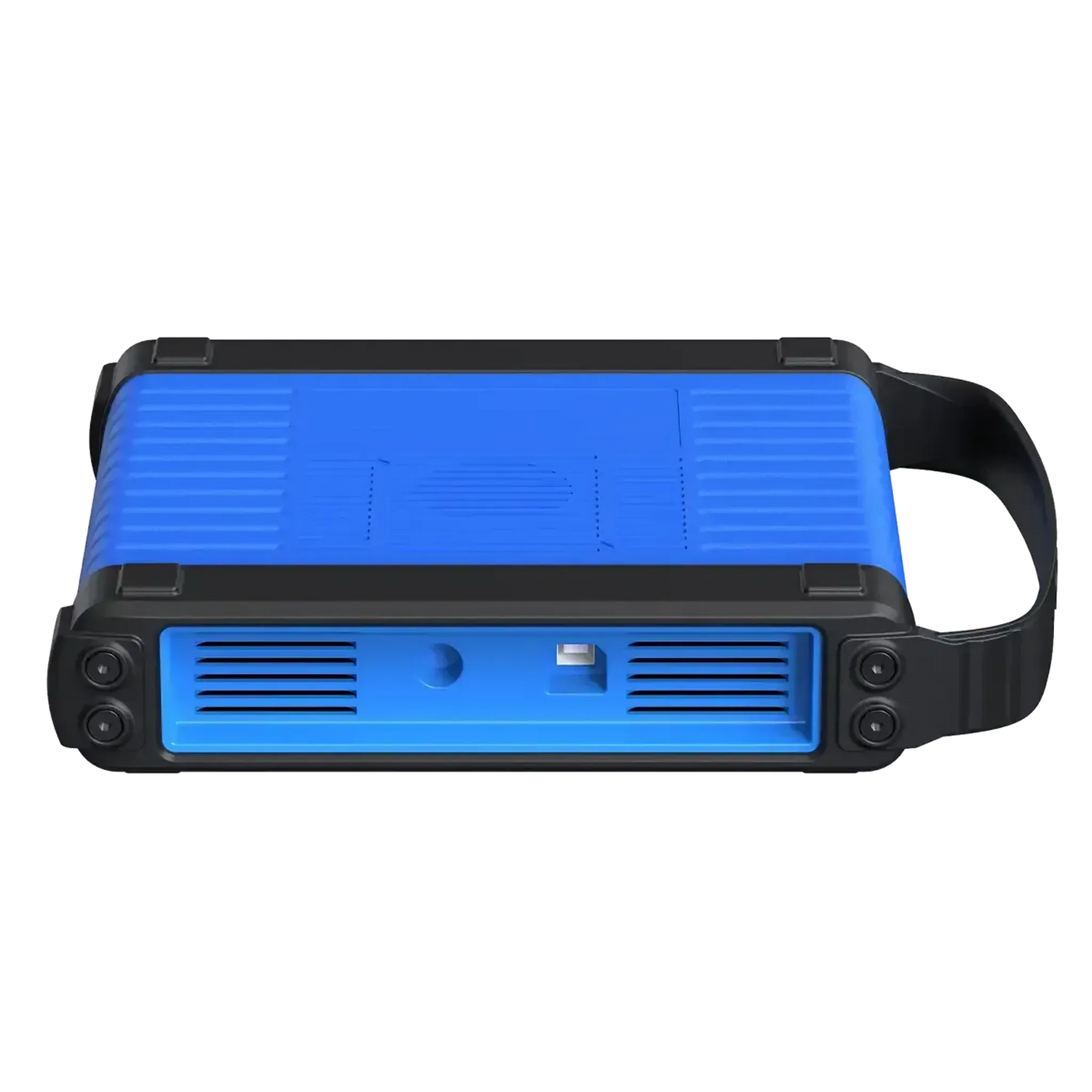

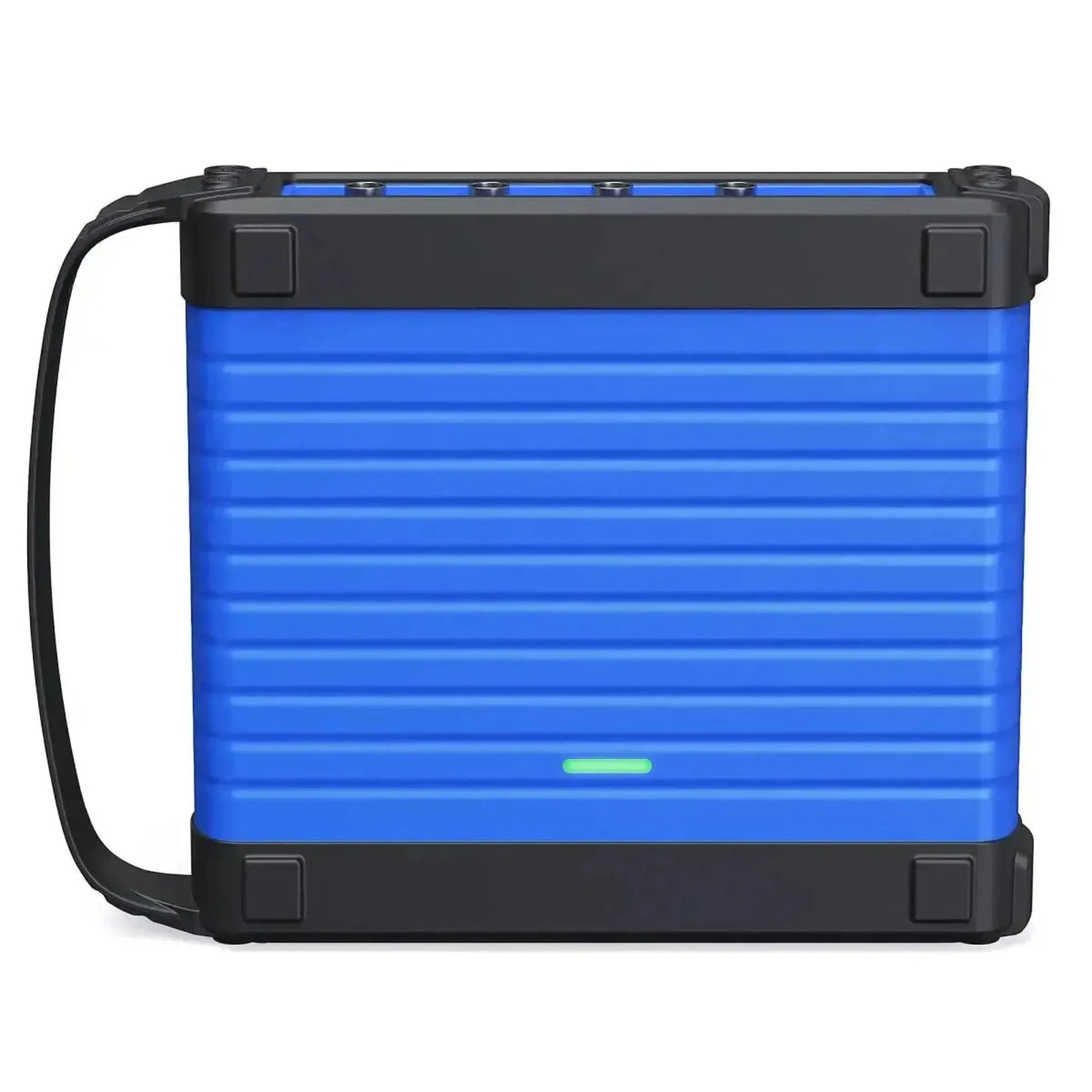

Topdon Phoenix Scope Oscilloscope 4 canaux

Le Topdon Phoenix Scope est un oscilloscope automobile avancé 4 canaux, spécialement conçu pour une utilisation avec la série Phoenix de Topdon. Avec une bande passante de 100 MHz, une fréquence d'échantillonnage maximale de 1 GSa/s (sur un canal) et une mémoire de 50 Mpts, cet instrument offre une analyse précise et détaillée des signaux pour diverses électroniques de véhicules. Le Phoenix Scope prend en charge divers tests, notamment les capteurs, actionneurs, systèmes d'allumage et protocoles de communication tels que CAN et LIN.

Fonctions :

• Compatibilité : Fonctionne exclusivement avec les appareils Topdon Phoenix tels que Max, Smart, Elite, Lite 2/3 et Plus.
• Mesures automatiques : Prend en charge 23 types de mesures automatiques affichées clairement sur un seul écran.
• Mémoire et zoom : Profondeur de 50 Mpts avec fonction zoom pour une visualisation globale et détaillée.
• Stockage rapide : Enregistre les formes d'onde en un seul clic, réduisant le temps de stockage de plus de 70%.
• Contrôle du curseur : Les curseurs horizontaux et verticaux peuvent être ouverts et déplacés séparément pour une analyse efficace.
• Clavier virtuel : Prend en charge la saisie via un clavier virtuel, augmentant l'efficacité de plus de 90 %.
• Paramètres système : Les paramètres peuvent être enregistrés en tant que fichiers de configuration pour une utilisation répétée.
• Enregistrement et affichage des formes d'onde : Les signaux enregistrés peuvent être sauvegardés et affichés ultérieurement comme référence.
• Opérations mathématiques : Prend en charge l'addition, la soustraction, la multiplication, la division et la transformée de Fourier rapide (FFT) des formes d'onde à deux canaux.
• Tests Voiture : Convient pour les tests de circuits, capteurs, actionneurs, allumage et communication avec des paramètres et méthodes de connexion préconfigurés.

Fonctions spéciales :

• Fonction de déclenchement puissante: Prend en charge les déclencheurs de bord, largeur d'impulsion et autres avec des réglages simples et intuitifs.
• Décodage de protocole: Prend en charge le décodage des protocoles de communication tels que CAN et LIN.
• Paramètres système personnalisables: Les utilisateurs peuvent enregistrer et charger des préférences pour une utilisation cohérente.
• Enregistrement et affichage des formes d'onde: Les signaux enregistrés peuvent être sauvegardés et affichés ultérieurement comme référence.
• Opérations mathématiques: Prend en charge l'addition, la soustraction, la multiplication, la division et la transformée de Fourier rapide (FFT) des formes d'onde à deux canaux.
• Tests Voiture: Convient pour les tests de circuits, capteurs, actionneurs, allumage et communication avec des paramètres et méthodes de connexion préconfigurés.

Contenu de l’emballage:

• Topdon Phoenix Scope Oscilloscoop
• USB-A - USB-B Câble adaptateur
• Câbles de mesure (2 pièces)
• Pinces crocodile rouges (4 pièces)
• Pinces crocodile noires (4 pièces)
• Set de sondes d'acupuncture (5 pièces)
• Dessin de construction de la sonde série P130A (2 pièces)
• Manuel
