Topdon Phoenix Elite | Appareil de diagnostic | Voiture

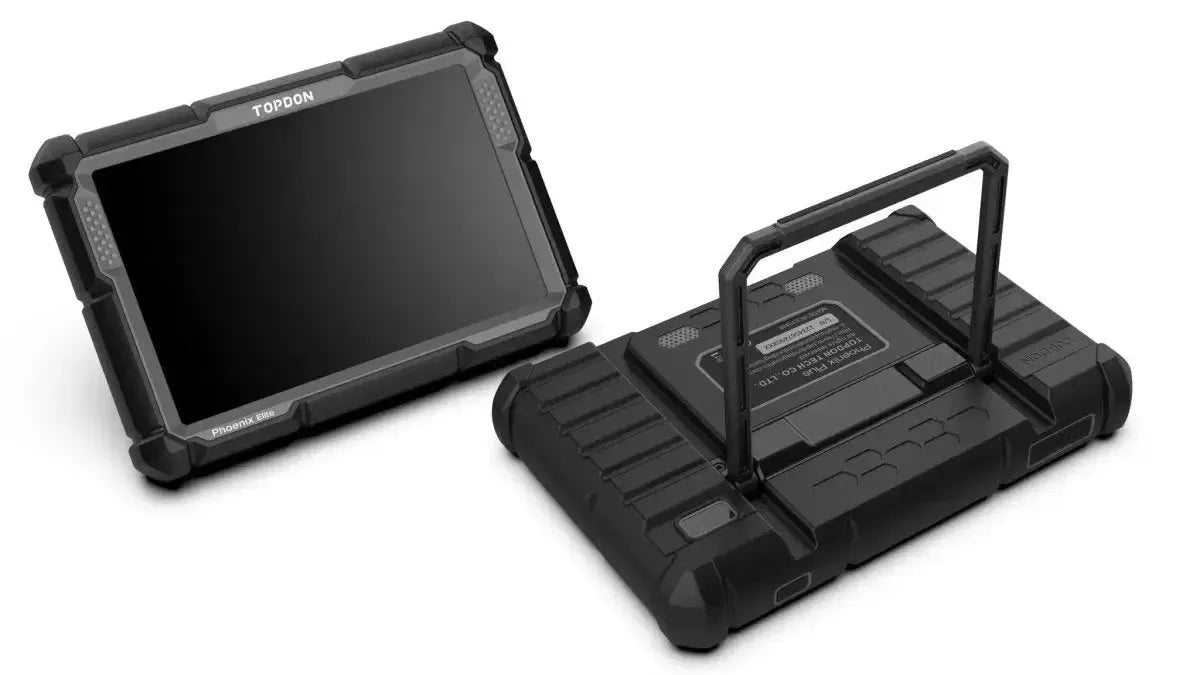

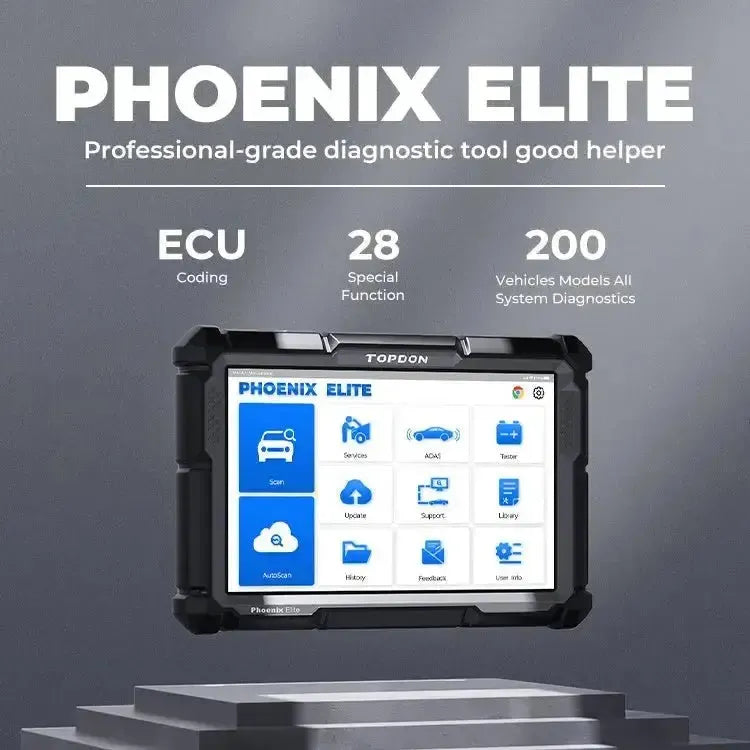

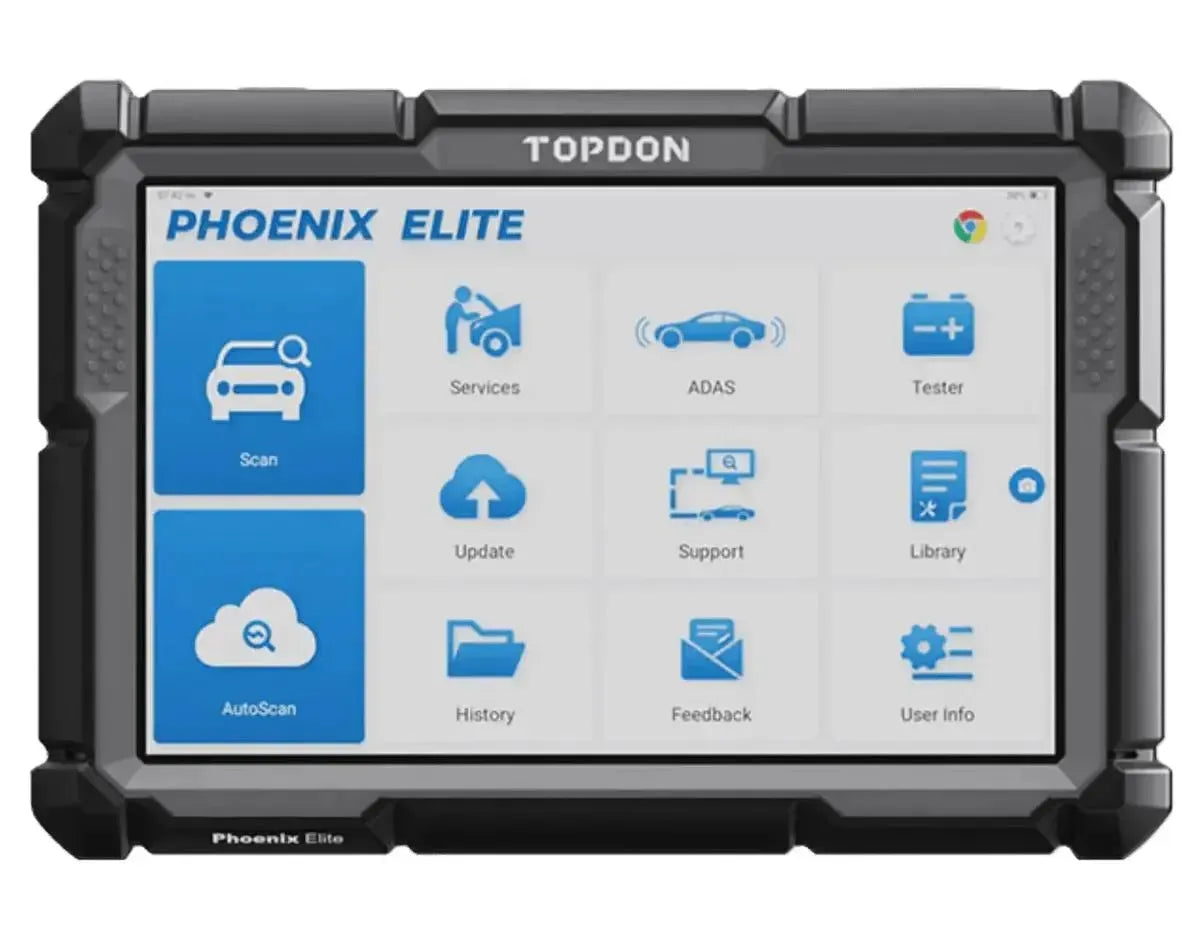

Le Topdon Phoenix Elite est un appareil de diagnostic professionnel, présenté sous forme de tablette de 10,1 pouces avec une interface de communication sans fil (VCI). Ce système prend en charge plus de 200 marques de voitures et est équipé de fonctions telles que la cartographie topologique, le codage en ligne et le diagnostic complet du système. L'appareil fonctionne sous Android 10, avec un processeur 4 cœurs à 2,0 GHz et 64 Go de mémoire de stockage. L'achat inclut une licence pour 2 ans de mises à jour logicielles.

Cet appareil de diagnostic prend en charge le protocole CAN FD pour la communication avec les voitures modernes. La fonctionnalité peut être étendue avec des modules pour la calibrage ADAS, les tests de batterie, l'oscilloscope, la programmation de clés et l'imagerie thermique. De plus, le Phoenix Elite offre un accès aux passerelles sécurisées, telles que la FCA Secure Gateway et la Renault Secure Gateway. Pour les véhicules VAG, des fonctions guidées sont disponibles pour accompagner l'utilisateur étape par étape dans les procédures.

---

Fonctions de diagnostic :

Le Topdon Phoenix Elite offre des possibilités de diagnostic étendues pour tous les systèmes présents dans la voiture. Les fonctions comprennent la lecture des codes d'erreur, l'affichage des données en direct et la commande des actionneurs.

• Lecture et effacement des codes d'erreur : Lit et efface les codes d'erreur (DTC) de toutes les unités de commande disponibles, telles que le moteur, la transmission, l'ABS et les airbags.
• Fonctions de données en direct : Affiche les flux de données en temps réel des capteurs et composants. Les données peuvent être affichées dans différents formats, y compris texte, graphiques et compteurs analogiques.
• Commande des actionneurs (contrôle bidirectionnel) : Teste le fonctionnement des composants en les commandant directement depuis l'appareil de diagnostic, par exemple l'activation et la désactivation des ventilateurs, injecteurs ou soupapes.

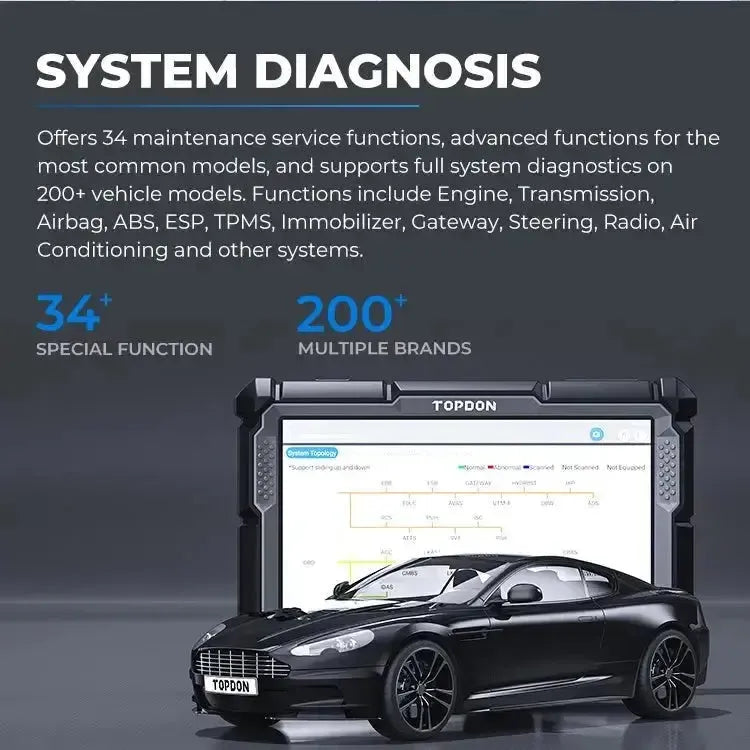

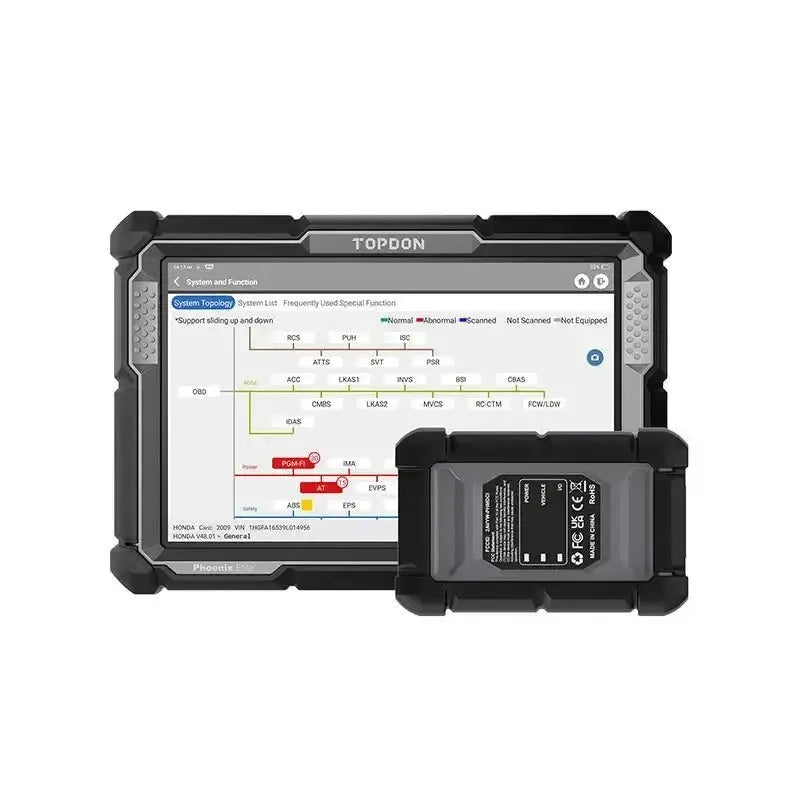

• Cartographie topologique : Visualise la structure de communication entre les différentes unités de commande dans la voiture. Cela donne un aperçu de l'état du système et des relations mutuelles, les modules avec des codes d'erreur étant marqués.
• OBFCM (Surveillance de la consommation de carburant embarquée) : Permet de lire la consommation de carburant du véhicule et de transmettre les données au RDW pour le contrôle technique.

---

Fonctions de service et d'entretien :

Cet appareil de diagnostic prend en charge plus de 35 Fonctions de service et d'entretien. Les fonctions disponibles peuvent varier selon la marque, le modèle et l'année de construction du Voiture.

Moteur et transmission :

• Réinitialisation du service huile : Réinitialise l'intervalle d'entretien et le témoin de service après une vidange d'huile.
• Apprentissage du papillon électronique : Initialise les actionneurs du papillon aux valeurs standard après remplacement ou nettoyage.
• Codage des injecteurs : Programme les nouveaux codes d'injecteurs dans l'ECU pour une injection précise du carburant et un équilibre des cylindres.
• Enregistrement de la Batterie : Enregistre une nouvelle Batterie dans le système de gestion du véhicule pour gérer correctement les cycles de charge.
• Apprentissage de la boîte de vitesses : Effectue un processus d'apprentissage adaptatif pour la transmission automatique afin d'améliorer la qualité des passages de vitesses.
• Apprentissage adaptatif du capteur de vilebrequin : Apprend les tolérances du capteur de position du vilebrequin pour détecter correctement les ratés.
• Réglage de l'embrayage : Calibre l'actionneur d'embrayage dans les véhicules avec une transmission semi-automatique ou automatique à double embrayage.
• Surveillance de l'équilibre de puissance moteur : Contrôle et compare la contribution de chaque cylindre à la puissance totale du moteur pour identifier les irrégularités.
• Réinitialisation du rapport air/carburant : Corrige le rapport air-carburant pour des performances optimales du moteur et une efficacité énergétique.
• Réinitialisation du système start/stop : Configure la fonction automatique start/stop après remplacement des composants.
• Purgez le liquide de refroidissement : Active la pompe à eau électronique pour éliminer l'air du système de refroidissement.
• Initialisation du turbocompresseur : Calibre l'actionneur du turbo après remplacement.

Systèmes d'échappement :

• Régénération du filtre à particules diesel (DPF) : Démarrez le processus de régénération pour éliminer la suie du DPF et éviter les obstructions.
• Réinitialisation du système AdBlue : Réinitialisez le système AdBlue après le remplissage du liquide ou après des réparations.
• Réglage de la recirculation des gaz d'échappement (EGR) : Réinitialise ou calibre la vanne EGR après remplacement ou nettoyage.
• Réinitialiser le capteur NOx : Réinitialise les valeurs stockées du catalyseur NOx après remplacement ou réparation.

Freins et châssis :

• Réinitialiser les plaquettes de frein : Désactive et réactive le système de frein de stationnement électronique (EPB) pour un remplacement sûr des plaquettes ou disques de frein.
• Purgez le système ABS : Purge le système de freinage ABS pour éliminer les bulles d'air et restaurer les performances de freinage.
• Initialiser le capteur d'angle de braquage (SAS) : Calibre le capteur d'angle de braquage après alignement ou remplacement des composants de la direction.
• Réinitialiser le système de contrôle de la pression des pneus (TPMS) : Reprogramme les capteurs et réinitialise le TPMS après le changement des pneus.
• Calibrer la suspension pneumatique : Calibre les capteurs de hauteur de la suspension pneumatique après réparation ou remplacement.
• Adapter les spécifications des pneus : Ajuste la taille des pneus dans l'ordinateur de bord pour une mesure correcte de la vitesse et du kilométrage.

Carrosserie et électronique :

• Initialiser le toit ouvrant : Réinitialise la position et les butées finales du toit ouvrant électrique après remplacement ou coupure de courant.
• Initialiser les vitres électriques : Calibre les positions finales des vitres électriques.
• Initialiser les phares adaptatifs : Calibre le système de phares adaptatifs pour un réglage correct du faisceau lumineux.
• Initialiser le capteur de pluie et de lumière : Calibre le capteur combiné pour les essuie-glaces automatiques et les phares.
• Initialiser la climatisation : Réinitialise les réglages et les actionneurs du système de climatisation aux paramètres d'usine.
• Calibrer le module passerelle : Calibre le module passerelle central après remplacement pour garantir la communication entre les unités de commande.
• Initialiser le module d'espace pour les pieds (FRM) : Réinitialise ou code le module d'espace pour les pieds, qui contrôle l'éclairage et les fenêtres.
• Changer la langue : Change la langue du tableau de bord ou du système d'infodivertissement.
• Désactiver le mode transport : Désactive le mode transport, qui limite certaines fonctions pendant le transport de la Voiture.

Systèmes de sécurité et assistance :

• Réinitialiser le module airbag : Réinitialise les données de collision dans le module airbag après un accident (si pris en charge par le fabricant).
• Réinitialiser l'antidémarrage : Reprogramme les clés ou réinitialise le système antidémarrage lors du remplacement des clés.
• Calibrer le capteur d'occupation de siège : Calibre le capteur détectant si un siège est occupé, pour le bon fonctionnement du système d'airbags.
• Calibrer le système de régulateur de vitesse intelligent : Calibre les capteurs du régulateur de vitesse adaptatif après remplacement ou réparation.

Autres fonctions :

• Tester la batterie haute tension : Effectue un diagnostic du système de batterie haute tension des véhicules hybrides et électriques.
• Contrôler le kilométrage : Lit le kilométrage à partir de différents modules à des fins de vérification.
• Calibrer l'angle moteur : Calibre les capteurs mesurant la position des pièces mobiles.

---

Fonctions et capacités spéciales :

Le Topdon Phoenix Elite dispose de fonctions avancées pour le codage, la programmation et la génération de rapports, ainsi que du support des protocoles modernes des véhicules.

Codages et programmation :

• Fonctions guidées : Fournit des instructions étape par étape pour des procédures complexes, spécifiquement pour les véhicules du groupe VAG (Volkswagen, Audi, Seat, Skoda).
• Programmation basée sur le cloud : Permet de programmer les unités de commande en utilisant les données en ligne du fabricant.
• Codage en ligne : Permet aux utilisateurs de restaurer les données de codage d'une unité de commande aux paramètres d'usine en se connectant aux serveurs du fabricant.

Fonctions cloud et de rapport :

• Rapports pré-scan et post-scan : Génère des rapports de diagnostic avant et après la réparation pour documenter les travaux effectués et vérifier les résultats.

Autres fonctionnalités spéciales :

• AutoVIN : Identifie automatiquement la voiture sur la base du numéro de châssis (VIN) pour accélérer le processus de diagnostic.
• Accès FCA Secure Gateway : Offre un accès autorisé aux systèmes sécurisés des véhicules Fiat, Chrysler, Alfa Romeo, Dodge et Jeep. Une licence distincte via AutoAuth est requise.
• Prise en charge du protocole CAN FD : Compatible avec le protocole de communication CAN FD, utilisé dans les modèles de véhicules plus récents pour un transfert de données plus rapide et plus efficace.
• Accès Renault Secure Gateway : Offre la possibilité de déverrouiller les systèmes sécurisés des véhicules Renault et Dacia pour le diagnostic et l'entretien.

---

Modules d'extension optionnels :

La fonctionnalité du Topdon Phoenix Elite peut être étendue avec divers modules optionnels. Ces extensions sont spécifiquement conçues pour la compatibilité avec cet appareil de diagnostic et sont fournies séparément.

Modules matériels et accessoires :

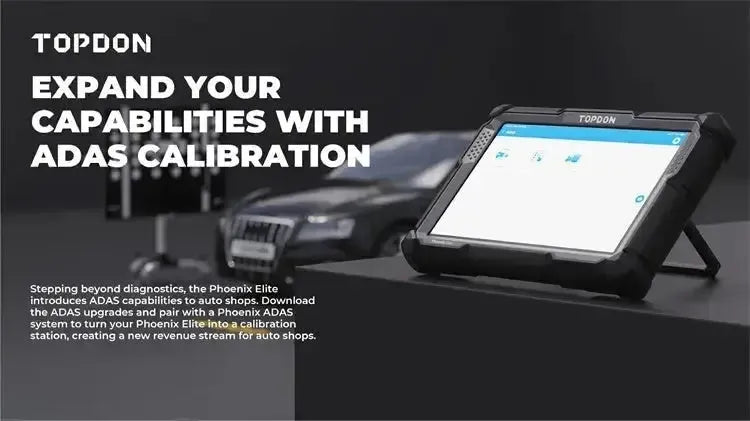

• Outil de calibration ADAS : Permet la calibration des systèmes d'aide à la conduite (Advanced Driver-Assistance Systems) d'un véhicule.

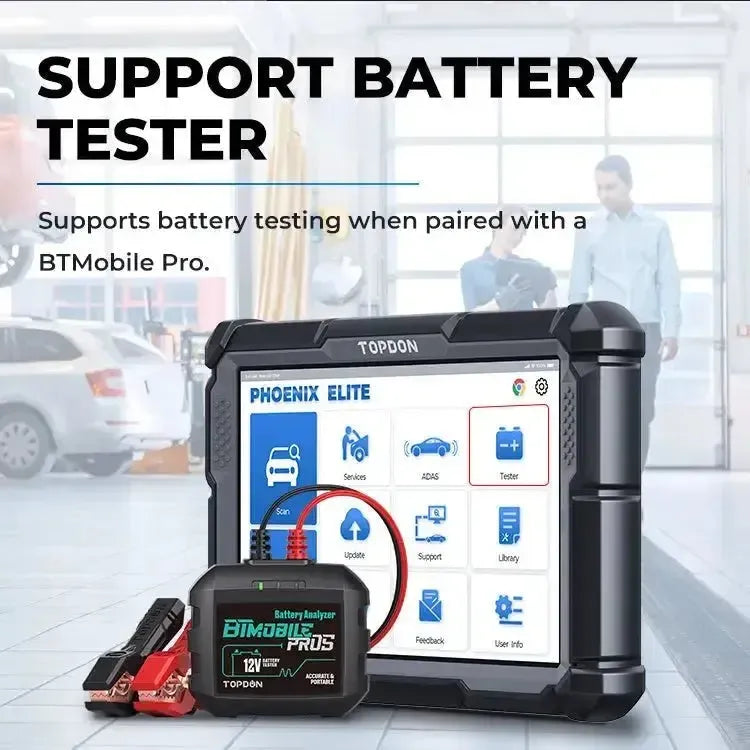

• Testeur de Batterie (BT Mobile ProS) : Accessoire pour tester l'état de la batterie, du système de démarrage et de charge.
• Oscilloscope : Module pour mesurer et afficher graphiquement les signaux électroniques dans les systèmes de véhicule.
• Boîte T-Ninja : Module de programmation pour travailler avec les clés de voiture et les systèmes d'antidémarrage.
• Caméra thermique (TC001) : Caméra thermique pour diagnostiquer les problèmes en visualisant les variations de température.

Modules logiciels et licences :

• Licence FCA SGW : Licence logicielle qui, combinée à un abonnement AutoAuth, donne accès à la Secure Gateway des véhicules FCA.
• Licence Renault SGW : Licence logicielle donnant accès à la Secure Gateway des véhicules Renault et Dacia.

---

Marques de véhicules prises en charge :

Cet appareil de diagnostic offre un support pour une large gamme de marques de véhicules, classées par région géographique. La couverture comprend les marques européennes, asiatiques, américaines et chinoises.

• Européen : Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volkswagen CV, Volvo, ZAZ
• Asiatique : Acura, Daihatsu, Force, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Américain : Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, Tesla
• Chinois : BAIC, Brilliance, BYD, Changan, Changhe, Chery, Dongfeng, ECUAID, Exeed, FAW, Foton, Geely, Gonow, GWM, Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Luxgen, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Voiture

---

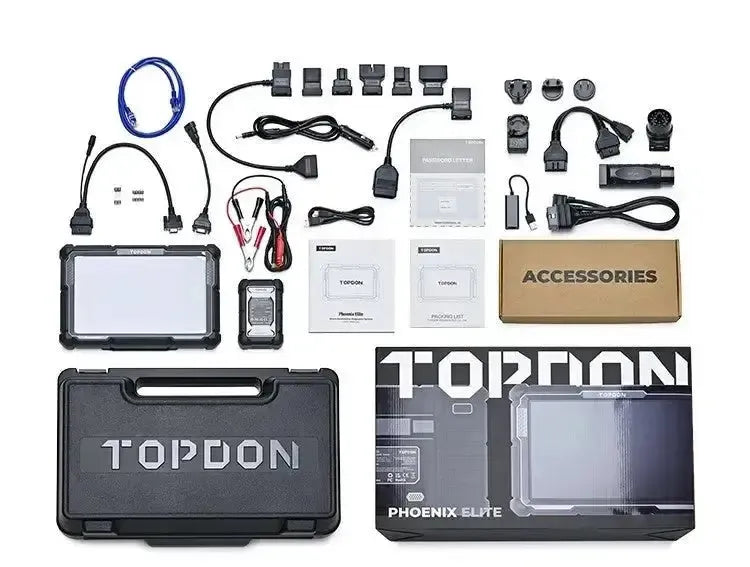

Contenu de l’emballage:

• 1x Topdon Phoenix Elite Appareil de diagnostic
• 1x Phoenix MDCI (VCI Dongle)
• 1x Câble de pinces de Batterie
• 1x Boîte adaptateur OBD-I Ligne de transfert
• 1x Câble de rallonge OBD-II
• 1x Câble allume-cigare
• 1x Câble Type-C vers USB
• 1x Ensemble d'adaptateurs non-16 broches
• 1x Adaptateur secteur
• 1x Manuel d'utilisation
• 1x Enveloppe de mot de passe
• 1x Contenu de l’emballage

---

Informations sur la licence :

• Inclus 2 ans de mises à jour : Une licence de mise à jour de 24 mois est incluse à l'achat.

Après l'expiration de la période de licence, l'appareil conserve sa fonctionnalité basée sur la dernière version logicielle installée. L'accès aux nouvelles mises à jour logicielles et aux fonctions en ligne, telles que le codage en ligne, nécessite l'achat d'une nouvelle licence de mise à jour.

---

Spécifications techniques :

Spécification	Description
Marque du produit	Topdon
Modèle de produit	Phoenix Elite
Système d'exploitation	Android 10
Taille de l'écran	10,1 pouces
Résolution d'écran	1280 x 800
Processeur	Processeur 4 cœurs, 2.0 GHz
Mémoire RAM	4 GB
Mémoire de stockage	64 GB
Connectivité	Wi-Fi, Bluetooth, USB Type-C
Batterie	12600 mAh / 3.8V
Tension de fonctionnement	9-18V
Température de fonctionnement	0°C à 50°C
Température de stockage	-20°C à 60°C
