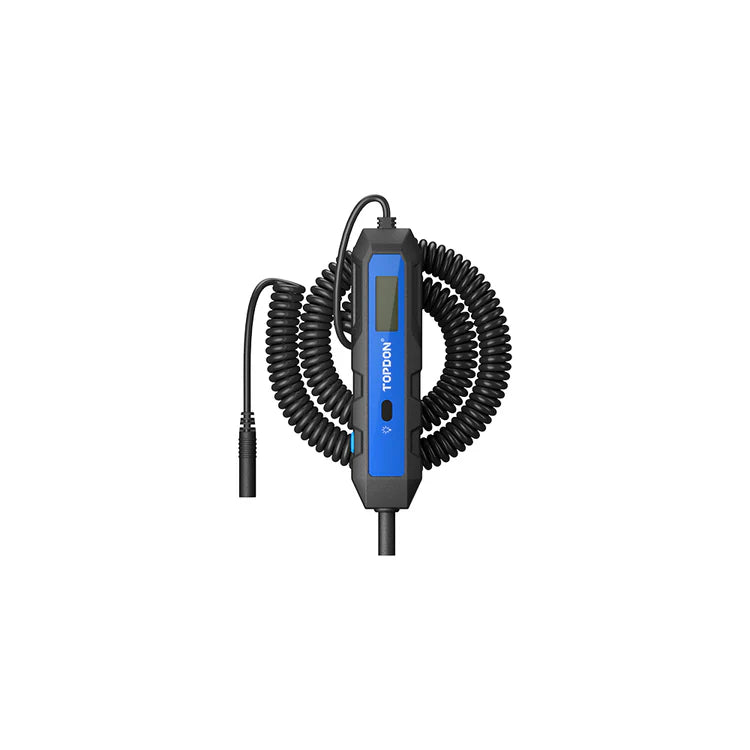

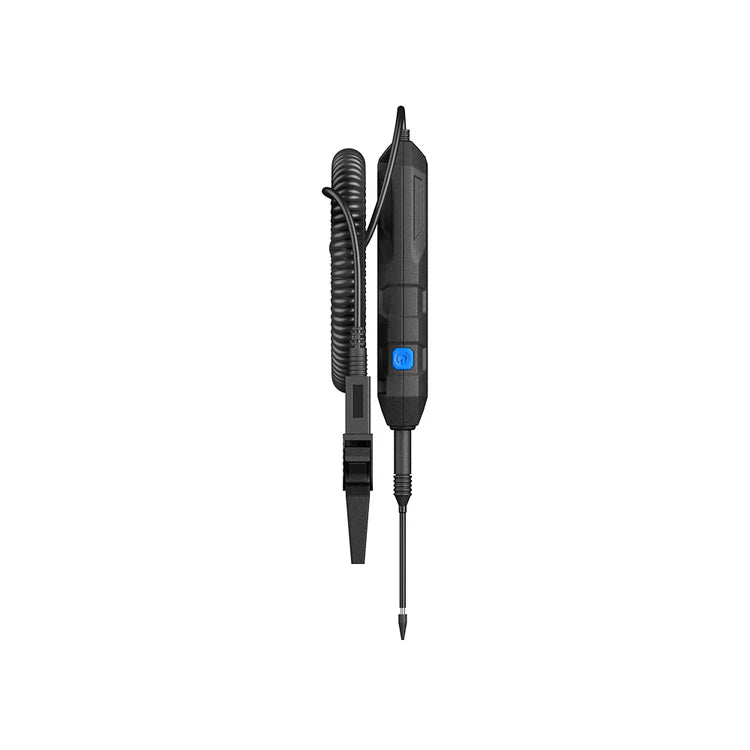

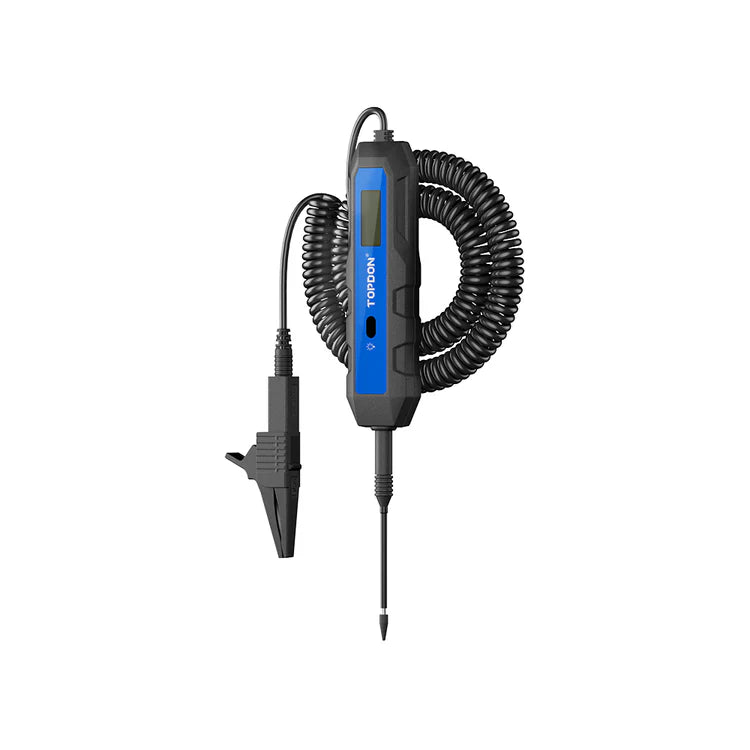

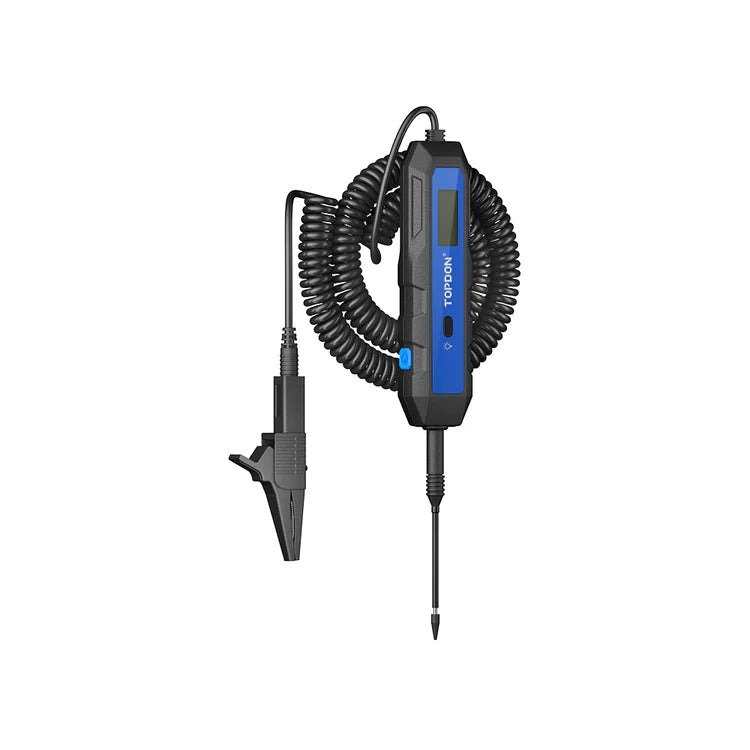

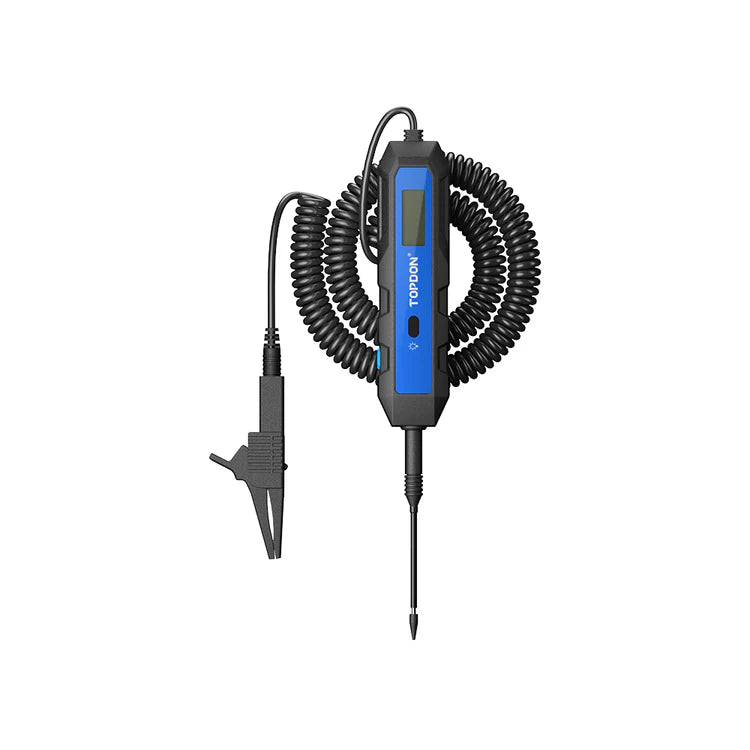

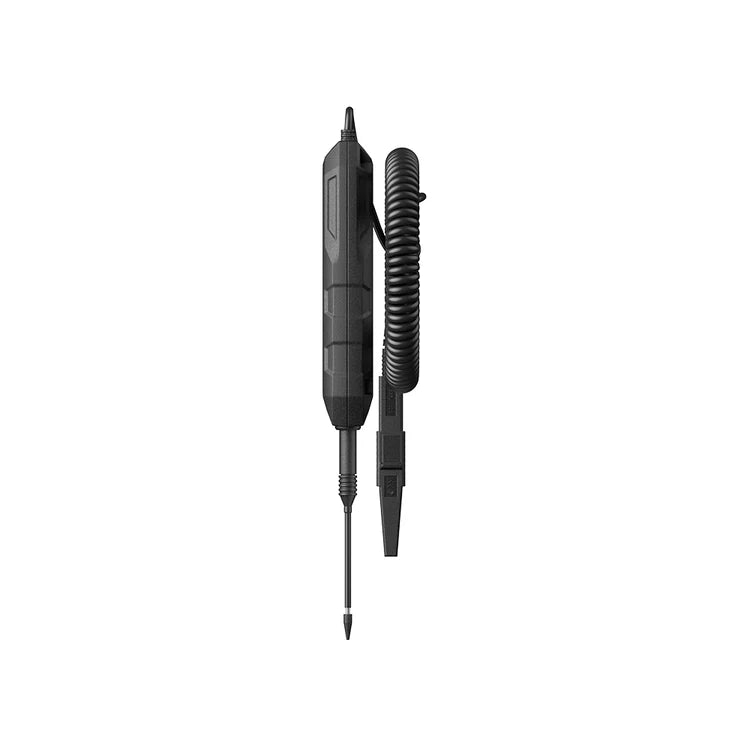

La Topdon CT100 est un testeur numérique avec test de charge pour les systèmes 12 V, 24 V et 36 V. Il ne nécessite aucune batterie : il tire son alimentation du circuit que vous testez. L'écran affiche une tension continue de 3,3 à 65 V avec une résolution de 0,1 V, et le rétroéclairage devient rouge pour le positif et vert pour la masse.
Avec le test de charge jusqu'à 1,2 A, vous sollicitez un circuit comme le ferait une lampe. Vous détectez ainsi une mauvaise connexion ou une résistance de transition qui ne ressort pas lors d'une mesure de tension classique. Le testeur signale une surtension, une surchauffe et une panne de lampe. Grâce au câble spiralé de 3,8 m et aux connecteurs 4 mm, vous travaillez autour du compartiment moteur et de l'habitacle.
AVANTAGES
POINTS D'ATTENTION
Applications et fonctionnalités
La CT100 est destinée aux mécaniciens et aux bricoleurs qui souhaitent voir rapidement s'il y a une tension, quelle polarité a un fil et si un circuit reste stable sous charge.
Mesure
- Tension : tension continue de 3,3 à 65 V, ±0,1 V jusqu'à 60 V.
- Polarité : rétroéclairage rouge ou vert et ± sur l'écran.
- Fusibles : vérifier rapidement la présence de tension des deux côtés.
Test de charge
- Charge du circuit : jusqu'à 1,2 A, à 5 à 30 V.
- Mauvaises connexions : une chute de tension sous charge indique une mauvaise connexion.
- Utilisation : maintenir le bouton enfoncé pendant 5 secondes.
Mode d'emploi
- Raccordement à la masse : placez la pince crocodile sur un point de masse propre.
- Mesure : touchez le point de mesure avec la sonde.
- Lecture : lisez la tension et la polarité sur l'écran.
- Charge : maintenez le bouton enfoncé pendant 5 secondes pour le test de charge.
- Comparaison : si la tension chute fortement, il y a une mauvaise connexion dans le circuit.
Fonctions spéciales et possibilités
Ce qui rend la CT100 pratique :
- Alertes : H en cas de surtension, Hot en cas de surchauffe, ER1 en cas de panne de lampe.

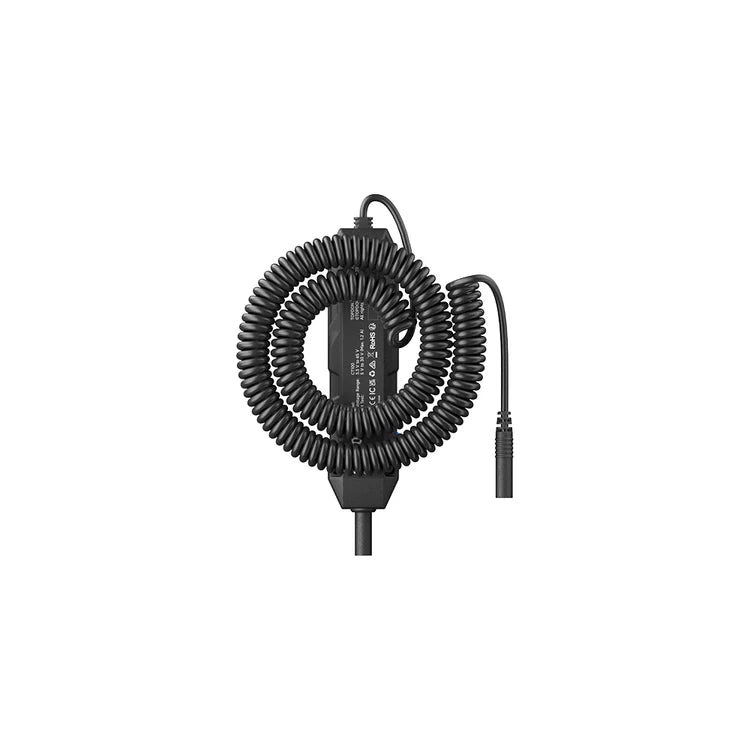

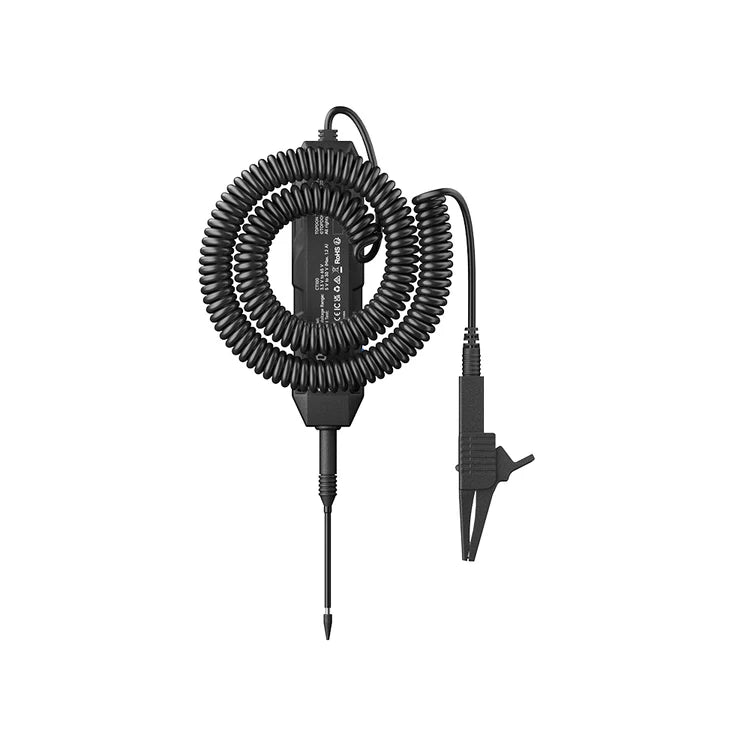

- Câble spiralé : résistant à l'huile, 3,8 m.
- Connecteurs 4 mm : sonde et pince sont interchangeables.
- Étui de rangement : fourni.
Contenu de l'emballage
- 1x Topdon CT100
- 1x Sonde de 2 mm
- 1x Pince crocodile
- 1x Adaptateur
- 1x Étui de rangement
- 1x Guide de démarrage rapide
Caractéristiques techniques
Général
- La marque qui fabrique le testeur.Marque
- Topdon
- Le type d'appareil. Un testeur de circuit contrôle le courant et la masse, un chercheur de câbles localise les fils et courts-circuits.Type de testeur
- Testeur de circuit avec charge
- La tension de bord sur laquelle vous pouvez brancher le testeur. Pour tester aussi des camions, il vous faut 24 V ou plus.Compatible avec la tension système
- 12 à 36 V
- D'où le testeur tire son courant. Via la batterie du véhicule ou le circuit, vous n'avez pas besoin de remplacer des piles.Alimentation
- Via le circuit testé
Mesure
- Entre quelles tensions le testeur mesure avec précision. Une plage plus large est utile pour les véhicules lourds.Plage de mesure tension continue
- 3,3 à 65 V
- Le plus petit écart de tension que le testeur affiche. Plus il est petit, plus la mesure est précise.Résolution de mesure de tension
- 3,3 à 65 V CC, résolution 0,1 V
Fonctions de test
- Le testeur peut alimenter des composants comme un moteur ou une lampe, afin de vérifier leur fonctionnement.Activation de composants
- Non
- Le testeur aide à localiser un court-circuit ou un fil défectueux. Cela évite de longues recherches.Recherche de court-circuit et de rupture
- Oui
- Indique s'il y a du plus ou du moins sur une connexion.Contrôle de polarité
- Oui
Écran et commandes
- Le testeur émet un bip ou une tonalité, pour ne pas devoir regarder constamment l'écran.Signal sonore
- Non
Protection
- Contre quelles erreurs le testeur se protège ainsi que le véhicule. Cela évite des dommages en cas de mauvais branchement.Protections
- Surtension
- Surchauffe
Dimensions et poids
- La longueur du câble de test. Avec un long câble, vous atteignez aussi l'arrière du véhicule.Longueur de câble
- Câble spiralé de 3,8 m, connecteurs 4 mm
- À quelles températures vous pouvez utiliser le testeur, par exemple dans un atelier froid.Température de fonctionnement
- -10 à 50 °C
- À quelles températures vous pouvez conserver le testeur en toute sécurité.Température de stockage
- -20 à 70 °C
Autres caractéristiques
- Type
- Lampe de test numérique avec test de charge
- Compatible avec
- Systèmes 12 V, 24 V et 36 V
- Alimentation
- Alimentation par le circuit testé, sans batterie
- Précision
- ±0,1 V (3,3–60 V), ±0,2 V (60–65 V)
- Test de charge
- 5 à 30 V CC, max. 1,2 A
- Écran
- Écran LCD à rétroéclairage rouge/vert
- Protection
- Surtension, surchauffe, défaut de lampe
