OBDSTAR  |  SKU : M023

OBDSTAR (M023) | Câble adaptateur Suzuki 6 broches OBD – Commutateur Mode/Concessionnaire | Moto

€25,95 TTC
€21,45 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

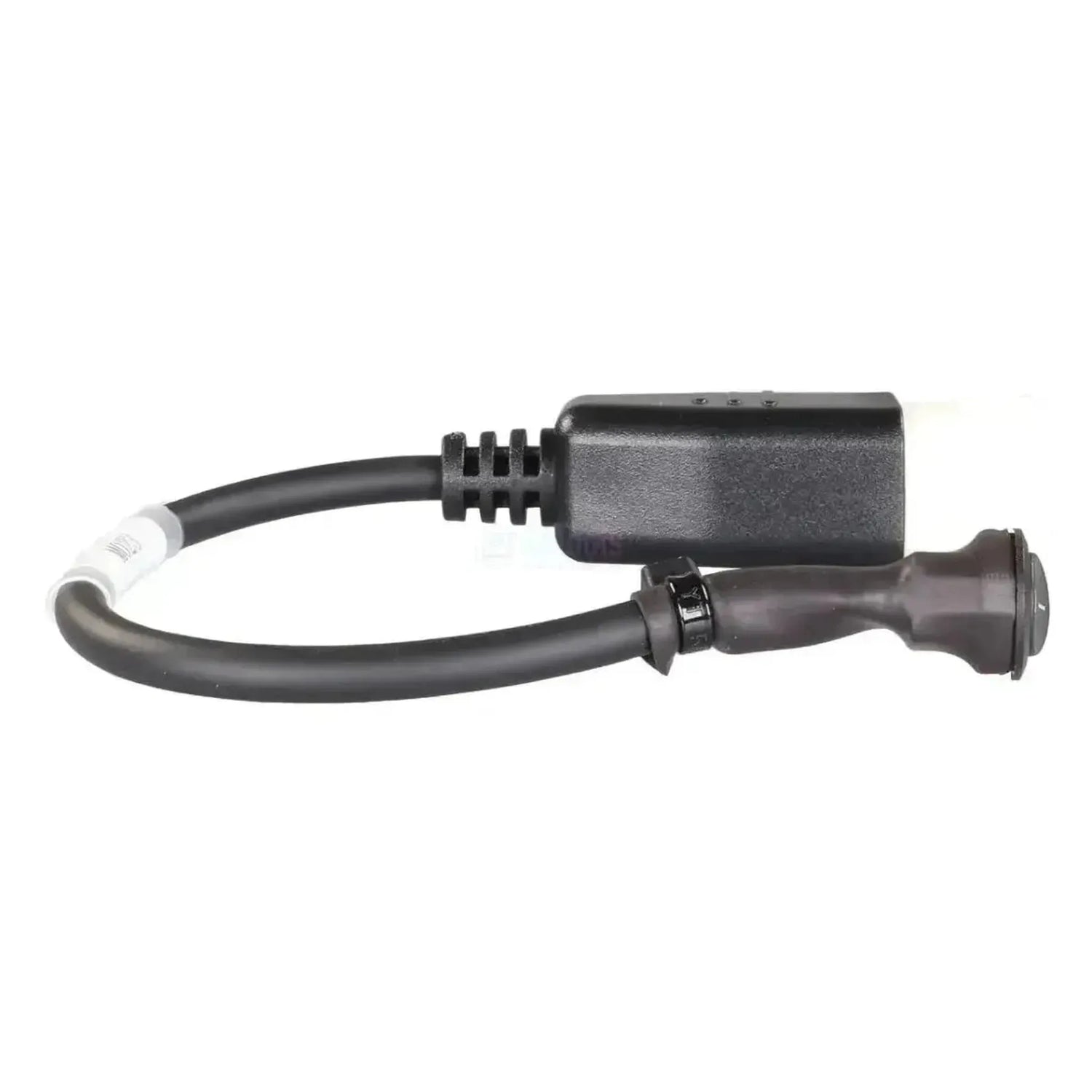

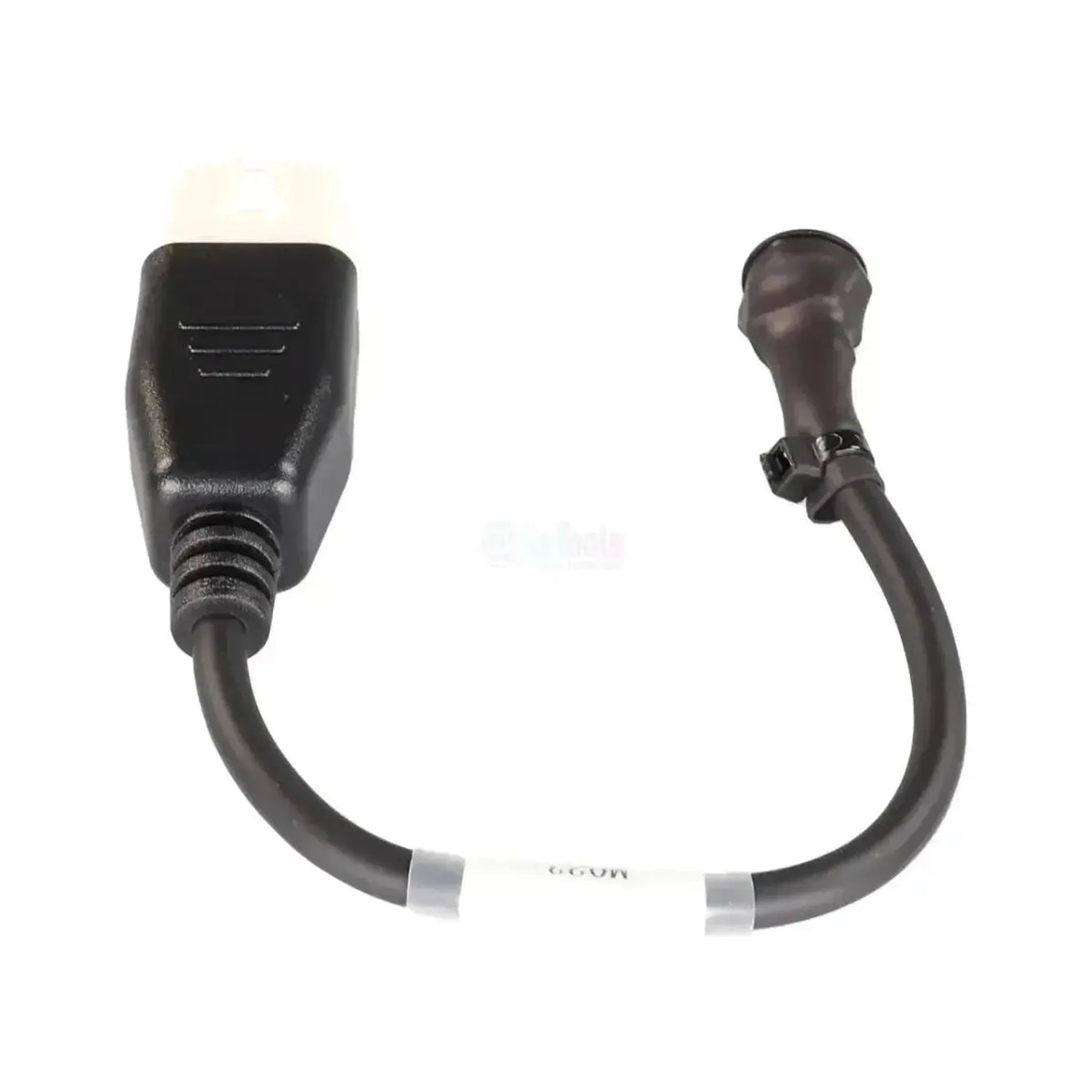

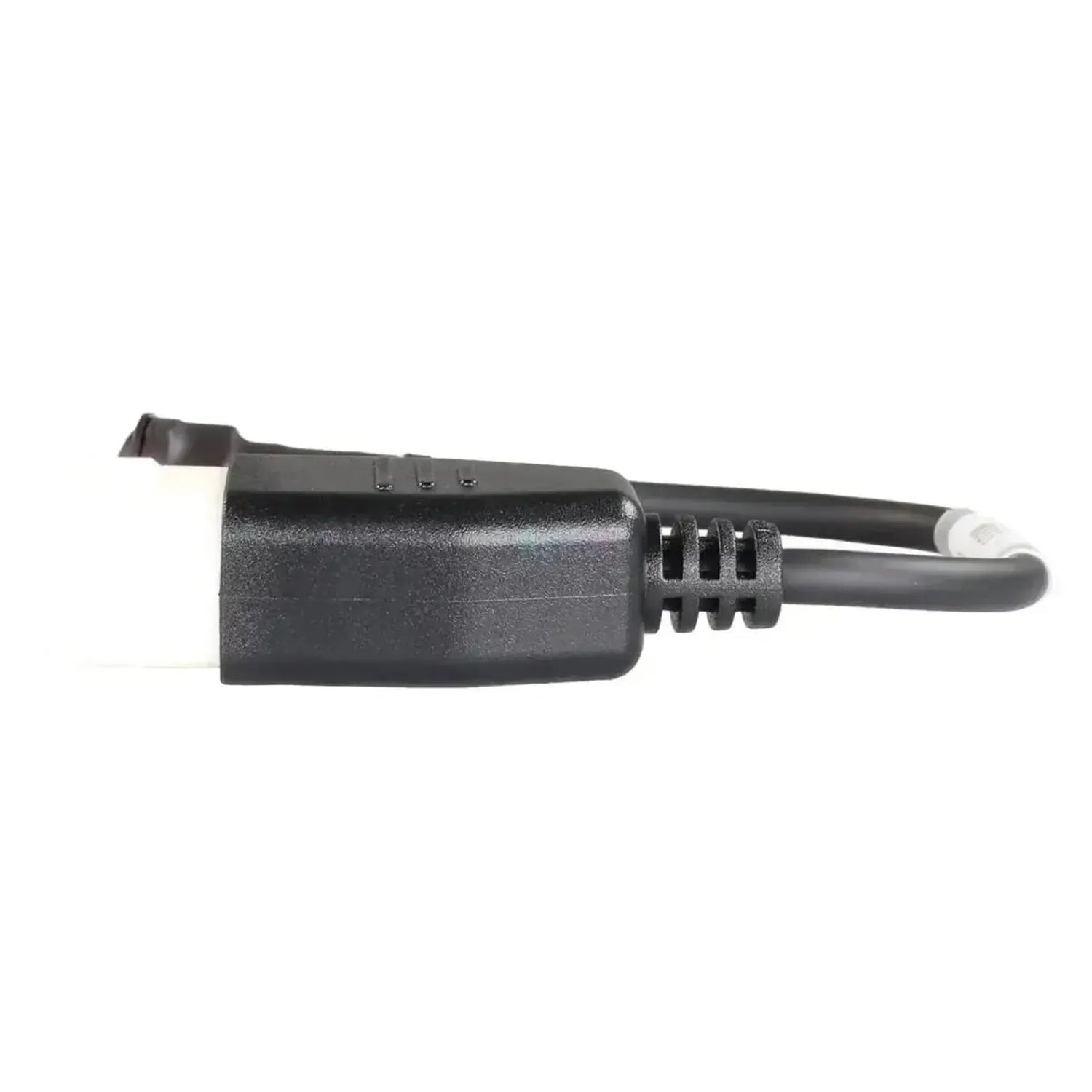

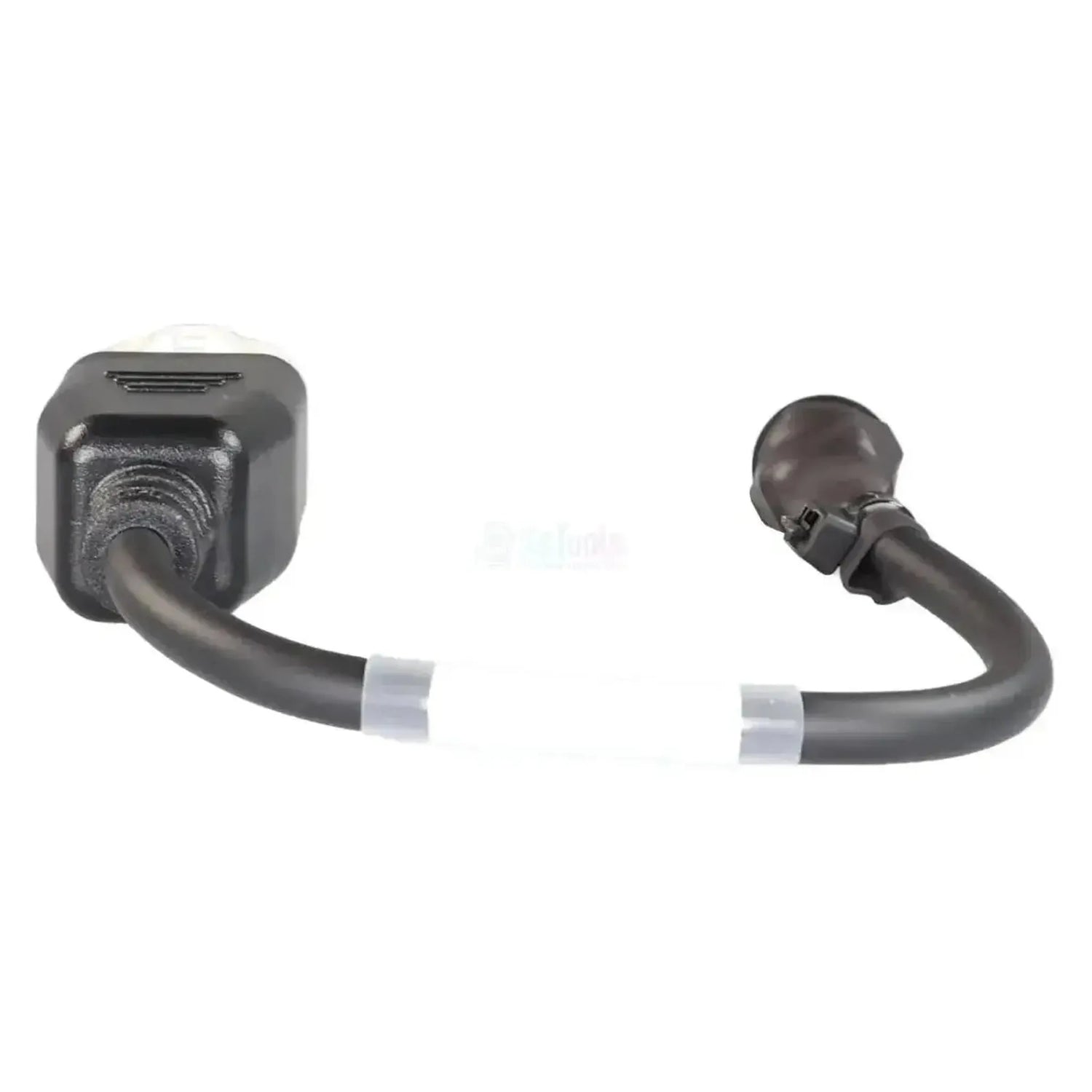

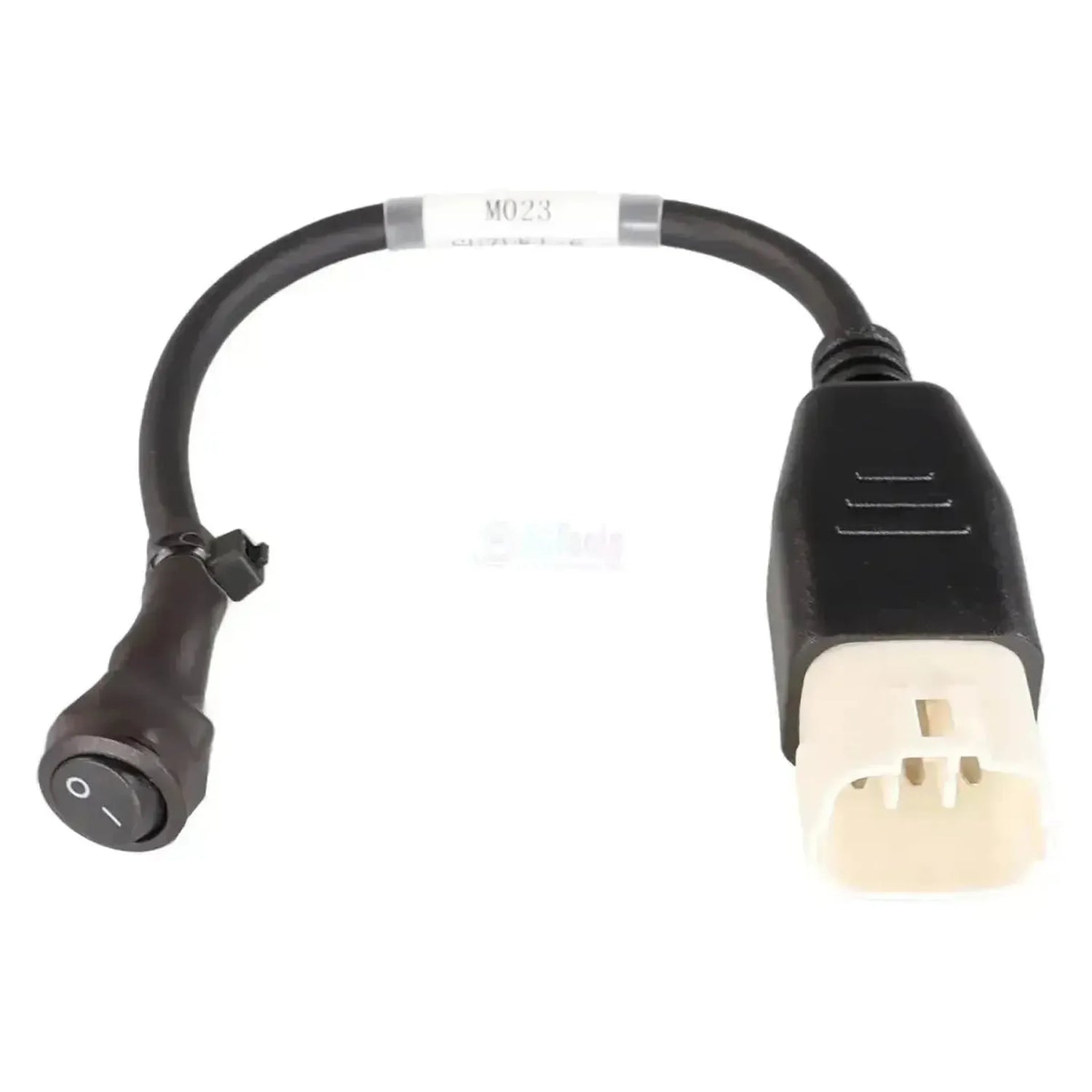

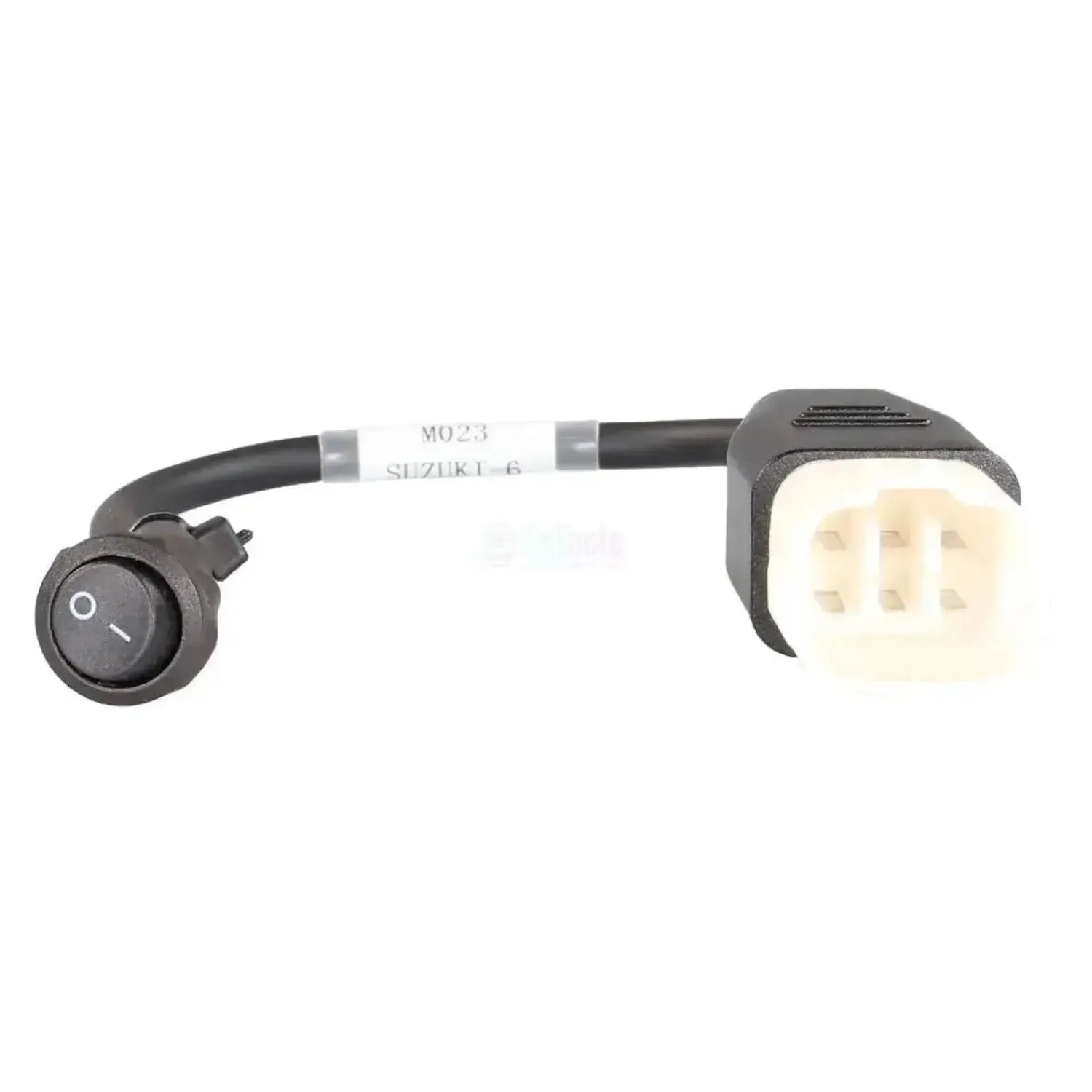

Le OBDSTAR M023 se branche sur la prise de diagnostic Suzuki grise à 6 broches et comporte un interrupteur intégré au câble. La prise se trouve généralement sous la selle. L'autre extrémité se raccorde au câble principal de votre appareil OBDSTAR.

Grâce à l'interrupteur, vous placez la motocyclette en mode concessionnaire. Dans ce mode, le tableau de bord affiche les codes défaut FI de l'injection. Avec l'interrupteur désactivé, vous lisez la gestion moteur avec votre appareil. Sans interrupteur, le M012A effectue la même opération sur cette prise. L'appareil doit lui-même prendre en charge le diagnostic Suzuki.

POINTS FORTS

✔L'interrupteur est intégré au câble ; un pont ou un fil séparé n'est pas nécessaire.
✔En mode concessionnaire, vous lisez directement les codes FI sur le tableau de bord.
✔Un seul câble pour plusieurs séries, de la GSX-R1000 à la V-Strom et à la SV650.
✔Le câble fonctionne de manière passive : aucun logiciel ni aucun réglage n'est nécessaire.

POINTS D'ATTENTION

✕Votre appareil de diagnostic doit prendre en charge le diagnostic Suzuki via la prise à 6 broches ; le câble ne convertit aucun protocole.
✕Un lecteur EOBD simple ne fonctionne pas avec ce câble ; il ne lit que les données OBD2 génériques.
✕Ne convient pas à la prise rouge Euro 5 à 6 broches ; c'est le M025 qui est prévu pour celle-ci.
✕Si l'interrupteur est en mauvaise position, vous n'obtiendrez pas le mode recherché.

Applications et fonctionnalités

Ce câble est destiné aux ateliers qui lisent les motocyclettes Suzuki équipées de la prise grise à 6 broches.

Systèmes accessibles

  • Gestion moteur : Injection et allumage.
  • Tableau de bord : Affiche les codes FI en mode concessionnaire.

Ce que vous pouvez faire

  • Mode concessionnaire : Activation et désactivation avec l'interrupteur.
  • Codes FI : Lecture sur le tableau de bord.
  • Codes défaut : Lecture et effacement avec votre appareil.
  • Données en direct : Consultation des valeurs actuelles des capteurs.

Mode d'emploi

  1. Repérer le connecteur : retirez la selle et repérez le connecteur à 6 broches.
  2. Raccordement : Branchez le M023 sur la prise de diagnostic.
  3. Choisir le mode : Placez l'interrupteur sur la position souhaitée.
  4. Relier l'appareil : branchez le câble principal de votre appareil.
  5. Lecture : Mettez le contact et lisez les codes.

Véhicules et applications compatibles

Le critère déterminant est le connecteur de diagnostic Suzuki gris à 6 broches. Le câble convient aux modèles Suzuki suivants équipés de ce connecteur :

Suzuki :

  • GSX-R1000 / GSX-R1000R : version Euro 4 à partir de 2017.
  • GSX-R125 : version Euro 4 à partir de 2017.
  • GSX-S125 : version Euro 4 à partir de 2017.
  • GSX-S750 : version Euro 4 à partir de 2017.
  • GSX-S1000 / GSX-S1000F : version Euro 4 à partir de 2017.
  • V-Strom 650 (DL650) : version Euro 4 à partir de 2017.
  • V-Strom 1000 (DL1000) : version Euro 4 à partir de 2017.
  • SV650 / SV650X : version Euro 4 à partir de 2018.
💡
Bon à savoir : Suzuki utilise trois types de connecteurs de diagnostic : un connecteur blanc à 4 broches, un connecteur gris à 6 broches et, sur les modèles Euro 5, un connecteur rouge à 6 broches. Vérifiez donc d'abord la couleur et le nombre de broches sous la selle.

Contenu de l'emballage

  • 1x OBDSTAR (M023) | Câble adaptateur Suzuki 6 broches OBD – Dealer/Modus Switch | Motocyclette

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
OBDSTAR
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • OBDSTAR
Indique si le câble nécessite une alimentation séparée, par exemple via des pinces de batterie. Un câble passif fonctionne sans.Alimentation propre requise

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
6 broches Suzuki
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches
Les lignes de données par lesquelles le câble transmet les signaux. Le véhicule et le testeur doivent utiliser le même mode de communication.Communication
  • K-line
Indique si le câble possède un commutateur, par exemple pour activer le mode concessionnaire. Cela est requis sur certaines motos.Commutateur de mode

Dimensions et poids

Le poids du câble ou de l'adaptateur.Poids
0,1 kg

Autres caractéristiques

Application
Motocyclettes Suzuki équipées de la prise de diagnostic à 6 broches
Fonctionnement
Passif, avec commutateur pour le mode concessionnaire
Segment
Motocyclette
