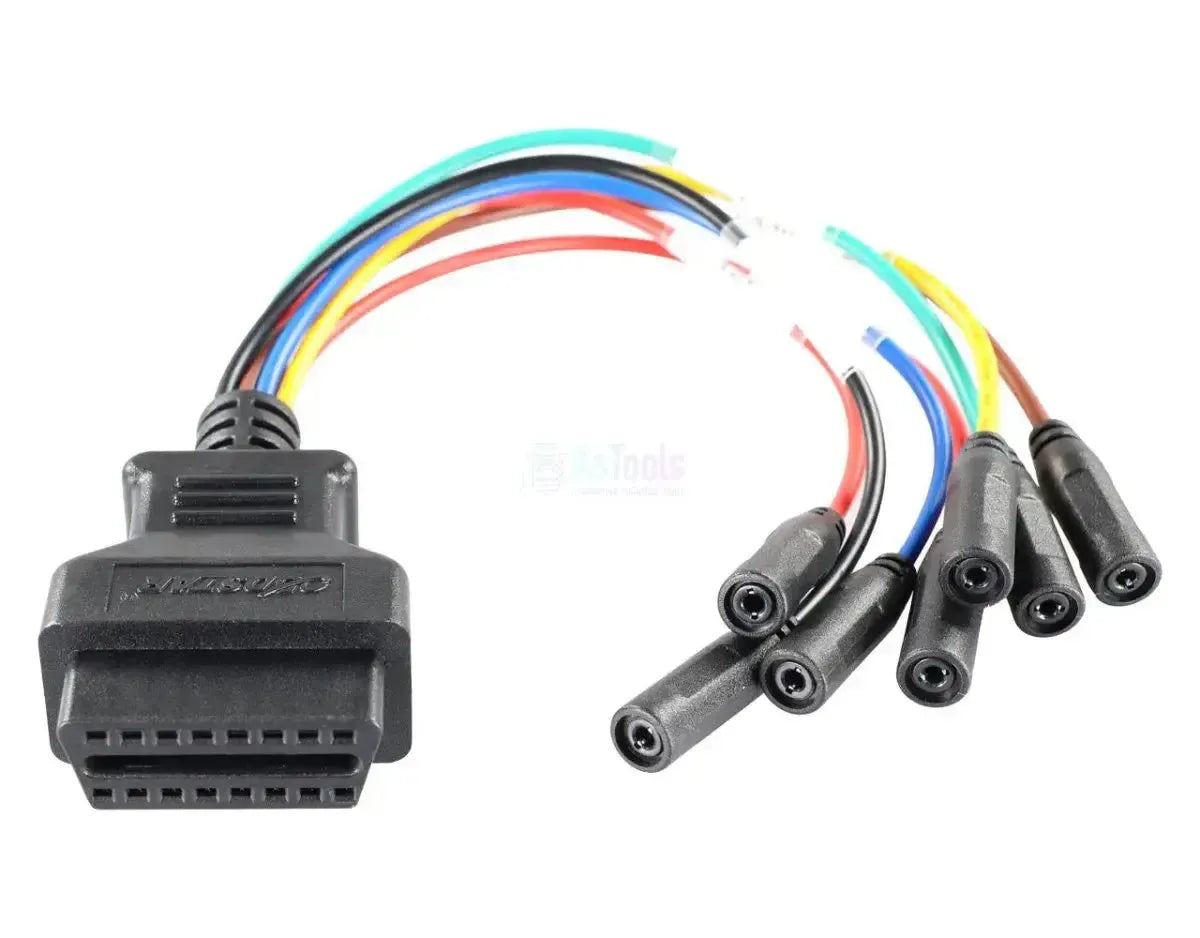

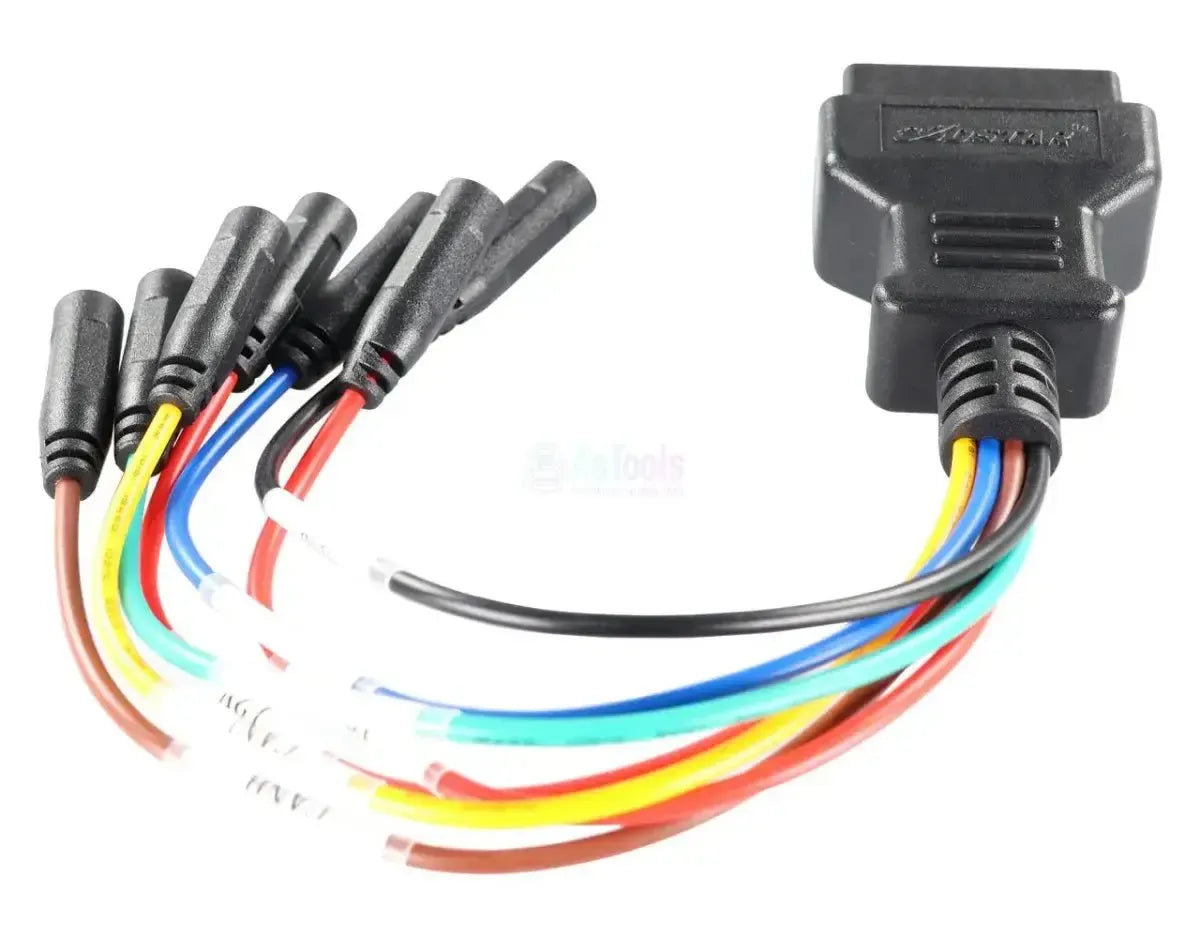

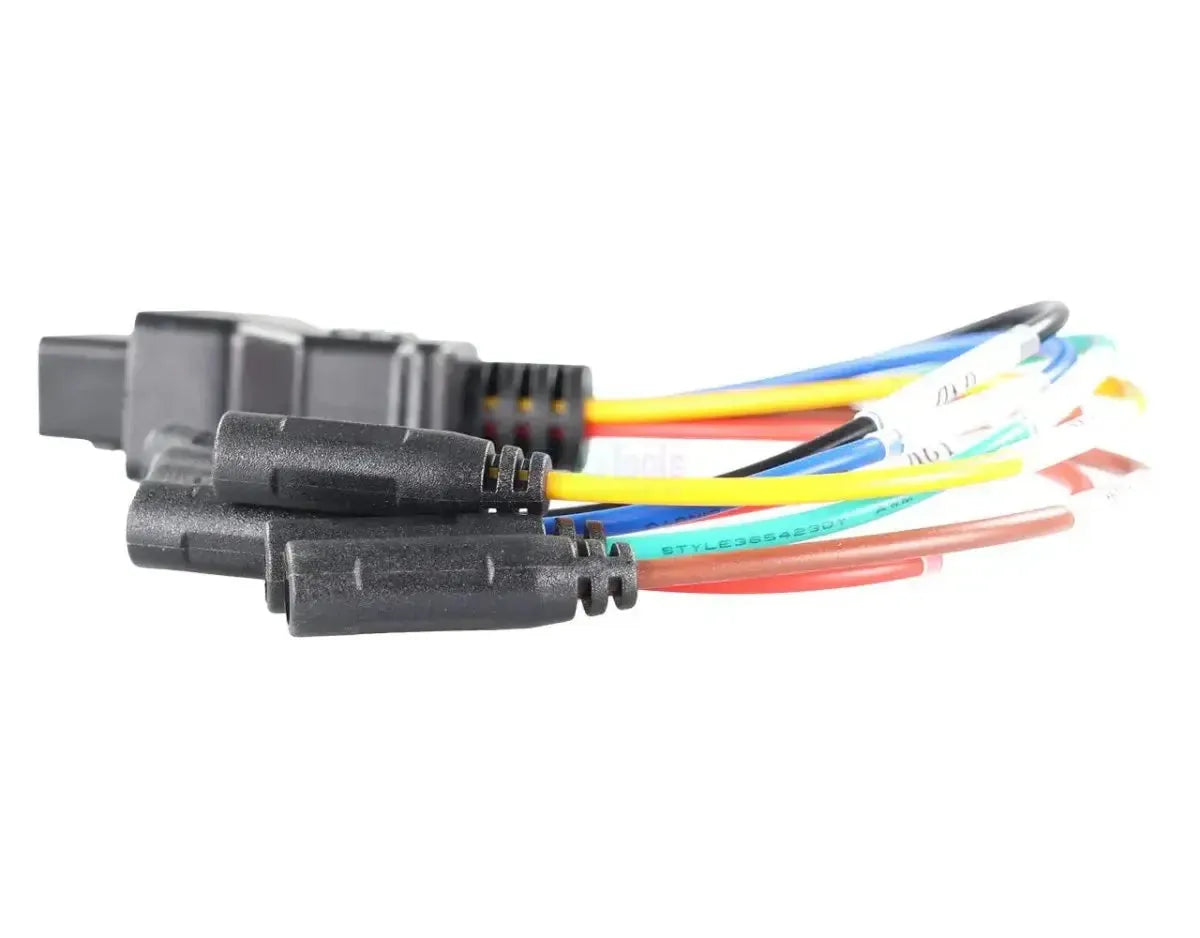

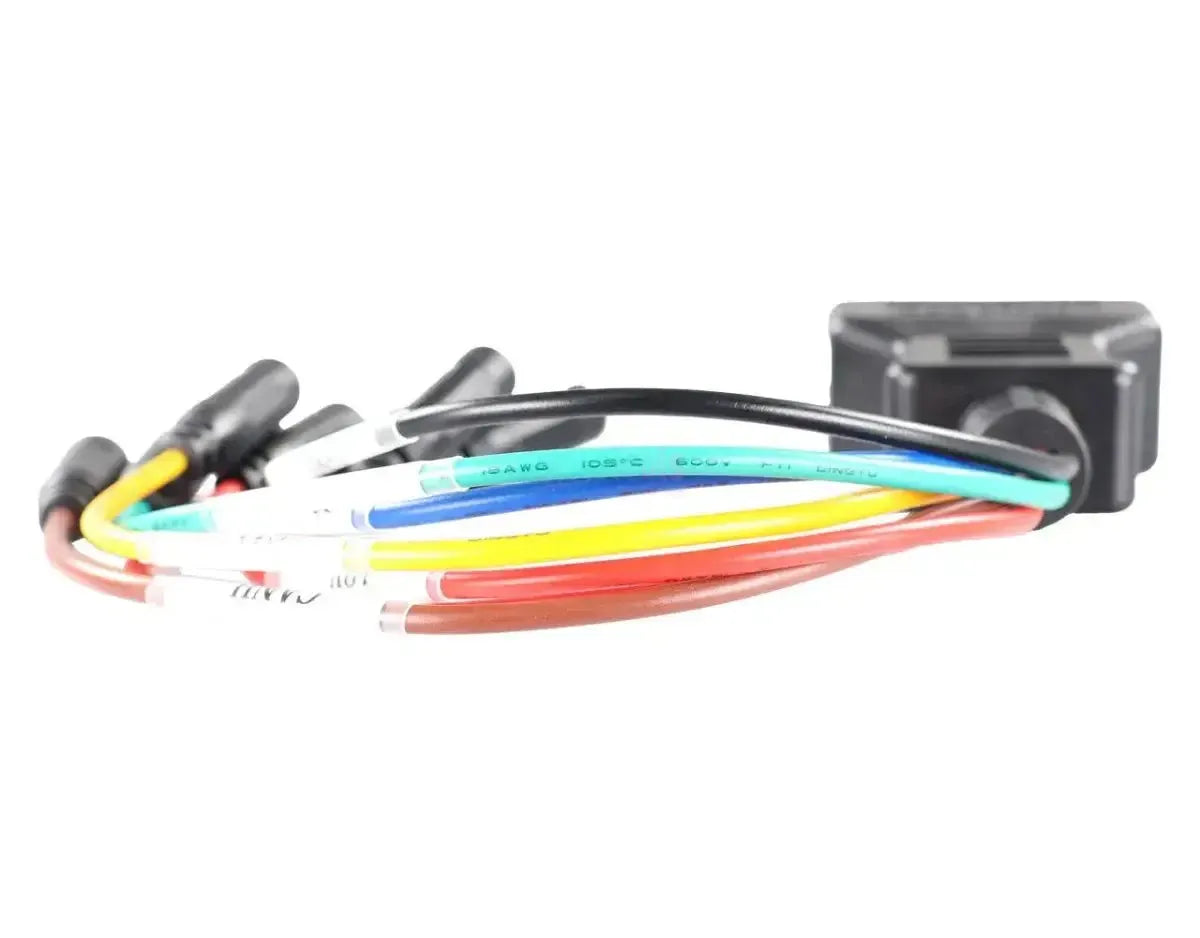

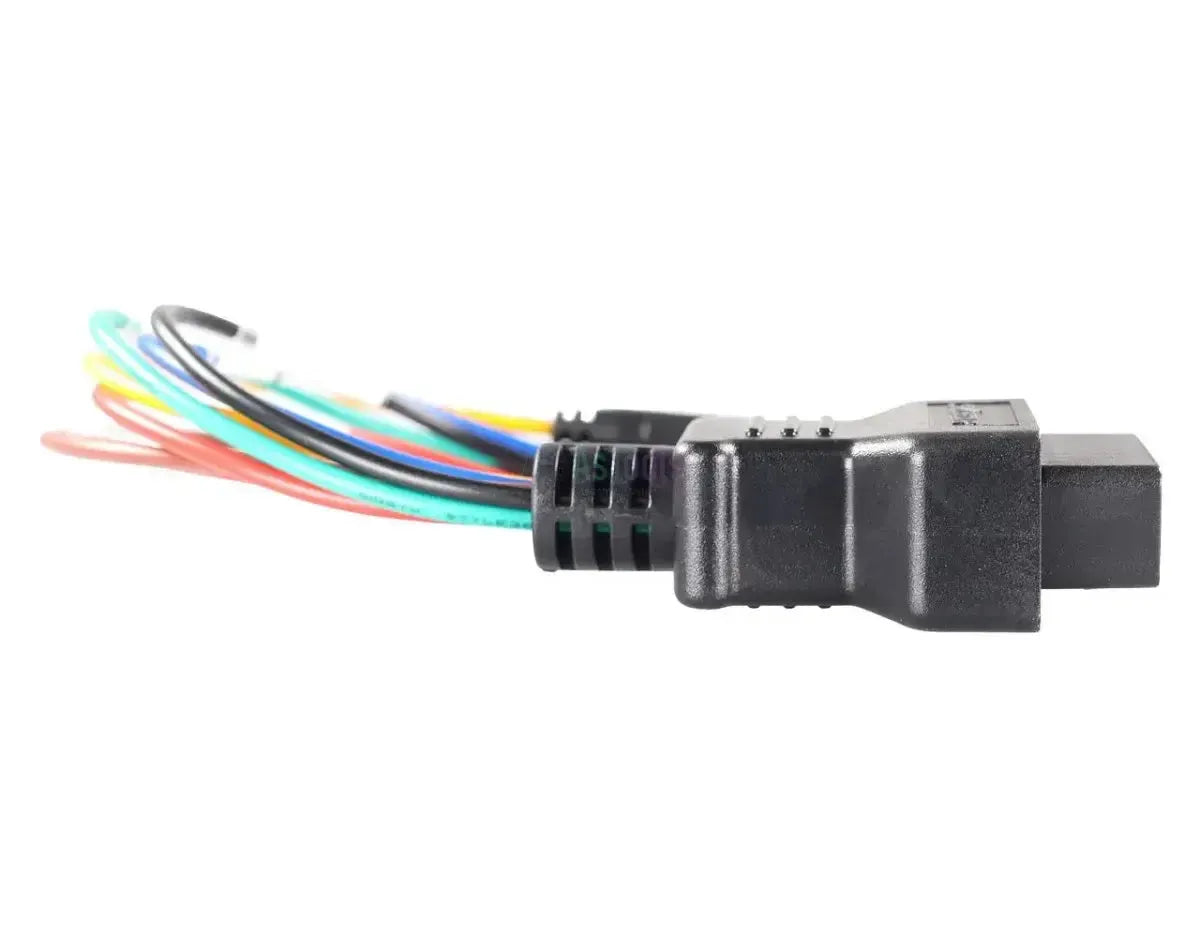

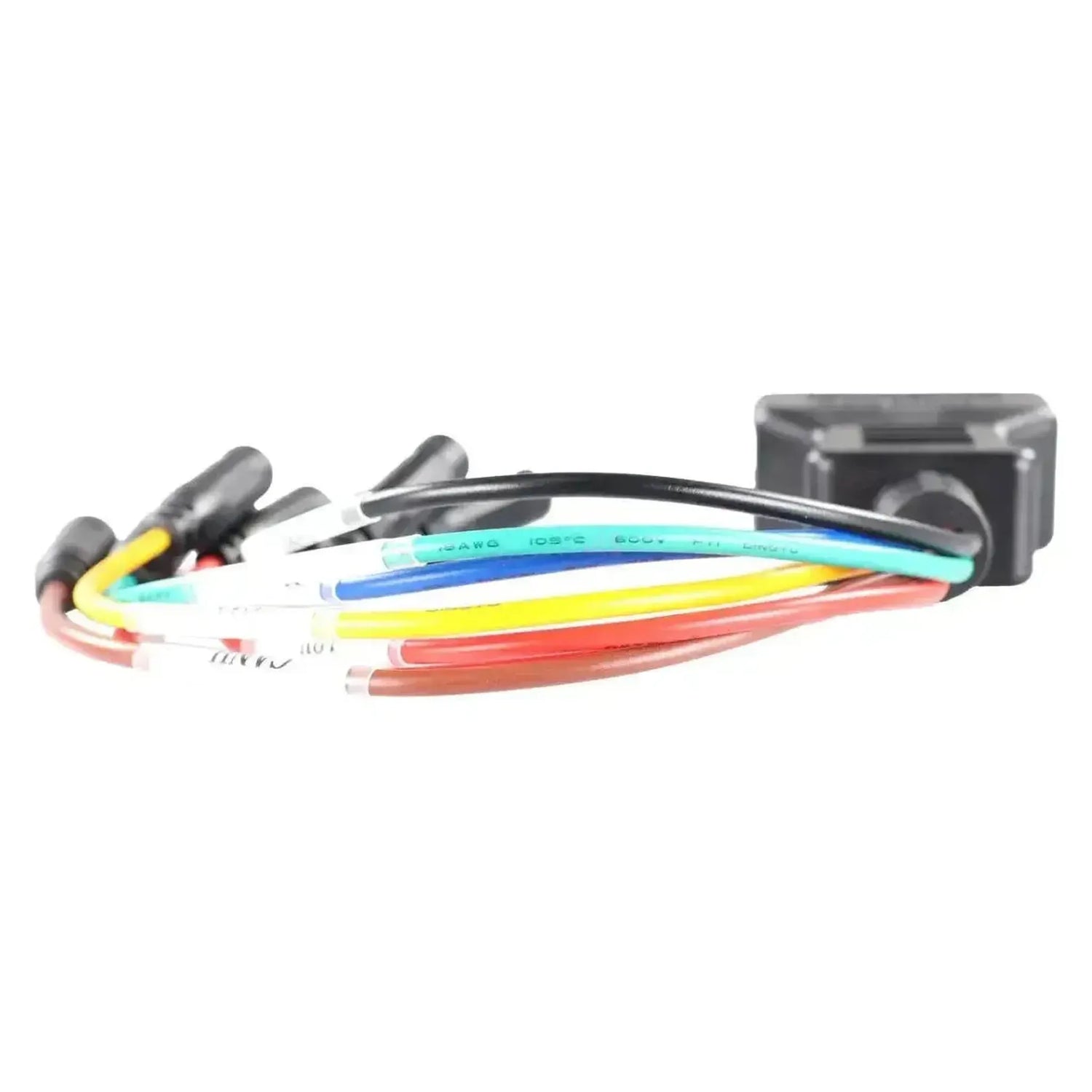

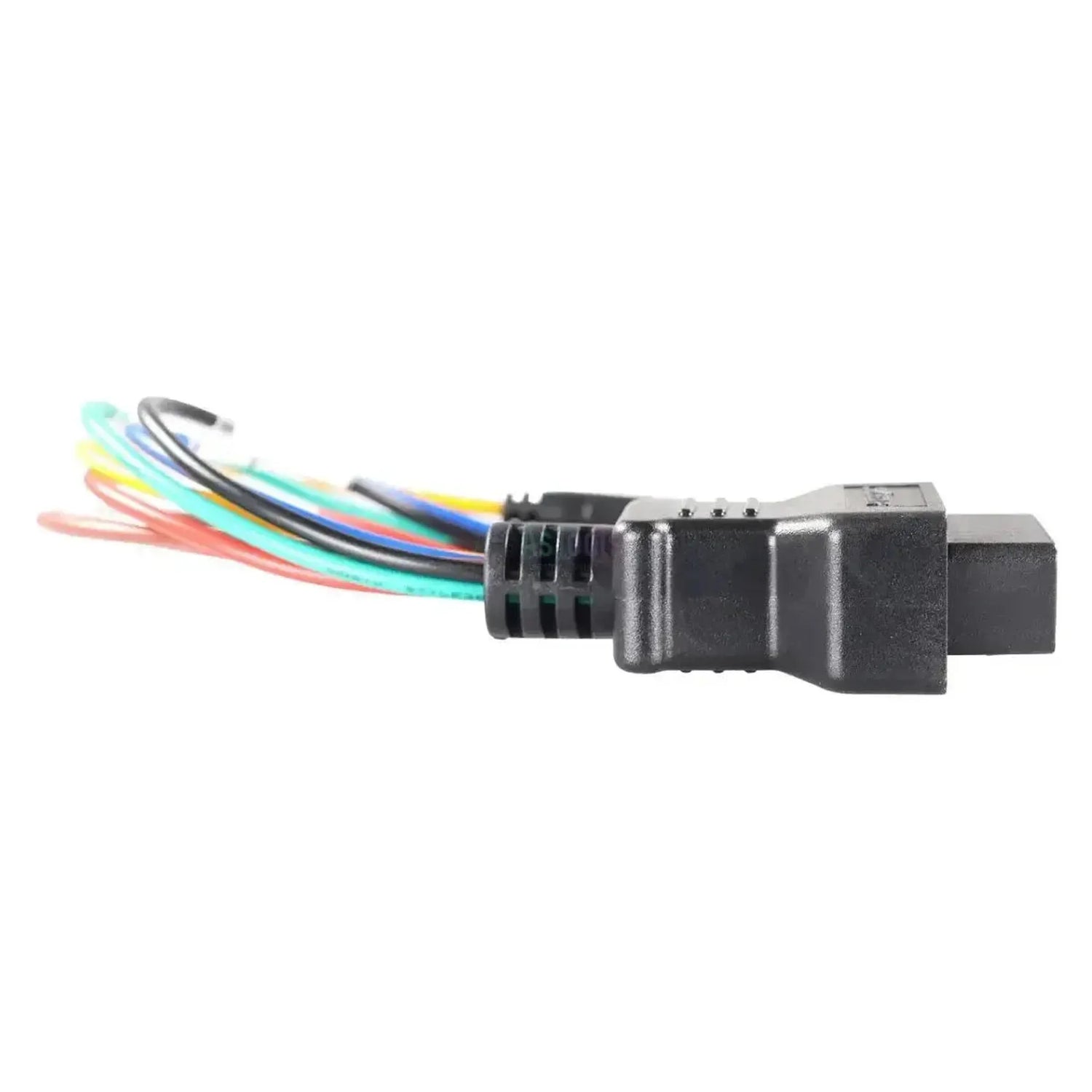

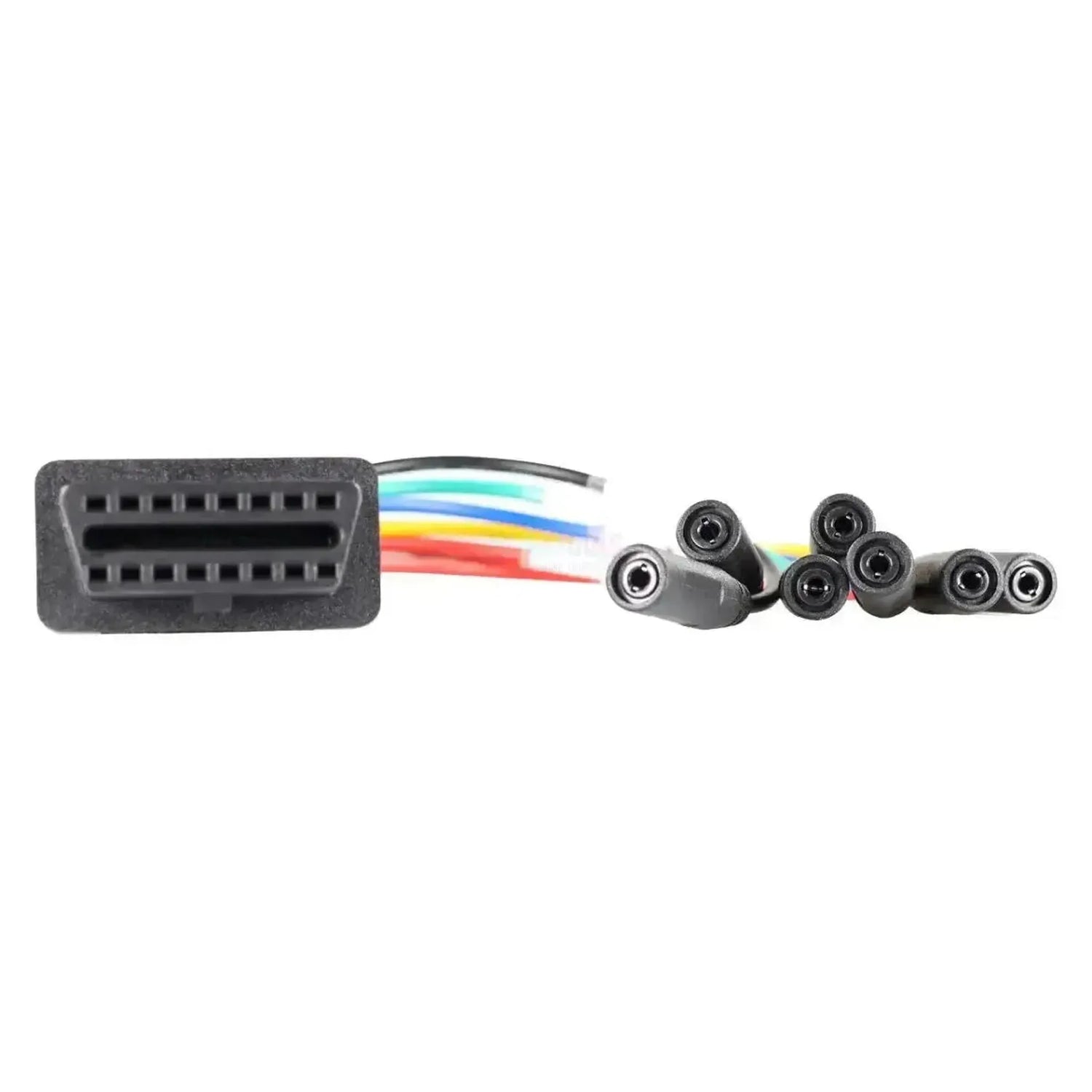

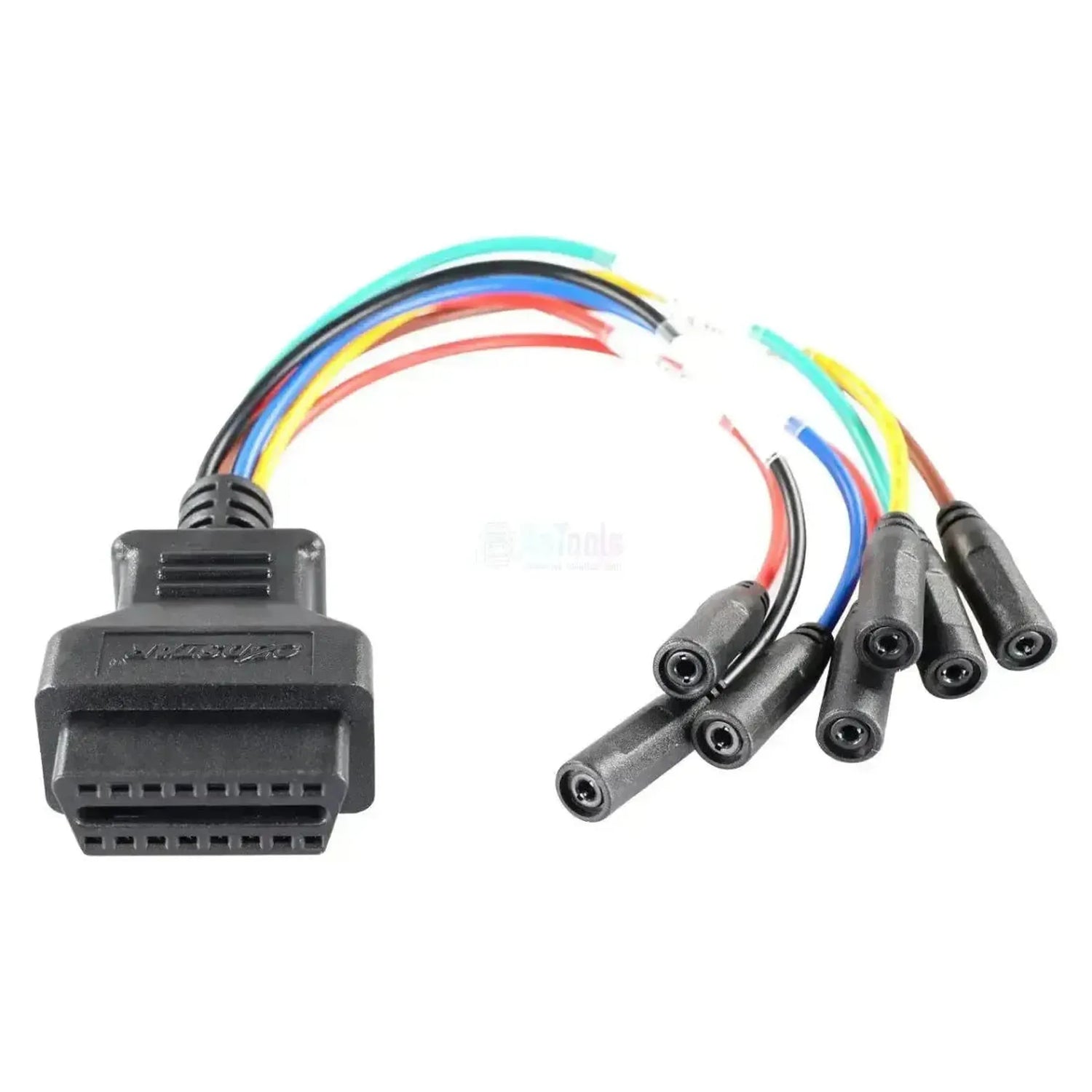

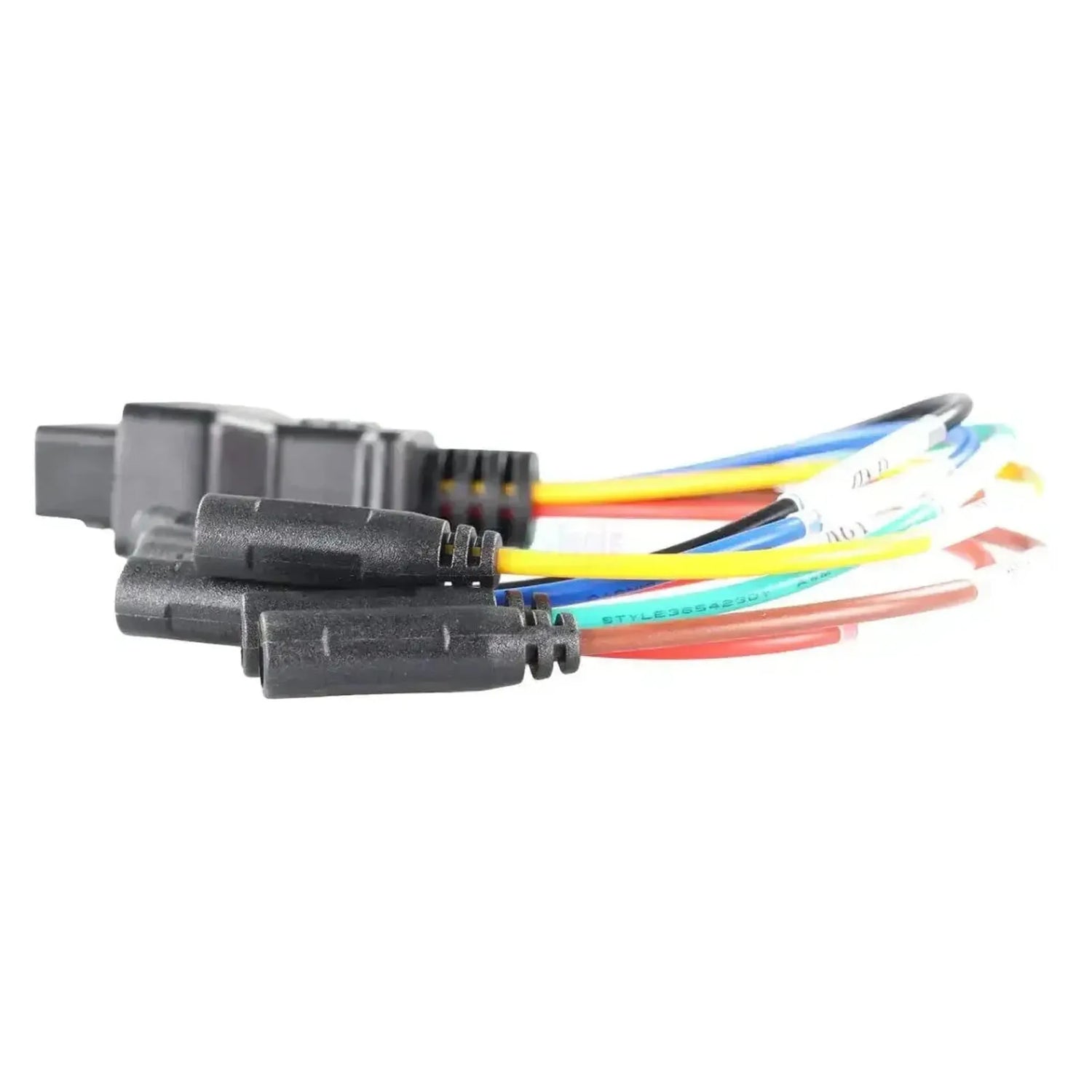

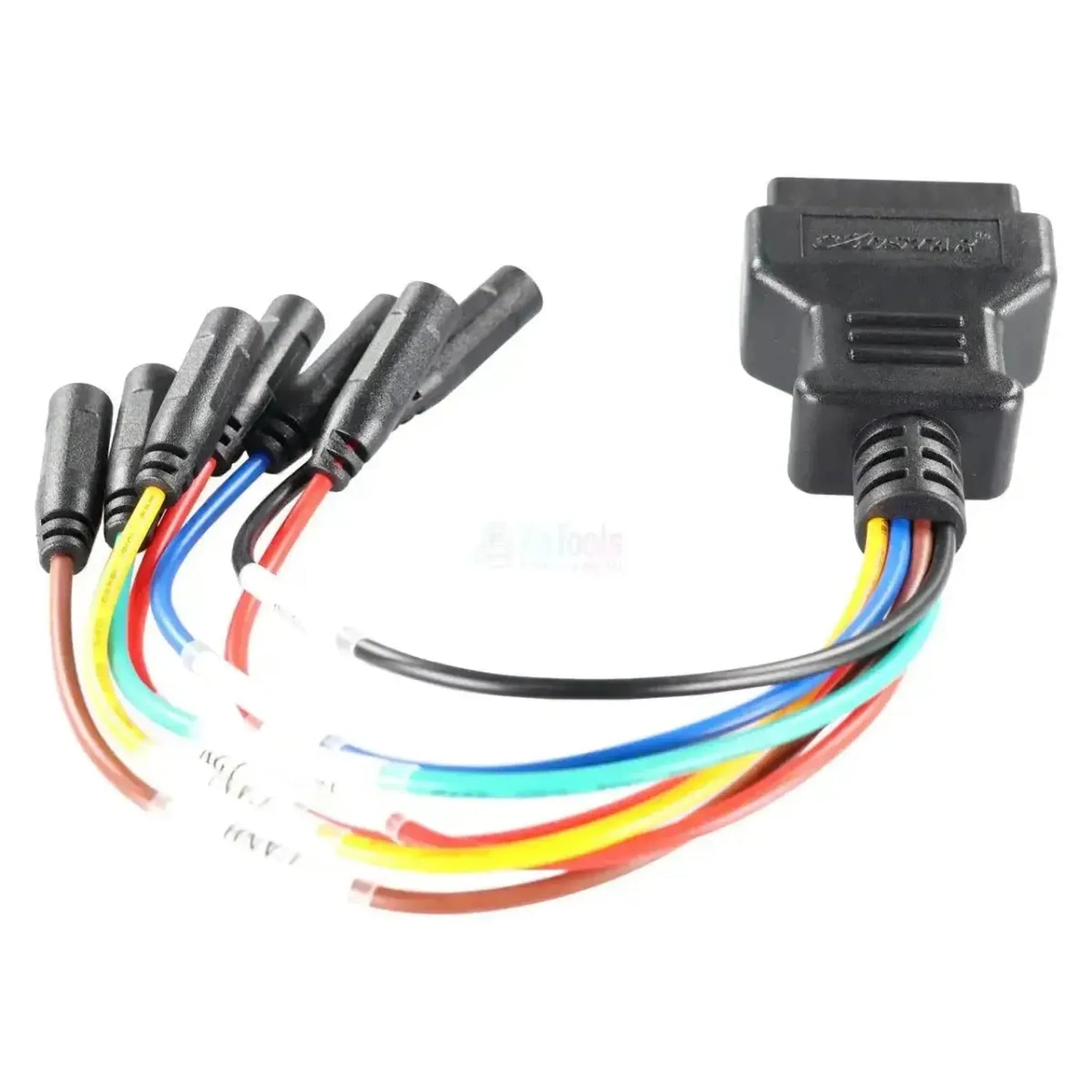

Le OBDSTAR M003A est un câble multifonctionnel équipé d'un connecteur 16 broches OBD2 (J1962) d'un côté et de fils individuels dénudés de l'autre. Vous raccordez ces extrémités libres à l'aide de pinces crocodile, de soudures ou d'adaptateurs d'établi aux broches spécifiques d'une ECU, d'un BCM ou d'un connecteur véhicule.
Le câble répond aux situations où une connexion OBD2 directe ne fonctionne pas : lors de configurations en mode établi ou mode démarrage, ou sur des véhicules présentant un câblage OBD2 non standard. Puisque les fils restent accessibles individuellement, vous pouvez raccorder CAN-High, CAN-Low, K-line et les lignes d'alimentation un par un. Le câble divise uniquement les lignes ; il ne détermine pas quel module répond. Vous devez connaître vous-même la destination de chaque broche, et le logiciel de votre propre appareil définit ensuite les possibilités.
AVANTAGES
POINTS D'ATTENTION
Applications et fonctionnalités
Via les conducteurs individuels, vous accédez à des points de connexion situés en dehors du port OBD2 standard.
Unités de commande accessibles
- ECU démontée sur le banc : Accessible via les lignes d'alimentation et de communication séparées.
- BCM et autres modules : À connecter au connecteur véhicule lorsque le port OBD2 standard ne donne pas accès.
- Modules avec câblage non standard : Accessibles en connectant les lignes respectives conducteur par conducteur.
Ce que vous pouvez faire
- Connecter via OBD2 : Coupler l'appareil de diagnostic avec le connecteur J1962 16 broches au câble.
- Séparer les broches : Rendre chaque ligne OBD2 individuellement disponible sur un conducteur distinct.
- Coupler une configuration de banc : Connecter une ECU démontée avec lignes d'alimentation et de communication à l'appareil.
- Établir des connexions CAN et K-line : Connecter directement à CAN-High, CAN-Low ou K-line pour les modules non accessibles via le port standard.
- Fournir l'alimentation et la masse : Amener 12V et la masse à la configuration de banc depuis le véhicule ou une source externe.
- Attention : Ce qui est possible dépend de l'ECU cible, de la configuration utilisée et de votre appareil OBDSTAR.
Véhicules et applications compatibles
C'est la brochage de l'ECU cible ou du connecteur véhicule qui détermine la compatibilité, non le modèle. La source ne mentionne aucune marque ni année de fabrication : le câble est conçu de manière universelle et est utilisé sur mesure selon chaque connexion.
- Véhicules avec câblage OBD2 non standard : Les conducteurs individuels permettent une connexion broche par broche.
- Configurations de banc et de démarrage : Pour les ECU démontées de différentes marques et types.
- Équipement de diagnostic et de programmation de clés OBDSTAR : Le côté OBD2 se connecte à l'appareil ou à une interface intermédiaire.
Contenu de l'emballage
- 1x OBDSTAR (M003A) | Câble adaptateur OBD multifonction – Connecteur OBD2 16 broches | Universel
Caractéristiques techniques
| Spécification | Description |
|---|---|
| Marque | OBDSTAR |
| Numéro d'article | M003A |
| Type | Câble adaptateur |
| Application | Connexions en mode OBD, établi et démarrage |
| Connecteur côté véhicule | Fils ramifiés avec extrémités libres |
| Connecteur côté appareil | 16 broches OBD2 (J1962) |
| Communication | CAN-High, CAN-Low et K-line, disponibles par fil |
| Unités de commande | ECU, BCM et autres modules, selon les points de connexion choisis |
| Segment | Universel |
| Gamme de modèles | Indépendant de la marque ; déterminé par la broche de l'ECU cible |
| Nécessaire pour l'utilisation | Appareil de lecture ou programmeur OBDSTAR avec entrée OBD2 16 broches |
| Accessoires supplémentaires nécessaires | Pinces crocodile ou adaptateurs établi pour les fils libres (non inclus) |
| Poids | 0,1 kg |
