Découvrir des produits similaires: Câbles d'adaptation et adaptateurs OBD pour véhicules, OBDSTAR
OBDSTAR  |  SKU : N019

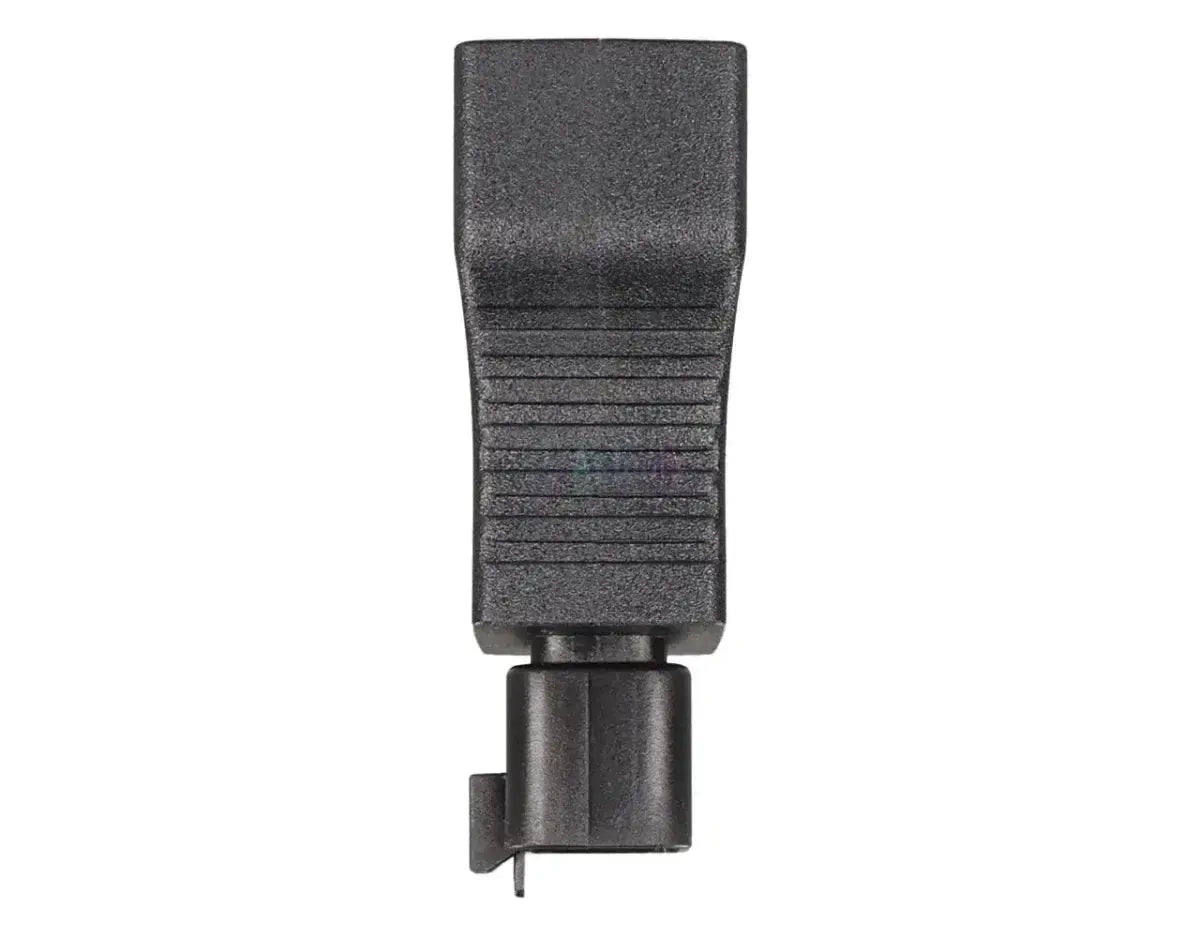

OBDSTAR (N019) | Adaptateur KTM 6 broches OBD – 16 broches OBD2 | Moto

€24,95 TTC
€20,62 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

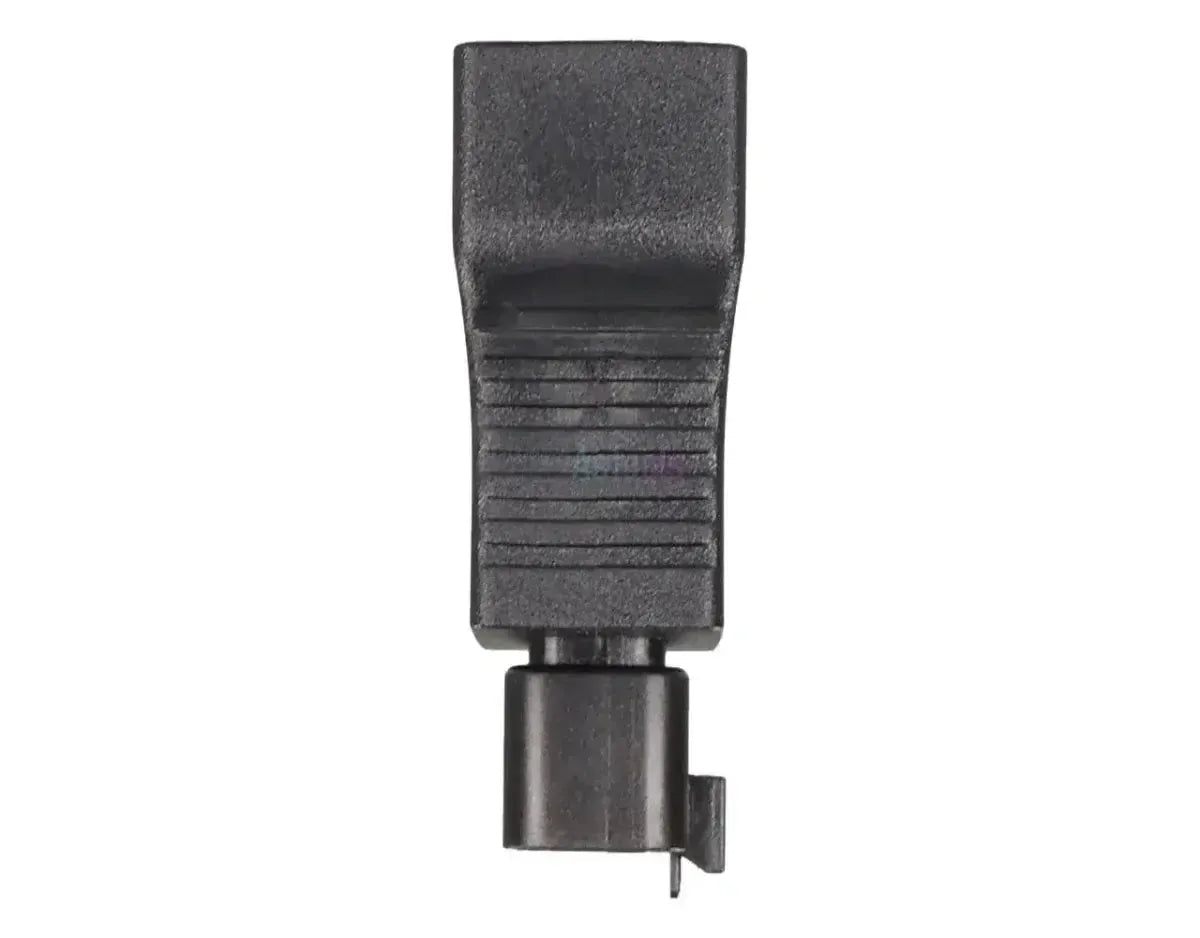

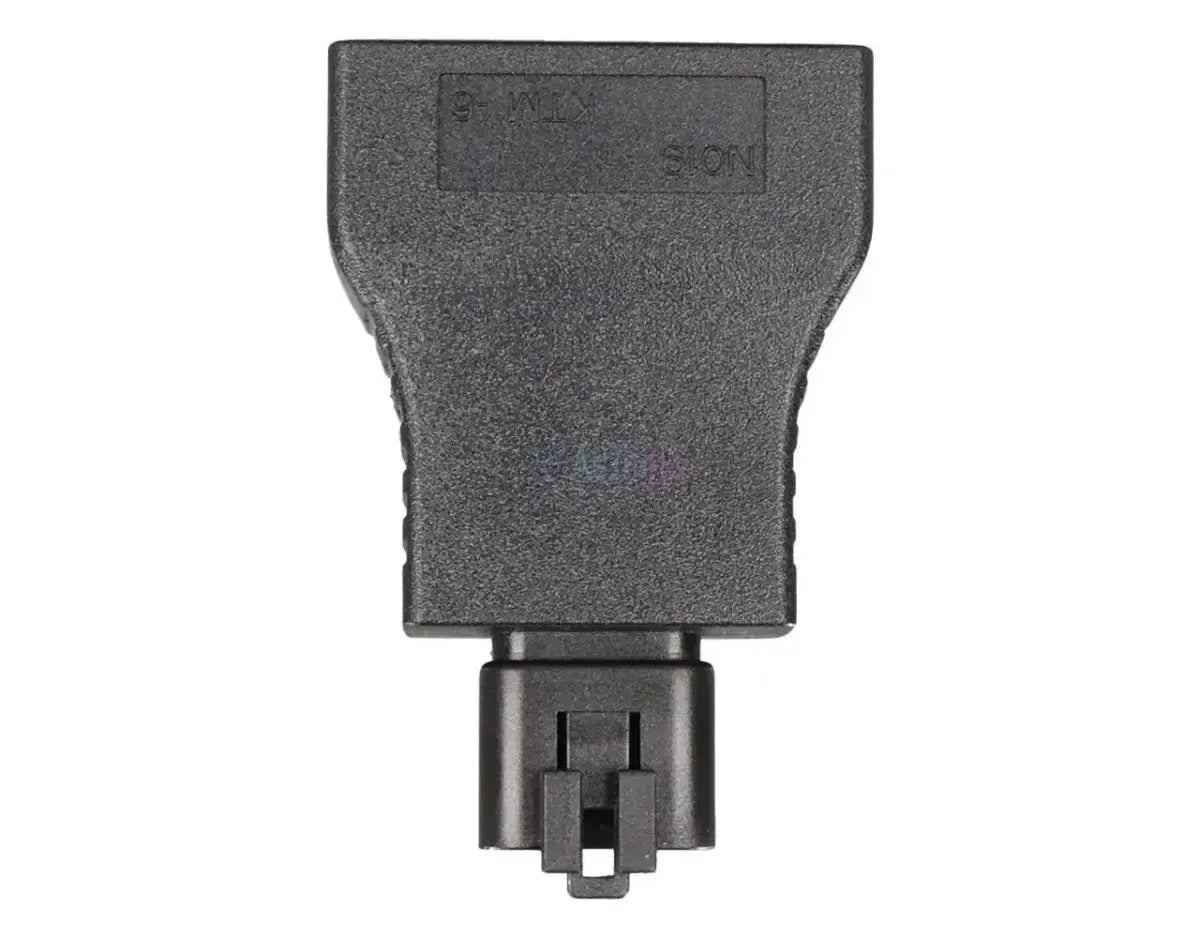

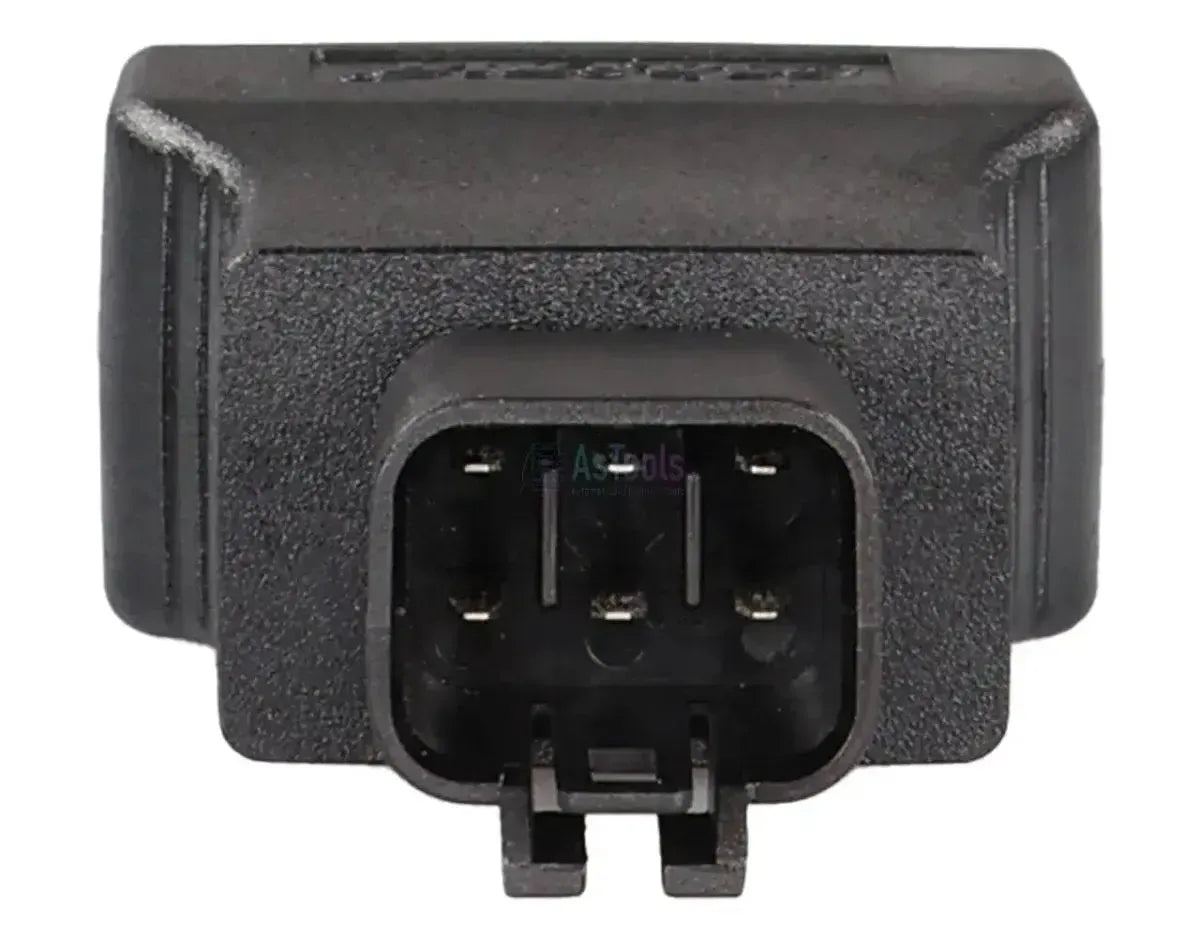

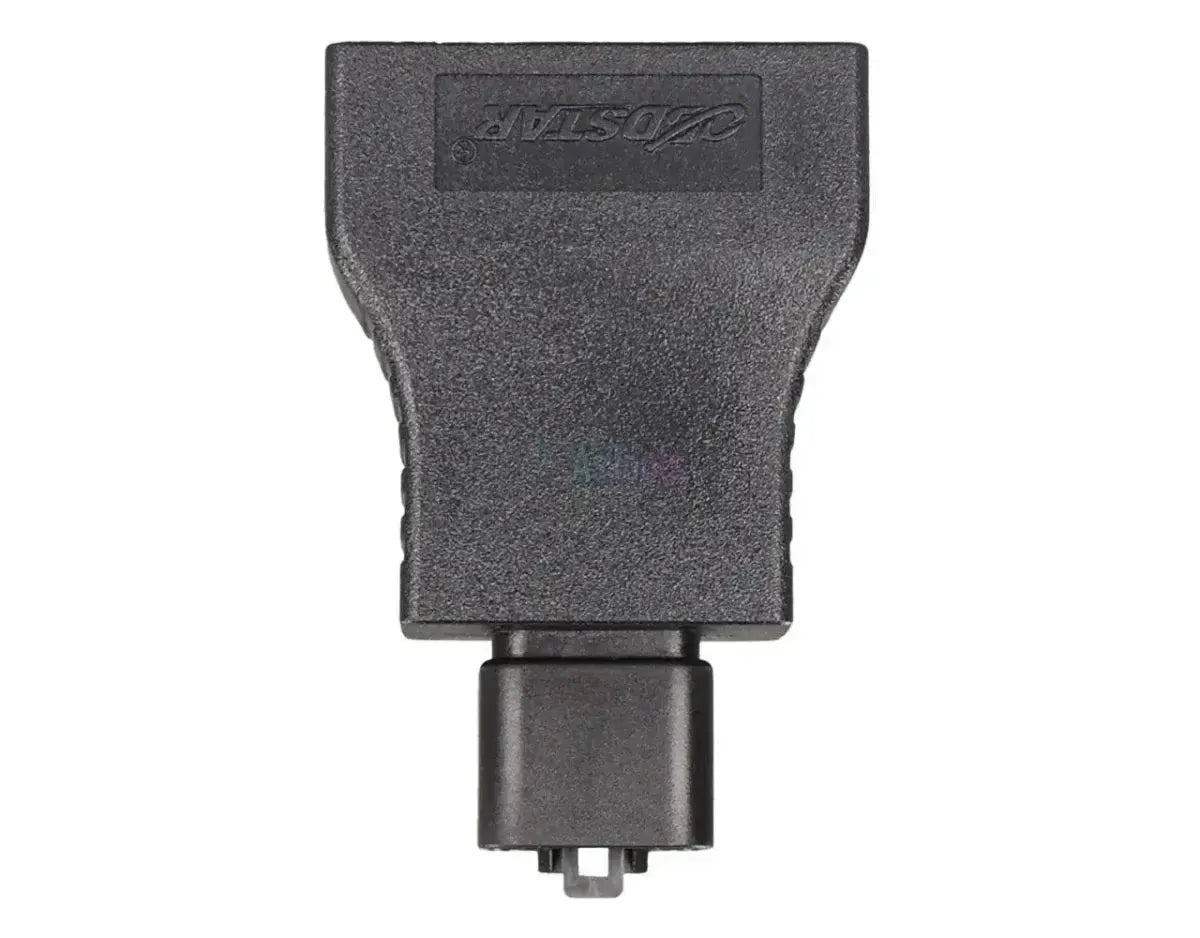

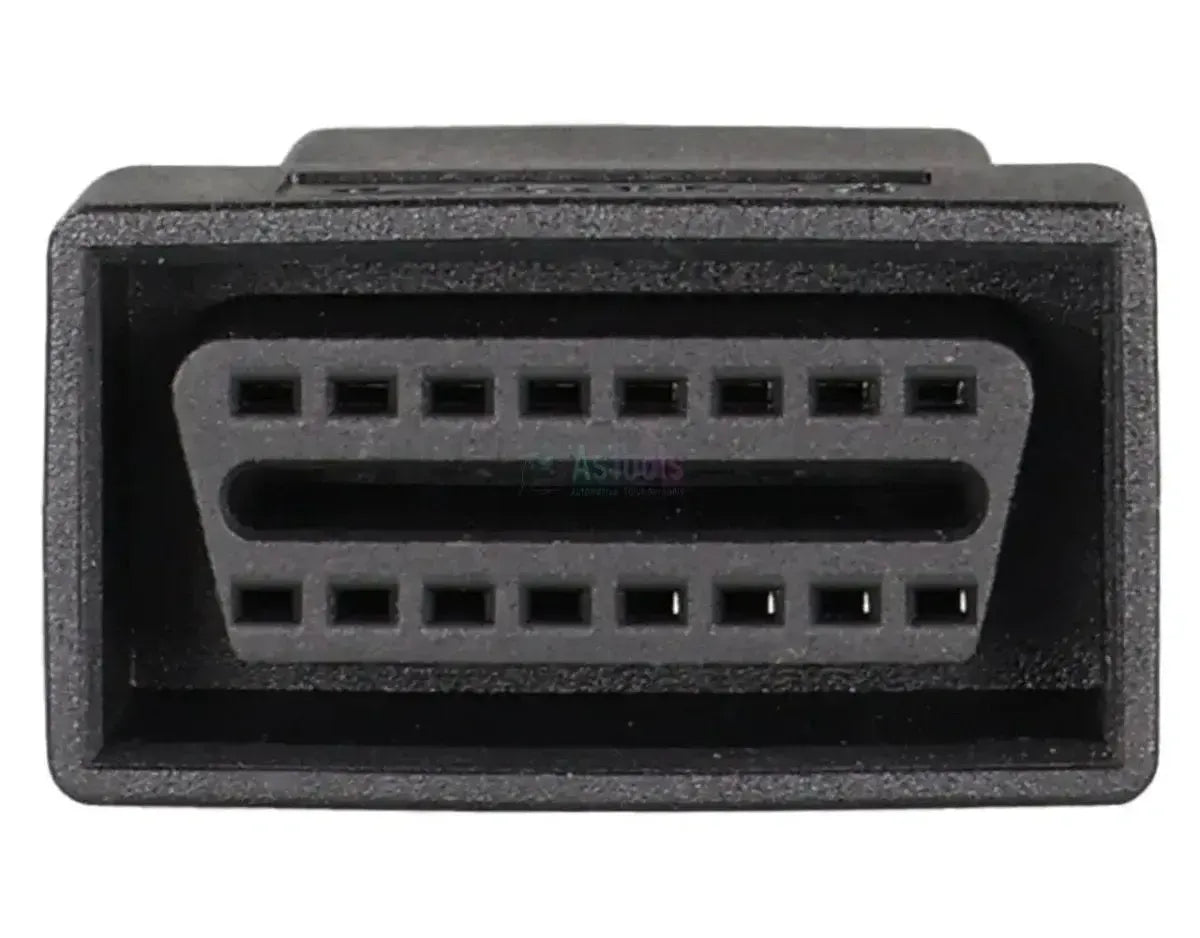

L'adaptateur OBDSTAR N019 relie le connecteur de diagnostic KTM 6 broches côté véhicule à un connecteur OBD2 16 broches (J1962) côté appareil. Côté véhicule, la fiche compacte 6 broches s'enfiche sur le port de diagnostic propriétaire de la motocyclette, généralement situé sous la selle ou derrière un carénage.

KTM utilise sur une grande partie de ses modèles un connecteur de diagnostic 6 broches spécifique à la marque. L'adaptateur traduit le brochage et les lignes de signal correspondantes vers les broches J1962 équivalentes, permettant ainsi la communication via notamment la ligne K ou le bus CAN. L'adaptateur ne contient aucune électronique active : le transfert de signal est entièrement passif, ce qui signifie que l'adaptateur n'interfère pas avec la communication du véhicule. L'adaptateur se connecte simplement à la motocyclette et ne traite aucune donnée lui-même. Les données qui peuvent ensuite être lues ou programmées dépendent de la couverture KTM de l'appareil OBDSTAR connecté. La liste des modèles ci-dessous est fournie par série sans années de construction individuelles ; la source indique uniquement qu'il s'agit de versions équipées du connecteur 6 broches.

AVANTAGES

✔Connexion directe au connecteur KTM — l'interface de diagnostic de votre appareil OBDSTAR se branche directement sur le port 6 broches sans câblage supplémentaire.
✔Transfert entièrement passif — sans électronique active, aucune interférence n'apparaît avec les protocoles de communication du véhicule.
✔Utilisation large au sein de la marque — l'adaptateur couvre les séries Duke, RC, Adventure, SMC et hors-route, à condition qu'elles disposent du connecteur 6 broches.
✔Construction compacte en deux parties — un connecteur fixe côté véhicule et un bus OBD2 standard côté appareil, pratique derrière un carénage.

POINTS D'ATTENTION

✕Limité à OBDSTAR — l'adaptateur est destiné aux appareils de lecture et de programmation OBDSTAR ; la compatibilité avec les équipements d'autres fabricants n'est pas garantie.
✕Déverrouille uniquement le connecteur — les capacités de diagnostic ne proviennent pas de l'adaptateur mais de votre appareil ; sans couverture KTM dans le logiciel, la connexion ne sera d'aucune utilité.
✕Années de construction non spécifiées — la source mentionne par série uniquement « diverses années de construction avec connecteur OBD 6 broches ». Au sein d'une même série, des connecteurs différents peuvent donc exister.
✕Non compatible avec d'autres marques ou connecteurs — les motocyclettes dépourvues du connecteur KTM à six broches, y compris celles d'autres marques, ne sont pas accessibles avec cet adaptateur.

Applications et fonctionnalités

Avec un appareil OBDSTAR disposant de la couverture motocyclettes, l'adaptateur prend en charge les opérations suivantes sur les modèles KTM équipés du port à six broches.

Unités de commande accessibles

  • Unités de commande de la motocyclette : L'adaptateur donne accès aux unités de commande connectées via le connecteur de diagnostic à six broches.
  • Système moteur : Le système moteur est accessible via la ligne K ou le bus CAN, selon la configuration.

Ce que vous pouvez faire

  • Lire les codes de défaut : Consulter les codes de panne mémorisés et actuels (DTC) des unités de commande.
  • Effacer les codes de défaut : Supprimer les codes de panne confirmés de la mémoire de l'unité de commande concernée après diagnostic ou réparation.
  • Diffuser les données en direct : Suivre les valeurs de capteurs actuelles et les paramètres de fonctionnement pour analyser le système moteur.
  • Convertir le chemin du signal : Transmettre passivement le signal KTM à six broches au format J1962, afin que votre appareil interprète correctement la communication du véhicule.
  • Attention : L'adaptateur n'ajoute aucune fonctionnalité de diagnostic au-delà de ce que l'appareil OBDSTAR connecté supporte pour le modèle.

Véhicules et applications compatibles

Le connecteur de diagnostic KTM à six broches est déterminant, non pas la série ou la cylindrée. Au sein d'une même série, certaines versions disposent de ce connecteur et d'autres non. La source ne fournit pas d'années de fabrication distinctes par série ; vérifiez le connecteur sous la selle ou derrière le carénage.

KTM :

  • Série Duke (125, 200, 390, 690, 790, 890, 990) : (diverses années de fabrication avec connecteur OBD à 6 broches)
  • Série RC (125, 200, 390) : (diverses années de fabrication avec connecteur OBD à 6 broches)
  • Série Adventure (390, 790, 890, 990, 1090, 1190, 1290) : (diverses années de fabrication avec connecteur OBD à 6 broches)
  • SMC / SMC R (690) : (diverses années de fabrication avec connecteur OBD à 6 broches)
  • EXC / EXC-F / XC-W (modèles tout-terrain avec connecteur de diagnostic à 6 broches) : (années de fabrication non spécifiées dans la source)
💡
Bon à savoir : Le connecteur de diagnostic sur les motocyclettes KTM se situe généralement sous la selle ou derrière un carénage ; le manuel d'atelier du modèle indique l'emplacement exact. Vérifiez dans le manuel d'atelier que votre version dispose du connecteur à 6 broches avant de commander.

Contenu de l'emballage

  • 1x OBDSTAR (N019) | Adaptateur KTM 6-broches OBD – 16-broches OBD2 | Motocyclette

Spécifications techniques

Spécification Description
Marque OBDSTAR
Numéro d'article N019
Type Adaptateur
Application Connecteur de diagnostic sur les motocyclettes KTM équipées du connecteur propriétaire 6-broches
Connecteur côté véhicule KTM 6-broches OBD
Connecteur côté appareil 16-broches OBD2
Communication Ligne K ou bus CAN, transmis passivement vers J1962
Unités de commande Unités de commande de la motocyclette, y compris le système moteur
Segment Motocyclette
Marques supportées KTM
Gamme de modèles Duke, RC, Adventure, SMC/SMC R et EXC/EXC-F/XC-W avec connecteur 6-broches
Requis pour l'utilisation Appareil de lecture OBDSTAR avec couverture motocyclette, tel que MS50, MS70 ou MotoMaster
Équipement supplémentaire requis Câble OBD2 16-broches standard de l'appareil OBDSTAR
Poids 0,05 kg
