OBDSTAR IScan BMW | Appareil de diagnostic | Moto

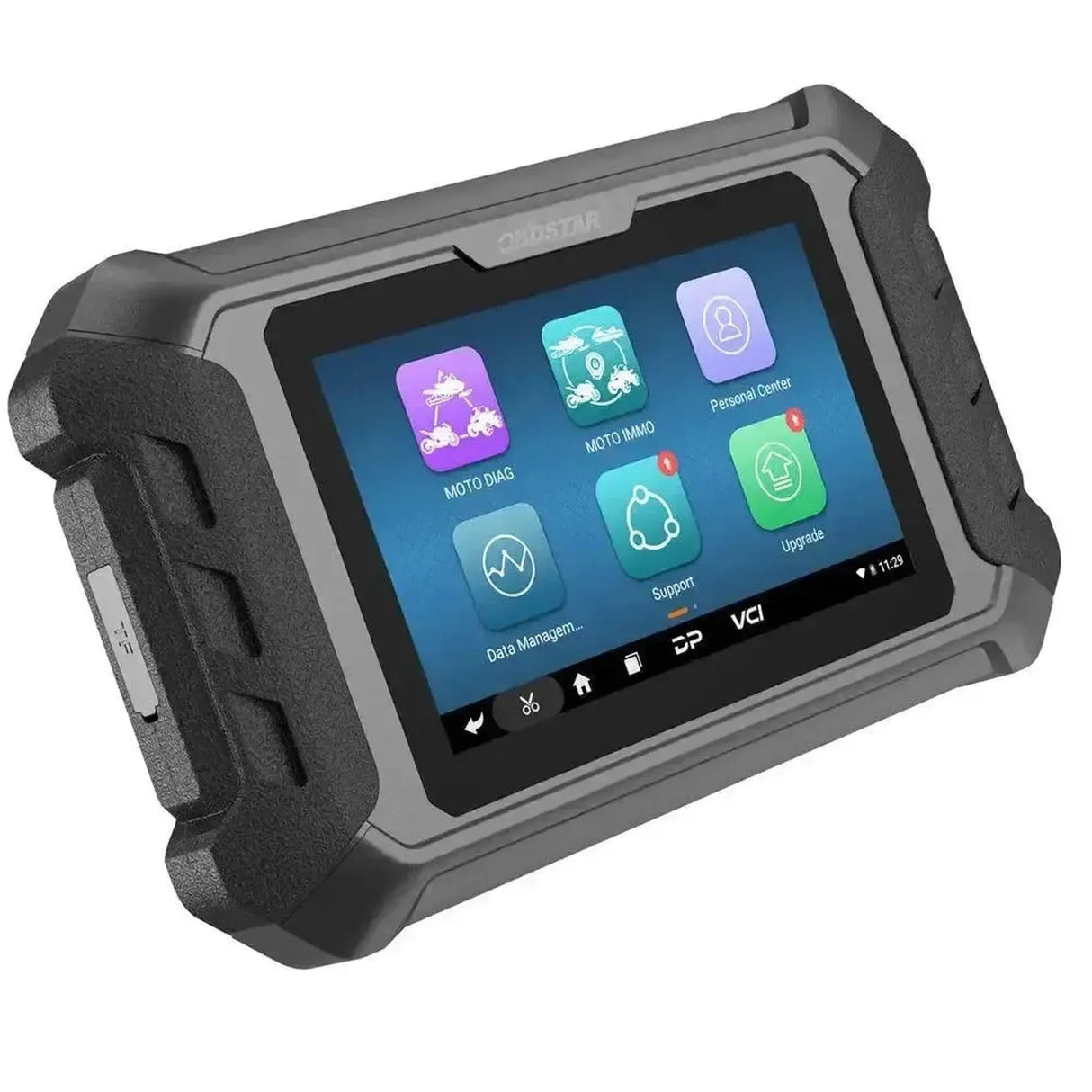

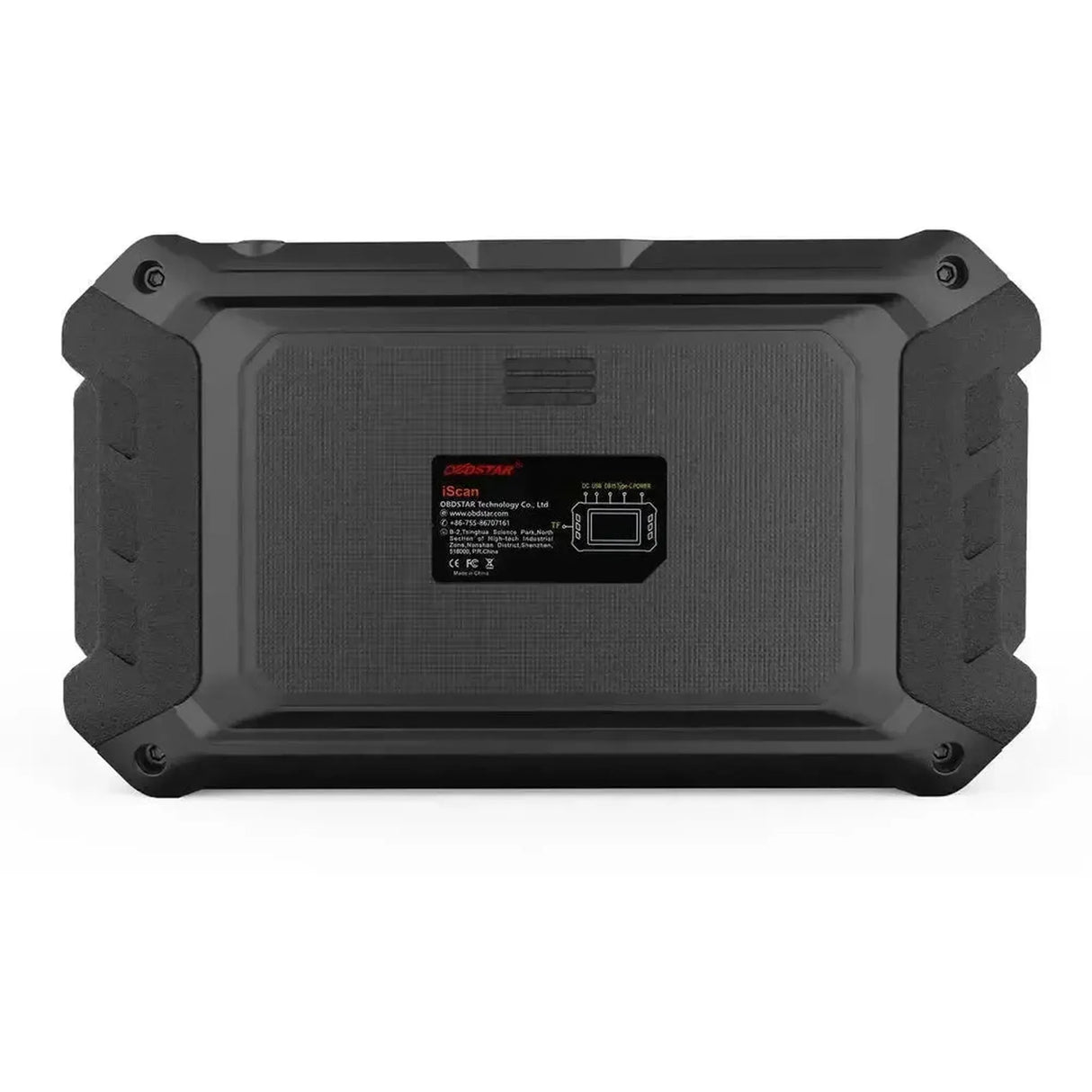

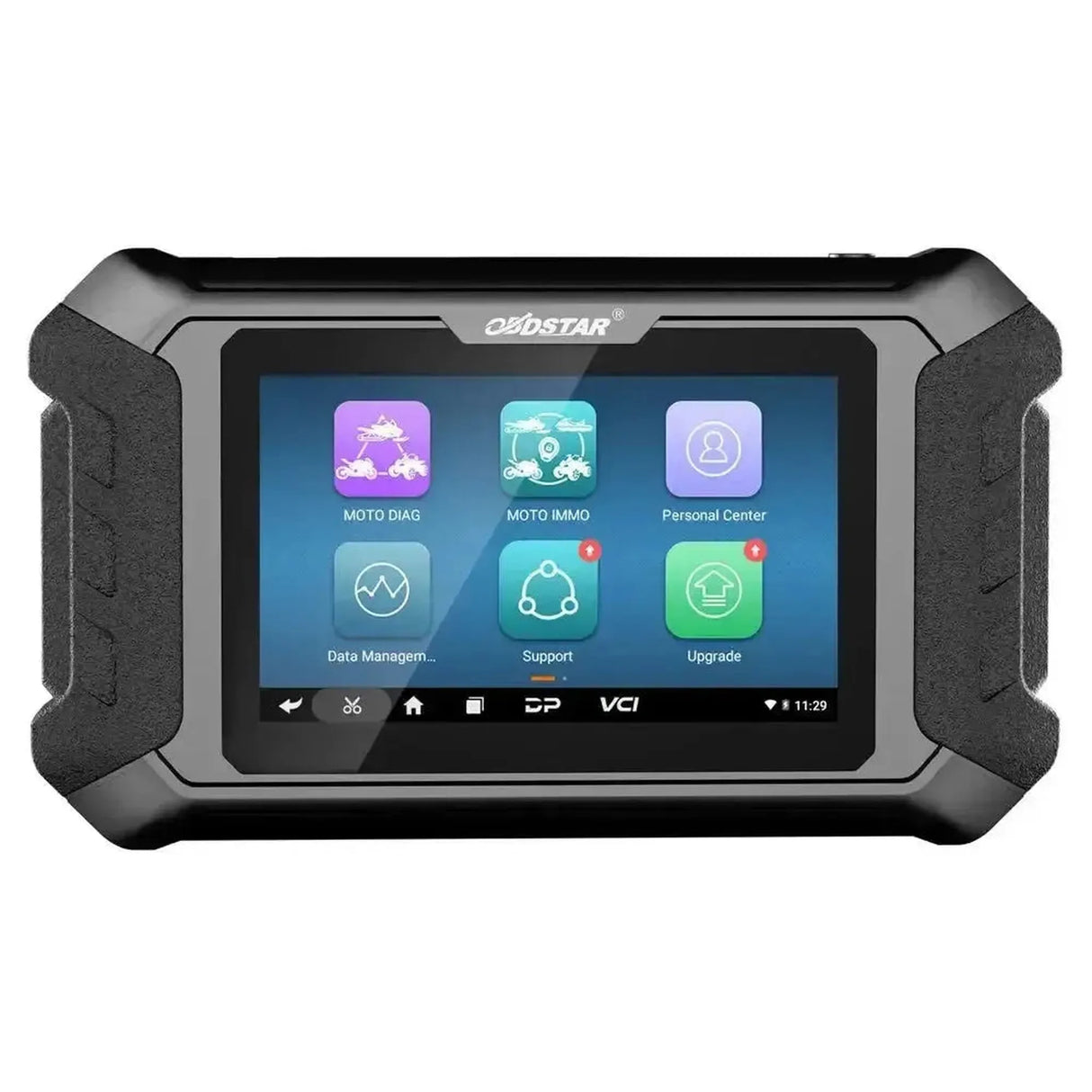

La OBDSTAR IScan BMW est un appareil de lecture professionnel, spécialement développé pour les motos BMW. Ce système est équipé d'un processeur quad-core RK3128, d'un écran tactile 5,0 pouces et fonctionne sous le système d'exploitation Android 5.1.1. L'appareil prend en charge des fonctions de diagnostic étendues, des routines de service et d'entretien ainsi que la programmation de clés. Une licence avec 1 an de mises à jour est incluse.

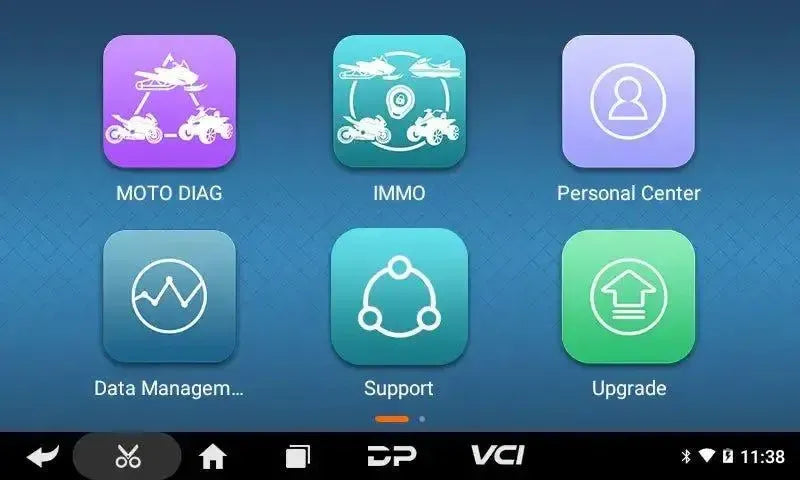

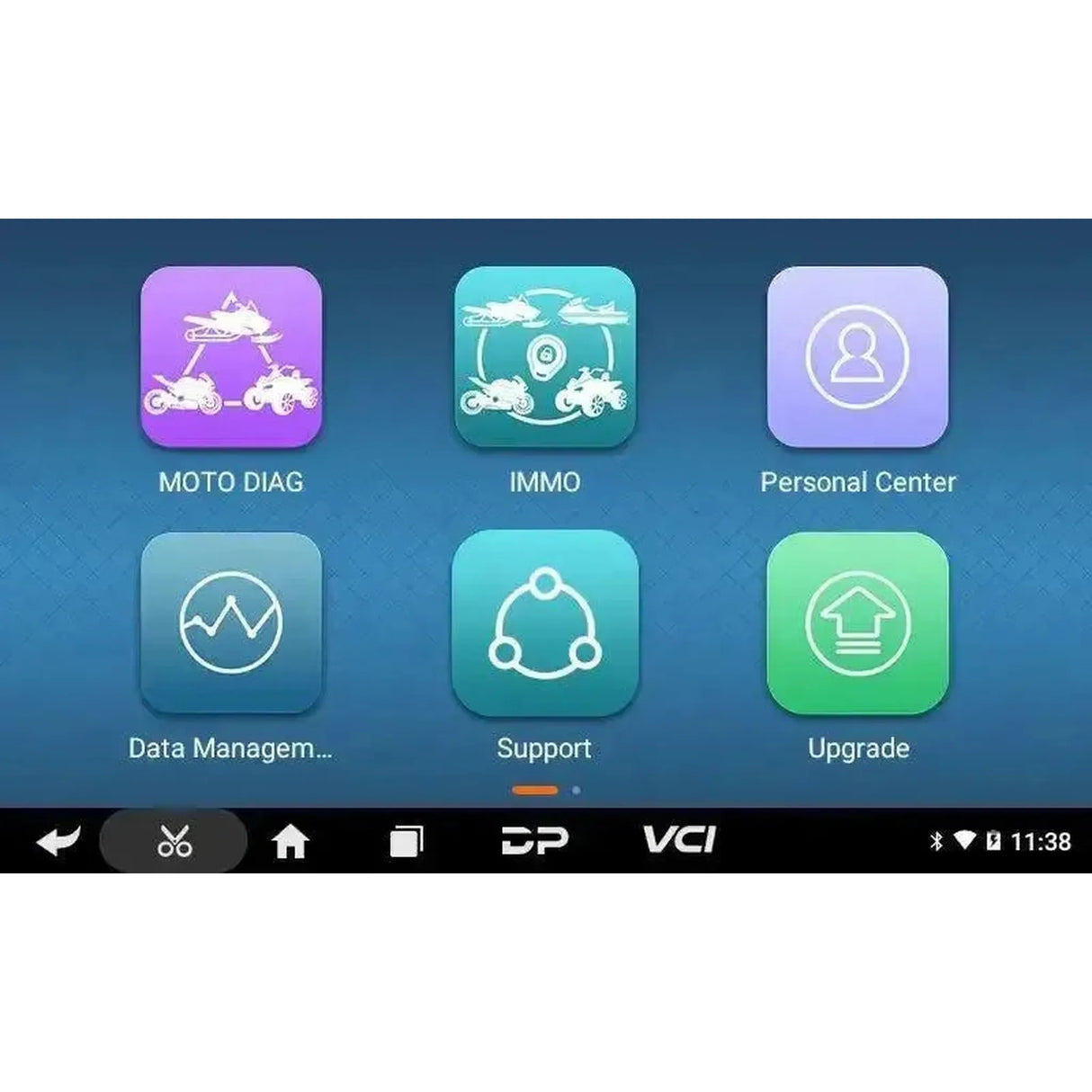

L'appareil offre une interface claire et conviviale pour effectuer des tâches de diagnostic complexes. La fonctionnalité comprend la lecture de données en direct, la réalisation de tests d'actionneurs et la réinitialisation des valeurs d'adaptation. Le système est conçu comme une tablette portable, ce qui facilite son utilisation en atelier.

---

Fonctions de diagnostic :

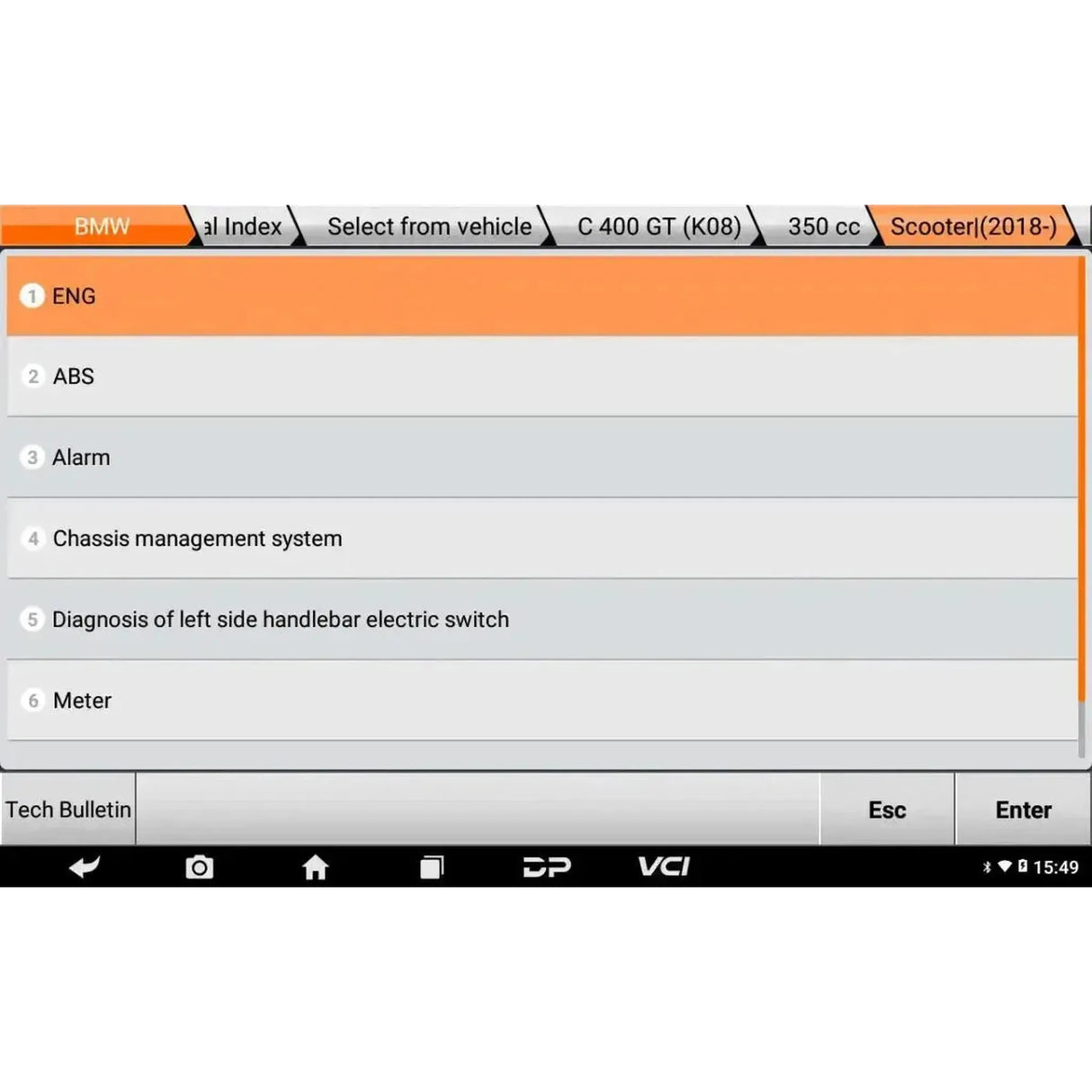

Le système effectue des diagnostics approfondis en communiquant avec les unités de commande de la moto. Les fonctions incluent l'identification des problèmes et l'analyse des performances du système.

• Lecture et effacement des codes d'erreur : Lit et supprime les codes d'erreur de diagnostic (DTC) de tous les modules disponibles.
• Freeze frame : Affiche les données enregistrées du véhicule au moment où un code d'erreur a été enregistré.
• Données en direct : Affiche les flux de données en temps réel des capteurs et composants.
• Test d'actionneur : Active les composants et systèmes pour un contrôle fonctionnel.

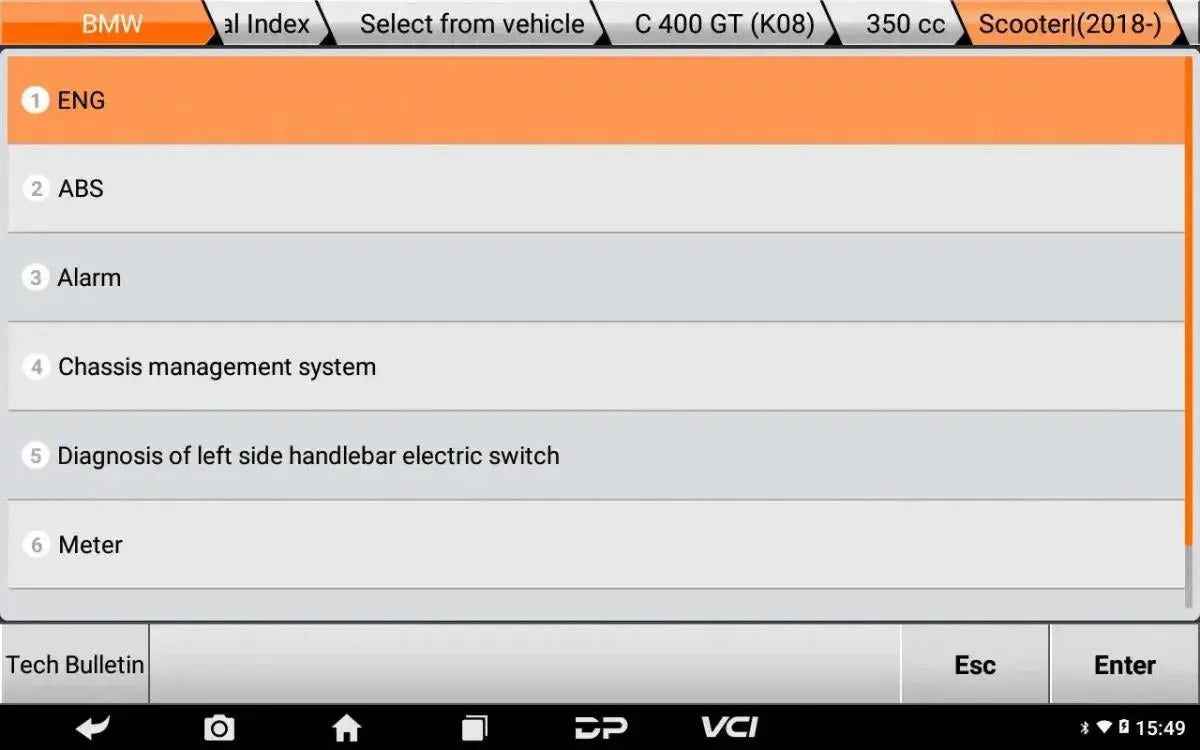

• Scan automatique : Effectue un scan complet de tous les systèmes électroniques présents.
• Informations ECU : Affiche des informations détaillées sur l'unité de commande installée.

---

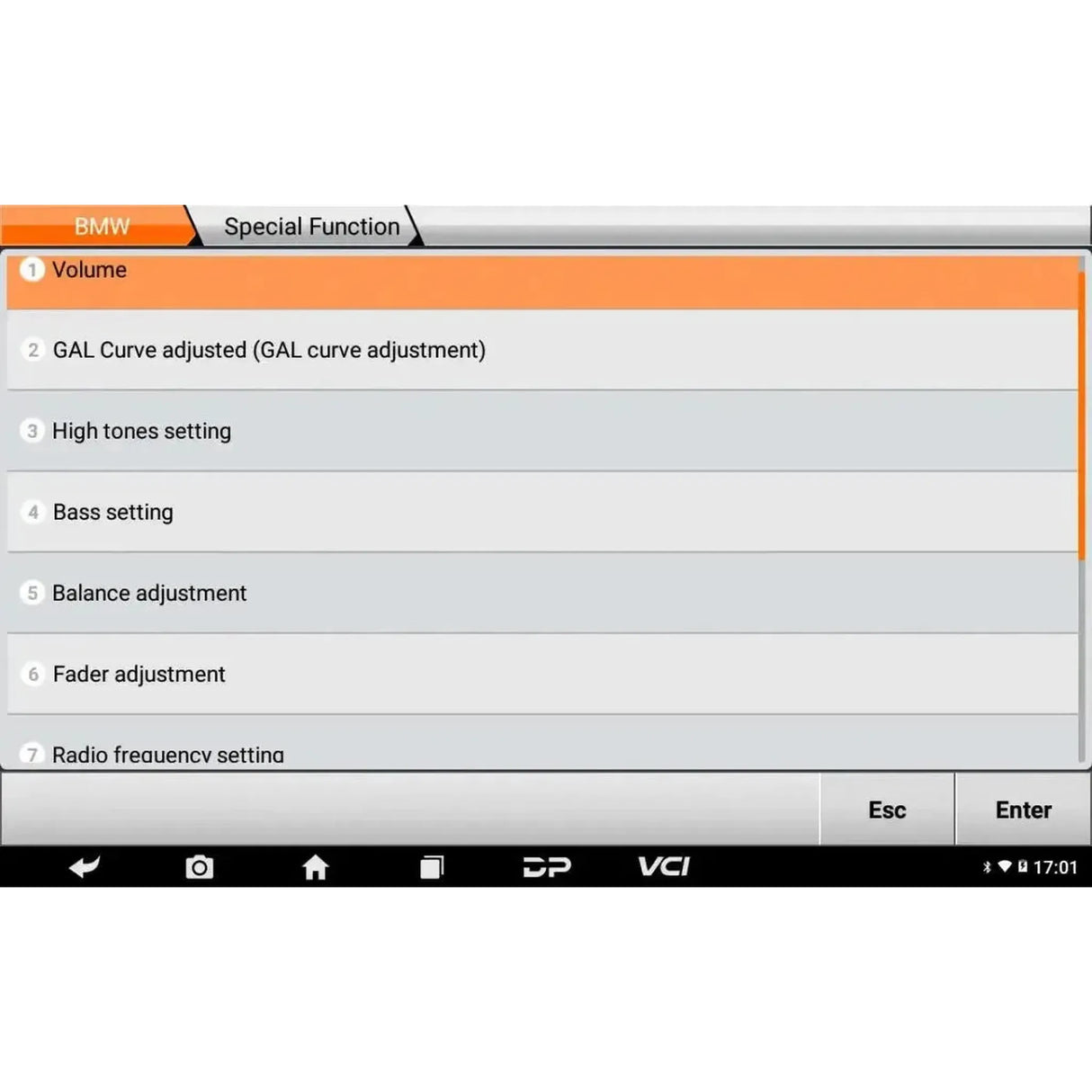

Fonctions de service et d'entretien :

Cet appareil prend en charge plus de 80 Fonctions de service et d'entretien. Les fonctions disponibles peuvent varier selon le modèle spécifique du moteur et l'année de fabrication.

Entretien général et service :

• Réinitialisation de l'intervalle de service : Lire, régler et réinitialiser l'indicateur d'intervalle de service et les données de service associées.
• Effacement de la mémoire des défauts : Supprimer les codes d'erreur enregistrés dans les unités de contrôle.
• Réinitialisation des valeurs d'adaptation : Restaurer les réglages de base de divers capteurs et actionneurs dans le système.
• Activation/désactivation du mode transport : Activer ou désactiver le mode transport à des fins logistiques.
• Apprentissage des capteurs de pression des pneus (RDC) : Enregistrer et configurer de nouveaux capteurs de pression des pneus dans le système.
• Écriture du numéro d'identification du véhicule (VIN) : Enregistrer le VIN dans diverses unités de contrôle, comme le tableau de bord (KOMBI).
• Réglage du kilométrage : Corriger ou régler la distance totale parcourue sur le tableau de bord.
• Calibration des données d'adaptation des pneus : Calibrer les données adaptatives liées aux pneus.

Moteur et chaîne cinématique :

• Apprentissage du papillon des gaz et de la poignée des gaz : Calibrer le capteur de papillon des gaz, le capteur de poignée des gaz et le capteur de position du rotor.
• Réglage de la limitation de régime pendant la période de rodage : Activer, désactiver ou régler la limitation de régime durant la période de rodage.
• Contrôle de compression : Effectuer un test pour vérifier la compression du moteur.
• Apprentissage de l'assistant de changement de vitesse : Initialiser l'assistant de changement de vitesse automatisé après remplacement ou maintenance.
• Calibration de la soupape d'échappement : Régler le servomoteur de la soupape d'échappement et de la soupape d'interférence.
• Calibration de l'actionneur de ralenti : Régler l'actionneur pour le contrôle du régime de ralenti.
• Réglage du point mort : Effectuer des ajustements pour le point mort.
• Contrôle de la synchronisation : Vérifier la synchronisation des systèmes moteurs.
• Contrôle de l'arbre de transmission : Effectuer un contrôle diagnostique de l'arbre de transmission.

Freins :

• Purgez le système ABS : Effectuer une procédure automatisée pour purger le modulateur de pression ABS.
• Réinitialiser l'indicateur d'usure des plaquettes de frein : Réinitialiser l'indicateur d'usure après le remplacement des plaquettes de frein.
• Effectuer un test de freinage : Lancer des tests de diagnostic pour le système de freinage, y compris les interrupteurs de frein.
• Configurer le codage de version ABS : Configurer le module ABS avec les spécifications correctes du véhicule.

Suspension et châssis :

• Calibrer la suspension électronique (ESA/DDC) : Calibrer les composants du système de suspension électronique, y compris les jambes de suspension et Enduro ESA.
• Calibrer les capteurs de hauteur de conduite : Régler les capteurs mesurant la hauteur de conduite pour des systèmes tels que ESA et DDC.
• Élever/abaisser le châssis : Mettre manuellement ou via logiciel le châssis en position de service.
• Contrôler le système hydraulique : Vérifier le niveau de liquide et le fonctionnement général de l'hydraulique du châssis et de la pompe de suspension.

Électronique et instruments :

• Gestion des clés : Activer ou désactiver la détection des clés de contact.
• Appairer l'écran TFT : Appairer le numéro de série d'un nouvel écran TFT au véhicule.
• Calibrer les phares : Régler et calibrer les phares ainsi que le système de réglage adaptatif des phares.
• Autotest du tableau de bord : Effectuer un test fonctionnel du tableau de bord et des autres affichages (LCD/LED).
• Synchroniser la télécommande : Synchroniser la télécommande infrarouge avec le véhicule.
• Calibrer les prises de bord : Calibrer l'alimentation électrique via les prises de bord.
• Activer/désactiver le mode présentation : Activer ou désactiver le mode démonstration.
• Calibrer le pare-brise : Calibrer les positions finales d'un pare-brise réglable électroniquement.
• Mettre à jour les services télématiques et d'urgence : Mise à jour du logiciel des services télématiques et de l'appel d'urgence intelligent.

Systèmes d'assistance :

• Calibration des capteurs radar : Calibration des capteurs radar avant et arrière pour des systèmes tels que le régulateur de vitesse adaptatif.
• Réinitialisation des valeurs d’adaptation du capteur de lacet : Réinitialisation des valeurs d’apprentissage du capteur mesurant la rotation du véhicule (capteur de vitesse angulaire).

Batterie et systèmes hybrides :

• Démarrage de la batterie haute tension : Initialisation du système haute tension après maintenance ou remplacement.
• Détermination de la capacité de la batterie haute tension : Analyse et détermination de la capacité actuelle de la batterie.
• Recalibrage de l’état de charge (SOC) : Recalibrage de la mesure de l’état de charge.
• Réinitialisation de l’autonomie de la batterie de traction : Réinitialisation du calcul de l’autonomie restante.
• Activation du convertisseur DC/DC : Activation du convertisseur pour le réseau électrique standard.

---

Modules d’extension optionnels :

La fonctionnalité de la OBDSTAR IScan BMW peut être étendue avec divers modules optionnels. Ces extensions sont spécialement conçues pour ce système et sont vendues séparément.

Modules matériels et accessoires :

• M002A : Un câble de masse (GND) utilisé pour établir une mise à la terre correcte lors des procédures de diagnostic.
• M003A : Un câble de liaison multifonction pour se connecter à des broches spécifiques sur les modules lorsque le connecteur de diagnostic standard n’est pas disponible.

---

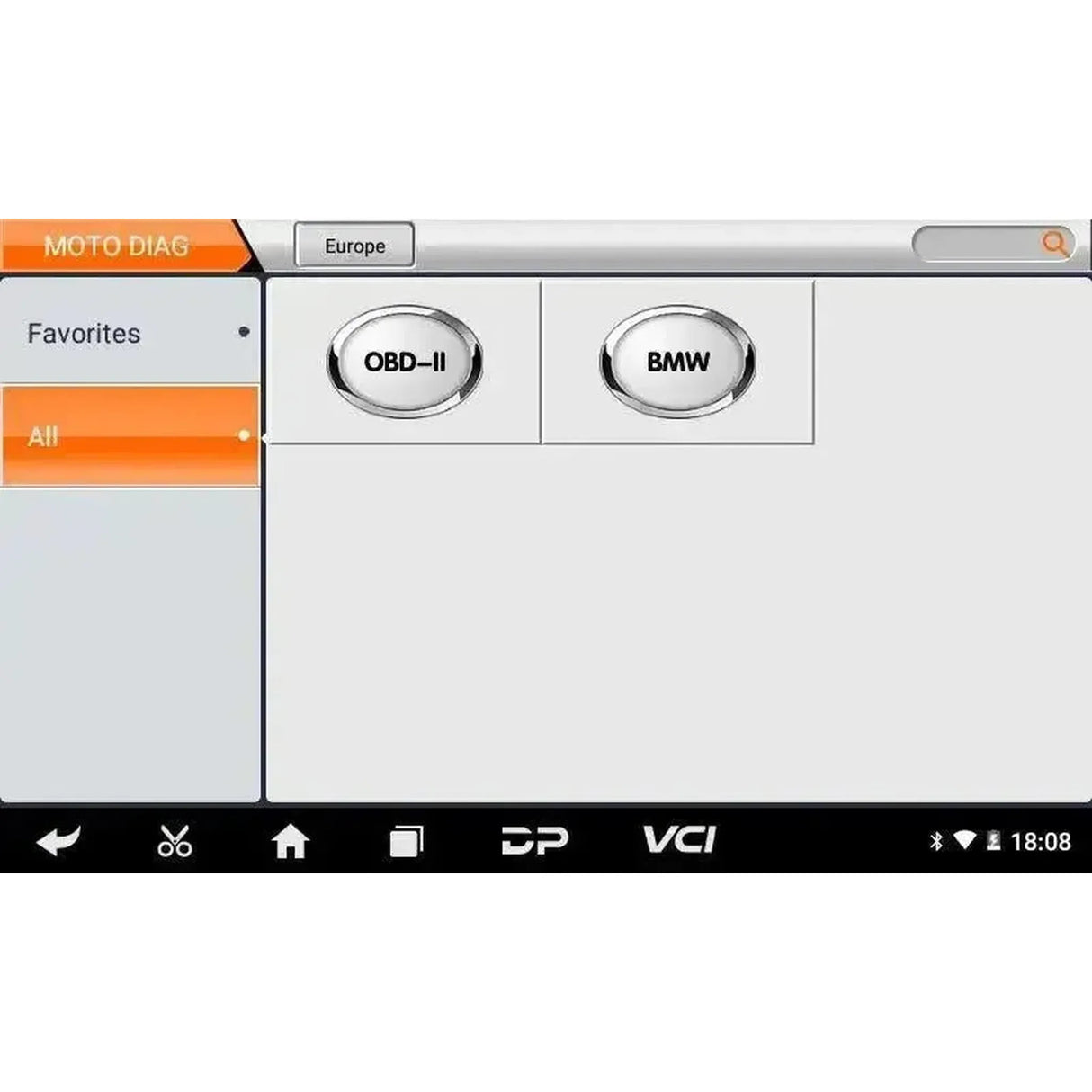

Marques de véhicules prises en charge :

Cet appareil de diagnostic est spécialement conçu pour les motos de la marque BMW.

• Européen : BMW

---

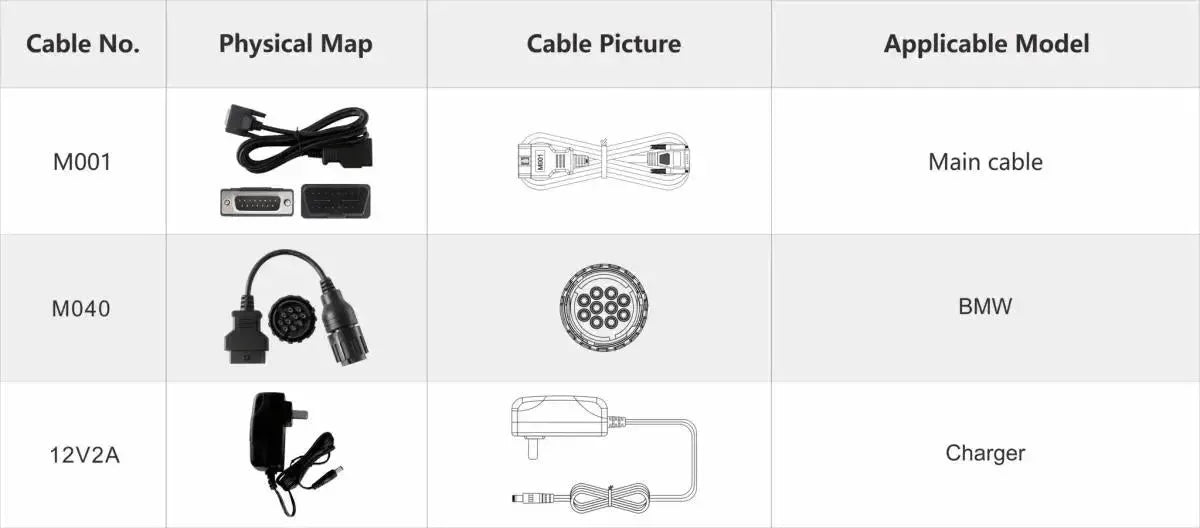

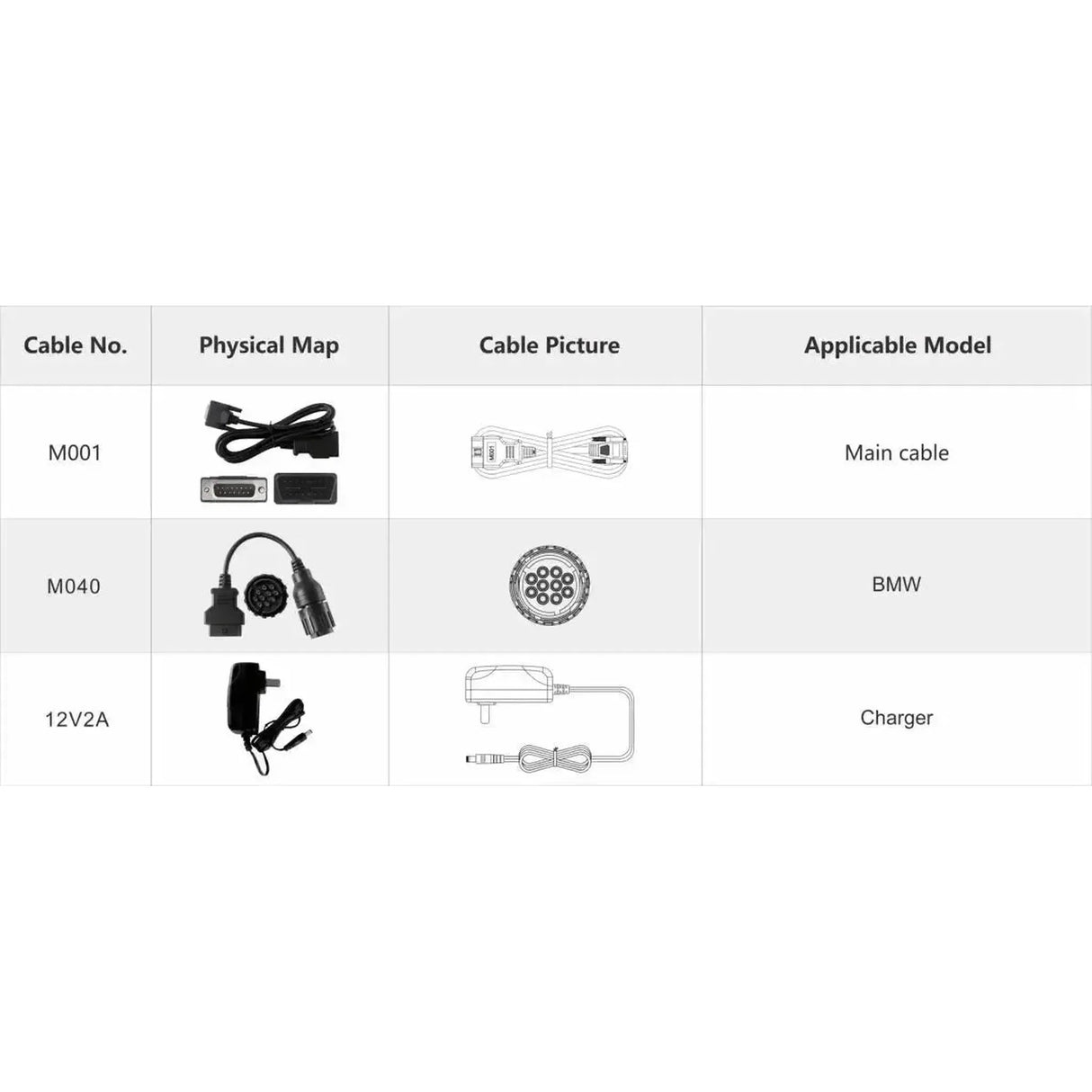

Contenu de l’emballage:

• 1x OBDSTAR IScan BMW
• 1x Câble principal M001
• 1x Câble adaptateur M040 BMW
• 1x Chargeur 12V2A

---

Informations sur la licence :

• Inclus 1 an de mises à jour : Une licence de mise à jour de 12 mois est incluse à l'achat.

À l'expiration de la période de licence, l'appareil continue de fonctionner avec la dernière version logicielle installée. L'accès aux nouvelles mises à jour logicielles et aux fonctions en ligne nécessite une nouvelle licence.

---

Spécifications techniques :

Spécification	Description
Marque du produit	OBDSTAR
Modèle du produit	IScan BMW
Système d'exploitation	Android 5.1.1
Taille de l'écran	5,0 pouces
Résolution d'écran	800*480
Processeur	RK3128 quad-core ARM cortex A7
Connectivité	USB
Batterie	2600mA, batterie lithium polymère rechargeable
