OBDSTAR IScan BMW | Appareil de diagnostic | Moto

Fonctions de diagnostic

L'OBDSTAR IScan BMW offre des fonctions de diagnostic complètes pour les systèmes électroniques des motos BMW. Les fonctions ci-dessous sont disponibles pour le dépannage et l'analyse.

• Lecture des codes d'erreur : Lecture des codes d'erreur enregistrés et actifs de tous les modules de contrôle pris en charge.
• Effacement des codes d'erreur : Suppression des codes d'erreur après réparation effectuée.
• Données en direct : Affichage en temps réel des valeurs des capteurs sous forme de texte, de graphique en forme d'onde ou de diagramme d'instruments pour l'analyse des défauts des capteurs et composants.
• Enregistrement et lecture des données : Enregistrement des flux de données en direct et lecture ultérieure pour une analyse détaillée des défauts.
• Tests d'actionneurs : Activation des composants et actionneurs pour vérifier leur fonctionnement.

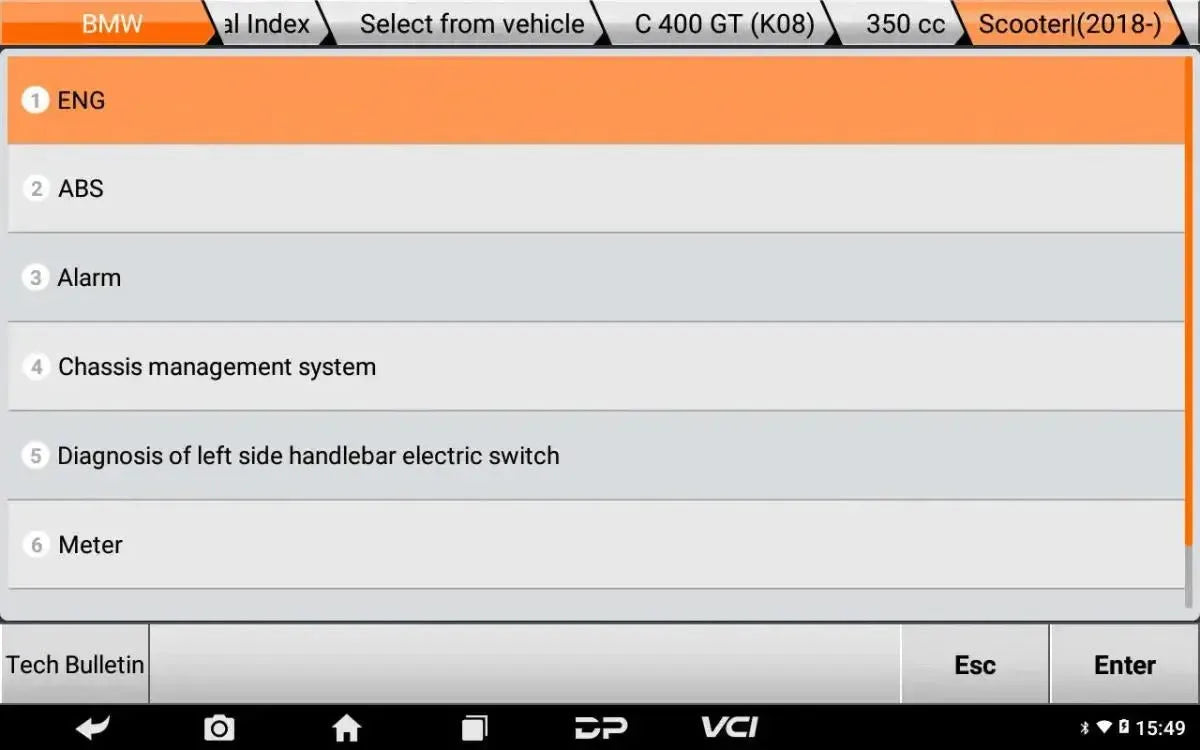

• Scan automatique : Scan automatisé de tous les modules de commande pour un aperçu rapide des défauts système.
• Reconnaissance automatique du VIN : Détection automatique du numéro d'identification du véhicule pour une sélection rapide du véhicule.
• Codage de module : Codage des modules de commande après remplacement ou modification.
• Programmation de module : Programmation des modules de commande avec un logiciel spécifique à la marque.
• Réglages ECU : Modification des valeurs de configuration dans le module de commande moteur.
• Assistance aux erreurs : Informations d'aide, bulletins techniques et informations sur les prises de diagnostic pour soutenir la réparation.

Fonctions de service et d'entretien

L'OBDSTAR IScan BMW prend en charge une large gamme de fonctions de service et d'entretien pour les motos BMW. La disponibilité des fonctions peut varier selon le modèle et l'année de fabrication.

Moteur et transmission

• Réglage de la limitation du régime moteur pendant la période de rodage : Configuration de la limitation du régime moteur durant la période de rodage.
• Apprentissage et réglage du capteur de papillon : Apprentissage et calibration du capteur de papillon après remplacement ou nettoyage.
• Réglage du capteur Hall : Réglage du capteur Hall pour un traitement correct du signal.
• Apprentissage du capteur de poignée des gaz et du capteur de position du rotor : Apprentissage des capteurs de poignée des gaz et de position du rotor.
• Réglage de la position au point mort : Ajustement du réglage de la position au point mort de la transmission.
• Démarrage de l'assistant de changement de vitesse automatisé : Initialisation de l'assistant de changement de vitesse automatisé.
• Écriture du numéro d'identification du véhicule dans le module de transmission : Programmation du VIN dans le module de transmission.

Systèmes de freinage et de stabilité

• Purge du modulateur de pression : Purge du modulateur de pression dans le système de freinage.
• Réinitialisation des valeurs d'adaptation du capteur de lacet : Réinitialisation des valeurs apprises du capteur de lacet.
• Réinitialisation de l'indicateur d'usure des plaquettes de frein : Réinitialisation de l'indicateur d'usure après remplacement des plaquettes de frein.
• Configuration du codage de version ABS : Configuration du codage de version du module ABS.
• Écrire le numéro d'identification du véhicule dans le module ABS : Programmation du VIN dans le module ABS.

Pneus et suspension

• Apprendre les capteurs de pression des pneus (RDC) : Apprentissage des capteurs de pression des pneus par le système.
• Effacer les données du capteur de pression des pneus (RDC) : Suppression des données enregistrées des capteurs de pression des pneus.
• Calibrer les données d'adaptation des pneus : Calibration des données d'adaptation des pneus.
• Calibrer la suspension électronique (ESA) : Calibration du système de suspension électronique.
• Calibrer les capteurs de hauteur de conduite (ESA/DDC) : Calibration des capteurs de hauteur de conduite pour ESA et DDC.
• Calibrer la suspension électronique de jambe de force (ESA) : Calibration de la jambe de force dans le système ESA.
• Calibrer l'hydraulique complète : Calibration du circuit hydraulique complet.
• Élever et abaisser le châssis et la suspension : Commande du réglage du châssis et de la suspension.
• Commander la pompe de suspension hydraulique : Activation de la pompe de suspension hydraulique.
• Corriger le niveau de remplissage de l'hydraulique du châssis : Ajustement du niveau de remplissage de l'hydraulique du châssis.

Carrosserie et systèmes de confort

• Calibrer le phare : Calibration de l'alignement des phares.
• Calibrer le pare-brise : Calibration du pare-brise réglable électriquement.
• Calibrer les prises de bord : Calibration des prises de bord.
• Calibrer le capteur de type film : Calibration du capteur de type film.
• Calibrer les capteurs radar : Calibration des capteurs radar pour les systèmes d'aide à la conduite.
• Activer les capteurs radar : Activation des capteurs radar après installation.
• Activer le mode terrain des capteurs radar : Activation du mode terrain pour les capteurs radar.
• Calibrer la sortie pin 5 de l'unité de commande GMSF : Calibration de la sortie sur la broche 5 de l'unité de commande GMSF.

Systèmes électriques et de sécurité

• Désactiver/activer la clé de contact : Activation et désactivation des clés de contact dans le système.
• Enregistrer une télécommande : Enregistrement d'une télécommande dans le système du véhicule.
• Synchroniser la télécommande infrarouge : Synchronisation de la télécommande infrarouge.
• Configurer la langue de l'appel d'urgence intelligent : Configuration de la langue pour le système d'appel d'urgence intelligent.
• Mettre à jour l'appel d'urgence intelligent : Mise à jour du système d'appel d'urgence intelligent.
• Mettre à jour les services télématiques : Mise à jour des services télématiques.
• Associer le numéro de série de l'écran TFT : Associer le numéro de série de l'écran TFT au système.
• Écrire le numéro d'identification du véhicule (VIN) dans le tableau de bord : Programmer le VIN dans le tableau de bord.
• Modifier le kilométrage : Modifier le kilométrage sur le tableau de bord.

Système haute tension et propulsion électrique

• Déterminer la capacité de la batterie haute tension : Évaluer la capacité actuelle de la batterie haute tension.
• Démarrer le système haute tension et la batterie : Initialiser le système haute tension et la batterie.
• Écrire l'ID de la batterie haute tension : Programmer le code d'identification dans la batterie haute tension.
• Recalibrer l'état de charge (SOC) : Recalibrer le calcul de l'état de charge.
• Activer le convertisseur DC/DC : Activer le convertisseur DC/DC dans le système haute tension.
• Réinitialiser l'autonomie restante de la batterie de traction : Réinitialiser le calcul de l'autonomie restante.

Intervalle de service et entretien

• Configurer l'indicateur d'intervalle de service par date : Régler la date du service dans l'indicateur.
• Configurer l'indicateur d'intervalle de service par distance restante : Régler la distance restante avant le prochain service.
• Configurer les données de service : Configurer les données liées au service.

Autres fonctions de service et d'entretien

• Activer/désactiver le mode transport : Activer ou désactiver le mode transport.
• Activer/désactiver le mode présentation : Activer ou désactiver le mode présentation.
• Configurer le mode terrain : Configurer le mode terrain à des fins de diagnostic.

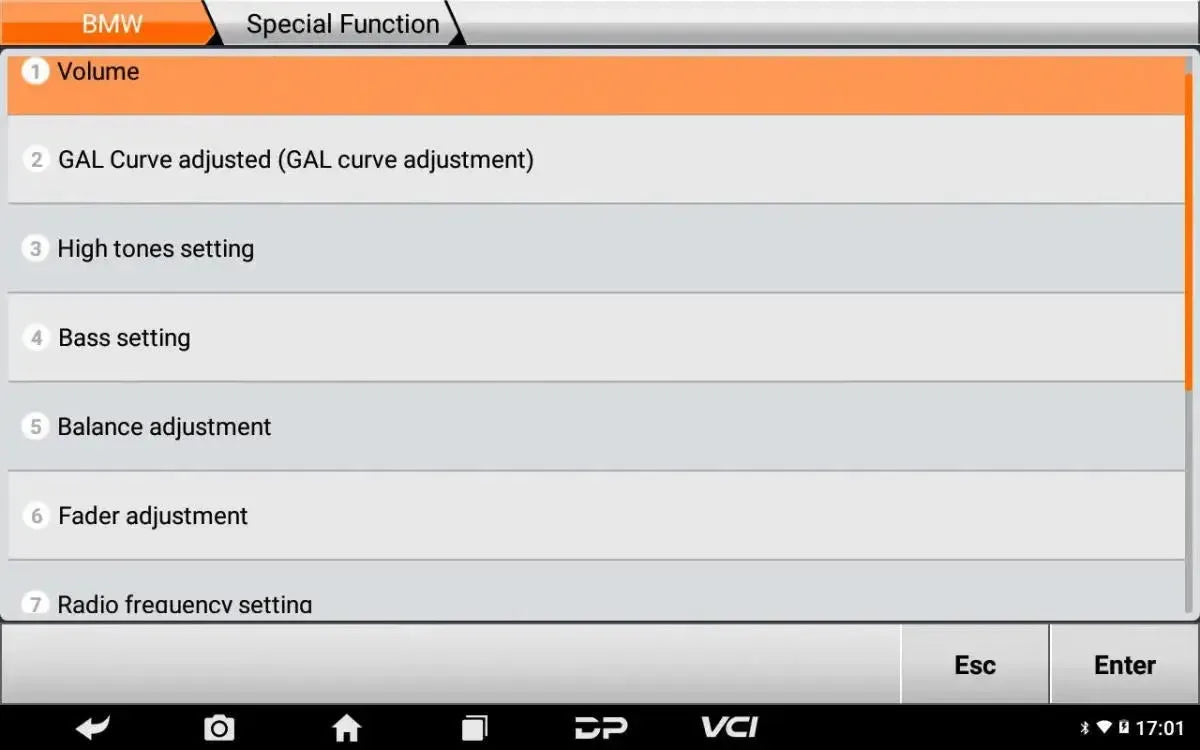

• Démarrer le mode audio : Initialiser le mode audio.
• Restaurer les réglages d'usine du mode audio : Réinitialiser le mode audio aux paramètres d'usine.
• Effectuer des ajustements selon l'équipement : Réaliser des ajustements basés sur l'équipement du véhicule.

Fonctions et possibilités spéciales

L'OBDSTAR IScan BMW offre, en plus du diagnostic standard, plusieurs fonctions spéciales qui améliorent la facilité d'utilisation et l'efficacité.

• Mise à jour logicielle en un clic : Mise à jour du logiciel de l'appareil via WiFi en une seule opération.
• Assistance à distance : Support à distance par les techniciens OBDSTAR via connexion WiFi.

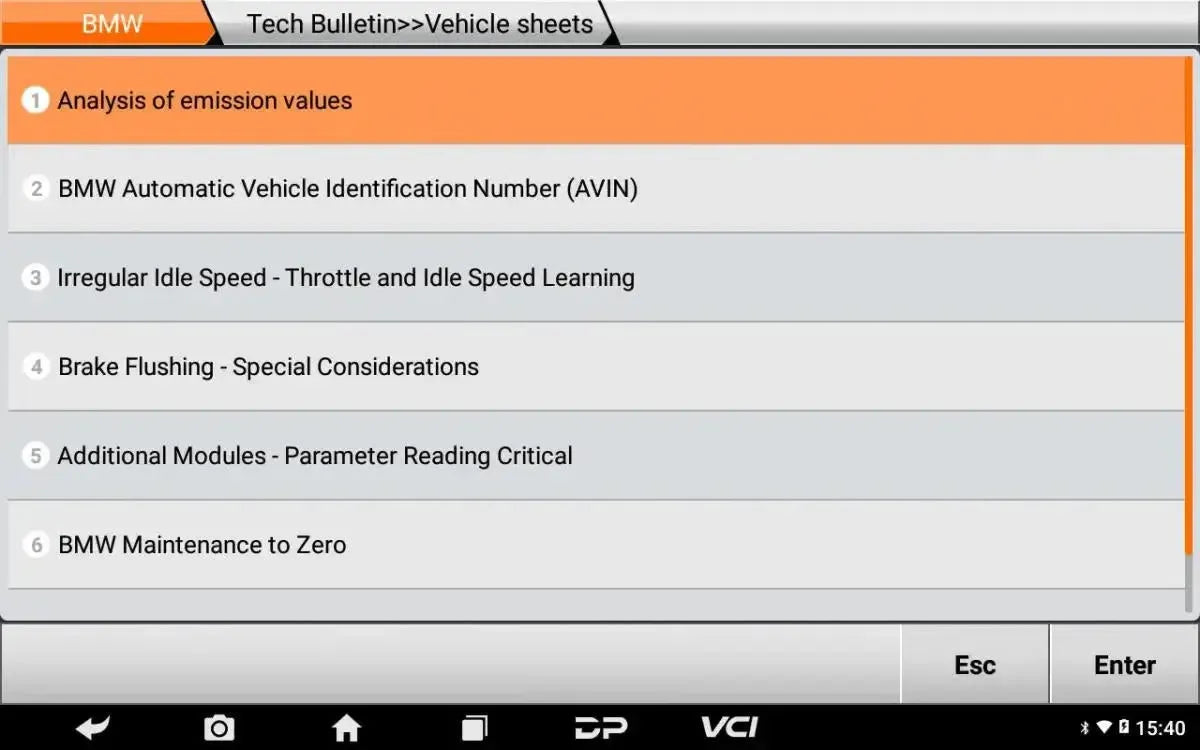

• Assistance aux erreurs et bulletins techniques : Accès à l'assistance aux erreurs, informations d'aide et bulletins techniques pour soutenir le diagnostic et la réparation.

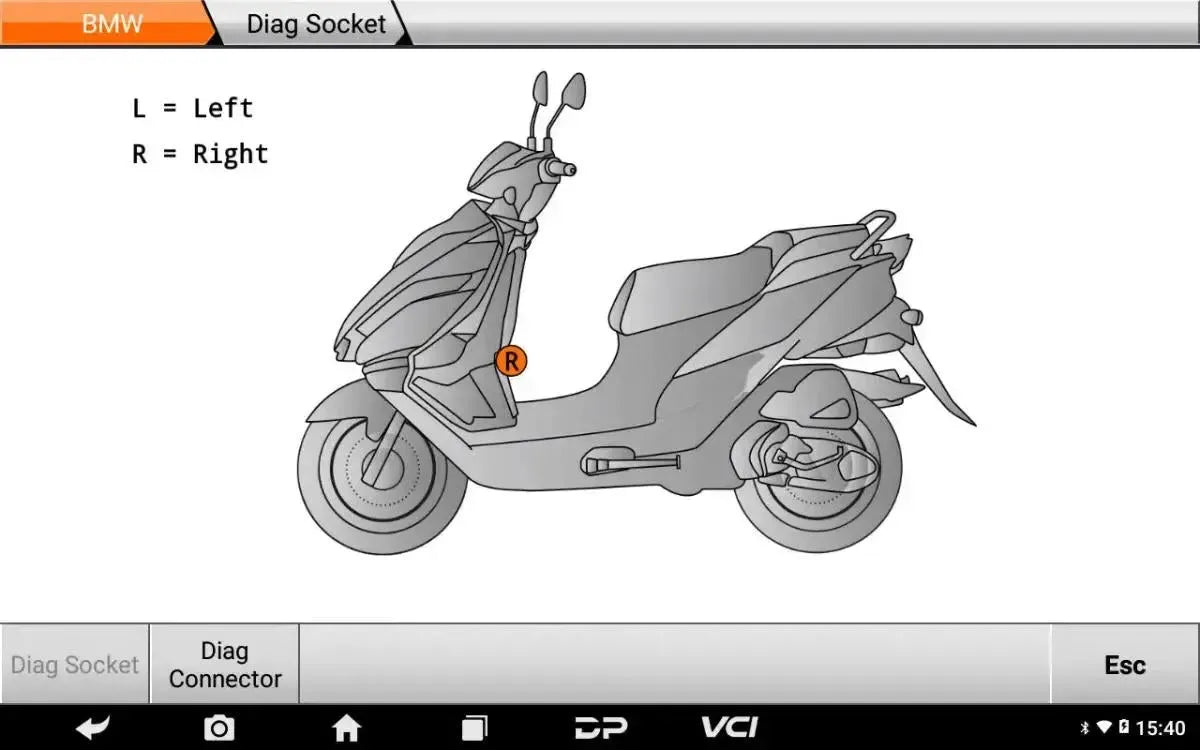

• Informations sur la prise de diagnostic : Affichage de l'emplacement et du brochage des prises de diagnostic par modèle de véhicule.
• Modes d'affichage multiples pour les données en direct : Présentation des données sous forme de texte, graphique en forme d'onde ou diagramme d'instruments.

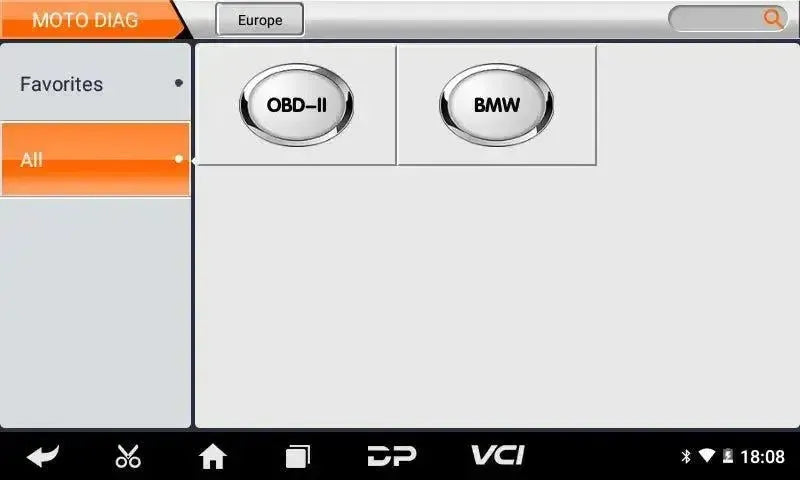

Marques de véhicules prises en charge

L'appareil est spécifiquement conçu pour le diagnostic des motos d'une seule marque de véhicule.

• Europe : BMW

Ajouts et extensions optionnels

Des accessoires matériels supplémentaires sont disponibles pour l'OBDSTAR IScan BMW pour des connexions de diagnostic spécifiques.

Modules matériels et accessoires

• Câble de mise à la terre M002A : Câble pour la mise à la terre de l'appareil lors des opérations de diagnostic.
• Câble de pont multifonction M003A : Câble de pont pour diverses connexions de diagnostic.

Informations sur la licence

L'OBDSTAR IScan BMW est livré avec une licence logicielle donnant accès aux fonctions de diagnostic et aux mises à jour logicielles pour motos BMW. La licence est liée au numéro de série de l'appareil.

• Période de licence : Valable 1 an à partir de l'activation de l'appareil.
• Mises à jour logicielles : Pendant la période de licence, des mises à jour sont proposées avec une couverture de modèles étendue, des fonctionnalités supplémentaires et des corrections de bugs pour les motos BMW, disponibles via WiFi en un clic.
• Fonctions étendues : Une licence active est requise pour accéder aux mises à jour en ligne, à l'assistance à distance par les techniciens OBDSTAR et au logiciel de diagnostic le plus récent.
• Après expiration de la licence : L'appareil continue de fonctionner avec la dernière version logicielle installée, mais les nouvelles mises à jour et l'extension de la couverture des modèles nécessitent le renouvellement de la licence.

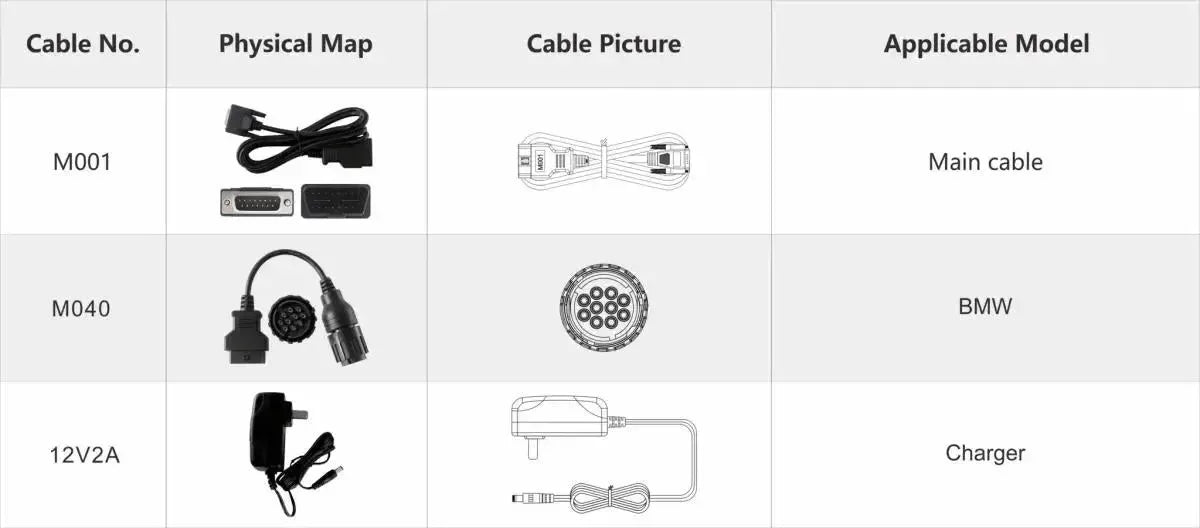

Contenu de l’emballage

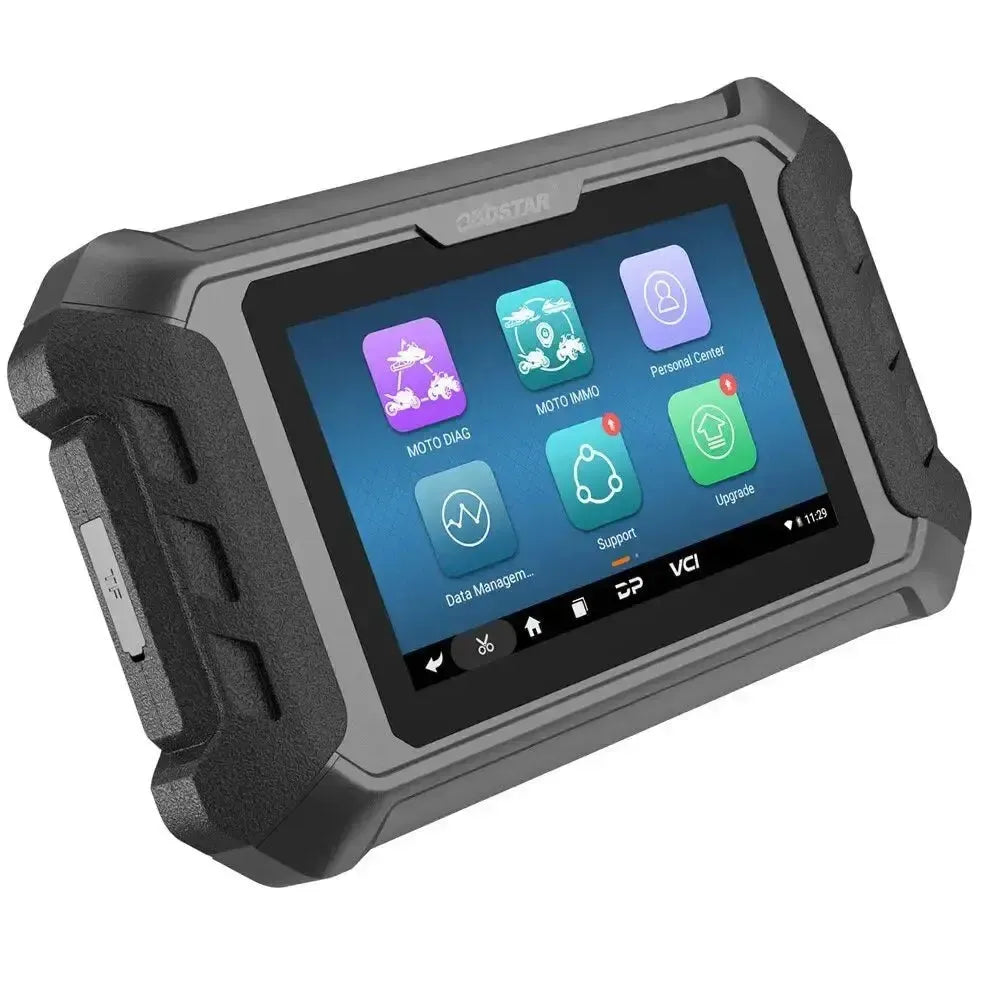

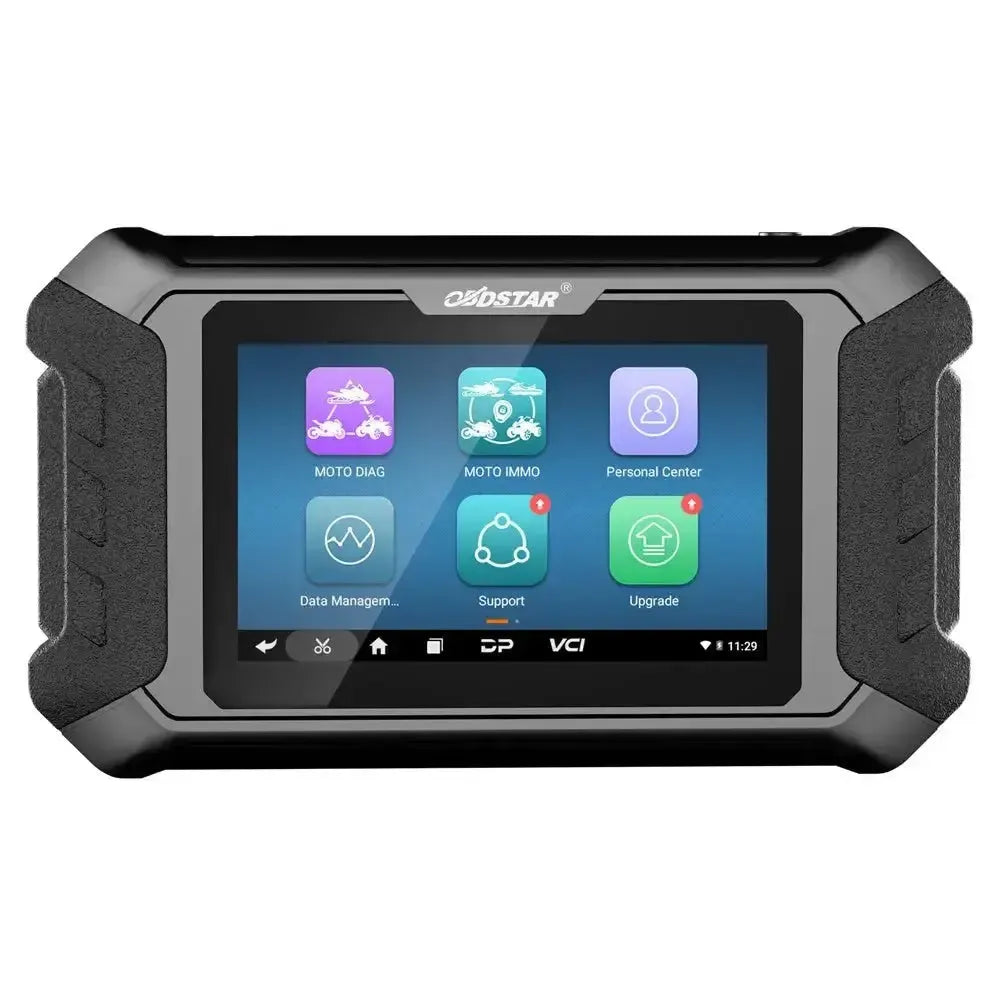

• 1x Appareil de diagnostic OBDSTAR IScan BMW
• 1x Chargeur 12V/2A
• 1x Câble principal M001
• 1x Adaptateur de diagnostic M040 BMW
