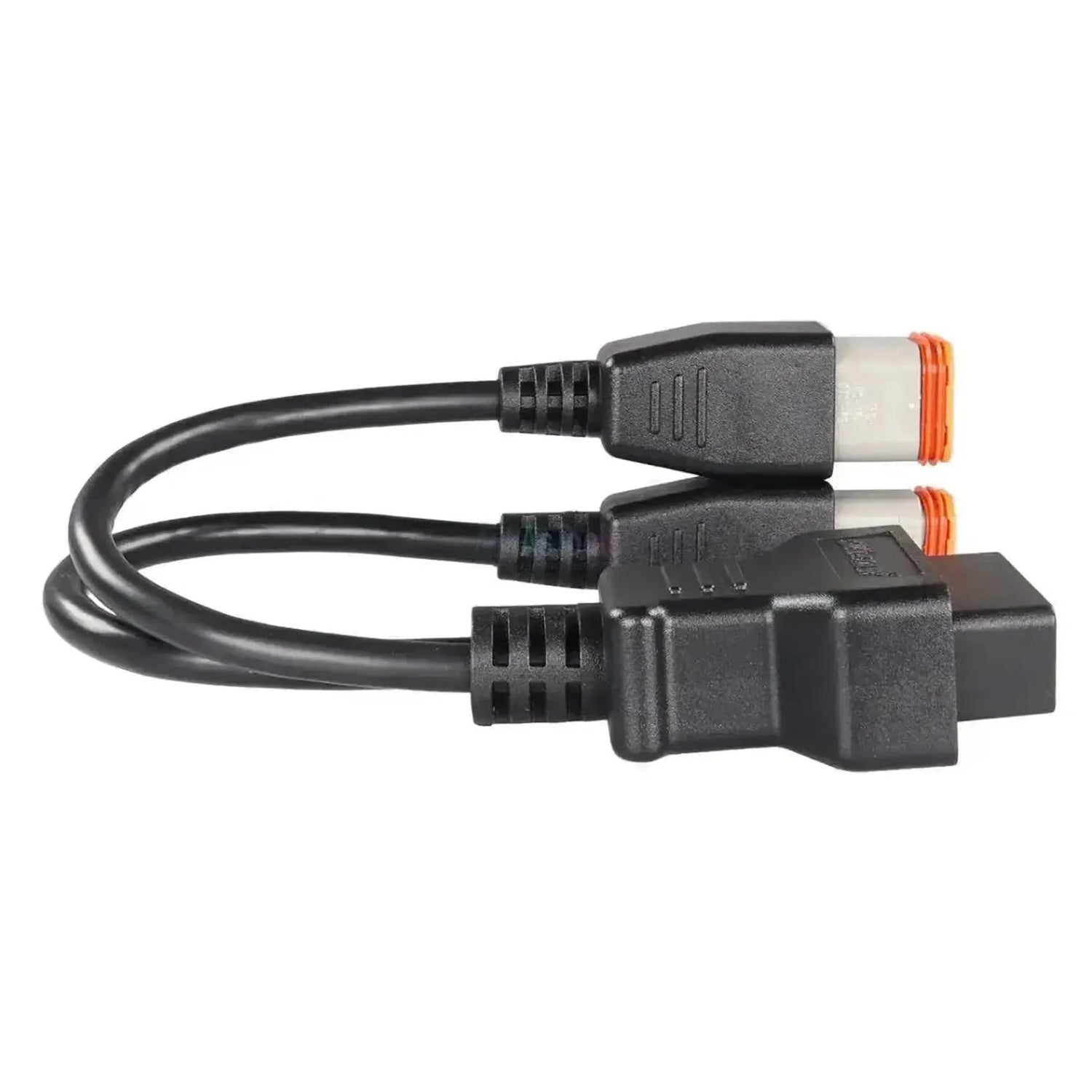

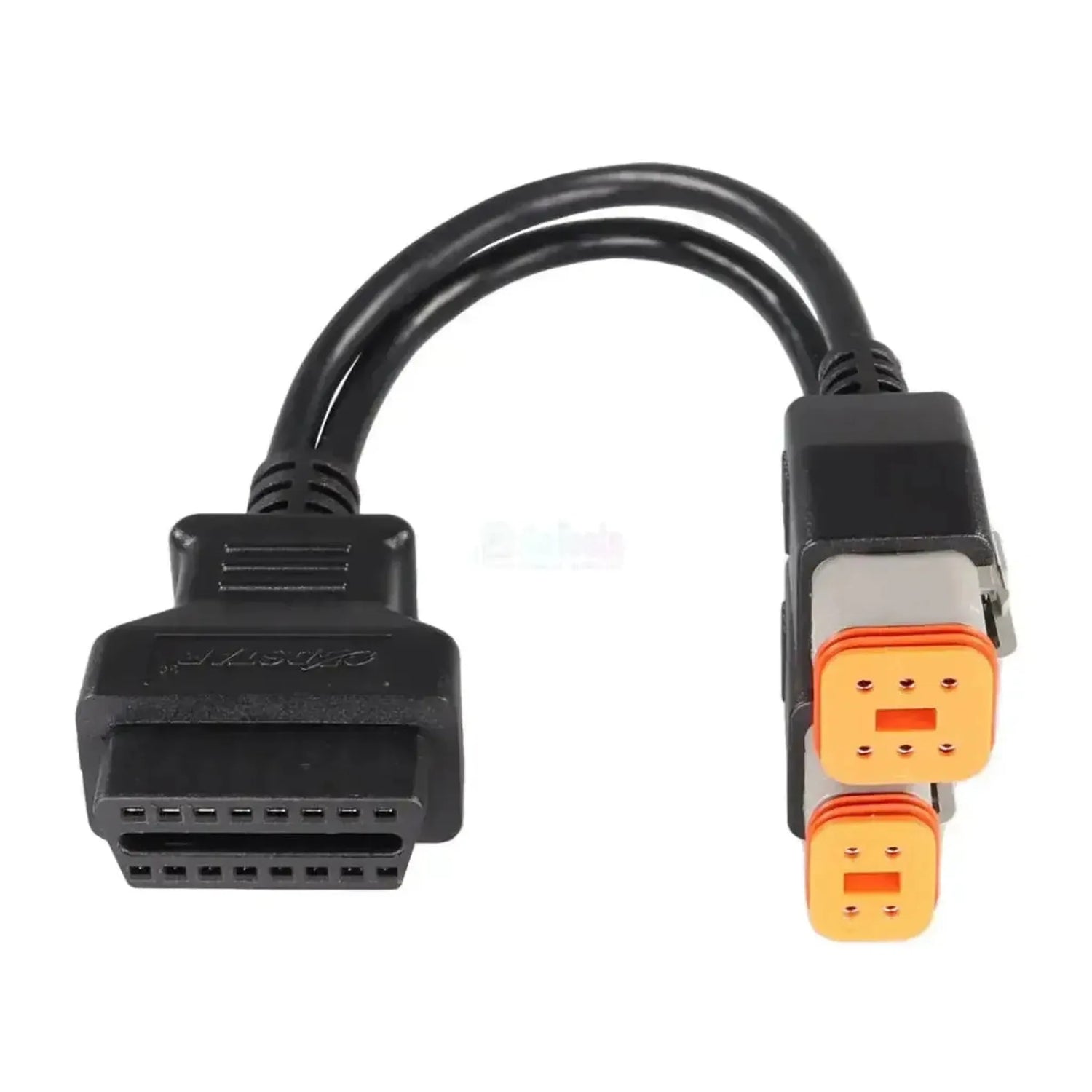

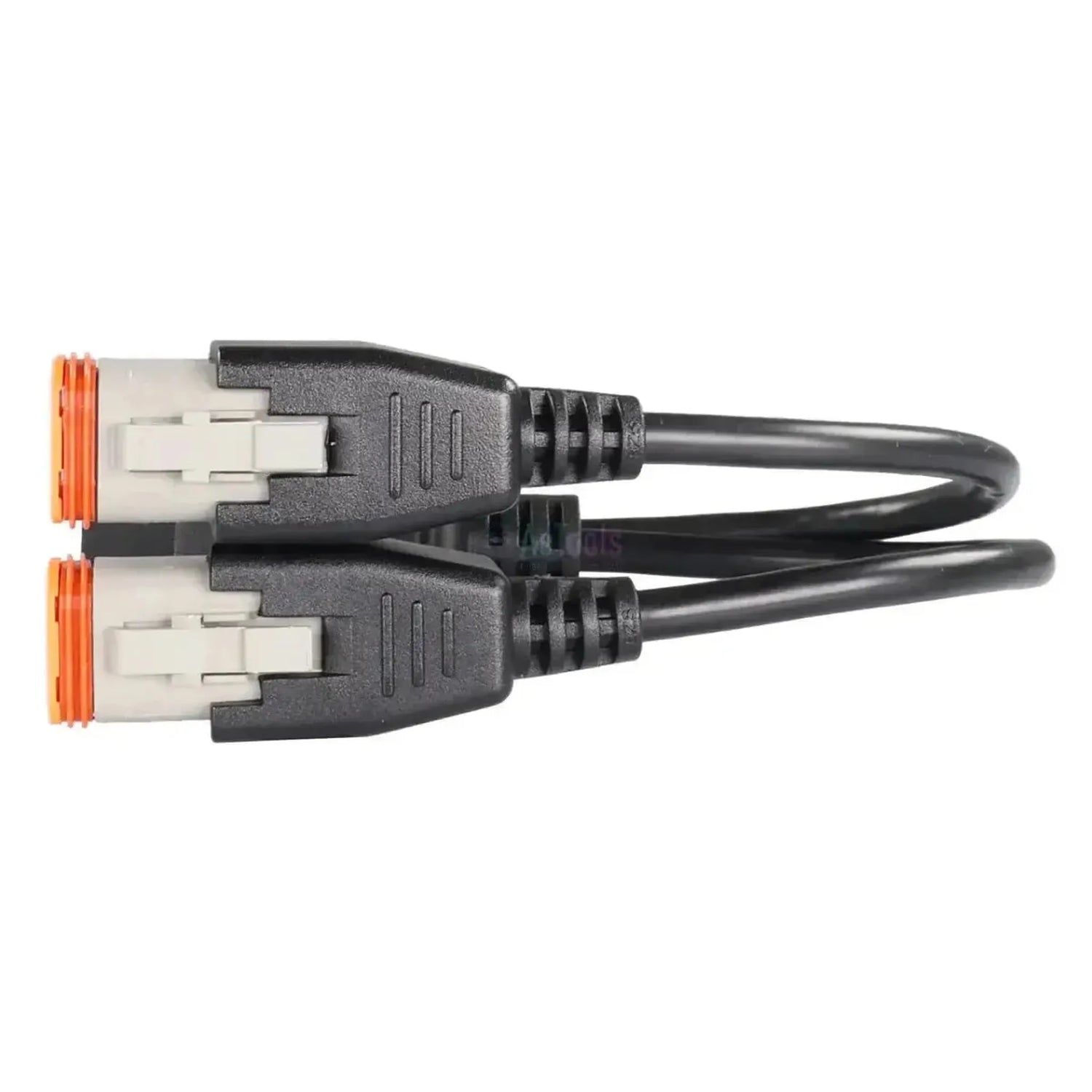

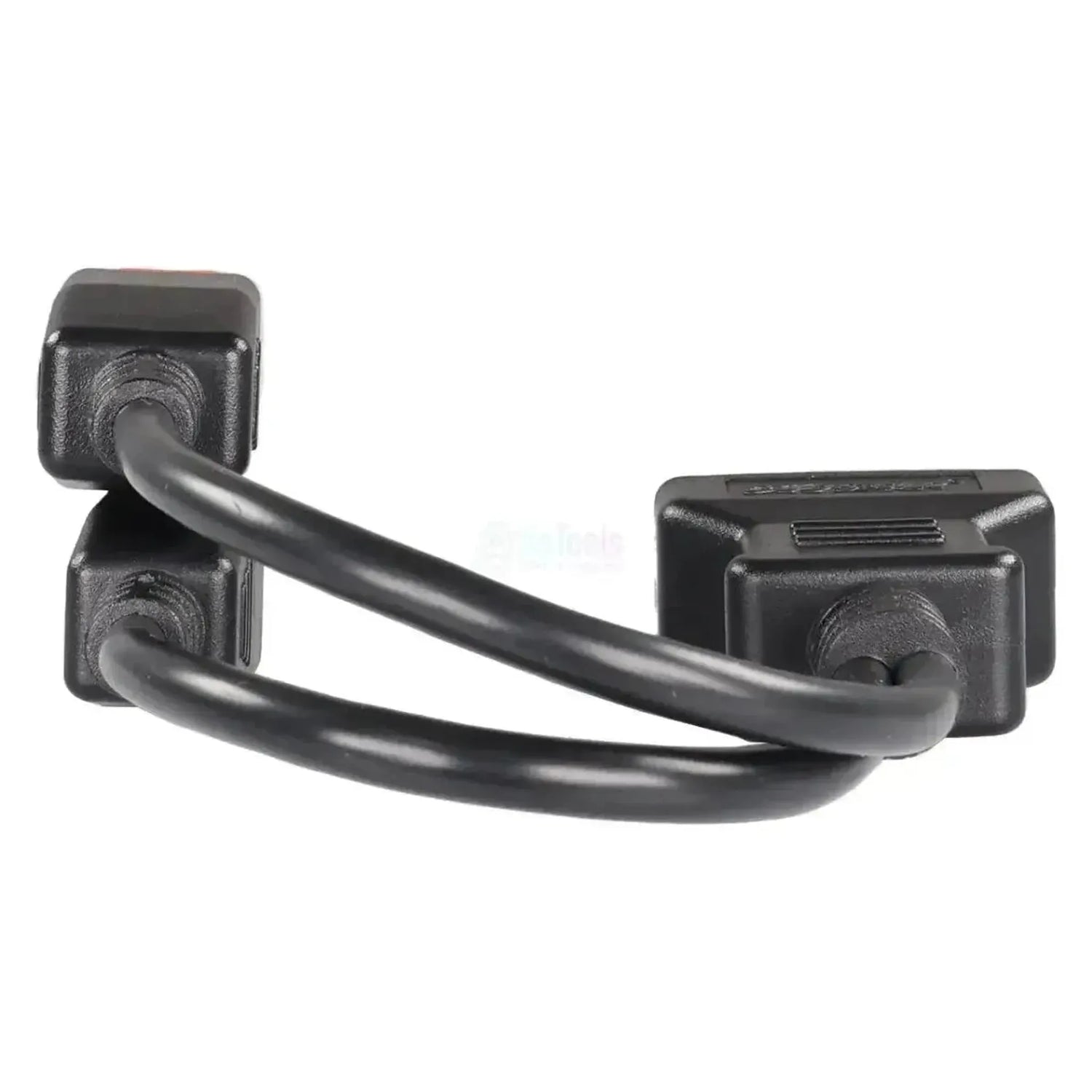

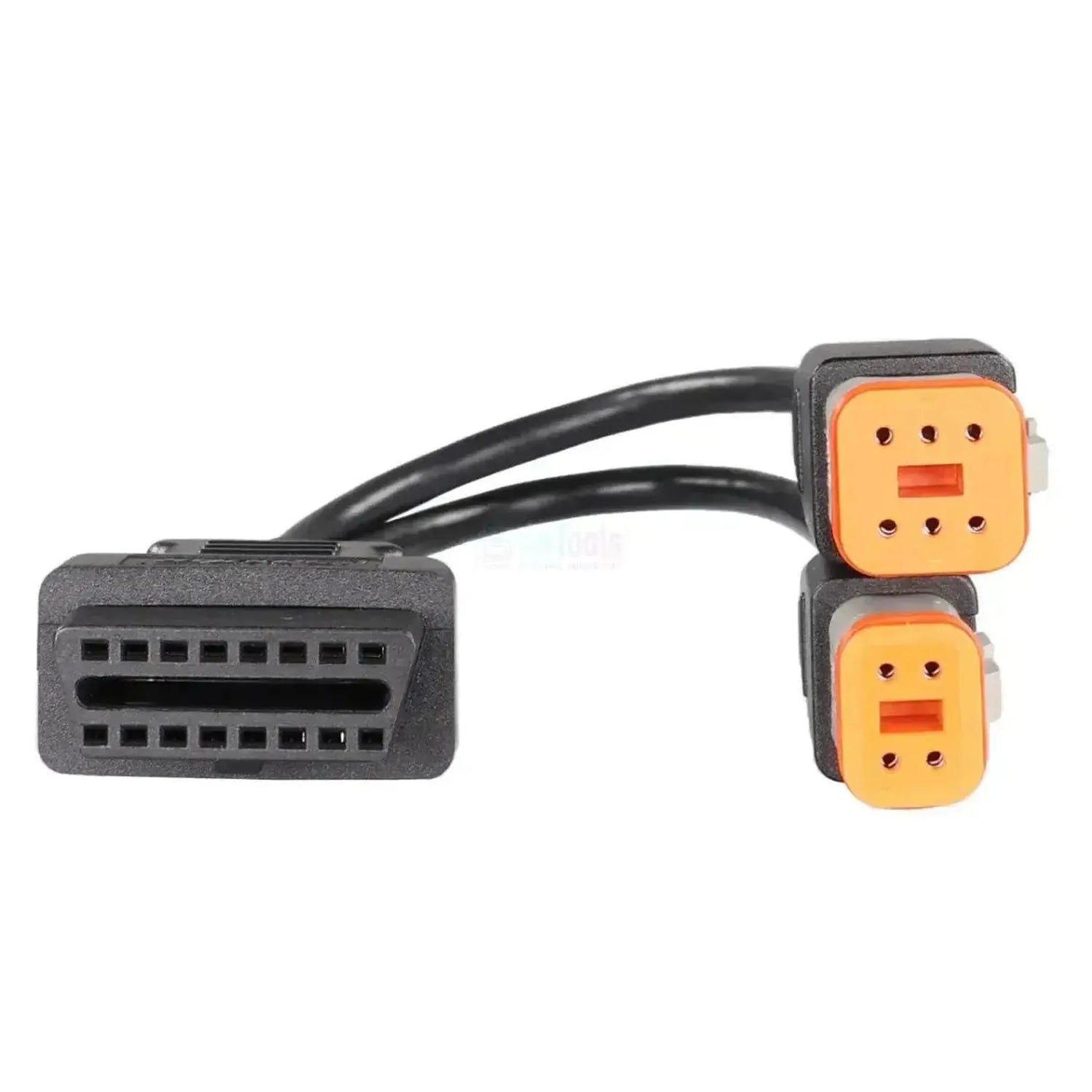

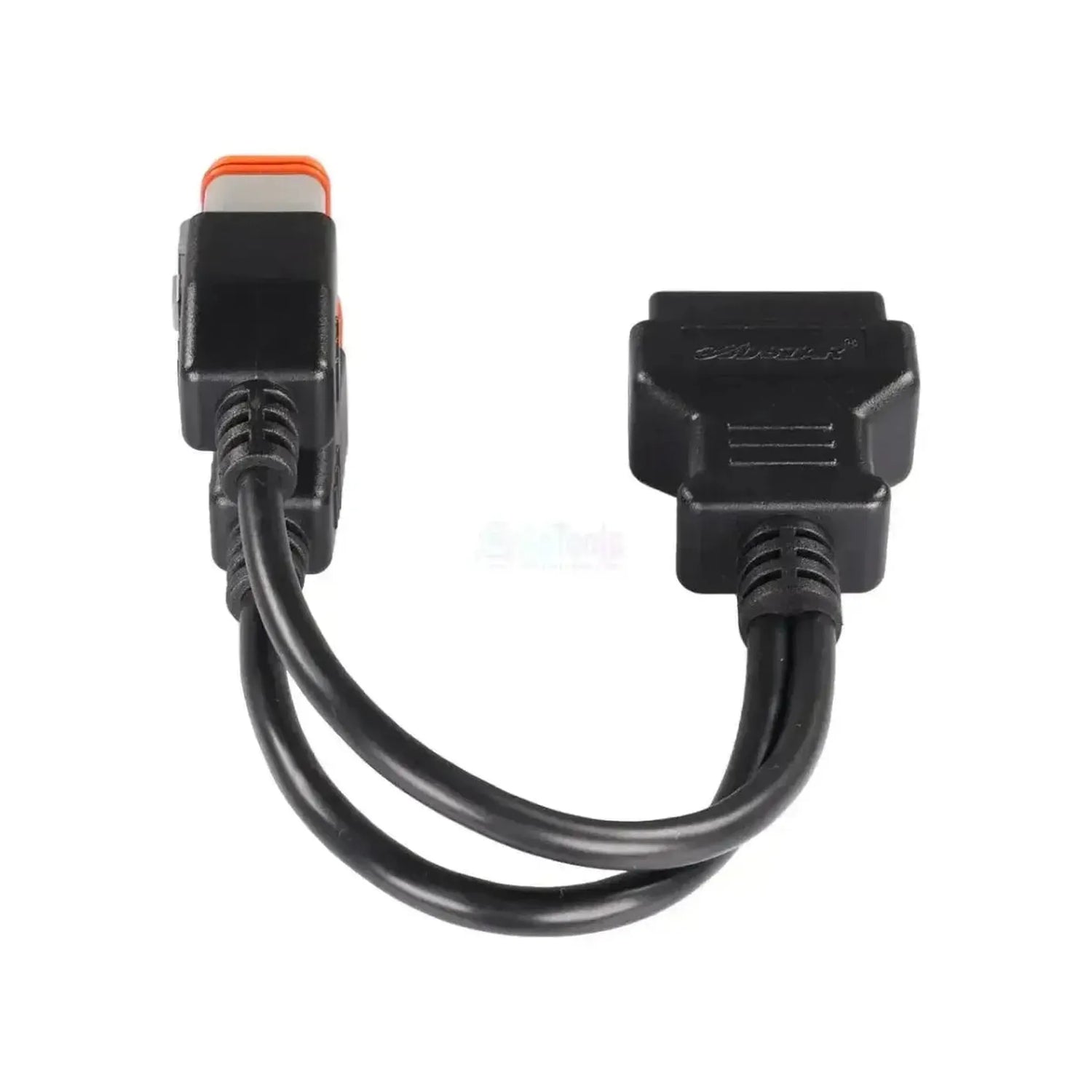

Le câble adaptateur OBDSTAR M034 est un câble d'interface spécialisé développé pour établir une connexion entre les motos Harley-Davidson et les équipements de diagnostic compatibles. Ce câble dispose côté véhicule d'une configuration divisée avec un connecteur de diagnostic 4 broches et un connecteur 6 broches, ce qui le rend adapté à une large gamme de modèles. Côté instrument, il y a une prise standard 16 broches OBD2, assurant la liaison physique avec l'interface de communication du testeur de diagnostic.
Cet Adaptateur facilite la communication entre les unités de contrôle électronique (ECU) de la moto et l'appareil de lecture en convertissant le brochage spécifique de Harley-Davidson vers la norme ISO 19689 ou J1850. La conception prend en charge à la fois les anciens protocoles de bus J1850 (via la prise 4 broches) et la communication plus moderne par bus CAN (via la prise 6 broches). Cela permet un transfert de données stable pour la lecture des codes d'erreur, des données en temps réel et l'identification du système sans nécessiter plusieurs adaptateurs séparés.
AVANTAGES
POINTS IMPORTANTS
Applications et fonctionnalités
L'adaptateur OBDSTAR M034 permet de connecter physiquement les équipements de diagnostic modernes aux prises spécifiques de Harley-Davidson. Le câble prend en charge les fonctions techniques suivantes :
- Conversion de protocole : Facilite la transmission des signaux J1850 (PWM/VPW) et ISO 15765-4 (CAN) vers l'outil de diagnostic.
- Accès au système : Permet la communication avec des modules tels que la gestion moteur (ECM), l'ABS, le module de contrôle de carrosserie (BCM) et le tableau de bord.
- Conception à double connecteur : Offre la possibilité de passer sans changer de câble entre les générations plus anciennes (4 broches) et plus récentes (6 broches) de motos.
- Support diagnostique : Convient pour des applications telles que la lecture des codes d'erreur, la visualisation des paramètres en temps réel et la réalisation de tests d'actionneurs.
Véhicules compatibles et applications
Ce câble adaptateur est spécialement conçu pour une utilisation avec les équipements de diagnostic OBDSTAR (comme la série MS80 ou iScan) sur motos. Le câble couvre deux générations de connecteurs de diagnostic.
Harley-Davidson :
- Modèles avec connecteur 4 broches : (Env. 2001 - 2011/2014) Principalement présent sur les modèles avec systèmes d'injection Delphi et protocole J1850.
- Modèles avec connecteur 6 broches : (Env. 2011 - présent) Utilisé sur les modèles avec architecture CAN-bus, comme Softail (depuis 2011), Dyna (depuis 2012) et Touring (depuis 2014).
Contenu de l’emballage
- 1x OBDSTAR (M034) | Câble adaptateur Harley Davidson 4+6 broches OBD – 16 broches OBD2 | Moto
