Le OBDSTAR ECU Master est un programmeur ECU piloté par ordinateur qui vous permet de lire, modifier et réécrire les unités de commande sur un banc de programmation. L'appareil s'intercale entre le module et un PC Windows : le PC exécute le logiciel tandis que l'appareil assure l'alimentation et la communication. Les modules accessibles ne sont pas déterminés par le matériel, mais par la configuration déverrouillée sur le numéro de série.
Cette version est livrée avec la configuration D, qui est indépendante des trois configurations véhicule. Tandis que A, B et C concernent les segments de véhicules, D traite de ce qui doit être fait après un sinistre: le module airbag, la gestion de batterie et le capteur d'angle de direction. Ce sont des opérations de réinitialisation, non de clonage.
Pour un atelier de réparation après sinistre, c'est le module qui se rentabilise le plus rapidement. Un module airbag qui n'a enregistré que l'impact après une collision peut être remis en service avec cette configuration au lieu d'être remplacé. Les autres configurations fonctionnent sur le même appareil et peuvent être activées sans nouveau matériel.
AVANTAGES
POINTS D'ATTENTION
Application et fonctionnalités
La configuration D donne accès aux modules ci-dessous. Il s'agit en tous les cas de réinitialisations et d'effacements, non de lectures, écritures ou clonages.
- Module airbag : L'unité de commande qui pilote les prétensionneurs de ceinture et les airbags. Après un choc, elle enregistre l'impact en mémoire, et tant que cet enregistrement y reste, le voyant d'avertissement reste allumé.
- Gestion de batterie (BMS) : Le module qui surveille l'accumulateur. En cas de remplacement ou après une défaillance, le module doit être réinitialisé pour s'adapter à la nouvelle situation.
- Capteur d'angle de direction (SAS) : Le capteur qui transmet la position du volant à l'ESP et aux systèmes d'aide à la conduite. Après une intervention sur la direction ou la suspension, il doit être réappris.
- Autres unités de commande : Des modules supplémentaires pour lesquels des fonctions de réinitialisation sont disponibles dans cette configuration.
Les cinq modes de traitement
Le mode dont vous avez besoin dépend du module. L'ECU Master les supporte tous les cinq.
| Mode | Quand l'utiliser |
|---|---|
| OBD | Via le connecteur de diagnostic du véhicule, sans démonter le module. |
| BENCH | Le module retiré reçoit l'alimentation et la communication sur l'établi via le câble BENCH-C V1. |
| BOOT | Le module est démarré en mode boot en établissant une connexion fixe sur le circuit imprimé. |
| JTAG | Accès direct au processeur via l'interface de débogage, avec l'adaptateur C4-10. |
| BDM | La deuxième interface de débogage sur le même adaptateur C4-10, pour les processeurs sans JTAG. |
Quand utiliser cette configuration
Quatre situations où la configuration D fait la différence entre une réinitialisation et un remplacement.
Après un sinistre
Le module airbag a enregistré l'impact. Avec cette configuration, vous effacez cet enregistrement, ce qui rend le module à nouveau opérationnel et éteint le voyant d'avertissement — au lieu de remplacer l'unité.
Après remplacement de batterie
La gestion de batterie fonctionne encore avec l'ancienne accumulateur. Une réinitialisation remet le module à zéro, ce qui rétablit la régulation de charge.
Après intervention sur la direction ou la suspension
Le capteur d'angle de direction n'est plus à zéro. Sans réapprentissage, l'ESP et les systèmes d'aide à la conduite continuent de signaler des défauts.
Avec un module d'occasion
Une unité provenant d'un autre véhicule conserve encore les données de ce dernier. Une réinitialisation la rend à nouveau opérationnelle.
Comment ça marche en pratique
- Téléchargez le logiciel ECU Master depuis le Centre de téléchargement sur le site OBDSTAR et installez-le sur un PC équipé de Windows 10 ou version ultérieure.
- Créez un compte et enregistrez l'appareil pour que la configuration D soit activée sur votre numéro de série.
- Connectez l'ECU Master au PC avec le câble USB-A vers USB-B et au secteur avec l'adaptateur 14 V et 60 W.
- Déterminez si la programmation peut se faire via le connecteur de diagnostic ou si le module doit être retiré ; dans ce dernier cas, connectez-le au câble BENCH-C V1.
- Sélectionnez le module correspondant dans le logiciel et recherchez le type ; la barre de recherche met en évidence les résultats.
- Lisez les données et créez une sauvegarde avant d'apporter des modifications.
- Effectuez la réinitialisation et vérifiez ensuite que le voyant d'avertissement s'est éteint.
Contenu de l'emballage

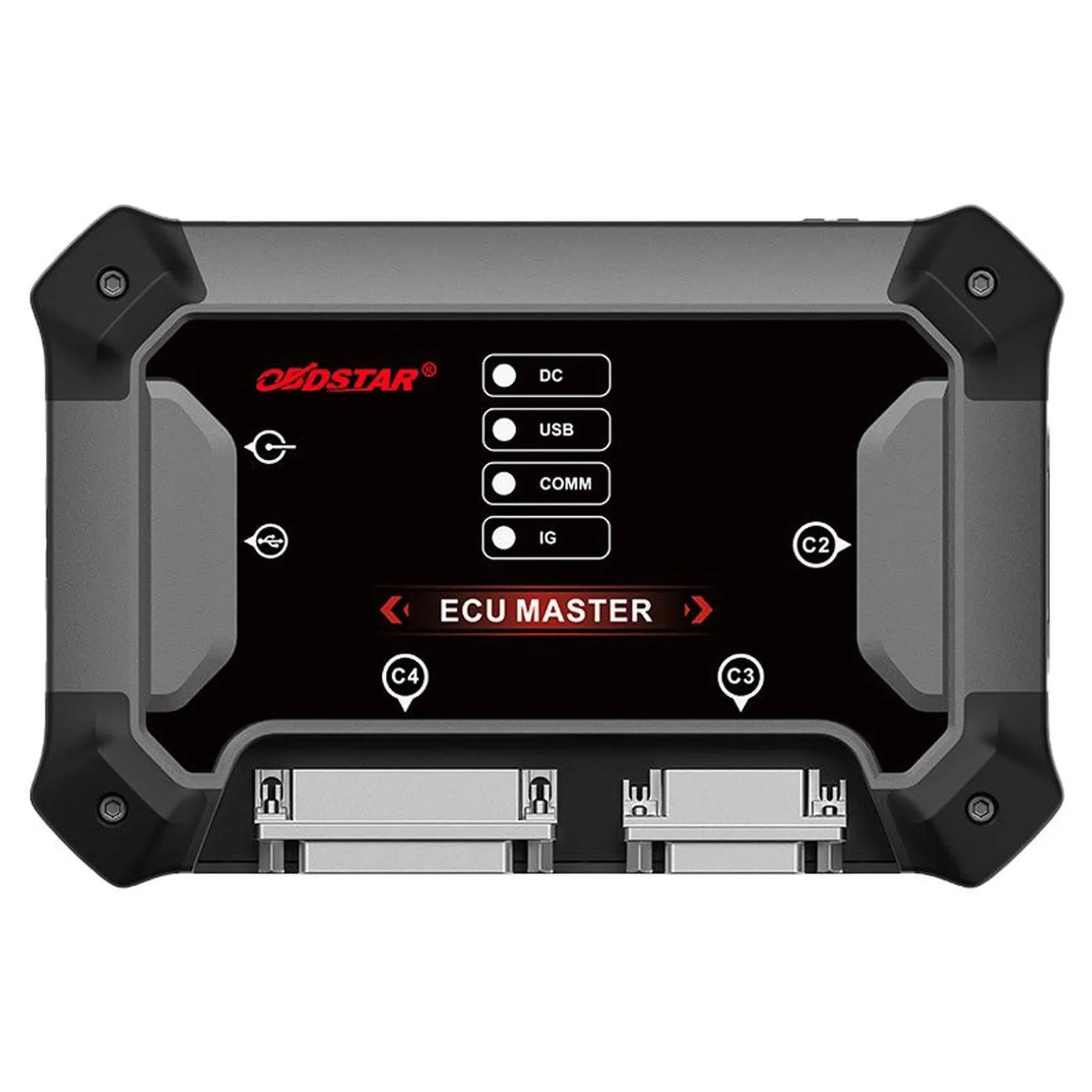

- 1x Programmeur OBDSTAR ECU Master — L'appareil lui-même, avec les connecteurs DC, USB, COMM et IG.
- 1x Chargeur 14 V / 60 W — Alimente l'appareil et le module connecté sur le banc.
- 1x Câble principal M001C — La connexion principale entre l'appareil et le module à programmer.
- 1x Câble USB-A vers USB-B — Connecte l'appareil au PC sur lequel s'exécute le logiciel.
- 1x Câble BENCH-C V1 — Le câble de banc avec conducteurs étiquetés pour connecter un module démonté.
- 1x Jeu de câbles à jumper (8 versions) — Relie les différentes configurations de broches sur le banc.
- 1x Câble rallonge jumper 3-en-1 — Prolonge et combine les connexions jumper sans câblage libre.
- 1x Adaptateur C4-10 — Donne accès à l'interface JTAG et BDM du processeur.
- 1x Câble de lecture/écriture W004 — Connexion au niveau des composants avec connecteur.
- 1x Câble de lecture/écriture W005 — Deuxième version pour un connecteur différent.
- 1x Câble de lecture/écriture W006 — Câble libre pour une connexion par soudure où aucun connecteur ne convient.
💡 Bon à savoir : La configuration D est indépendante des configurations de véhicules et se combine donc facilement. Si vous travaillez sur des voitures particulières, A plus D est la composition habituelle pour un atelier qui effectue aussi des réparations. Le matériel est identique pour toutes les versions, vous pouvez donc ajouter des configurations sur le même appareil. Lors de la commande, gardez le numéro de série à portée de main, car la configuration est activée sur celui-ci.
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | OBDSTAR |
| Modèle | ECU Master |
| Type de produit | Programmeur ECU |
| Configuration | Configuration D |
| Modules déverrouillés | Airbag, gestion de batterie (BMS), capteur d'angle de direction (SAS) et autres |
| Type d'opérations | Réinitialisation et effacement |
| Modes de traitement | OBD, BENCH, BOOT, JTAG et BDM |
| Interfaces de débogage | JTAG et BDM via l'adaptateur C4-10 |
| Connexion au PC | USB-A vers USB-B |
| Système d'exploitation | Windows 10 ou version ultérieure |
| Langue du logiciel | Anglais et chinois |
| Alimentation | Adaptateur 14 V / 60 W |
| Numéro d'article | ECU-Master-D-Bundle |
