Le OBDSTAR ECU Master est un programmeur d'ECU piloté par ordinateur qui vous permet de lire, modifier et réécrire les unités de commande sur un banc de programmation. L'appareil s'intercale entre le calculateur démonté et un PC Windows : le PC exécute le logiciel tandis que l'appareil fournit l'alimentation et assure la communication avec l'unité sur le banc. Les véhicules et les modules accessibles ne sont pas déterminés par le matériel, mais par la configuration déverrouillée sur le numéro de série.
Cette version est livrée avec la configuration B, la configuration pour les motocycles. Elle se concentre exclusivement sur la gestion moteur et couvre selon le fabricant plus de cent marques et plus de trois cents types d'unités de commande — des cyclomoteurs et scooters aux quads, motoneiges et gros routiers. OBDSTAR a volontairement isolé le travail sur motocycles dans une configuration distincte : aucune des trois autres ne la contient.
La différence avec les outils plus simples réside dans les cinq modes de programmation. En plus de la connexion de diagnostic et du banc, l'ECU Master dispose également de boot, JTAG et BDM, ce qui permet d'accéder aux calculateurs qui ne se déverrouillent pas par les méthodes conventionnelles. Les autres configurations fonctionnent sur le même appareil et peuvent être activées ultérieurement sans nouveau matériel.
AVANTAGES
POINTS D'ATTENTION
Application et fonctionnalités
La configuration B est conçue pour intervenir sur la gestion moteur des motos. Les opérations suivantes sont possibles avec cet outil.
- Lecture et écriture de données : Lire et réécrire le contenu de l'ECM de la moto, l'opération fondamentale de cette configuration.
- Clonage de l'unité de commande : Transférer le contenu d'un calculateur défaillant vers une unité de remplacement, pour que la moto l'accepte.
- Lecture et écriture du VIN : Lire le numéro de châssis et l'écrire sur un calculateur de remplacement.
- Lecture et écriture de l'ISN : Lire et écrire le code de blocage de démarrage du calculateur, nécessaire pour appairer les clés à une unité remplacée.
- Réinitialisation aux paramètres d'usine : Ramener un calculateur d'occasion à l'état neuf, pour qu'il puisse s'appairer comme neuf à une autre moto.
- Travail avec le tampon de données : Conserver les données lues temporairement et les réutiliser lors d'une opération suivante.
- Étalonnage du kilométrage : Sur les calculateurs supportés, ajuster la valeur enregistrée à la valeur réelle.
Les cinq modes de fonctionnement
Le mode dont vous avez besoin dépend du calculateur. L'ECU Master les supporte tous les cinq.
| Mode | Quand l'utiliser |
|---|---|
| OBD | Via le connecteur de diagnostic de la moto, sans démonter l'unité de commande. La méthode la moins invasive, mais toutes les opérations ne sont pas disponibles par cette voie. |
| BENCH | L'unité de commande démontée reçoit l'alimentation et la communication sur l'établi via le câble BENCH-C V1. Pour les motos, c'est la méthode standard, et le fabricant la mentionne pour pratiquement chaque fonction spécifique à la marque. |
| BOOT | L'unité de commande est démarrée en mode boot en établissant une connexion fixe sur le circuit imprimé. Nécessaire pour les calculateurs qui ne libèrent pas en fonctionnement normal les données que vous souhaitez lire. |
| JTAG | Accès direct au processeur via l'interface de débogage, avec l'adaptateur C4-10. |
| BDM | La deuxième interface de débogage sur le même adaptateur C4-10, pour les processeurs sans JTAG. |
Support spécifique aux marques
Pour les marques ci-dessous, le fabricant identifie les types de calculateurs par leur nom. C'est plus utile qu'une simple marque, car cela indique si votre unité exacte est compatible.
Harley-Davidson
Les versions CAN avec connecteur 2 broches et 3 broches, ainsi que la version J1850 : lecture et écriture de données via le banc, plus lecture du VIN. Pour la MT21, s'ajoutent la lecture du VIN et l'étalonnage du kilométrage.
Honda
Les calculateurs Keihin des séries M32R, SH705X, MPC560 et RH850, lecture et écriture via le banc.
CFMOTO
Clonage via la banque des contrôleurs MSE6.0, MSE8.0, MSE9.0, US6.0 et ME17 (MED17.8.10).
Kawasaki
Les contrôleurs Denso de la série 21175, lecture et écriture via la banque.
Marques supportées
Les marques ci-dessous sont incluses dans la configuration B. Les types de contrôleurs exacts pris en charge par marque varient et peuvent être recherchés dans le logiciel pour chaque marque.
Access, Adamoto, Aeon, AJP, AJS, Aprilia, Arctic Cat, Argo, Bajaj, Baltmotors, Barton, Benda, Benelli, Bennche, Beta, BFR, BMW, Bobcat, Briggs & Stratton, Bristol, Brixton, BRP, Can-Am, CFMOTO, Changjiang, Chironex, Daelim, Dayang, Derbi, Ducati, Freedom, Gaokin, GasGas, Gilera, Goes, Hanway, Harley-Davidson, Hartford, Herald, Hisun, Honda, Hunter Motorcycles, Husqvarna, Hyosung, Indian, Italjet, Jialing, Johnny Pag, Junak, Kawasaki, Keeway, Kiden, Kohler, Kove/Colove, KSR Moto, KTM, Kymco, Lambretta, Lexmoto, Lifan, Linhai, Loncin, M1NSK, Macbor, Mash, Massimo, MGB, Mitt, Mondial, Moto Guzzi, Moto Morini, Motron Motorcycles, Mutt, Neco, Odes/Aodes, Peugeot, PGO, Piaggio, Polar Fox, Polaris, QJ Benelli, QJMotor, Qooder, Quadro, Royal Alloy, Royal Enfield, Russkaya Mehanika, Segway, Sherco, Sinnis, Stallion, Stels, SWM, SYM, TGB, Vespa, Vinto, Vitacci, Voge, Vortex, Wels, WK, Zongshen et Zontes.
Comment ça marche en pratique
- Téléchargez le logiciel ECU Master depuis le Centre de téléchargement sur le site OBDSTAR et installez-le sur un ordinateur équipé de Windows 10 ou version ultérieure.
- Créez un compte et enregistrez l'appareil pour que la configuration B soit activée sur votre numéro de série.
- Connectez l'ECU Master au pc avec le câble USB-A vers USB-B et au secteur avec l'adaptateur 14 V et 60 W.
- Retirez l'unité de commande de la moto et connectez-la au câble BENCH-C V1 ; utilisez les fils de pontage pour adapter le brochage du contrôleur.
- Sélectionnez le segment moto dans le logiciel et recherchez le contrôleur par marque ou par type ; la barre de recherche met en évidence les résultats.
- Lisez les données et créez une sauvegarde avant d'apporter des modifications.
- Effectuez l'opération et réécrivez les données dans l'unité de commande.
Contenu de l'emballage

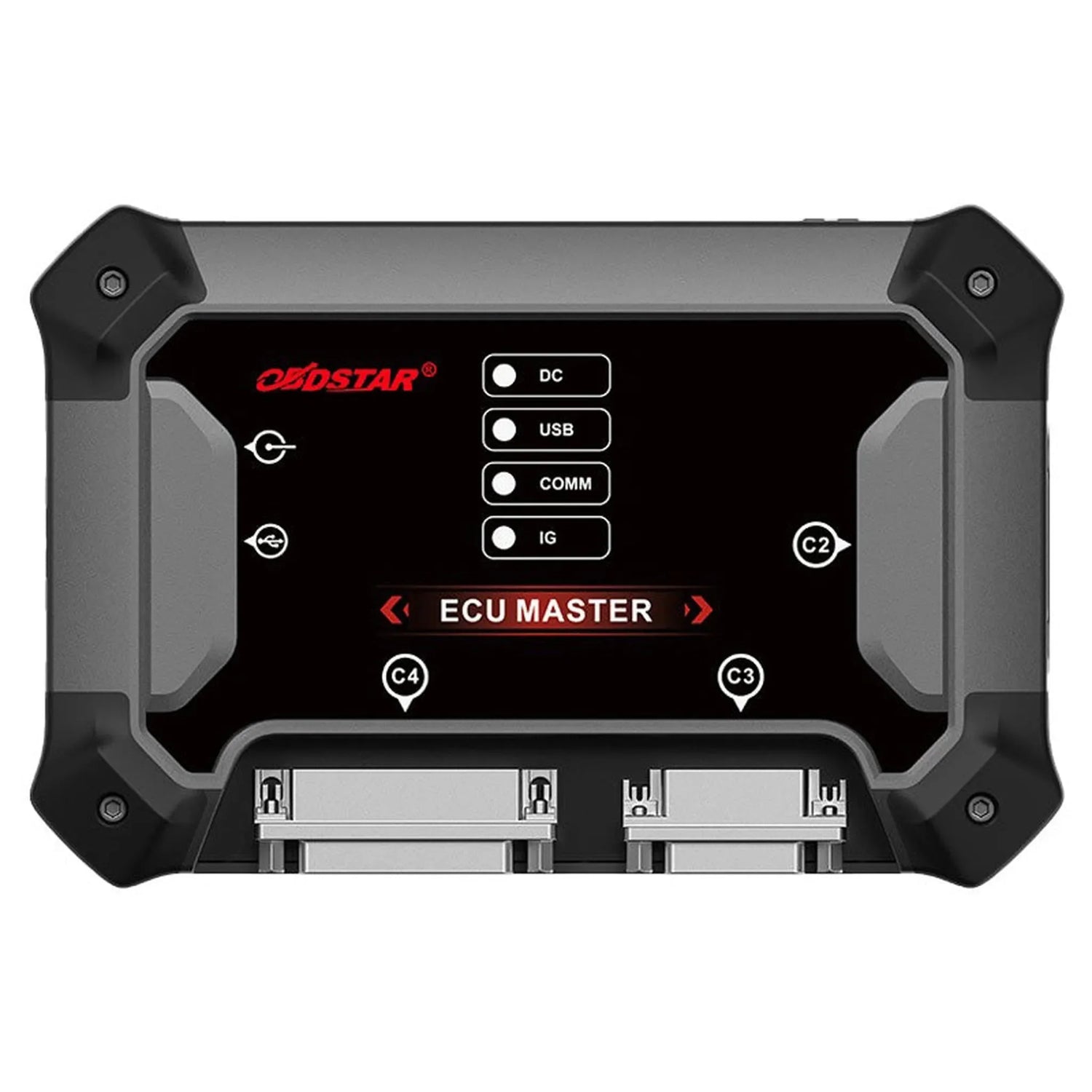

- 1x Programmeur OBDSTAR ECU Master — L'appareil lui-même, avec les connecteurs DC, USB, COMM et IG.
- 1x Chargeur 14 V / 60 W — Alimente l'appareil et l'unité de commande connectée sur le banc.
- 1x Câble principal M001C — La connexion principale entre l'appareil et l'unité de commande à connecter.
- 1x Câble USB-A vers USB-B — Connecte l'appareil au pc sur lequel le logiciel s'exécute.
- 1x Câble BENCH-C V1 — Le câble de banc avec conducteurs étiquetés pour connecter une unité de commande retirée.
- 1x Ensemble de fils de pontage (8 versions) — Adaptent les différents brochages sur le banc, ce qui est souvent nécessaire pour les ECM de motos.
- 1x Câble de rallonge jumper 3-en-1 — Prolonge et combine les connexions jumper sans câblage libre.
- 1x Adaptateur C4-10 — Donne accès à l'interface JTAG et BDM du processeur.
- 1x Fil de lecture et d'écriture W004 — Connexion au niveau des composants avec connecteur.
- 1x Fil de lecture et d'écriture W005 — Deuxième version pour un connecteur différent.
- 1x Fil de lecture et d'écriture W006 — Fil libre pour une connexion par soudure où aucun connecteur ne convient.
💡 Bon à savoir : Le matériel est identique pour toutes les versions ; seule la configuration activée diffère. Si vous travaillez également sur des voitures particulières ou des véhicules utilitaires en plus des motos, vous pouvez ajouter la configuration A ou C sur le même appareil — vous n'achetez donc pas un deuxième appareil. Lors de la commande, gardez le numéro de série à portée de main, car la configuration est activée sur celui-ci.
Caractéristiques techniques
| Spécification | Description |
|---|---|
| Marque | OBDSTAR |
| Modèle | ECU Master |
| Type de produit | Programmeur ECU |
| Configuration | Configuration B |
| Modules déverrouillés | ECM (motocyclette) |
| Marques compatibles | Plus de 100 |
| Types de contrôleurs supportés | Plus de 300 |
| Modes de programmation | OBD, BENCH, BOOT, JTAG et BDM |
| Interfaces de débogage | JTAG et BDM via l'adaptateur C4-10 |
| Connexion à l'ordinateur | USB-A vers USB-B |
| Système d'exploitation | Windows 10 ou version ultérieure |
| Langue du logiciel | Anglais et chinois |
| Alimentation électrique | Adaptateur 14 V / 60 W |
| Poids à l'expédition | 1,9 kg |
| Numéro d'article | ECU-Master-B-Bundle |
