OBDSTAR  |  SKU : TCM-003

OBDSTAR (TCM-003) | Temic (DL501) Câble adaptateur TCM 16 broches – DB15 15 broches | Voiture particulière

€31,95 TTC
€26,40 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

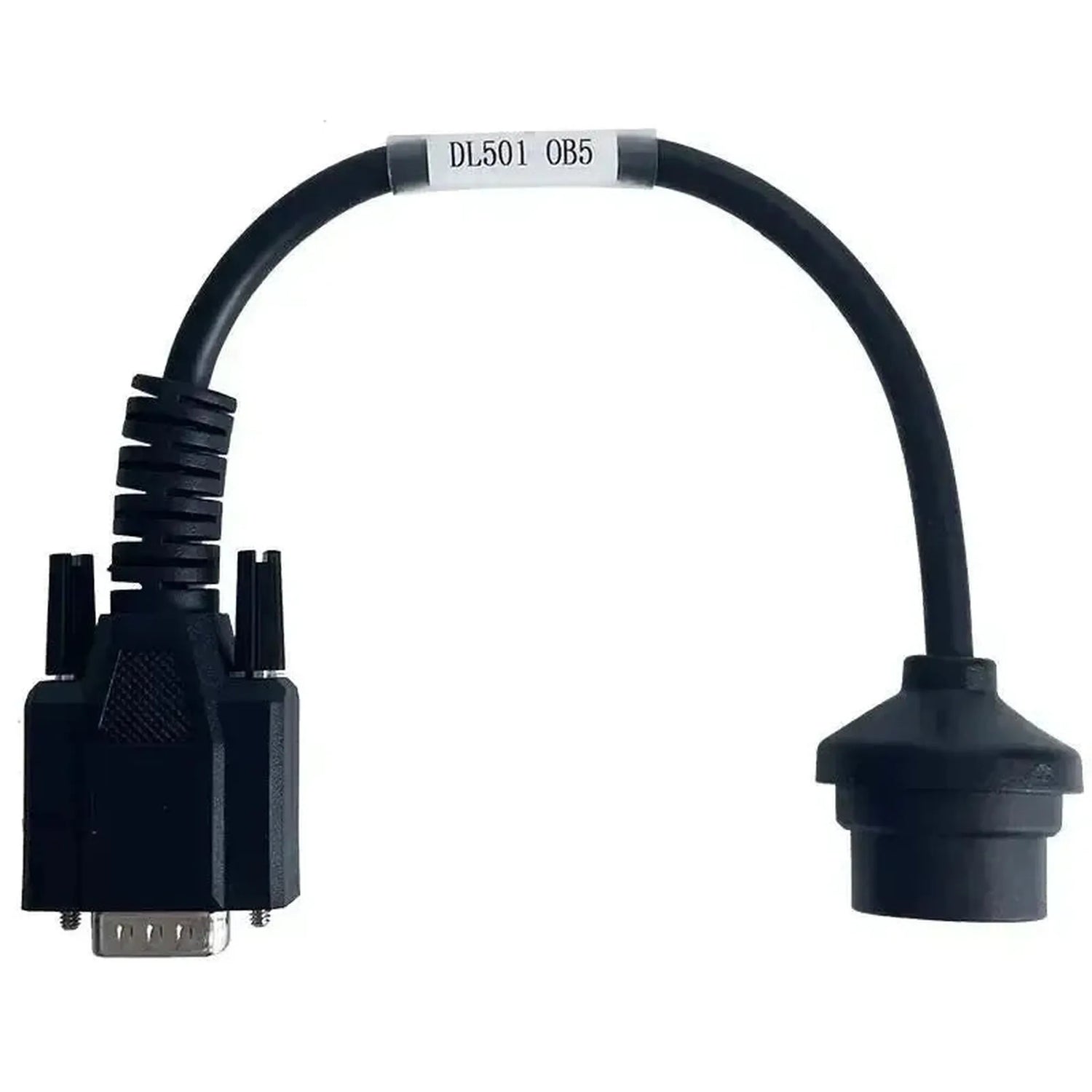

Le câble OBDSTAR TCM-003 relie le connecteur TCM 16 broches de la Temic DL501 (0B5) côté véhicule à un connecteur DB15 15 broches côté appareil. Le câble se connecte directement à l'unité de commande de transmission, montée directement sur la boîte de vitesses.

La DL501 est la boîte de vitesses automatique à double embrayage S-tronic à sept rapports utilisée dans diverses Audi Quattro du groupe Volkswagen. Avec ce câble, le logiciel OBDSTAR accède directement au contenu de la mémoire de l'unité de commande, en contournant le port OBD2 standard. La construction du câble suit la disposition des broches du connecteur TCM DL501, éliminant le besoin d'adaptateurs supplémentaires. Le câble rend l'unité accessible ; la lecture et la reprogrammation sont des fonctions de votre propre programmateur. Il est important de distinguer le type de boîte : la même série de modèles peut également être équipée de la boîte automatique ZF 8HP, qui n'est pas contrôlée par ce câble. La liste des modèles ci-dessous indique pour chaque modèle les années de fabrication et la motorisation.

AVANTAGES

✔Accès TCM direct — le connecteur DL501 est abordé directement, sans intervention du port OBD2 standard.
✔Disposition des broches spécifique — la construction est adaptée à la DL501 (0B5), évitant les incompatibilités de signaux.
✔Plusieurs modèles Quattro — utilisable pour la lecture et la reprogrammation du TCM sur diverses versions Audi Quattro.
✔Années de fabrication et moteurs spécifiés — pour chaque modèle, la plage d'années de fabrication et les motorisations correspondantes sont connues.

POINTS D'ATTENTION

✕OBDSTAR uniquement — le câble fonctionne avec les appareils de lecture et les programmateurs OBDSTAR, pas avec l'équipement d'autres fabricants.
✕Aucune fonctionnalité supplémentaire — ce qui peut être lu ou écrit est déterminé par le logiciel de votre programmateur, non par le câble.
✕Confusion avec la ZF 8HP — dans la même série de modèles, y compris après restylage, la boîte automatique ZF 8HP est également présente ; elle n'est pas compatible avec ce câble.
✕Exclusivement DL501 (0B5) — d'autres types de TCM ou fabricants de transmissions nécessitent un câble différent.

Applications et fonctionnalités

Avec un appareil OBDSTAR compatible, le câble prend en charge les opérations suivantes sur l'unité de commande DL501.

Unités de contrôle accessibles

  • Unité de commande de transmission (TCM) Temic DL501 : Connectée directement via le connecteur 16 broches sur la transmission.
  • Aucun autre système du véhicule : La connexion est réservée exclusivement à l'unité de commande de transmission.

Ce que vous pouvez faire

  • Lire les données du TCM : Récupérer les données logicielles et d'étalonnage actuelles de la DL501 S-tronic via la connexion directe 16 broches.
  • Reprogrammer le TCM : Réécrire de nouvelles données logicielles ou étalonnages, par exemple après remplacement de l'unité ou pour des corrections logicielles.
  • Adapter le brochage : Convertir le connecteur DL501 16 broches vers l'interface DB15 15 broches de votre équipement.
  • Identifier le type de boîte : Vérifier que le véhicule est équipé d'une DL501 et non d'une ZF 8HP.
  • Attention : Vérifiez le type de transmission avant la connexion ; au sein de la même série de modèles, les deux boîtes automatiques peuvent être présentes.

Véhicules et applications compatibles

Le critère déterminant est la présence de la Temic DL501 (0B5) avec connecteur TCM 16 broches, indépendamment du modèle ou de l'année de fabrication.Les véhicules ci-dessous sont équipés de cette boîte S-tronic à sept rapports. Vérifiez toujours le type de transmission avant utilisation, car d'autres boîtes automatiques peuvent être présentes au sein de la même série de modèles.

Audi :

  • A4 (B8 / Type 8K) : (2008–2015) — moteurs : 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
  • A5 / S5 / RS5 (Type 8T / 8F) : (2008–2016) — modèles Quattro avec 2.0 TFSI/TDI jusqu'à 3.0 TFSI/TDI, S5 V6T/V8 et RS5 4.2 V8
  • A6 / S6 (C7 / Type 4G) : (2011–2014) — moteurs : 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (jusqu'à 272 ch ; le BiTDI plus puissant utilise la ZF 8HP)
  • A7 / S7 Sportback (Type 4G8) : (2010–2014) — moteurs : 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
  • Q5 / SQ5 (Type 8R) : (2008–2012/2013) — moteurs : 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (après le restylage 2012/2013, diverses variantes sont passées à la ZF 8HP)
  • S4 / RS4 (B8 / Type 8K) : (2009–2015) — moteurs : 3.0 V6 Supercharged (S4), 4.2 V8 atmosphérique (RS4)
💡
Bon à savoir : Le connecteur TCM Temic DL501 est situé directement sur la transmission, et les DL501 et ZF 8HP se retrouvent dans la même série de modèles. Vérifiez le type de transmission via le numéro d'identification du véhicule ou la plaque signalétique sur la boîte de vitesses avant de commander.

Contenu de l'emballage

  • 1x OBDSTAR (TCM-003) | Adaptateur Temic (DL501) 16 broches TCM – 15 broches DB15 | Voiture particulière

Spécifications techniques

Spécification Description
Marque OBDSTAR
Numéro d'article TCM-003
Type Adaptateur
Application Accès direct au TCM Temic DL501 (0B5) en dehors du port OBD2

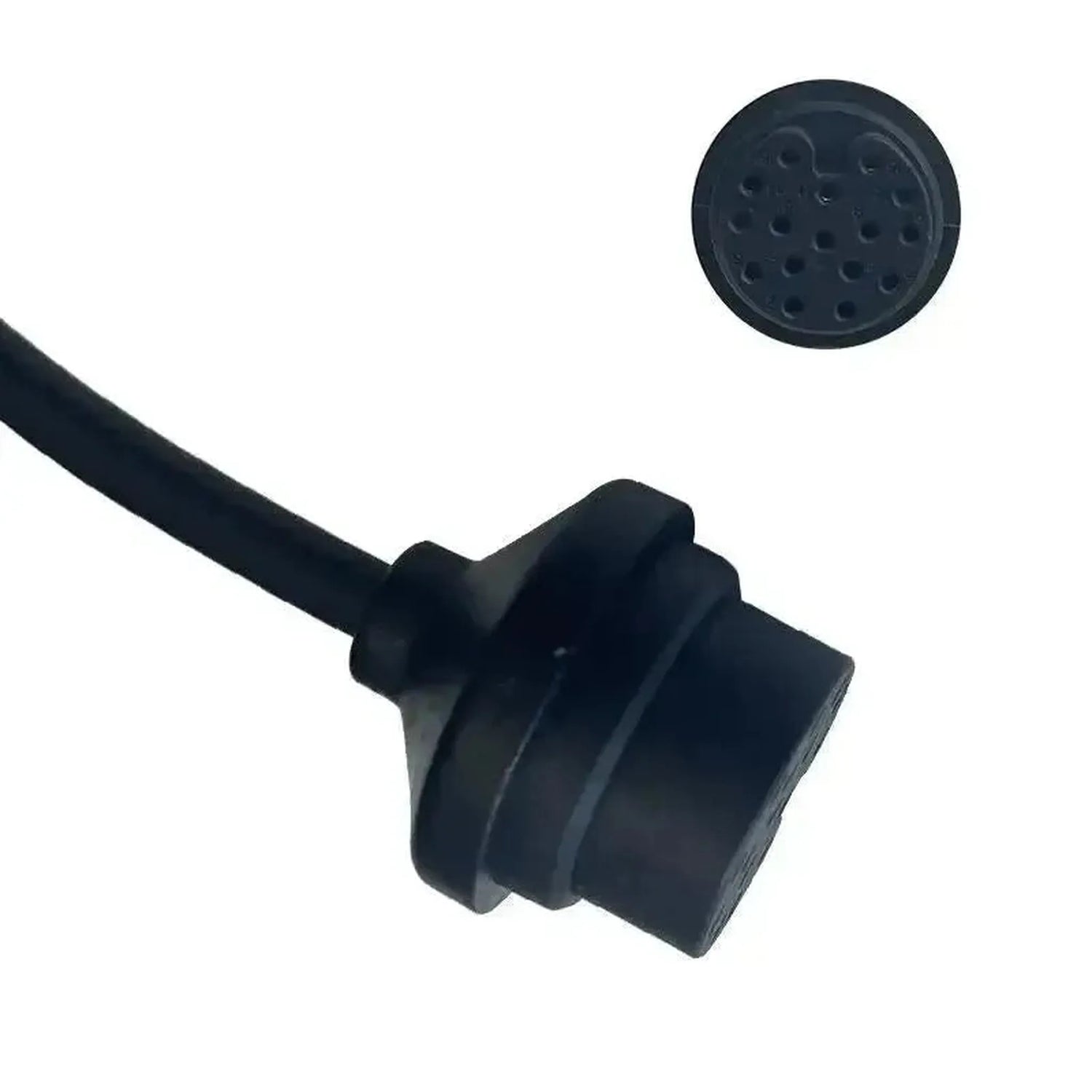

Connecteur côté véhicule TCM Temic (DL501) 16 broches

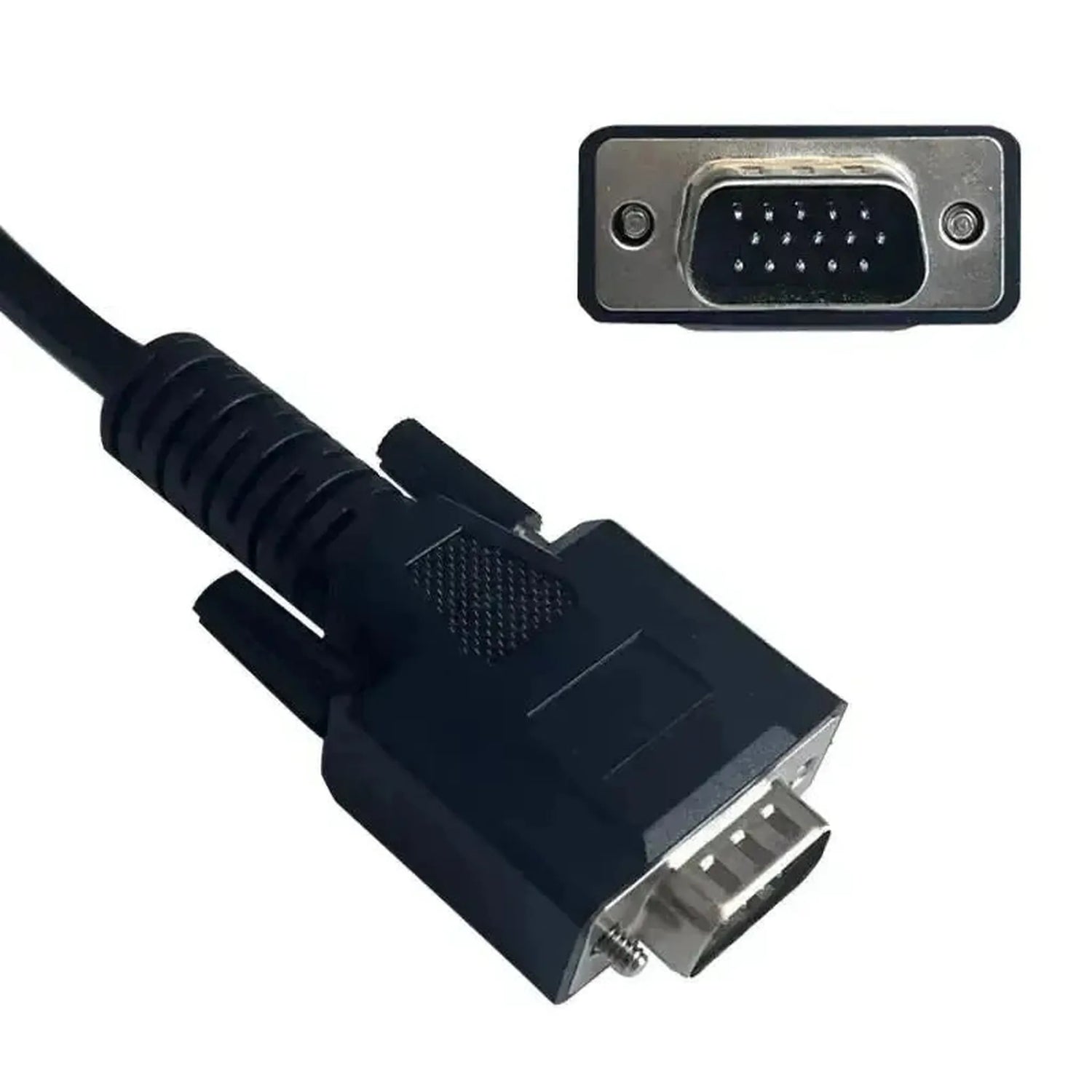

Connecteur côté appareil DB15 15 broches
Unités de commande Unité de commande de transmission (TCM) DL501
Segment Voiture particulière
Marques supportées Audi
Gamme de modèles Audi 2008–2016, variable selon le modèle (voir liste des modèles)
Nécessaire pour utiliser Programmeur OBDSTAR avec interface DB15 15 broches, comme le DC706 avec kit MP001
Équipement supplémentaire requis Accès physique au TCM sur la transmission
Poids 0,1 kg
