OBDSTAR  |  SKU : TCM-021

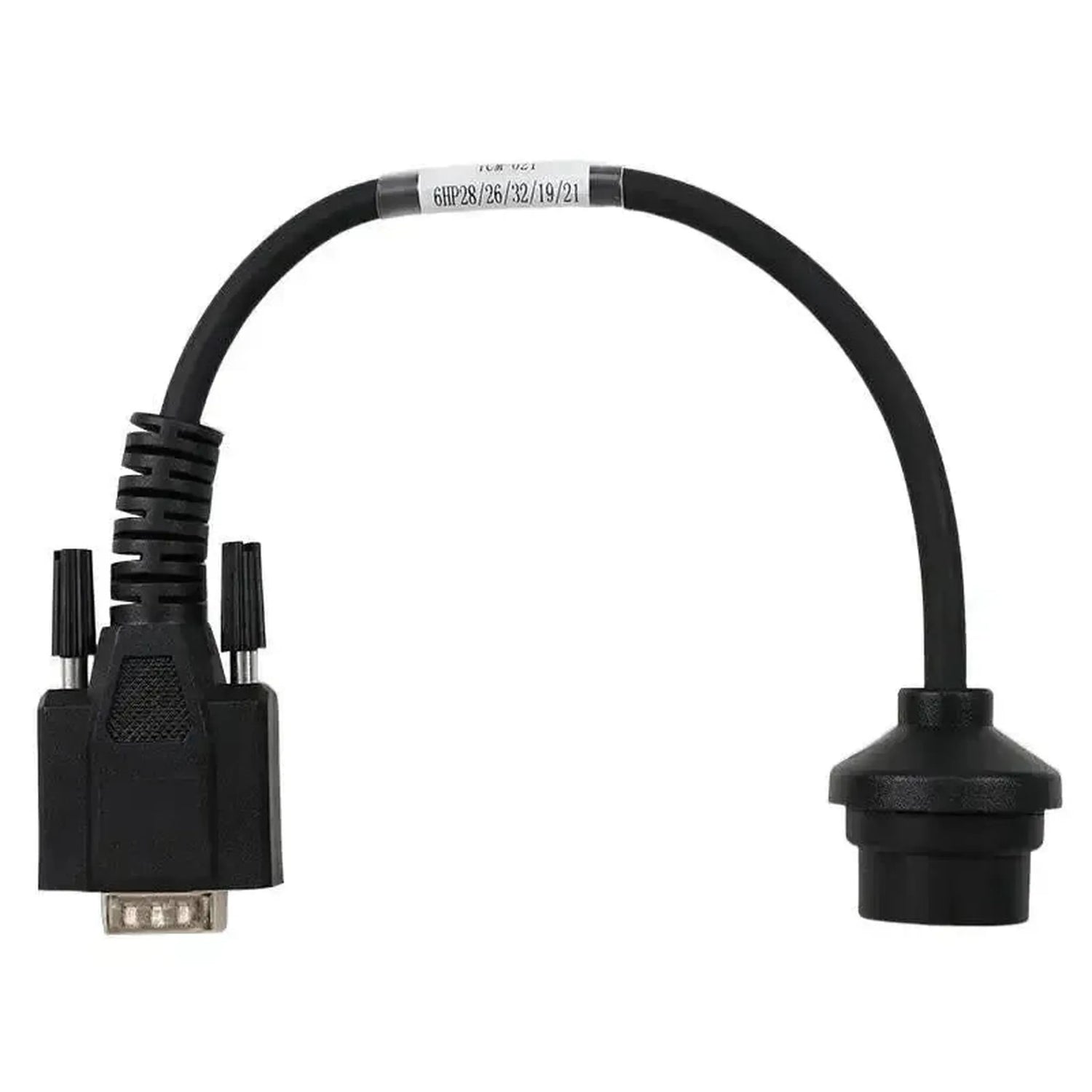

OBDSTAR (TCM-021) | ZF (6HP19/21/26/28/32) Câble adaptateur TCM 16 broches – DB15 15 broches | Voiture particulière

€32,95 TTC
€27,23 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Ce câble OBDSTAR relie le connecteur 16 broches de l'unité de contrôle de transmission (TCM) d'une boîte automatique ZF 6HP à la prise DB15 à 15 broches de votre appareil OBDSTAR. Sur la 6HP, le TCM se trouve dans la boîte de vitesses ; le connecteur est situé sur le carter de la boîte.

Grâce au câble, vous accédez directement au TCM, dans le véhicule ou sur l'établi. Vous pouvez ainsi cloner le TCM vers une unité de remplacement et lire et écrire la MAP. Le câble fonctionne avec l'OBDSTAR DC706, l'X300 Classic G3 et le Key Master G3. L'appareil doit lui-même prendre en charge la ZF 6HP ; le câble assure uniquement la liaison.

POINTS FORTS

✔Un seul câble pour les 6HP19, 6HP21, 6HP26, 6HP28 et 6HP32.
✔Vous travaillez directement sur le TCM, même si la connexion via le port OBD échoue.
✔Convient pour le travail sur l'établi avec une unité démontée.
✔Le connecteur se branche directement sur le TCM, sans fils volants ni soudure.

POINTS D'ATTENTION

✕Votre appareil doit prendre en charge la fonction spécifique à la marque pour cette unité de contrôle. Un simple lecteur de codes EOBD ne fonctionne pas avec ce câble.
✕Pour un appareil de diagnostic d'une autre marque, le OBDSTAR Converter V2 est nécessaire. Avec un appareil OBDSTAR, vous utilisez le câble sans convertisseur.
✕La ZF 6HP existe avec des versions de TCM de différents fournisseurs. Pour la version Continental, il existe le TCM-022 distinct.
✕Pour accéder au connecteur, il faut sur la plupart des voitures d'abord démonter des composants.

Applications et fonctionnalités

Ce câble est destiné aux garages et aux spécialistes ECU qui clonent ou reprogramment des unités de contrôle ZF 6HP.

Calculateur accessible

  • TCM ZF 6HP : unité de contrôle de la boîte automatique.
  • Variantes : 6HP19, 6HP21, 6HP26, 6HP28, 6HP32.
  • TCM séparé : également démonté, sur l'établi.

Ce que vous pouvez faire

  • Clonage : transfert des données vers un TCM de remplacement.
  • Lecture MAP : lecture du logiciel en sauvegarde.
  • Écriture MAP : réinscription des données dans le TCM.
  • Diagnostic : lecture et effacement des codes défaut.

Mode d'emploi

  1. Dégager le TCM : débranchez le connecteur du TCM ou démontez le TCM.
  2. Raccordement : enfichez le connecteur 16 broches droit sur le TCM.
  3. Couplage de l'appareil : raccordez le côté DB15 à votre appareil OBDSTAR.
  4. Alimentation : assurez une alimentation stable du TCM.
  5. Choix de la fonction : sélectionnez dans le menu le TCM approprié et la fonction.

Véhicules et applications compatibles

Le critère déterminant est le connecteur TCM 16 broches de la boîte automatique ZF 6HP. Les modèles BMW ci-dessous disposent d'une 6HP19, 6HP21, 6HP26, 6HP28 ou 6HP32 :

BMW :

  • Série 3 (E90/E92) : 2005 à 2013.
  • Série 5 (E60) : 2003 à 2010.
  • Série 6 (E63) : 2003 à 2010.
  • Série 7 (E65) : 2001 à 2008.
  • Série 7 (F01/F02) : 2008 à 2012.
  • X1 (E84) xDrive35i : 2013 à 2015.
💡
Bon à savoir : le TCM de la ZF 6HP se trouve dans la boîte de vitesses. Le connecteur rond 16 broches se trouve sur le carter de boîte. Vérifiez le type de boîte sur la plaque signalétique de la boîte de vitesses.

Contenu de l'emballage

  • 1x OBDSTAR (TCM-021) | ZF (6HP19/21/26/28/32) Câble adaptateur TCM 16 broches – DB15 15 broches | Voiture particulière

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
OBDSTAR
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur
Les types de véhicules ou d'engins sur lesquels vous pouvez utiliser le câble. Vous voyez ainsi s'il convient à votre atelier.Types de véhicules
  • Voiture particulière

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • OBDSTAR

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule

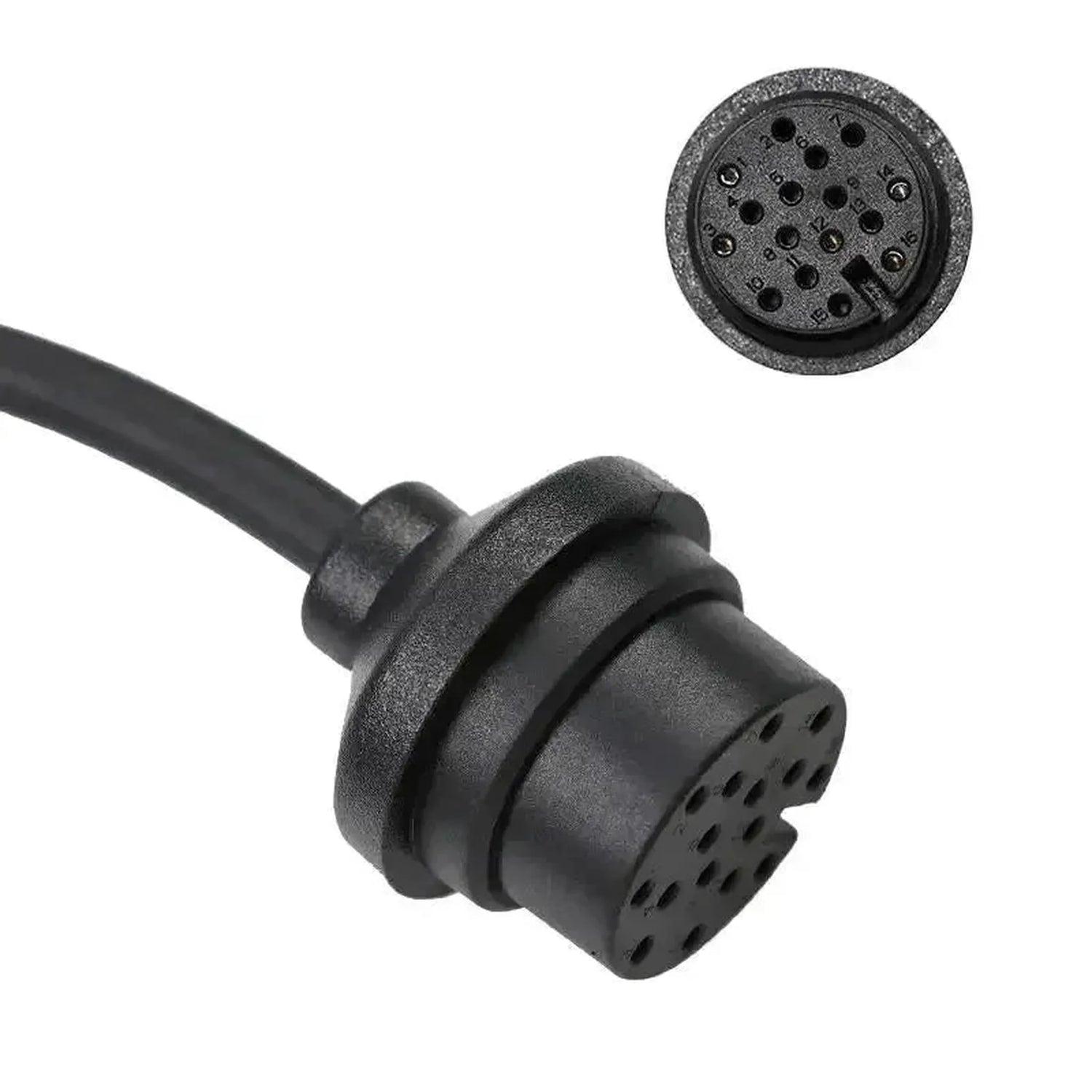

ZF (6HP19/21/26/28/32) TCM à 16 broches
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil

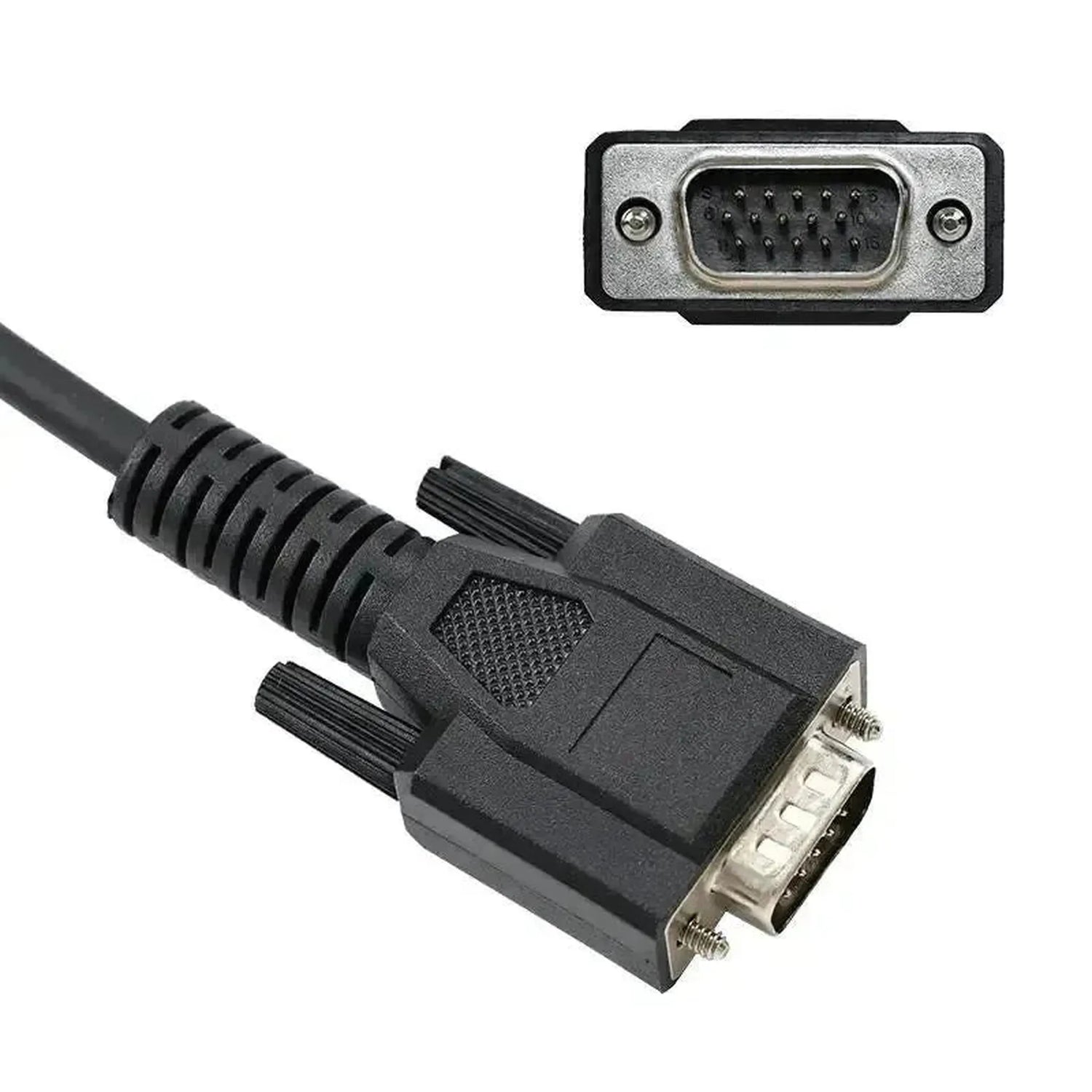

DB15 à 15 broches

Dimensions et poids

Le poids du câble ou de l'adaptateur.Poids
0,1 kg
Calculateurs
Calculateur de transmission (TCM)

Autres caractéristiques

Application
Clonage et lecture/écriture MAP du TCM de la ZF 6HP
Compatible avec
OBDSTAR DC706, X300 Classic G3 et Key Master G3
