OBDSTAR  |  SKU : T006

OBDSTAR (T006) | Câble adaptateur GSM 12+22 broches - DB15 15 broches | Voiture particulière

€20,95 TTC
€17,31 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

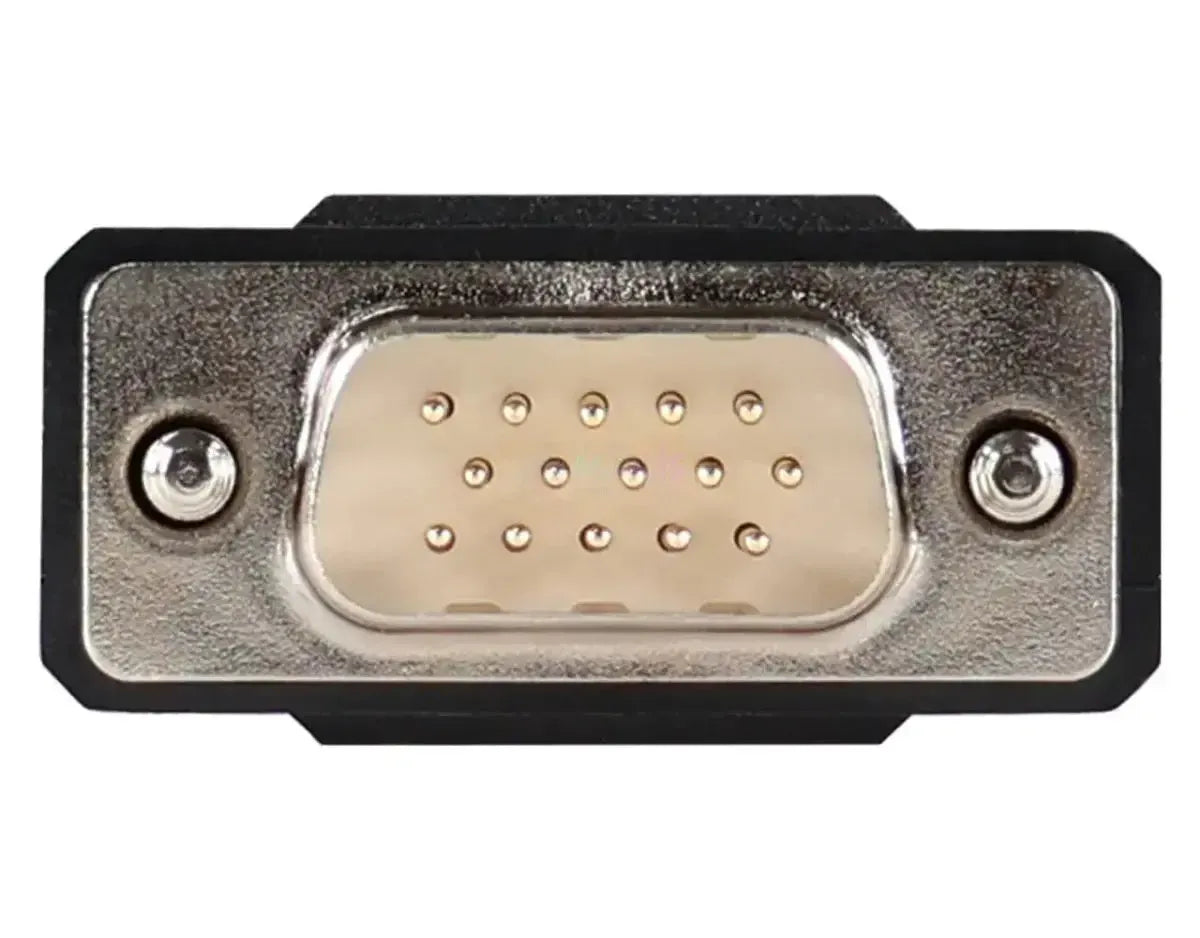

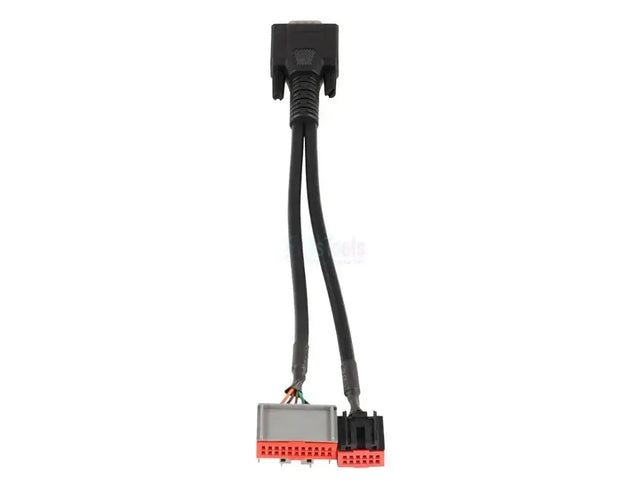

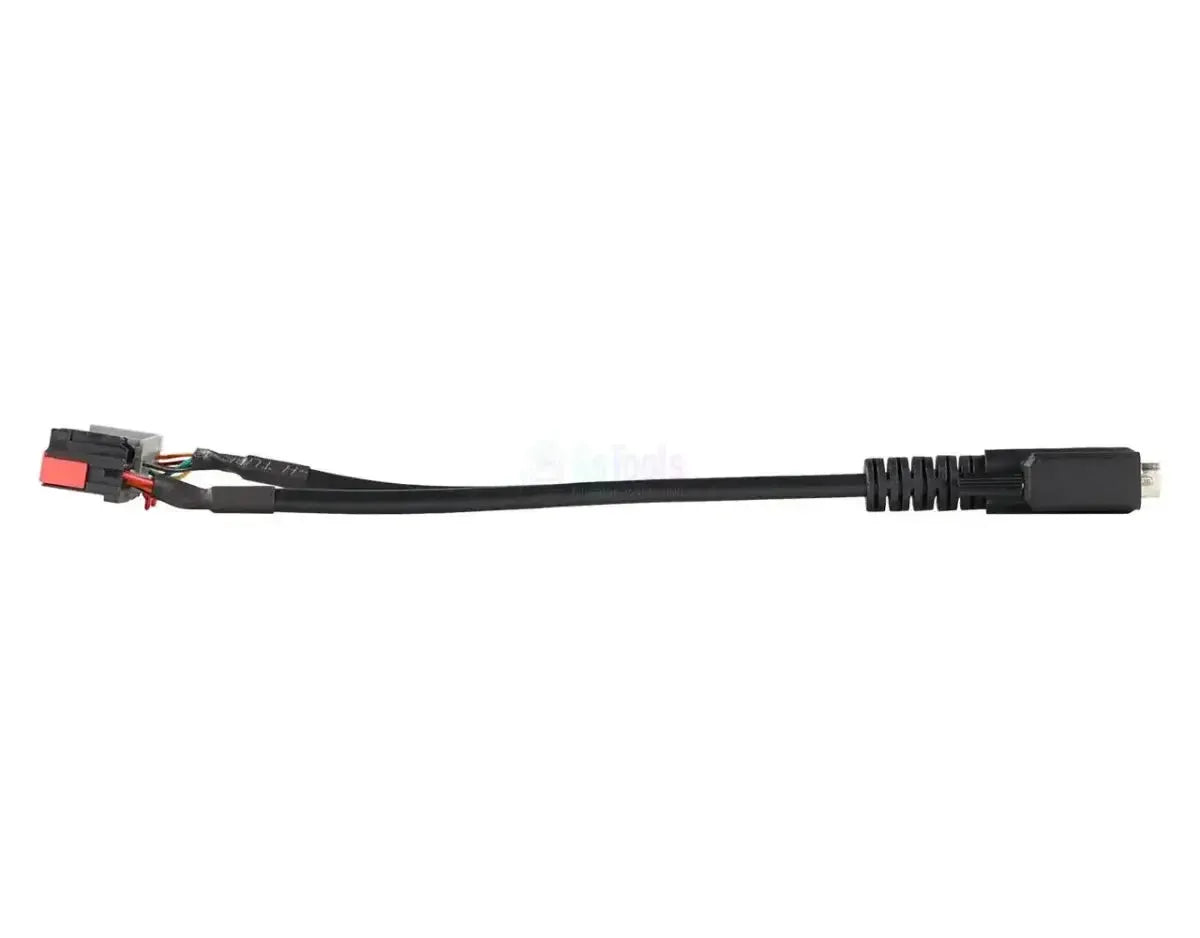

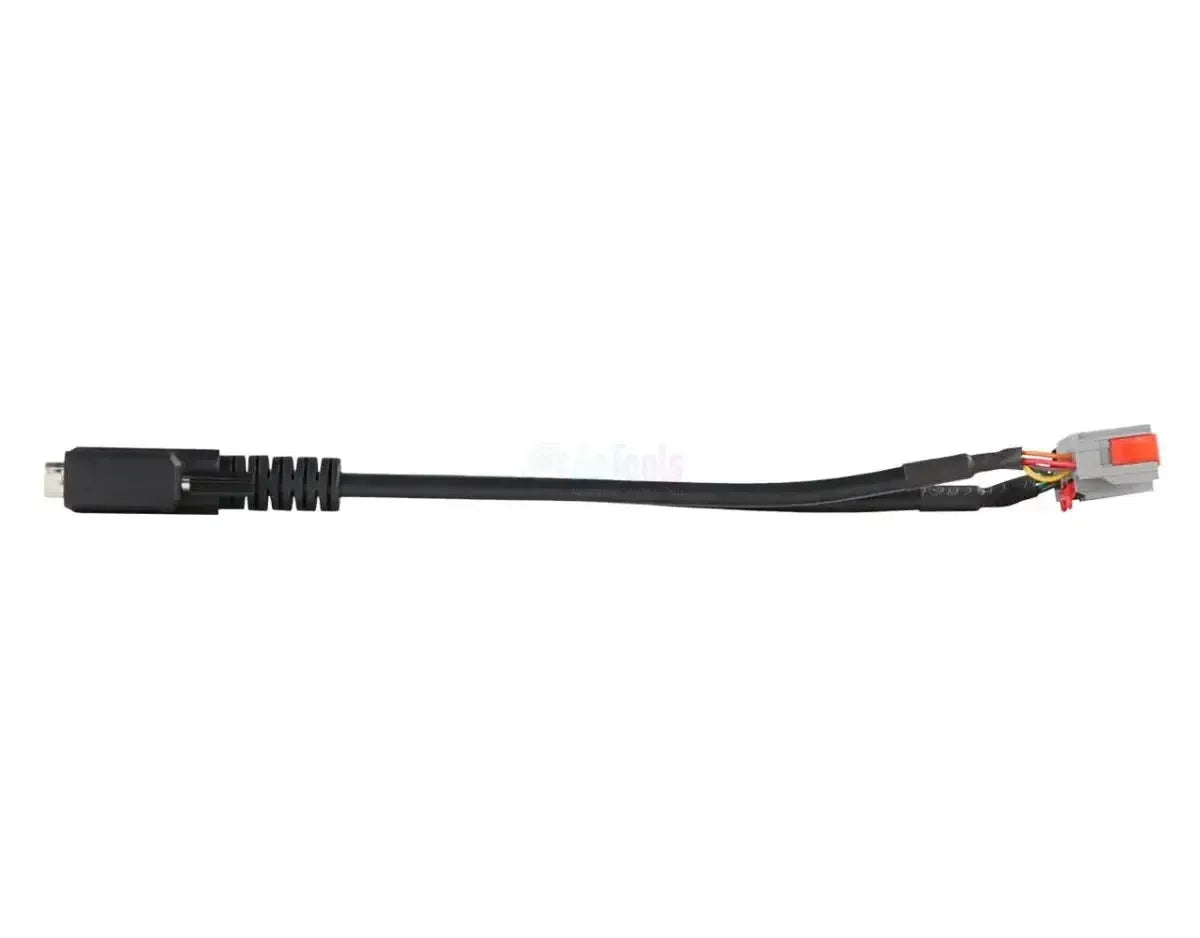

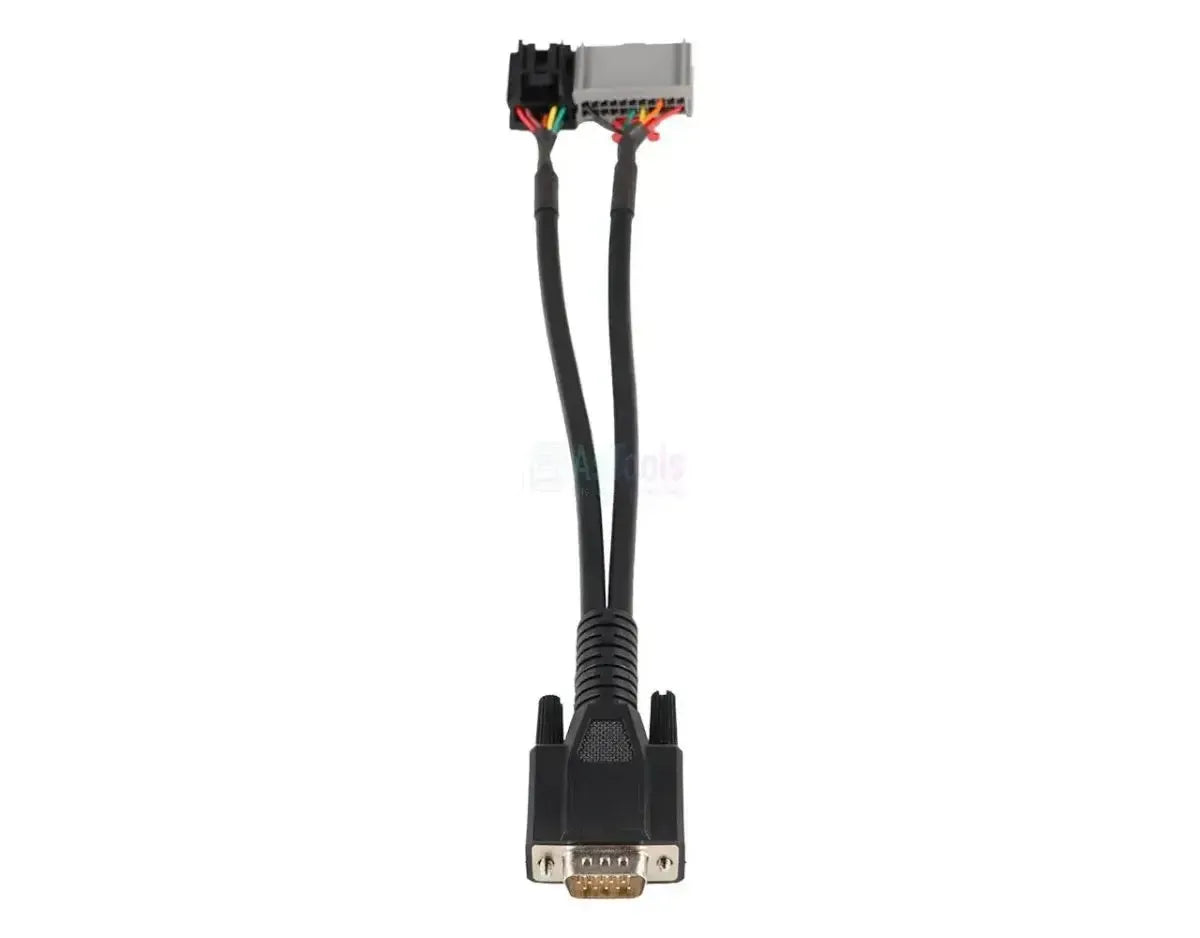

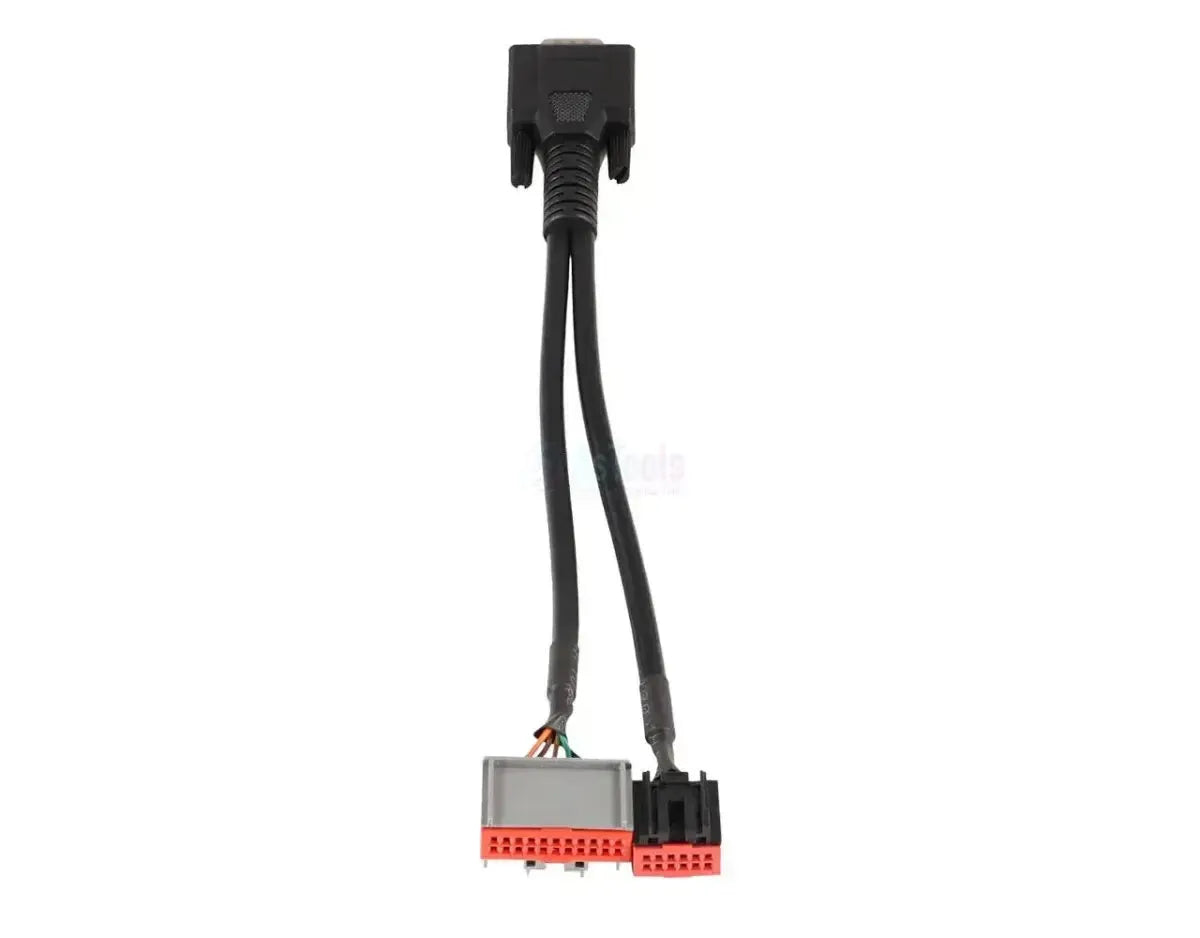

Le câble OBDSTAR T006 dispose d'un connecteur 15-pins DB15 côté appareil et se divise côté véhicule en un connecteur GSM 12-pins et un connecteur GSM 22-pins. Ces deux connecteurs se branchent directement sur le câblage du module de sélecteur de vitesses situé dans la console centrale des véhicules Land Rover et Jaguar.

Le module de sélecteur dans ces véhicules dispose de deux prises distinctes. Grâce à la structure de câble divisée, les deux sont commandées simultanément, ce qui permet à la plateforme de test OBDSTAR de lire et de piloter tous les signaux pertinents du sélecteur. La connexion contourne le réseau du véhicule, permettant un test ciblé du module sans intervention du réseau CAN. Le câble est une connexion de test dédiée à ce seul module : il ne propose pas de diagnostic OBD2 et ne convient pas pour une lecture générale du véhicule. Le boîtier du sélecteur doit être démonté pour accéder aux connecteurs. Les modèles ci-dessous sont confirmés avec leurs années de fabrication ; les tests réalisables dépendent de votre plateforme de test.

AVANTAGES

✔Les deux prises à la fois — les connecteurs GSM 12-pins et 22-pins se branchent directement sur le module de sélecteur sans adaptateurs supplémentaires.
✔Test de levée et de commutation en une seule connexion — la fonction de levée et le comportement de commutation du module sont testés via le même câble.
✔En dehors du réseau CAN — le couplage direct permet des tests de module ciblés sans influence du réseau du véhicule.
✔Deux marques avec années de fabrication — onze modèles Jaguar et Land Rover confirmés disposent de plages d'années de fabrication précises.

POINTS D'ATTENTION

✕Plateforme de test OBDSTAR uniquement — le câble n'est pas compatible avec les outils de diagnostic d'autres fabricants.
✕Couverture véhicule limitée — les procédures de test disponibles pour le module de sélecteur dépendent du logiciel de votre plateforme de test.
✕Pas de diagnostic OBD2 — le câble ne convient pas pour une lecture générale du véhicule via le port de diagnostic standard.
✕Démontage requis — les connecteurs ne sont accessibles qu'après le retrait du boîtier du sélecteur dans la console centrale.

Applications et fonctionnalités

En association avec les équipements de la série de plateformes de test OBDSTAR, ce câble prend en charge les opérations suivantes sur le module de sélecteur de vitesses.

Unités de commande accessibles

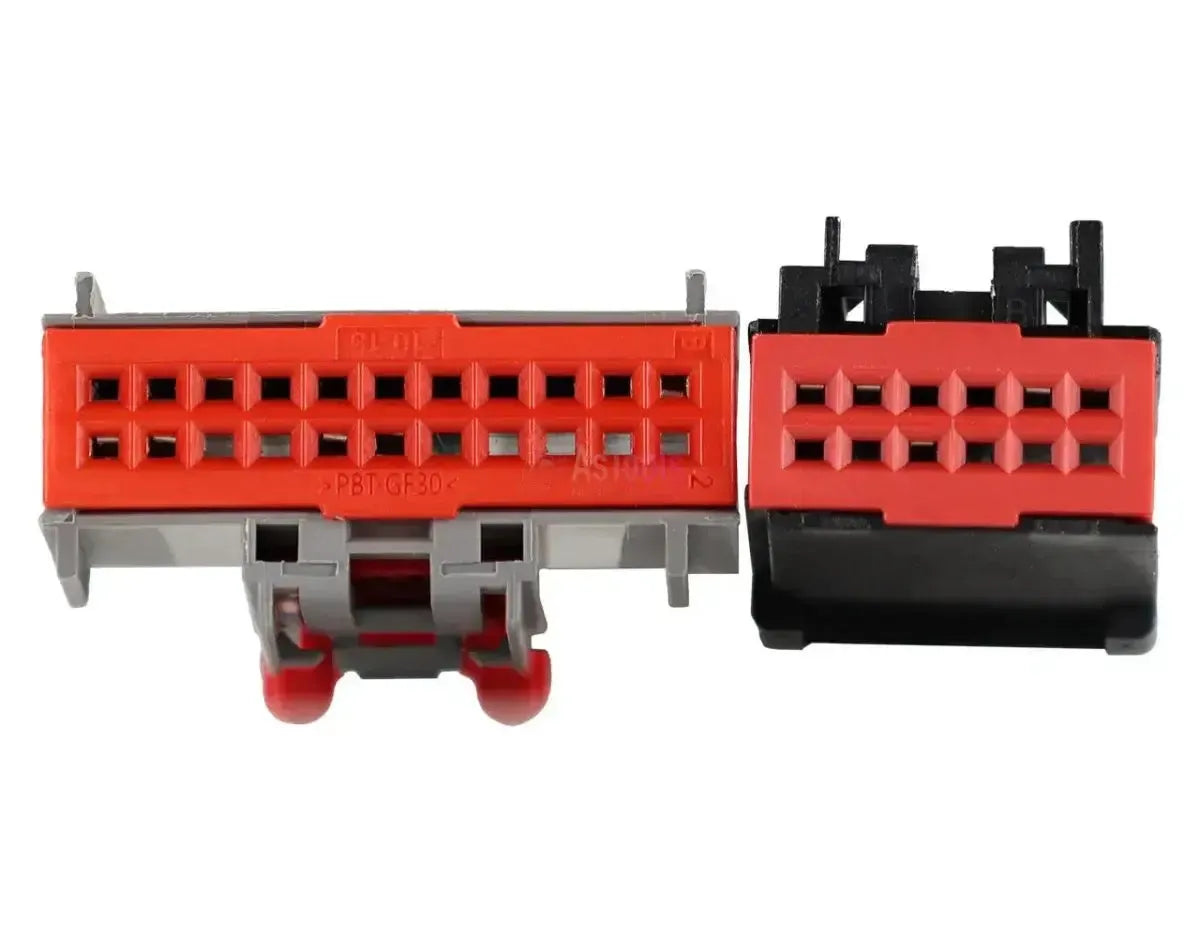

  • Module de sélecteur de vitesses : Connecté directement via les connecteurs GSM 12 broches et 22 broches situés dans la console centrale.
  • Aucun autre système du véhicule : La connexion contourne le réseau du véhicule, de sorte que seul le module de sélecteur est sollicité.

Ce que vous pouvez faire

  • Effectuer un test de levage : Piloter électriquement la fonction de levage du sélecteur et lire la réponse du module.
  • Effectuer un test de commutation : Vérifier les signaux de commutation pour une réaction correcte lors du changement de rapports.
  • Coupler le module directement : Établir la communication avec la plateforme de test en dehors du port de diagnostic standard du véhicule.
  • Évaluer le module avant remplacement : Déterminer si le défaut provient du module de sélecteur avant de procéder au remplacement.
  • Attention : Vérifiez au préalable que l'année de fabrication et la version spécifiques disposent réellement du connecteur GSM 12 broches et 22 broches.

Véhicules et applications compatibles

Le facteur déterminant est le connecteur GSM 12 broches et 22 broches sur le module de sélecteur de vitesses, et non le modèle. Les véhicules ci-dessous sont confirmés compatibles. Pour les gammes qui sont toujours en production, une version ultérieure peut être équipée d'un module différent ; vérifiez donc les connecteurs vous-même.

Jaguar :

  • F-Pace (X761) : (2016–aujourd'hui)
  • F-Type (X152) : (2013–aujourd'hui)
  • XE (X760) : (2015–aujourd'hui)
  • XF (X260) : (2015–aujourd'hui)
  • XJ (X351) : (2009–aujourd'hui)

Land Rover :

  • Discovery 5 (L462) : (2017–aujourd'hui)
  • Discovery Sport (L550) : (2015–aujourd'hui)
  • Range Rover (L405) : (2013–aujourd'hui)
  • Range Rover Evoque (L538/L551) : (2011–aujourd'hui)
  • Range Rover Sport (L494) :(2013–aujourd'hui)
  • Range Rover Velar (L560) :(2017–aujourd'hui)
💡
À savoir :Le module de sélecteur de vitesses se situe dans la console centrale ; les connecteurs GSM 12-broches et 22-broches sont accessibles après retrait du capot du sélecteur, et l'emplacement exact du module varie selon l'année de fabrication.Vérifiez le modèle, l'année de fabrication et la configuration du connecteur dans le manuel d'entretien avant de commander.

Contenu de l'emballage

  • 1xOBDSTAR (T006) | Câble adaptateur 12+22-broches GSM - 15-broches DB15 | Véhicule particulier

Spécifications techniques

Spécification Description
Marque OBDSTAR
Numéro d'article T006
Type Câble adaptateur
Application Test du module de sélecteur de vitesses sur les véhicules Jaguar et Land Rover
Connecteur côté véhicule GSM 12+22-broches
Connecteur côté appareil DB15 15-broches
Communication Connexion directe au module, en dehors du réseau CAN du véhicule
Unités de commande Module de sélecteur de vitesses
Segment Véhicule particulier
Marques compatibles Jaguar et Land Rover
Gamme de modèles Jaguar et Land Rover 2009–aujourd'hui, variable selon le modèle (voir liste des modèles)
Requis pour l'utilisation Programmeur OBDSTAR avec interface DB15 15-broches, tel que le DC706 avec kit MP001
Accessoires supplémentaires requis Plateforme de test OBDSTAR ; démontage du cache du levier de vitesses sur la console centrale
Poids 0,1 kg
