Topdon UltraDiag Moto | Appareil de diagnostic | Moto

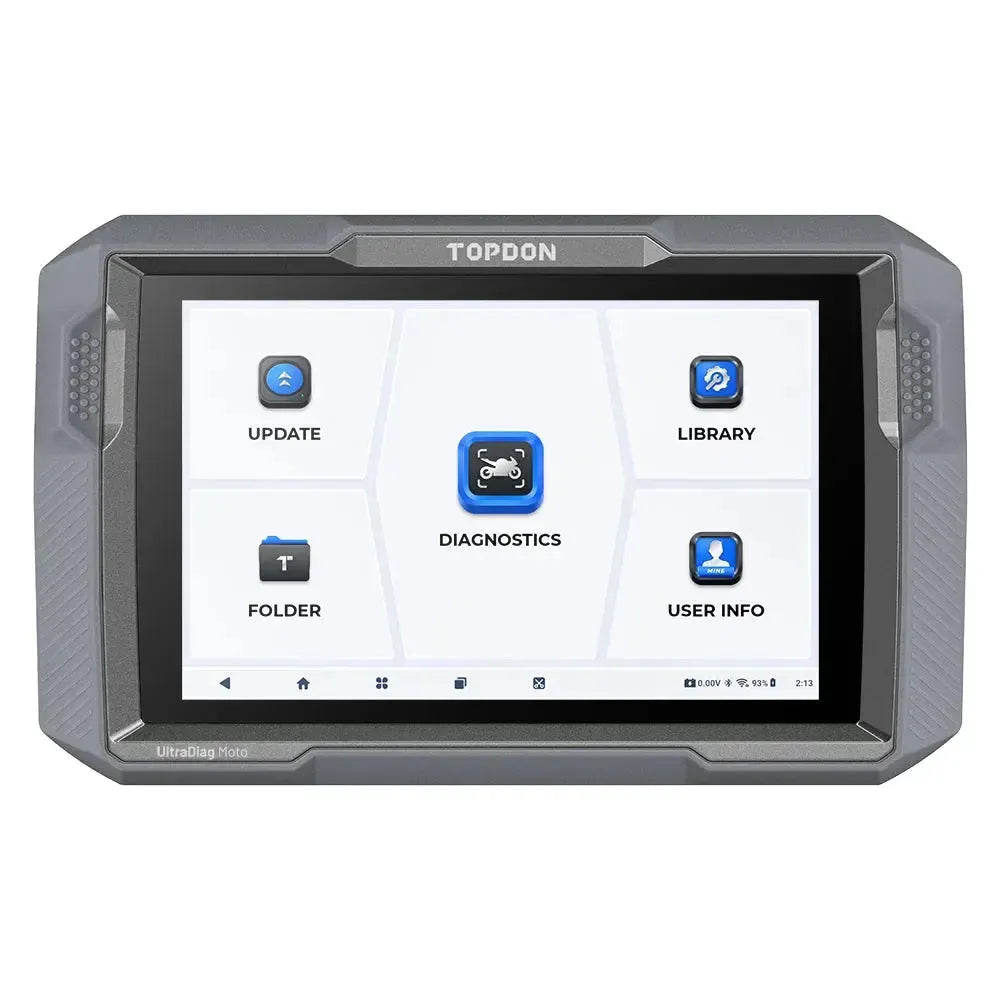

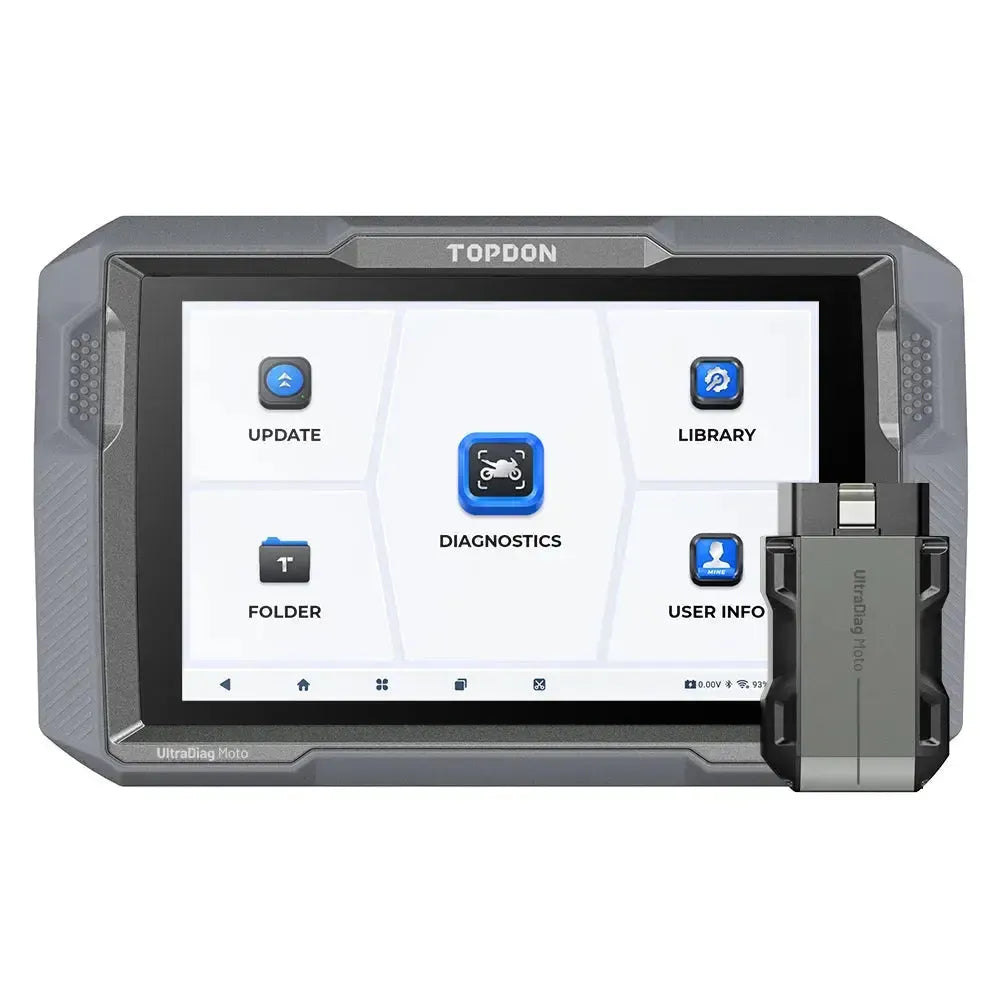

Le Topdon UltraDiag Moto est un appareil de diagnostic spécialement conçu pour le diagnostic moto. Le système, fonctionnant sous Android 11, prend en charge plus de 80 marques et communique avec le véhicule via un Bluetooth VCI. La tablette est équipée d'un écran tactile de 8 pouces, d'un processeur quad-core et d'une batterie de 10 000 mAh. Les principales fonctionnalités incluent la réalisation d'un diagnostic complet du système, le contrôle bidirectionnel et diverses fonctions de service. L'achat comprend une licence logicielle pour 1 an.

L'UltraDiag Moto offre des fonctions avancées telles qu'une carte topologique fournissant une vue d'ensemble visuelle de toutes les unités de commande électroniques et de leur statut de communication. L'appareil peut afficher des données en direct sous divers formats, y compris des graphiques, et prend en charge AutoVIN pour l'identification automatique du véhicule. Le logiciel inclut également l'accès aux bulletins techniques de service (TSB) et un localisateur de prise DLC pour localiser rapidement le port de diagnostic du véhicule.

---

Fonctions de diagnostic :

L'UltraDiag Moto effectue des diagnostics sur tous les systèmes électroniques présents de la moto, tels que le moteur, l'ABS, la transmission et le tableau de bord.

• Lecture et effacement des codes d'erreur : Lit et supprime les codes d'erreur (DTC) de toutes les unités de commande disponibles.
• Données en direct : Affiche les données en temps réel des capteurs et composants sous différentes formes, comme du texte et des graphiques.
• Test d'actionneur : Permet de commander directement des composants et systèmes spécifiques, tels que les injecteurs ou ventilateurs, pour vérifier leur fonctionnalité. Ceci est également appelé commande bidirectionnelle.
• AutoVIN : Identifie automatiquement la moto à partir du numéro d'identification du véhicule (VIN).
• Lecture des informations ECU : Récupère des informations détaillées de l'unité de commande électronique, telles que la version du logiciel et les numéros de pièces.
• Carte topologique : Offre une représentation graphique de la structure réseau du véhicule, incluant l'état de toutes les unités de commande et leur communication mutuelle.

---

Fonctions de service et d'entretien :

Cet appareil prend en charge plus de 14 Fonctions de service et d'entretien pour motos. La disponibilité des fonctions spécifiques peut varier selon la marque, le modèle et l'année de fabrication du véhicule.

Moteur et transmission :

• Réinitialisation du rapport air/carburant (A/F) : Rétablit les paramètres du mélange air-carburant aux réglages d'usine.
• Réglage CO : Calibre les émissions de monoxyde de carbone (CO) pour respecter les normes d'émission et garantir un fonctionnement optimal du moteur.
• Réglage du régime au ralenti : Régule et stabilise le régime moteur à l'arrêt.
• Adaptation du papillon des gaz : Recalibre l'actionneur du papillon des gaz après remplacement ou nettoyage pour garantir une réponse correcte.
• Réglage de l'embrayage : Effectue les réglages initiaux ou adaptations pour l'actionneur d'embrayage.

Freins :

• Purgez l'ABS : Effectue une procédure automatisée pour éliminer les bulles d'air du système de freinage ABS après maintenance.

Direction :

• Initialiser le capteur d'angle de braquage (SAS) : Calibre le capteur mesurant l'angle du volant, nécessaire pour des systèmes comme le contrôle de traction.

Carrosserie et électronique :

• Réinitialisation du système de gestion de la batterie (BMS) : Enregistre une nouvelle Batterie dans le système du véhicule et réinitialise les paramètres de charge.
• Réinitialisation du système de contrôle de la pression des pneus (TPMS) : Réapprend les capteurs et réinitialise les alertes après un changement de pneus ou de capteurs.
• Réinitialisation du compteur kilométrique (ODO) : Régle ou calibre le compteur kilométrique après remplacement du tableau de bord.
• Réinitialisation de l'intervalle d'entretien : Réinitialise l'alerte de service sur le tableau de bord après une maintenance.
• Réinitialiser l'unité de commande : Restaure une unité de commande électronique (ECU) aux paramètres standard ou d'usine.
• Numéro d'identification du véhicule (VIN) : Lit ou écrit le numéro d'identification unique du véhicule dans une unité de commande.

Autres fonctions :

• Personnaliser : Permet d'ajuster des réglages ou préférences spécifiques du véhicule pris en charge par le fabricant.

---

Fonctions et capacités spéciales :

L'appareil offre diverses fonctionnalités avancées pour un processus de diagnostic plus efficace.

Fonctions cloud et de rapport :

• Rapport de diagnostic : Génère des rapports détaillés des diagnostics effectués, pouvant être enregistrés ou partagés.
• Assistance à distance : Offre la possibilité d'un support technique à distance via la fonction Remote Desktop.

Documentation et schémas :

• Localisateur de DLC : Aide à localiser le Data Link Connector (DLC) sur la moto.
• Bulletins de service technique (TSB) : Donne accès aux bulletins de service officiels et aux informations de réparation du fabricant.

---

Marques de véhicules prises en charge :

Le Topdon UltraDiag Moto prend en charge une large gamme de marques de motos de différentes régions, notamment Europe, Asie, Amérique et Chine.

• Européen : ADIVA, AGUSTA, AJP, Aprilia, Benelli, BENELLIDSK, BMW, Brixton, Brose, Brough, Derbi, Ducati, Fantic, FBMondi, Generic, Geon, GGTechnik, Gilera, Goes, HM, Husqvarna, Italjet, KL, KSRMOTO, KTM, Lambretta, Lexmoto, Macbor, Malaguti, Mash, MBK, MBP, MH, Minsk, Mitt, Morini, Moto Guzzi, Motron, Mutt, Overbikes, Peugeot, Piaggio, Qooder, Quadro, Rieju, Sherco, Sinnis, Stels, SWM, Triumph, Trmotor, Ural, Vent, Verve, Vespa, Wottan
• Asiatique : Aeon, Bajaj, Daelim, Enfield, Hartford, Honda, Kawasaki, Kymco, PGO, Suzuki, SYM, TGB, TVS, Yamaha
• Américain : AKT, Arctic Cat, BRP, Coleman, CSC, Dafra, Harley, Indian, Keller, Polaris, RVM, UM, Victory
• Chinois : CFMOTO, Haojue, Hisun, Keeway, Voge, Zeeho

---

Contenu de l’emballage :

• 1x Tablette Topdon UltraDiag Moto
• 1x VCI (Vehicle Communication Interface)
• 1x Ensemble de câbles de diagnostic pour moto
• 1x Adaptateur secteur avec plusieurs prises
• 1x Manuel
• 1x Valise de rangement

---

Informations sur la licence :

• Inclus 1 an de mises à jour : Une licence de mise à jour logicielle de 12 mois est incluse à l'achat.

À l'expiration de la période de licence, l'appareil continue de fonctionner avec la dernière version logicielle installée. L'accès aux nouvelles mises à jour et aux fonctions en ligne nécessite l'achat d'une nouvelle licence.

---

Spécifications techniques :

Spécification	Description
Marque du produit	Topdon
Modèle du produit	UltraDiag Moto
Système d'exploitation	Android 11.0
Taille de l'écran	8 pouces (20,3 cm)
Résolution d'écran	1280x800
Processeur	Processeur 4 cœurs 1,8 GHz
RAM	2 GB
Contenu de l’emballage	32 GB
Connectivité	Wi-Fi (2.4 & 5 GHz), Bluetooth
Caméra	Arrière 5.0 MP
Batterie	10.000 mAh / 3.7V
