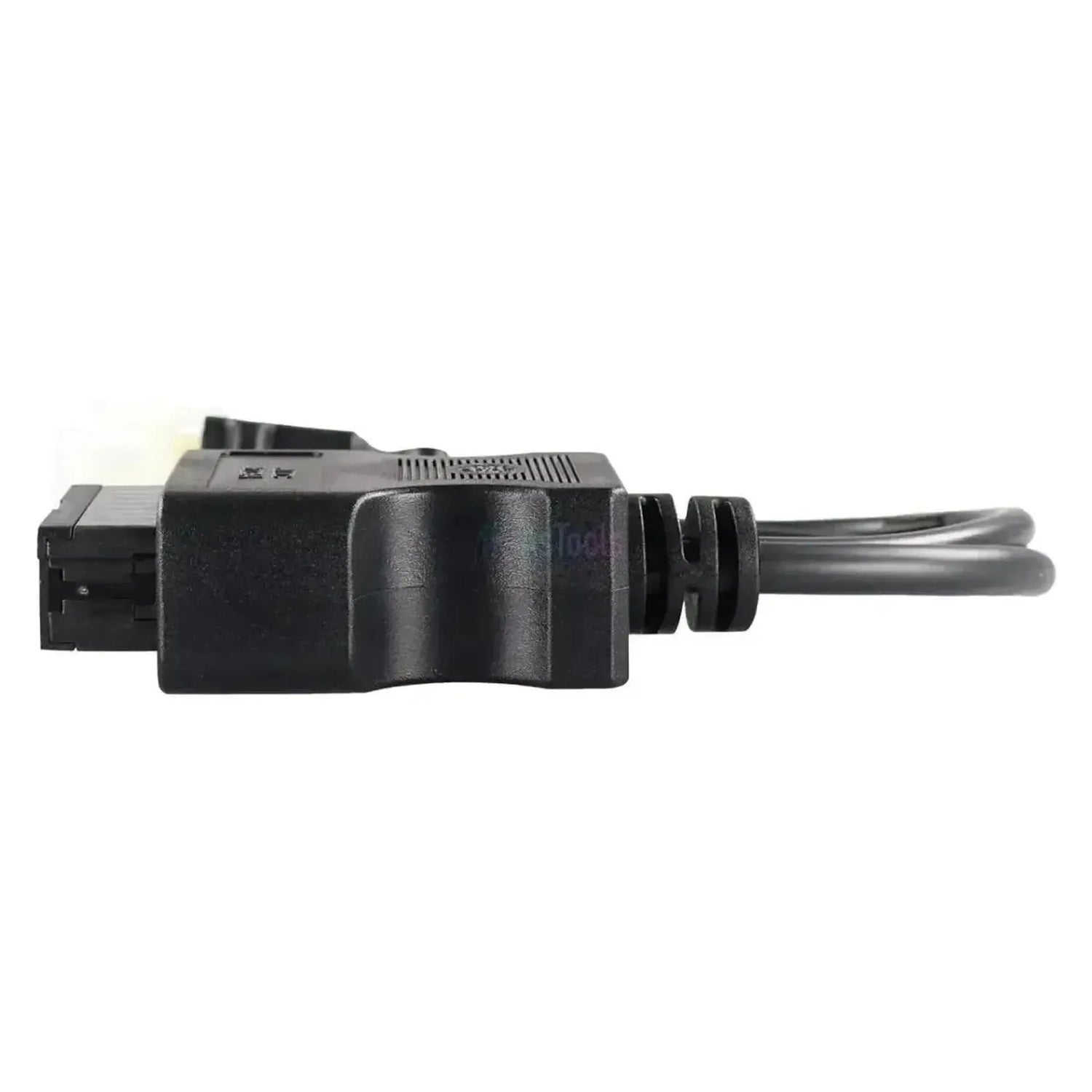

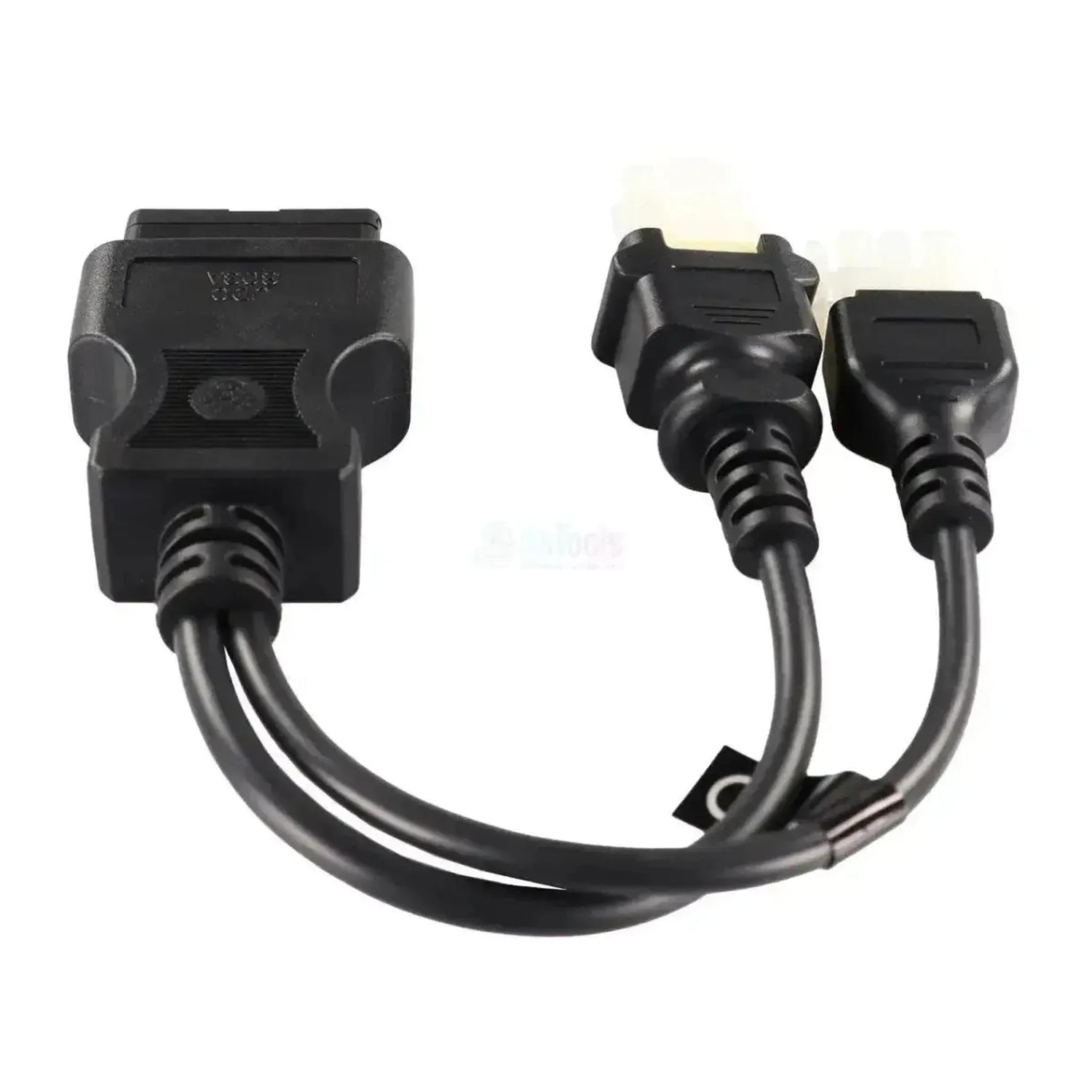

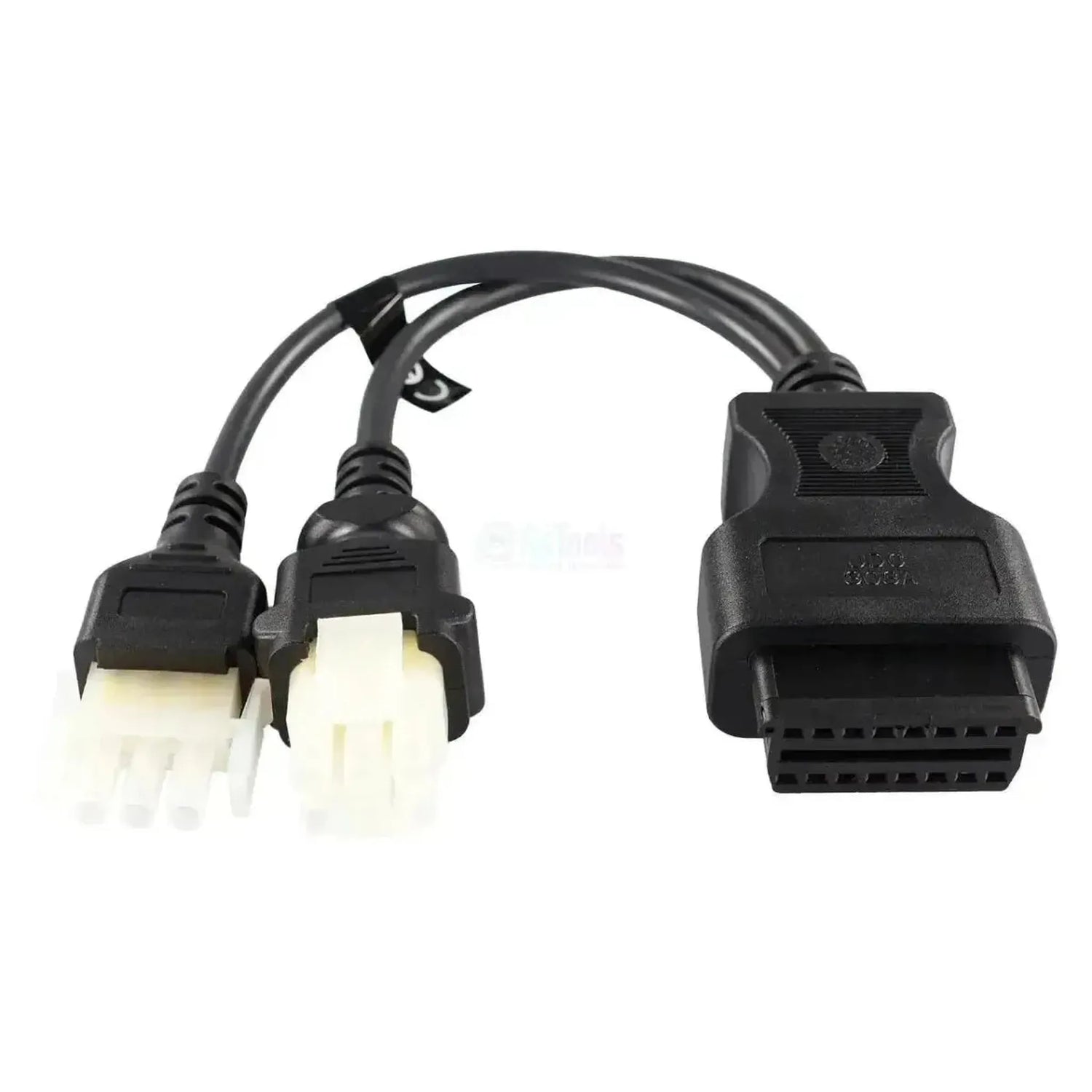

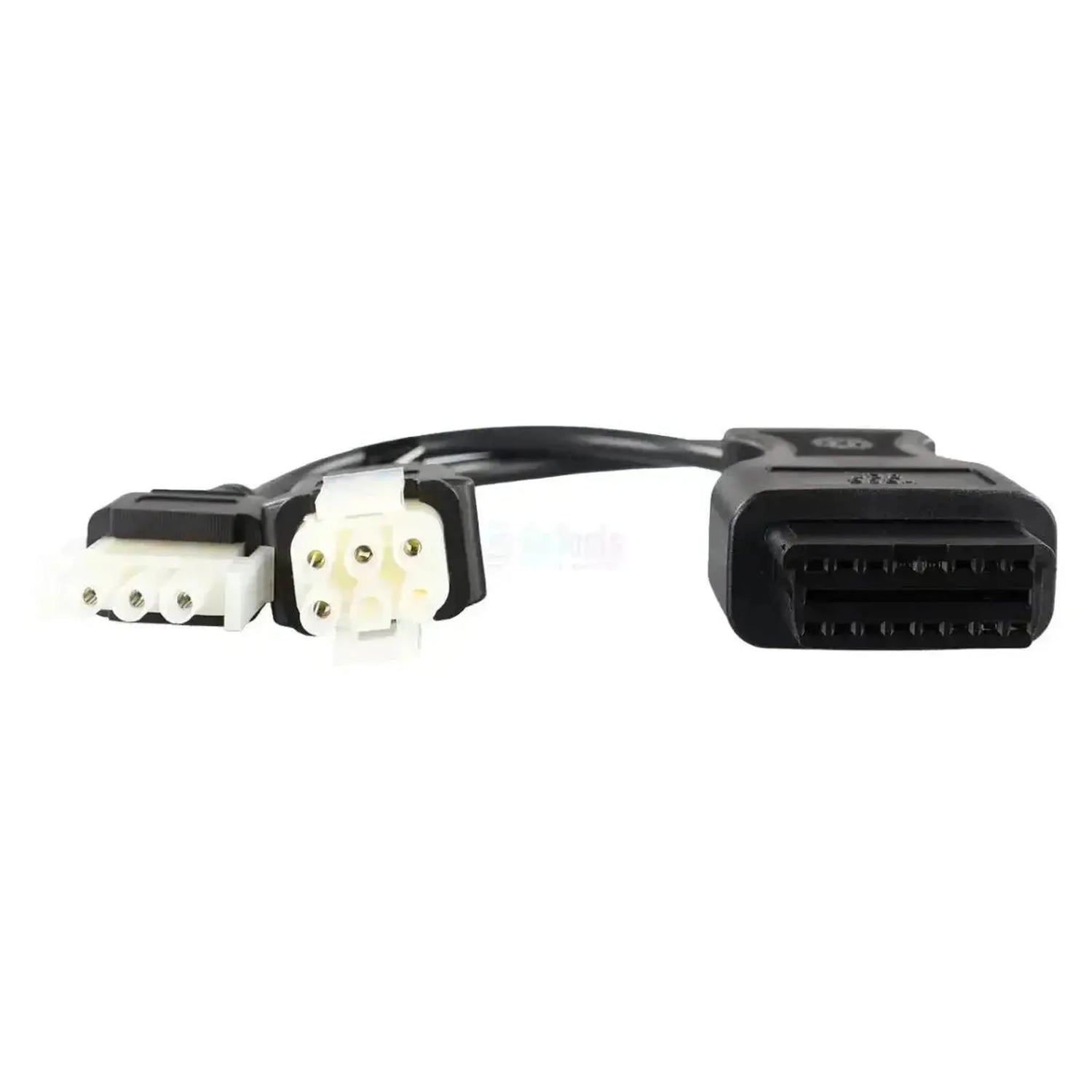

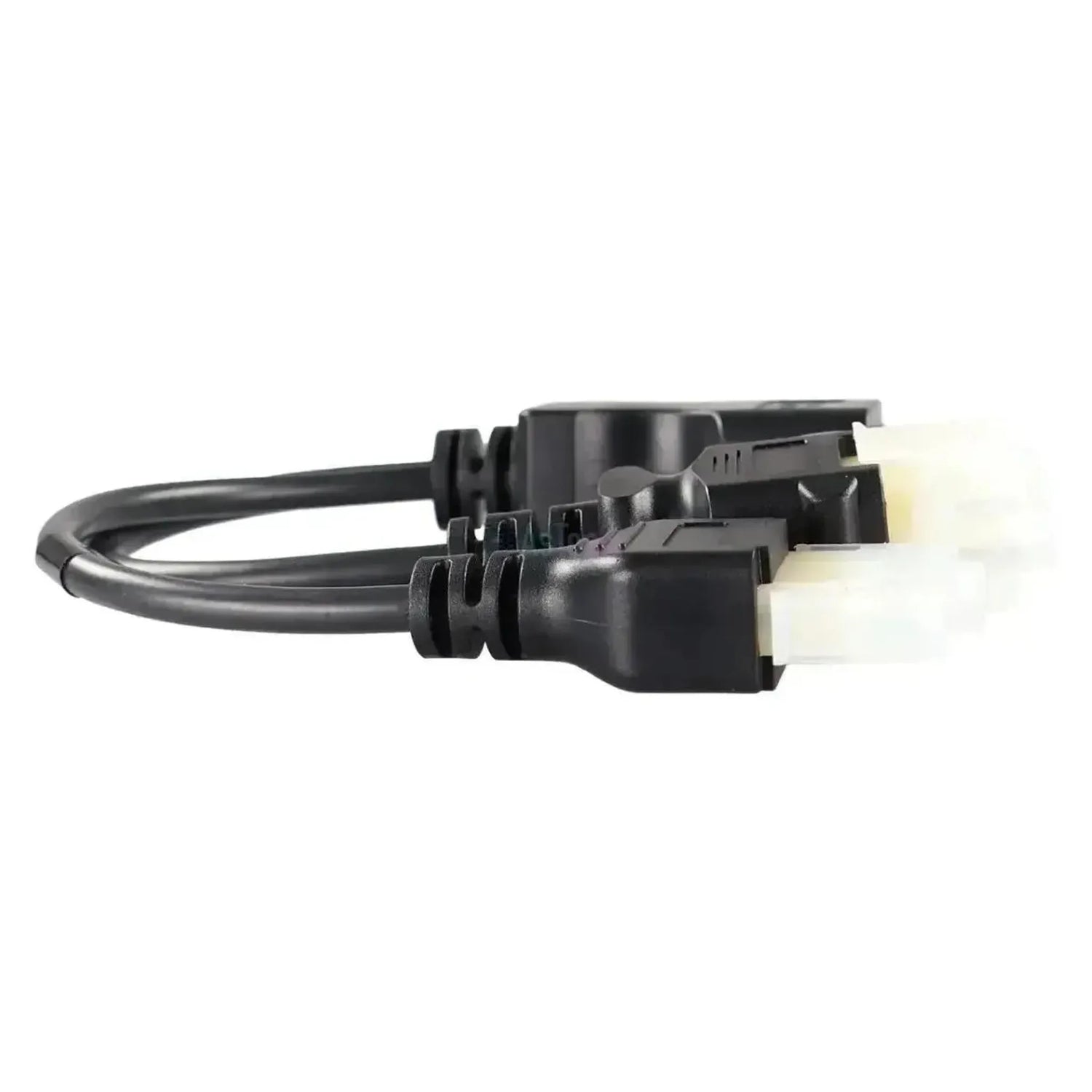

De Jaltest JDC303A verbindt de 3+6-polige diagnoseaansluiting van ZF met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Uit het OBD2-huis komen twee takken met naturelwitte nylon stekkers: Een met zes posities in twee rijen van drie en een met drie posities in één rij, elk met een zwarte trekontlasting. Het snoer meet 28 tot 30 cm en de kabel werkt met de Jaltest Link V8.1 en V9.
De aansluiting hoort bij de ZF-regeleenheid zelf en zit niet op de OBD-plaats van het voertuig. Daarachter liggen de eenheden uit de dekkingsgroep ZF Transmissions: De busautomaten Ecomat 1, Ecomat 2/4 en EcoLife, de geautomatiseerde bakken AS Tronic, AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS, en de retarders EST-32, EST-42 en Intarder 3. Omdat de stekker los staat van de voertuigdiagnose, blijft hij ook in gebruik als het voertuig zelf al een 16-pins OBD-aansluiting heeft. De kabel valt onder Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Met deze kabel benadert de Jaltest-software de ZF-regeleenheid die met de 3+6-polige stekker is uitgevoerd. Jaltest zet de ZF-systemen bij elkaar in de dekkingsgroep ZF Transmissions, ongeacht in welk voertuig de bak is ingebouwd. Wat u per eenheid kunt doen, verschilt per generatie.
Regeleenheden die u kunt benaderen
- Ecomat 1: Eerste generatie busautomaat.
- Ecomat 2/4: Busautomaat, met parameters.
- EcoLife: Zestraps busautomaat.
- AS Tronic (Lite): Geautomatiseerde bak.
- EcoTronic, PowerLine: Versnellingsbakken ZF.
- TraXon en AVS: Versnellingsbakken ZF.
- Retarders: EST-32, EST-42 en Intarder 3.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Meetwaarden: Bak of retarder, met grafiek.
- Componenten: Aansturen, o.a. Ecomat en TraXon.
- Parameters: Onder meer Ecomat 2/4, AS Tronic Lite.
- Kalibratie en reset: AS Tronic Lite en TraXon.
Zo gebruikt u hem
- Stekker zoeken: Zoek de twee witte stekkers bij de bak.
- Posities tellen: Zes en drie posities: Dan past hij.
- Aansluiten: Steek beide takken op de ZF-aansluiting.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Uitlezen: Kies in Jaltest CV de ZF-eenheid.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het voertuigmerk. Deze kabel past op elke ZF-versnellingsbak en ZF-retarder met de 3+6-polige diagnoseaansluiting, in welk chassis die ook is ingebouwd. Omdat de aansluiting bij de bak hoort en niet bij het voertuig, geldt er geen bouwjaargrens.
ZF-versnellingsbakken:
- Busautomaten: Ecomat 1, Ecomat 2/4 en EcoLife.
- Geautomatiseerde bakken: AS Tronic, AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS.
ZF-retarders:
- Hulpremmen: EST-32, EST-42 en Intarder 3 (EST-52/EST-54).
Voertuigen:
- Vrachtwagens, autobussen en werkvoertuigen: Van uiteenlopende merken; de kabel volgt de ZF-eenheid en niet de chassisbouwer.
Verpakkingsinhoud
- 1x Jaltest (JDC303A) | ZF Ecomat 3+6-pins OBD - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Caractéristiques techniques
Généralités
- La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
- Jaltest
- Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
- Câble adaptateur
Compatibilité
- La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
- Link V8.1
- Link V9
- Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
- CV véhicules utilitaires
Connexions
- Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
- OBD 3+6 broches
- Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
- OBD2 à 16 broches
Fonctions de diagnostic
- Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct
- Oui
- Vous pouvez activer des composants pour vérifier s'ils sont défectueux. Cela évite de longues recherches.Commande des composants
- Oui
- Vous pouvez modifier les réglages des calculateurs et effectuer des calibrages après une réparation ou un remplacement.Paramètres et calibrages
- Oui
Dimensions et poids
- Calculateurs
- Ecomat 1, Ecomat 2/4, EcoLife, AS Tronic, EcoTronic, TraXon
- Numéro de référence
- JDC303A
Autres caractéristiques
- Toepassing
- ZF-versnellingsbakken en ZF-retarders met 3+6-polige diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Regeleenheden
- Ecomat 1, Ecomat 2/4 en EcoLife, AS Tronic en AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS (versnellingsbakken), EST-32, EST-42 en Intarder 3 (retarders)
- Segment
- Bedrijfs- en Werkvoertuig
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met licentie voor Jaltest CV
