Jaltest  |  SKU : JDC509A

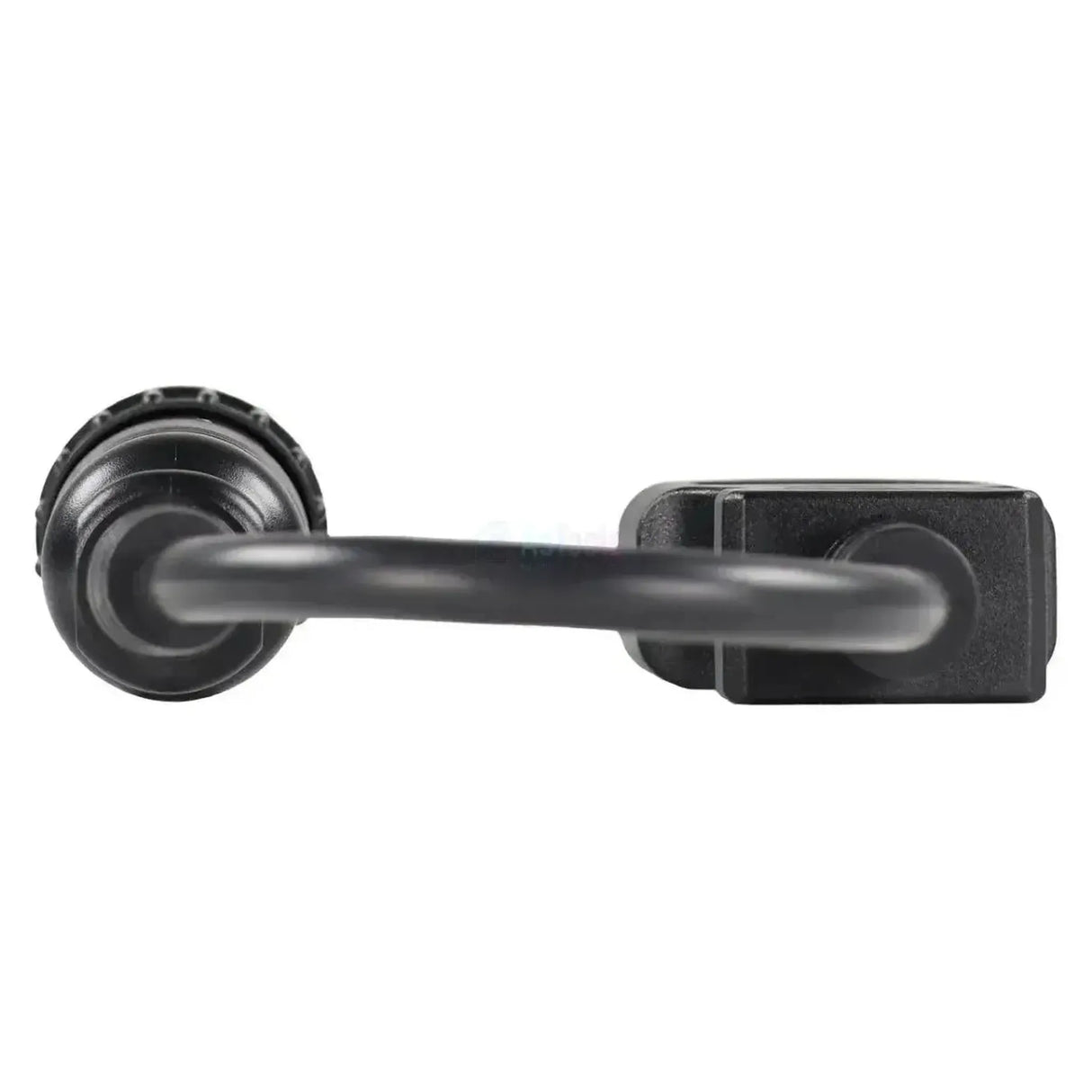

Jaltest (JDC509A) | Volvo 16 broches OBD - 16 broches OBD2 Câble adaptateur | Machine tout-terrain et de construction

€97,95 TTC
€80,95 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

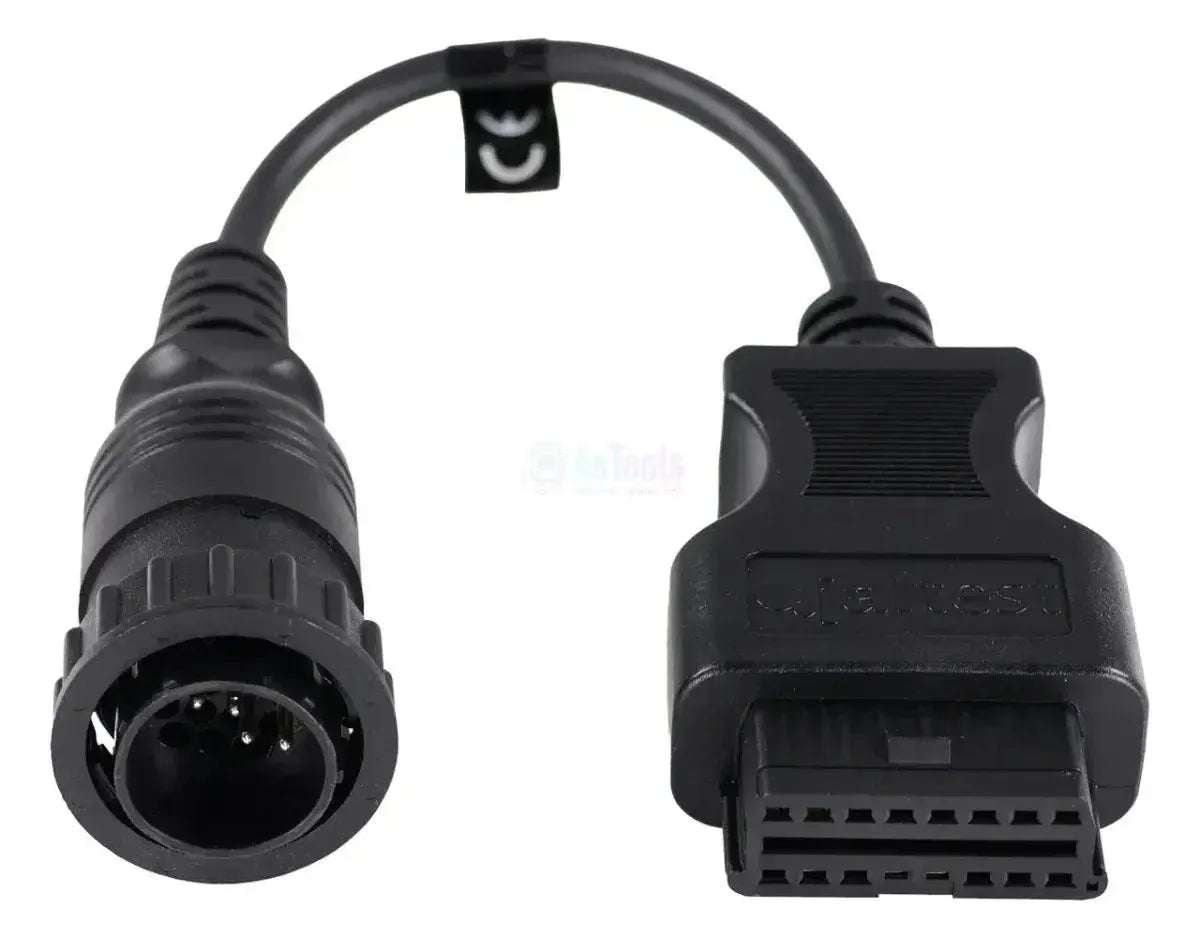

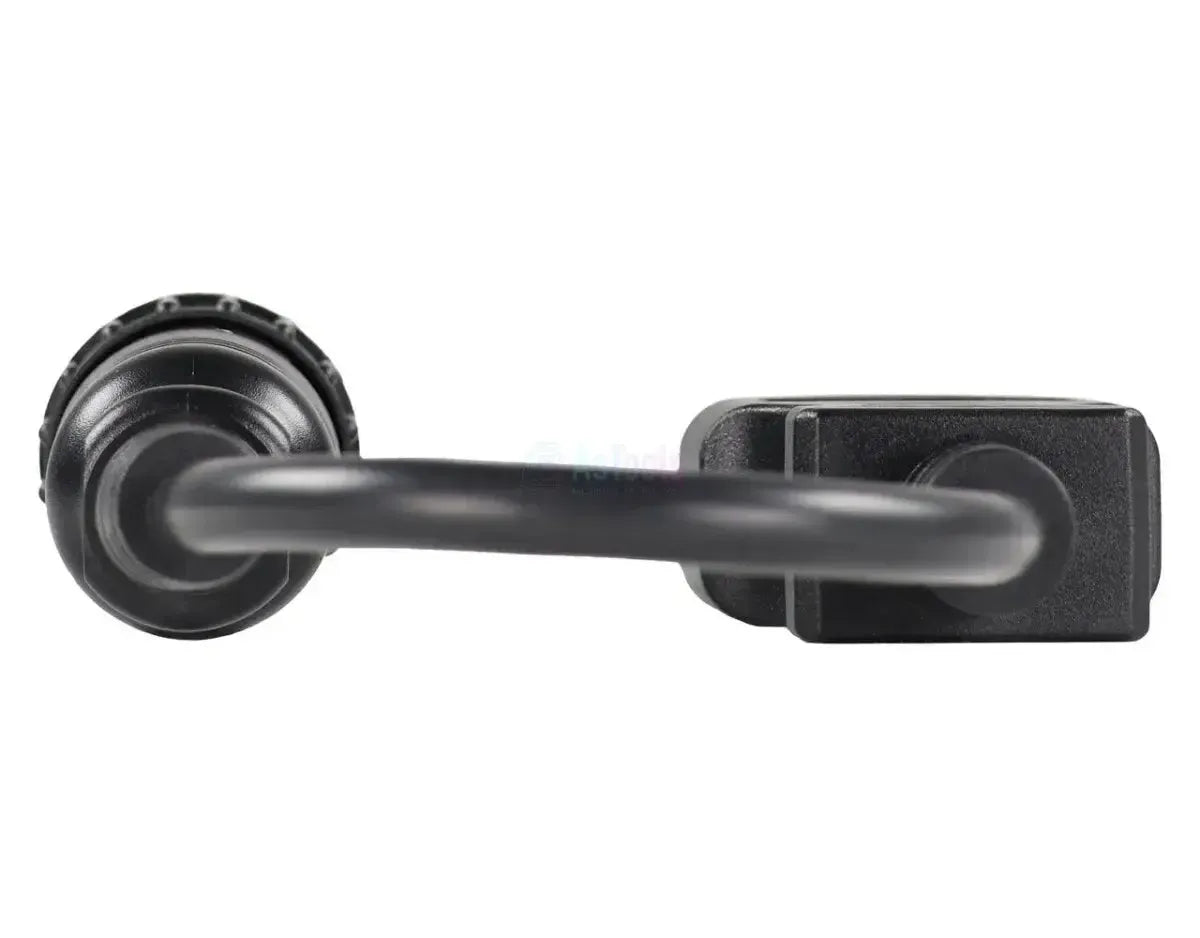

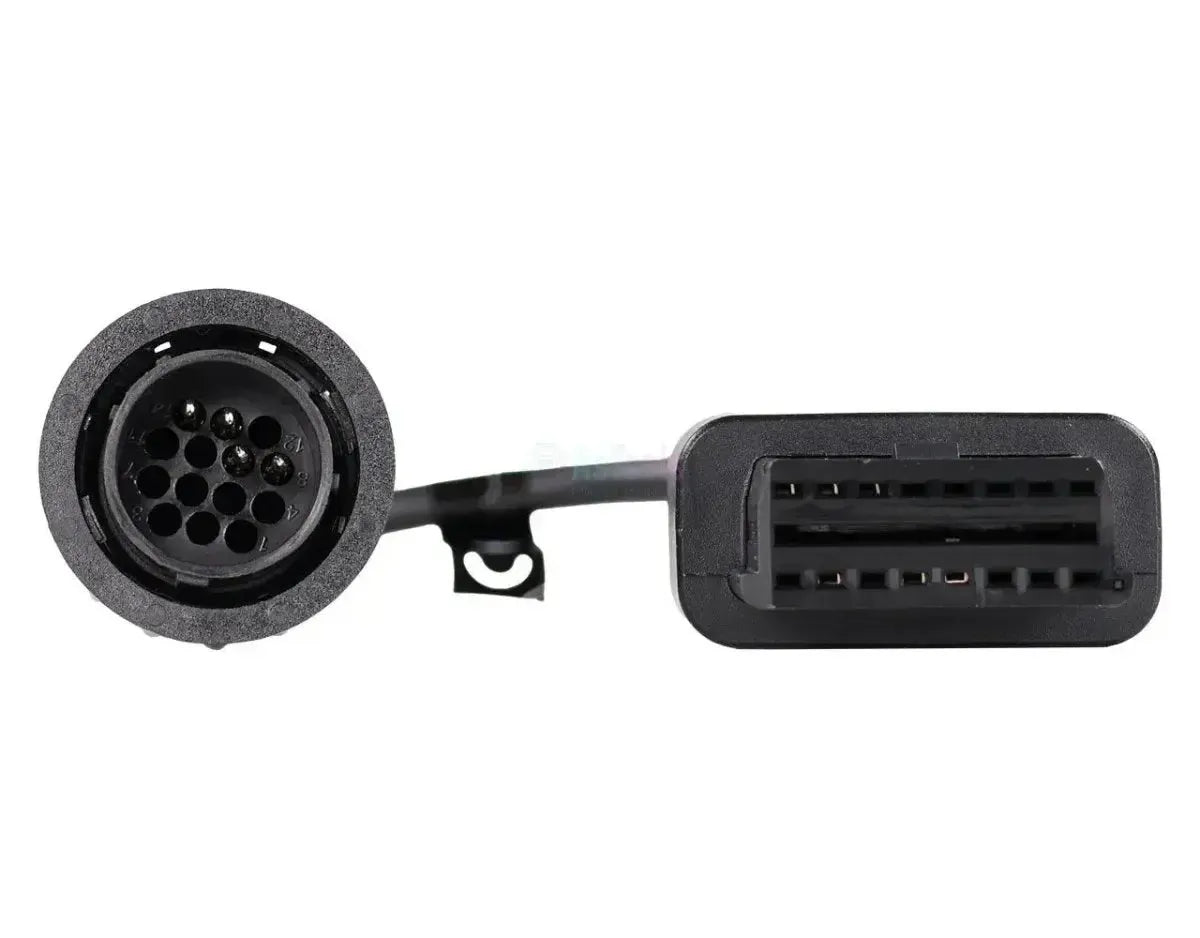

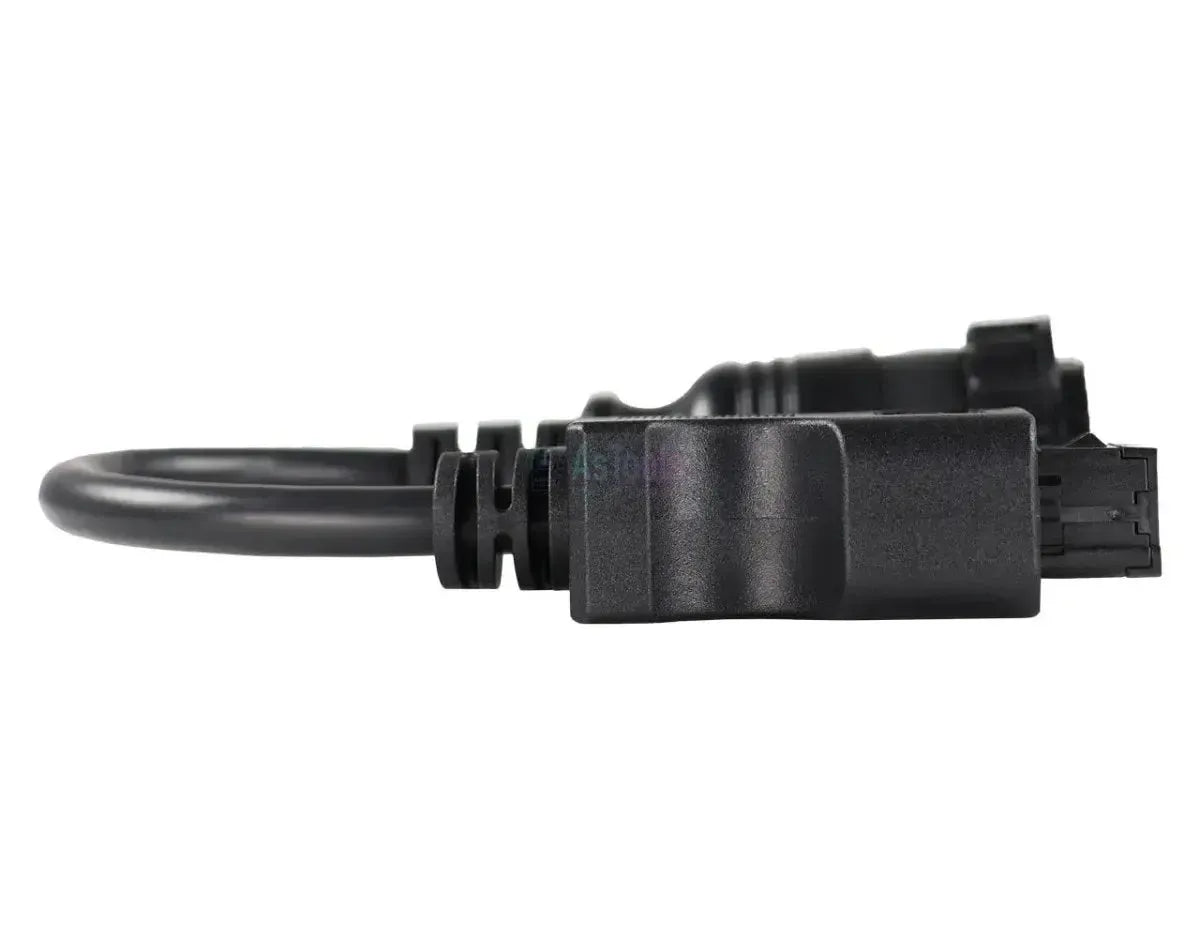

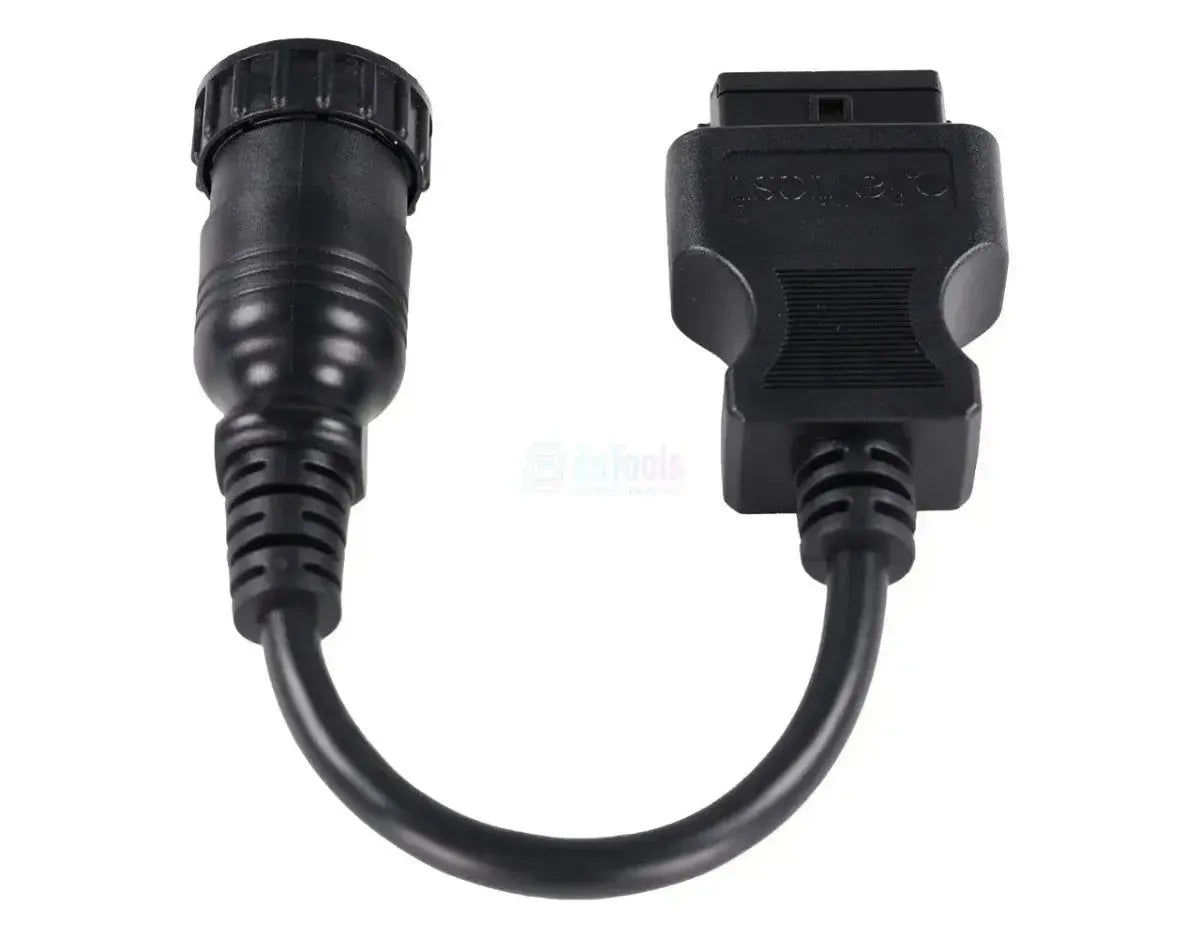

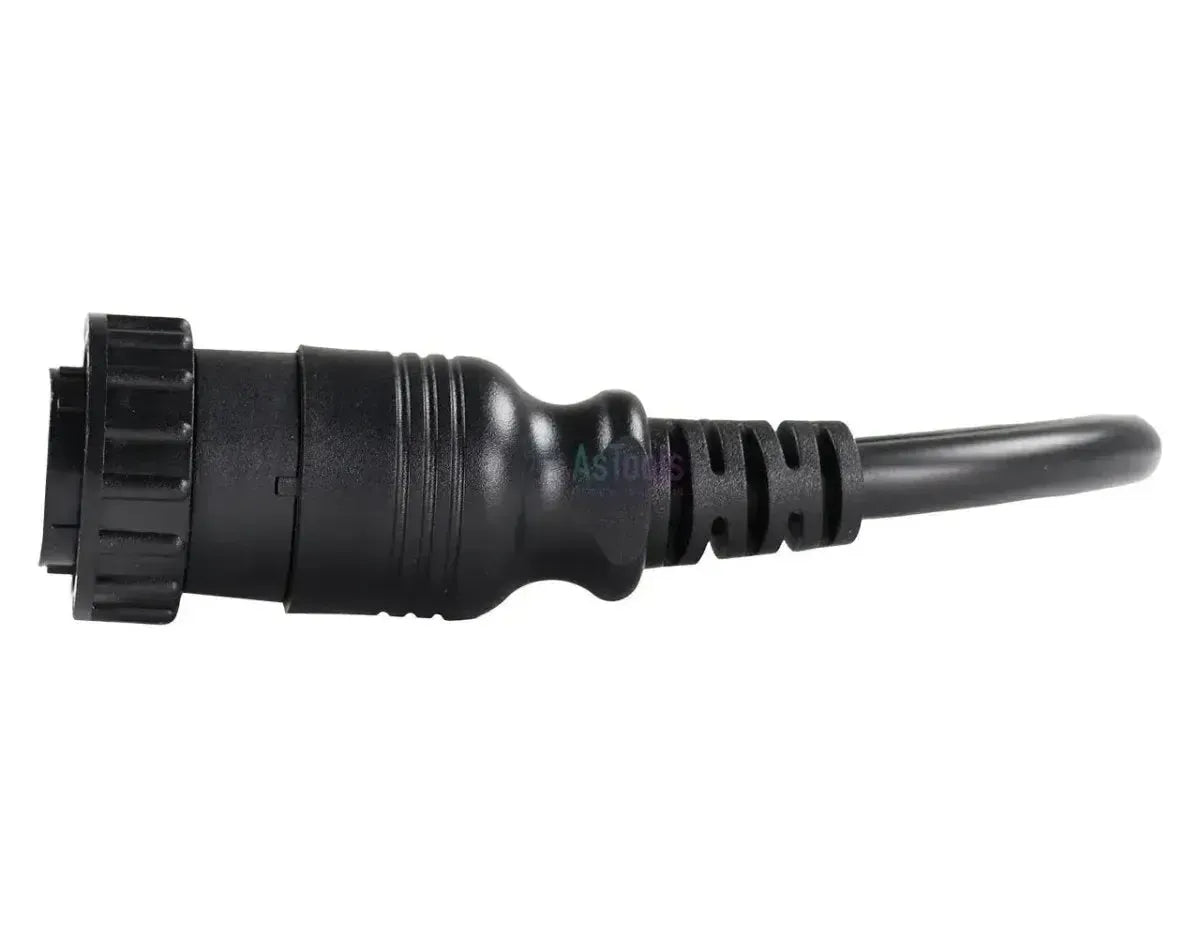

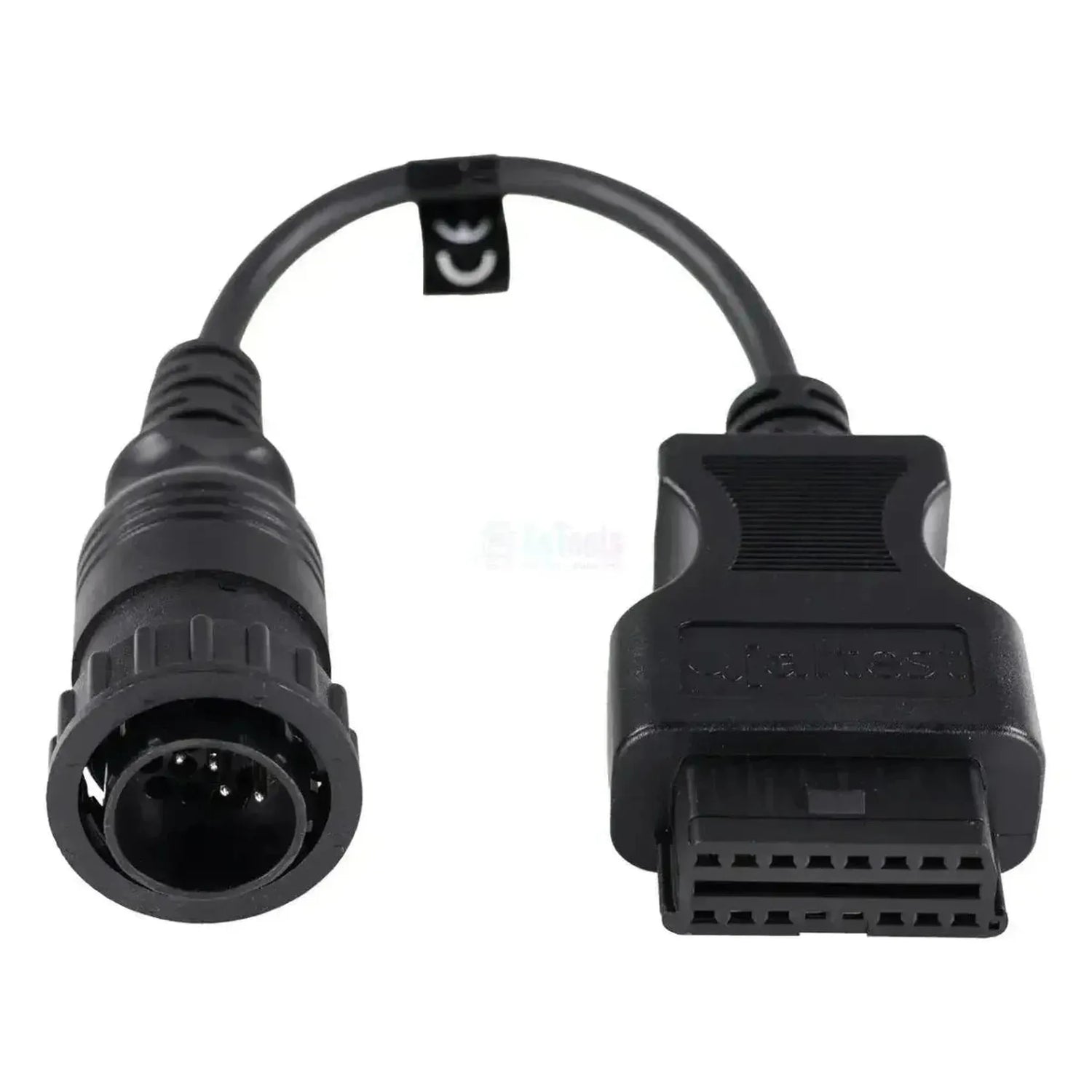

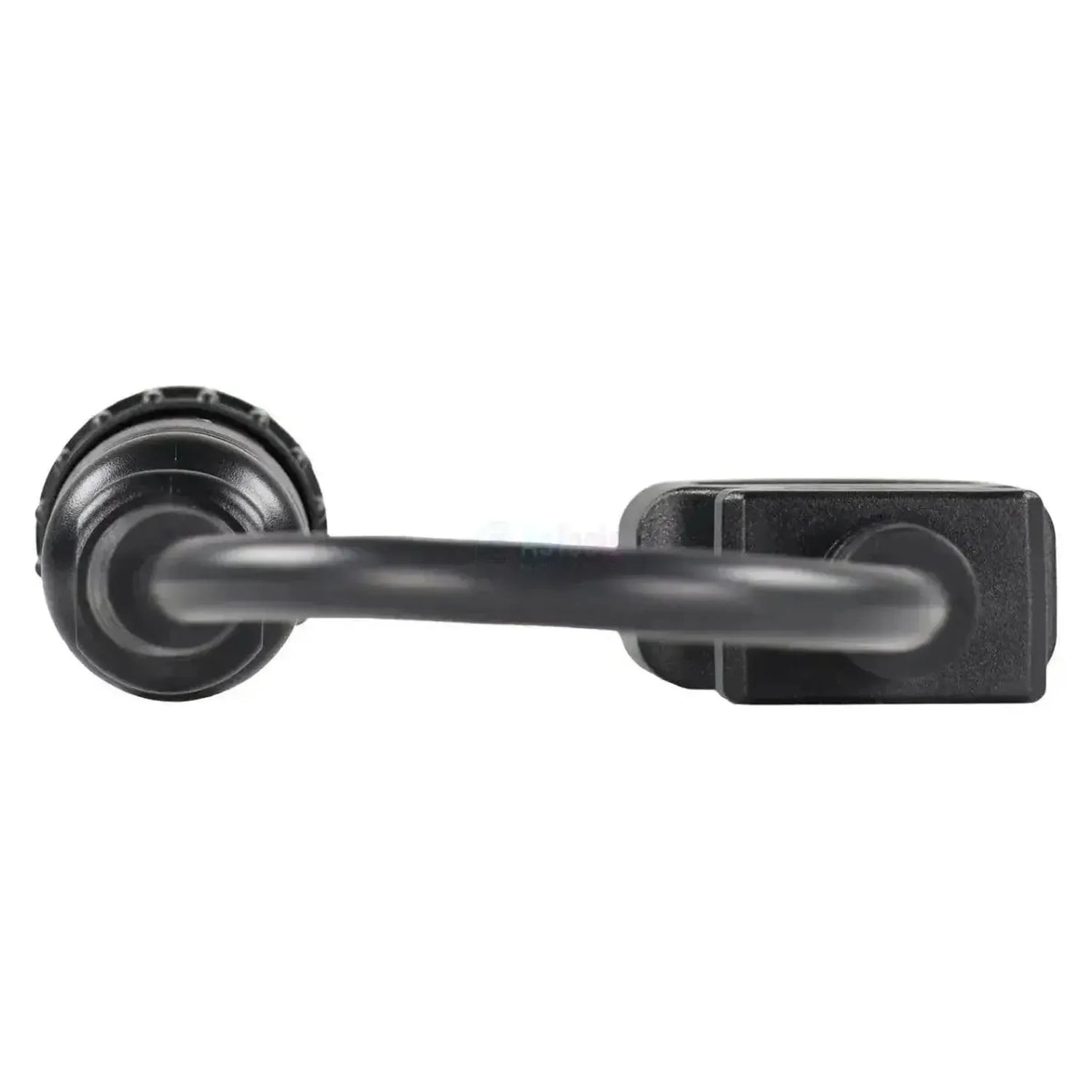

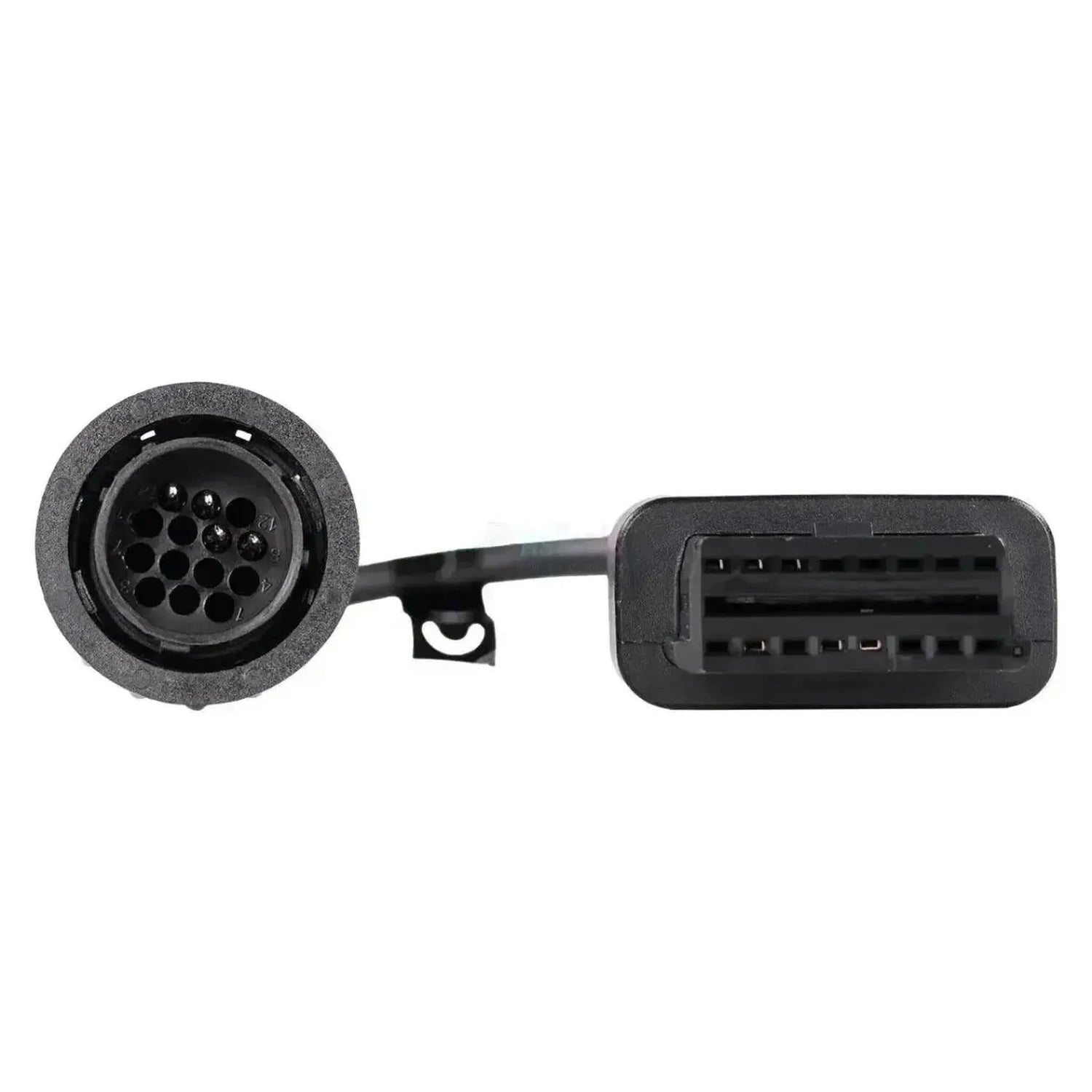

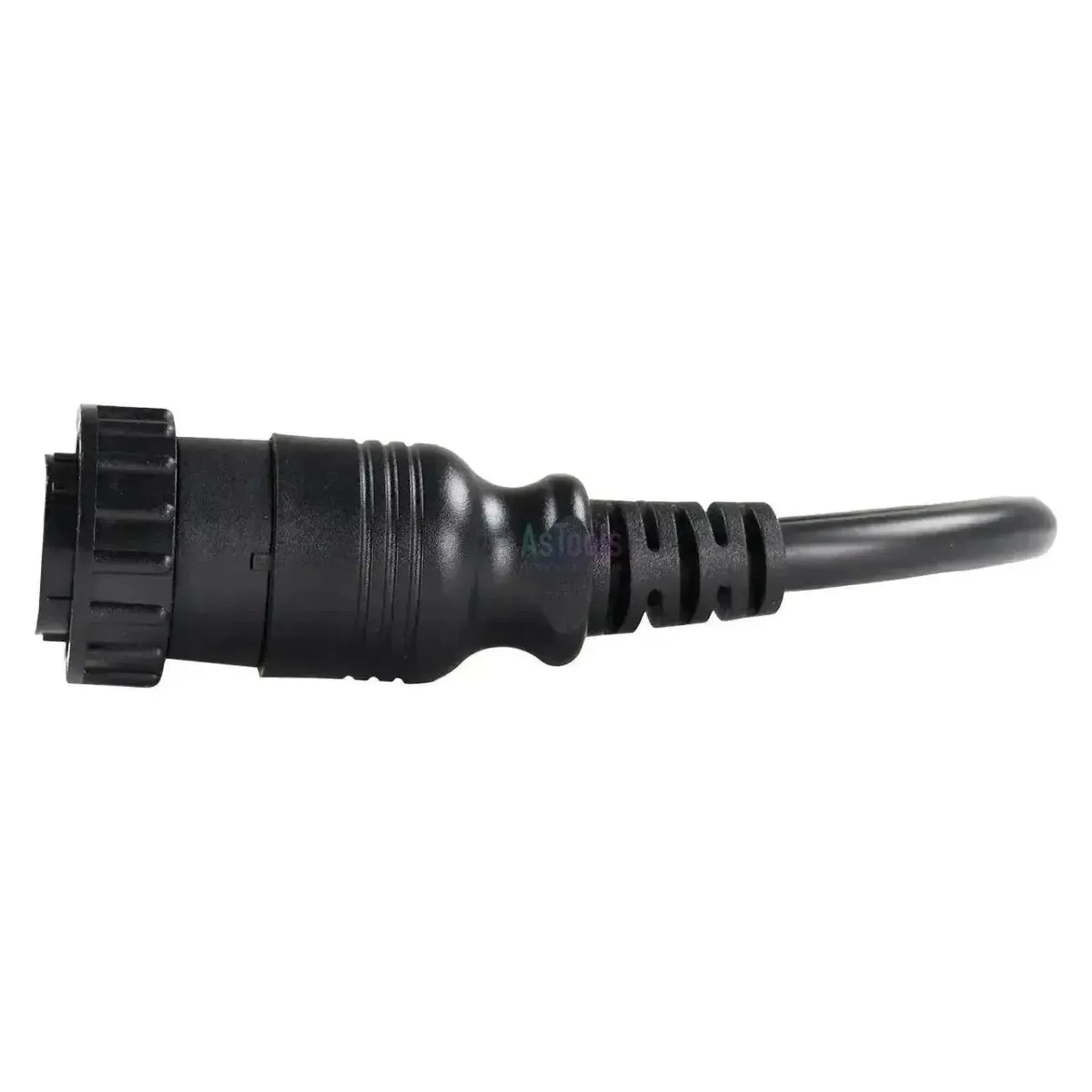

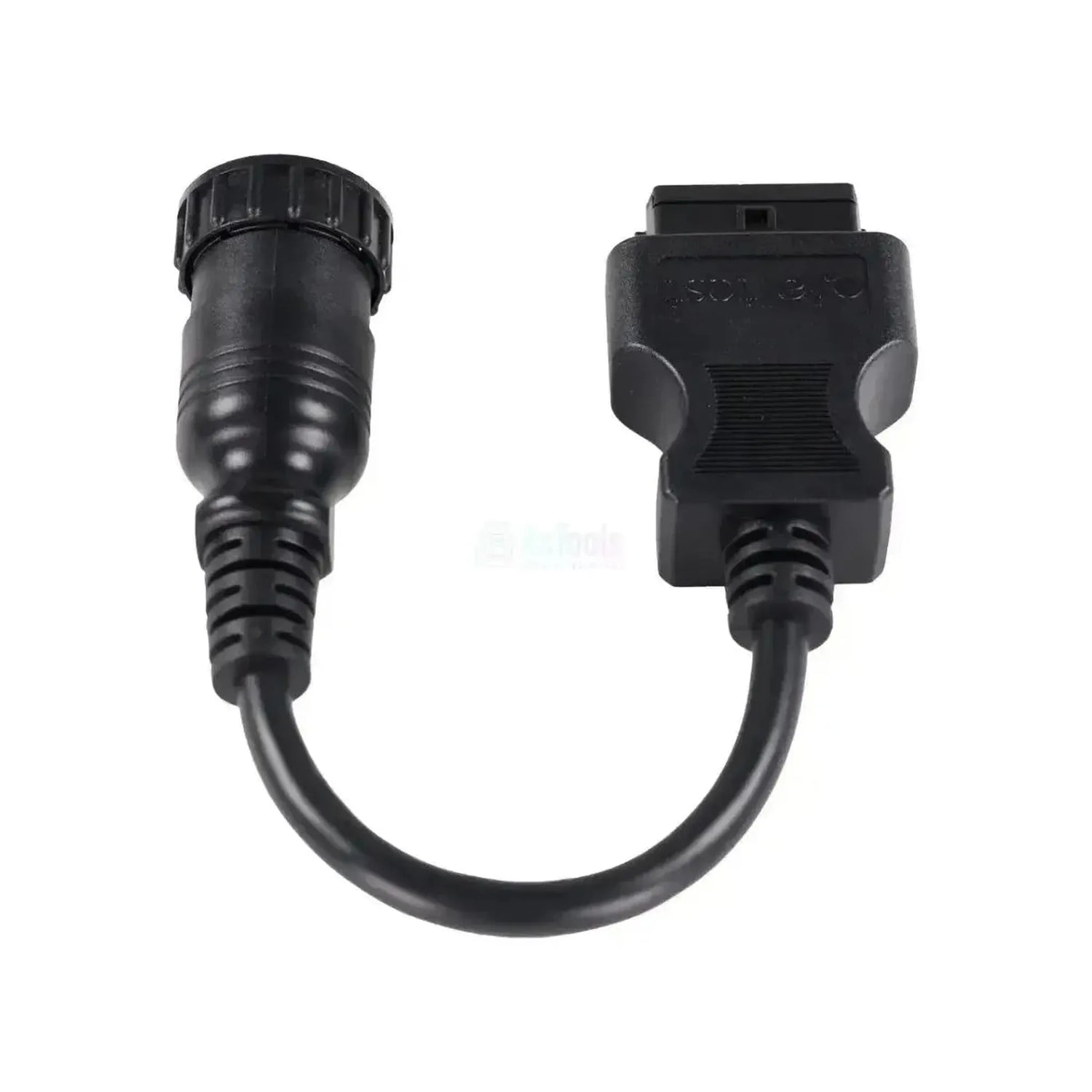

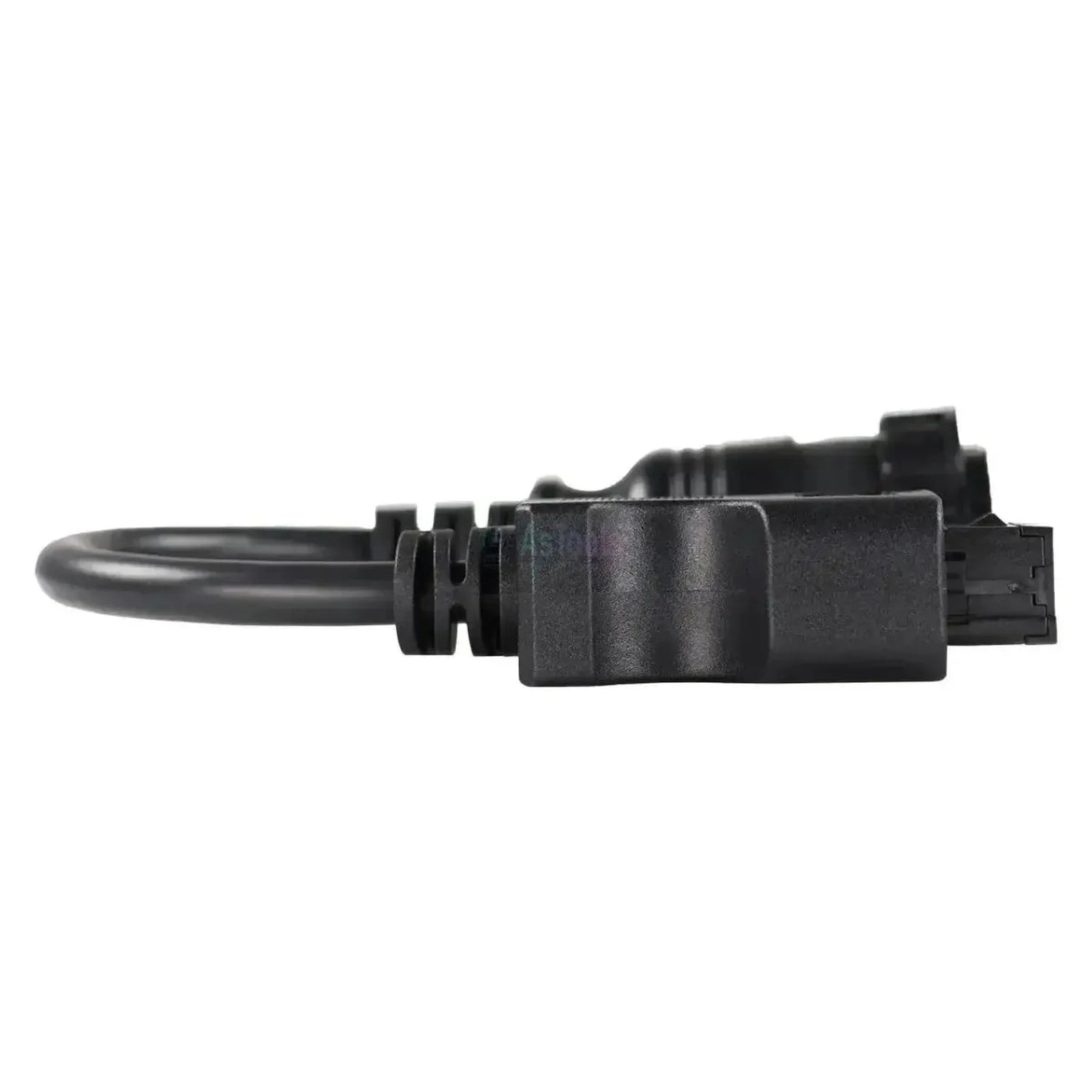

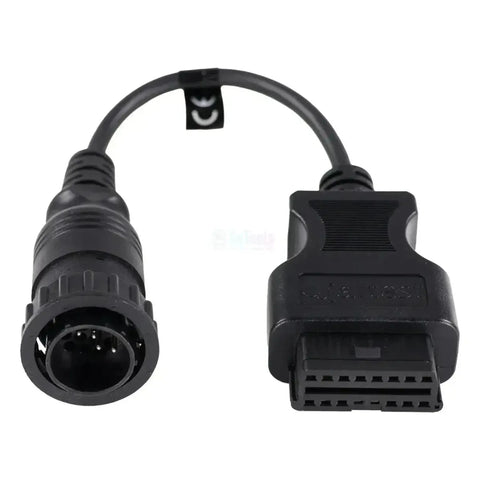

De Jaltest JDC509A koppelt de diagnoseaansluiting van machines van Volvo Construction Equipment aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring en pennen in een verzonken contacthouder. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.

Via deze kabel bereikt u de voertuigcomputer VECU en V2ECU, de motorregeling EDC, de transmissieregelingen TECU en ZF Ergopower en de eenheden CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en W-ECU (telematica). Op een EC-serie graafmachine voert Jaltest vijf eenheden, op een L-serie wiellader acht. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de volledige machinelijn, met VECU/V2ECU, EDC (motor), TECU en ZF Ergopower (transmissie).
✔Ook CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en de telematicamodule W-ECU staan in de dekking.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.
✔Volvo CE houdt deze stekker aan over de generaties, dus u vindt hem ook op recente machines.

AANDACHTSPUNTEN

✕Het aantal regeleenheden verschilt sterk per serie; op een EC-serie graafmachine zijn het er vijf, op een L-serie wiellader acht.
✕Diagnosewaarschuwingen en aanvullende acties zijn op deze Volvo CE-systemen niet beschikbaar.
✕Lijkt op de Hidromek-kabel JDC541A, maar daar zitten contactbussen waar deze kabel pennen heeft.
✕De dekking geldt voor Volvo CE; Volvo-vrachtwagens en -autobussen vallen daar niet onder.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke eenheden aanwezig zijn, hangt af van de serie en de generatie van de machine.

Regeleenheden die u kunt benaderen

  • VECU en V2ECU: Voertuigcomputer.
  • EDC: Elektronische dieselregeling.
  • TECU: Transmissie op wielladers.
  • ZF Ergopower: Bakregeling op wielladers.
  • CU: Airco en cabineverwarming.
  • CCU: Cabinemodule op graafmachines.
  • IC: Instrumentenpaneel.
  • W-ECU: Telematica op wielladers.

Wat u kunt doen

  • Foutcodes: Lezen en wissen met omschrijving.
  • Meetwaarden: Bekijken, met alarmgrenzen.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde aansluiting in de cabine.
  2. Aansluiten: Steek de JDC509A erin en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Volvo CE en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Machines van Volvo Construction Equipment hebben een eigen ronde diagnoseaansluiting met vergrendelring, die u ook op recente machines vindt. Onderstaande series voert Jaltest OHW in de dekking.

Volvo CE:

  • EC-serie: Rupsgraafmachines, 1999 - heden.
  • ECR-serie: Korte-staart graafmachines.
  • EW-serie: Mobiele graafmachines.
  • L-serie: Wielladers.
  • A-serie: Knikdumpers.
  • G-serie: Graders.
  • DD- en SD-serie: Walsen.
💡
Goed om te weten: De aansluiting zit in de cabine en is een ronde stekker met vergrendelring, niet de vlakke 16-pins stekker uit de personenauto. In de contacthouder van de kabel zitten pennen; de Hidromek-kabel JDC541A lijkt erop maar heeft contactbussen. Kijk in de cabine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • OHW engins de chantier
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Engin de chantier

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles OHW complet
Numéro de référence
JDC509A

Autres caractéristiques

Toepassing
Volvo Construction Equipment
Aansluiting machinezijde
Ronde zwarte connector met vergrendelring, met pennen
Regeleenheden
VECU en V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC en W-ECU
Segment
Terrein- en Bouwmachine
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
Nodig om te gebruiken
Jaltest Link
