Jaltest  |  SKU : JDC562A

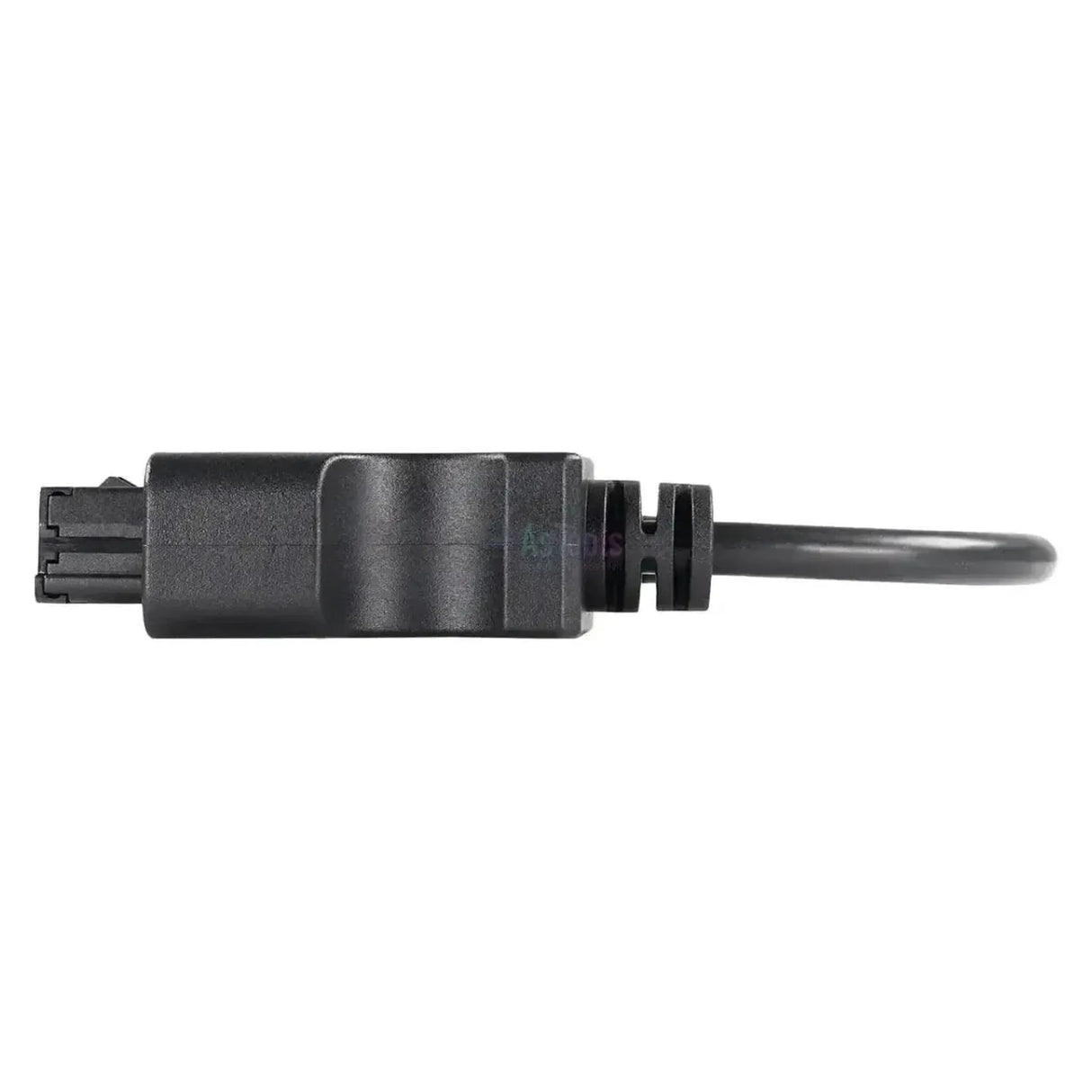

Jaltest (JDC562A) | Câble adaptateur Toyota 4 broches OBD – 16 broches OBD2 | Équipements de levage et de manutention

€103,95 TTC
€85,91 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

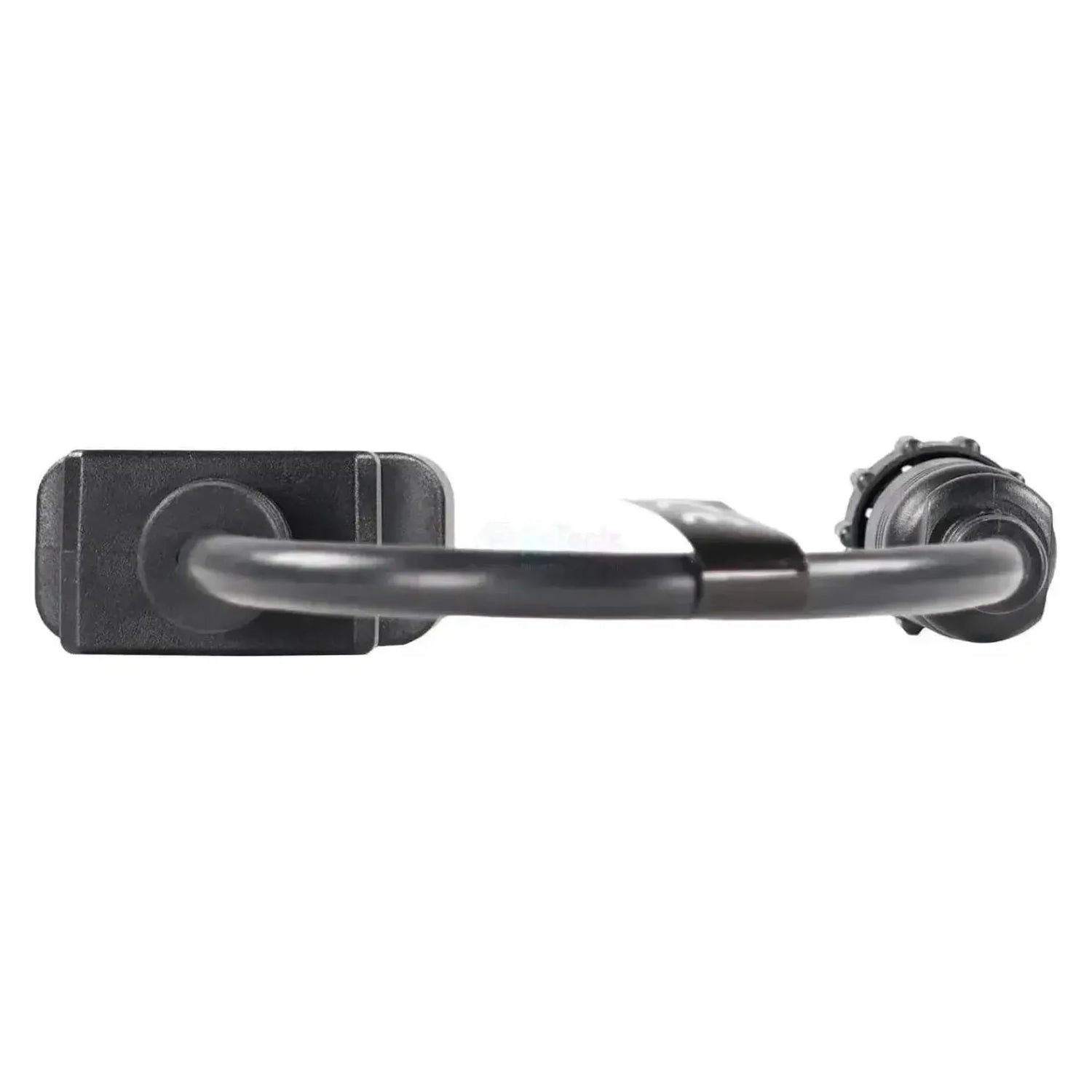

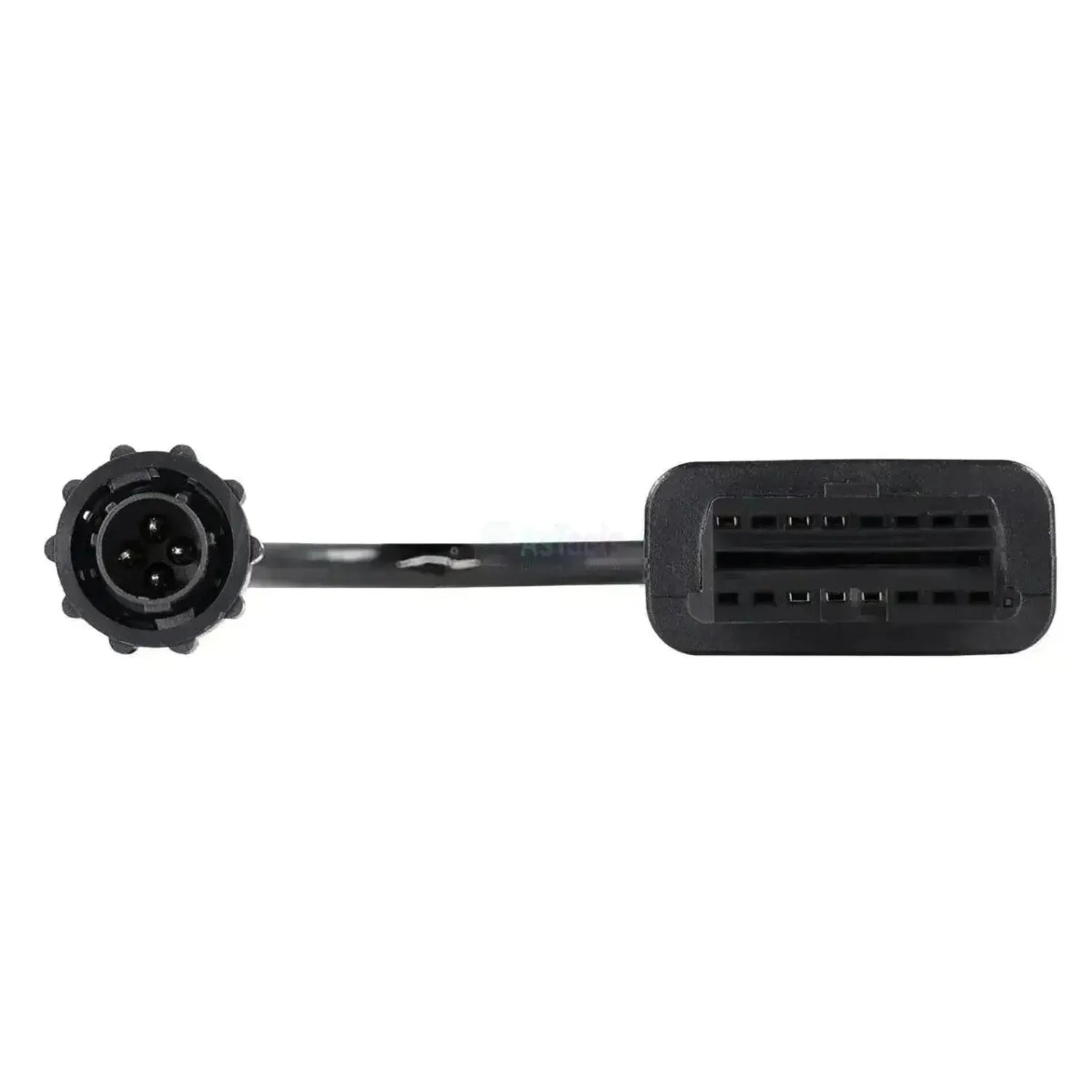

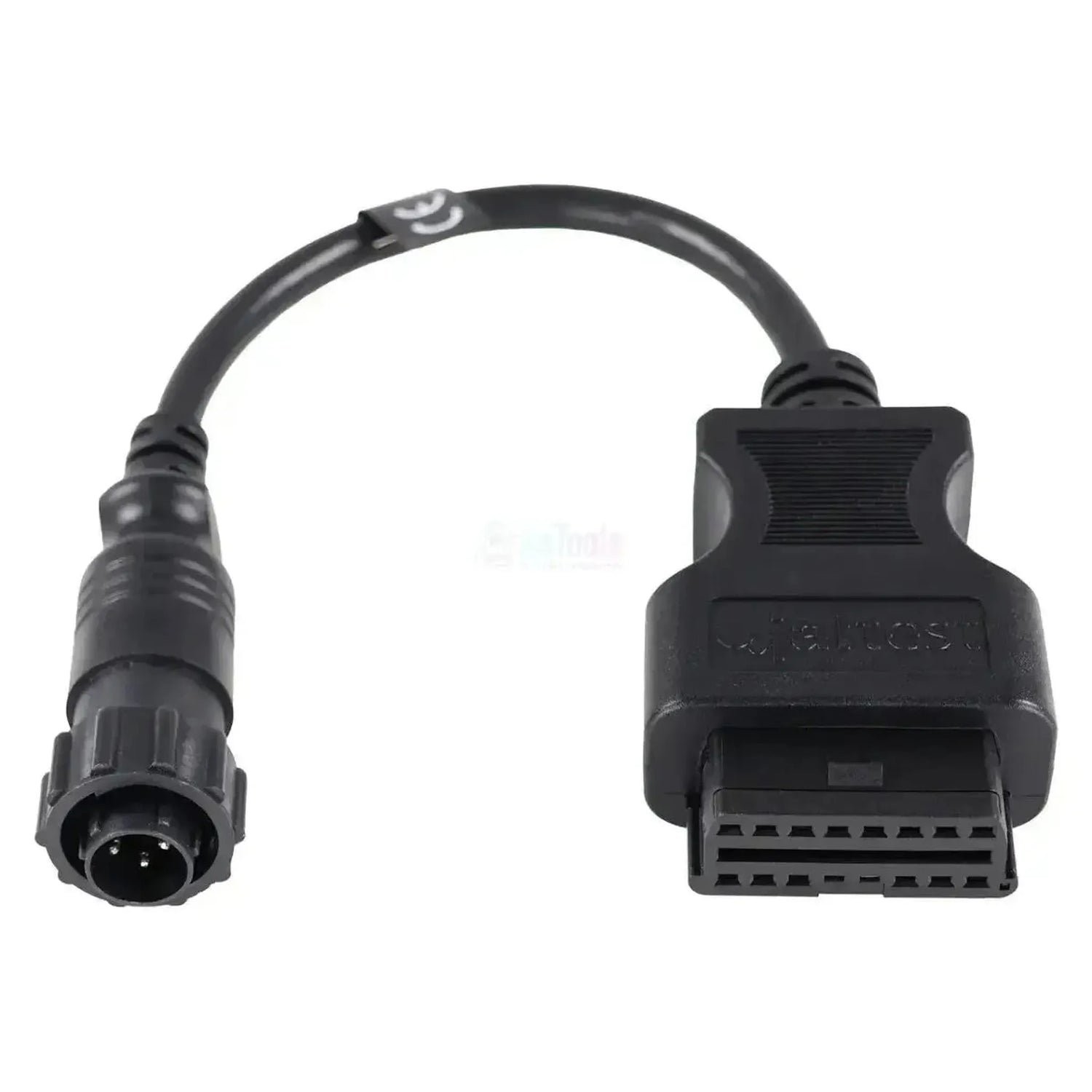

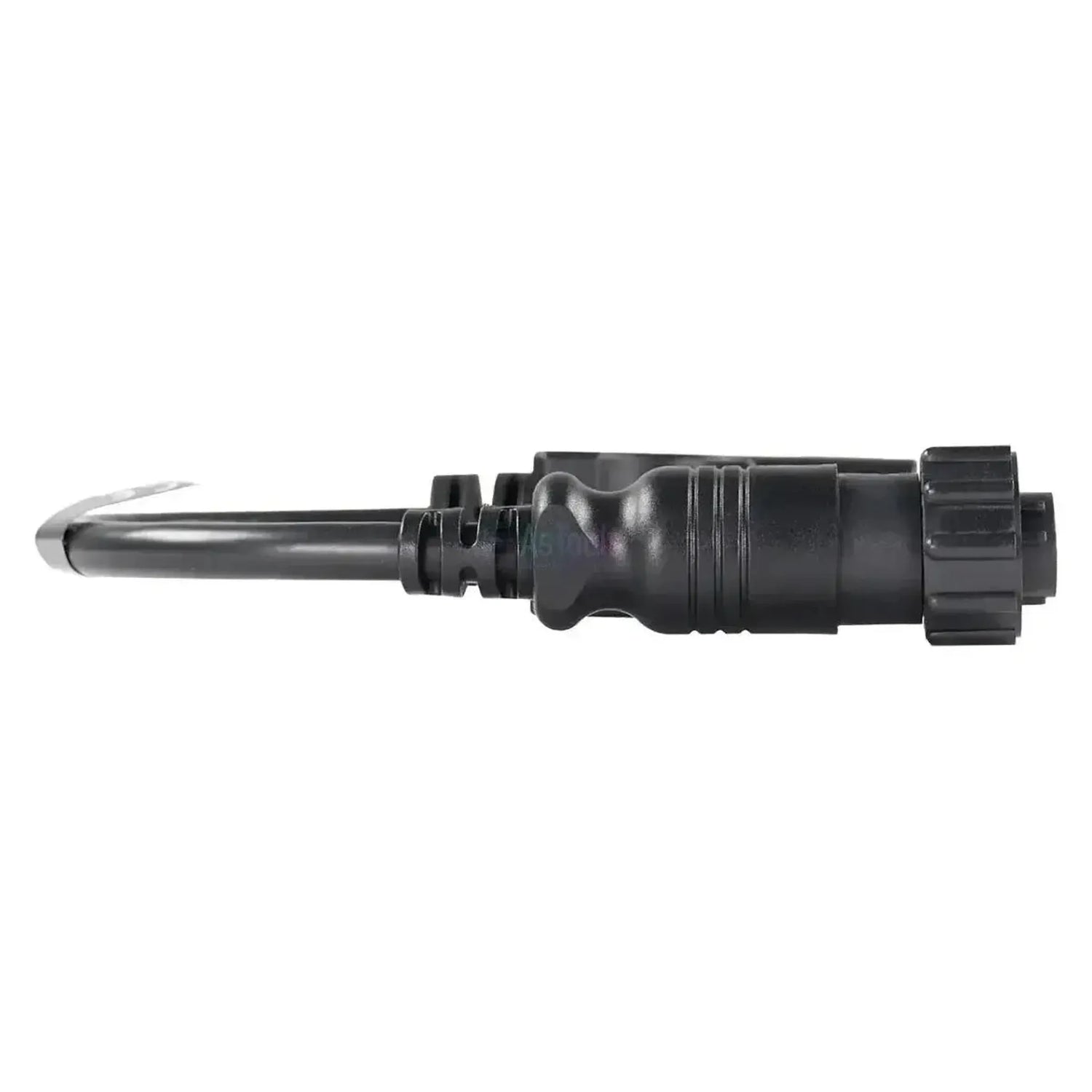

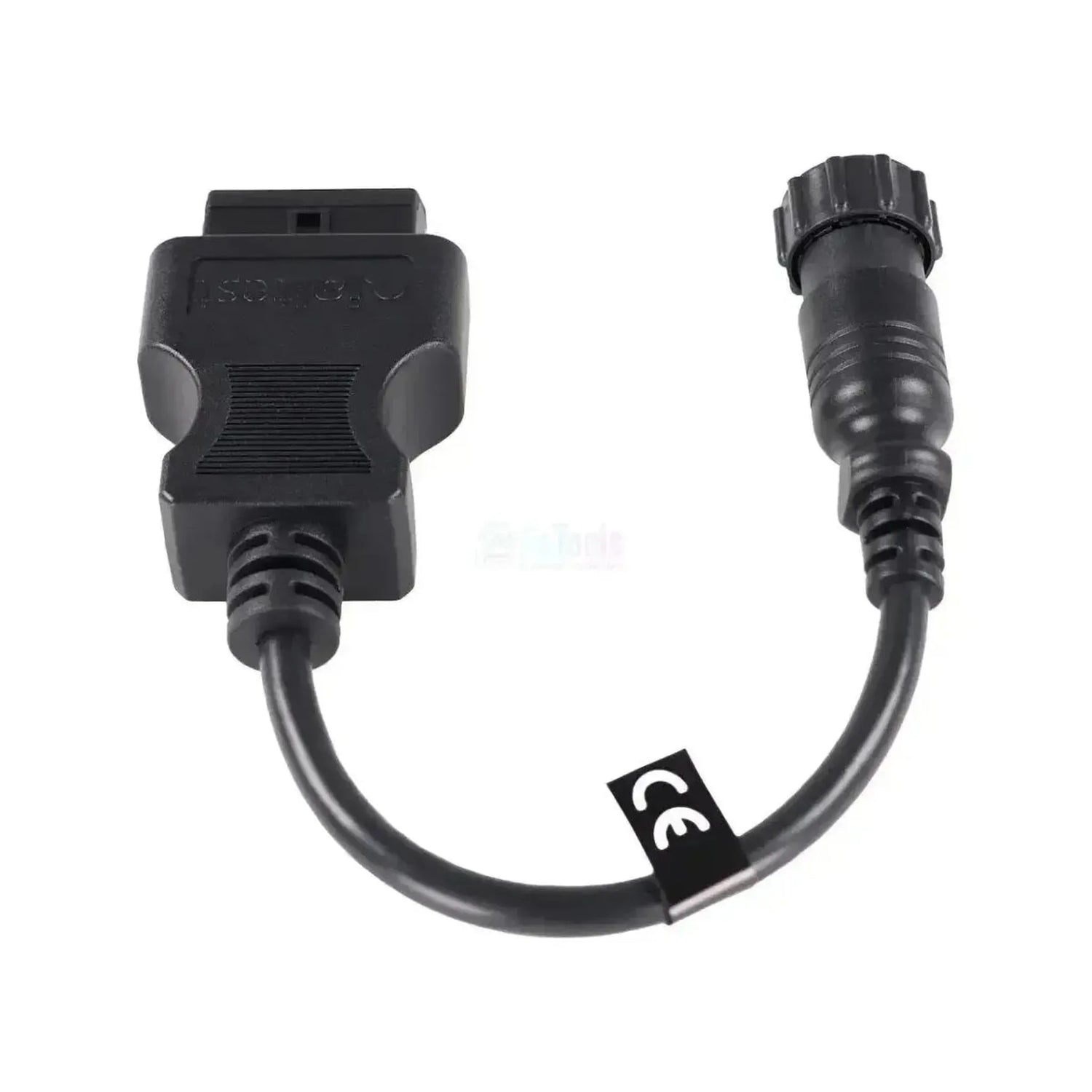

De Jaltest JDC562A koppelt de ronde 4-pins diagnoseaansluiting van heftrucks van Toyota Material Handling aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte ronde stekker met een gekartelde koppelring en vier penposities; aan de interfacezijde de vlakke OBD2-behuizing. Met 30 cm is dit een kort tussenstuk dat vlak bij de aansluiting in de cabine blijft hangen.

Met de kabel aangesloten bereikt de Jaltest-software de BC-machinecomputer, de centrale eenheid op zowel de diesel- als de elektrische uitvoeringen. Daarnaast staan de motorregeling EMS Toyota Denso 1ZS van de dieseltrucks en de Zapi TPM-aandrijfmodule met de Zapi PUMP-hydrauliekregeling van de elektrische trucks in de dekking. Wat u aantreft, hangt af van de aandrijving. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BC-machinecomputer, die op zowel de diesel- als de elektrische Toyota-trucks de centrale regeleenheid is.
✔Op de 8FD-dieselserie ook de motorregeling EMS Toyota Denso 1ZS.
✔Op de elektrische series de Zapi TPM-aandrijfmodule en de Zapi PUMP-hydrauliekregeling.
✔Houdt het onderhoud van de truck bij: Intervallen en uitgevoerde werkzaamheden, met een servicerapport.

AANDACHTSPUNTEN

✕Welke regeleenheden aanwezig zijn, hangt sterk af van de aandrijving: Een elektrische 7FBE draagt heel andere modules dan een 8FD-dieseltruck.
✕De Zapi-modules van de elektrische trucks staan per communicatie-uitvoering (RS232 of CAN) in de dekking; niet elke variant hoort bij elk model.
✕Alleen voor de ronde 4-pins Toyota-aansluiting; voor de 17-pins uitvoering van Toyota bestaat de JDC573A9.
✕De kabel is 30 cm lang; zit de aansluiting diep in de cabine, dan werkt u vlak bij de stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Toyota-heftruck. Welke systemen aanwezig zijn, verschilt per serie en per aandrijving: Diesel, LPG en benzine of elektrisch.

Regeleenheden die u kunt benaderen

  • BC: Machinecomputer, diesel en elektrisch.
  • EMS Toyota Denso 1ZS: Motorregeling 8FD-serie.
  • Zapi TPM (RS232): Vermogensmodule aandrijving.
  • Zapi PUMP (RS232): Hydrauliekpomp, elektrisch.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde 4-pins aansluiting in de cabine.
  2. Aansluiten: Steek de JDC562A in en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Toyota en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Toyota-heftruck met de ronde 4-pins diagnoseaansluiting. Hieronder staan de series in de Jaltest MHE-dekking. De gekartelde koppelring en de vier penposities herkent u aan de stekker zelf, ook als het typeplaatje onleesbaar is geworden.

Toyota Material Handling:

  • 8FG-serie: LPG- en benzineheftruck.
  • 8FD-serie: Dieselheftruck.
  • 8FB-serie: Elektrische heftruck.
  • 7FB-serie: Elektrische heftruck.
💡
Goed om te weten: De ronde 4-pins aansluiting zit in de cabine, bij de bestuurdersplaats. Toyota voert daarnaast een 17-pins uitvoering met een eigen kabel. Controleer daarom aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC562A) | Toyota 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • MHE manutention interne
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Engin de levage

Connexions

Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 4 broches

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien

Utilisation

Numéro de référence
JDC562A
Calculateurs
BC, EMS Toyota Denso 1ZS, Zapi TPM et Zapi PUMP

Autres caractéristiques

Toepassing
Toyota Material Handling heftrucks
Lengte
30 cm
Nodig om te gebruiken
Jaltest Link met licentie voor Jaltest MHE
