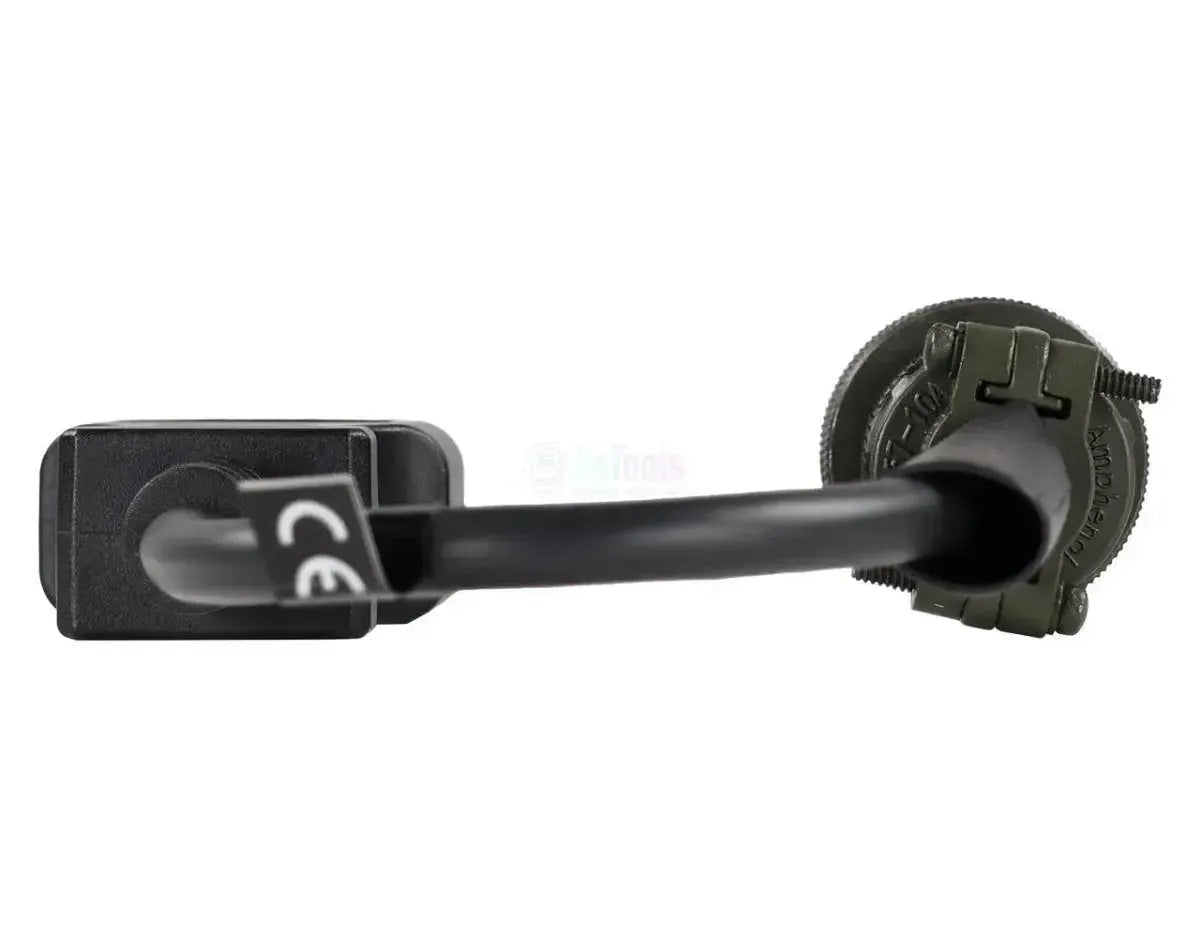

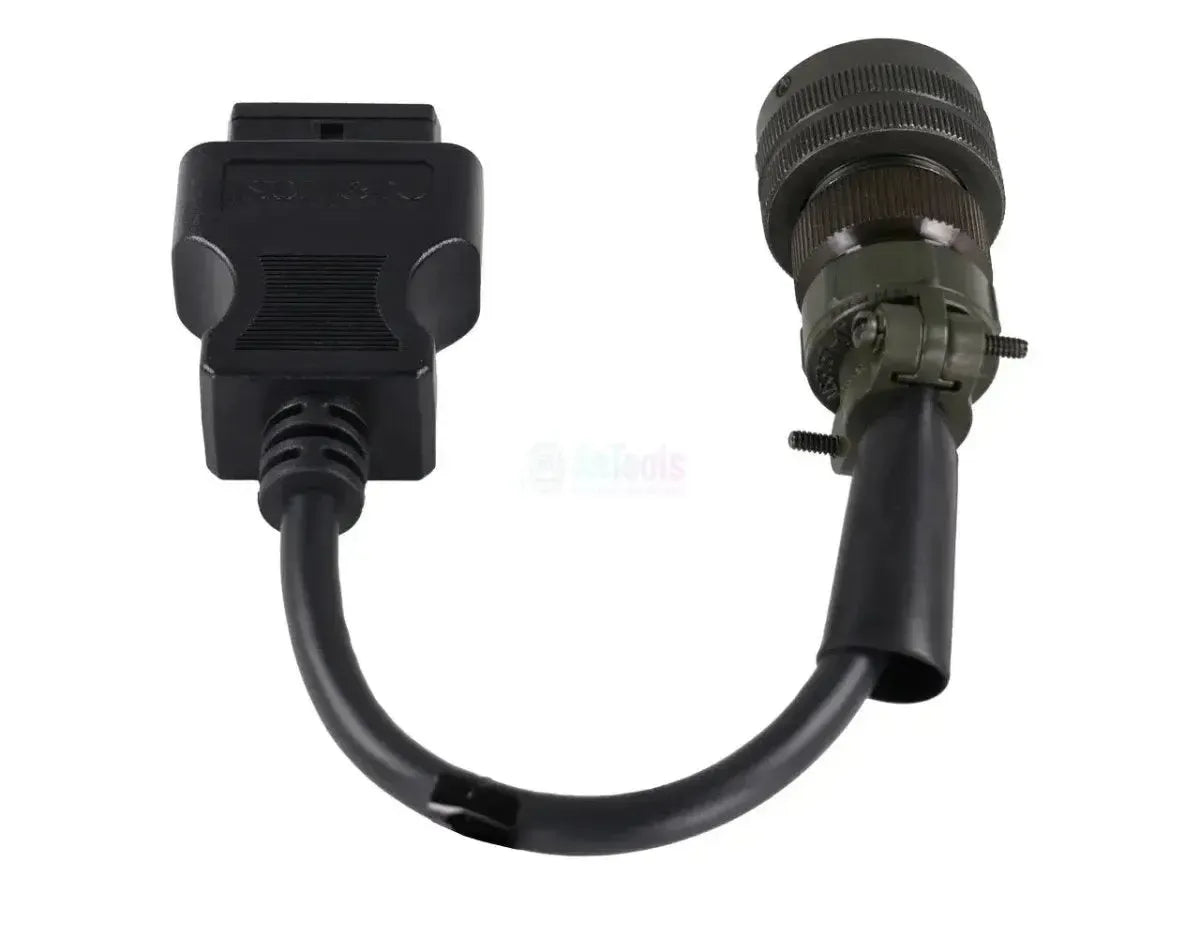

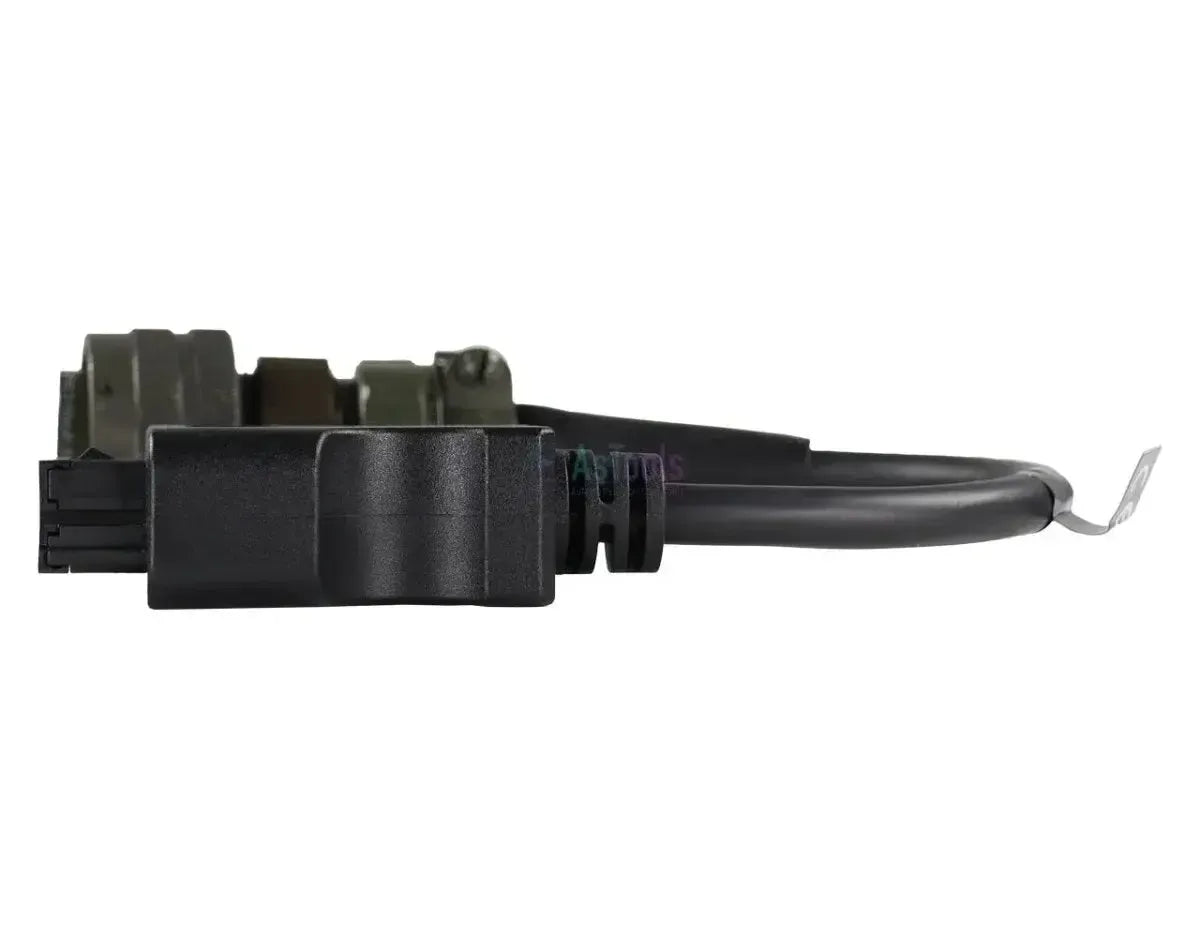

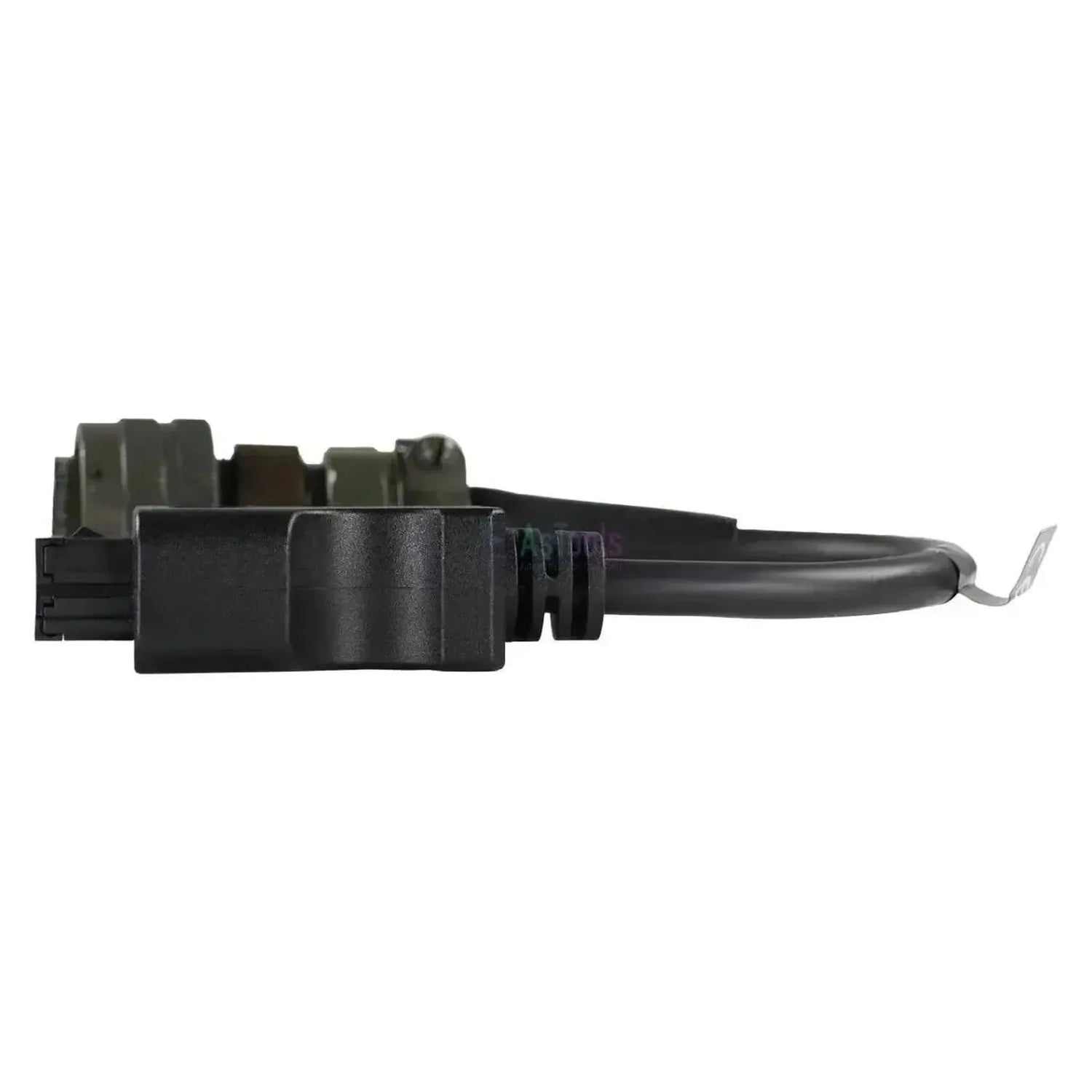

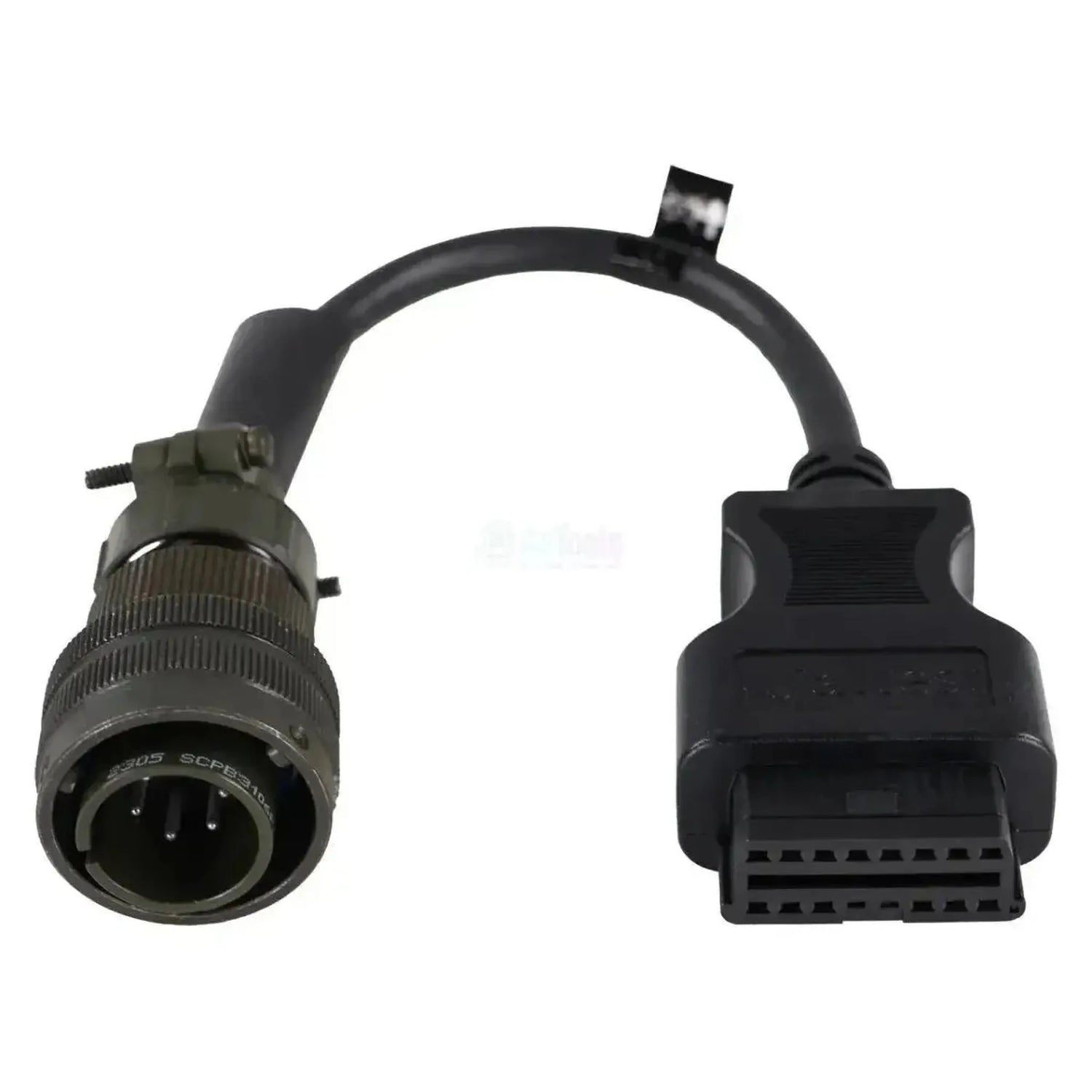

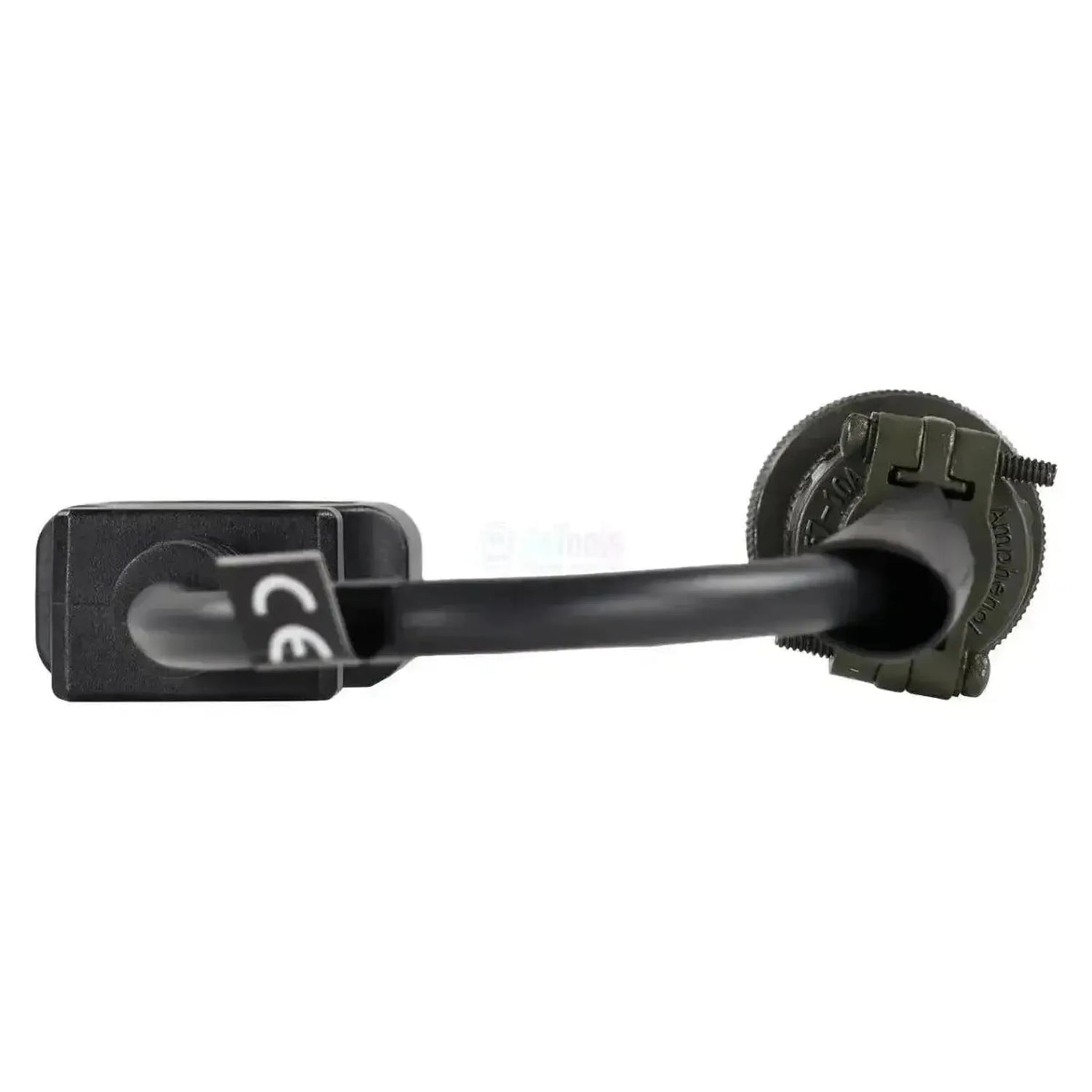

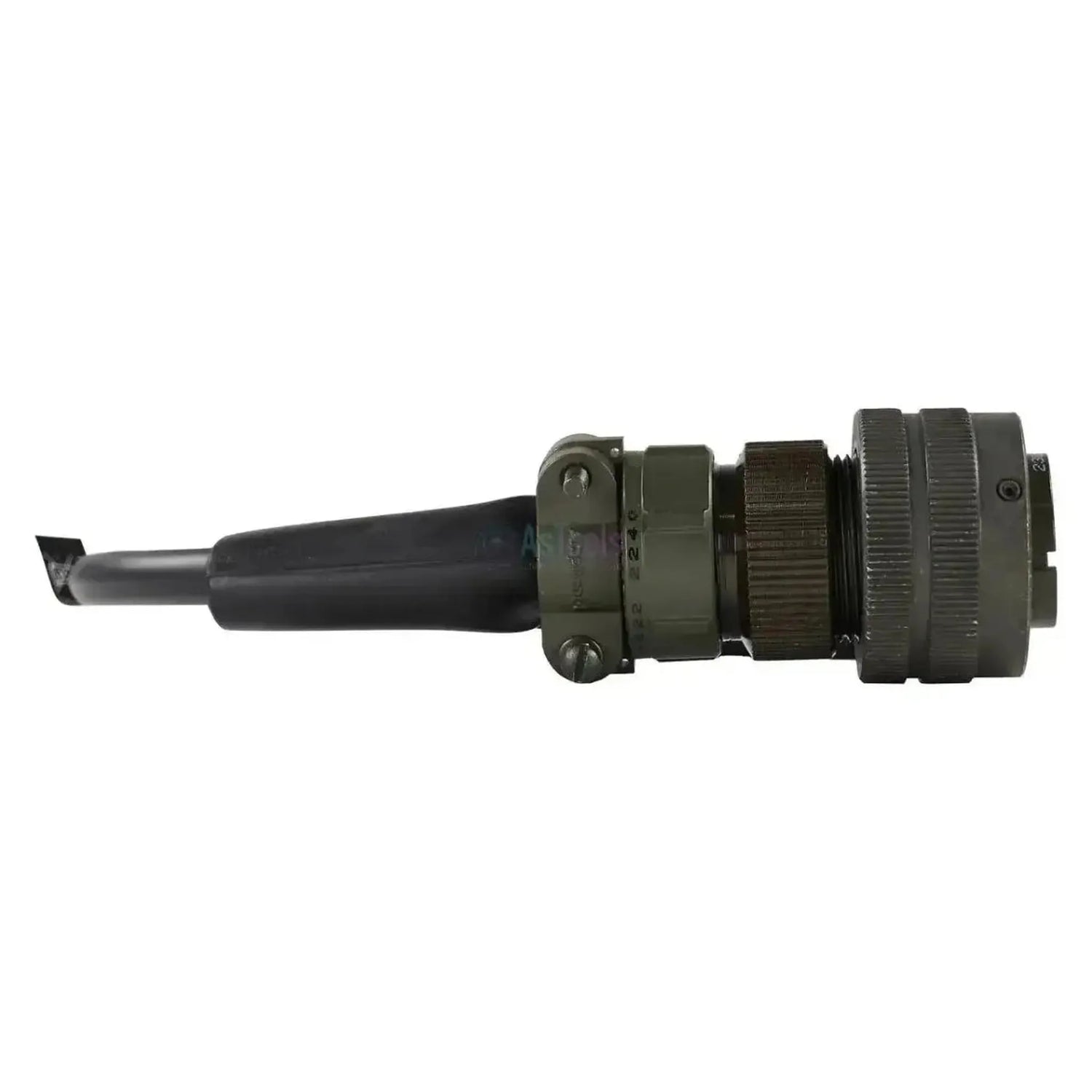

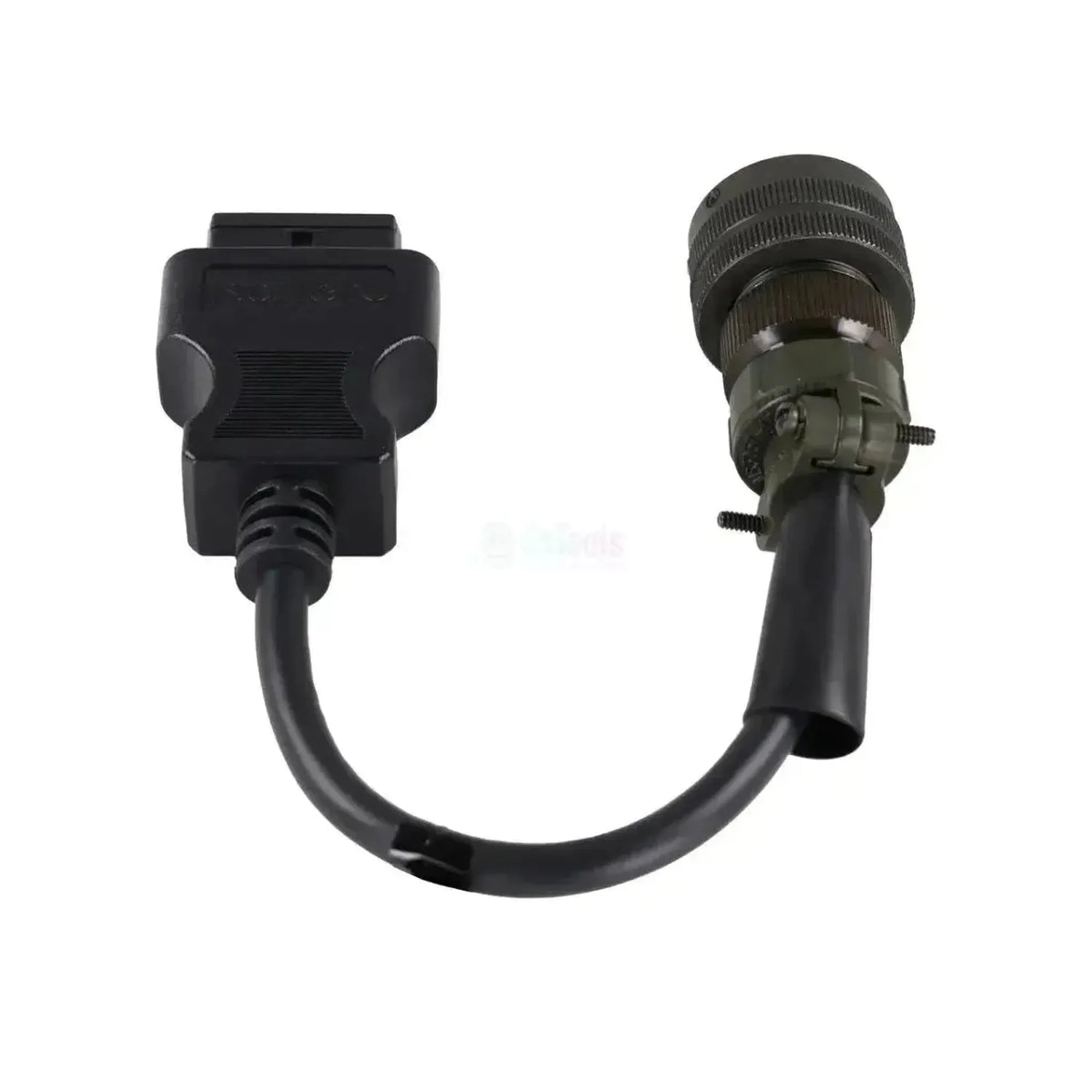

De Jaltest JDC502A verbindt de merkeigen 6-pins diagnoseaansluiting van Steyr-motoren met de 16-pins OBD2-bus waarop de diagnosekabel van de Jaltest Link past. Aan de machinezijde zit een ronde metalen bajonetconnector met kartelring, met een rode ring rond de zwarte contactdrager, zes ronde stiften en een schroefbare kabelklem erachter. De kabel is 29-31 cm lang.
Via deze kabel bereikt u de twee Steyr-motorregelingen uit de dekking, EDC CAN en UIS 1.0, met foutcodes, meetwaarden en ECU-gegevens. Voor de 3-pins aansluiting is er de JDC501A, met een duidelijk kleinere connector en een blauwe ring. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW en Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Steyr-motor met 6-pins aansluiting. Jaltest brengt die regeleenheden samen in de dekkingsgroep Steyr Engines; de diagnoseaansluiting zit op of naast het motorblok.
Regeleenheden die u kunt benaderen
- EDC CAN: CAN-uitvoering motorregeling.
- UIS 1.0: Motoren met pomp-verstuivereenheden.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Meetwaarden: Met instelbare alarmgrenzen.
- ECU-gegevens: Gegevens van de regeleenheid.
Zo gebruikt u hem
- Connector controleren: Zoek de 6-pins connector met rode ring.
- Aansluiten: Zet de JDC502A vast met de bajonetsluiting.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest-kabel.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Steyr Engines en de regeleenheid.
Compatibele motoren en toepassingen
Bepalend is de motor, niet de machine waarin hij is ingebouwd. Steyr-motoren worden als losse aandrijving gemonteerd, waardoor Jaltest de dekking bij de motor zelf onderbrengt. Dezelfde motor staat daardoor bij de stationaire motoren en bij de binnenboordmotoren; of er een 6-pins of een 3-pins connector op uw motorblok zit, controleert u ter plekke.
Steyr:
- Steyr Engines: De dekkingsgroep met EDC CAN en UIS 1.0.
- Stationaire toepassingen: Machines en aggregaten met een ingebouwde Steyr-motor.
- Binnenboordmotoren: Steyr staat ook onder de Jaltest-dekking voor binnenboordmotoren.
Verpakkingsinhoud
- 1x Jaltest (JDC502A) | Steyr 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Caractéristiques techniques
Général
- Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
- Jaltest (Cojali)
- Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
- Câble adaptateur
- Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
- OHW engins de chantier
- Marine navires
Connexions
- La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
- Jaltest Link V8.1
- Jaltest Link V9
- Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
- OBD2 à 16 broches
- Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
- OBD 6 broches
- La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
- 29 à 31 cm
Fonctions de diagnostic
- Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
- Oui
- Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
- Oui
Utilisation
- Numéro de référence
- JDC502A
- Calculateurs
- EDC CAN et UIS 1.0 (gestion moteur)
Autres caractéristiques
- Toepassing
- Steyr-motoren met 6-pins diagnoseaansluiting
- Segment
- Verbrandingsmotor
- Interface
- Jaltest Link V8.1 en V9, via de 16-pins OBD2-diagnosekabel
- Nodig om te gebruiken
- Jaltest Link en een actieve licentie voor Jaltest OHW of Jaltest Marine
